Analiza interioara

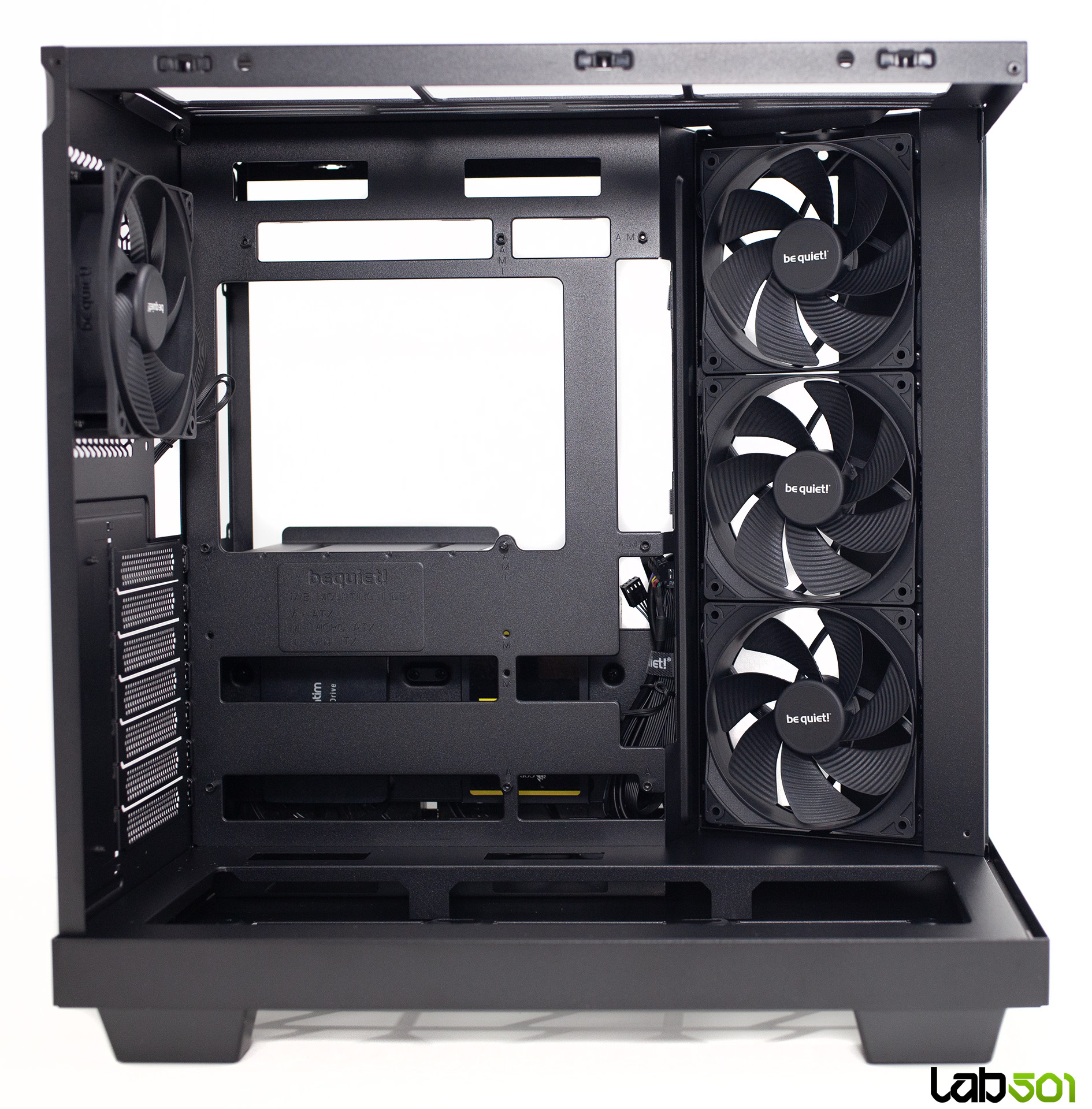

Interiorul lui be quiet! Light Base 500 este compatibil cu placi de baza ATX, mATX, Mini-ITX, dar si BTF, tray-ul placii de baza fiind prevazut cu multiple zone de trecere pentru cabluri, indiferent de formatul ales. Totusi, tinand cont de proportii, formatul ATX ar fi cel mai potrivit dintre cele standard, acesta incadrandu-se estetic, iar conectarea cablurilor de alimentare la placa de baza este facilitata de amplasamentul zonelor de trecere. Totodata, pozitionarea strategica spre exterior a sinelor pentru ventilatoarele de pe plafon evita potentiale conflicte cu placa de baza, facand in acelasi timp usoara si conectarea cablului EPS, chiar si dupa montarea unui radiator in aceasta zona.

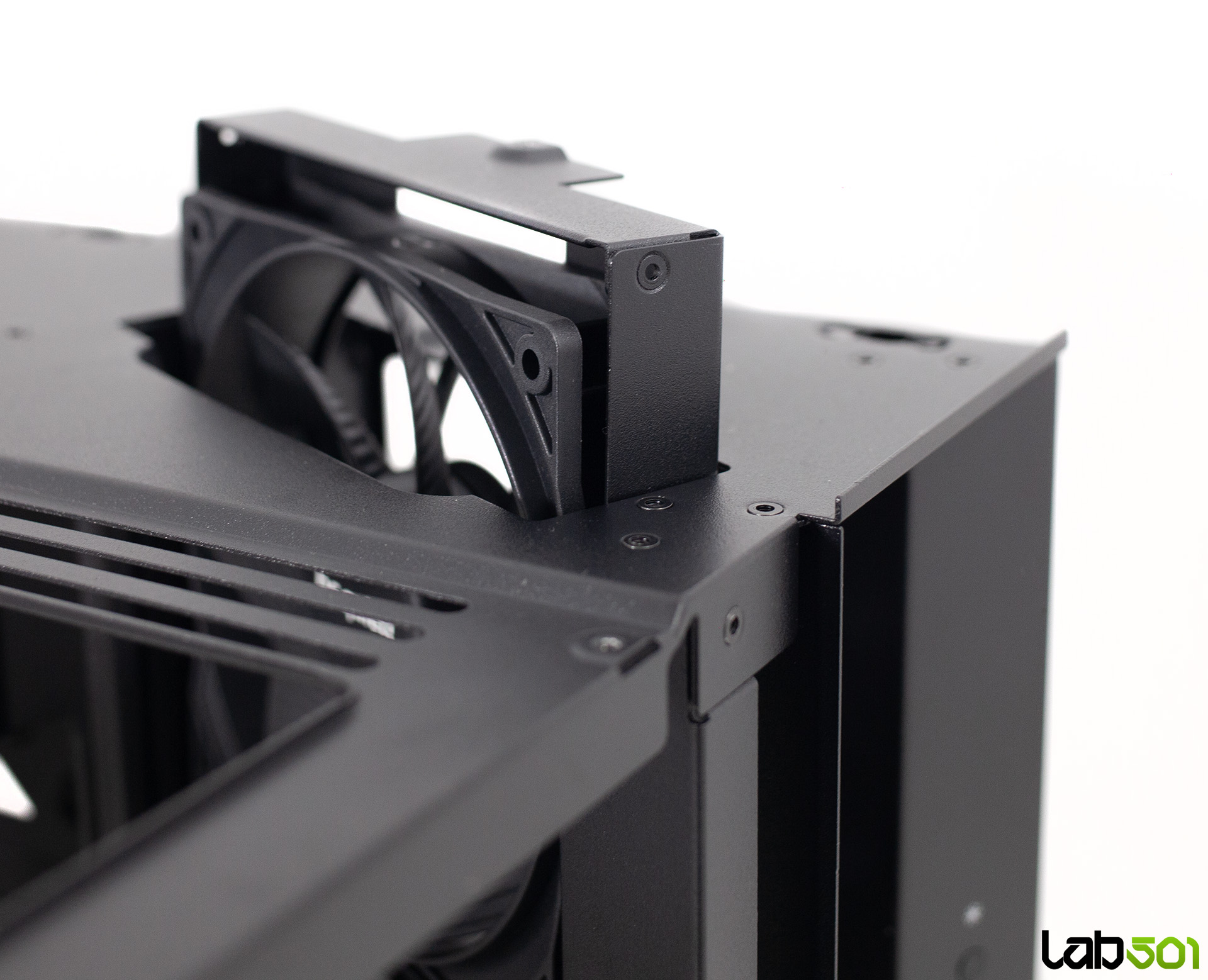

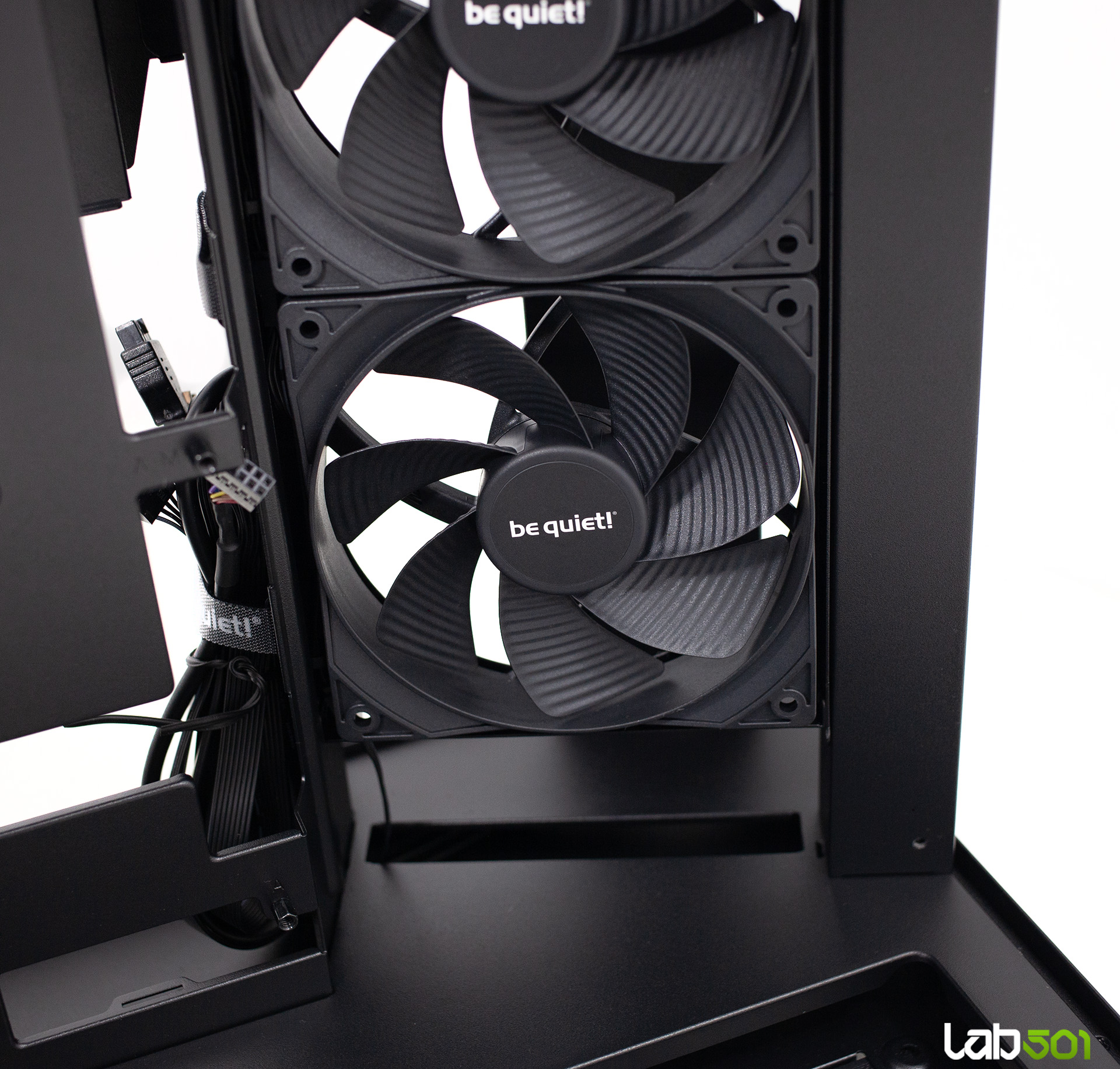

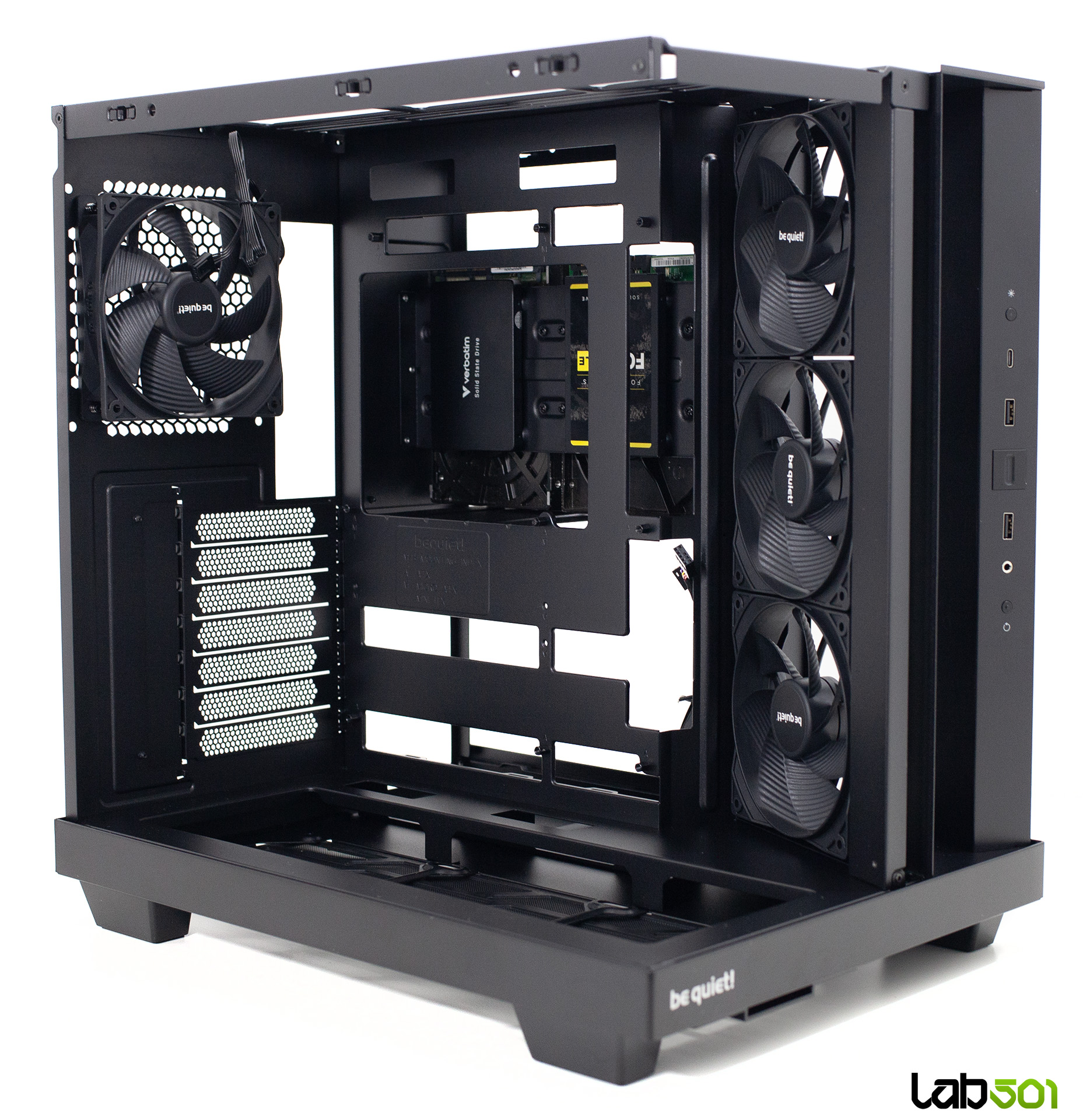

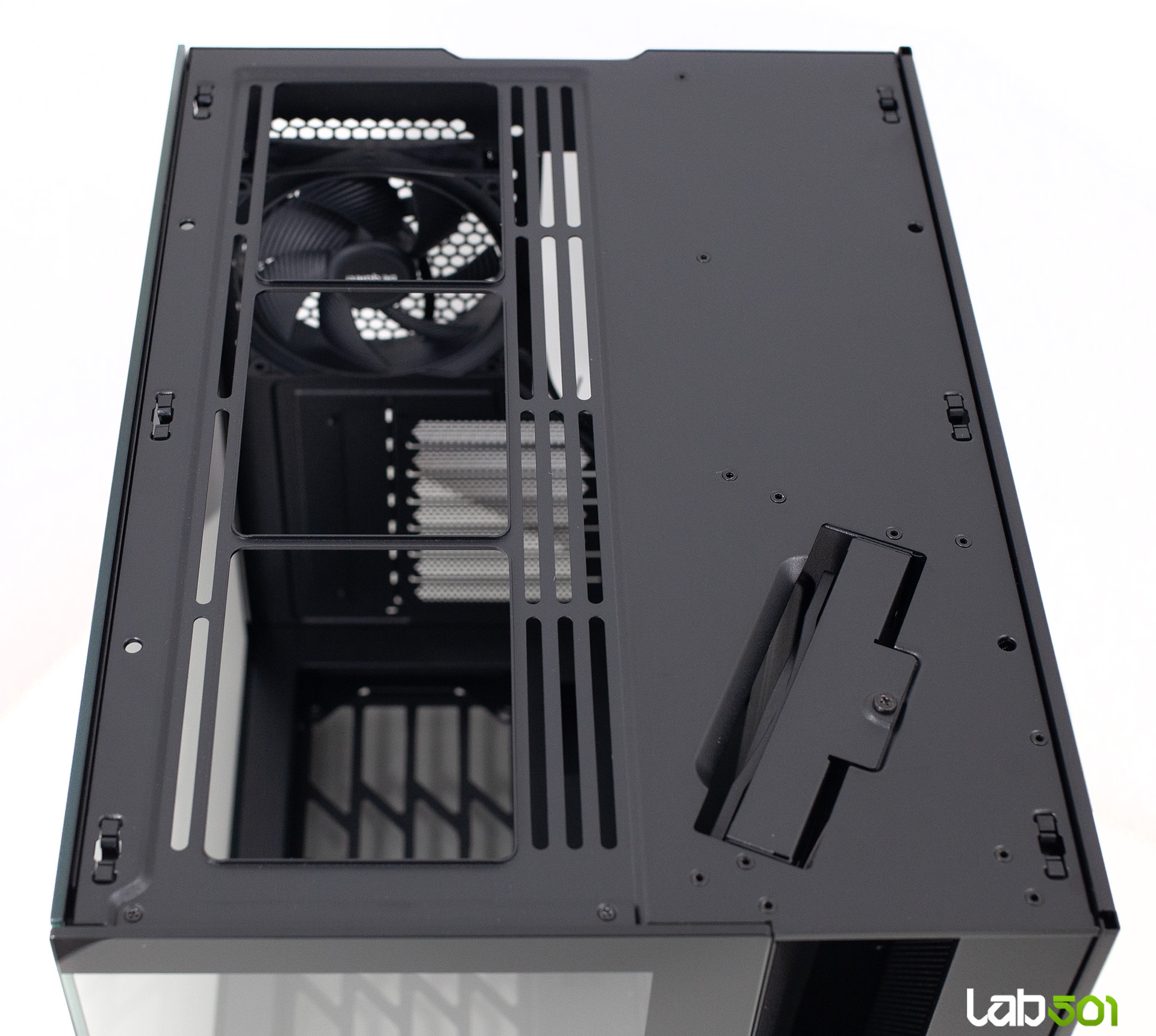

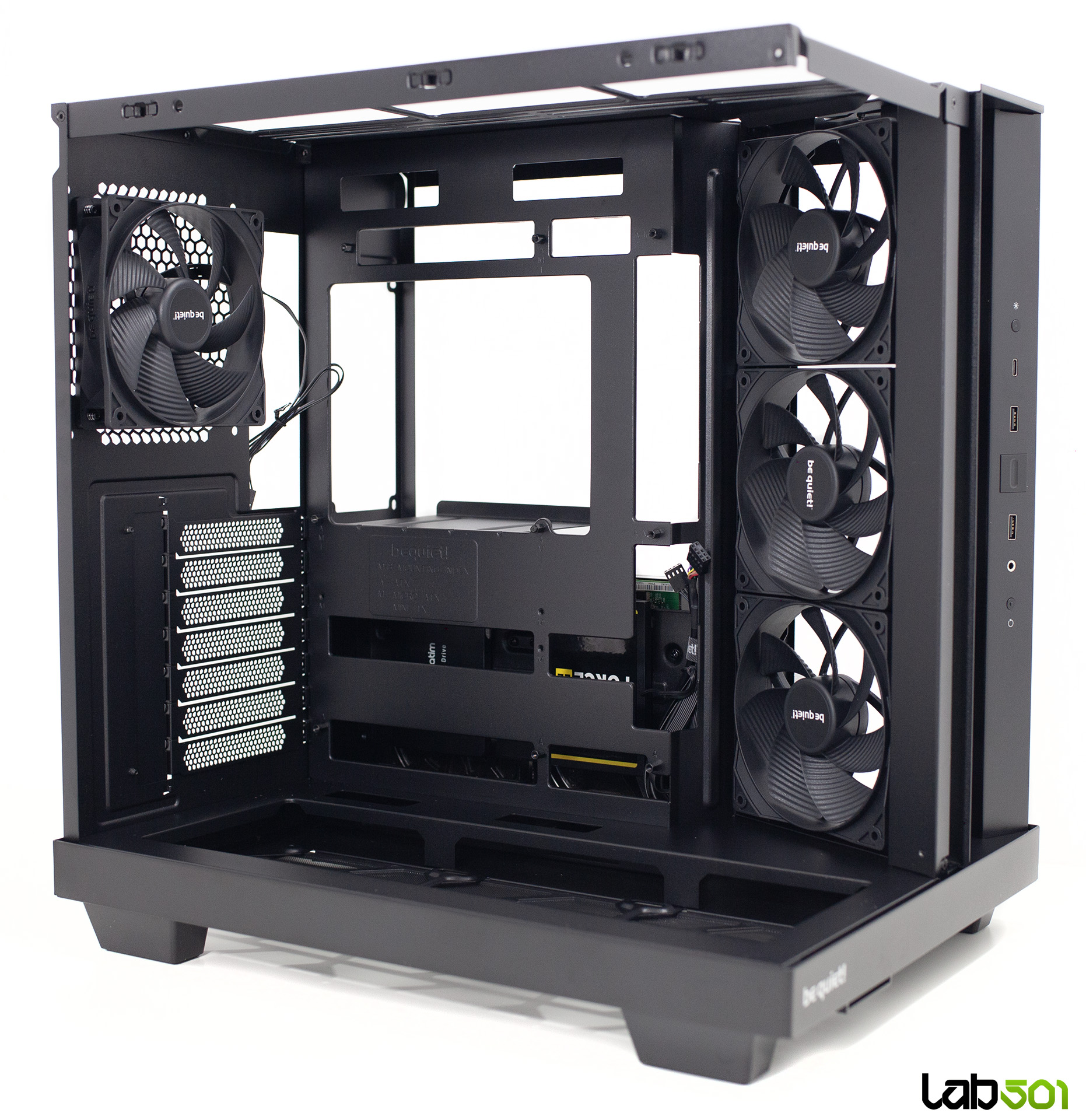

Specificatiile carcasei in materie de racire sunt destul de generoase pentru o carcasa tip „fish tank”, aceasta fiind capabila sa sustina pana la zece ventilatoare de 120 mm (3 pe podea + 3 pe plafon + 3 lateral + 1 spate), precum si un radiator de 360 mm amplasat pe plafon, in timp ce in lateral inclinarea montantului face imposibila montarea unui radiator. Cu toate acestea, be quiet! Light Base 500 este echipata deja cu patru ventilatoare proprietare: trei Pure Wings 3 Reverse 120 mm PWM preinstalate pe o rama metalica dispusa lateral (ce pot fi extrase prin partea superioara a plafonului) si un ventilator Pure Wings 3 120 mm PWM amplasat in partea din spate.

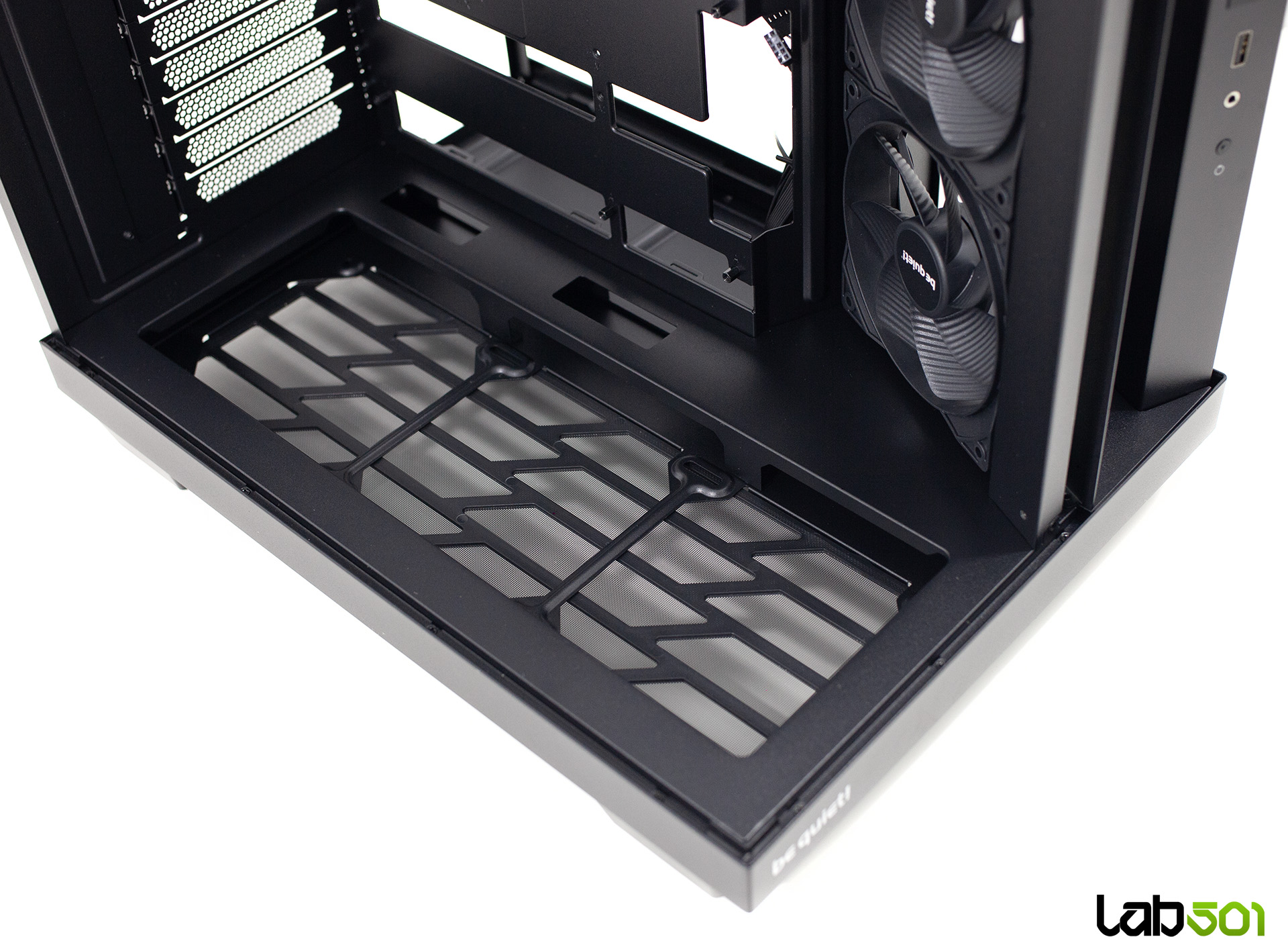

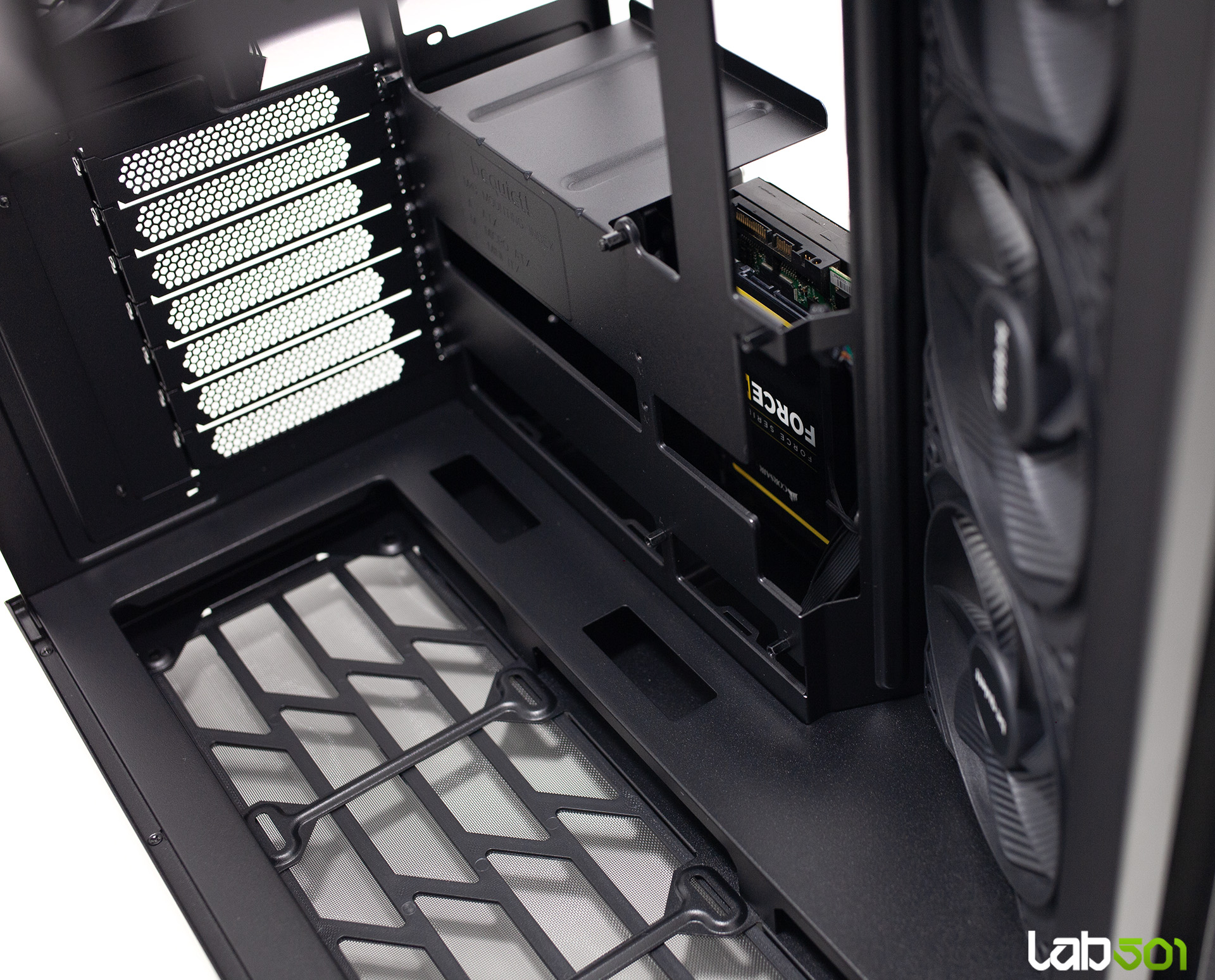

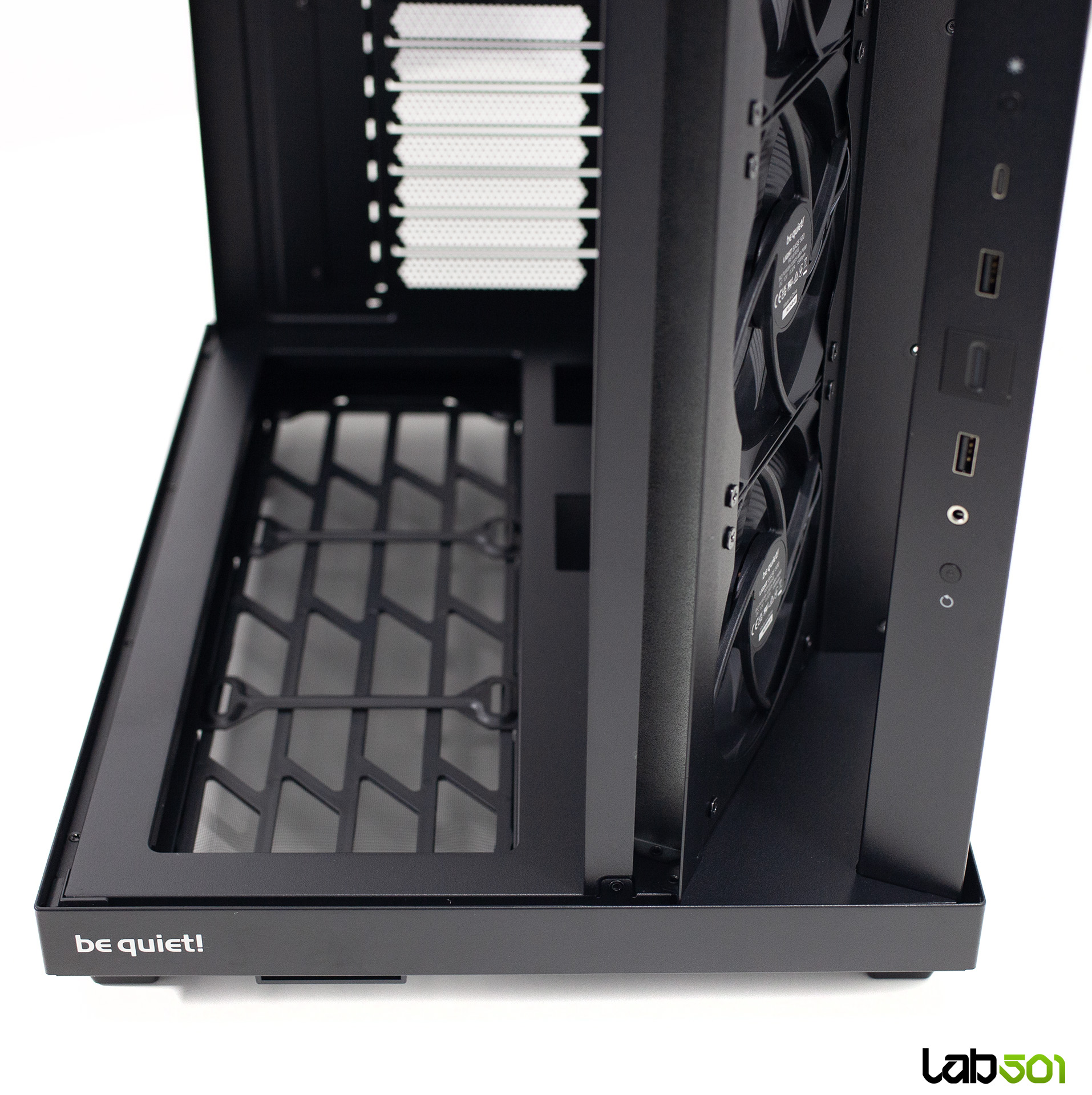

Scoaterea panoului frontal din sticla securizata (fixat prin trei suruburi de prindere atasate de sasiu) simplifica mult procesul de asamblare a sistemului, facandu-l totodata mai sigur atunci cand carcasa este inclinata pentru instalarea ventilatoarelor de pe podea. Inclusiv in zona casetata din interiorul podelei sunt prevazute zone de trecere pentru cablurile ventilatoarelor, contribuind la obtinerea unui aspect uniform, elegant si liniar, din moment ce ventilatoarele se afla la acelasi nivel cu rama din otel care le incadreaza.

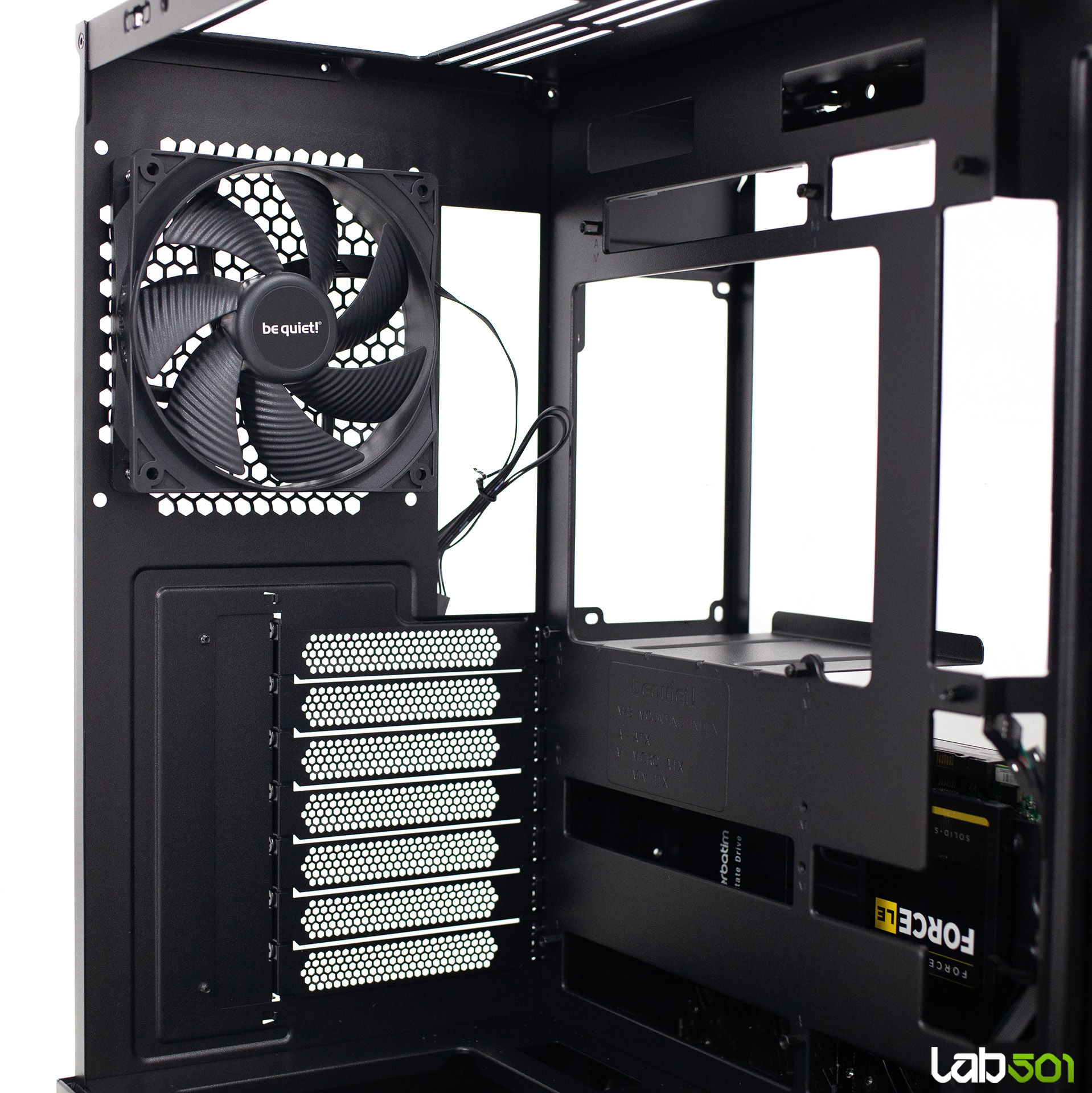

Layout-ul interior poate acomoda placi video montate atat orizontal, cat si vertical (7 orizontale + 4 verticale), atata timp cat lungimea acestora nu depaseste 400 mm. Pentru utilizarea placii video in pozitie verticala este necesara achizitionarea separata a riser-ului proprietar, bracket-ul modular fiind deja inclus in pachetul de accesorii. Manualul de utilizare ofera imagini explicite pentru acest proces si nu numai – chiar este recomandat sa fie consultat.

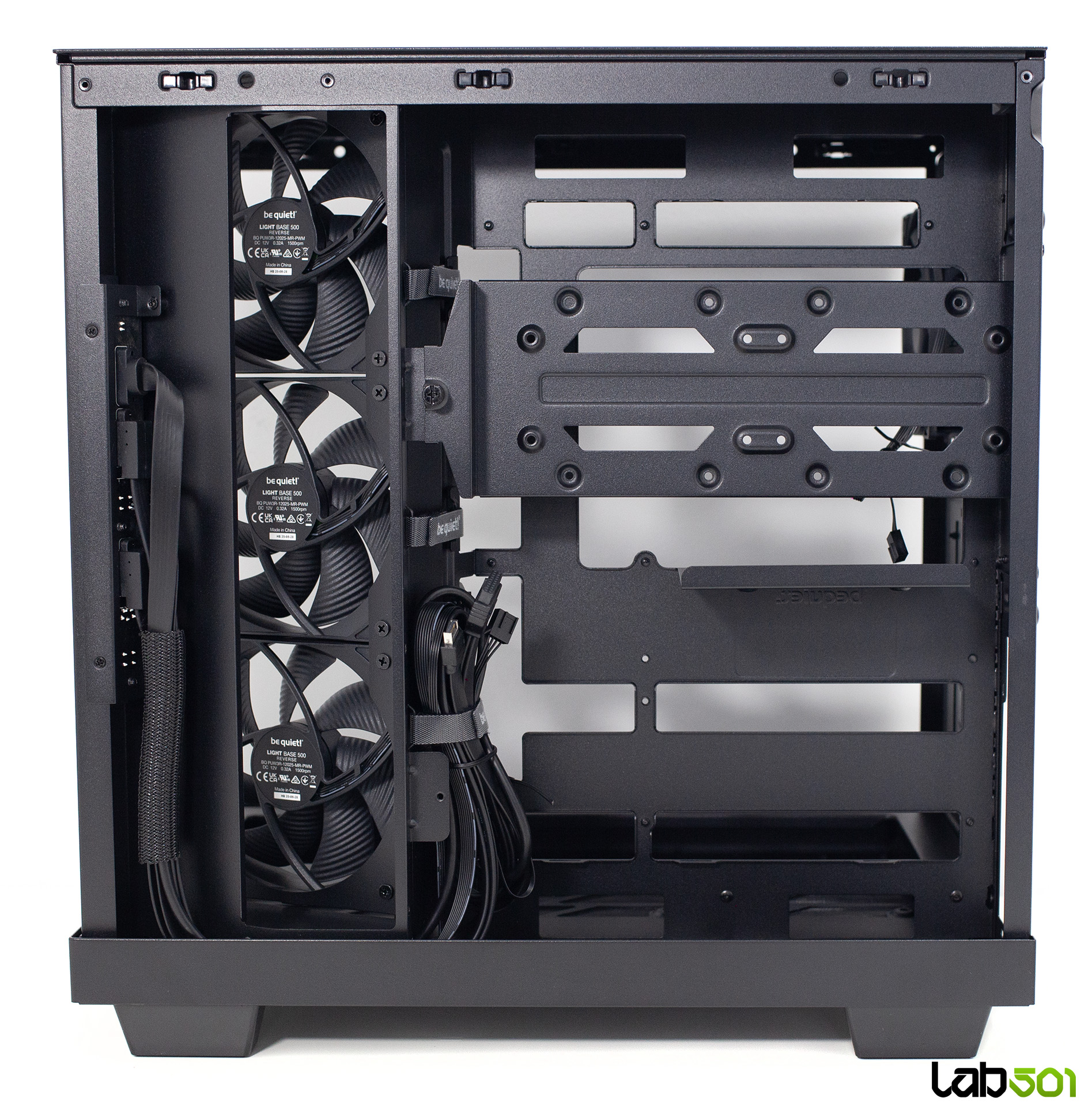

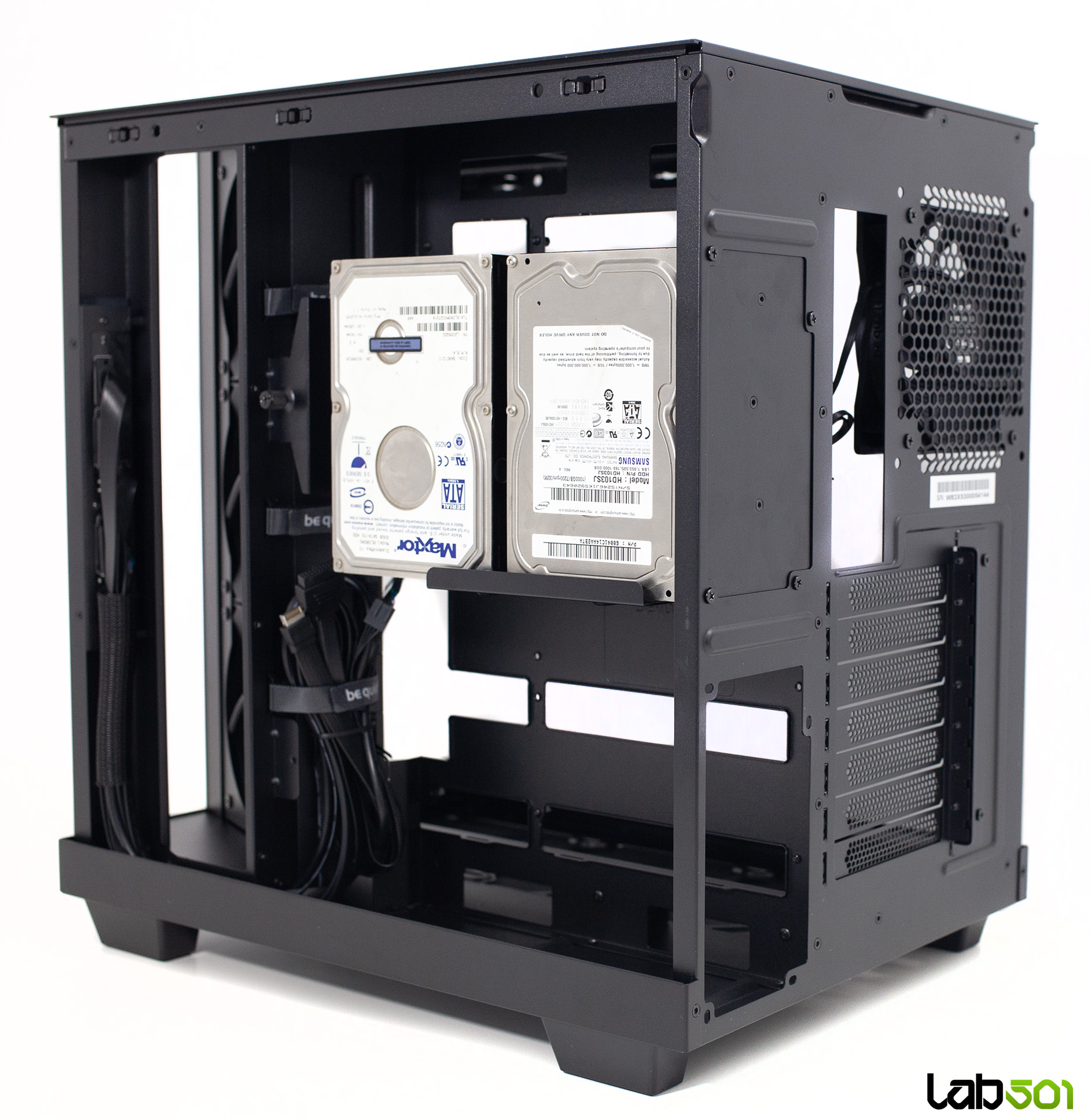

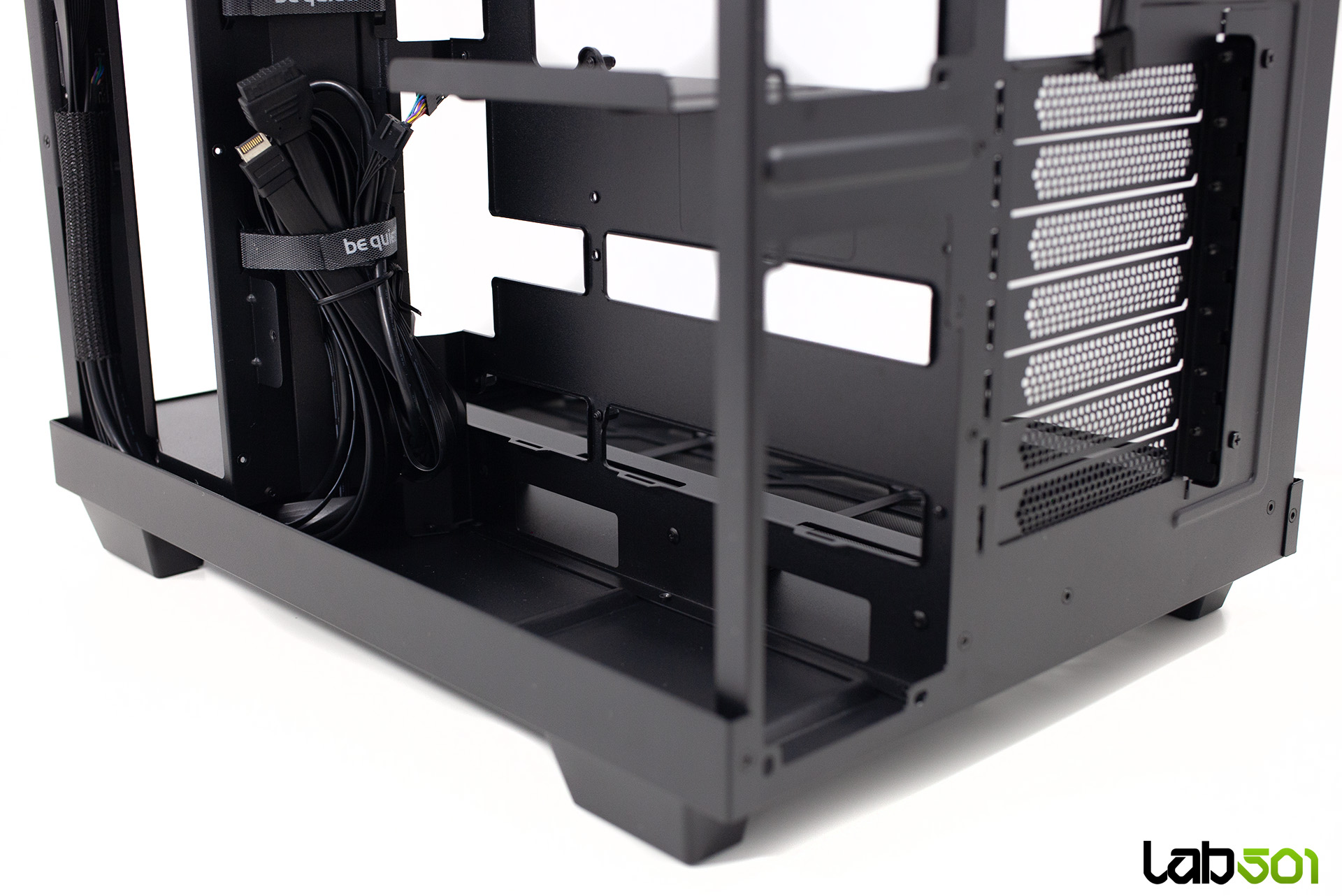

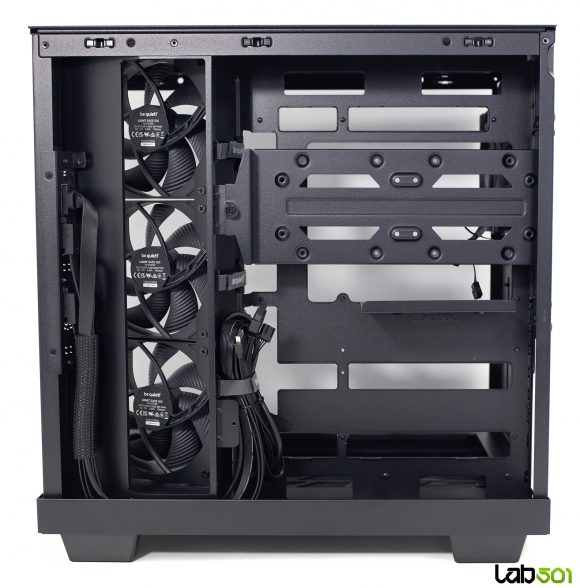

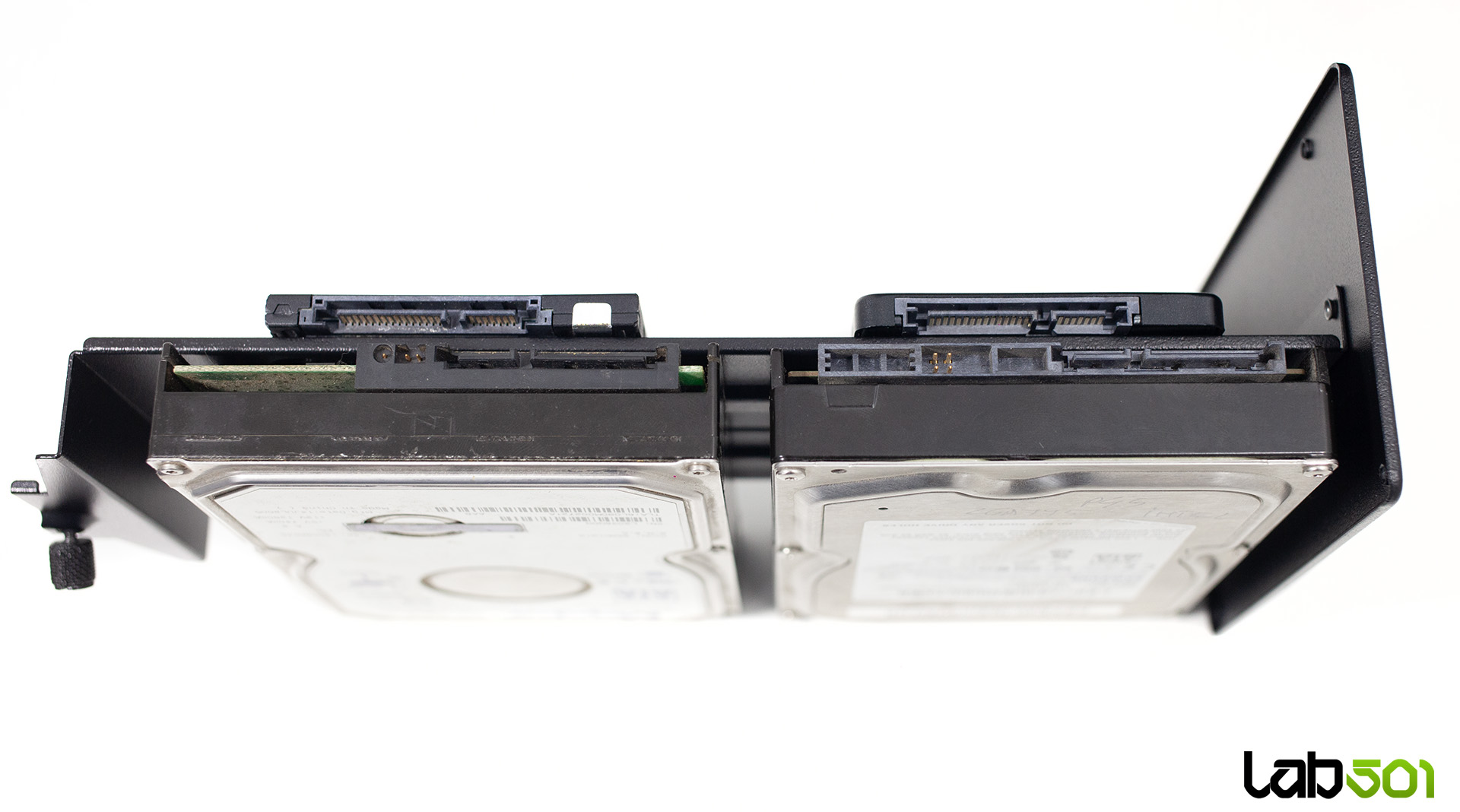

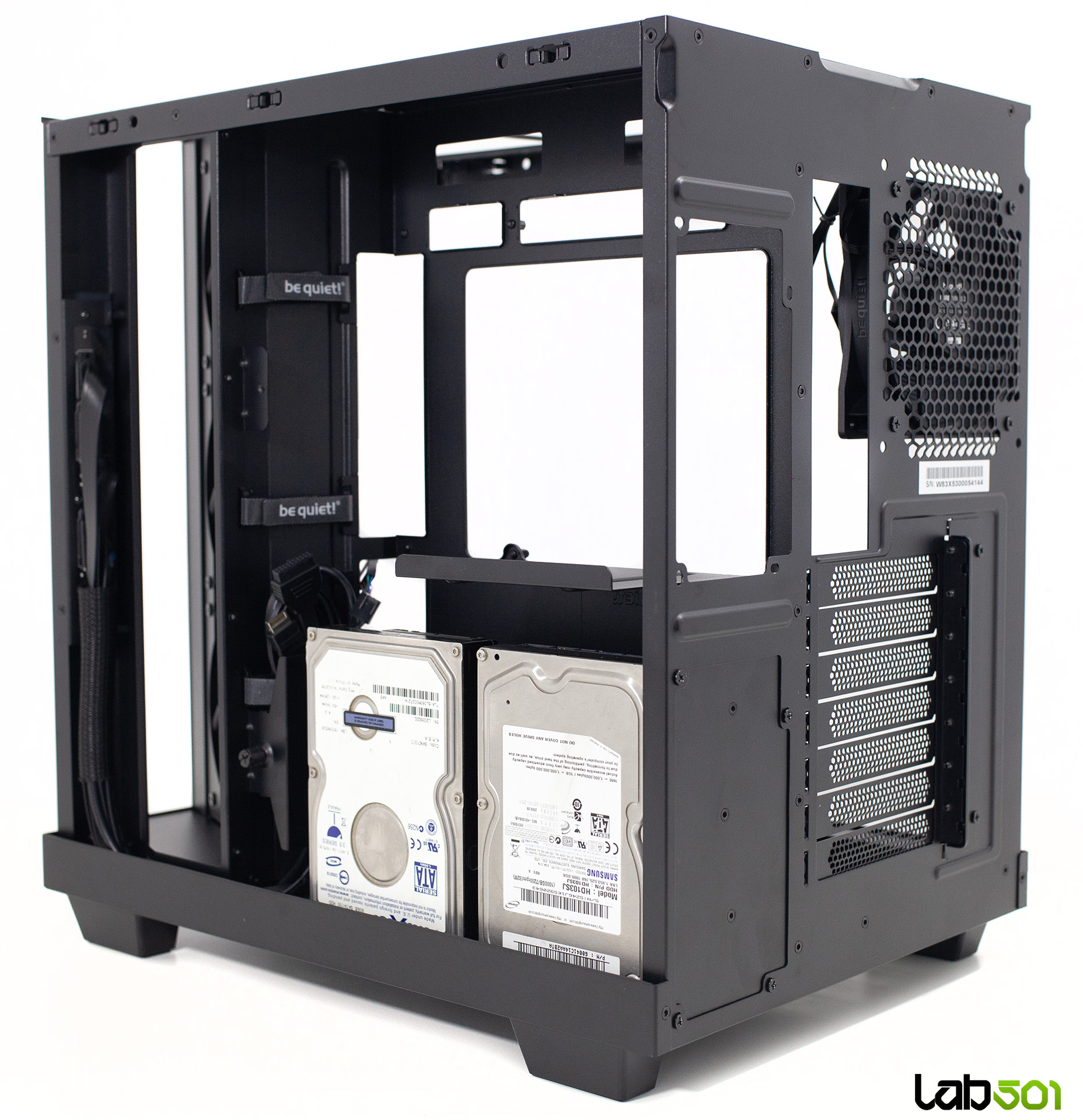

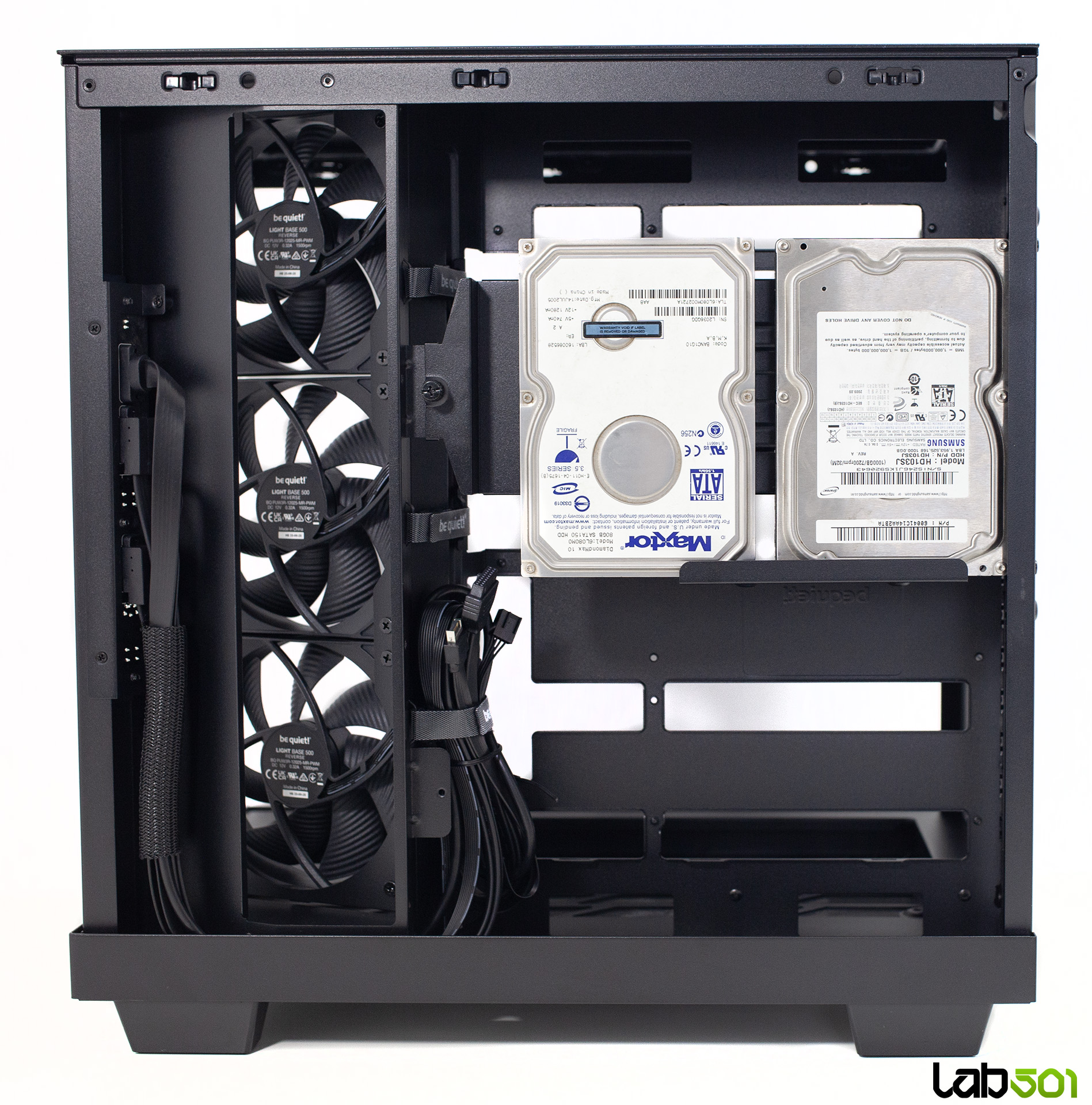

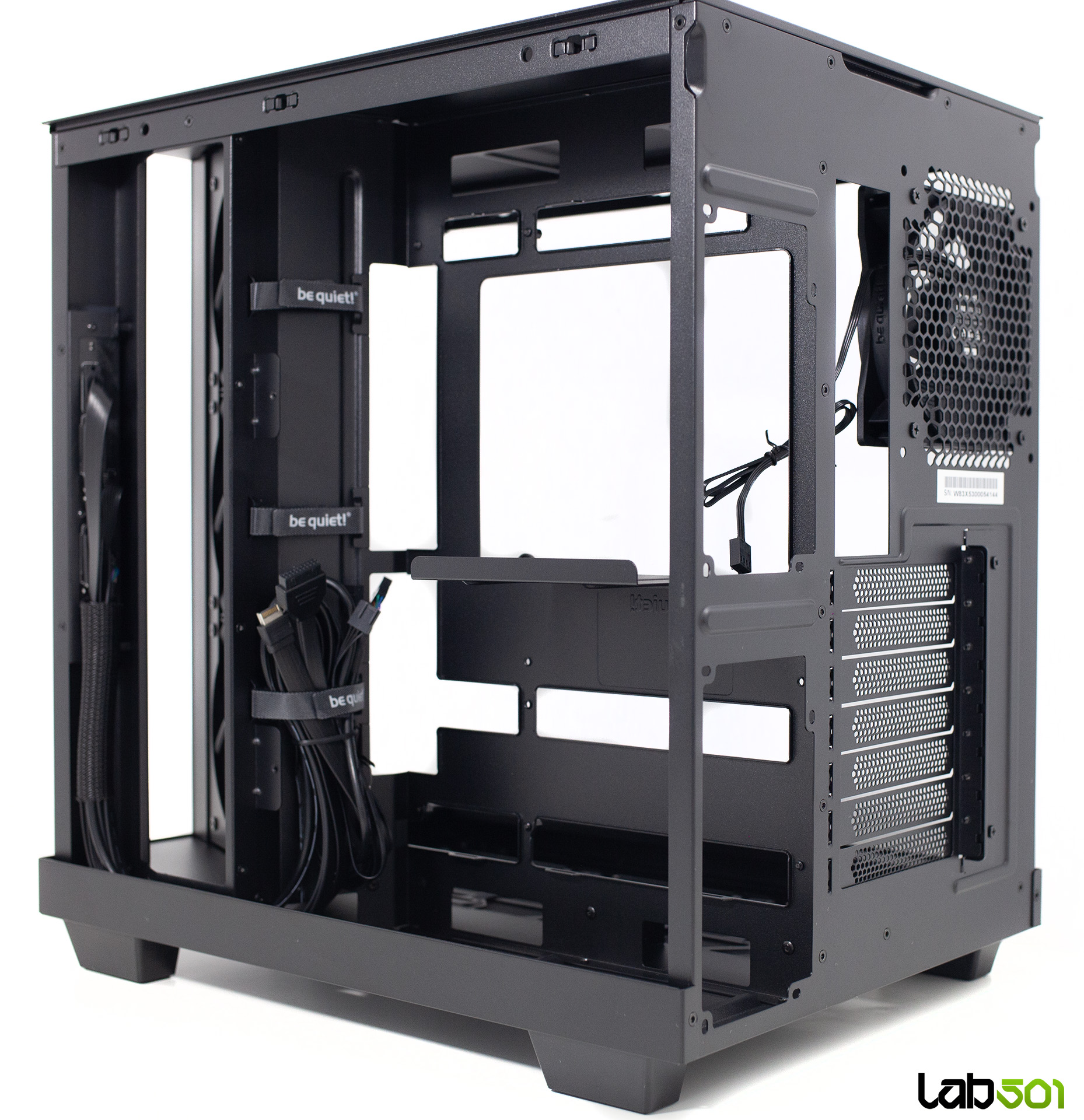

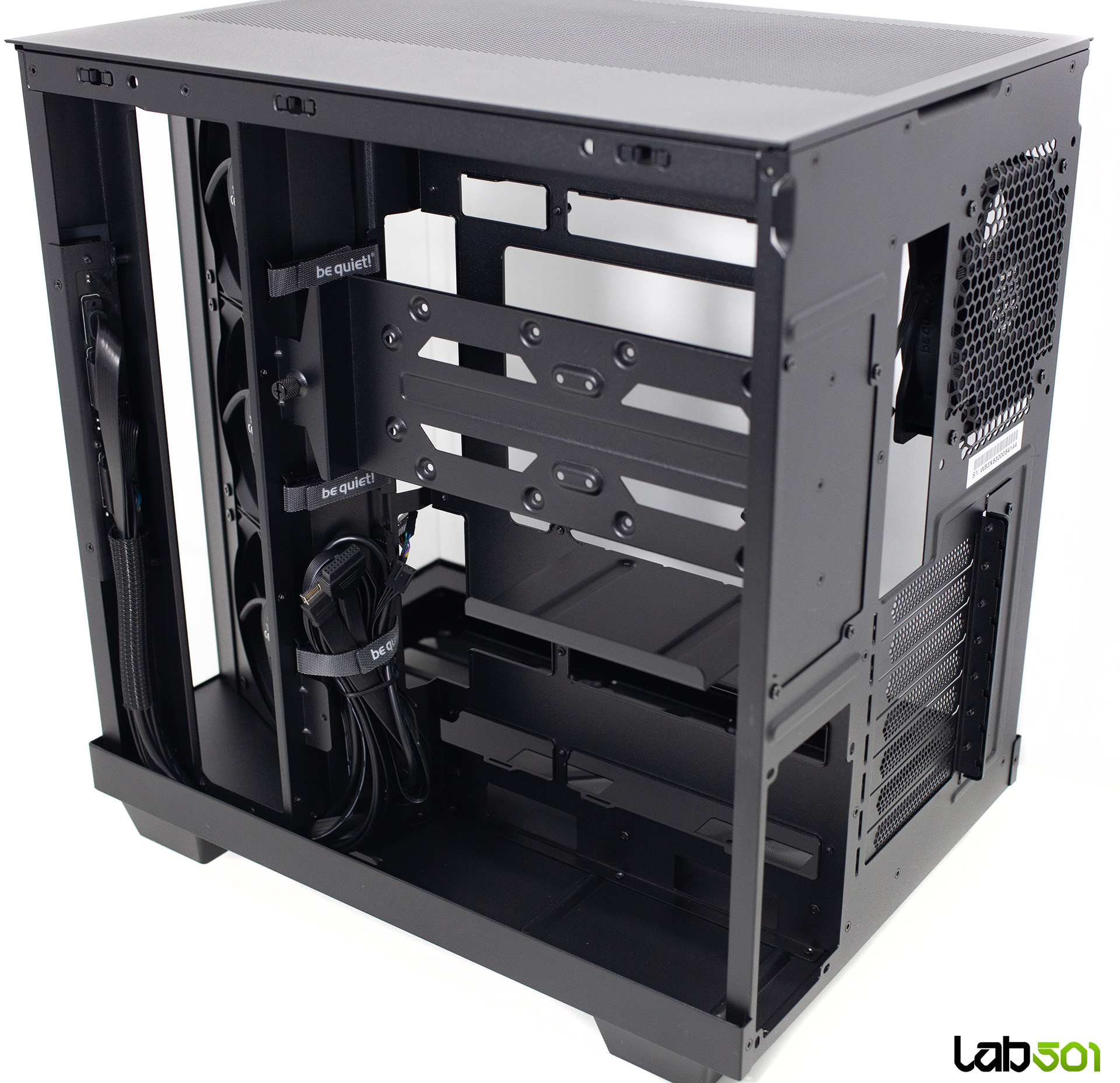

In ceea ce priveste partea din spate a carcasei, unde gasim montantul pentru unitatile de stocare, zona sursei, precum si partea dedicata cable management-ului, cei de la be quiet! au reusit sa implementeze un design functional simplificat. In primul rand, acestia au amplasat tray-ul placii de baza mai spre interior, ceea ce a dus la o crestere a volumului disponibil in spate. Astfel, partea din spate poate sustine simultan doua unitati de 2.5″ si doua de 3.5″, indiferent daca bracket-ul este mentinut in pozitia superioara (asa cum vine din fabrica) sau este coborat pentru a ocupa spatiul sursei de alimentare. Implicit, sursa de alimentare va fi relocata in partea superioara, in locul montantului.

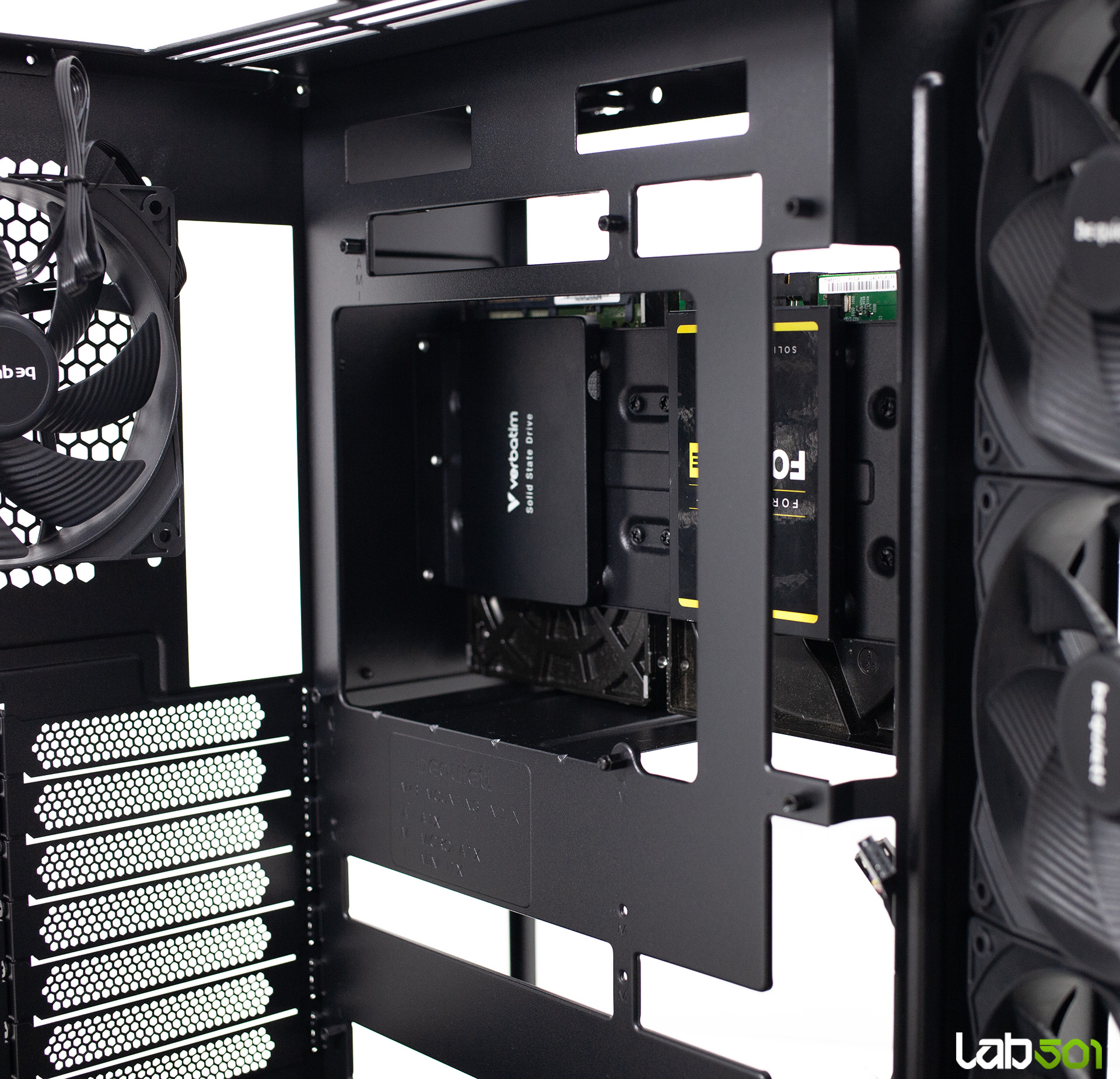

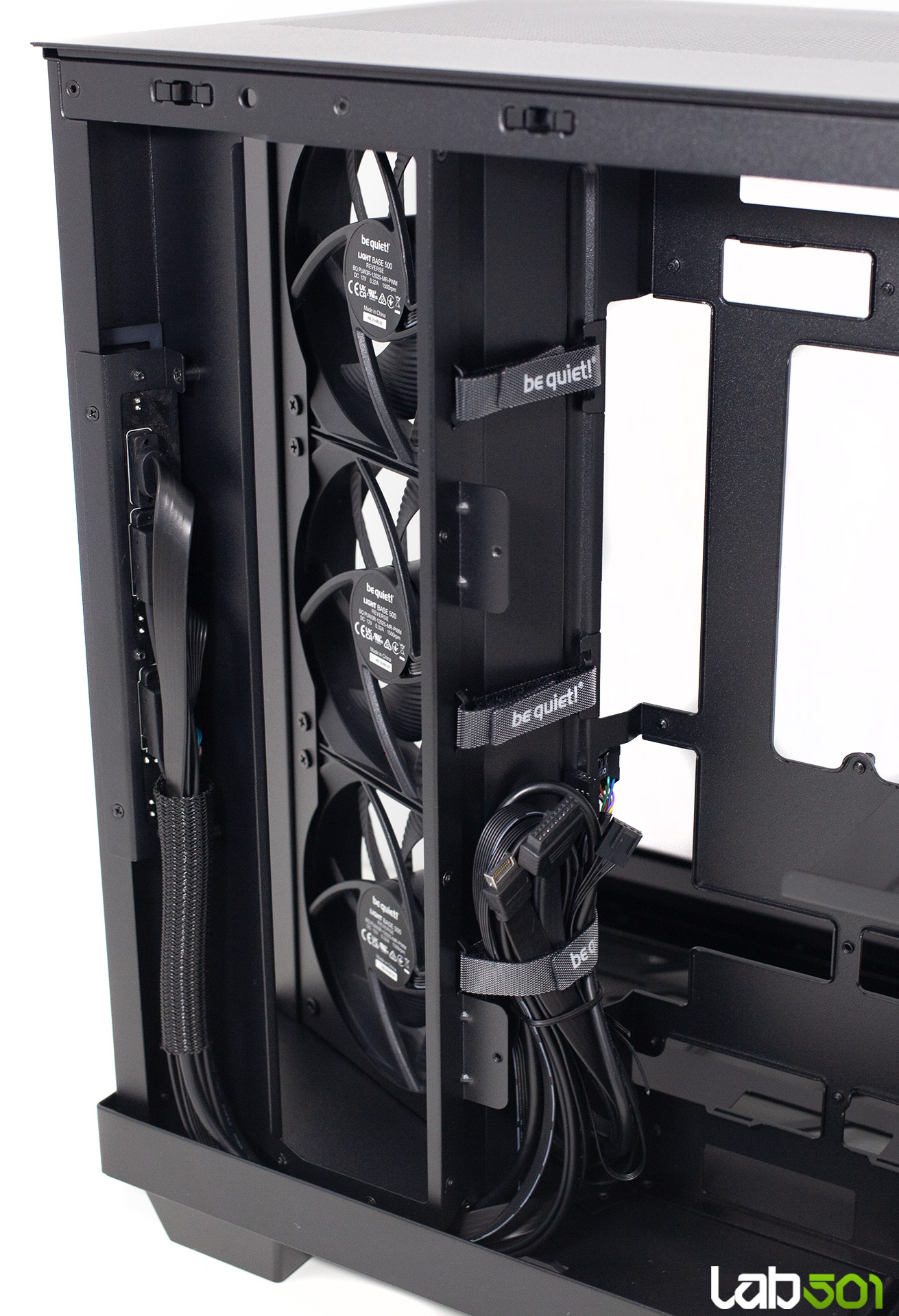

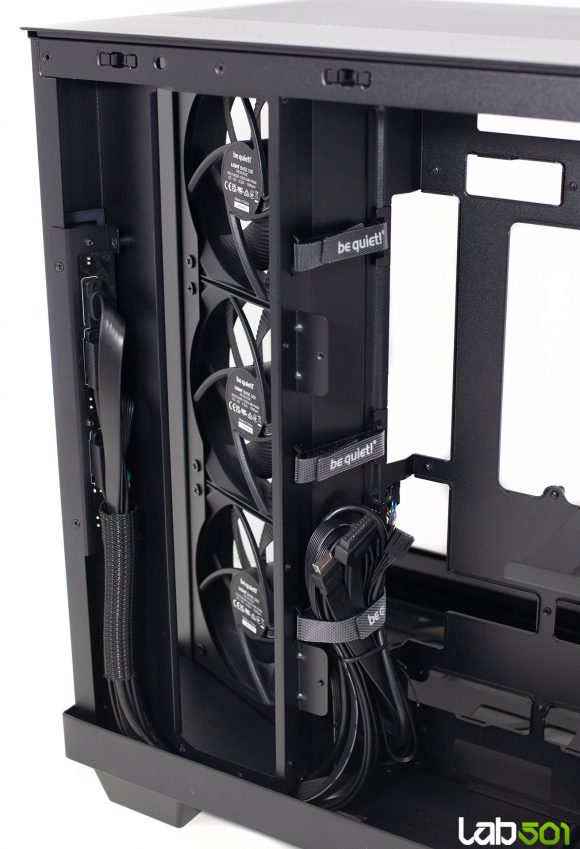

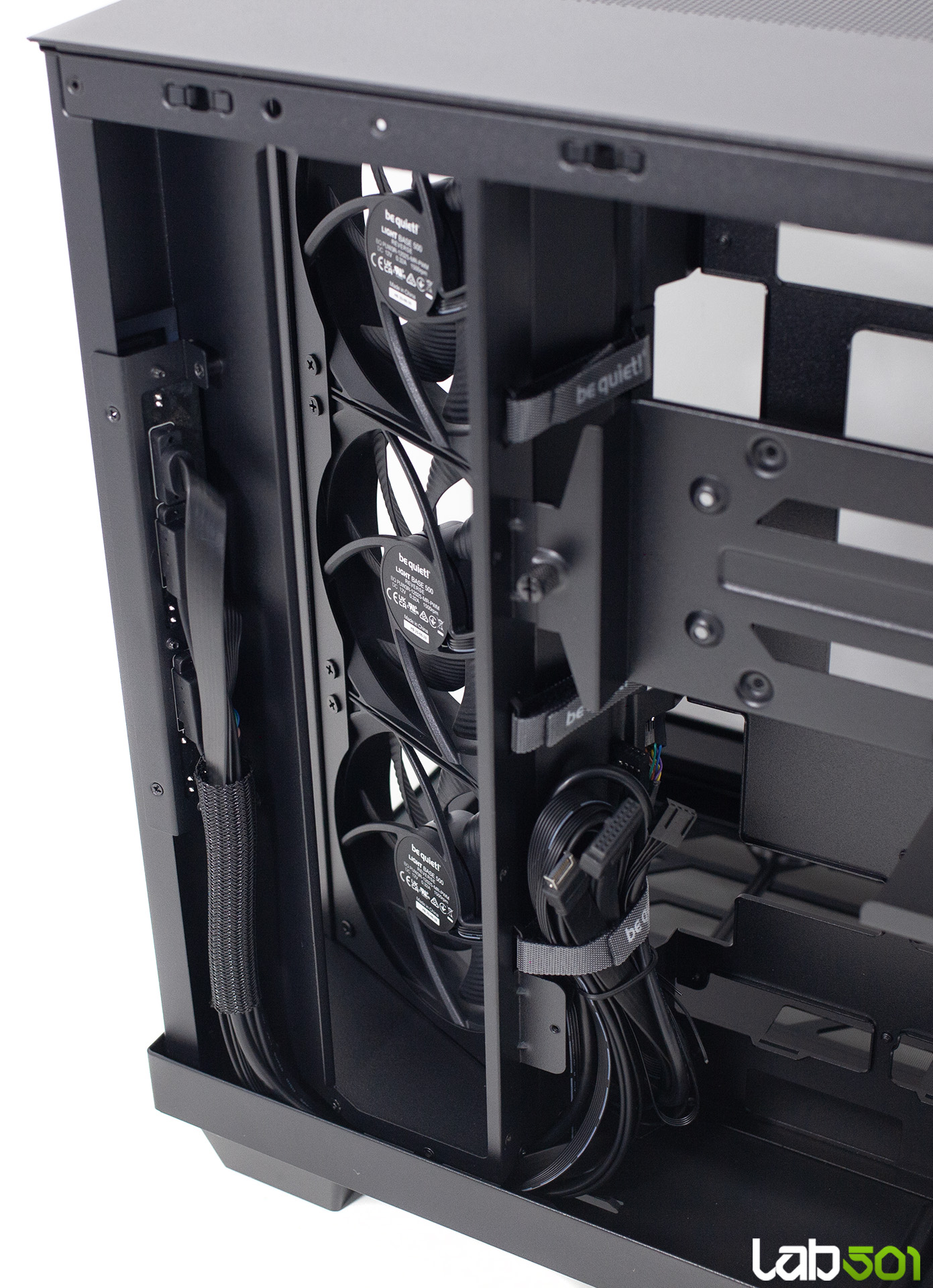

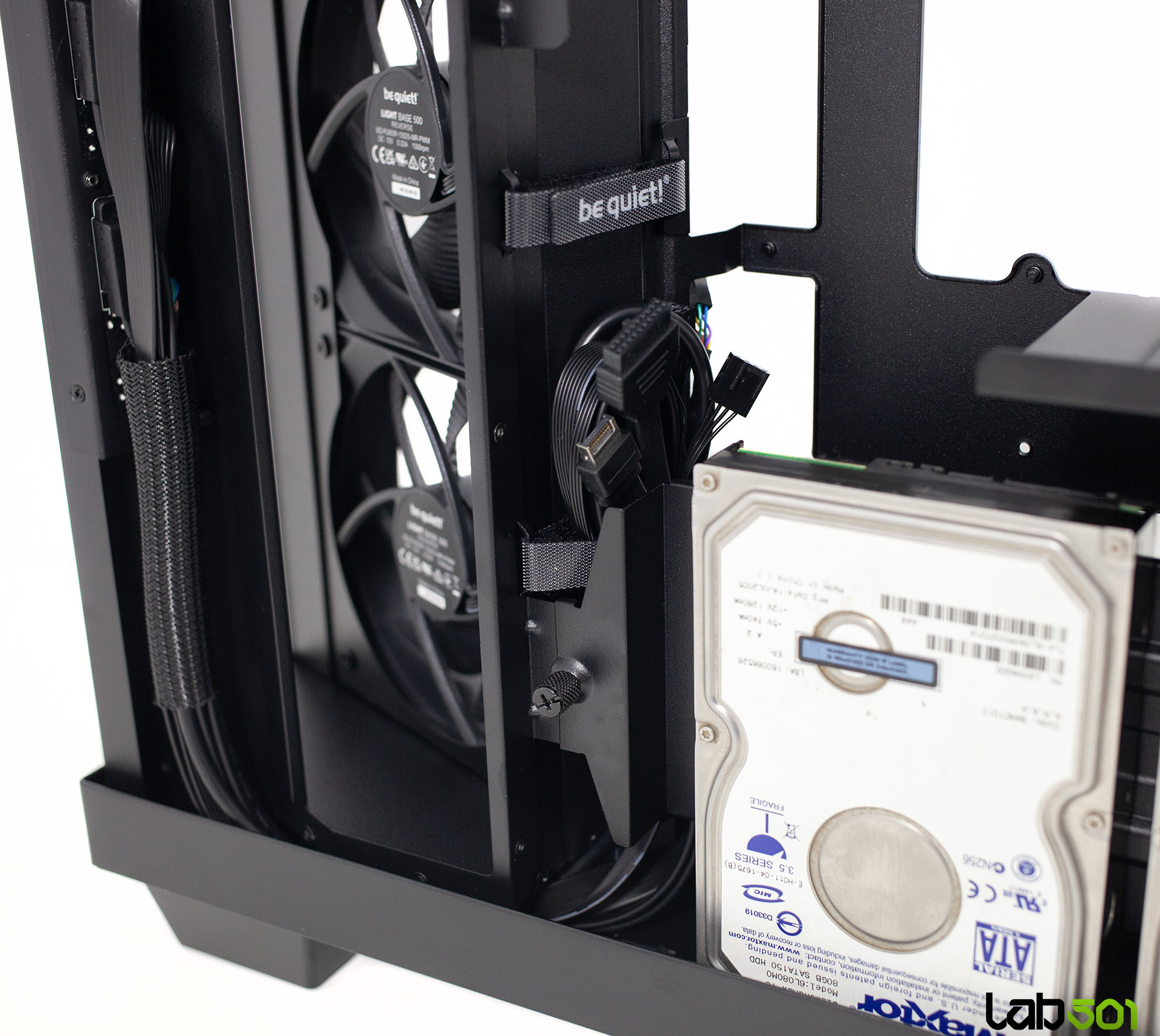

Asadar, flexibilitatea acestui montant rezolva in principal doua scenarii cu care un utilizator se poate confrunta: cablurile sursei prea scurte (care ingreuneaza cablarea) si accesul dificil la conectorii placilor de baza BTF. Intre cele trei ventilatoare dispuse lateral si montantul/sursa de alimentare se afla canalul central de cabluri destinat cable management-ului, ce include trei benzi velcro brand-uite. In acelasi timp, amplasarea montantului unitatilor de stocare la nivelul ramei lasa suficient spatiu intre spatele tray-ului de baza si unitatile de stocare – spatiu care poate fi folosit si pentru a „ascunde” o parte din cablurile de alimentare.
