Analiza interioara

be quiet! Pure Base 501 LX este echipata cu 3 ventilatoare proprietare Light Wings LX 120mm PWM dispuse frontal si 1 ventilator Light Wings LX 140mm PWM pozitionat pe partea din spate, toate preconectate la controller-ul atasat in partea superioara a tray-ului placii de baza. De fapt, controller-ul  poate sustine pana la 6 dispozitive ARGB si PWM, incurajand astfel crearea unui ecosistem iluminat. Interiorul carcasei este compatibil cu placi de baza in format ATX, unde limita de inaltime a cooler-ului procesorului este de 178mm.

Conform specificatiilor, interiorul carcasei suporta instalarea a 6 ventilatoare de 120mm sau a 5 ventilatoare de 140mm, insa in practica probabil ca vom adauga doar 2 ventilatoare de 120mm/140mm in singura zona libera, adica pe plafon. Totodata, plafonul poate sustine si un radiator de 240mm sau se poate opta pentru un radiatoar de 360mm frontal, atat timp cat montantul unitatilor de 3.5″ se muta spre zona sursei creand loc pentru acesta (35mm devin disponibili in urma mutarii montantului). Desi discutam despre o carcasa mai compacta, layout-ul interior este suficient pentru o placa video cu o lungime de 368 mm, ce poate fi instalata chiar si in pozitie verticala, atat timp cat achizitionam separat riser-ul PCIe proprietar be quiet!.

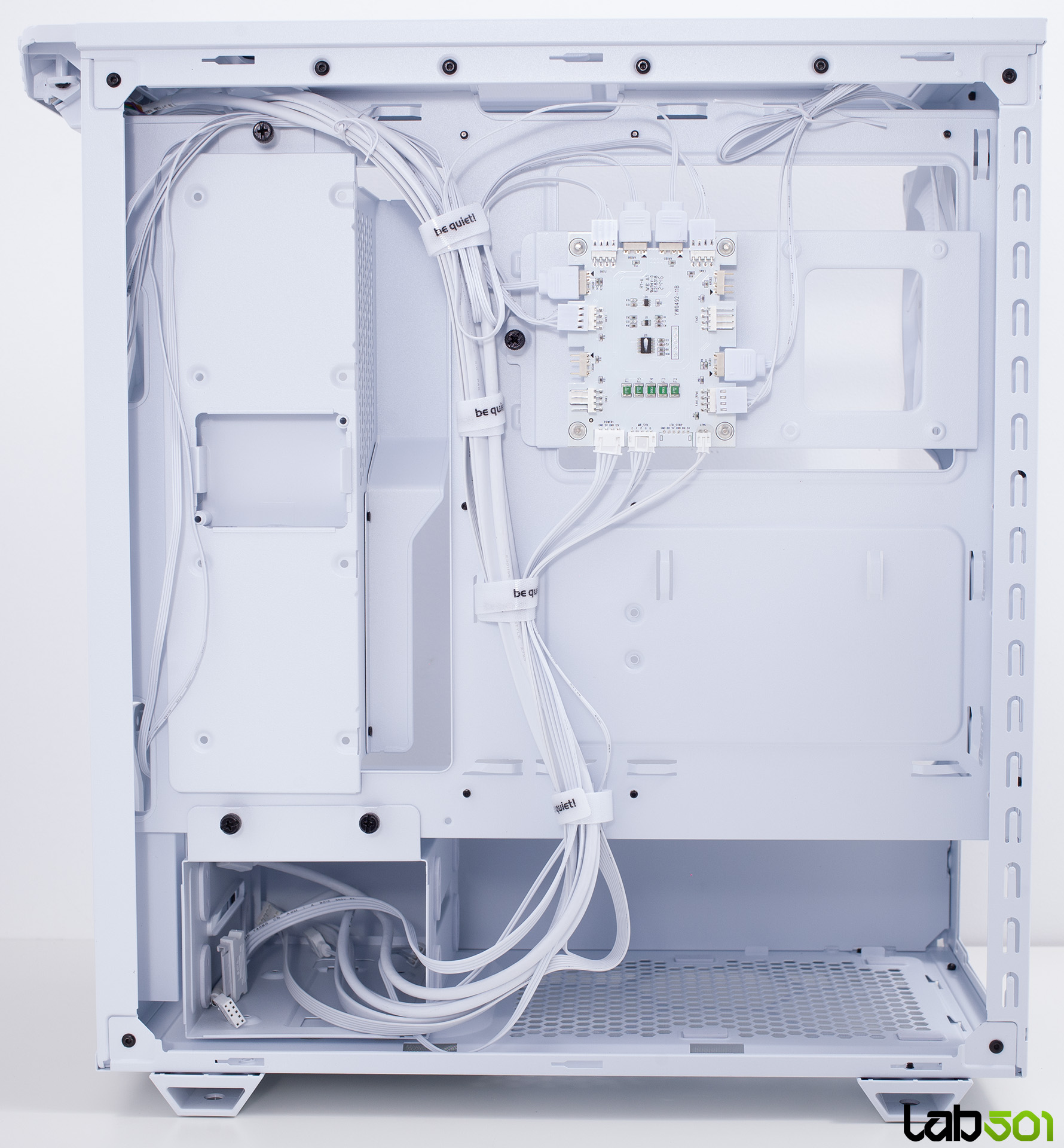

Pe partea din spate a carcasei gasim trei zone principale in care putem instala unitatile de stocare: pe lateral, unde gasim un cover din plastic brand-uit “be quiet!” (2 unitati de 2.5″), pe spatele tray-ului placii de baza (langa controller-ul ARGB si PWM – 1 unitate de 2.5″), sau in montantul care poate fi repozitionat spre zona sursei (poate sustine concomitent pana la 2 unitati de stocare de 3.5″ sau 1 unitate de 2.5″). Montantul este prevazut cu garnituri cauciucate ce preiau din vibratiile HDD-urilor, in timp in zona sursei gasim pad-uri cauciucate de buna calitate – acestea  protejeaza carcasa sursei si podeaua de zgarieturi, preluand totodata si din vibratiile unei sursei de alimentare mai putin performante.

In ceea ce priveste partea de cable management, avem o zona principala tip “canal” situata intre tray-ul placii de baza si zona laterala a unitatilor de 2.5″, zona destinata pentru gruparea cablurilor principale. Pentru a pastra un aspect cat mai placut estetic atunci cand privesti prin geamul lateral, acest canal vine cu un cover din otel ce acopera o parte din cabluri, insa functionalitatea acestui sistem este imbunatatita atunci cand placa video este instalata vertical, dimensiunile acesteia acoperind zona inferioara a canalului. Cablurile de alimentare de la sursa pot fi comprimate in spatiul dintre montant si sursa. Masca sursei este construita integral din otel, aceasta prezentand 2 orificii de trecere pentru cabluri.
