Analiza interioara

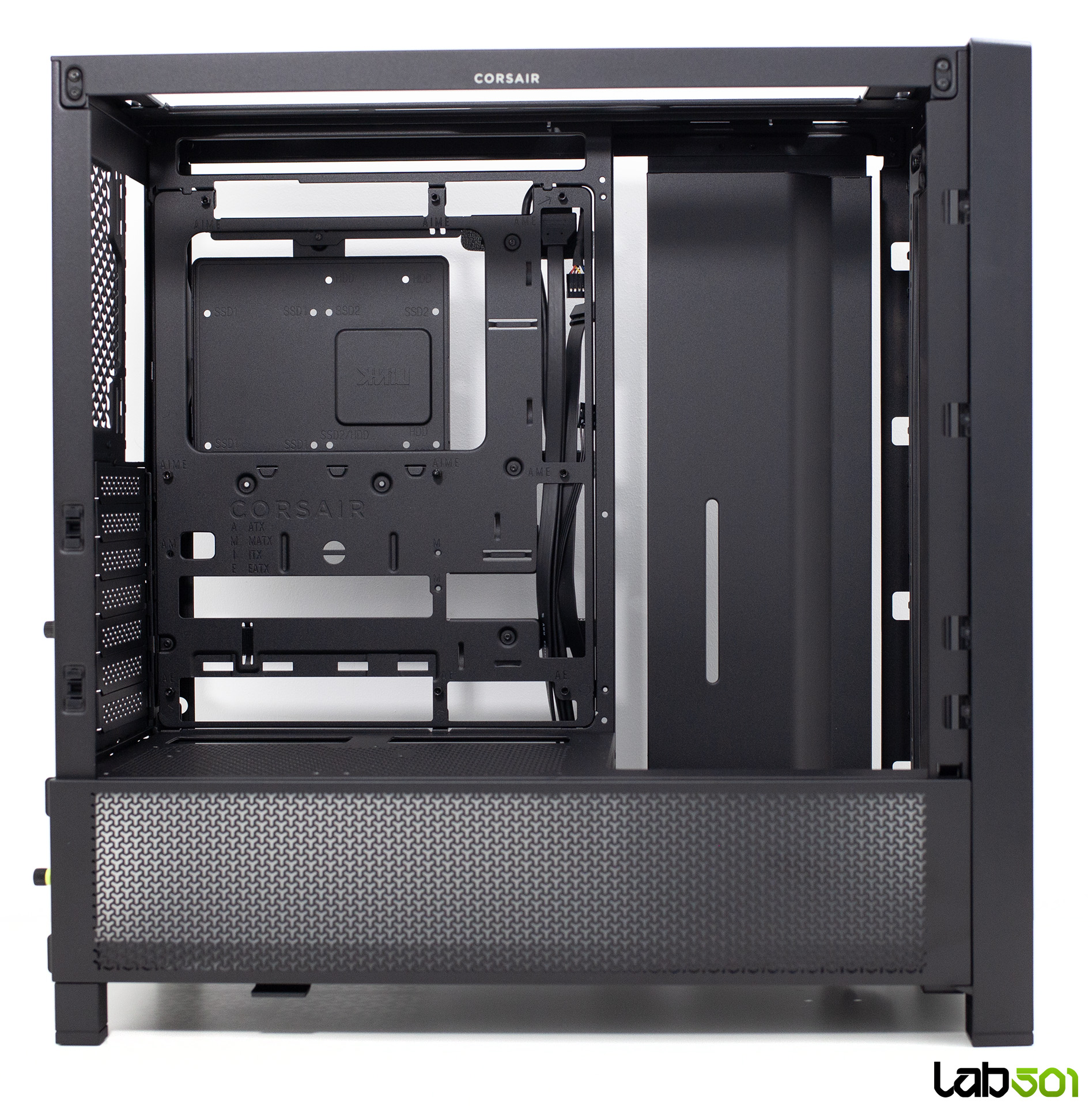

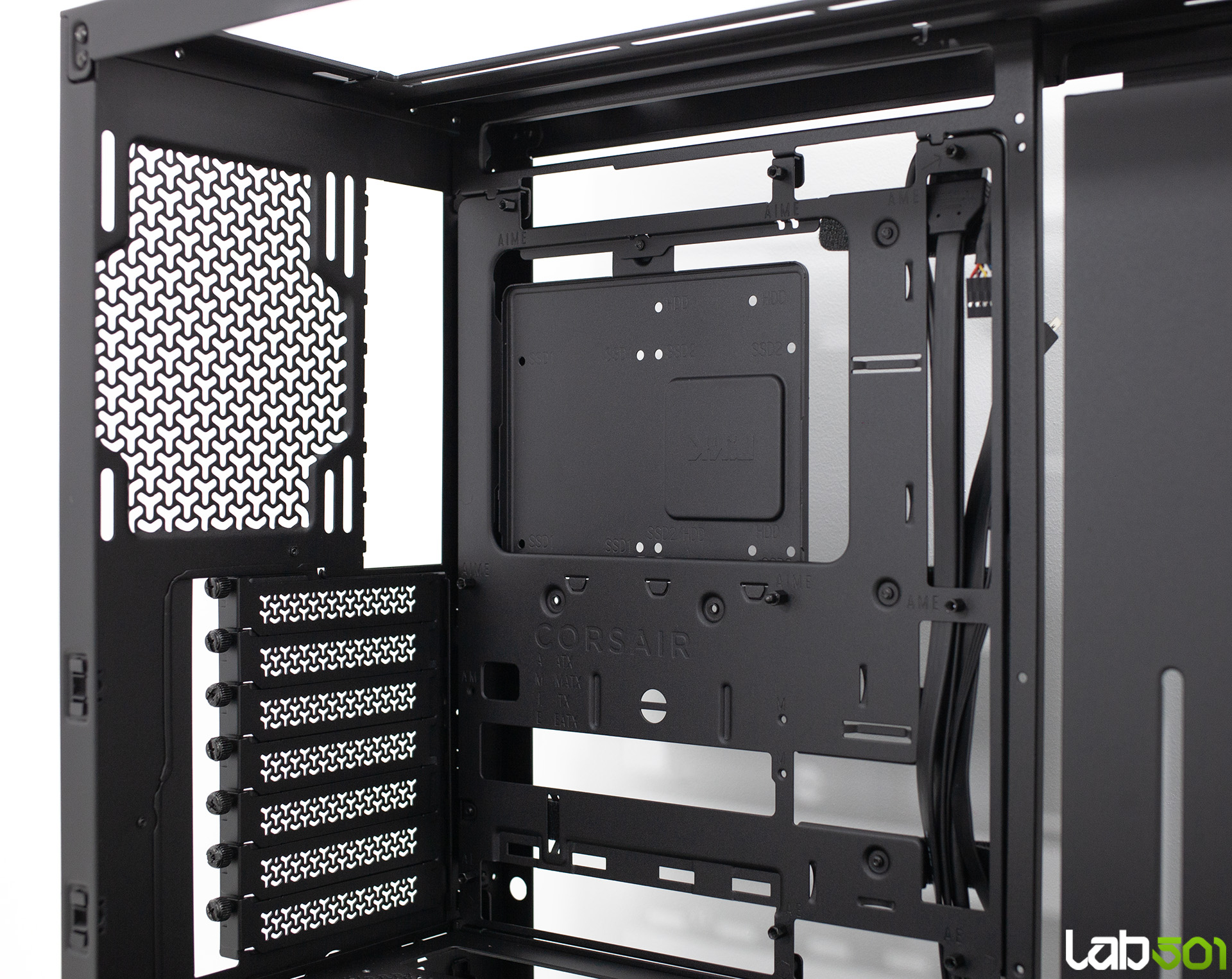

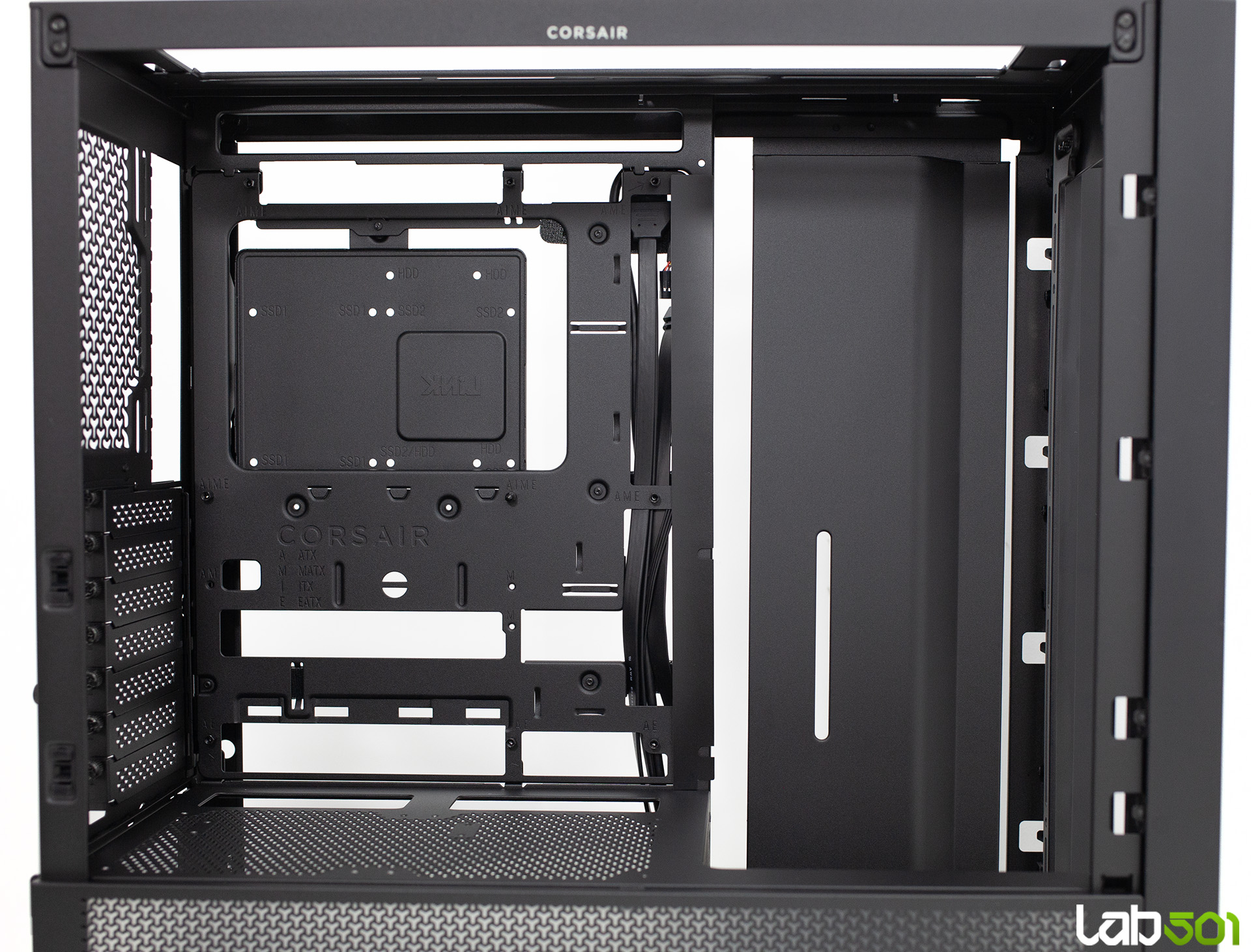

Interiorul lui Corsair Frame 4000D este compatibil cu intreaga suita de placi de baza, inclusiv cu cele in format E-ATX, atat timp cat acestea nu depasesc 305 mm x 277 mm. Cu toate acestea, specificatiile carcasei in materie de racire impresioneaza cu adevarat, aceasta fiind capabila sa sustina pana la 12 ventilatoare de 120 mm (3 frontale + 3 plafon + 3 laterale + 1 spate + 2 pe masca sursei), precum si radiatoare de mari dimensiuni – inclusiv cele de 360 mm – in trei zone cheie: frontal, lateral si plafon.

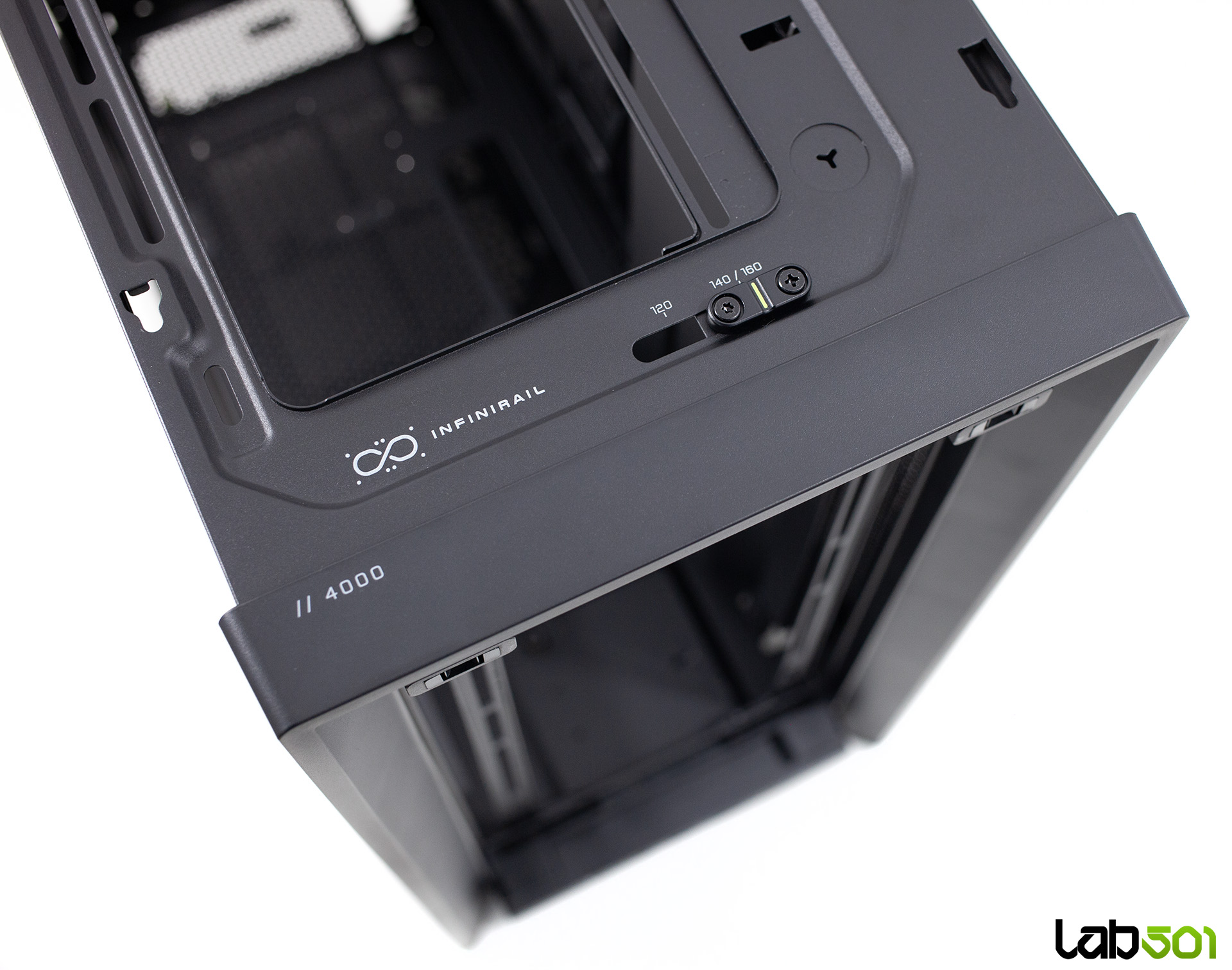

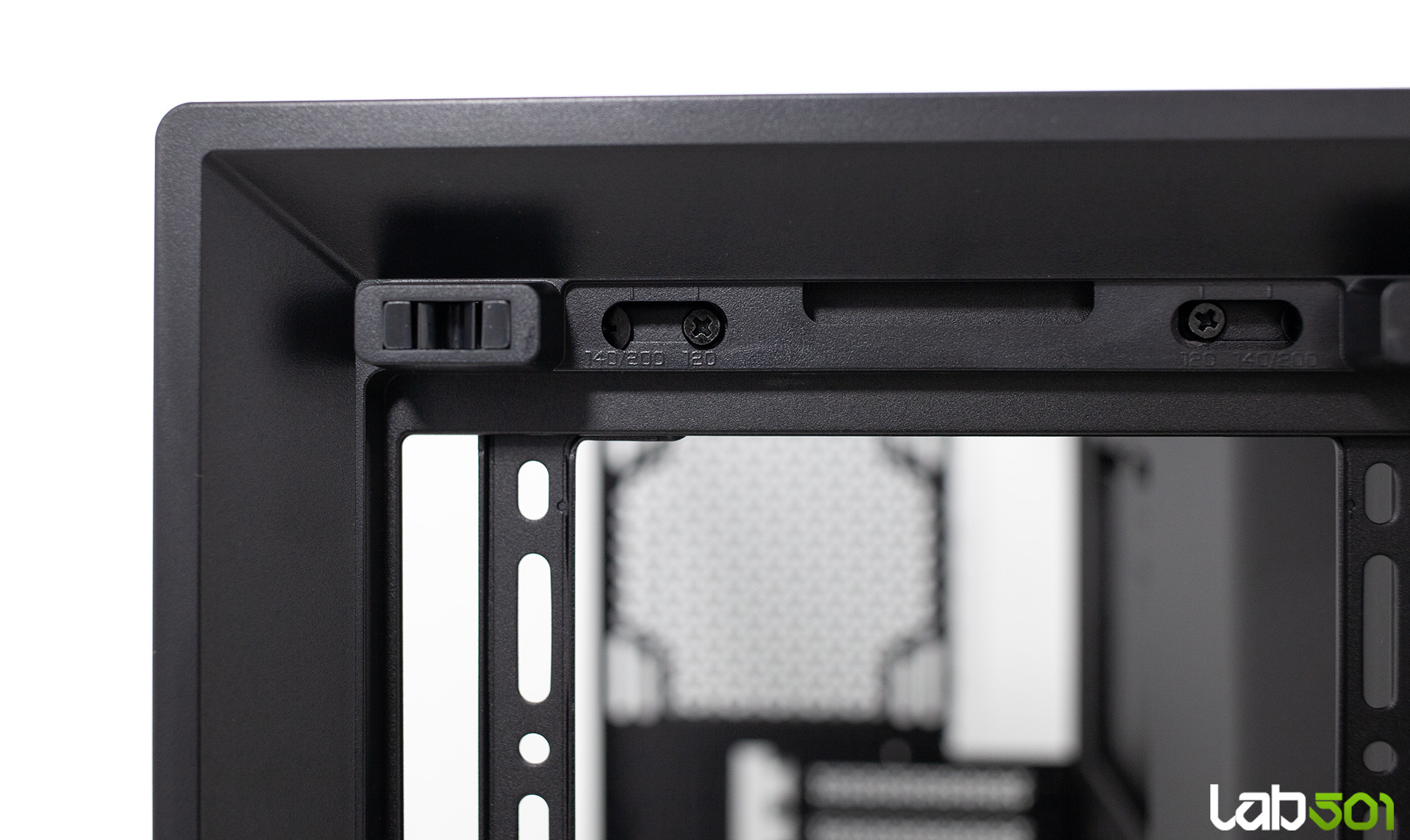

Sistemul InfiniRail presupune ajustarea sinelor metalice in functie de dimensiunile ventilatoarelor si ale radiatoarelor pe care dorim sa le instalam, permitand astfel o pozitionare flexibila si cu mai putine restrictii comparativ cu montajul clasic pe gauri fixe. Acest sistem este implementat atat frontal, cat si pe plafon, evitand potentiale conflicte cu placa de baza. Tot in plafon, gasim un spatiu dedicat intre sina si sasiu pentru trecerea si conectarea cablului EPS, chiar si dupa montarea unui radiator.

Pentru instalarea ventilatoarelor, pachetul de accesorii furnizeaza 12 cleme din plastic care se ataseaza si gliseaza vertical pe sine, permitand gasirea pozitiei ideale, dupa care ansamblul se fixeaza in pozitie. Layout-ul interior poate acomoda placi video montate atat orizontal, cat si vertical, atat timp cat lungimea acestora nu depaseste 430 mm. De asemenea, se pot instala coolere pentru procesor cu o inaltime de pana la 170 mm si surse de alimentare cu lungimea maxima de 220 mm.

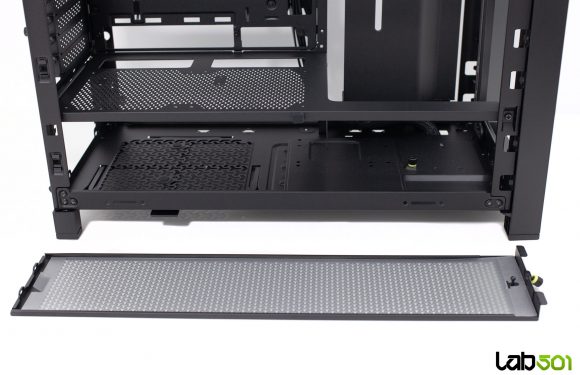

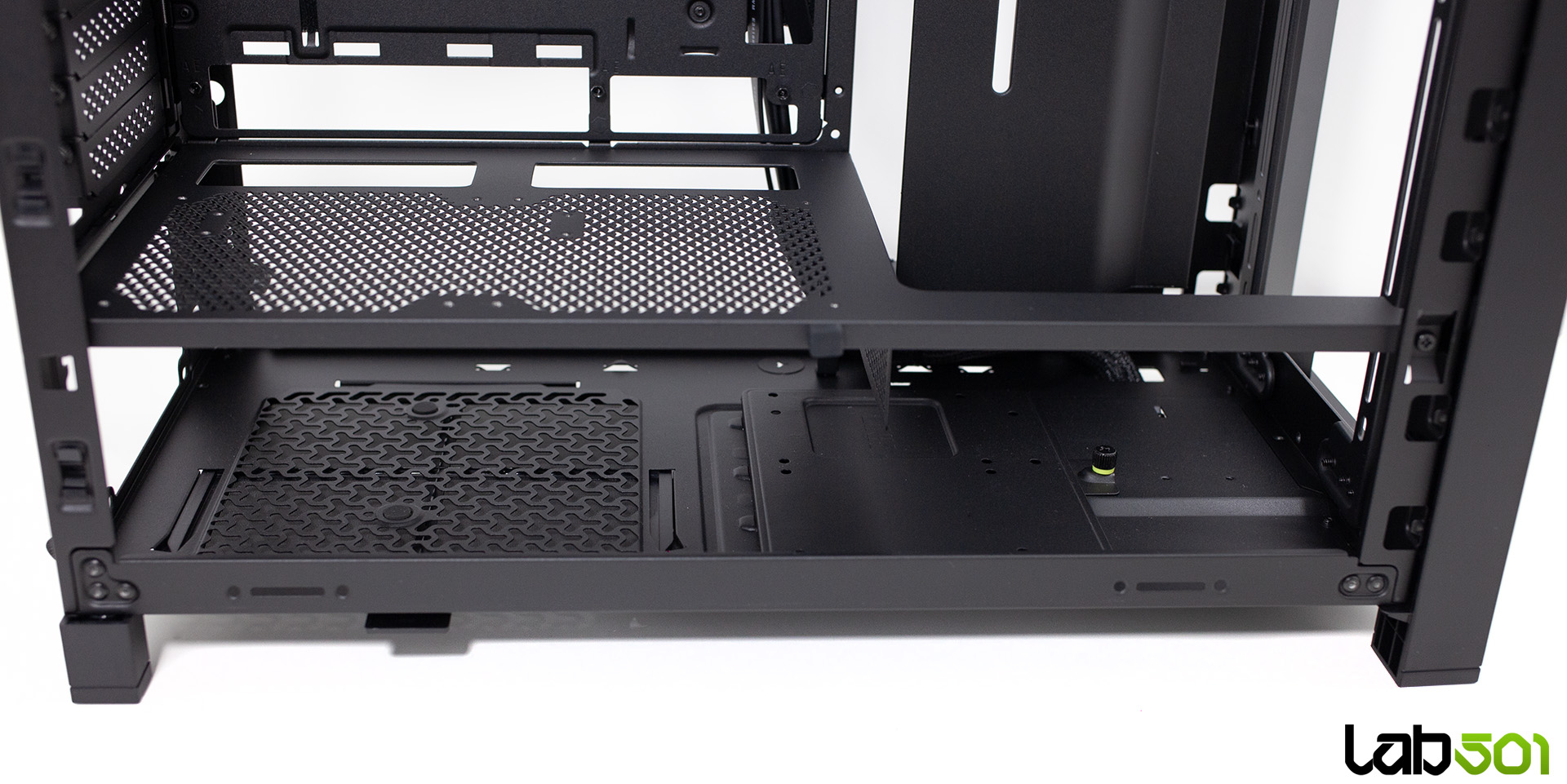

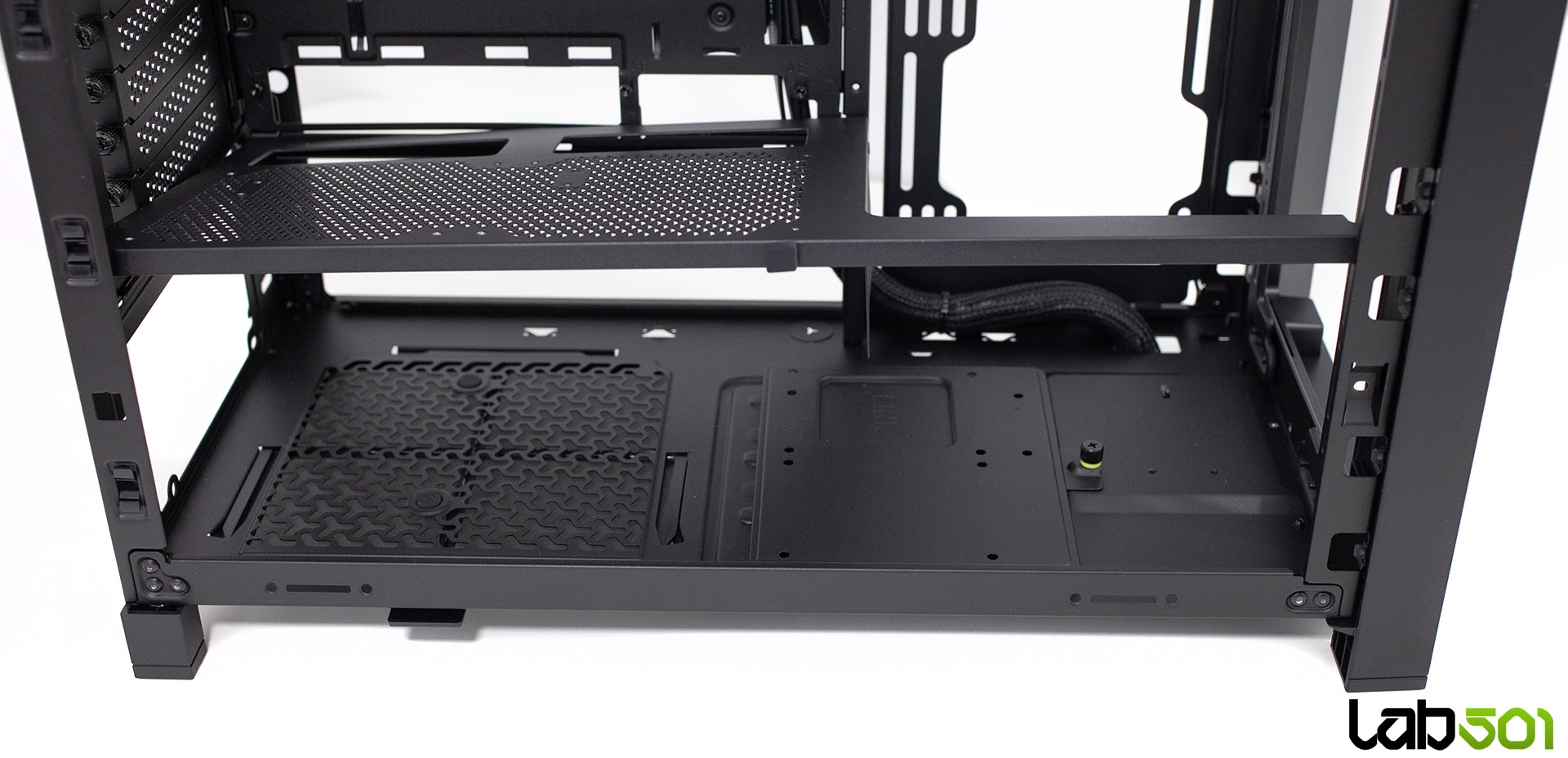

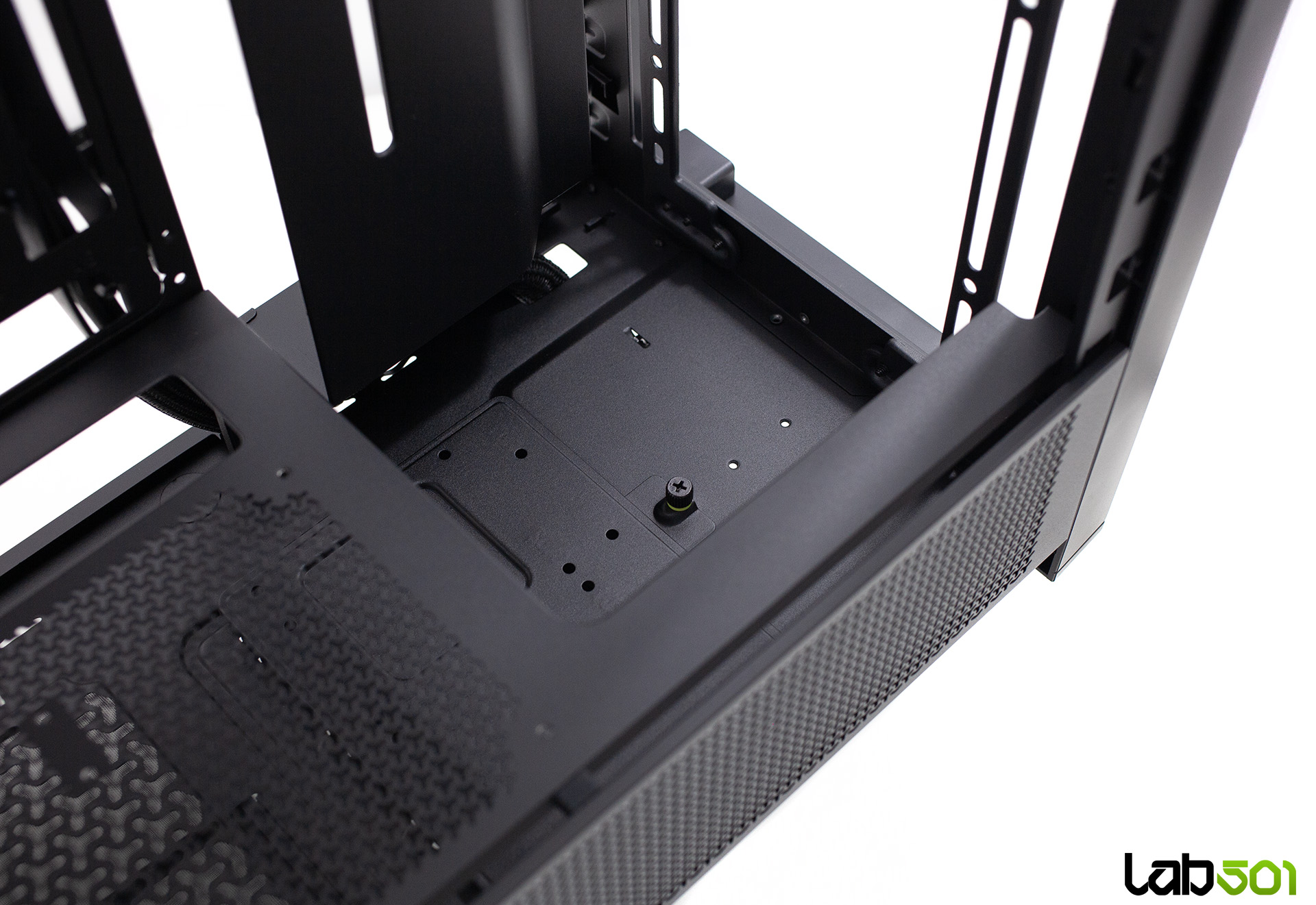

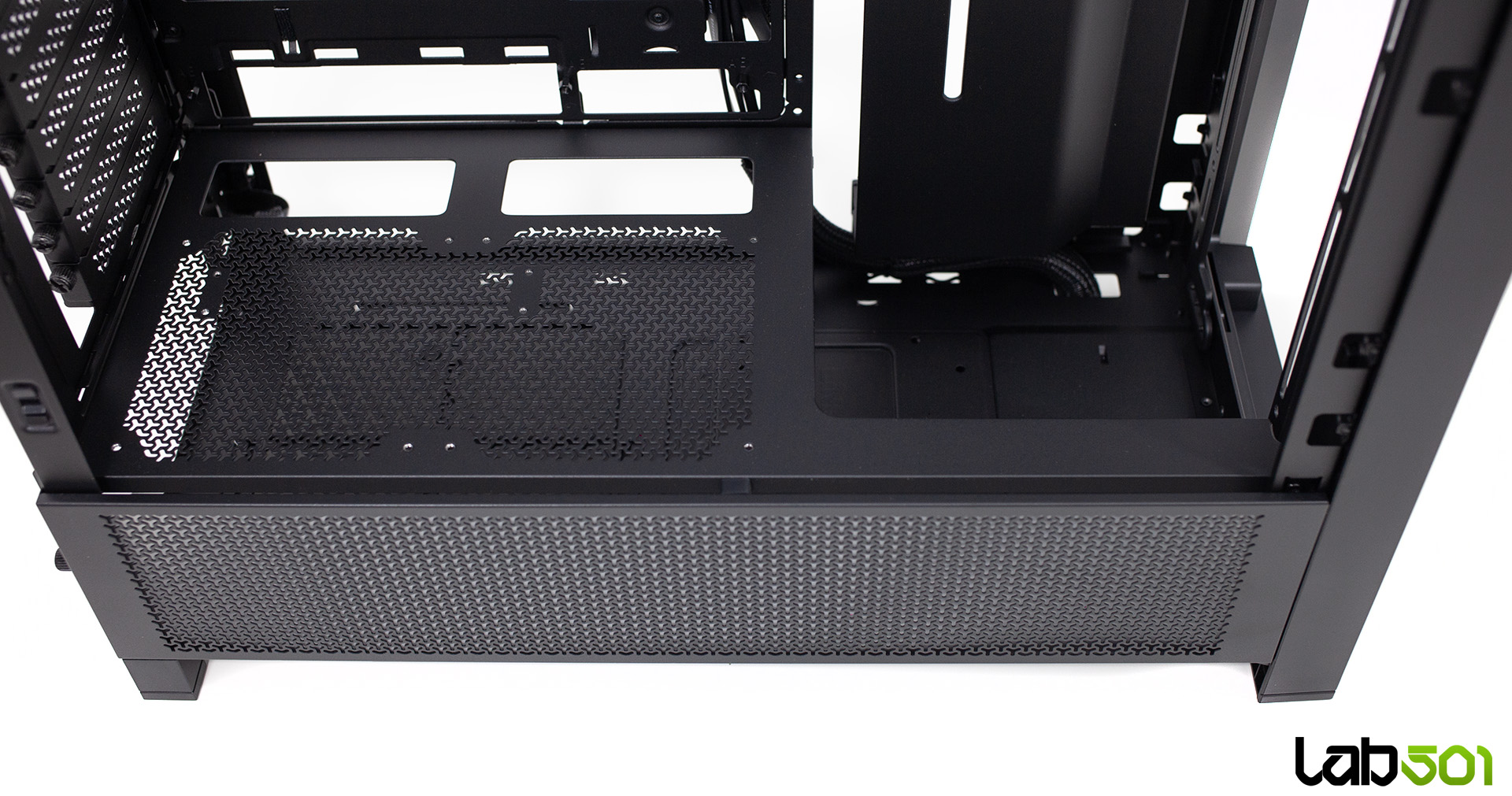

Eleganta cu care Corsair a implementat modularitatea in Frame 4000D este de apreciat – atat prin simplitatea procesului, cat si prin nivelul de flexibilitate oferit. Demontarea completa a mastii sursei permite accesul la zona inferioara a carcasei, fie pentru montarea unei unitati de 3.5”, fie pentru personalizarea panoului frontal perforat. Din fabrica, panoul mastii vine echipat pe interior cu un insert translucid ce ajuta la difuzia luminii in cazul utilizarii unei surse RGB sau a unor ventilatoare frontale iluminate. Efectul poate fi obturat prin montarea insertului opac inclus in pachetul de accesorii sau eliminat complet – insa trebuie mentionat ca in aceasta zona nu exista un filtru de praf dedicat. Partea superioara a mastii sursei este perforata si permite montarea a doua ventilatoare de 120 mm sau a unui riser Corsair, in functie de configuratia aleasa. Zonele de trecere pentru cabluri sunt bine gandite si usor accesibile.

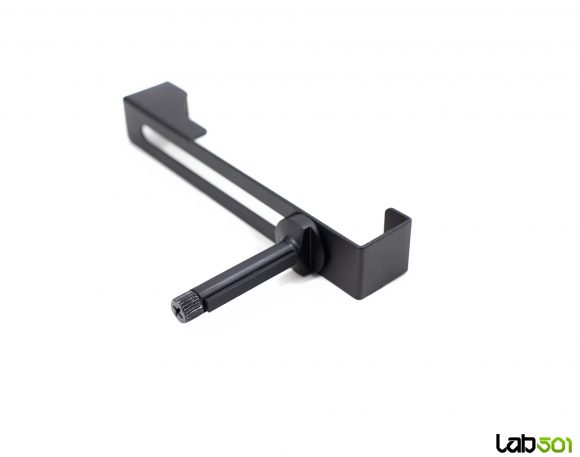

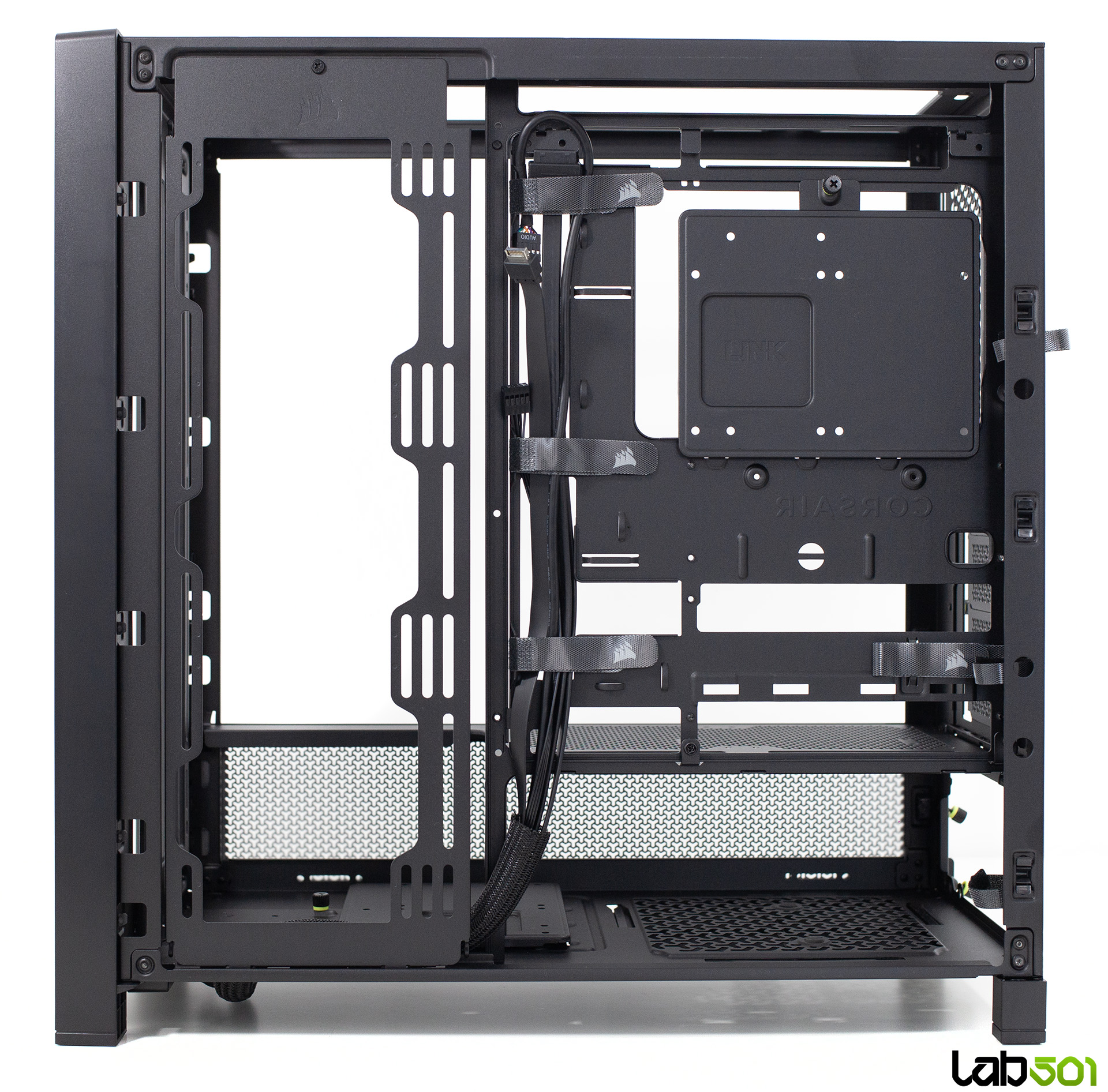

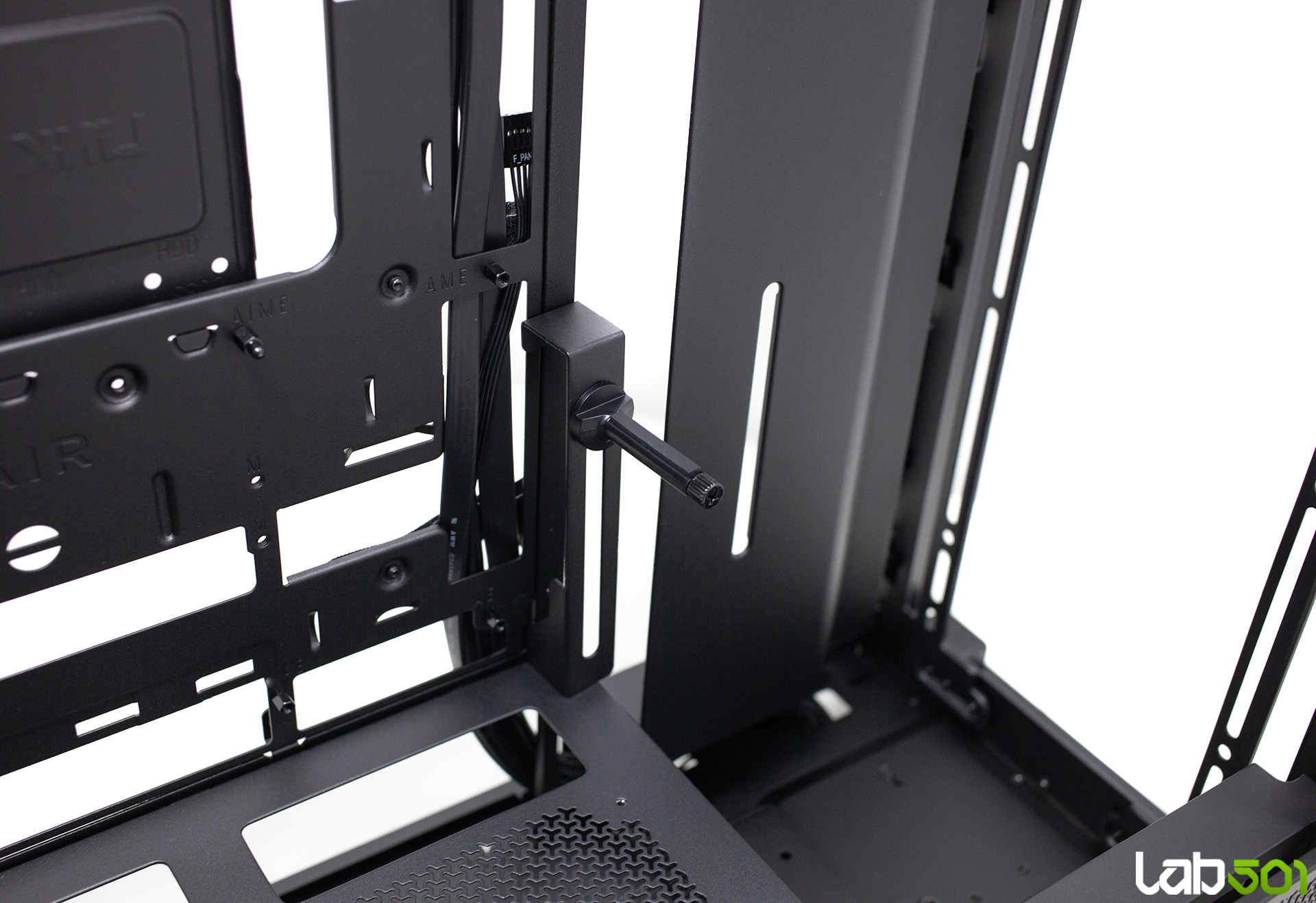

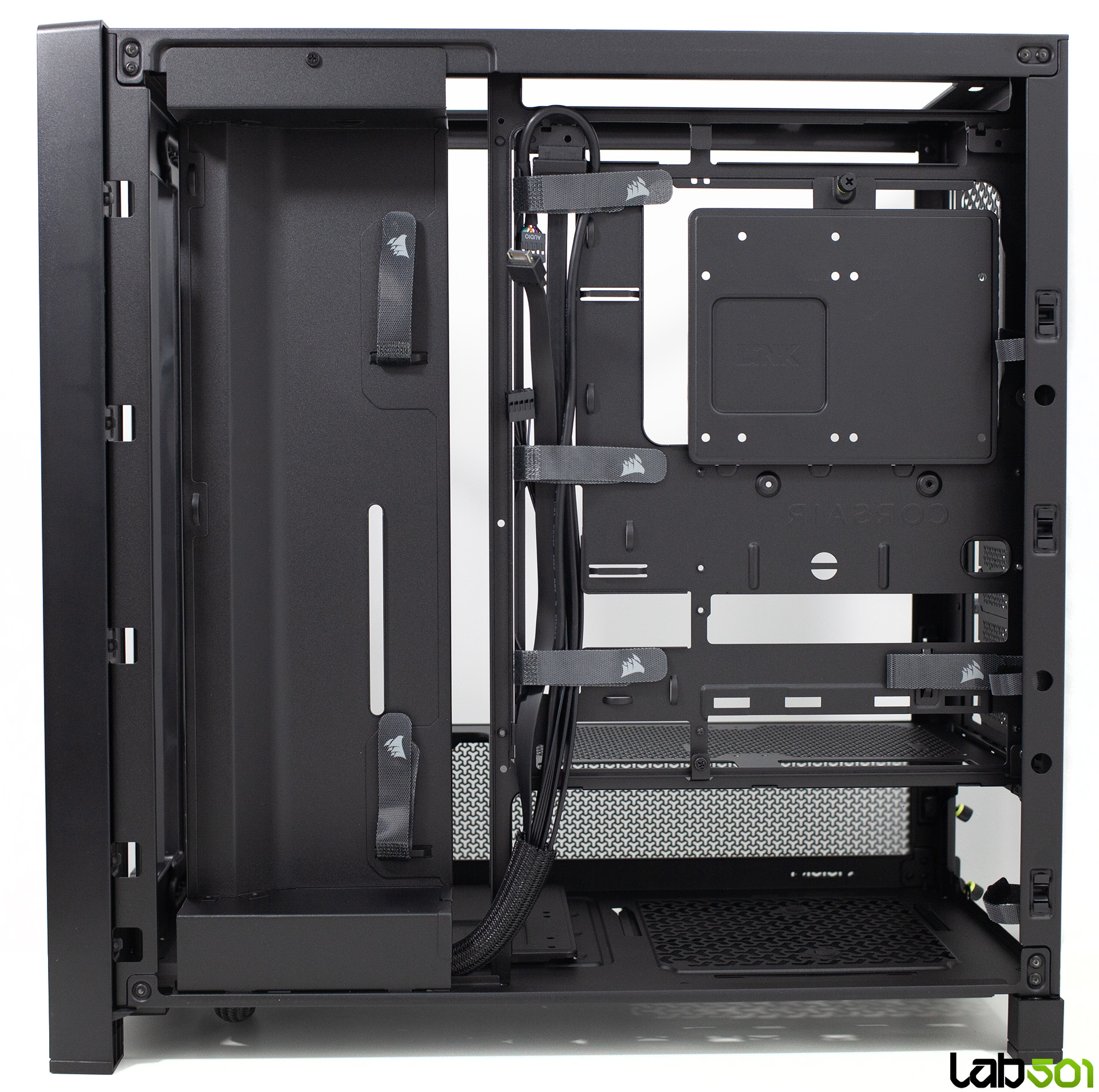

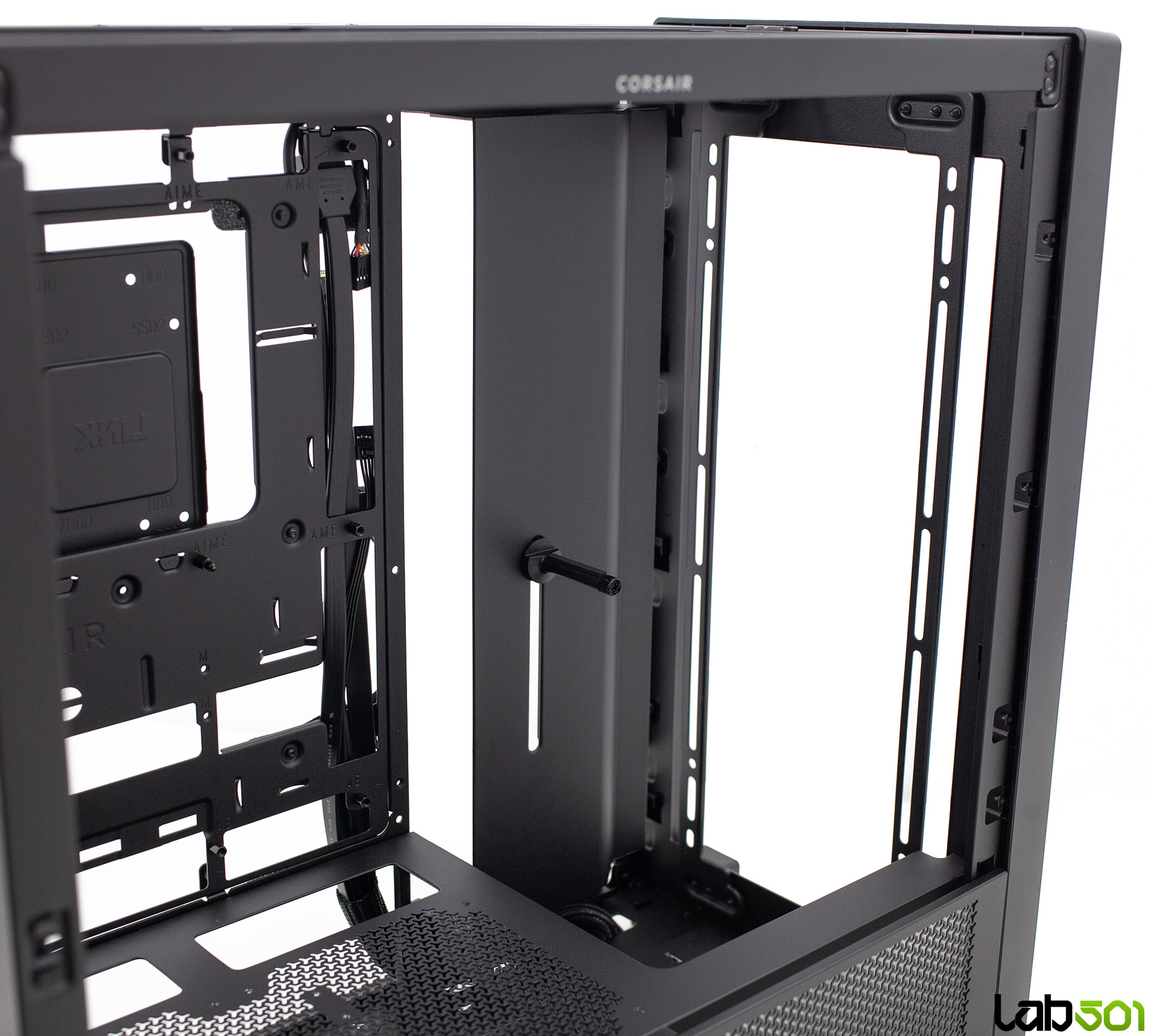

Atat tray-ul placii de baza, cat si masca metalica pentru cabluri sunt detasabile. Masca poate fi inlocuita cu bracket-ul lateral pentru ventilatoare, inclus in pachetul de accesorii, si permite montajul in doua pozitii diferite. Dincolo de rolul estetic, masca metalica functioneaza si ca suport pentru bratul ajustabil al placii video, dar si ca punct de ancorare pentru cabluri, prin intermediul benzilor velcro amplasate pe partea din spate8. Tot in pachetul de accesorii gasim si un suport ce se fixeaza de tray-ul placii de baza, mentinand sustinerea placii video chiar si atunci cand bracket-ul lateral este instalat.

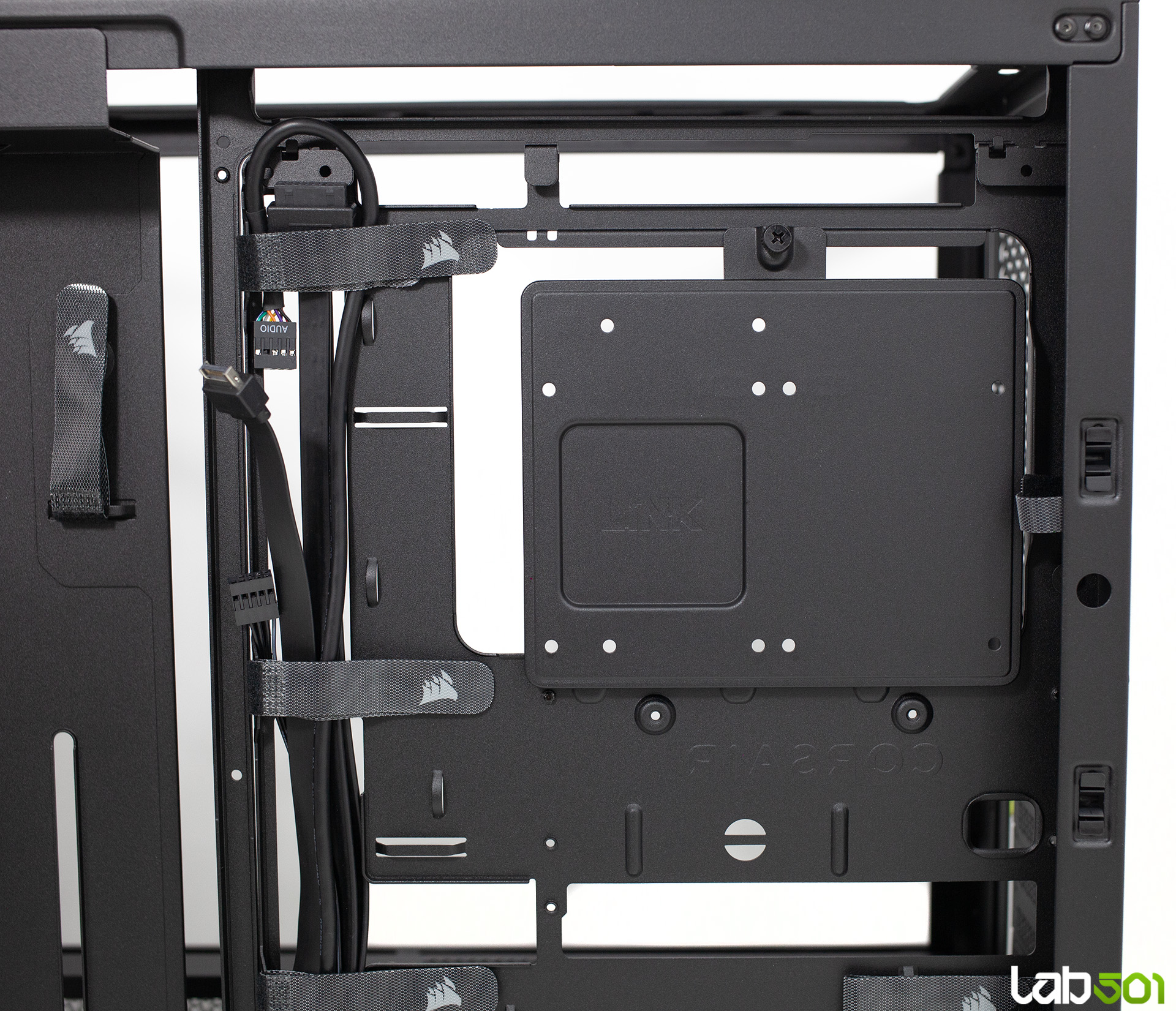

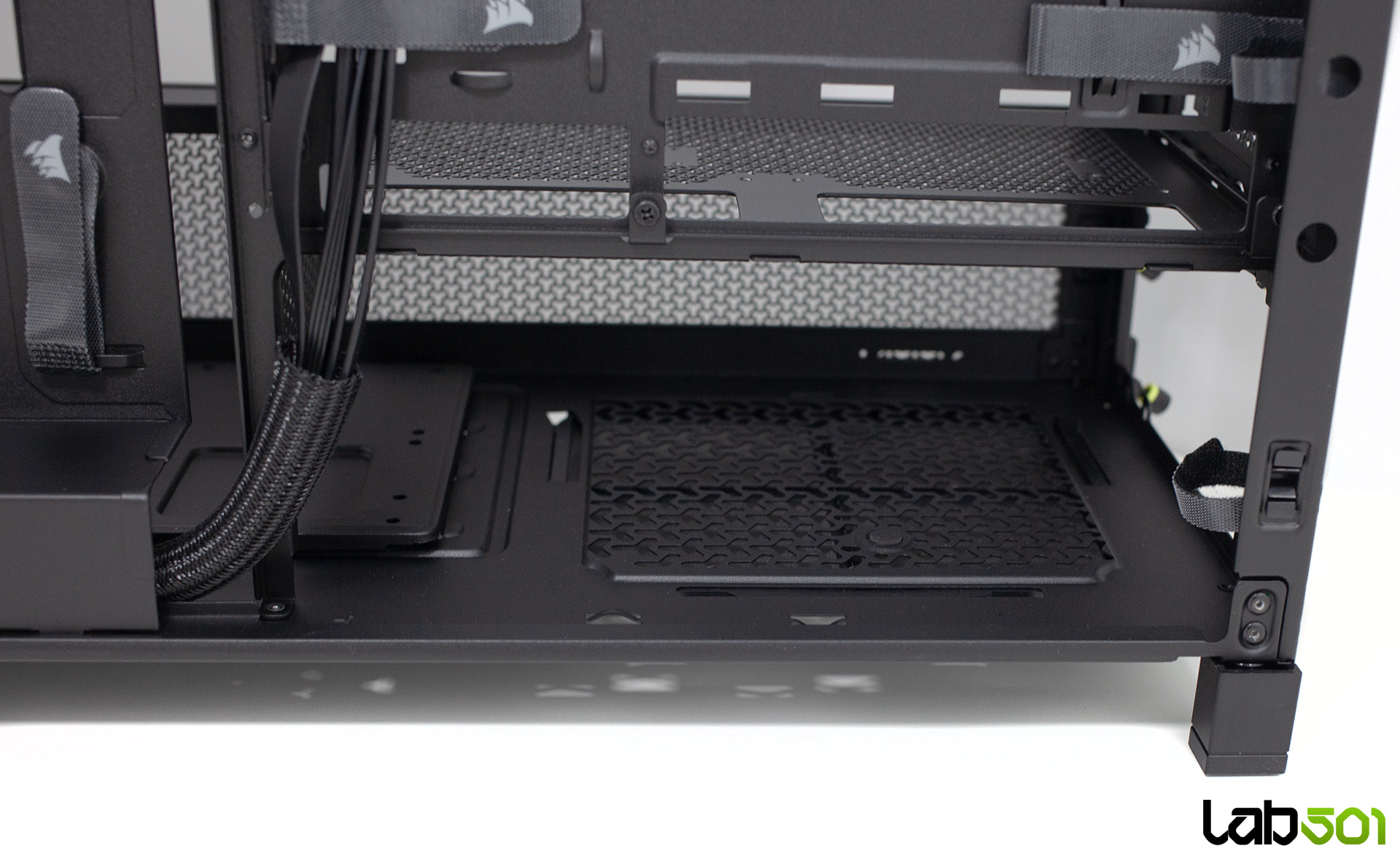

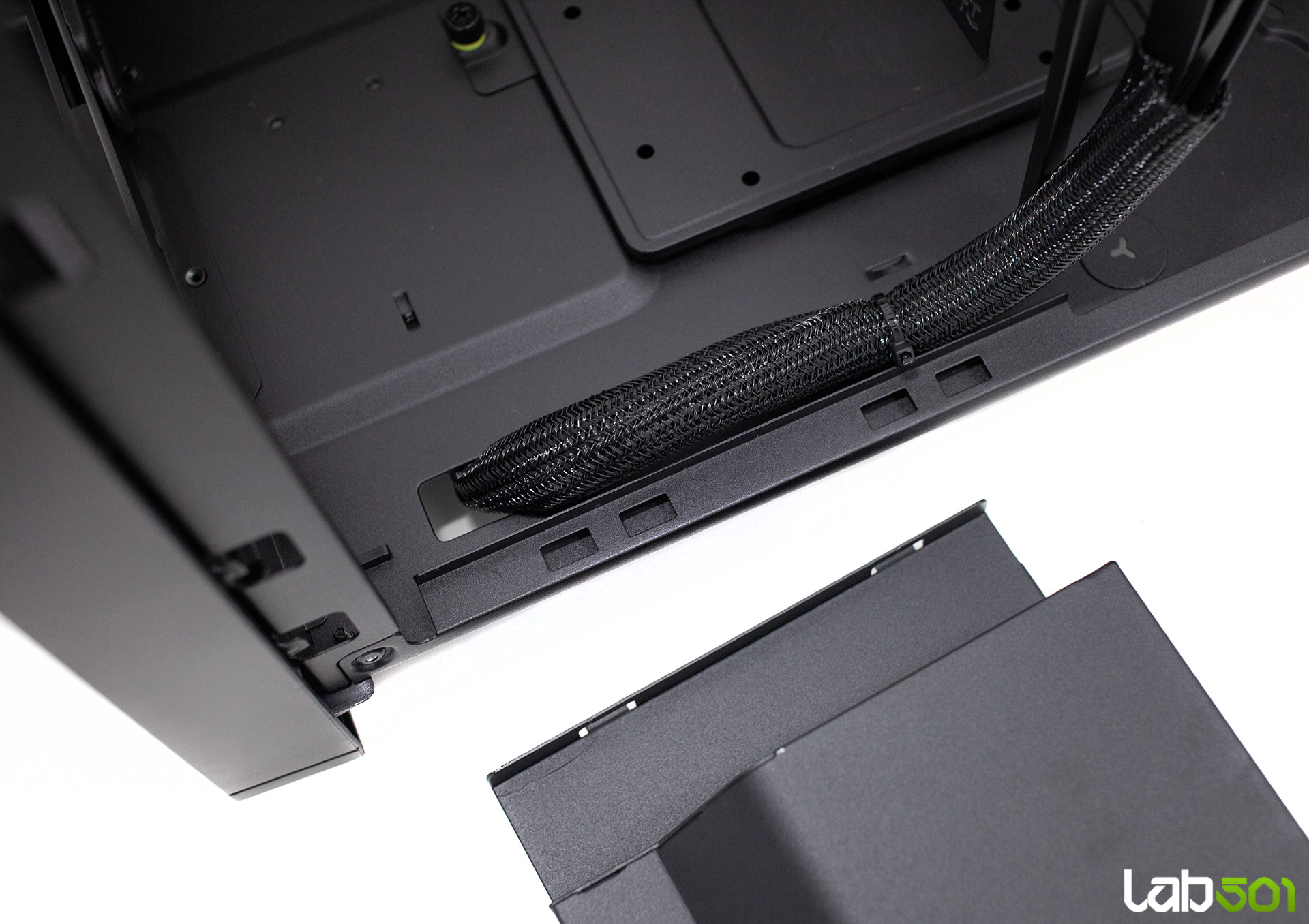

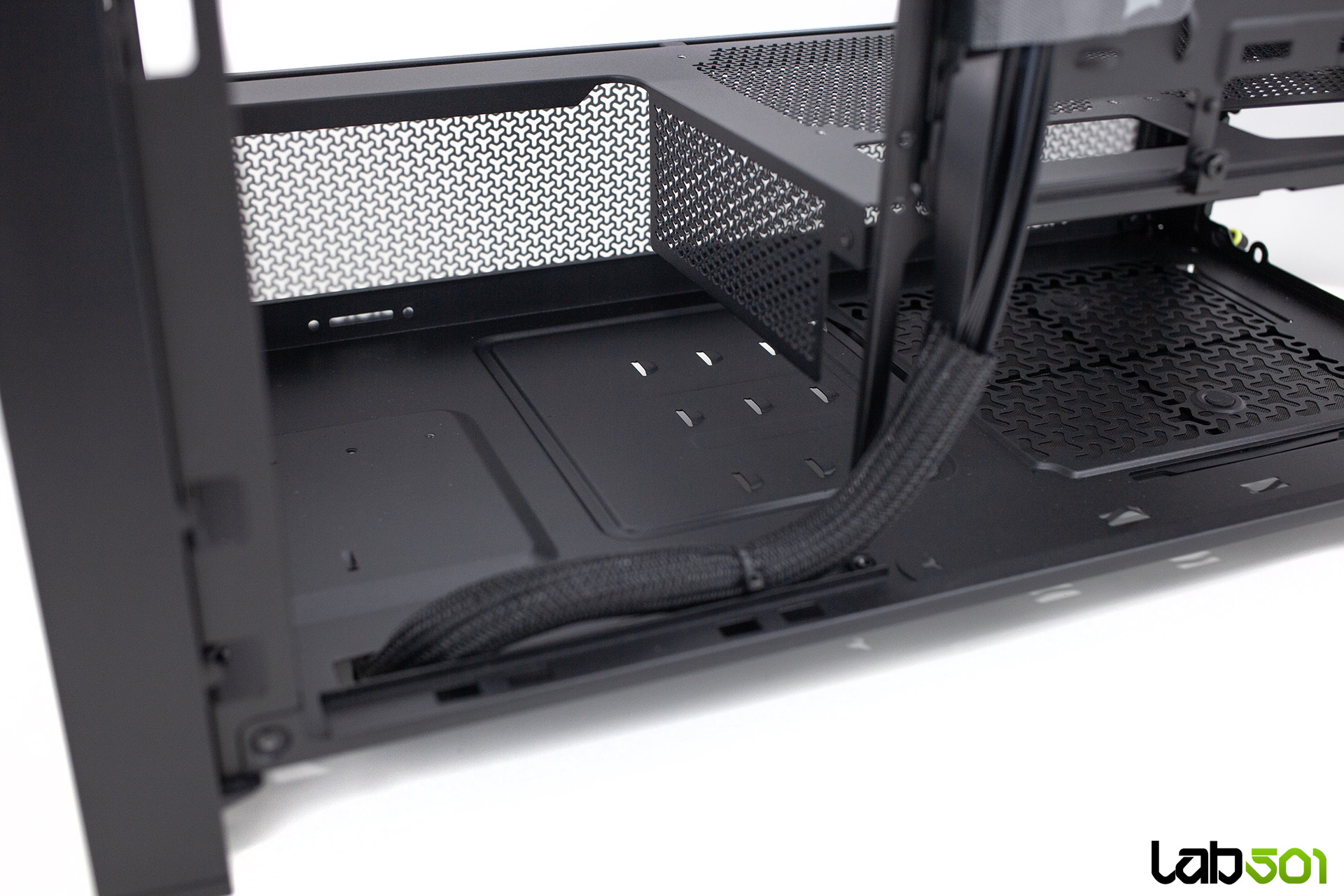

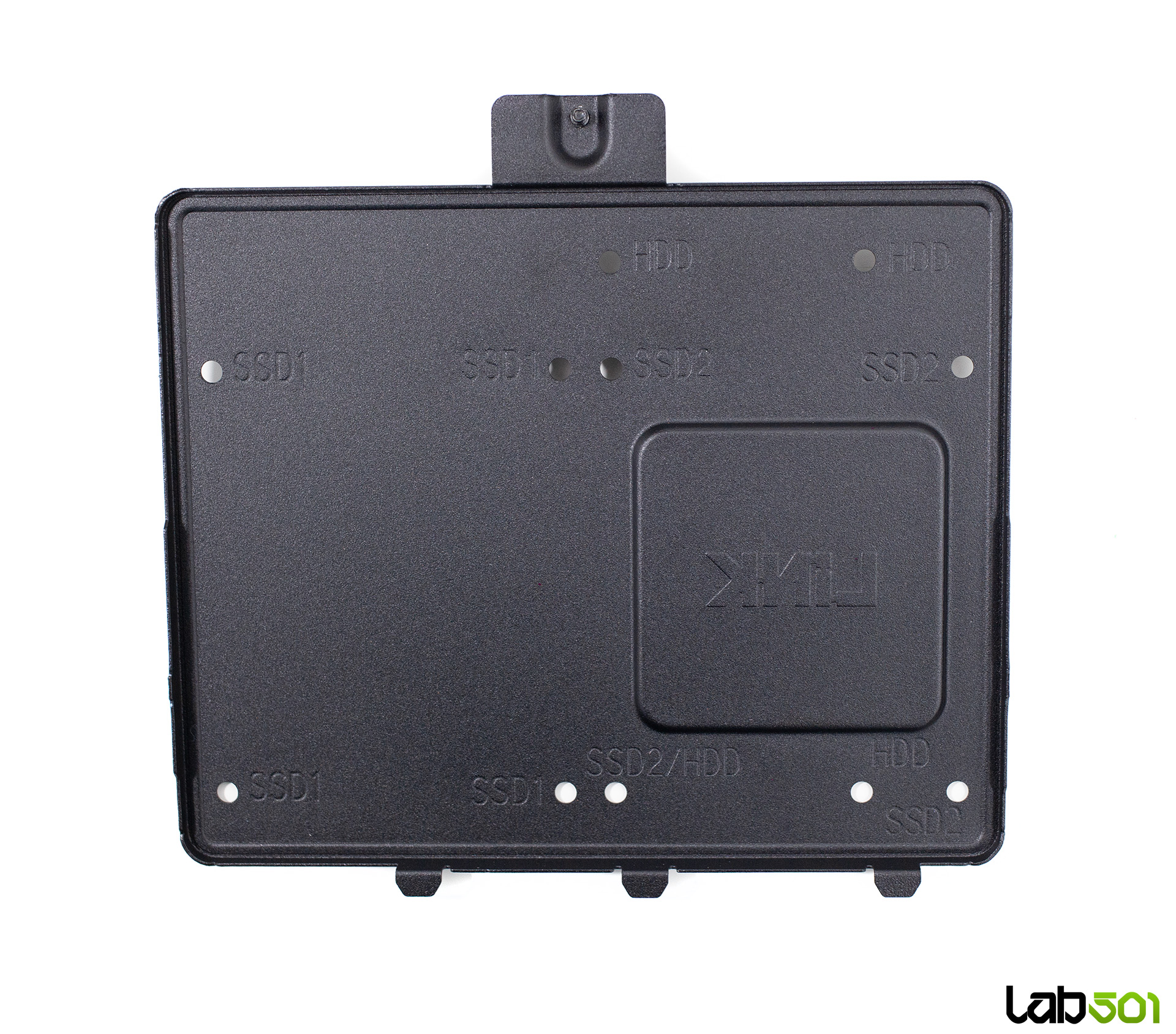

Corsair Frame 4000D poate sustine un maxim de doua unitati de stocare de 3.5” sau patru de 2.5”, acestea fiind instalabile pe cele doua suporturi metalice incluse – unul montat pe spatele tray-ului placii de baza si unul pe podea. Suportul superior serveste si drept gazda pentru controller-ul iCUE LINK (daca avem in sistem), situatie in care unitatile de stocare din aceasta zona trebuie relocate pe plate-ul inferior. In zona sursei gasim patru pad-uri anti-vibratii, iar lungimea maxima acceptata pentru sursa este de 220 mm. Indiferent daca folosim o sursa clasica, cu conectori orientati spre spate, sau o sursa Corsair RMx SHIFT (cu conectorii pe lateral), este de apreciat faptul ca zona laterala a carcasei este complet deschisa, facilitand astfel conectarea si gestionarea cablurilor fara batai de cap.
