Analiza interioara

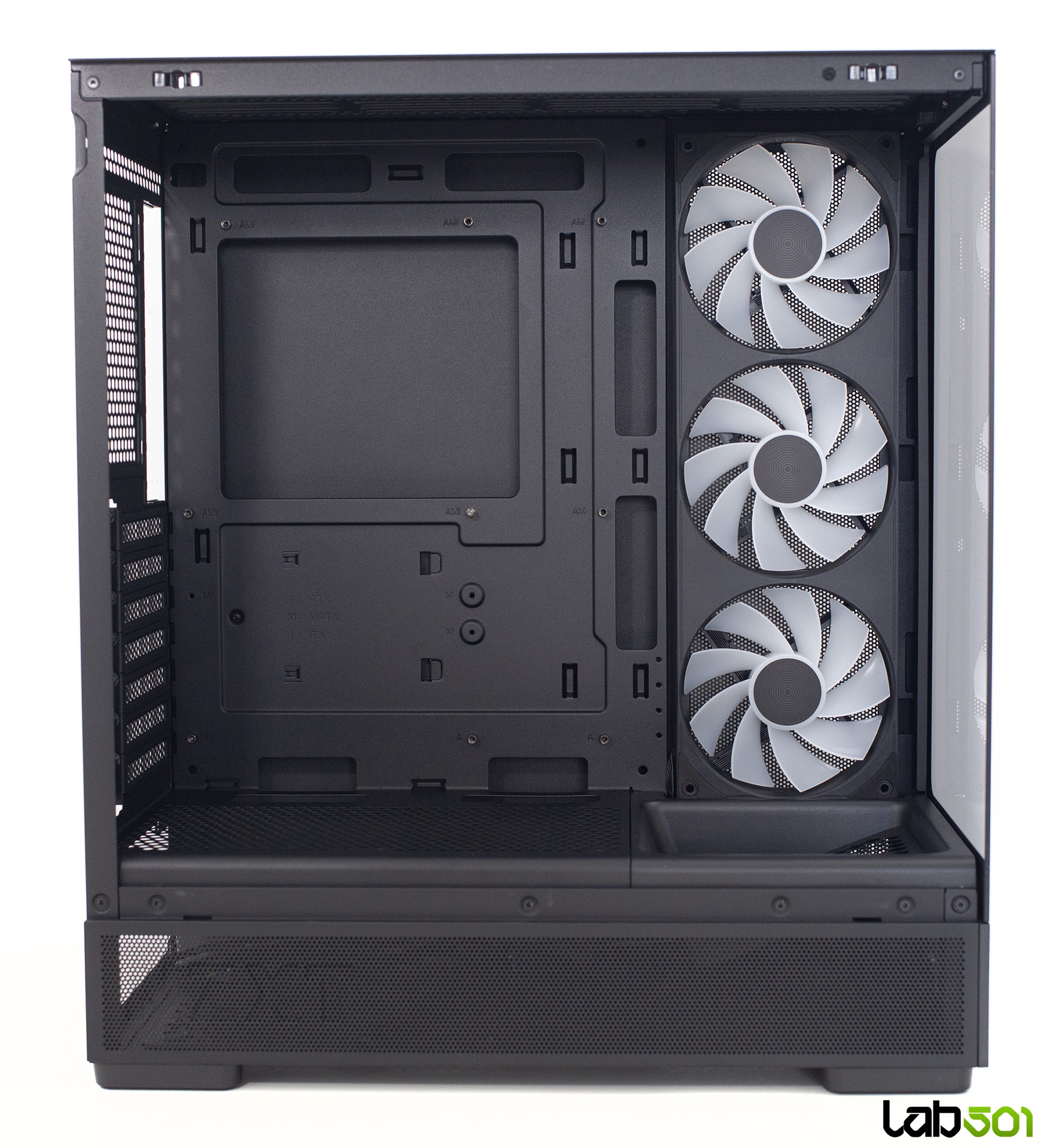

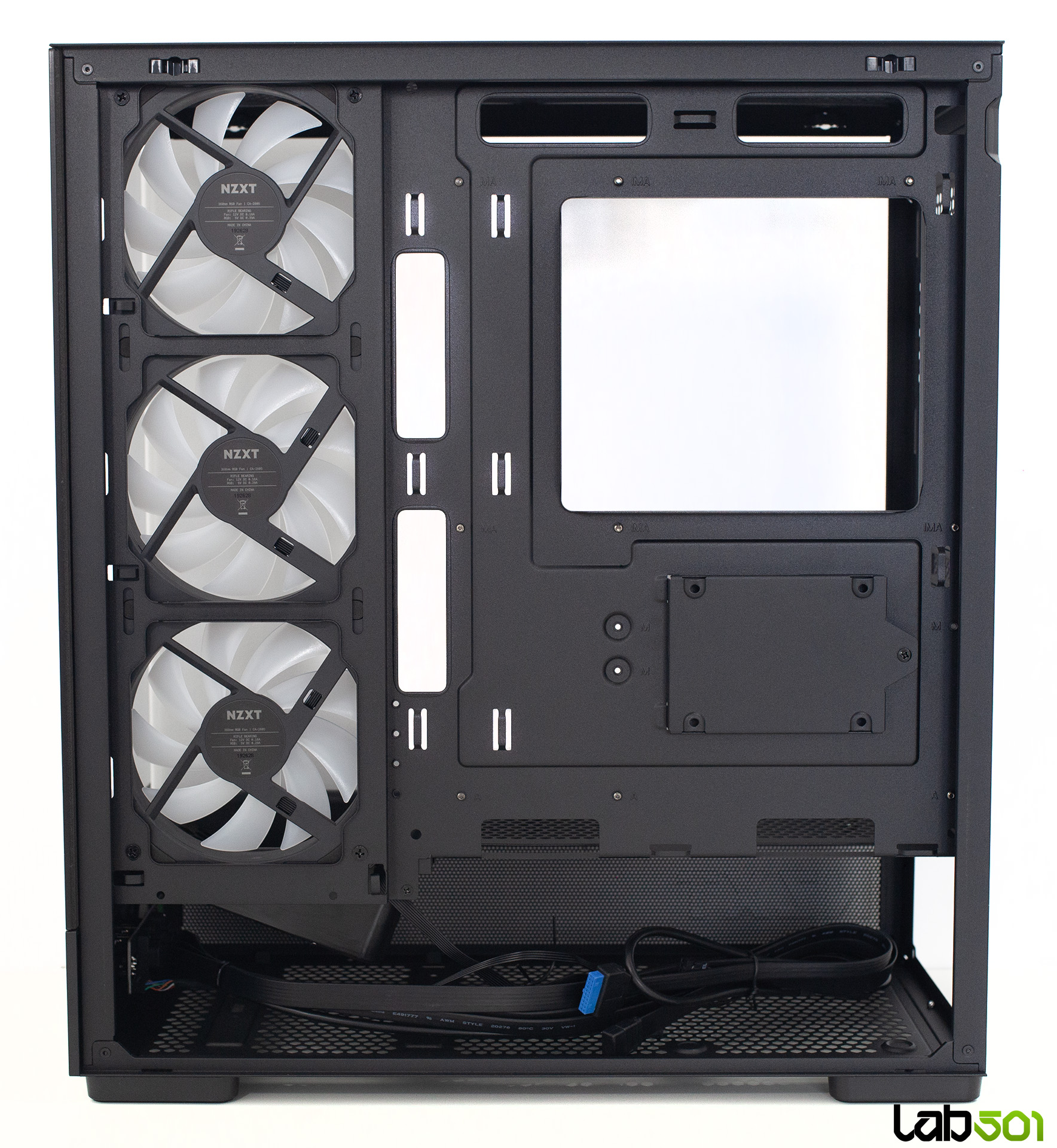

Layout-ul interior al carcasei NZXT S5 RGB este compatibil cu placi de baza ATX, Micro-ATX si Mini-ITX, fara suport pentru modelele cu conectori amplasati pe spate. Sursa de alimentare poate avea o lungime de pana la 200 mm, cooler-ul procesorului trebuie sa se incadreze in limita de 162 mm inaltime, iar pentru placa video avem la dispozitie pana la 415 mm pe lungime.

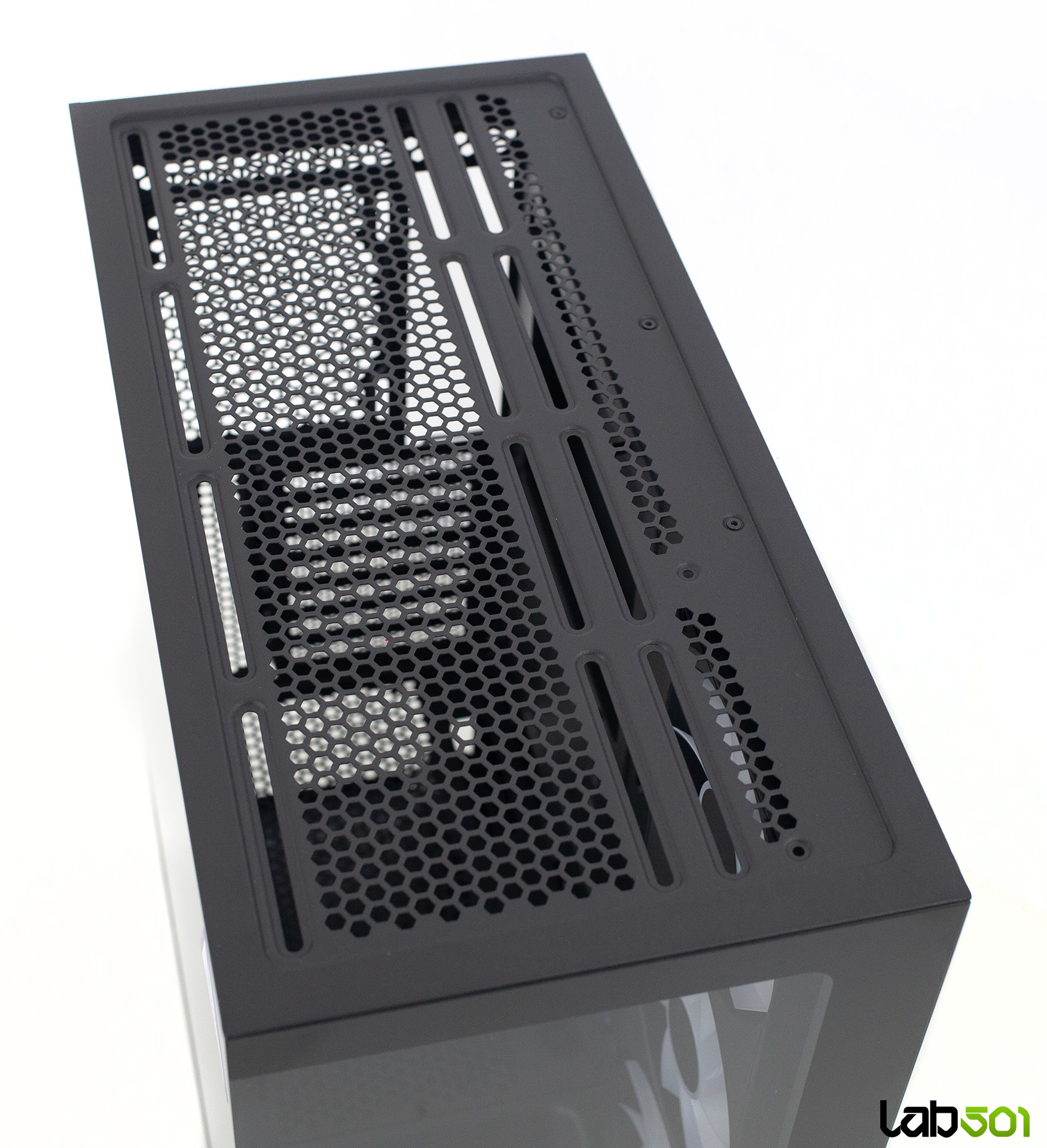

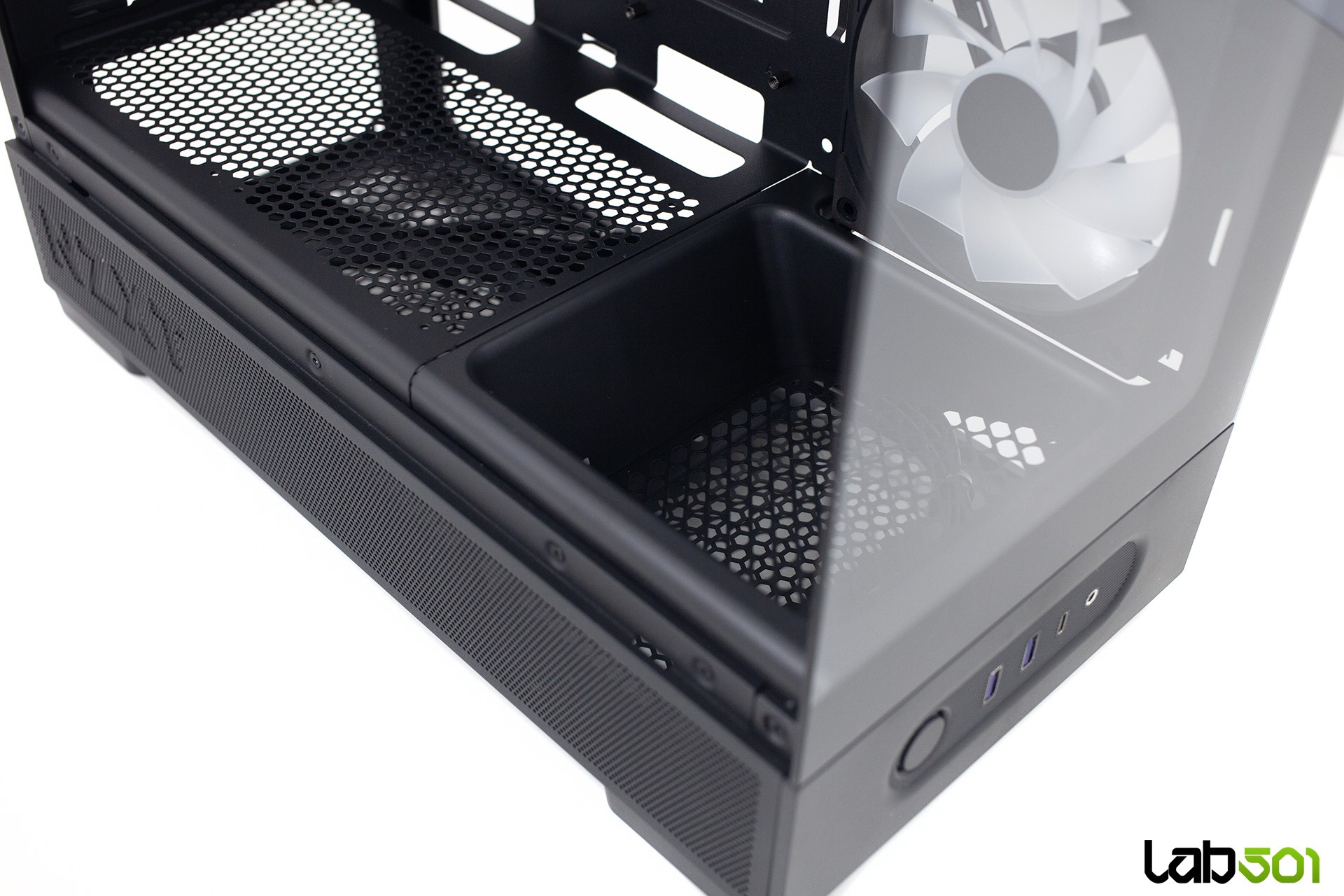

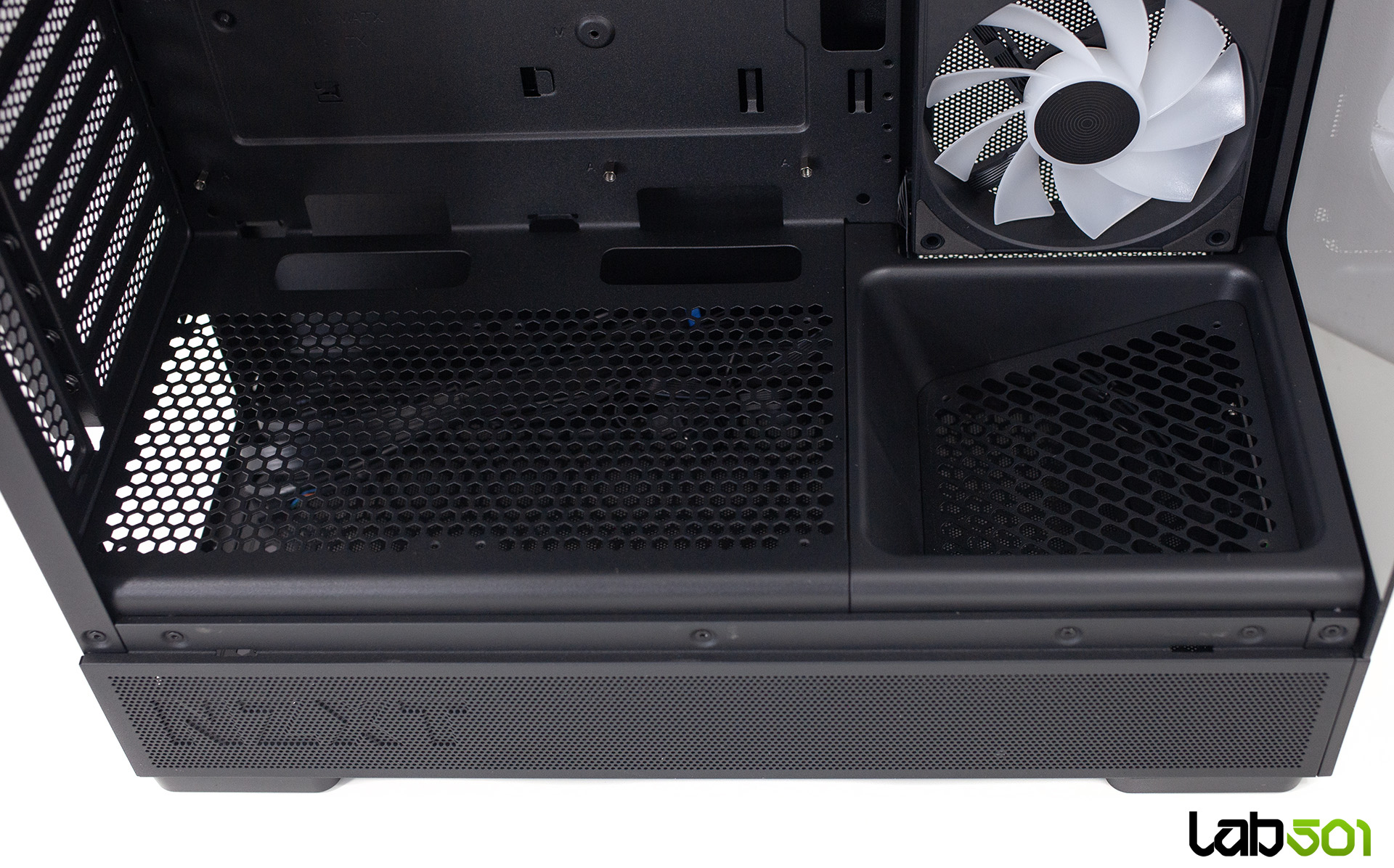

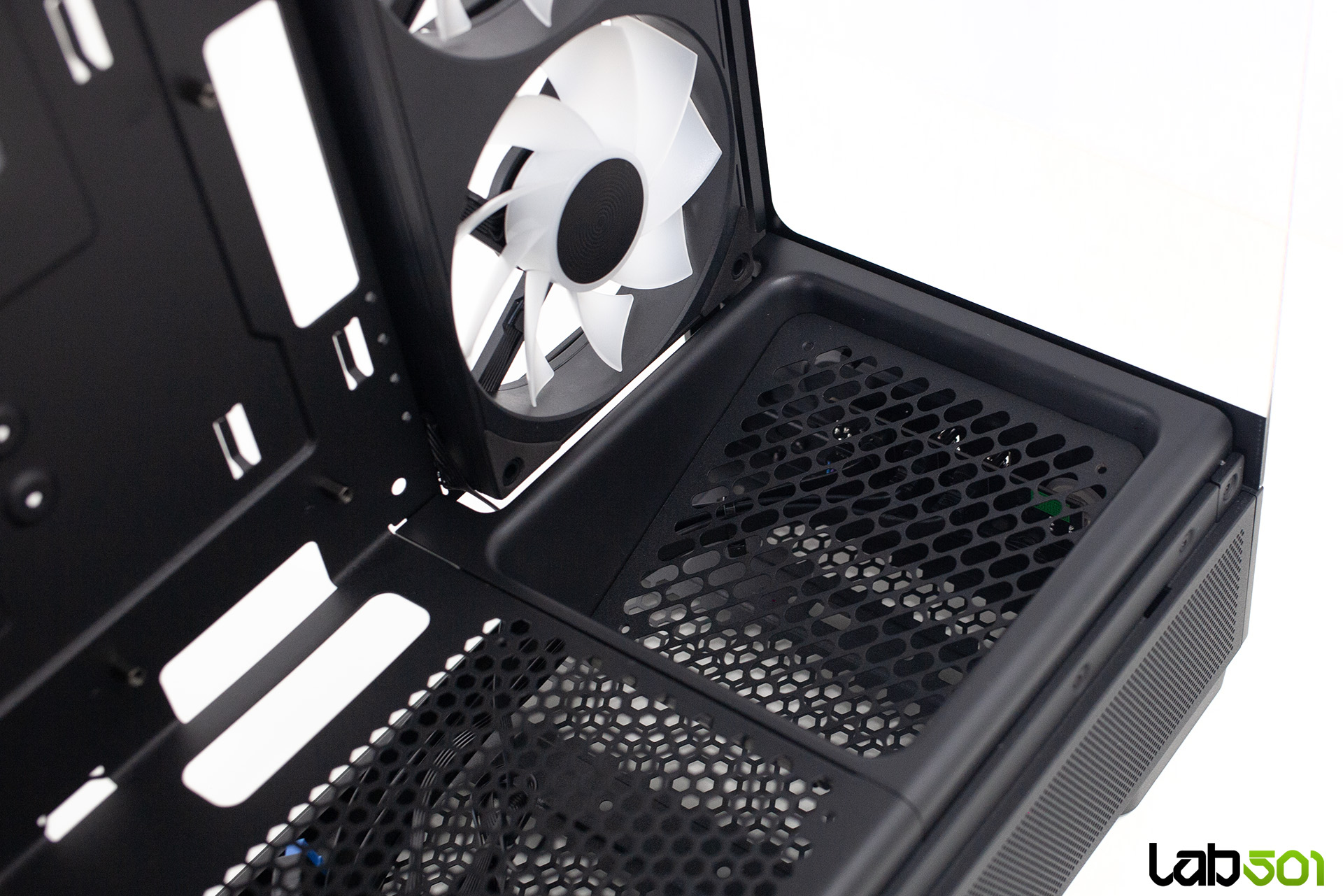

Carcasa poate gazdui pana la zece ventilatoare de 120 mm: trei in lateral, trei pe plafon, unul in spate si trei in partea inferioara. Dintre acestea din urma, doua se monteaza pe masca perforata a sursei, iar al treilea este amplasat pe un suport din plastic inclinat spre placa video. Pe plafon pot fi instalate, alternativ, doua ventilatoare de 140 mm. Pentru racirea cu lichid, NZXT specifica suport pentru radiatoare de pana la 360 mm pe plafon.

Pentru montajul unui radiator pe plafon, grosimea totala a ansamblului radiator + ventilatoare trebuie sa se incadreze in 53 mm, in timp ce module de memorie trebuie sa abia o inaltime mai mica de 52 mm. Prin urmare, compatibilitatea trebuie verificata inclusiv din acest punct de vedere, nu doar in functie de lungimea radiatorului. Un model precum ARCTIC Liquid Freezer III 360, cu o grosime de peste 60 mm cu tot cu ventilatoare, depaseste aceasta limita.

In configuratia standard, circulatia aerului este generata de cele trei ventilatoare laterale, iar aerul introdus in carcasa este evacuat prin deschiderile disponibile, inclusiv cele din plafon si din spate. Pentru sistemele cu un consum ridicat, merita luata in calcul completarea ventilatiei cu un ventilator de evacuare in spate si, dupa caz, cu ventilatoare sau un radiator pe plafon.

Ansamblul de ventilatoare inclus foloseste un conector PWM cu patru pini pentru alimentare si controlul turatiei, respectiv un conector ARGB de 5 V cu trei pini pentru iluminare. Acestea se conecteaza la headerele corespunzatoare ale placii de baza, carcasa nefiind echipata cu un controller dedicat.

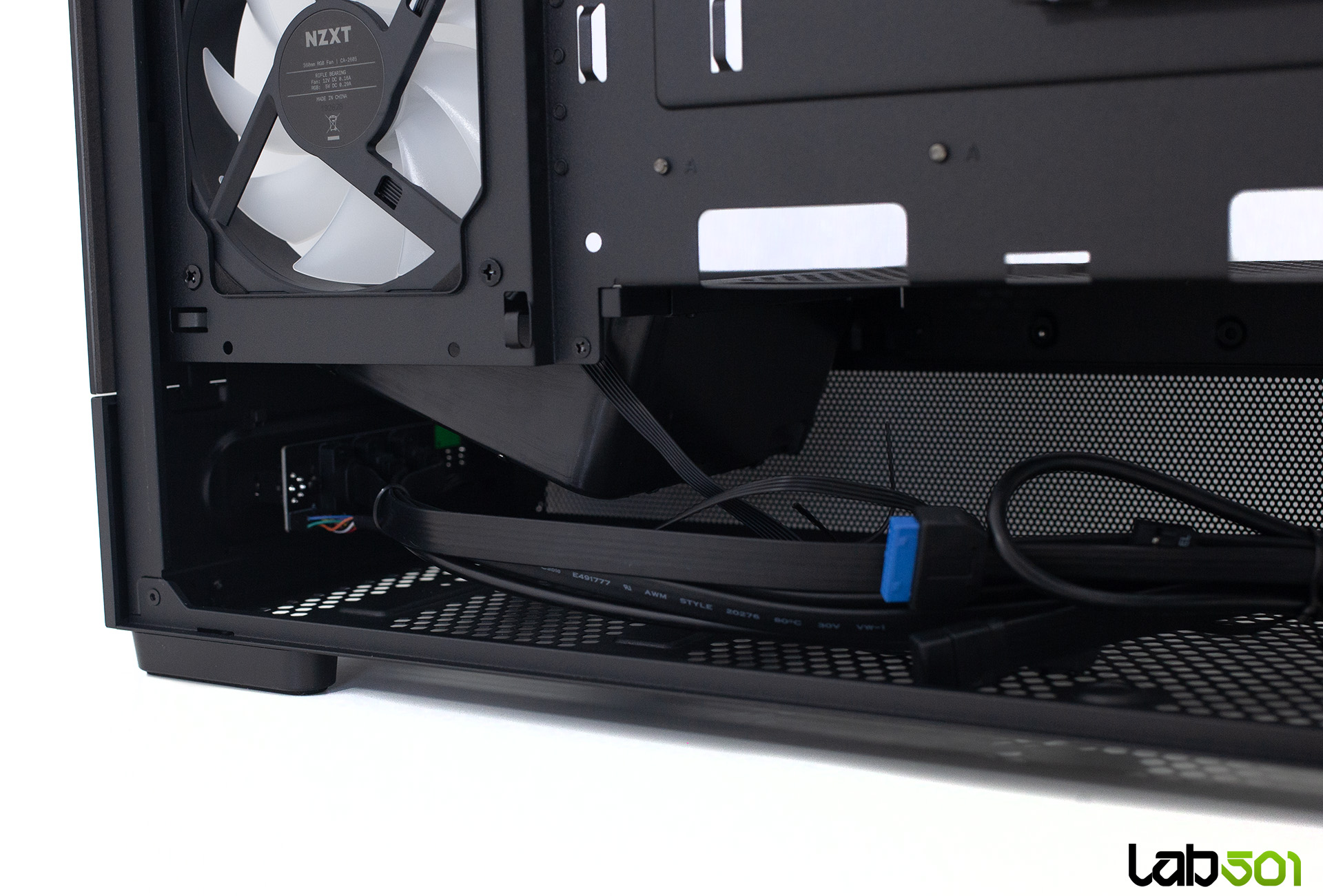

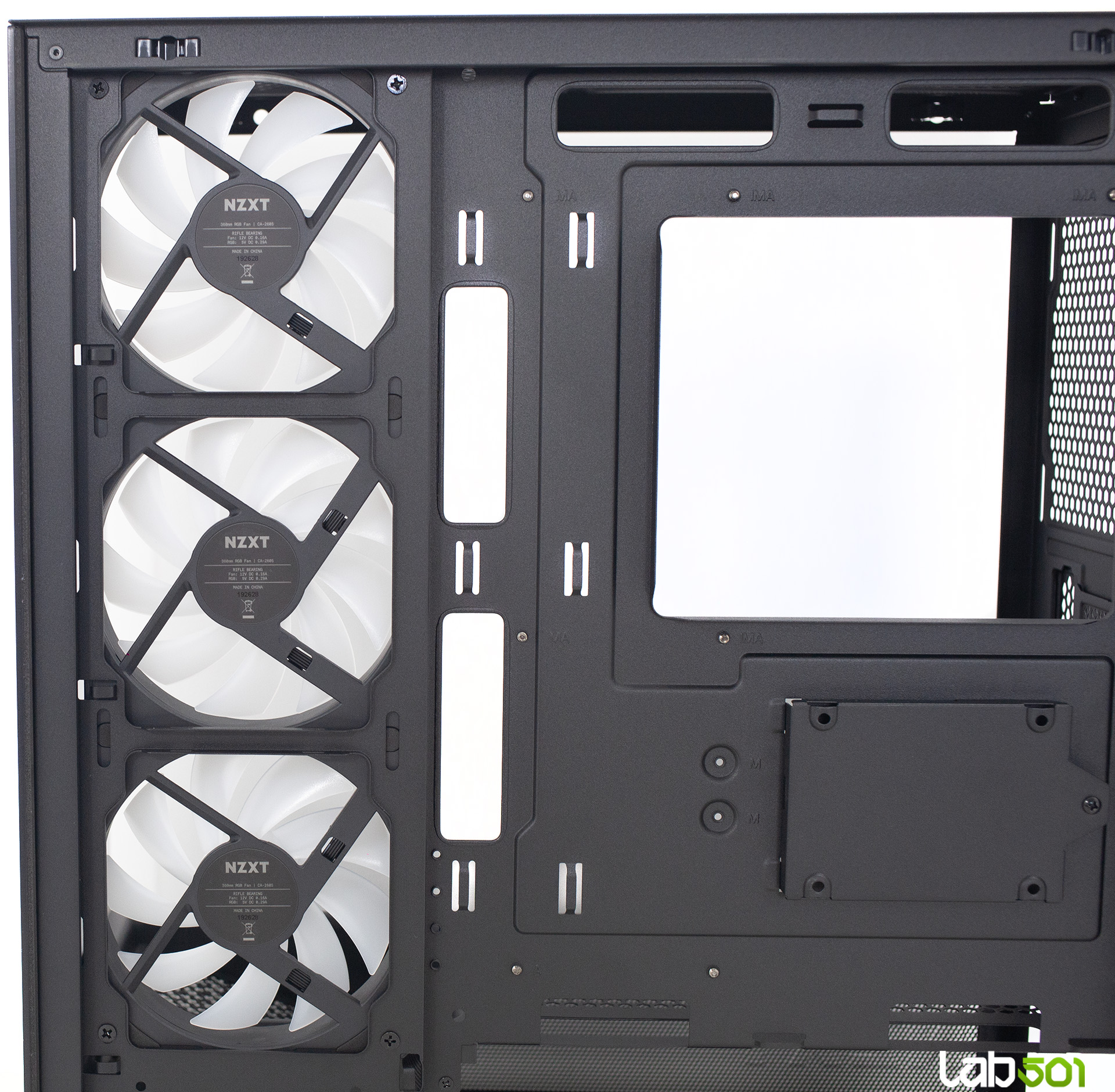

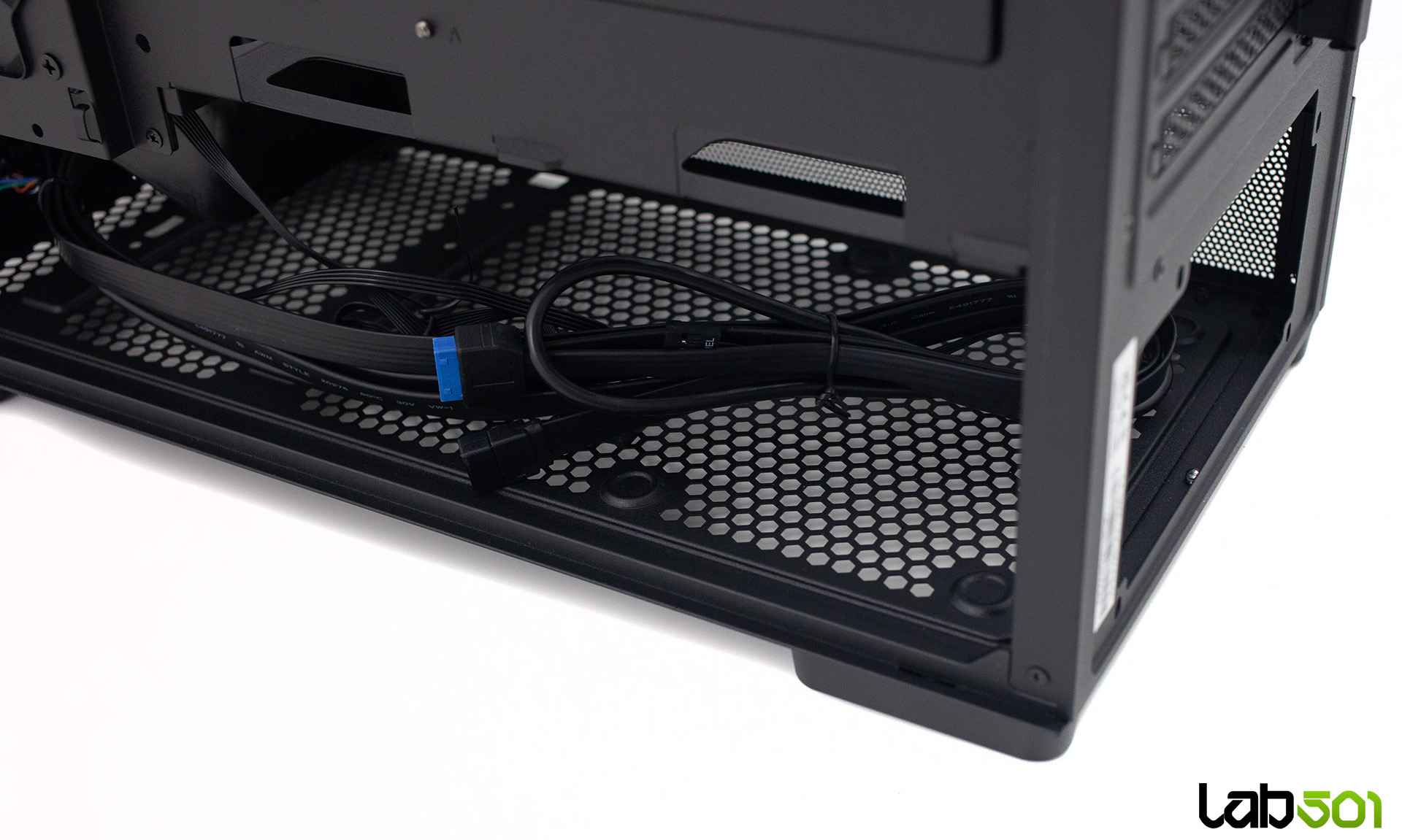

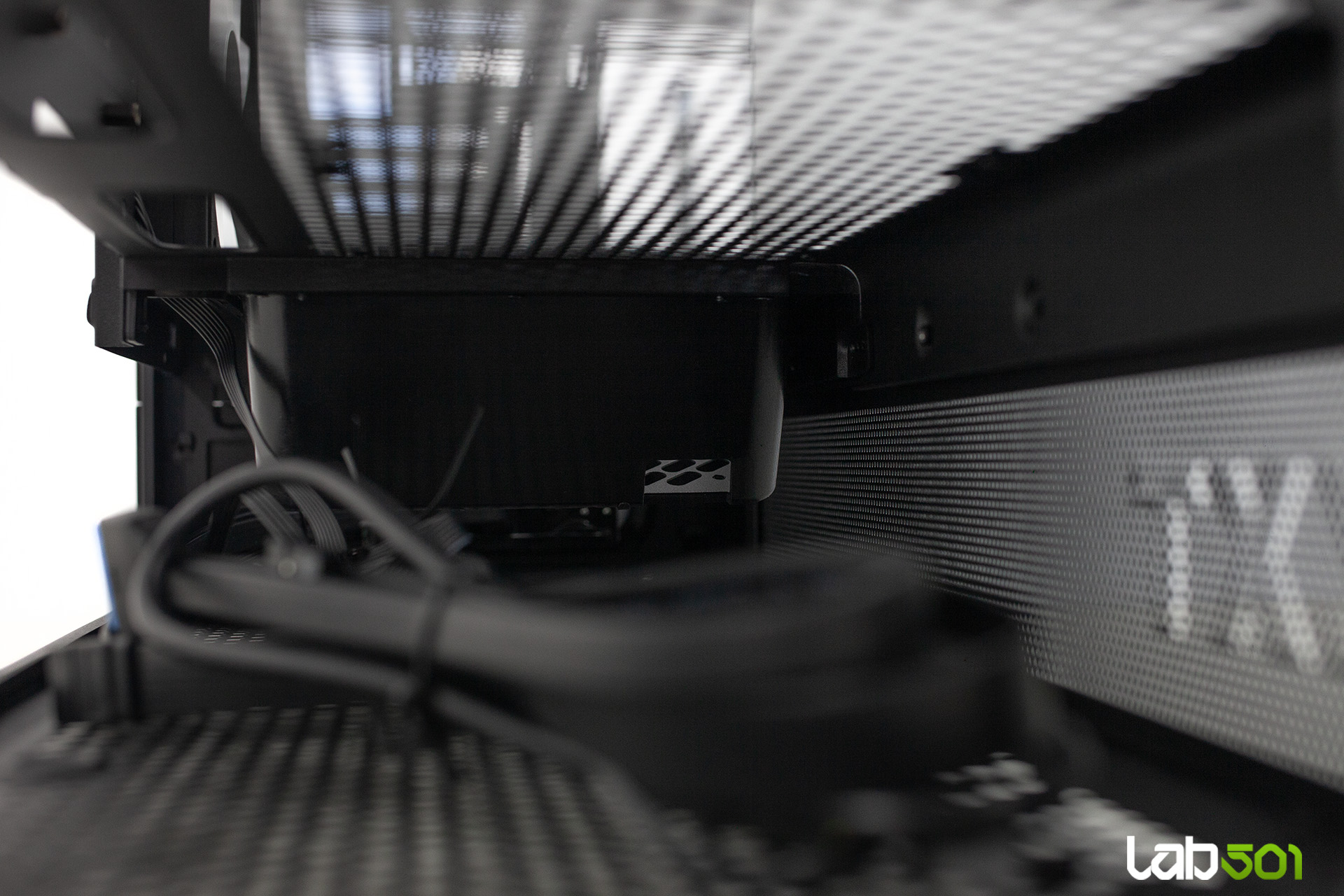

Tray-ul placii de baza dispune de decupaje pentru trecerea cablurilor bine amplasate si finisate corespunzator, iar in spatele acestuia sunt prevazute suficiente puncte de ancorare pentru cable management. Tot aici gasim suportul metalic pentru o unitate de 2.5″, in timp ce o unitate de 3.5″ poate fi montata pe podea, sub suportul inclinat al ventilatorului frontal inferior. Compartimentul sursei nu dispune de pad-uri pentru amortizarea vibratiilor si poate fi folosit si pentru asezarea cablurilor neutilizate, spatiul disponibil depinzand de lungimea sursei instalate.
