Analiza interioara

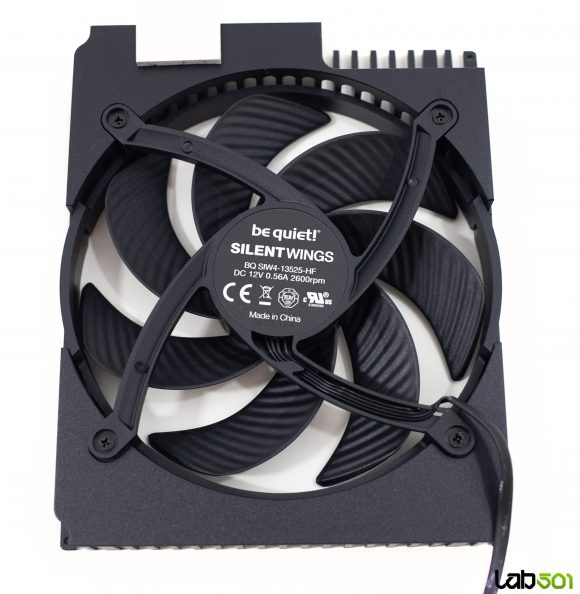

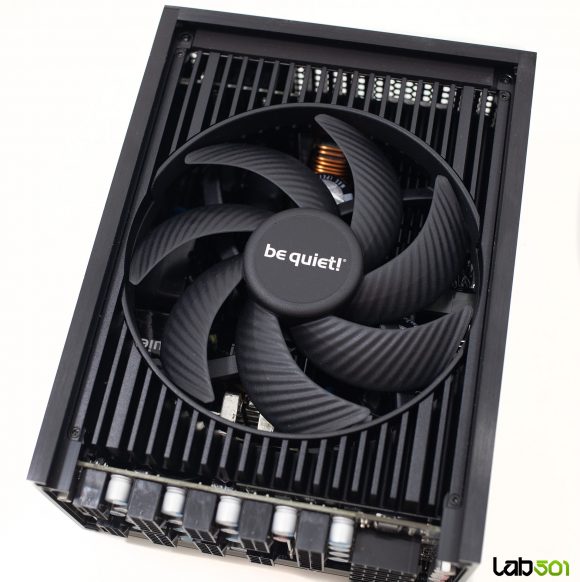

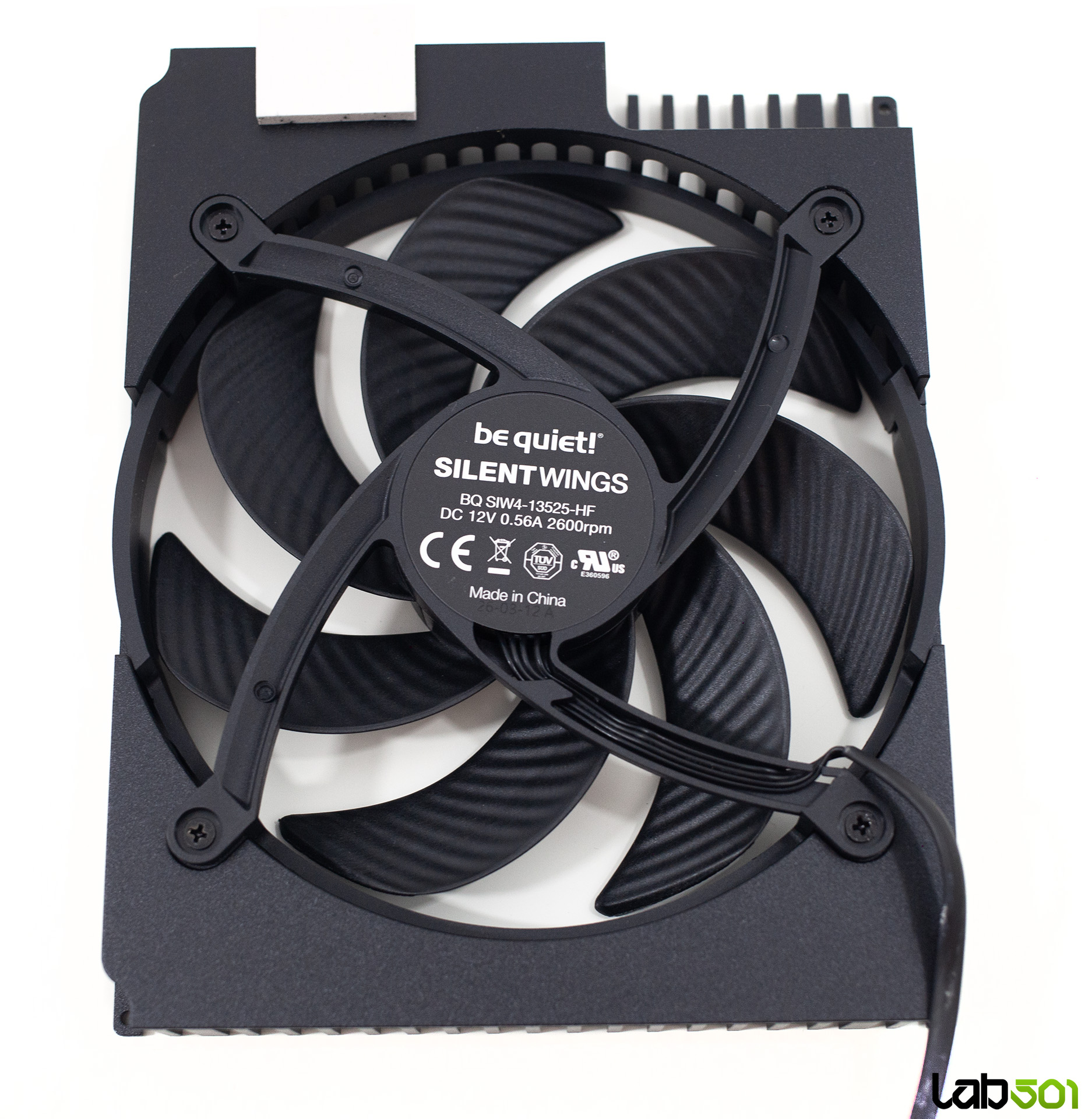

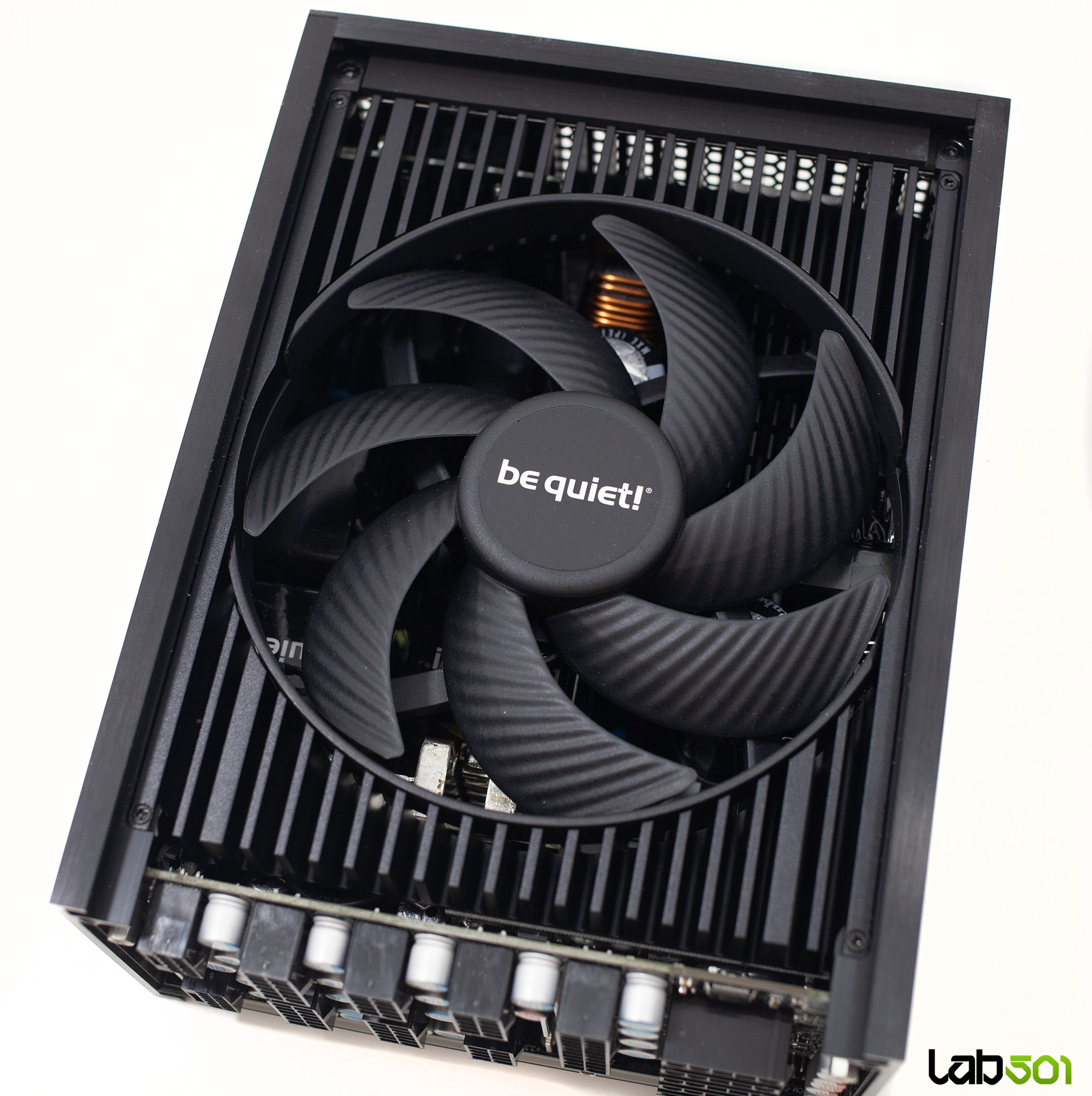

Ventilatorul Silent Wings, un model proprietar be quiet!, este montat in sistem „floating”, fara o rama perimetrala clasica, fiind astfel izolat de vibratii si fixat direct in ansamblul unui radiator masiv din aluminiu. Acesta preia caldura de la componentele care disipa cea mai multa putere prin intermediul unor pad-uri termice, contribuind la racirea pasiva a platformei. Este vorba despre modelul BQ SIW4-13525-HF, similar cu Silent Wings 4 disponibil in retail, echipat cu un motor in sase poli si lagar Fluid Dynamic Bearing (FDB), capabil sa atinga turatii de pana la 2600 RPM. In practica, insa, controlerul sursei mentine turatia la un nivel foarte redus pe aproape intreaga plaja de utilizare, favorizand o functionare aproape inaudibila la sarcini mici si medii.

In modul semi-pasiv, la incarcari mai mici de aproximativ 50-60%, ventilatorul ramane complet oprit. Temperatura componentelor este tinuta sub control de radiatorul supradimensionat, in timp ce randamentul de peste 93-94% obtinut in scenariile uzuale reduce cantitatea de energie transformata in caldura. be quiet! imbina astfel avantajele racirii pasive, respectiv absenta zgomotului produs de ventilator la idle, cu siguranta unei raciri active eficiente sub sarcina. Pornirile si opririle frecvente sunt limitate si prin functia de post-ventilatie, ventilatorul continuand sa functioneze timp de 2-3 minute dupa reducerea unei sarcini intense, pentru a disipa in mod controlat caldura acumulata.

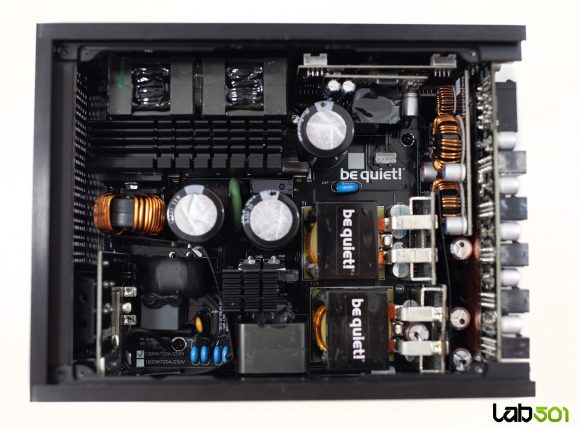

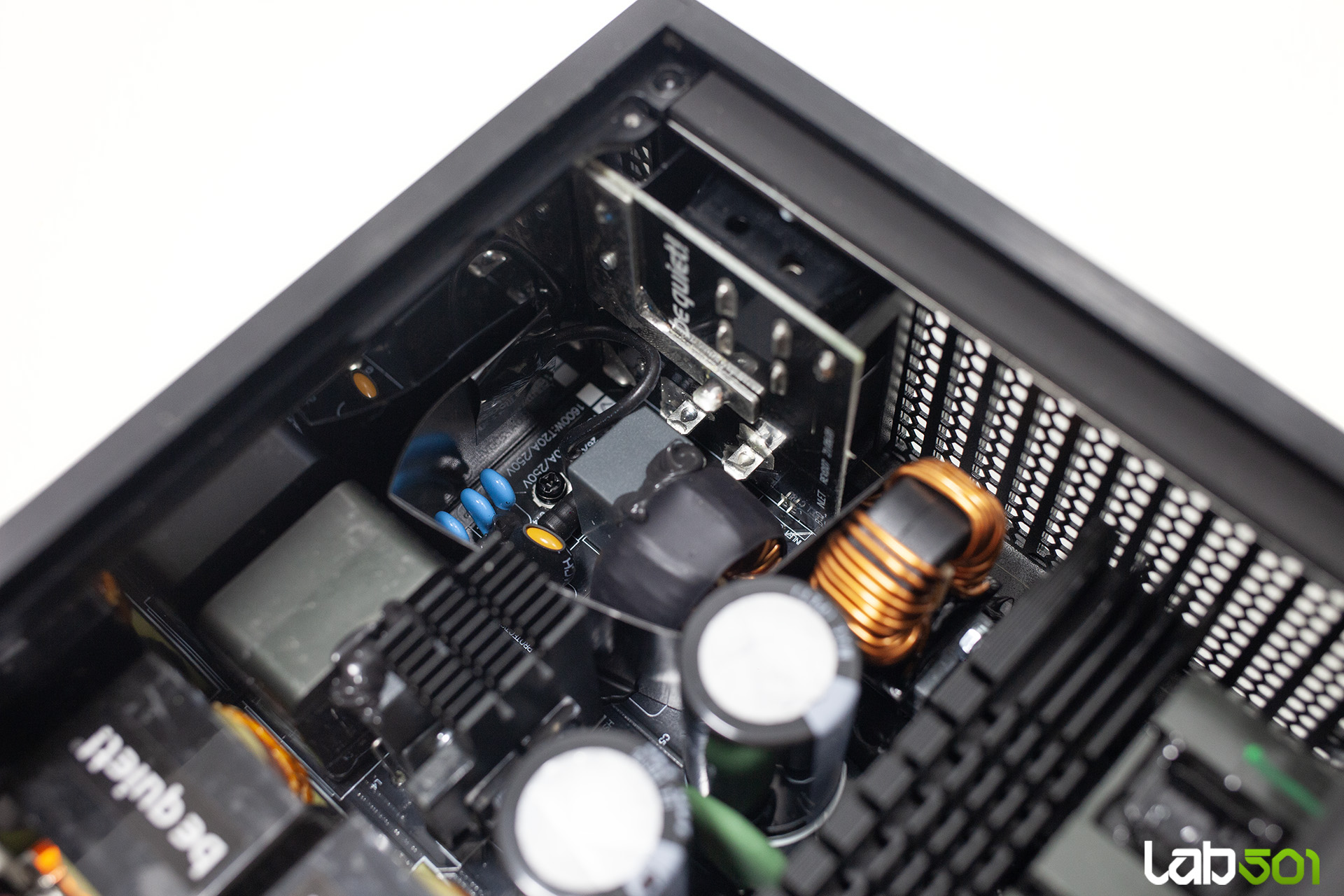

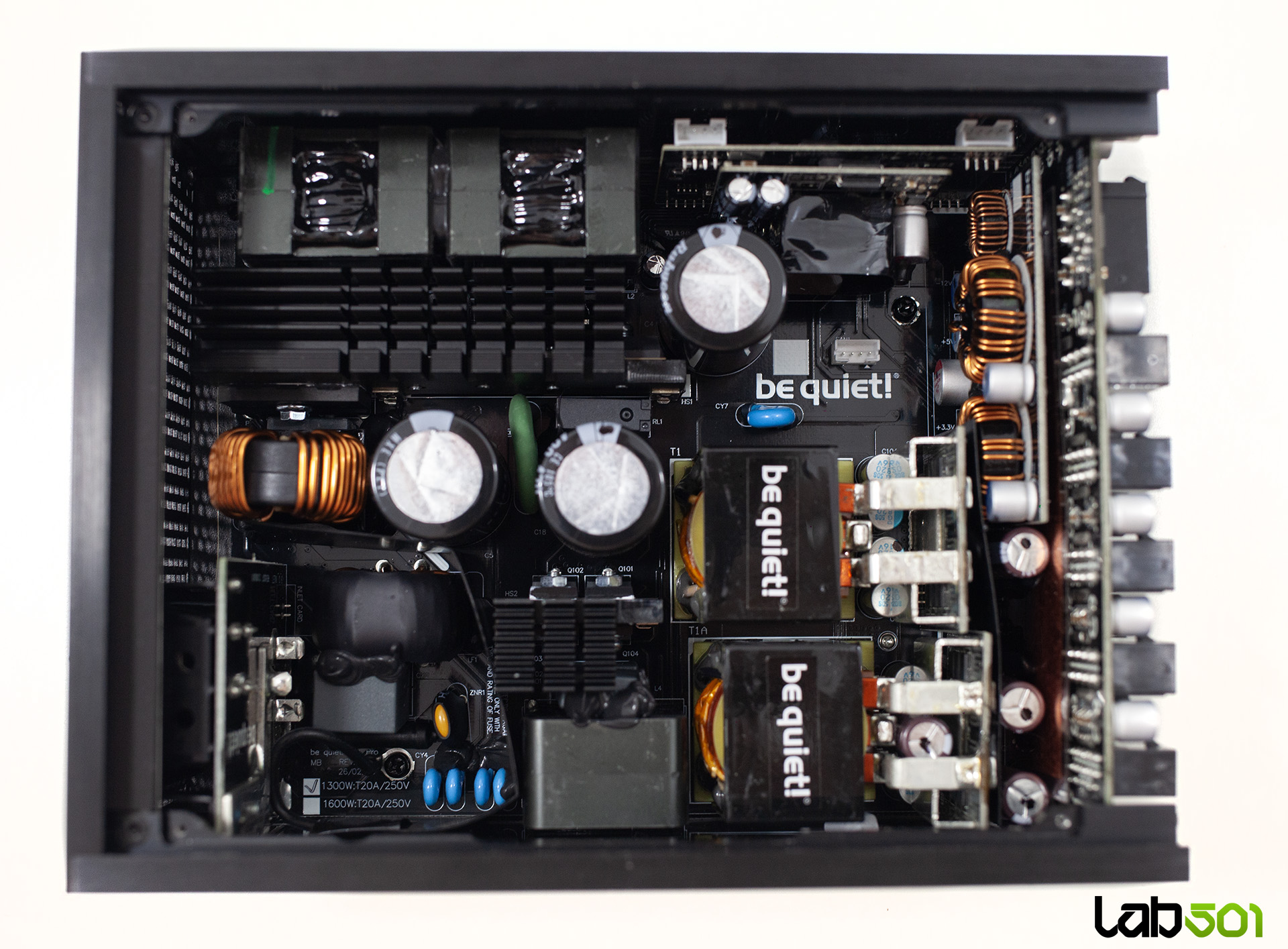

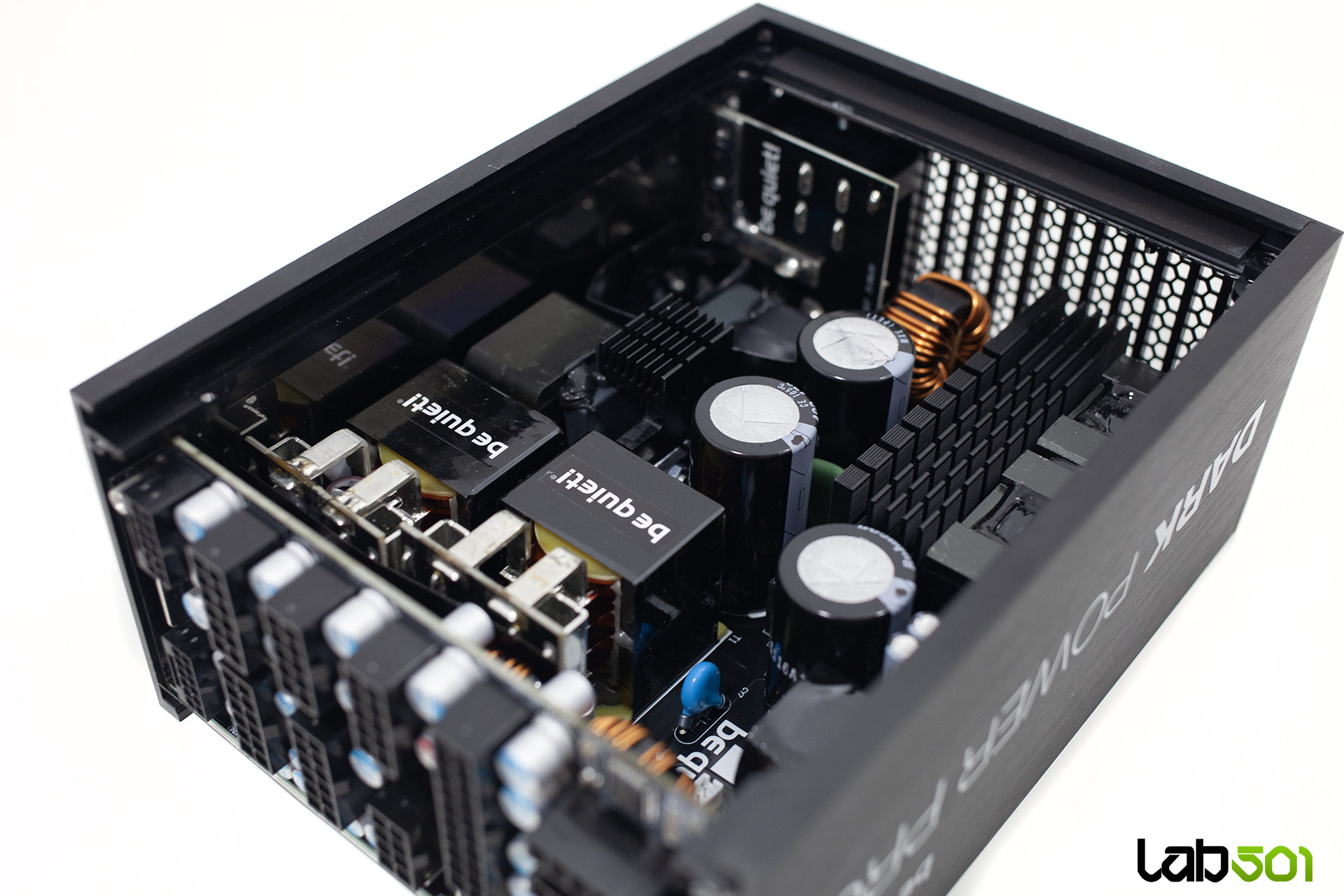

La baza modelului Dark Power Pro 14 IO 1300W se afla o platforma CWT dezvoltata in colaborare cu be quiet!, cu o arhitectura si o selectie de componente specifice unei surse din varful gamei. Filtrul de intrare include doi condensatori de tip X, sase condensatori Y, doua bobine de rejectie in mod comun, un varistor MOV si o siguranta fuzibila, acoperind atat filtrarea interferentelor electromagnetice, cat si protectia la impulsurile provenite din retea. Curentul absorbit la pornire este limitat de un termistor NTC, scos ulterior din circuit de un releu pentru a elimina pierderile suplimentare in timpul functionarii normale.

Corectia factorului de putere este realizata de un etaj APFC interleaved. Impartirea sarcinii intre doua faze reduce curentul suportat de fiecare ramura si usureaza filtrarea, o abordare potrivita pentru puterea furnizata de acest model. Conversia principala foloseste o configuratie Full Bridge LLC, urmata pe secundar de redresare sincrona pentru generarea rail-ului de +12V. Aceasta combinatie urmareste obtinerea unui randament ridicat si mentinerea ripple-ului la un nivel redus.

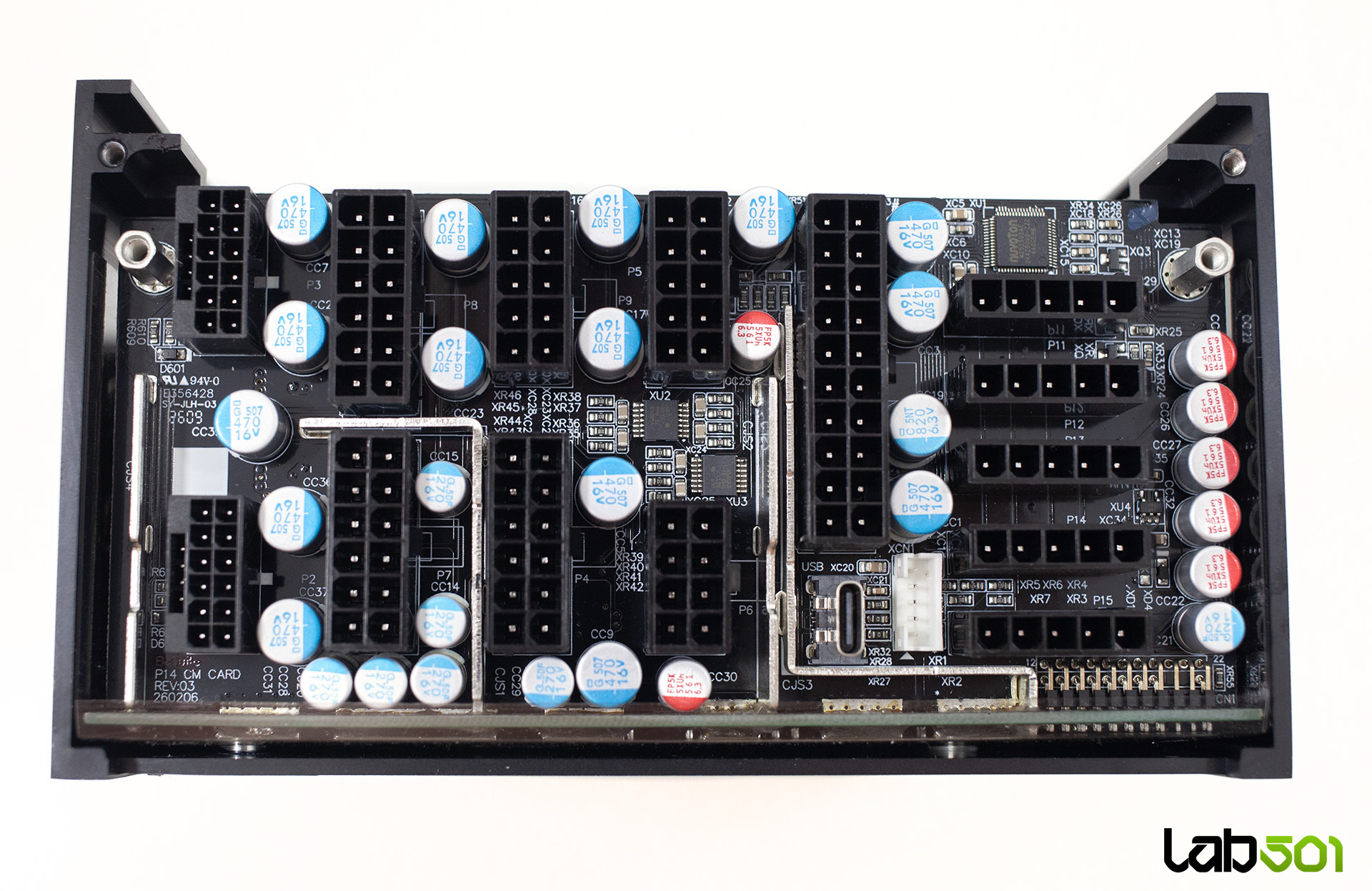

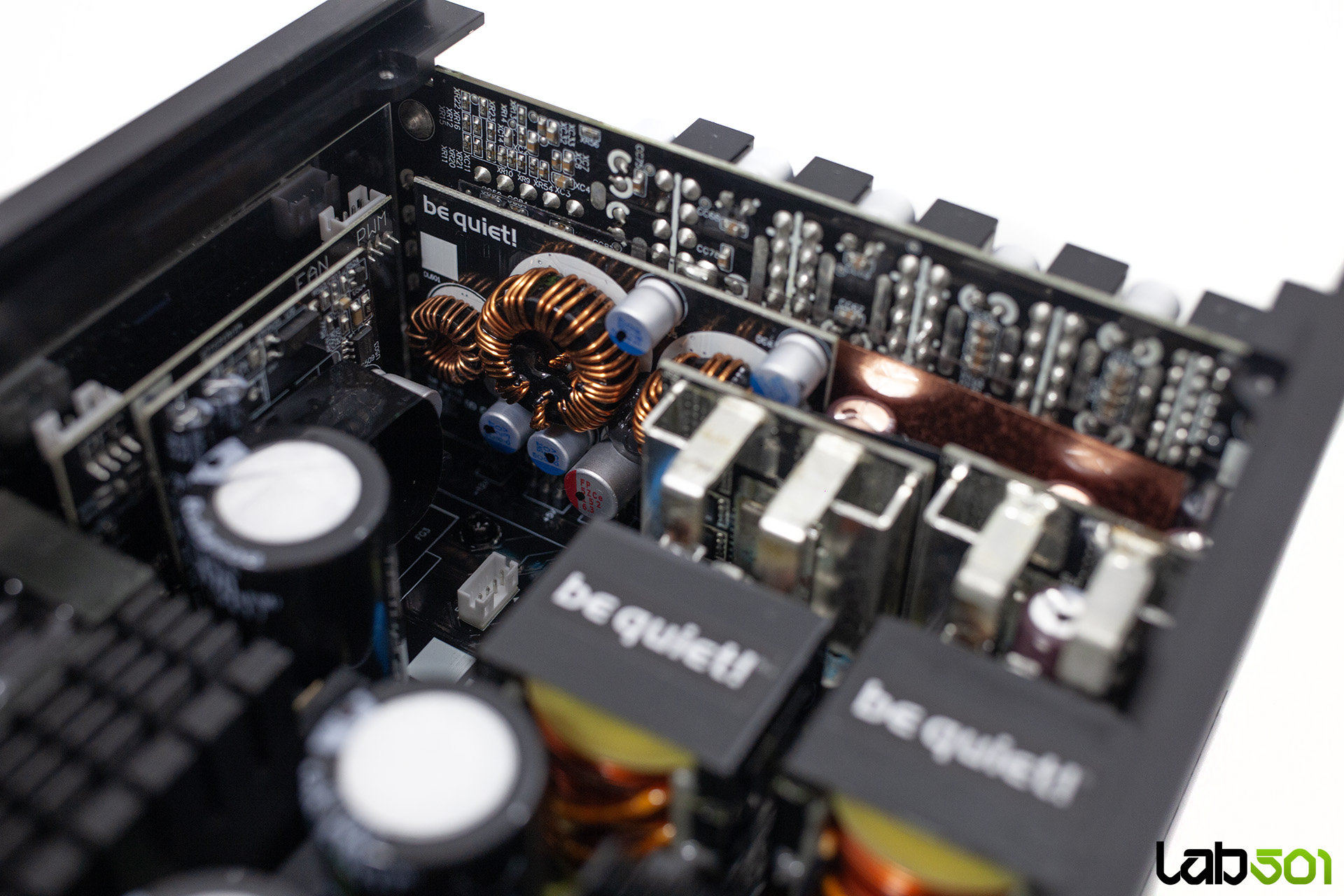

Principalele etaje de conversie sunt gestionate de doua controlere Texas Instruments, care adapteaza parametrii de functionare la variatiile rapide de sarcina. Descrierea de arhitectura complet digitala folosita de be quiet! se refera, asadar, la controlul etajelor principale; protectiile si o parte dintre functiile auxiliare continua sa fie gestionate de circuite dedicate, asa cum este firesc in cazul unei platforme de acest tip. Rail-urile de +5V si +3.3V sunt generate din linia principala prin intermediul a doua module DC-DC. Acestea sunt montate vertical, in apropierea PCB-ului pe care se afla conectorii modulari, mentinand scurte traseele dintre etajele de conversie si iesirile sursei.

Bancul de condensatori din primar este alcatuit din trei modele Rubycon MXE, certificate pentru functionare la 105°C si cotate la 470µF / 420V fiecare. Capacitatea totala ajunge astfel la 1410µF, o valoare generoasa pentru o sursa de 1300W. In secundar sunt utilizati condensatori electrolitici Rubycon din seria YXJ si Nippon Chemi-Con din seria W, alaturi de condensatori polimerici Nippon Chemi-Con si Nichicon FPCAP. Selectia este alcatuita integral din componente japoneze si corespunde cerintelor unei surse proiectate pentru functionarea indelungata la sarcini ridicate.

Monitorizarea tensiunilor si implementarea protectiilor sunt realizate cu ajutorul circuitelor Weltrend, in timp ce un microcontroler Nuvoton gestioneaza functiile de control si comunicarea cu IO Center. Privita in ansamblu, implementarea interna este coerenta cu pozitionarea modelului Dark Power Pro 14 IO 1300W. Etajul APFC interleaved, topologia Full Bridge LLC, controlul digital al principalelor etaje de conversie, bancul de condensatori dimensionat generos si componentele japoneze utilizate pentru filtrare alcatuiesc o platforma proiectata fara compromisuri evidente pentru aceasta clasa de putere.
