Analiza interioara

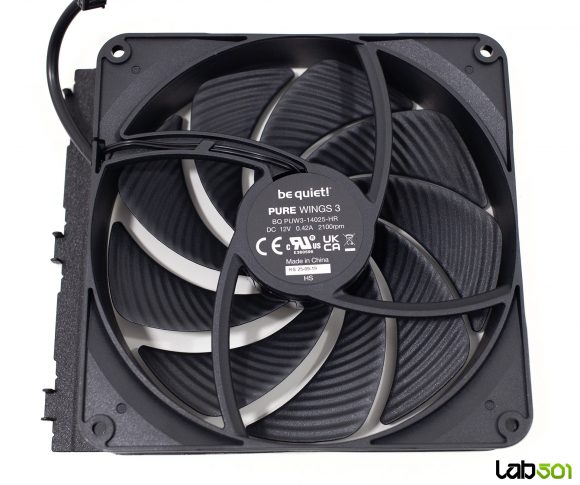

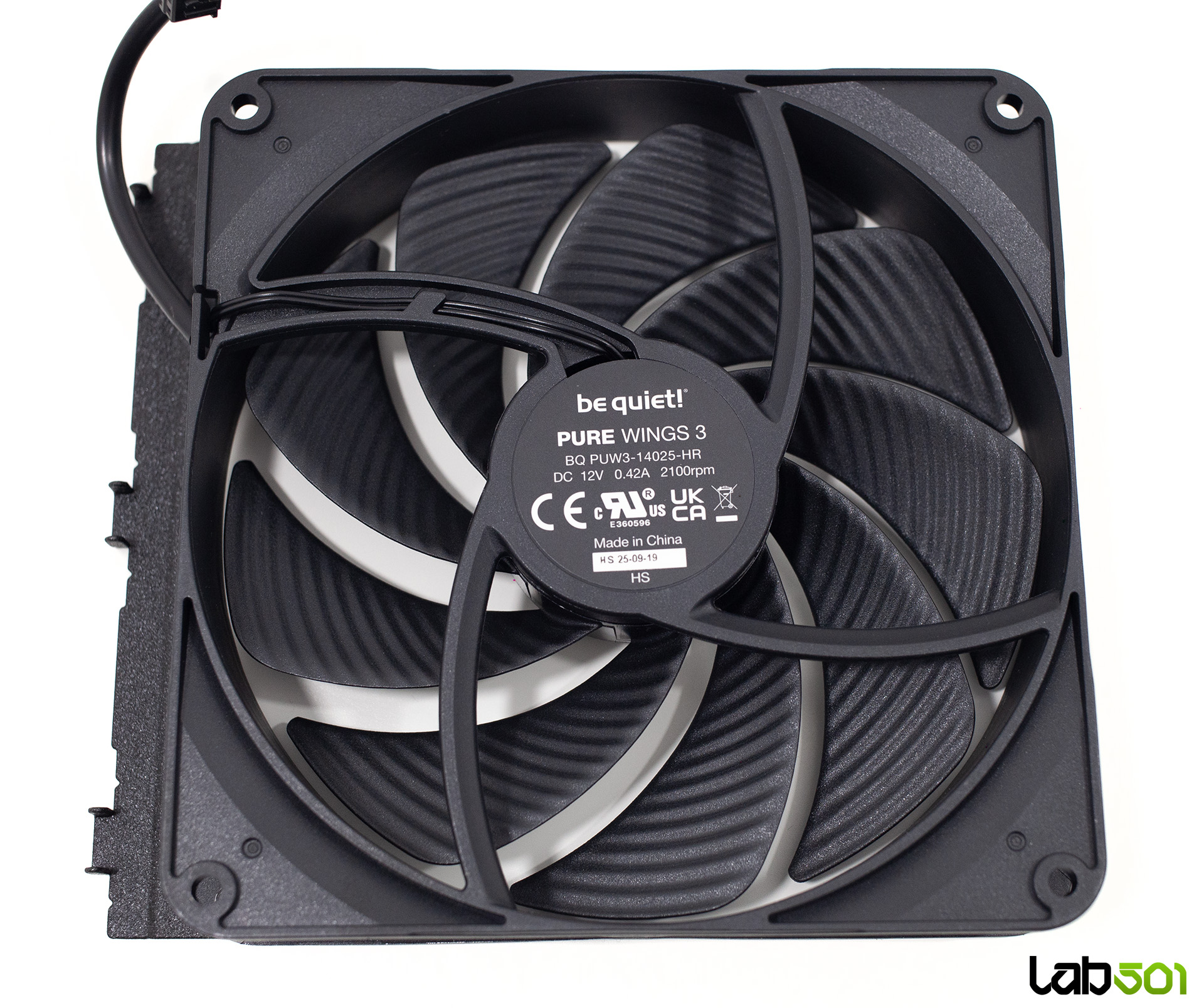

Ventilatorul de 140mm este un model proprietar Pure Wings 3, echipat cu rulment de tip rifle si o turatie maxima de 2100 RPM. Beneficiind de un profil semi-pasiv de functionare, ventilatorul ramane complet oprit pana la o incarcare de aproximativ 60%, pornind gradual abia atunci cand temperatura interna o impune. Chiar si la incarcare completa, turatia masurata este de doar 1229 RPM, semn ca radiatoarele sunt dimensionate bine. Power Zone 2 1200W exceleaza la capitolul silentiozitate, iar in conditii reale de utilizare, sursa este practic imposibil de perceput acustic in cadrul unui sistem bine ventilat.

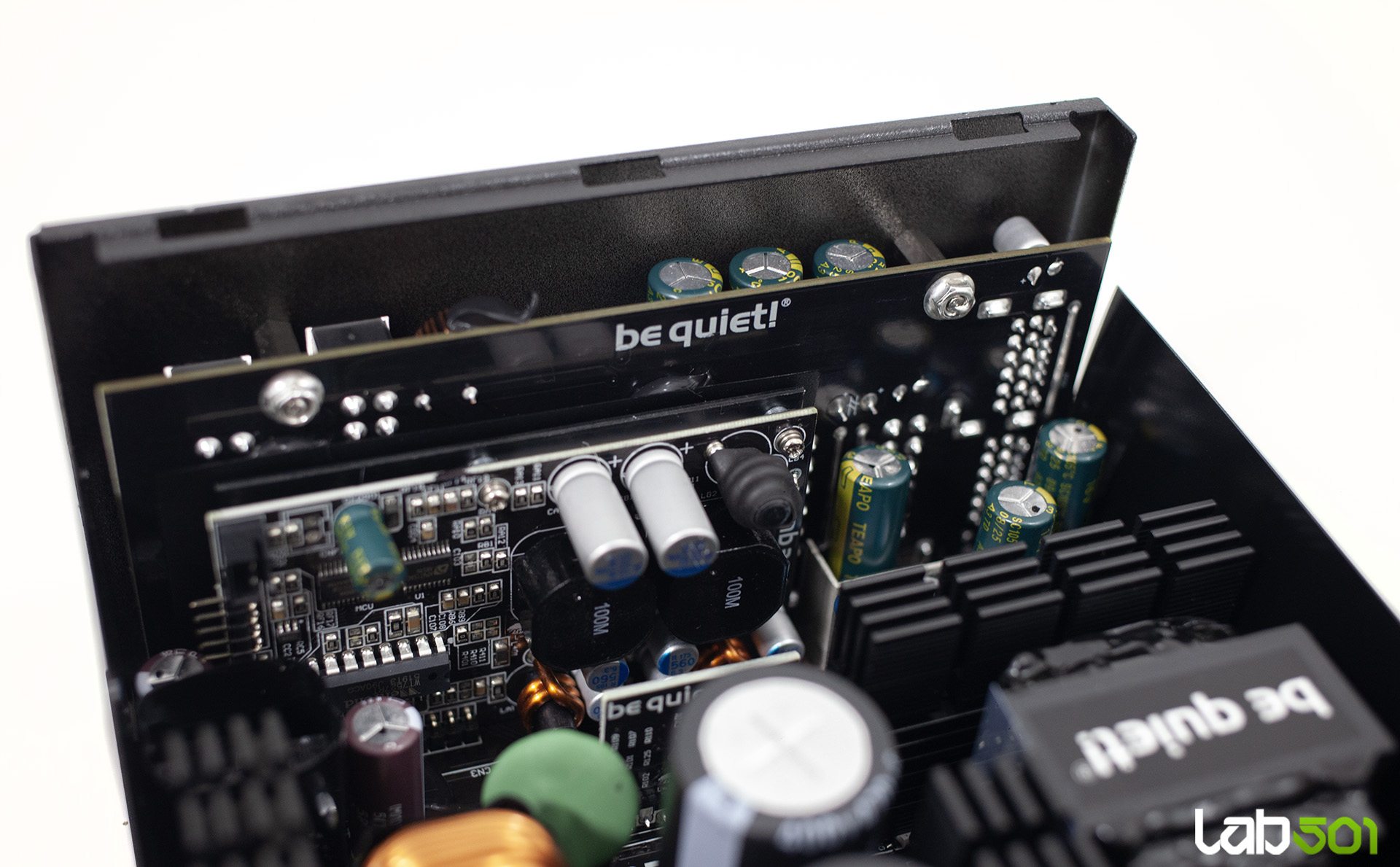

Platforma utilizata de Power Zone 2 1200W este dezvoltata in colaborare cu HEC si se bazeaza pe o topologie half-bridge LLC in primar, cu redresare sincron in secundar si convertoare DC-DC dedicate rail-urilor de +5V si +3.3V. Cele doua VRM-uri sunt implementate pe un PCB separat, montat vertical pe placa principala, paralel cu PCB-ul conectorilor modulari – o solutie compacta, care contribuie atat la optimizarea spatiului, cat si la mentinerea stabilitatii tensiunilor minore.

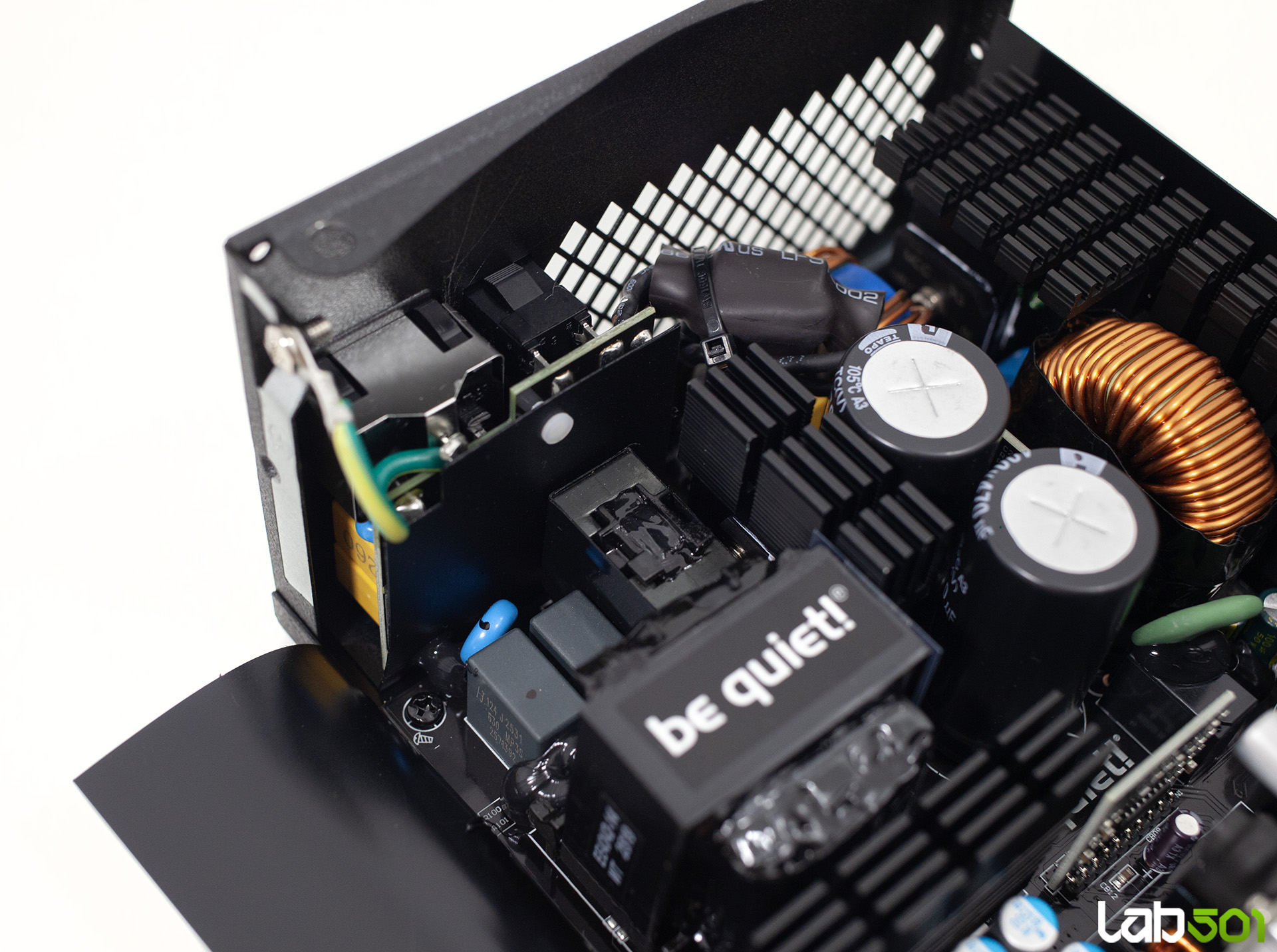

Filtrarea EMI este completa si include patru condensatori de tip Y, doi condensatori de tip X, doua bobine pentru rejectia in mod comun (CM), precum si un varistor (MOV) pentru protectia la supratensiuni. Pentru limitarea curentului de pornire este utilizat un termistor NTC, asistat de un releu care asigura bypass-ul acestuia dupa stabilizarea regimului de functionare.

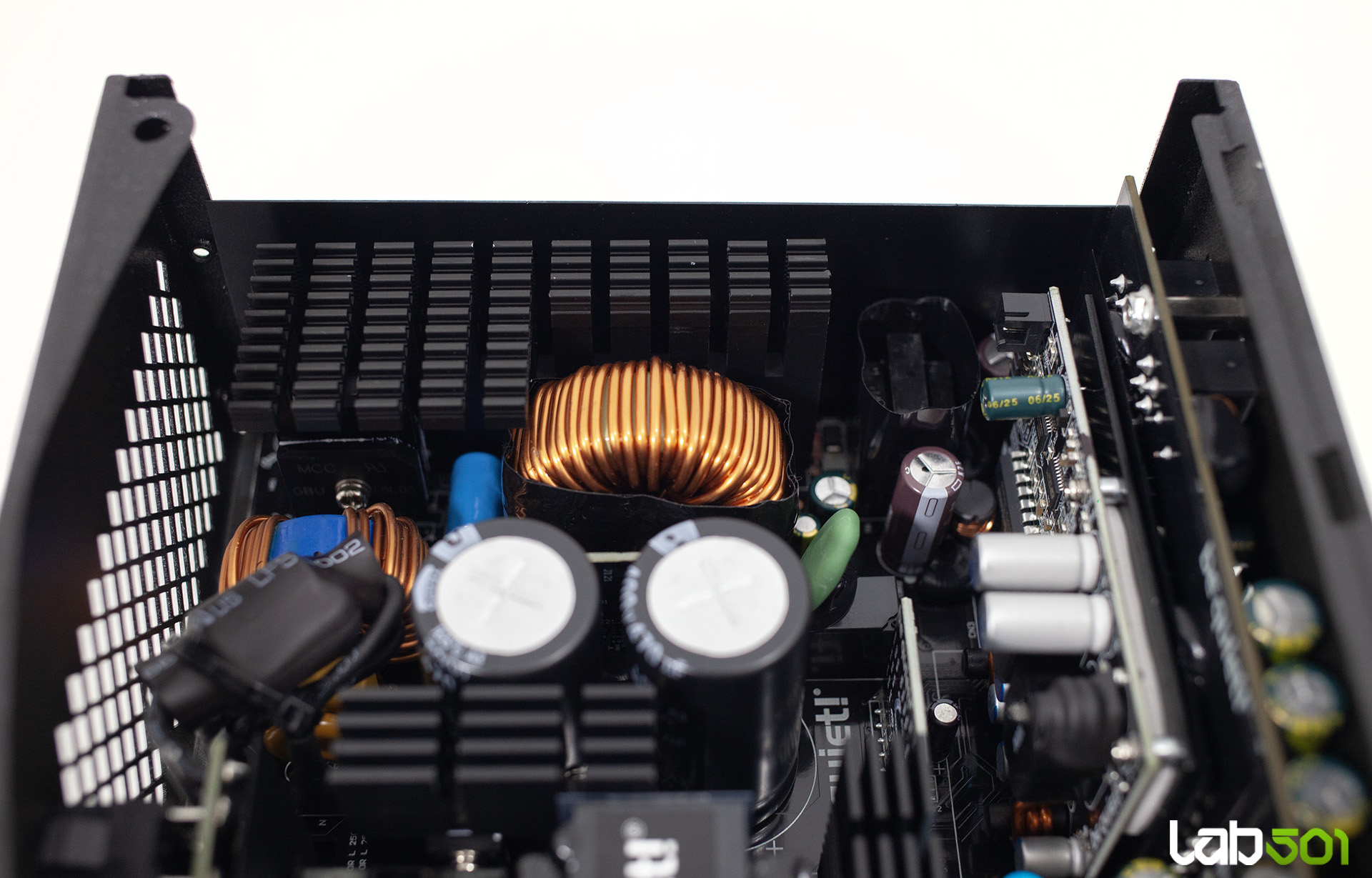

In etajul primar sunt utilizati doi condensatori Teapo din seria LS, de 470µF / 400V fiecare, rezultand o capacitate totala de 940µF. Pe secundar regasim o combinatie de condensatori electrolitici Teapo (seria SC) si Nippon Chemi-Con (seria KZE), alaturi de condensatori polimerici ChinSan (Elite), utilizati pentru filtrarea eficienta a tensiunilor de iesire.

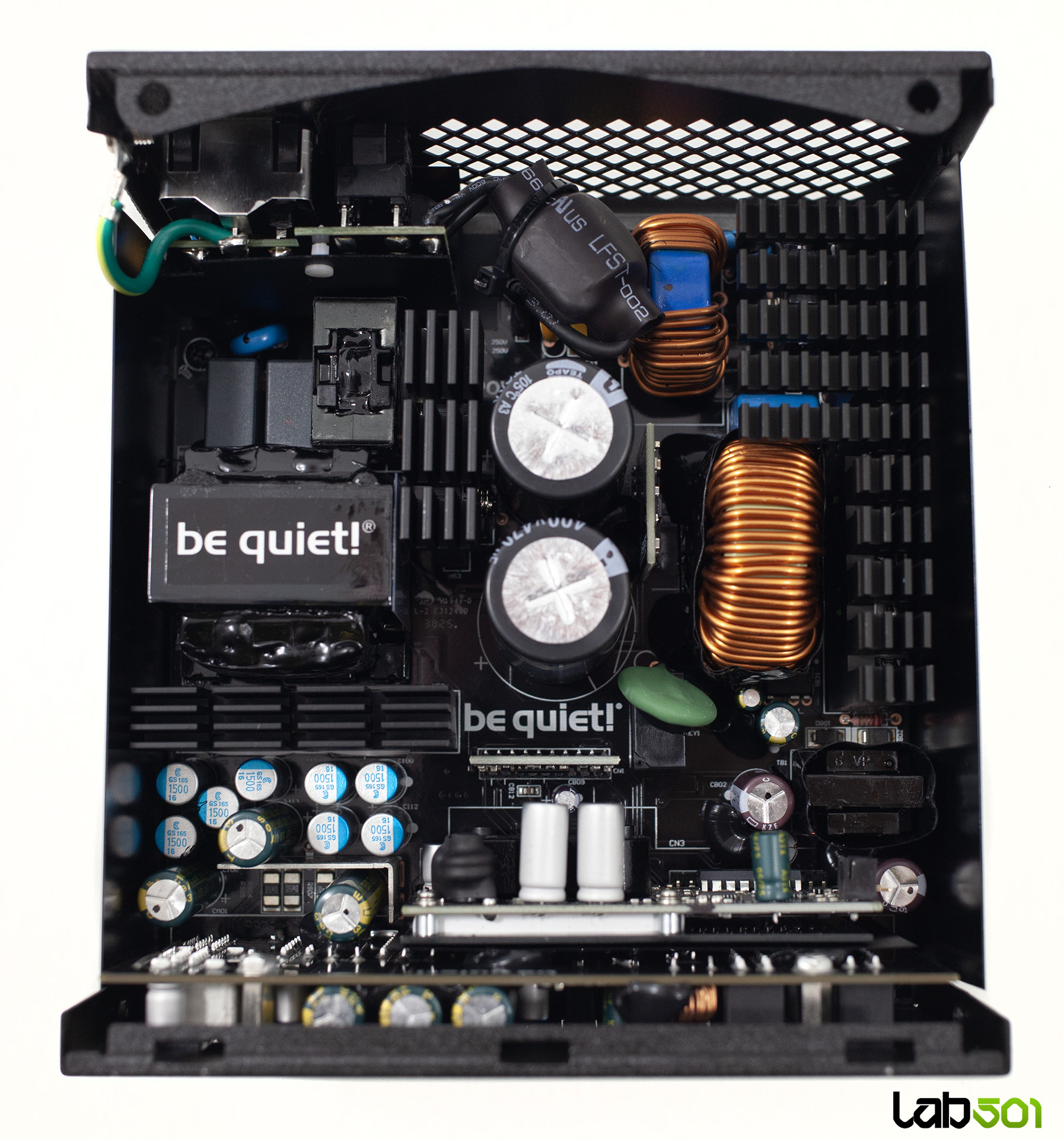

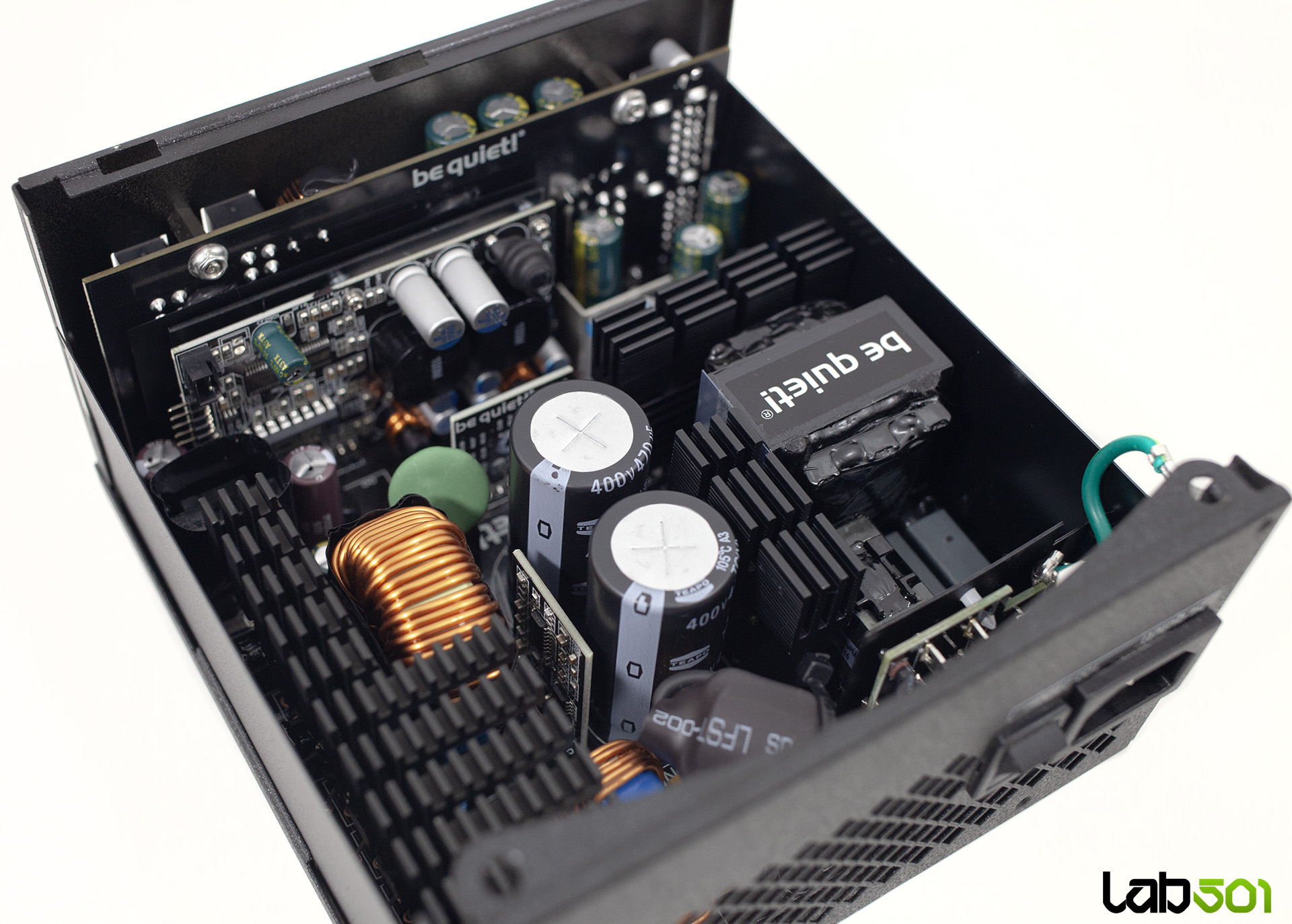

Calitatea constructiei interne este la nivelul asteptarilor pentru o platforma dezvoltata de HEC si comercializata sub eticheta be quiet!: lipituri curate, trasee bine optimizate si utilizarea adezivului pentru fixarea componentelor critice, in vederea reducerii vibratiilor si a zgomotelor parazite.
