Analiza interioara

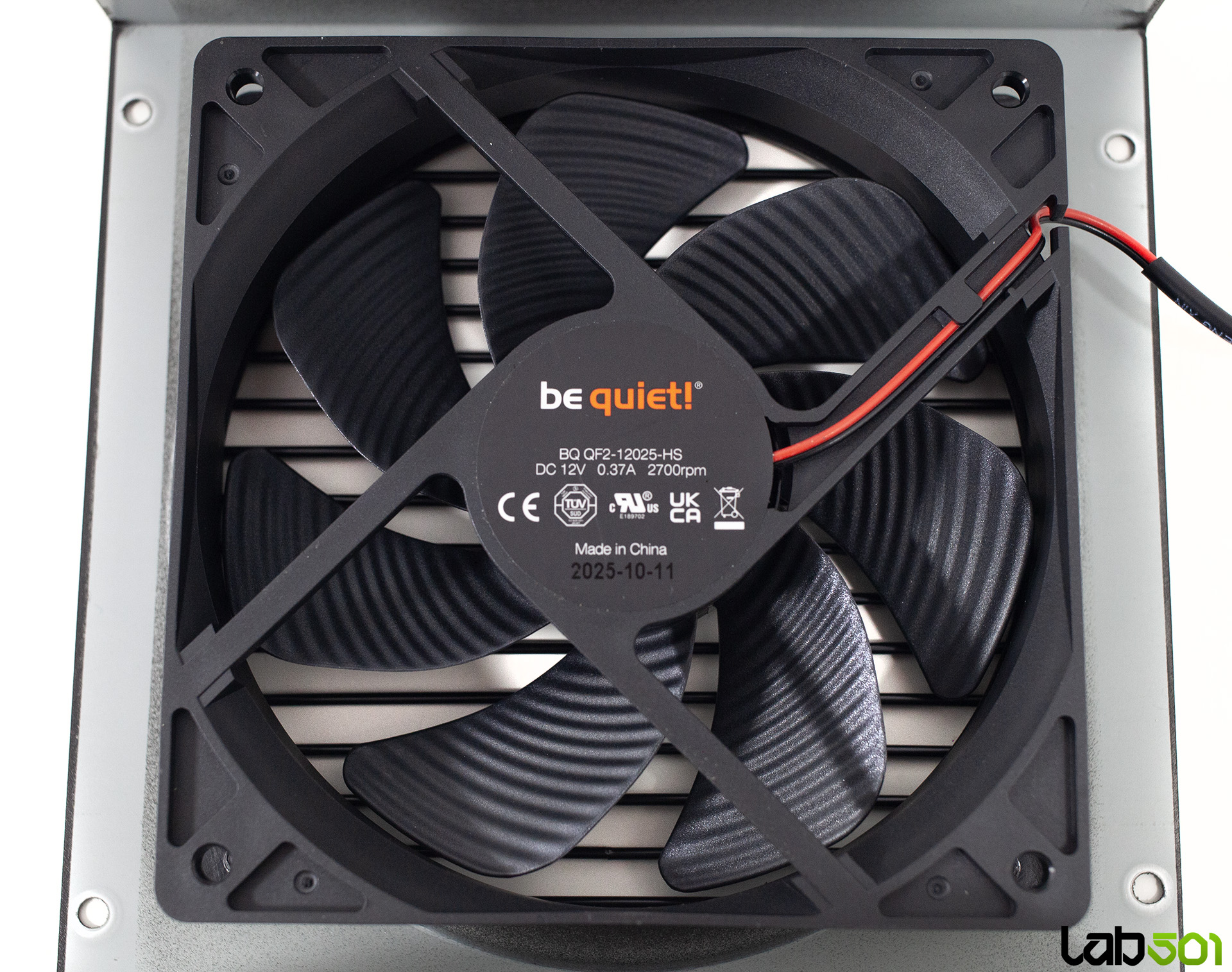

Asa cum era de asteptat, ventilatorul utilizat este produs in-house, fiind un model QF2-12025-HS, intalnit si pe alte surse din portofoliul be quiet!. Vorbim despre un ventilator de 120 mm, cu lagar de tip rifle bearing, capabil sa atinga o turatie maxima de 2700 RPM.

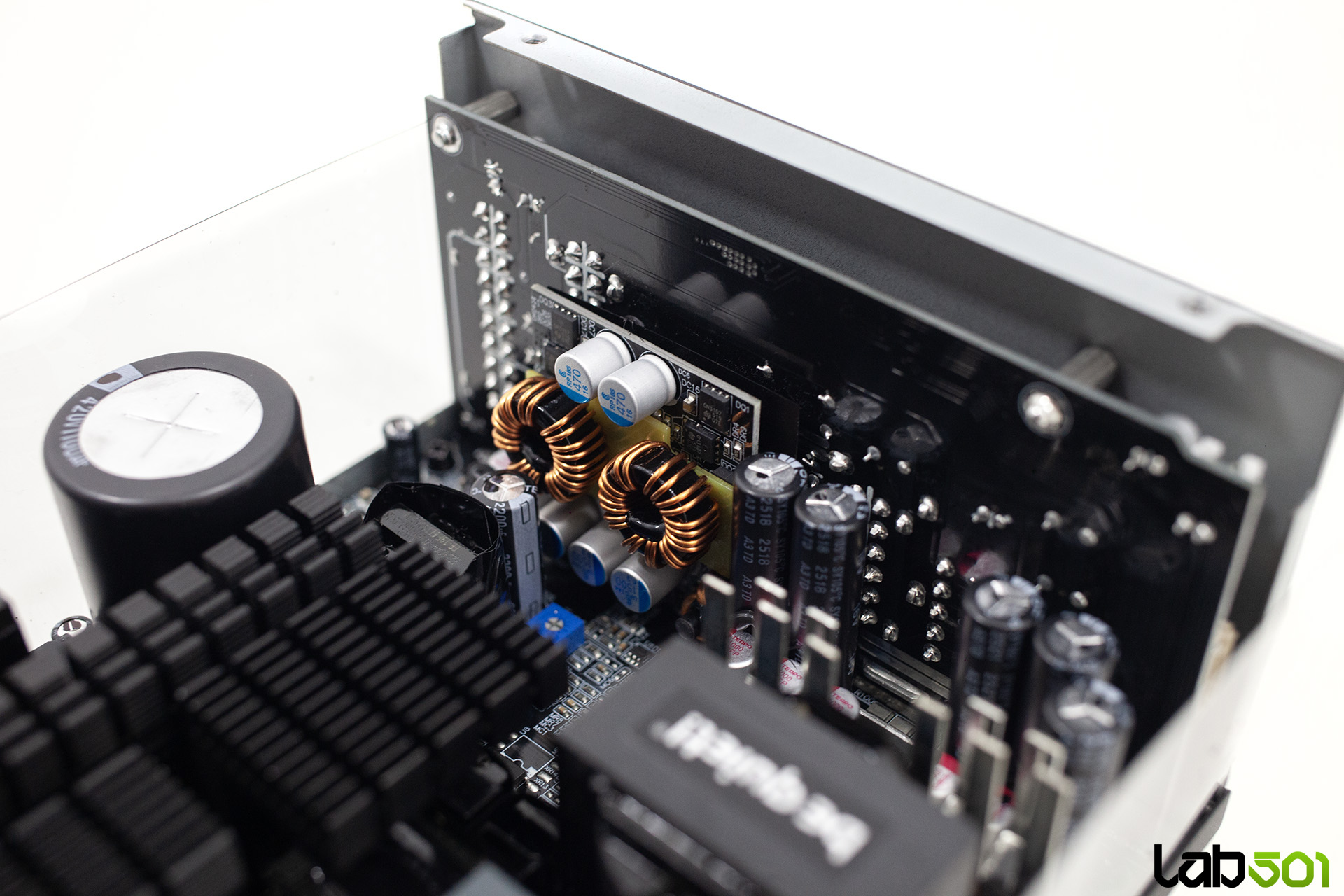

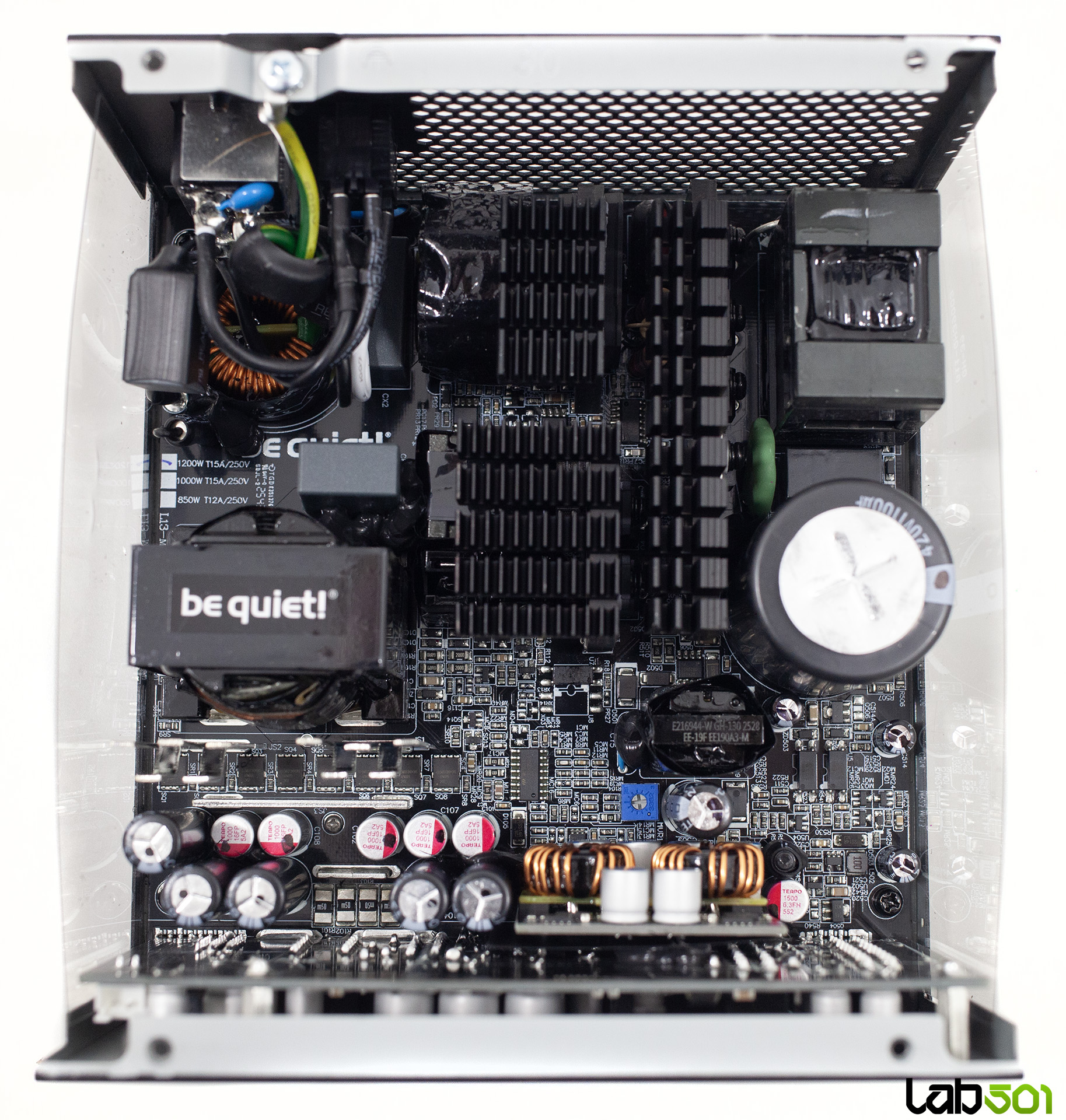

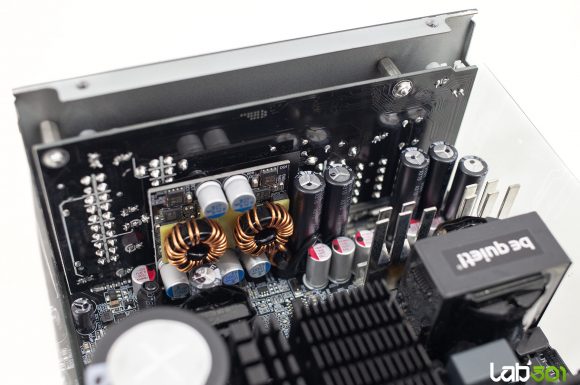

Desfacand sursa, gasim o platforma moderna dezvoltata de FSP, proiectata exclusiv pentru be quiet!. Topologia folosita este de tip LLC rezonant pe primar, cu redresare sincrona pe linia de +12V si module DC-DC pentru +5V si +3.3V – adica reteta clasica a surselor high-end moderne.

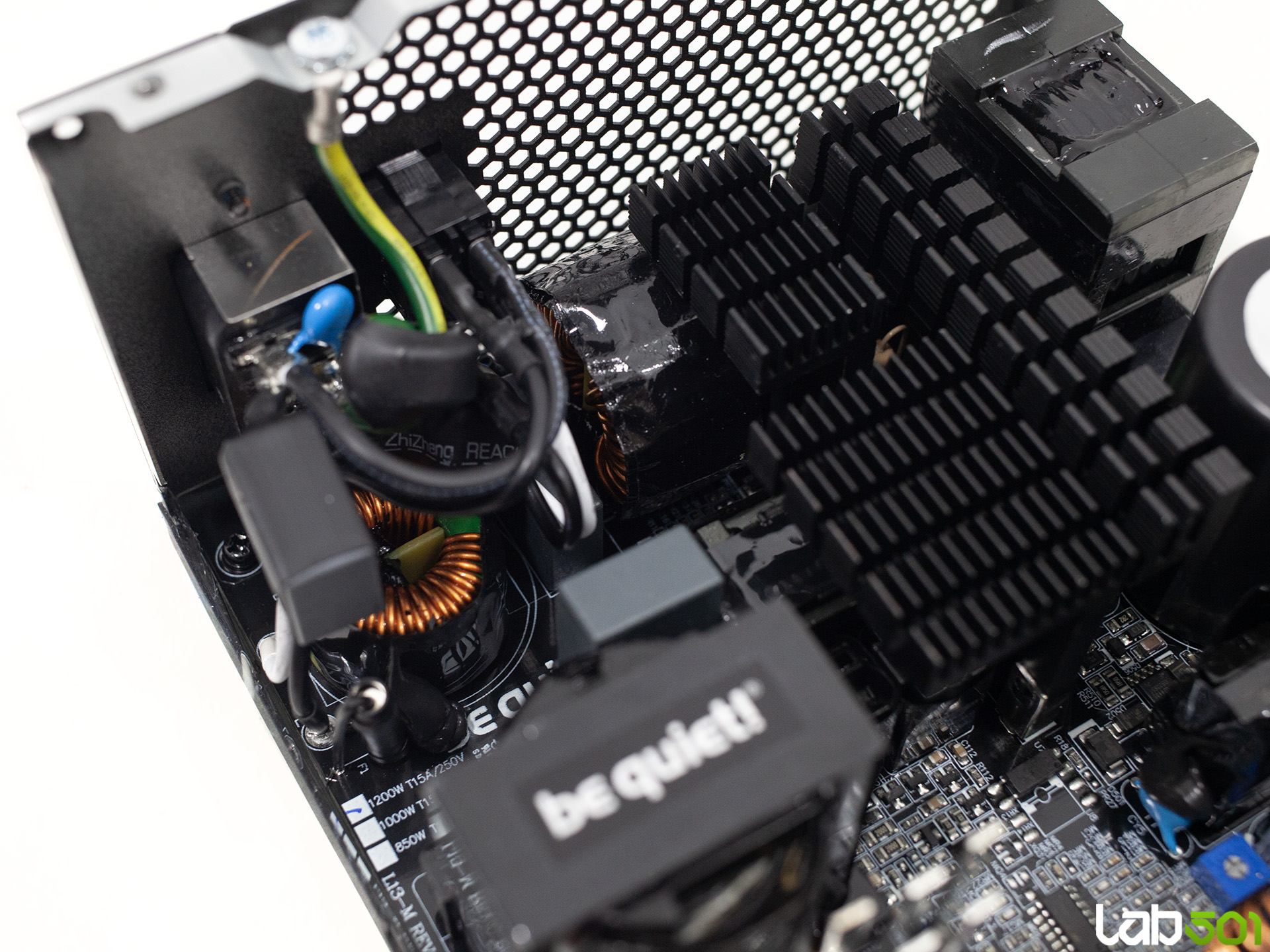

Etajul de filtrare EMI este complet si dimensionat corespunzator, incluzand 6 condensatori Y, 2 condensatori X (cu circuit de descarcare integrat) si doua bobine pentru rejectia de mod comun (CM), toate pozitionate pe traseul de intrare, pana in puntea de redresare. In plus, regasim un varistor (MOV) pentru protectie la supratensiuni din retea – un detaliu apreciabil, pe care nu il intalnim intotdeauna in modelele mainstream. Protectia la curentul de pornire este asigurata printr-un termistor NTC, conectat in paralel cu un releu de bypass – o solutie clasica si eficienta.

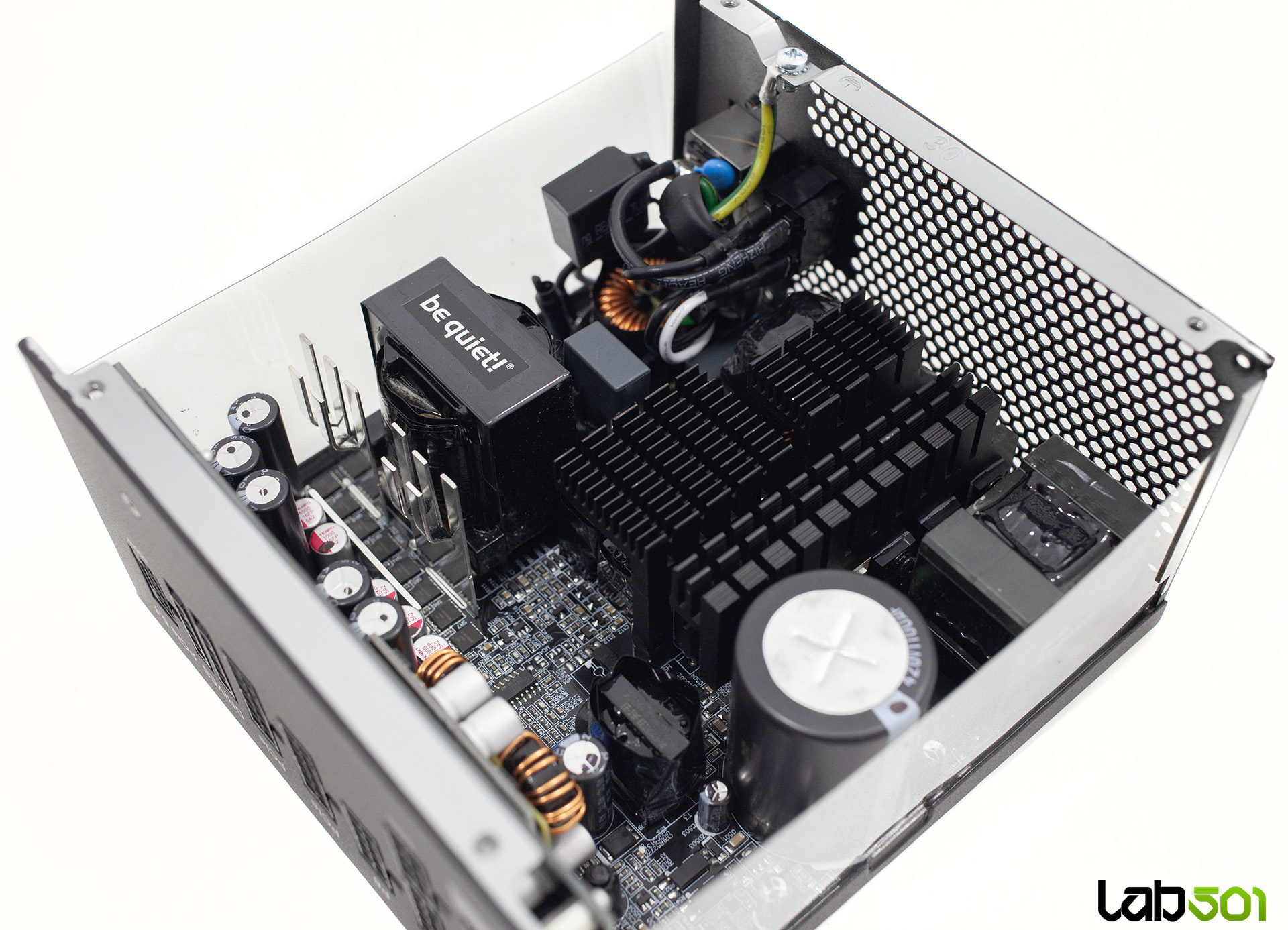

In primar este utilizat un condensator electrolitic Teapo, din seria LH, cu specificatii de 1100µF / 420V la 105°C. In secundar gasim atat condensatori electrolitici Teapo (seriile SY si SJ), cat si condensatori polimerici furnizati de Teapo si Chinsan (Elite). Asamblarea este curata, PCB-ul este dublu strat si bine aerisit, iar radiatoarele sunt dimensionate generos. Poate ca un condensator japonez in primar ar fi fost preferabil, insa garantia extinsa de 10 ani confirma increderea be quiet! in fiabilitatea acestei platforme.
