Analiza interioara

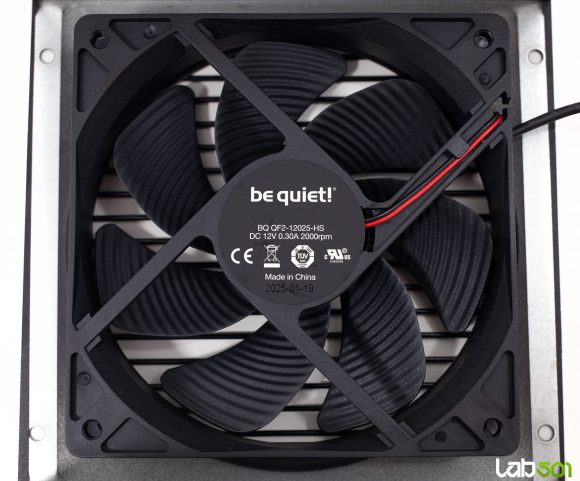

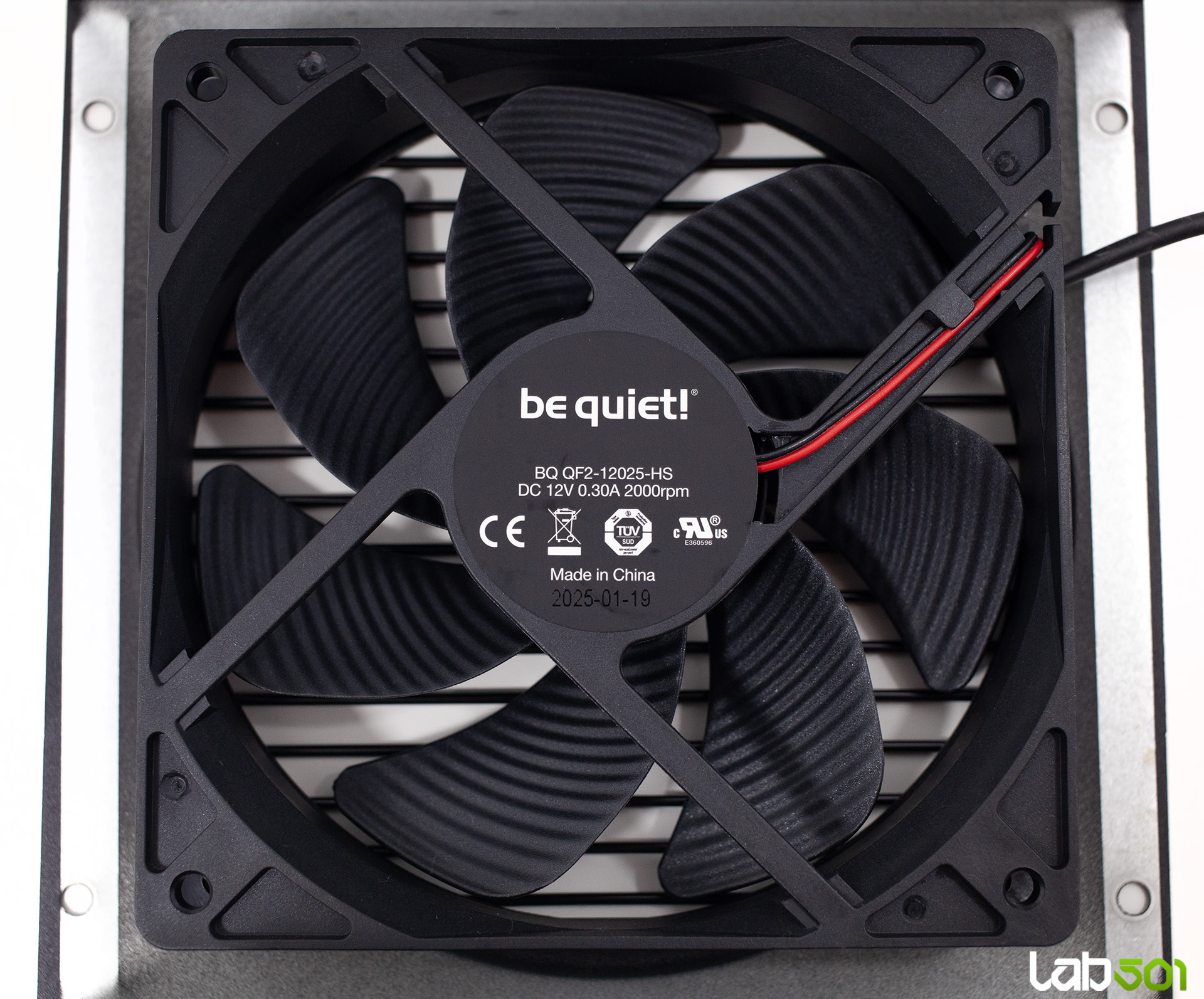

Asa cum era de asteptat, ventilatorul utilizat este produs in-house de be quiet!, fiind acelasi model QF2-12025-HS intalnit si pe Pure Power 12 M. Este vorba despre un ventilator de 120 mm, cu lagar de tip rifle bearing, capabil sa atinga o turatie maxima de 2000 RPM. In practica insa, aceasta valoare este greu de atins, avand in vedere ca la o incarcare de 100% ventilatorul ruleaza la 740 RPM. Ca si in cazul celorlalte surse be quiet!, Pure Power 13 M 850W impresioneaza printr-o silentiozitate deosebita, atat in regim de sarcina redusa, cat si la sarcini ridicate.

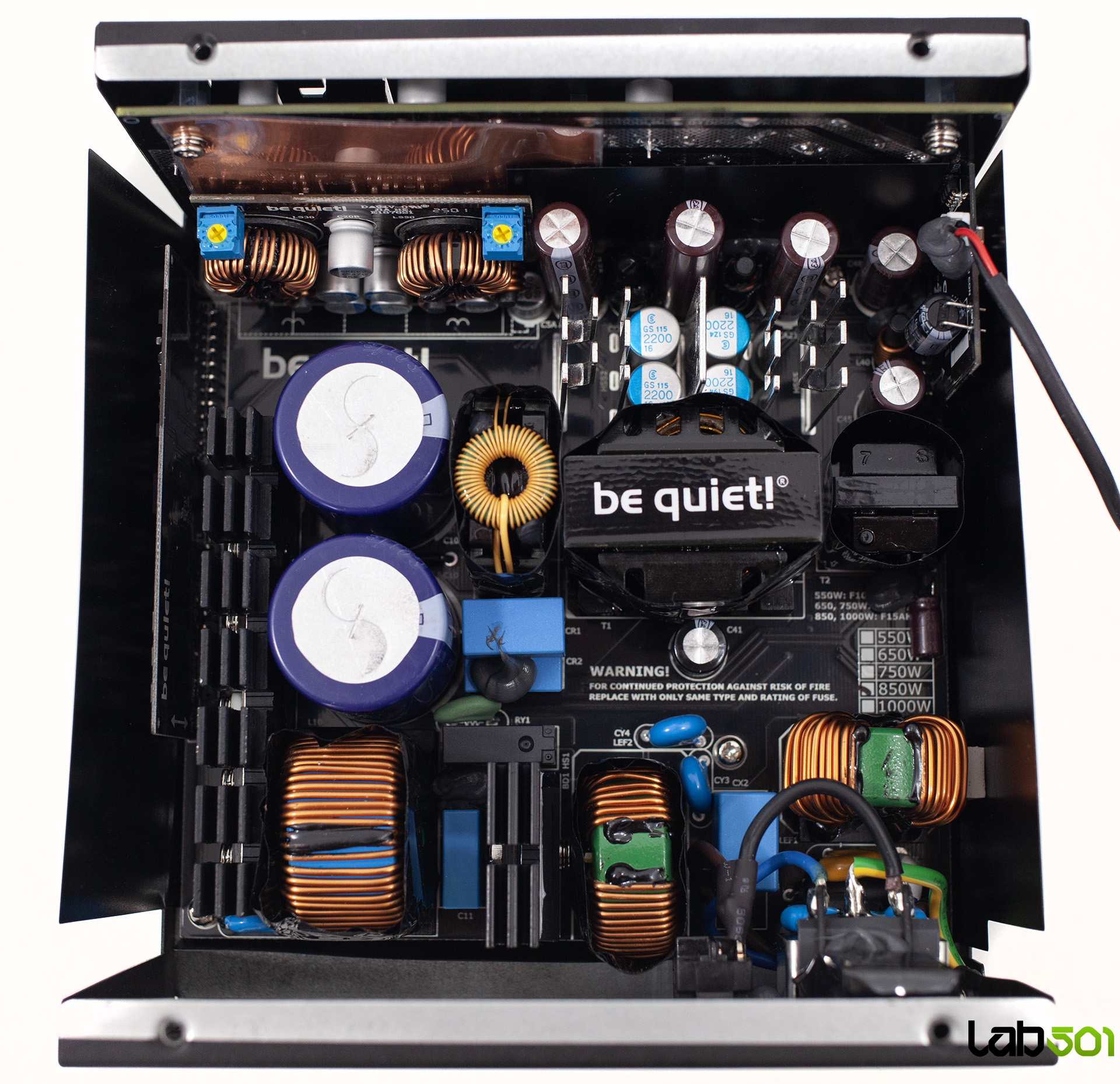

Desfacand sursa, gasim o platforma moderna dezvoltata de FSP exclusiv pentru be quiet!. Topologia este de tip LLC rezonant pe primar, cu redresare sincrona pe linia de +12V si module DC-DC pentru +5V si +3.3V – adica reteta standard a surselor high-end moderne.

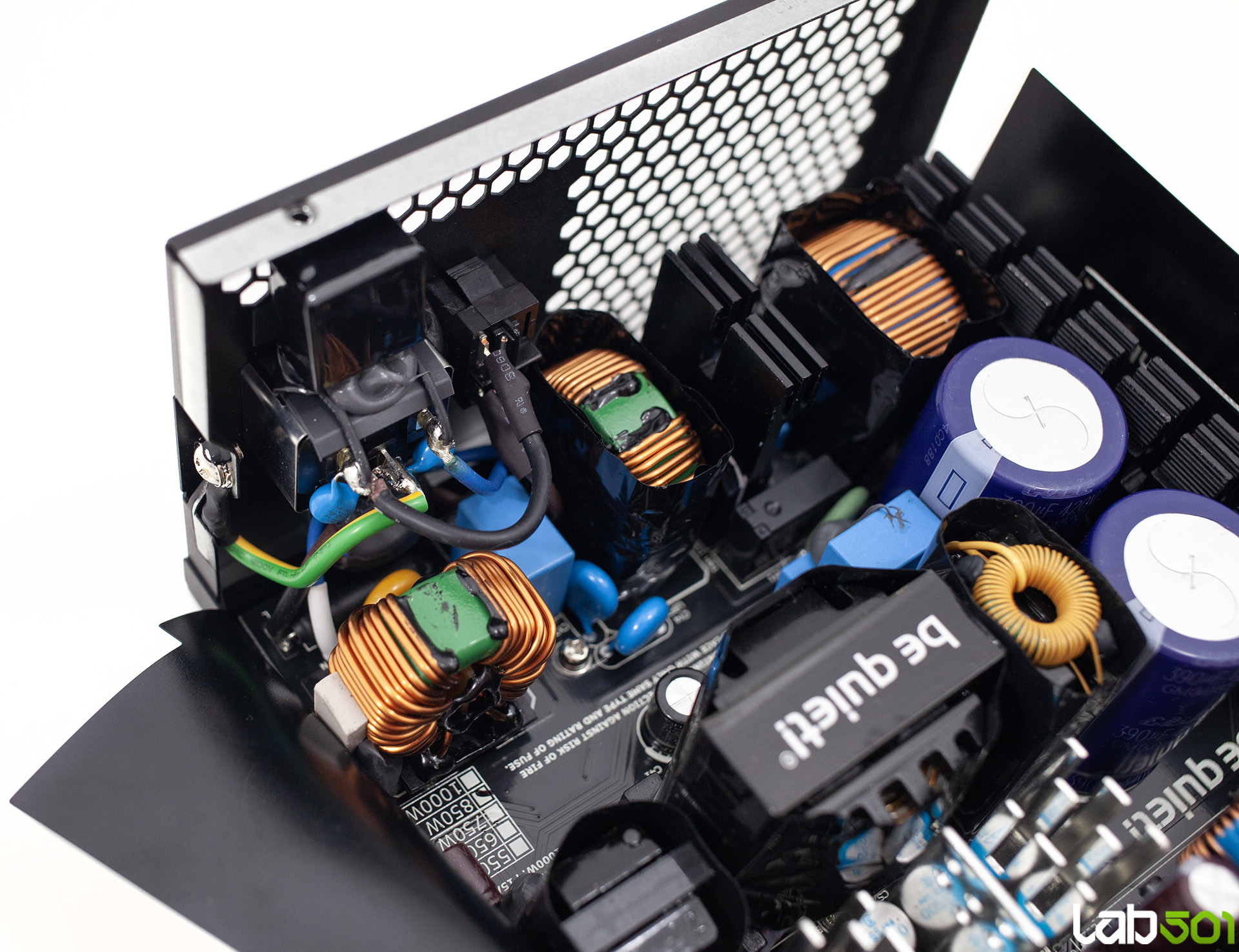

Etajul de filtrare EMI este complet si dimensionat corect, incluzand patru condensatori Y, doi condensatori X si doua bobine pentru rejectia de mod comun (CM), toate plasate pe traseul de intrare pana in puntea de redresare. De asemenea, regasim un varistor (MOV) pentru protectie la supratensiuni de retea – un detaliu de apreciat, pe care nu il intalnim intotdeauna in modelele mainstream. Protectia la curentul de pornire este asigurata de un termistor NTC conectat in paralel cu un releu de bypass, o solutie clasica si eficienta.

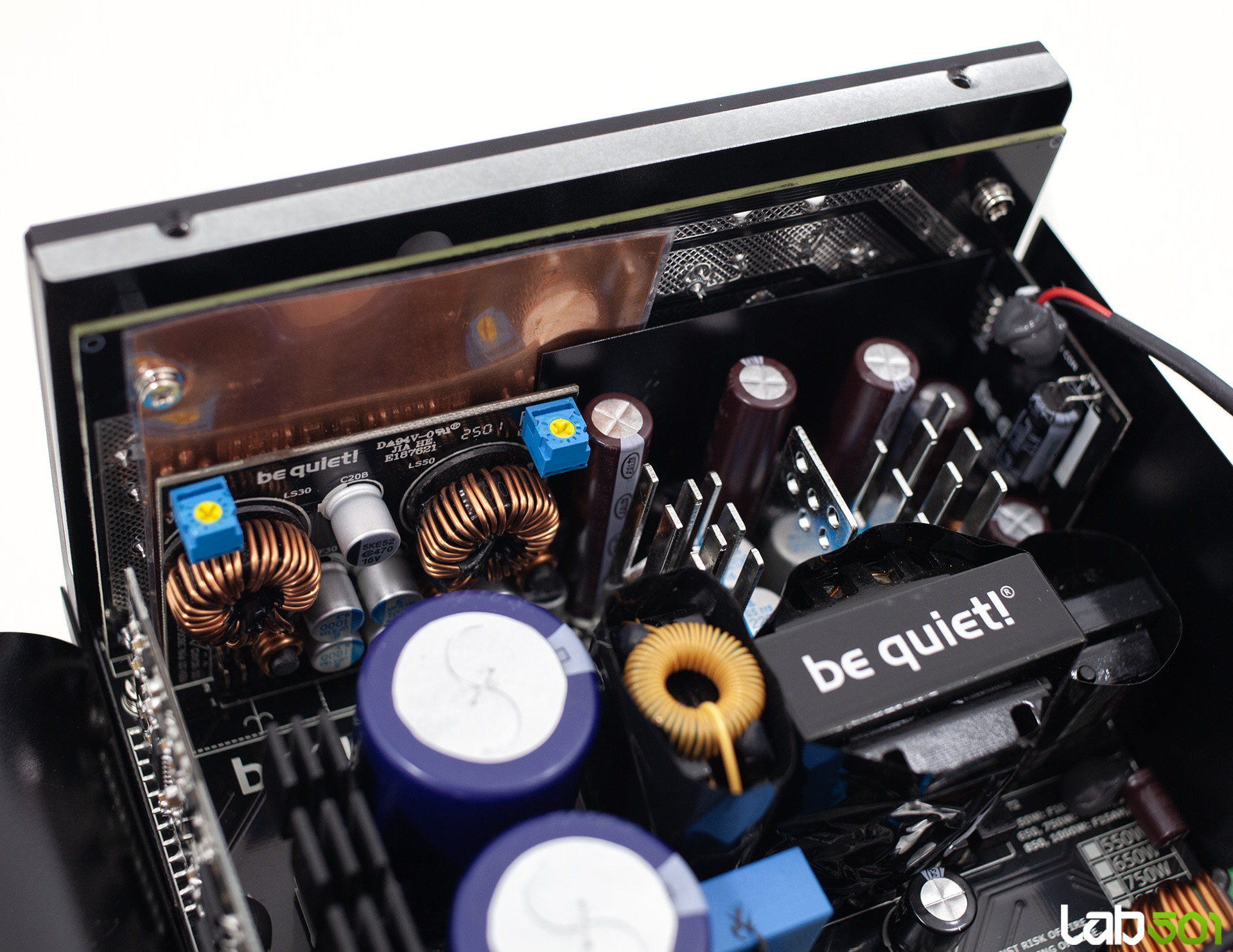

In primar sunt utilizati doi condensatori electrolitici Elite din seria GM, fiecare cu specificatii de 390µF / 420V la 105°C, pentru o capacitate totala de 780µF. In secundar gasim atat condensatori electrolitici Elite, cat si polimerici furnizati de Elite si APAQ. Asamblarea este curata, PCB-ul este dublu strat si bine aerisit, iar radiatoarele sunt generoase. Poate ca ar fi fost preferabili condensatori japonezi in primar, insa garantia extinsa de 10 ani ofera suficienta incredere in fiabilitatea platformei.
