Analiza interioara

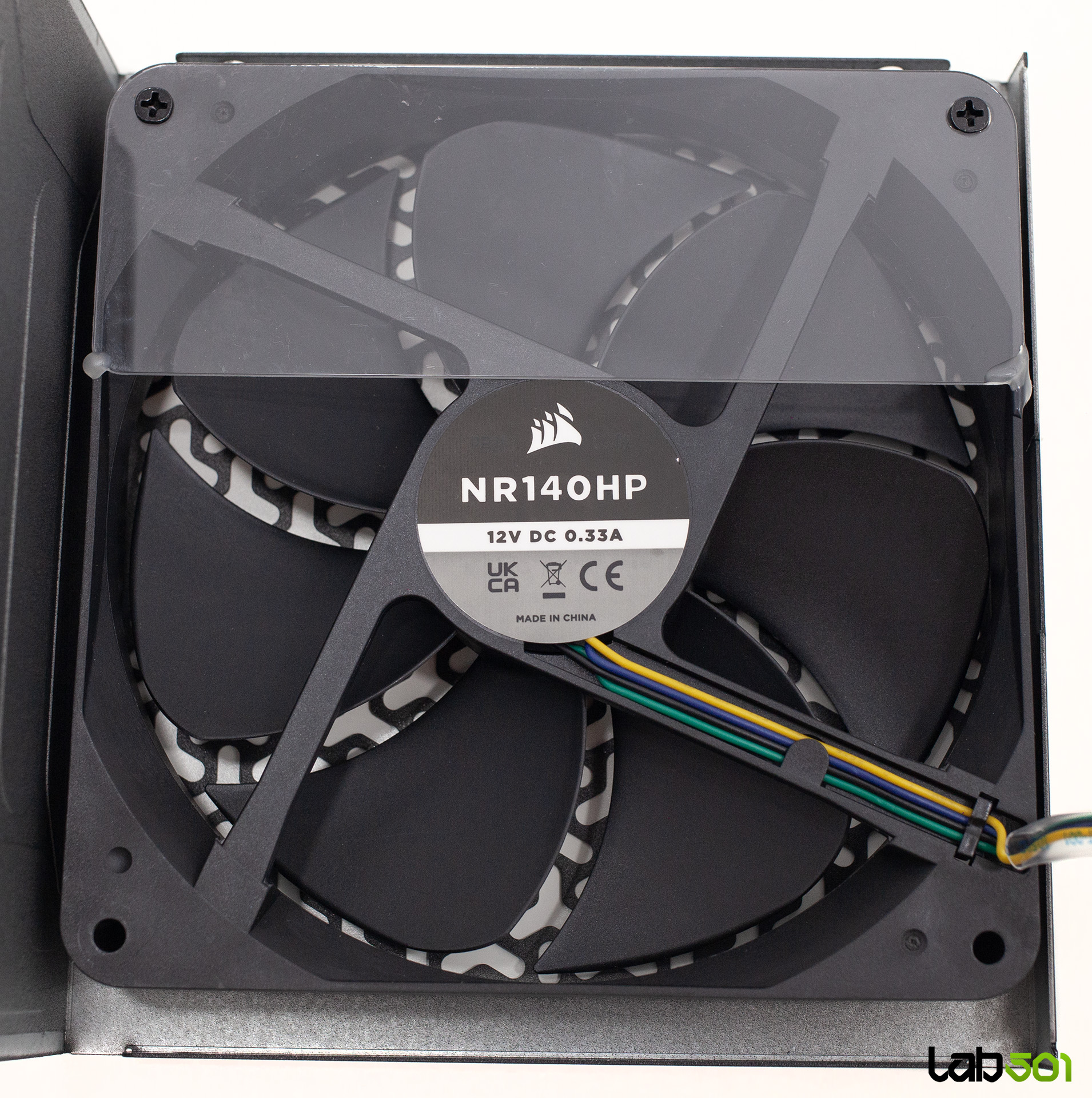

Corsair au optat pentru un ventilator proprietar NR140HP de 140 mm, echipat cu lagar pe lichid (Fluid Dynamic Bearing), ales pentru durata de viata mare si zgomotul redus de functionare. Curba de functionare a ventilatorului este semi-pasiva: in sarcini mici si medii, ventilatorul ramane oprit complet (mod Zero RPM), sursa disipand caldura pasiv pentru a oferi un nivel de zgomot practic inaudibil. Abia cand temperatura interna depaseste un anumit prag (de obicei la o incarcare de aproximativ 60% sau mai mult, in functie de temperatura ambientala), ventilatorul porneste lin, crescand turatia gradual. Noi am testat cu switch-ul de turatie setat asa cum vine din fabrica, insa, in cazul in care sunteti nemultumiti de nivelul de zgomot, puteti debloca butonul rotativ si ajusta astfel incat zgomotul generat sa fie pe placul vostru.

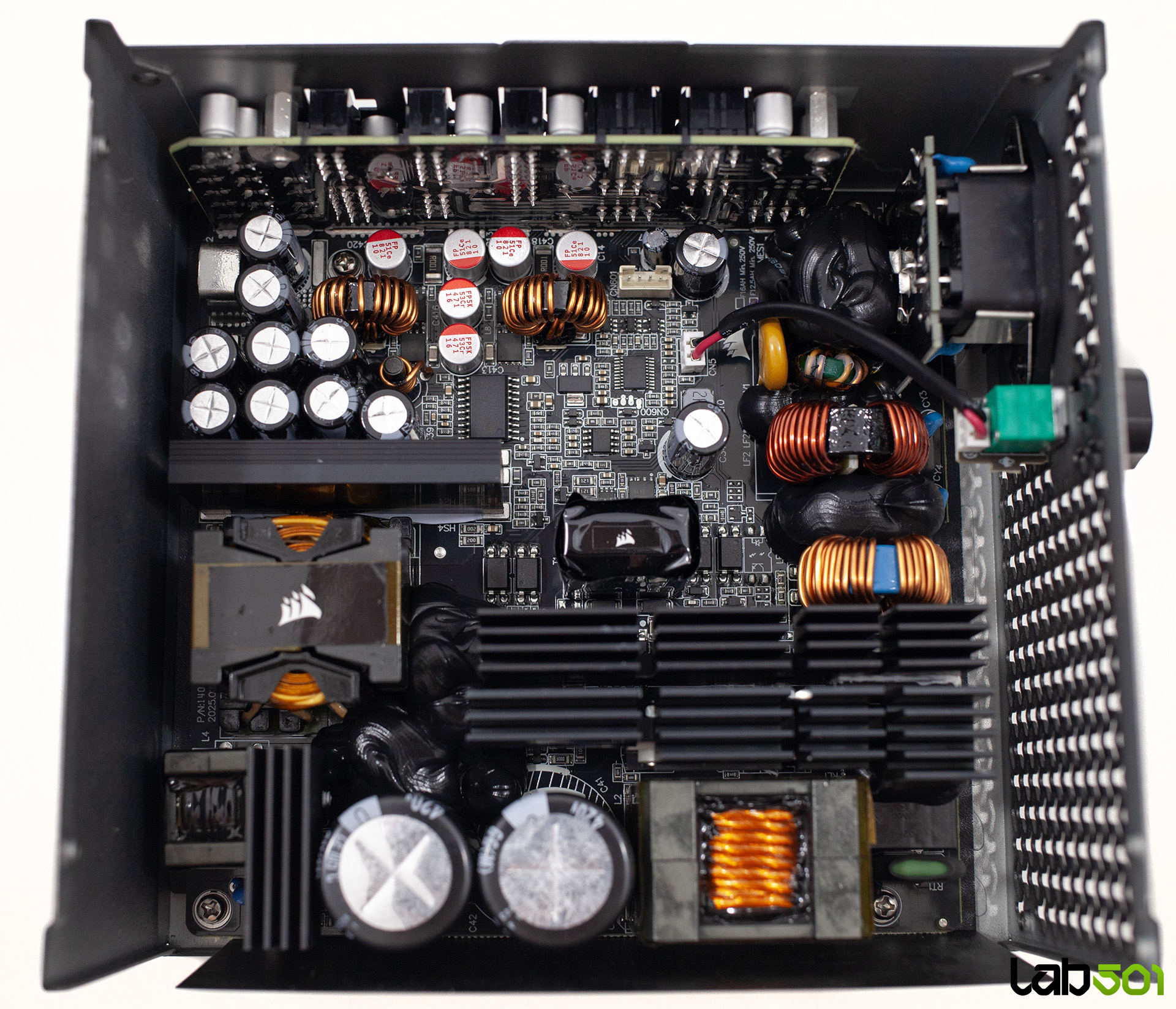

Odata demontata carcasa sursei Corsair RM850x SHIFT, observam imediat o platforma moderna, curata si eficient organizata, dezvoltata de Great Wall – un partener OEM cu care Corsair colaboreaza de mai multi ani pe segmentul surselor de putere medie si inalta eficienta. Aceasta reprezinta o schimbare fata de generatia precedenta RMx SHIFT, produsa de CWT, si marcheaza o evolutie catre o implementare mai compacta, mai eficienta termic si mai bine optimizata pentru standardele ATX 3.1.

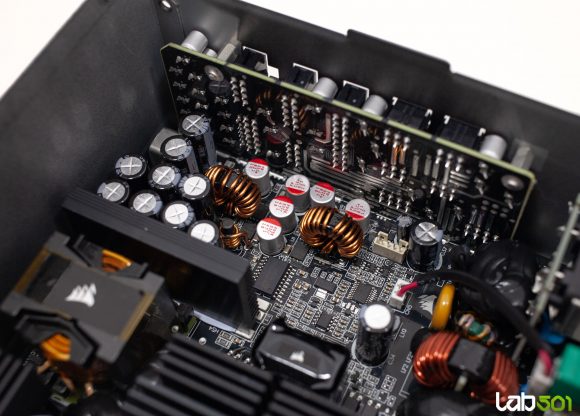

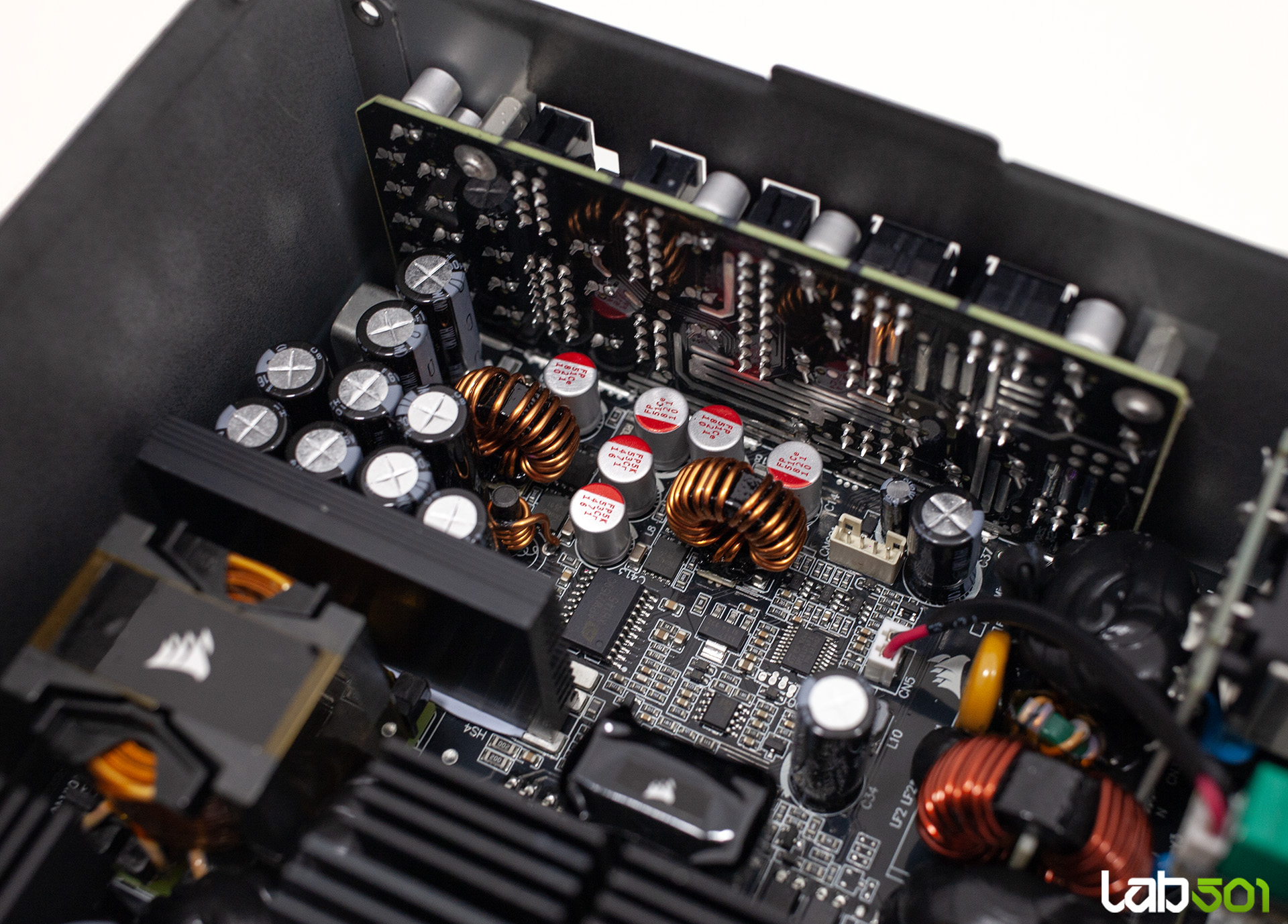

Arhitectura interna este bazata pe o topologie rezonanta LLC in etajul primar, completata de convertoare DC-to-DC pentru liniile secundare de +5V si +3.3V. Aceasta configuratie se numara printre cele mai performante solutii utilizate in prezent pe sursele moderne, oferind o eficienta ridicata, stabilitate excelenta si un raspuns foarte rapid la variatiile de sarcina. Convertoarele DC-DC responsabile pentru stabilizarea liniilor de +5V si +3.3V sunt montate direct pe PCB-ul principal – o solutie eleganta, care reduce costurile de productie, dar si imbunatateste fluxul de aer intern, datorita unui traseu mai simplu al componentelor.

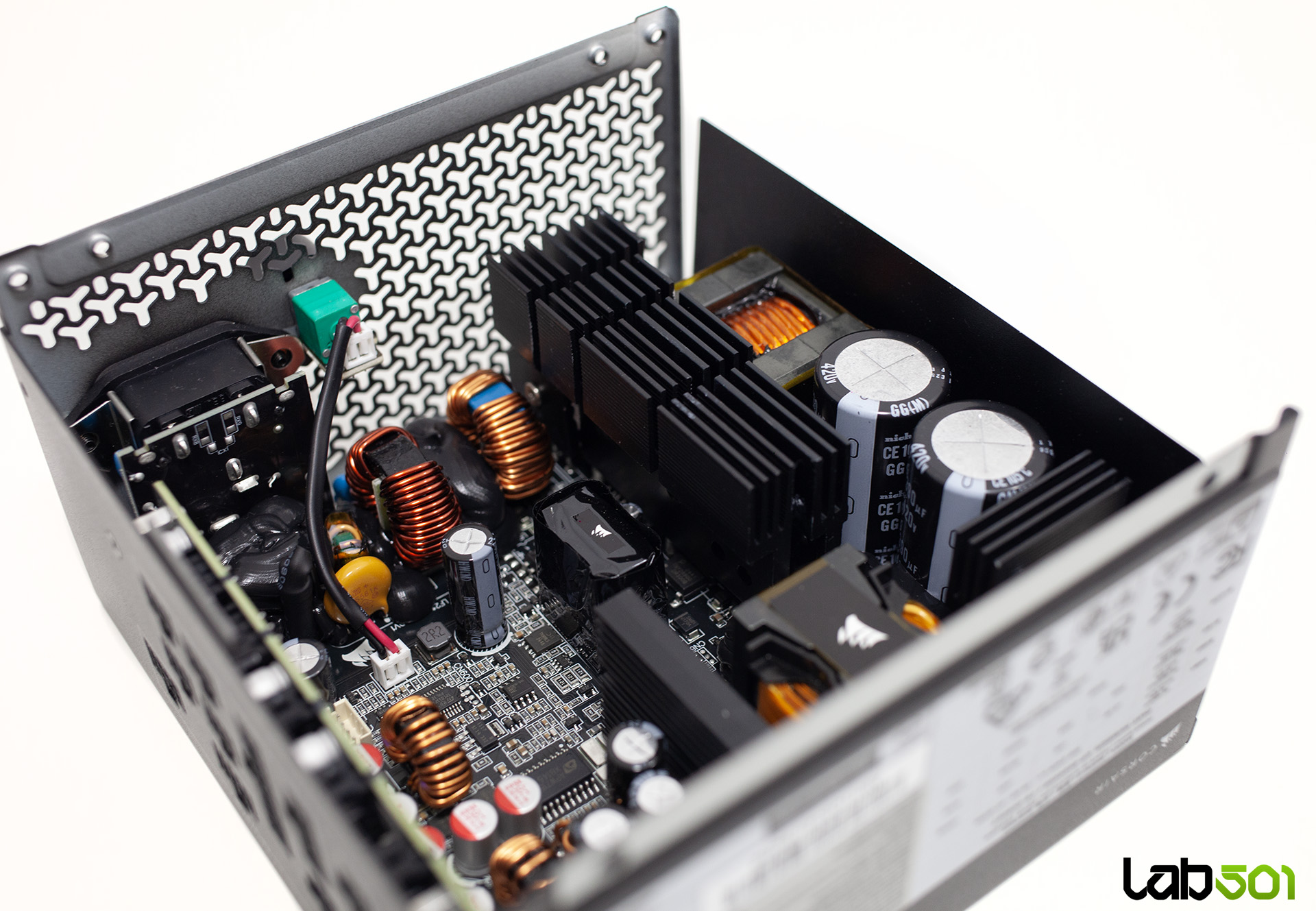

Filtrarea EMI este realizata exemplar: doua condensatoare de tip X, patru condensatoare Y montate direct pe intrare, o siguranta fuzibila, doua bobine pentru rejectie de mod comun (CM choke) si un varistor (MOV) pentru protectie la supratensiuni tranzitorii. Pentru limitarea curentului de pornire, in etajul de filtrare regasim un releu si un termistor NTC, o combinatie eficienta care contribuie la o protectie buna impotriva supracurentilor la alimentare.

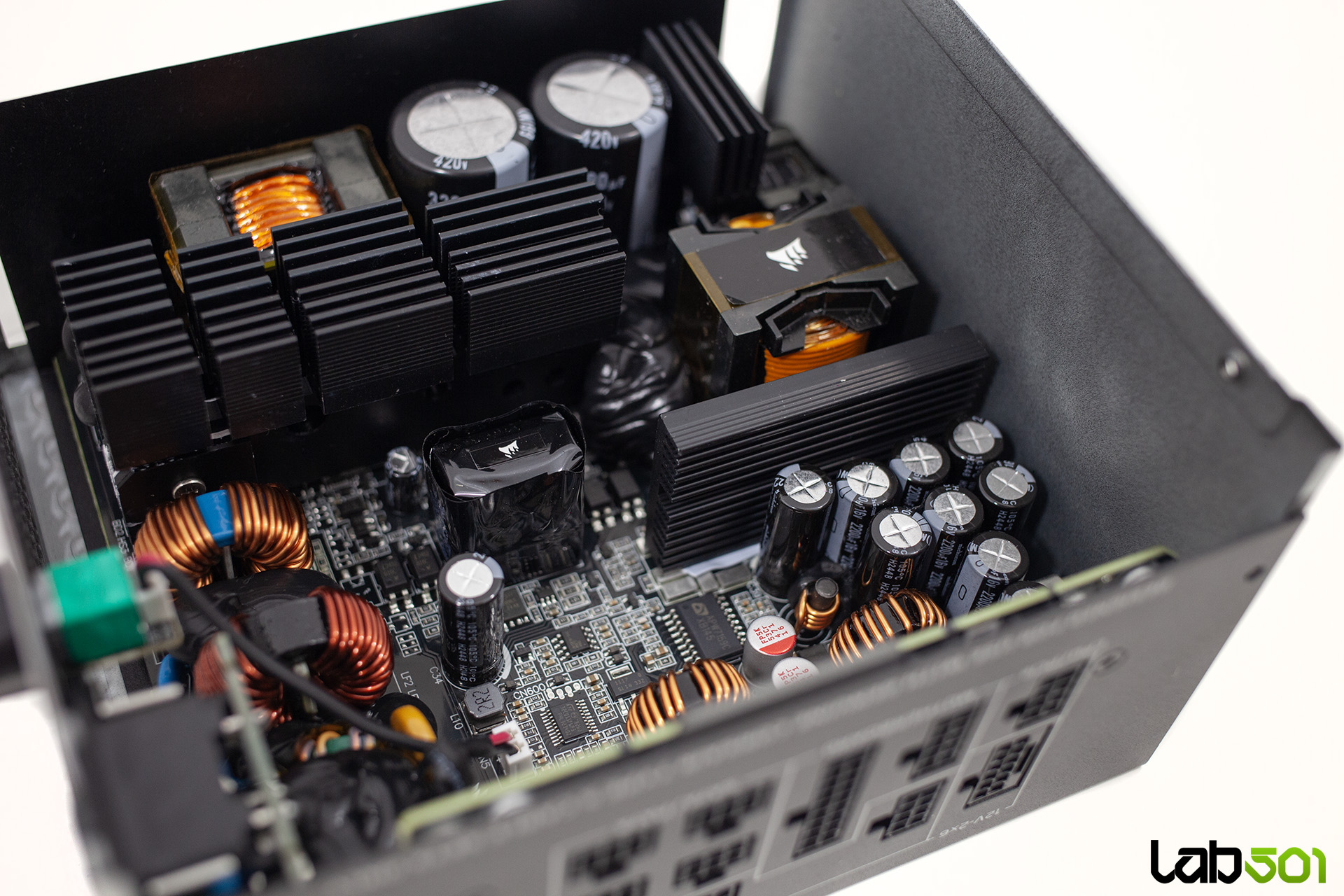

In zona primara sunt utilizati condensatori japonezi Nichicon: un model GN de 390uF / 420V si un model GG de 330uF / 420V, ambii certificati pentru functionare la 105°C, oferind o capacitate combinata de 720uF – suficienta pentru un hold-up time care sa se incadreze in specificatiile ATX 3.1. In secundar, regasim condensatori electrolitici Nichicon din seriile HW si HV, completati de polimerici FPCAP de la acelasi producator. Selectia componentelor confirma orientarea catre fiabilitate, iar garantia de 10 ani oferita de Corsair nu face decat sa intareasca acest aspect.

Protectiile standard – OVP, UVP, OCP, OPP, SCP si OTP – sunt gestionate de un controller dedicat, care opreste instant alimentarea in cazul detectarii oricarui parametru anormal. Constructia interna este la cel mai inalt nivel: lipituri curate, izolatii aplicate corect pe terminalele de inalta tensiune si o dispunere logica a componentelor pentru optimizarea fluxului de aer. Radiatoarele de aluminiu sunt dimensionate corect pentru clasa de putere, iar amplasarea componentelor este gandita astfel incat aerul sa circule uniform intre zona primarului si cea a secundarului.
