Analiza interioara

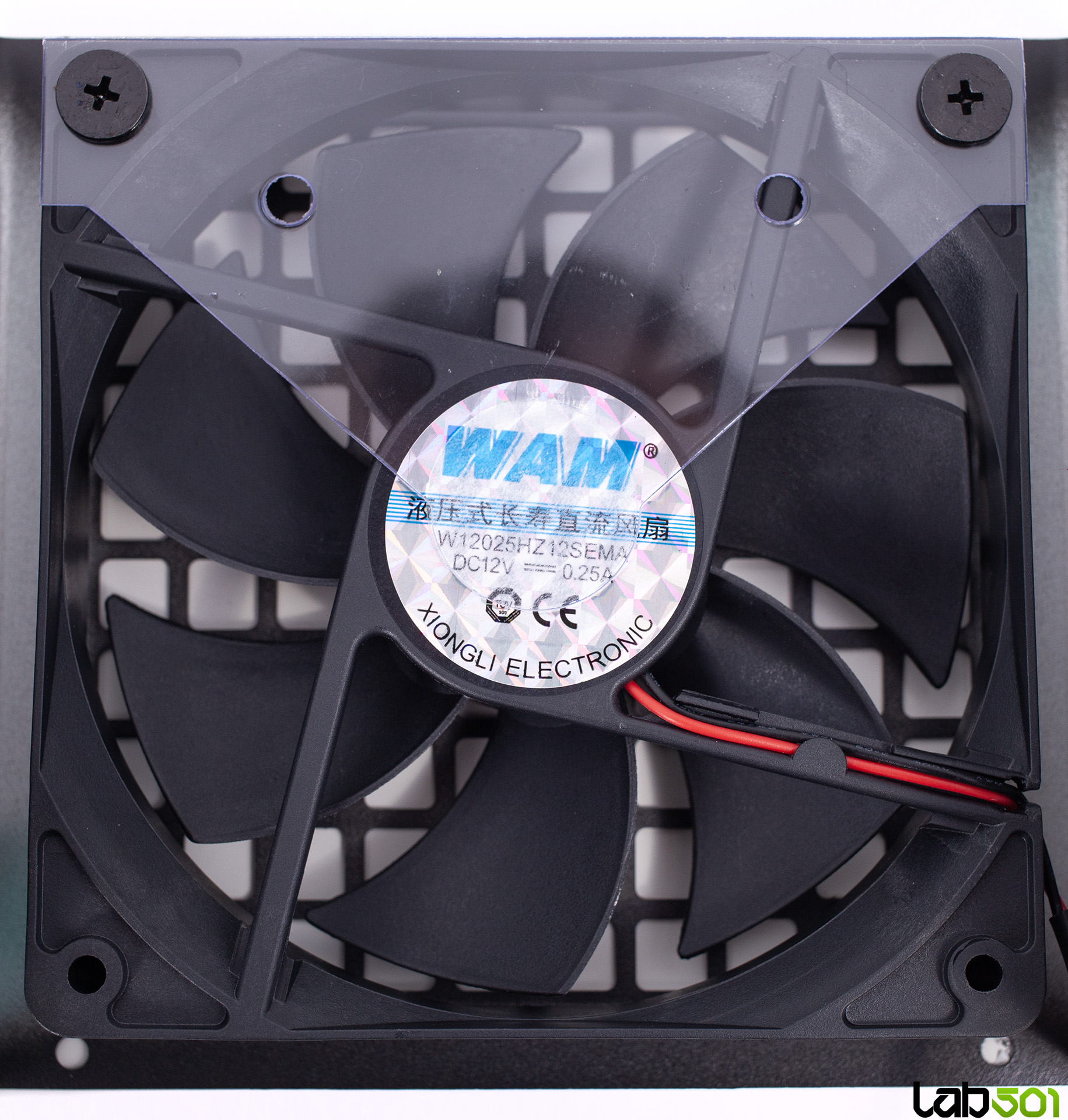

Ventilatorul de 120 mm poarta codul W12025HZ12SEMA, este fabricat de WAN si este echipat cu lagar hidrodinamic (Hydro Bearing), avand o turatie maxima de 2500 RPM. Neavand un mod semi-pasiv de functionare, acesta ramane activ in permanenta – cu o turatie de aproximativ 1025 RPM la 10% incarcare, urcand usor pana la 1060 RPM la 80% incarcare si accelerand mai pronuntat pana la 1513 RPM atunci cand sursa este solicitata la capacitate maxima (100%).

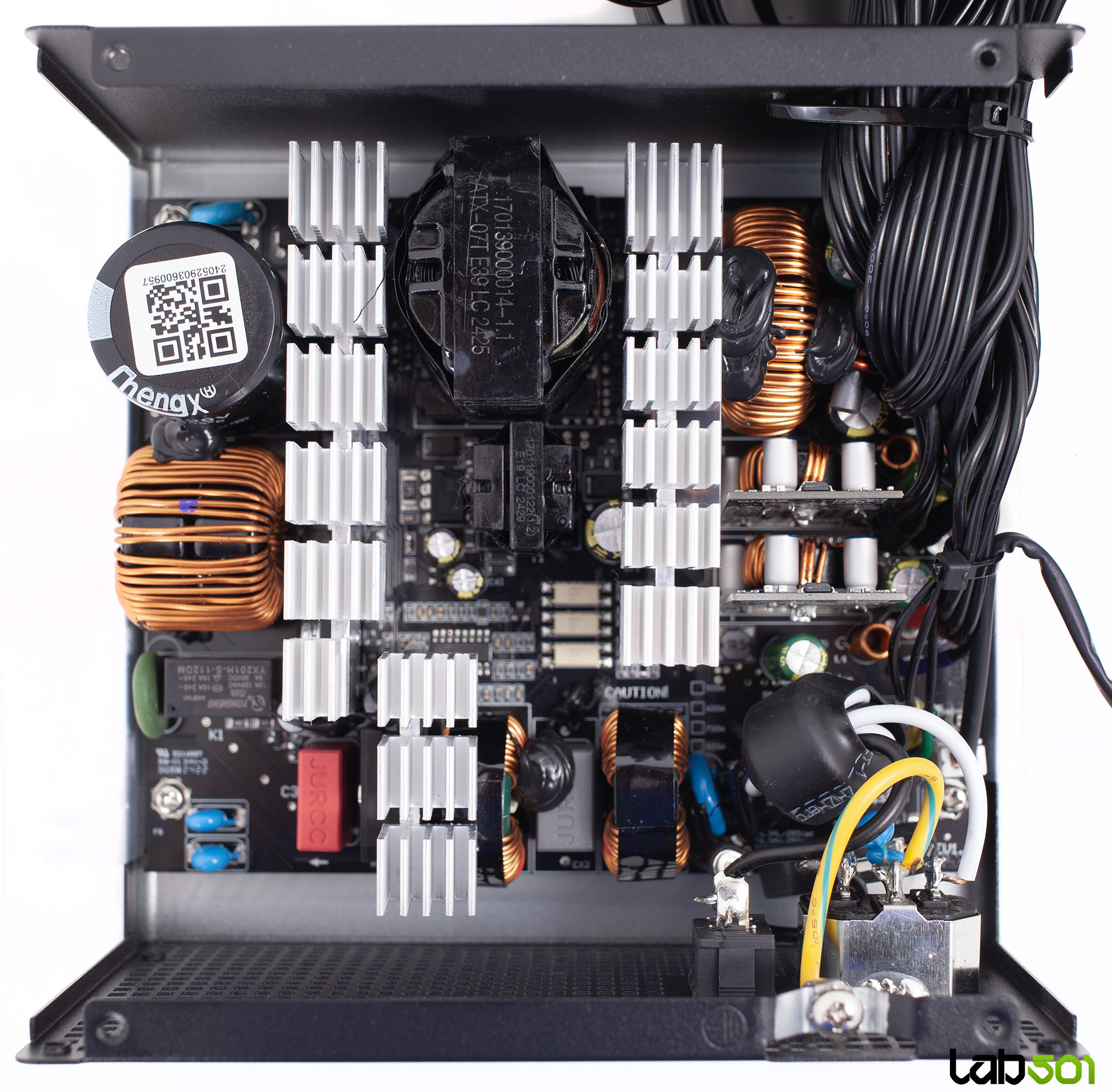

Asa cum mentionam si anterior, la interior DeepCool PL750D utilizeaza o platforma realizata de Helly Technology, bazata pe o topologie double-forward si convertoare DC-DC pentru rail-urile minore din secundar. Pentru a atinge pretul tinta, s-au facut unele economii in privinta componentelor, fara a compromite insa in mod semnificativ performanta sau fiabilitatea.

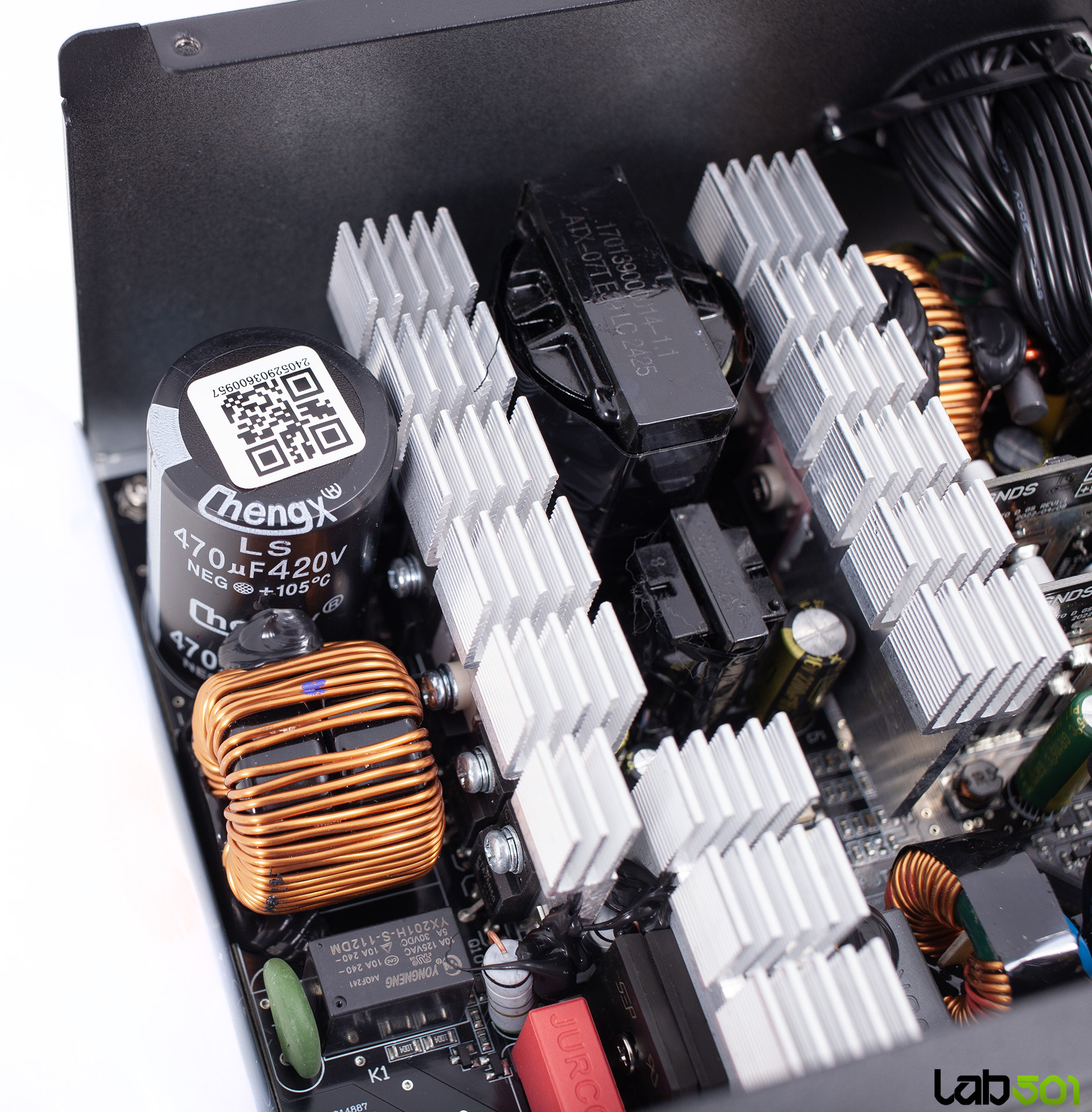

Condensatorul principal din primar este un model ChengX din seria LS, cu o capacitate de 470 uF la 420 V si rating de 105°C – suficient pentru a asigura un hold-up time conform cerintelor ATX 3.1. In secundar regasim condensatori electrolitici ChengX (seria GR), precum si polimerici de la APAQ, inclusiv pe PCB-ul destinat conversiei DC-DC.

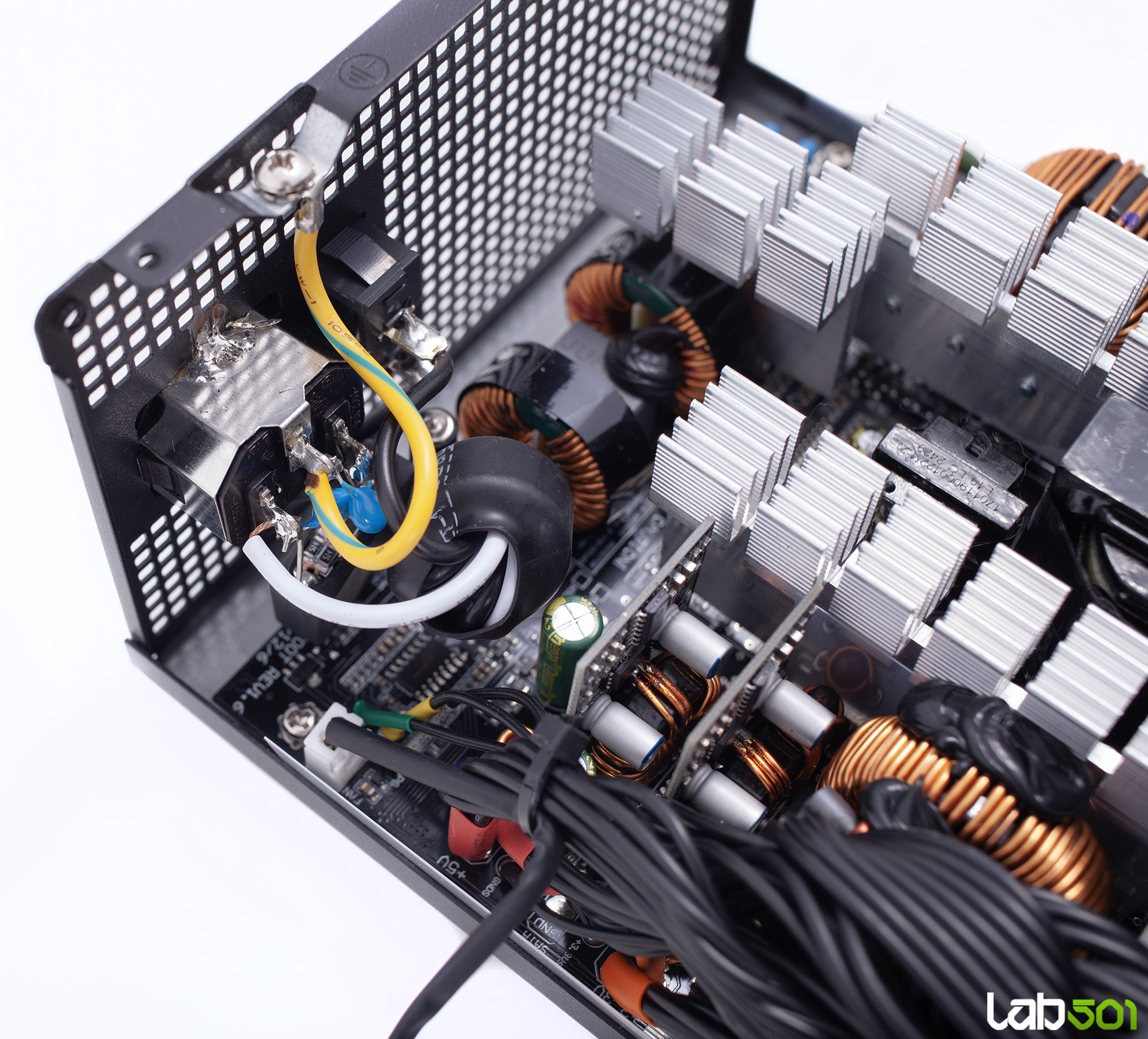

Filtrarea EMI este completa, incluzand doi condensatori de tip Y si unul de tip X cu circuit de descarcare, continuat cu o bobina de ferita pe fir. Pe PCB regasim o siguranta fuzibila, un al doilea condensator de tip X, doua bobine pentru filtrare CM (common mode) si un varistor pentru protectia la supratensiuni (surge). Desi filtrul este implementat minimal, acesta isi face treaba in reducerea emisiilor EMI. Protectia la supracurent la pornire (inrush) este asigurata printr-un termistor NTC in paralel cu un releu de bypass, o solutie clasica si eficienta.

Elementele interne sunt bine fixate si ancorate cu adeziv, pentru a preveni vibratiile si eventualele zgomote. Desi nu se folosesc condensatori japonezi, calitatea constructiei si atentia la detalii sunt convingatoare si inspira incredere. O solutie echilibrata pentru un buget restrans, cu toate protectiile esentiale implementate – ramane sa vedem cum se comporta in testele practice.
