Analiza interioara

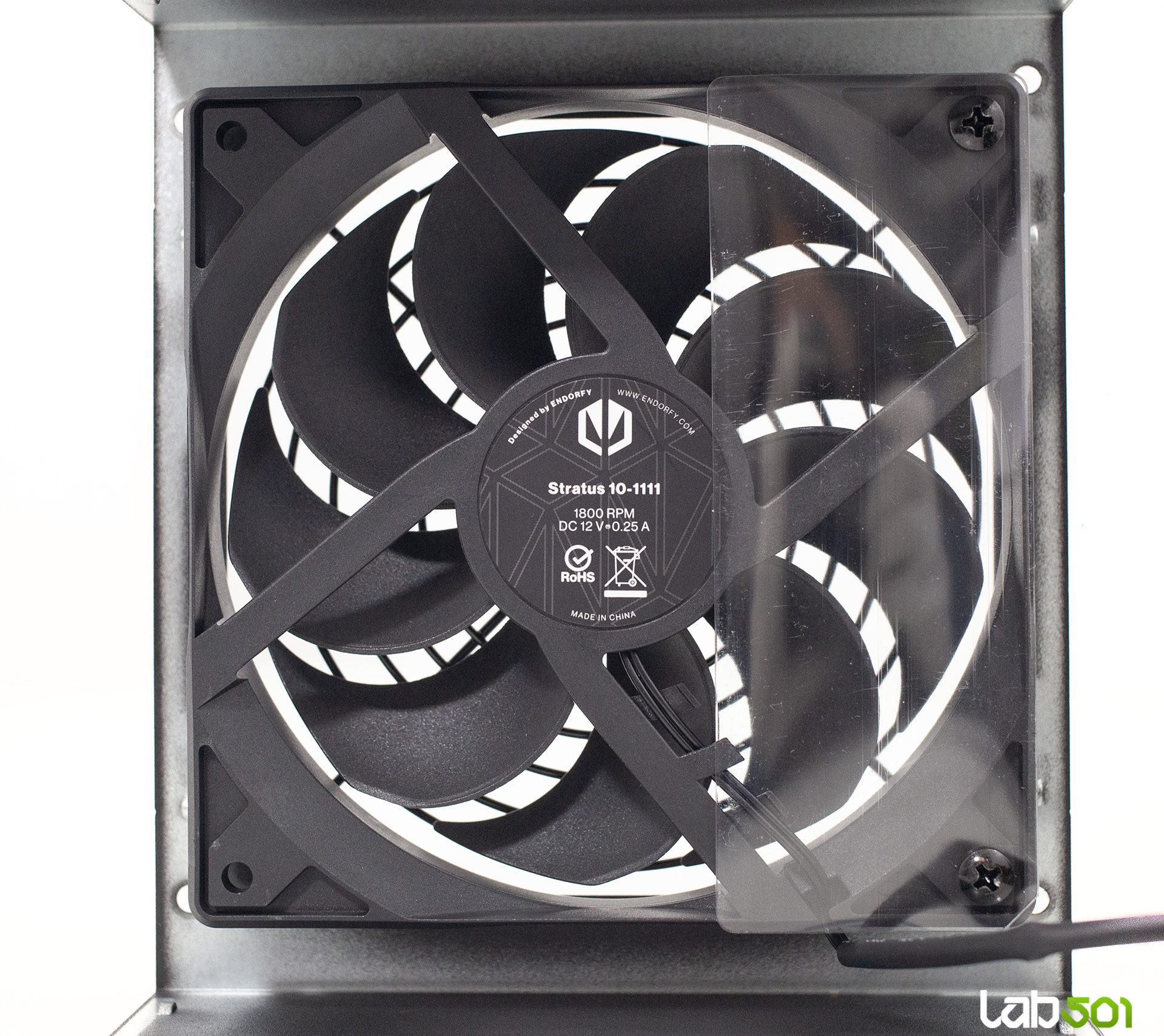

Ventilatorul responsabil cu racirea interna este un model ENDORFY Stratus de 120 mm, o varianta mai accesibila a binecunoscutului Fluctus. Acesta foloseste un lagar FDB si beneficiaza de un profil de turatie optimizat pentru un nivel redus de zgomot, turatia maxima fiind de 1800 RPM, valoare pe care o si atinge atunci cand rulam sursa la incarcare maxima. Apreciem controlul termic gradual implementat: ventilatorul porneste imediat ce sursa este alimentata (nu exista mod semi-pasiv), turatia crescand progresiv pana la aproximativ 1100 RPM la o incarcare de 50%. Peste acest prag, ventilatorul accelereaza dupa o curba mai agresiva, astfel ca inregistram ~1650 RPM la o incarcare de 80% si ~1800 RPM la 100%.

Desi nu putem vorbi despre silentiozitate in cazul acestei surse, atata timp cat ramanem sub un nivel de incarcare de 50–60%, Vero L6 750W se mentine intr-o zona acceptabila din punct de vedere auditiv, fara a deveni deranjanta in utilizare reala.

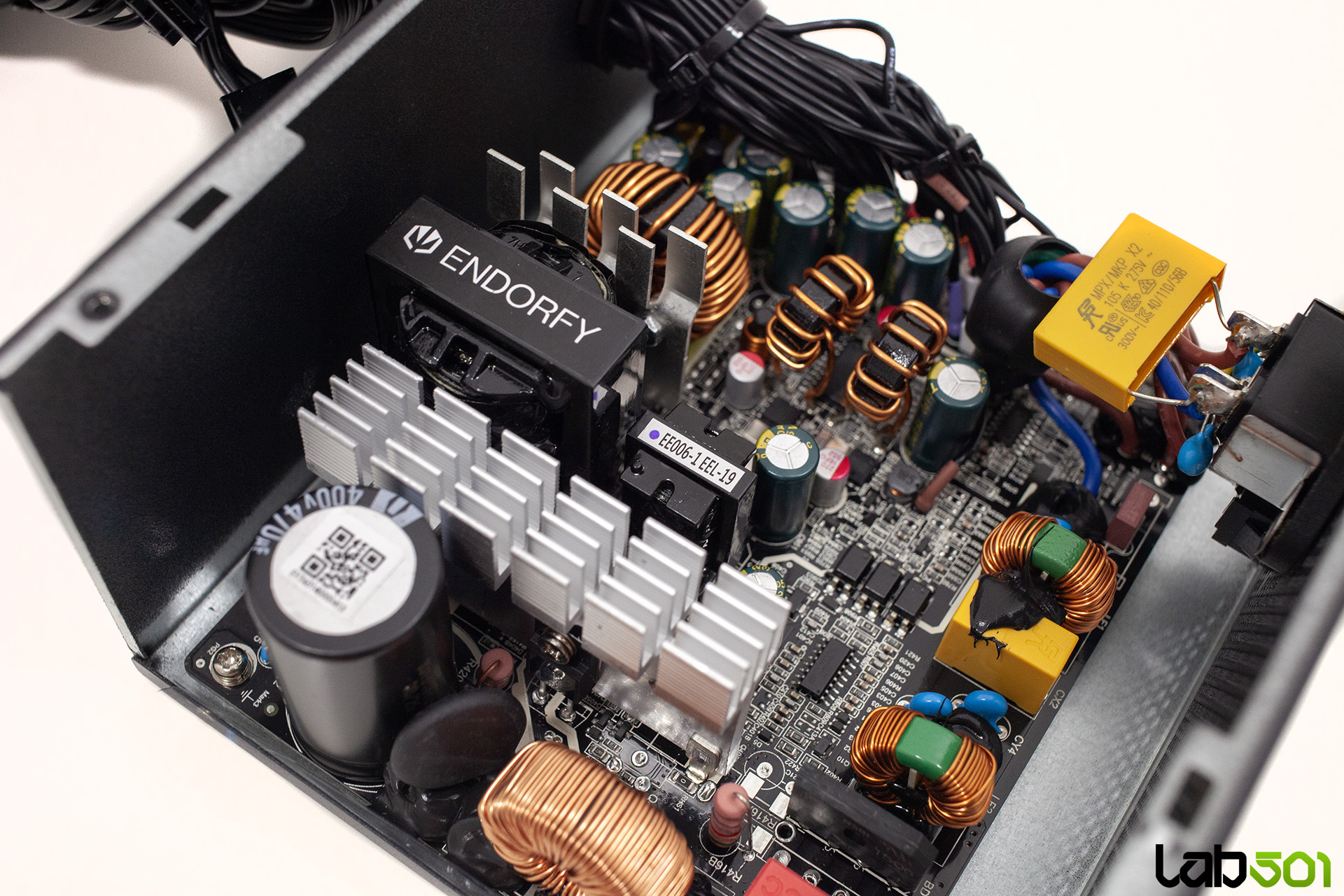

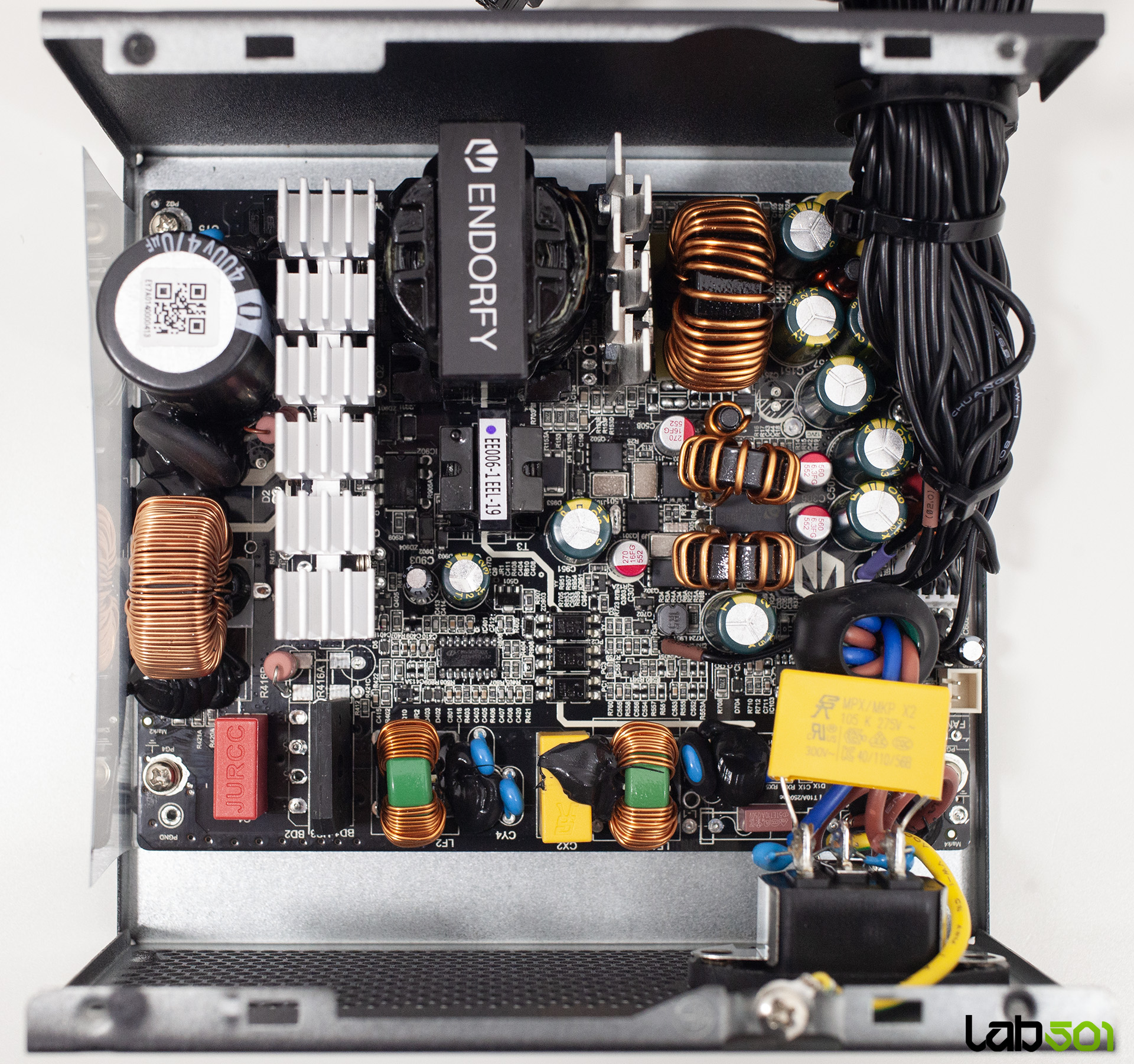

Platforma interna a lui ENDORFY Vero L6 750W este dezvoltata pe o noua platforma OEM, diferita de cea furnizata de SAMA (producatorul care sta la baza seriei Supremo FM6), si marcheaza un pas clar inainte fata de generatia precedenta, diferenta fiind relevanta din punct de vedere al topologiei utilizate si al arhitecturii generale. Daca seria Vero L5 apela la un design clasic group-regulated pentru liniile de +5V si +3.3V, noul Vero L6 adopta conversie DC-DC pentru rail-urile minore, acestea fiind derivate direct din rail-ul principal de +12V.

Prin trecerea la convertoare DC-DC, Vero L6 obtine o stabilitate superioara a tensiunilor in scenarii de crossload, un nivel de ripple mai redus si un comportament mult mai previzibil in sarcina dinamica, ceea ce il plaseaza fara echivoc peste Vero L5 din punct de vedere al arhitecturii interne. Corectia factorului de putere este realizata printr-un circuit APFC (PFC activ), urmat de o topologie double-forward, in timp ce conversia secundara foloseste redresare sincrona pentru rail-ul de +12V. Componentele de putere sunt racite de radiatoare de dimensiuni medii, dimensionate corect pentru aceasta clasa de eficienta si pentru regimul de functionare specific unei surse Bronze / Silver.

Condensatorul principal din primar este un model Teapo din seria TD, cu o capacitate de 470 uF la 400 V si rating de 105°C – la limita, dar suficient pentru a asigura un hold-up time conform cerintelor ATX 3.1, care sunt mai relaxate fata de specificatiile ATX 3.0. In secundar regasim condensatori electrolitici Teapo din seria SC, precum si condensatori polimerici Teapo din seria FG in etajul destinat conversiei DC-DC.

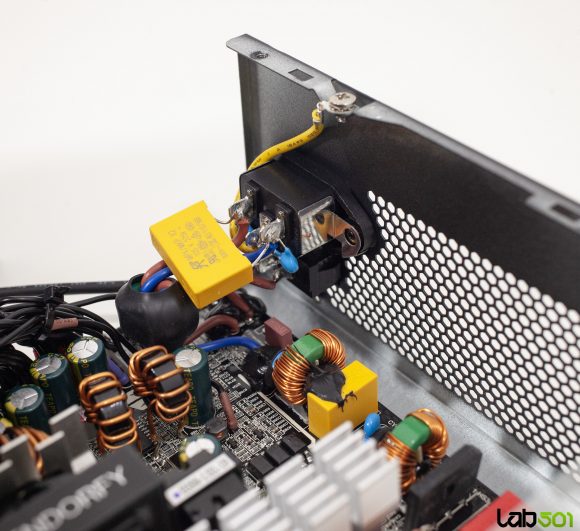

Filtrarea EMI include doi condensatori de tip Y si unul de tip X (fara circuit de descarcare) montati direct pe mufa IEC, continuand cu o bobina de ferita pe fir. Pe PCB regasim o siguranta fuzibila in miniatura, un al doilea condensator de tip X, inca doi condensatori de tip Y, doua bobine pentru filtrare CM (common mode) si un varistor pentru protectia la supratensiuni (surge). Desi filtrul este implementat relativ minimalist, acesta isi indeplineste corect rolul in reducerea emisiilor EMI.

Protectia la supracurent la pornire (inrush) este asigurata printr-un termistor NTC, insa fara releu de bypass, cel mai probabil o masura de reducere a costurilor. La capitolul protectii regasim pachetul complet: OCP, OPP, OVP, UVP, SCP si OTP, ceea ce confirma orientarea catre siguranta si fiabilitate pe termen lung.
