Analiza interioara

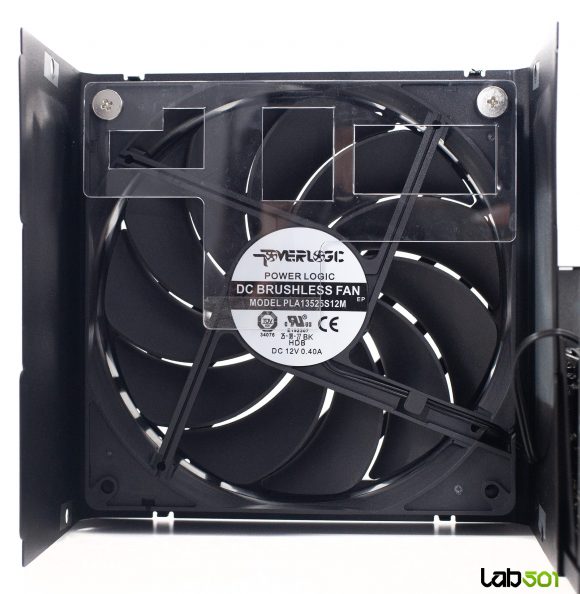

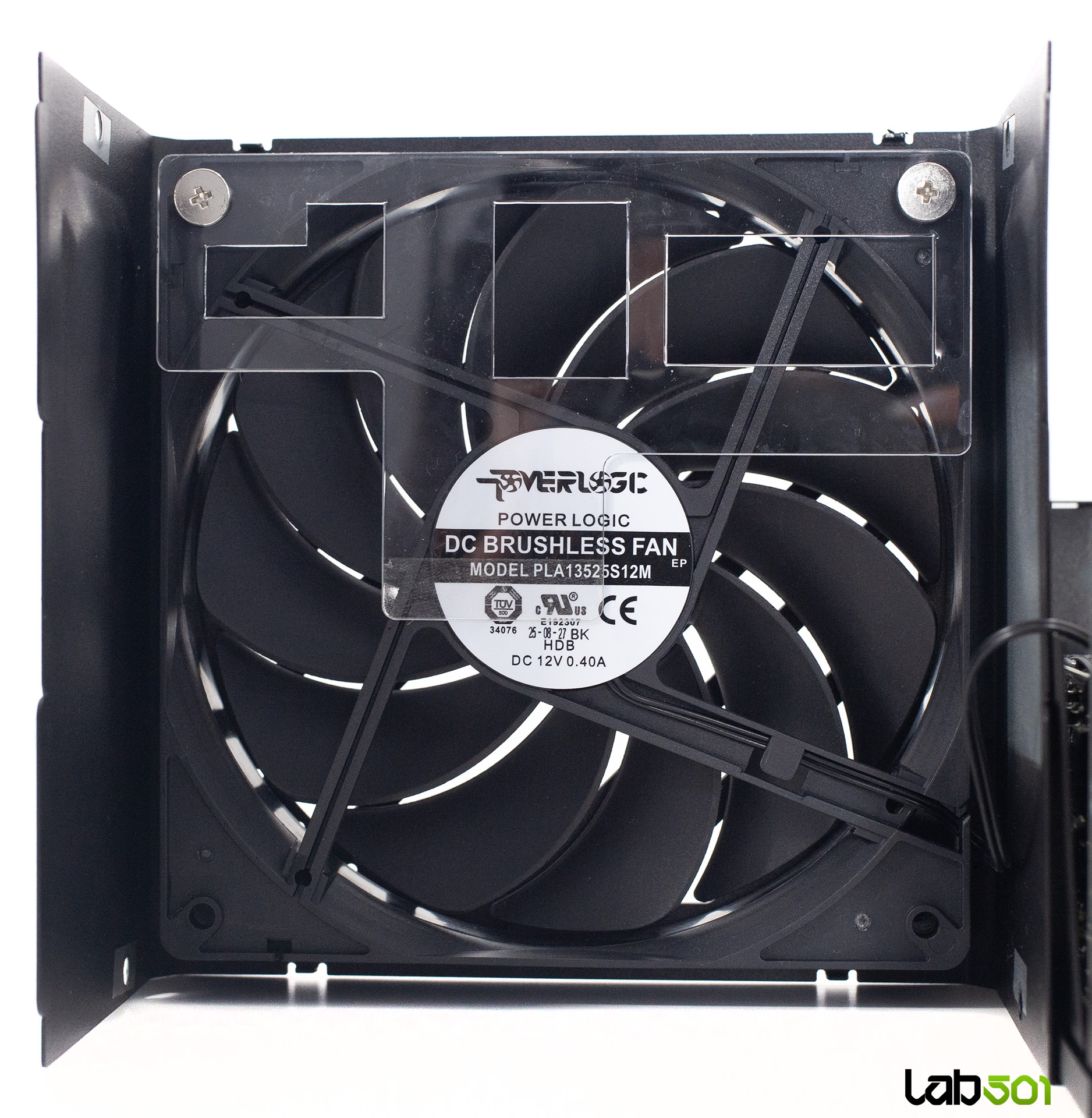

Ventilatorul de 135mm utilizat este un model Power Logic PLA13525S12M, echipat cu lagar pe lichid (FDB), specificat pentru un debit de aer de aproximativ 111 CFM si un nivel de zgomot de circa 41.6 dBA.

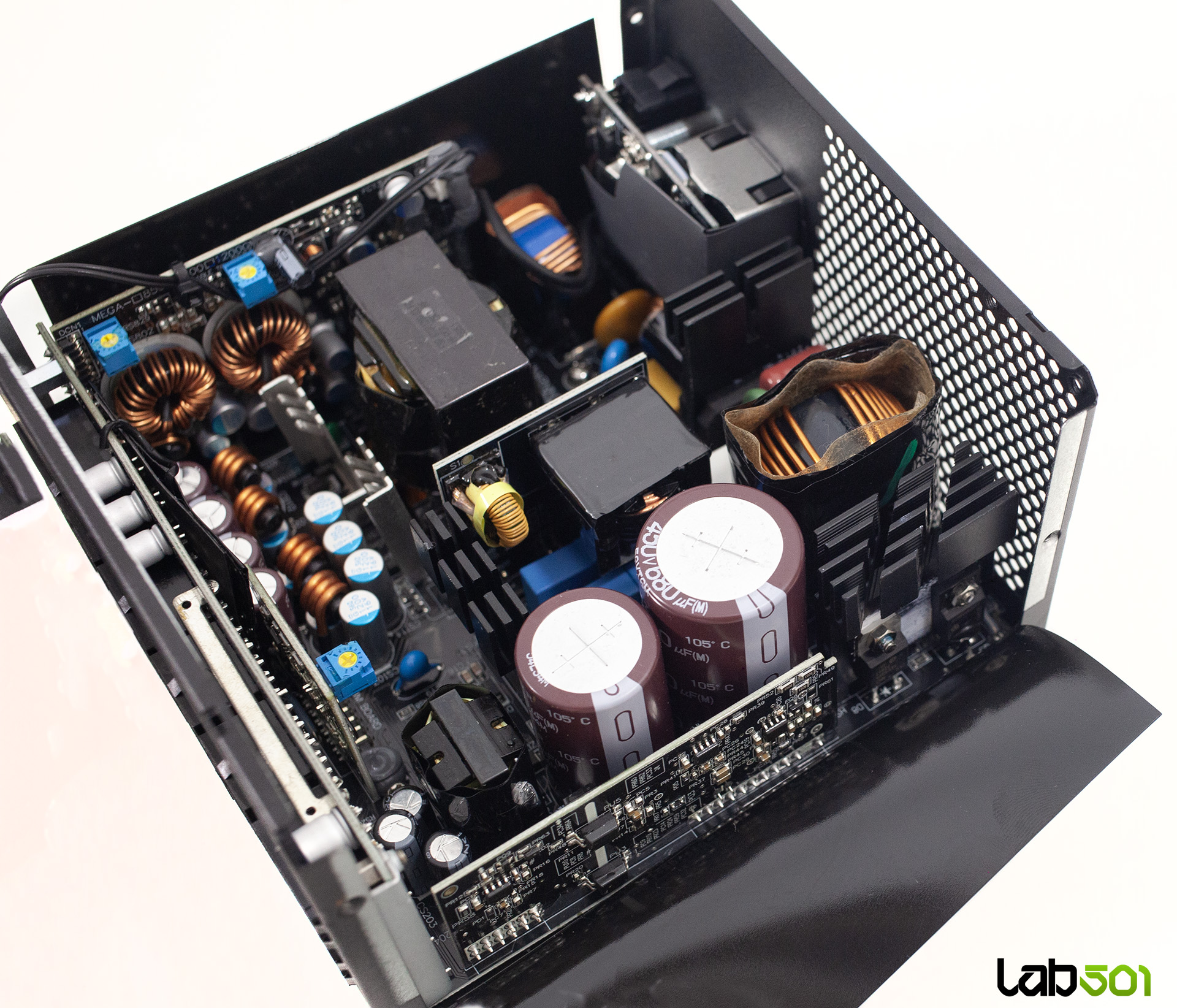

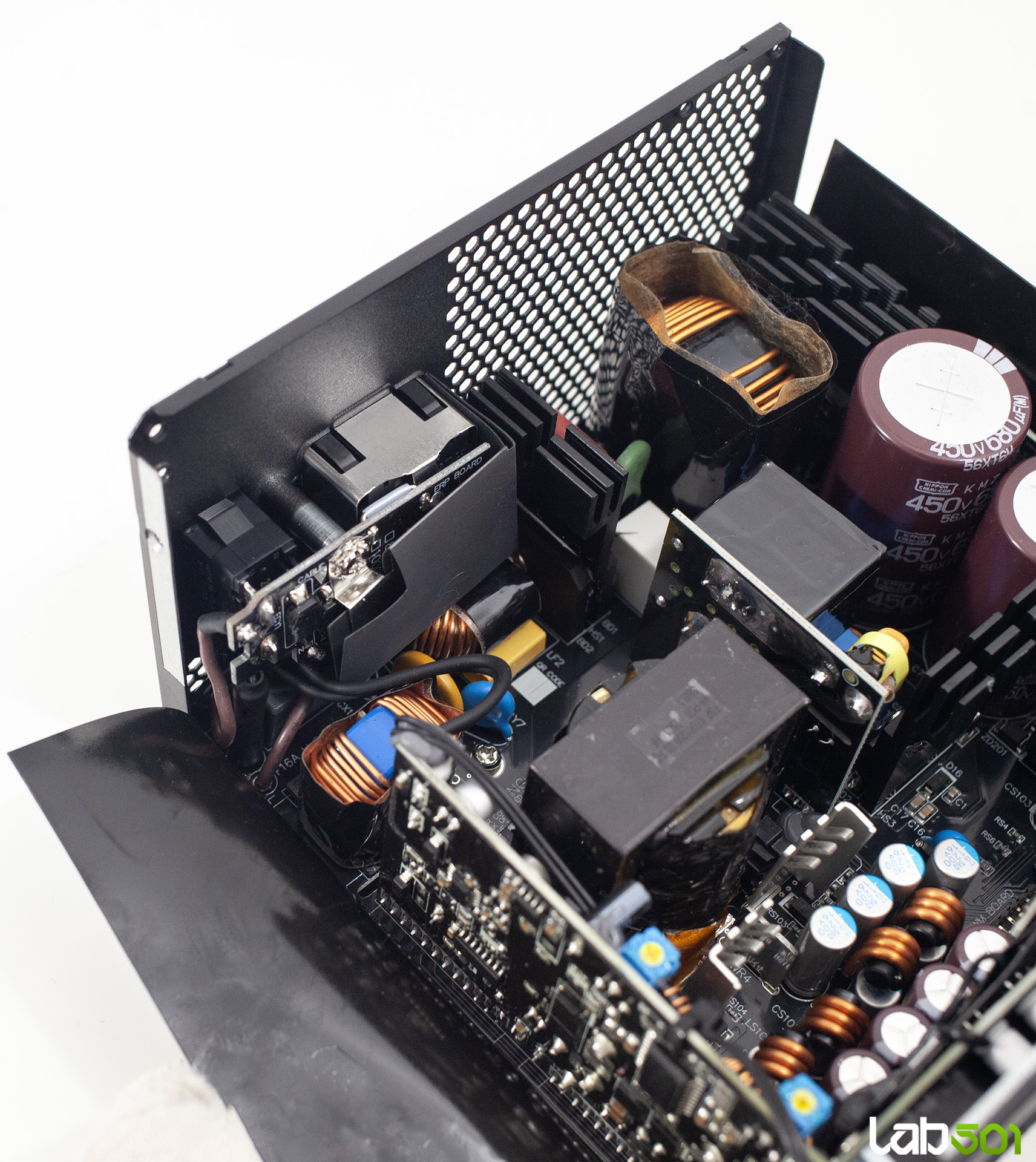

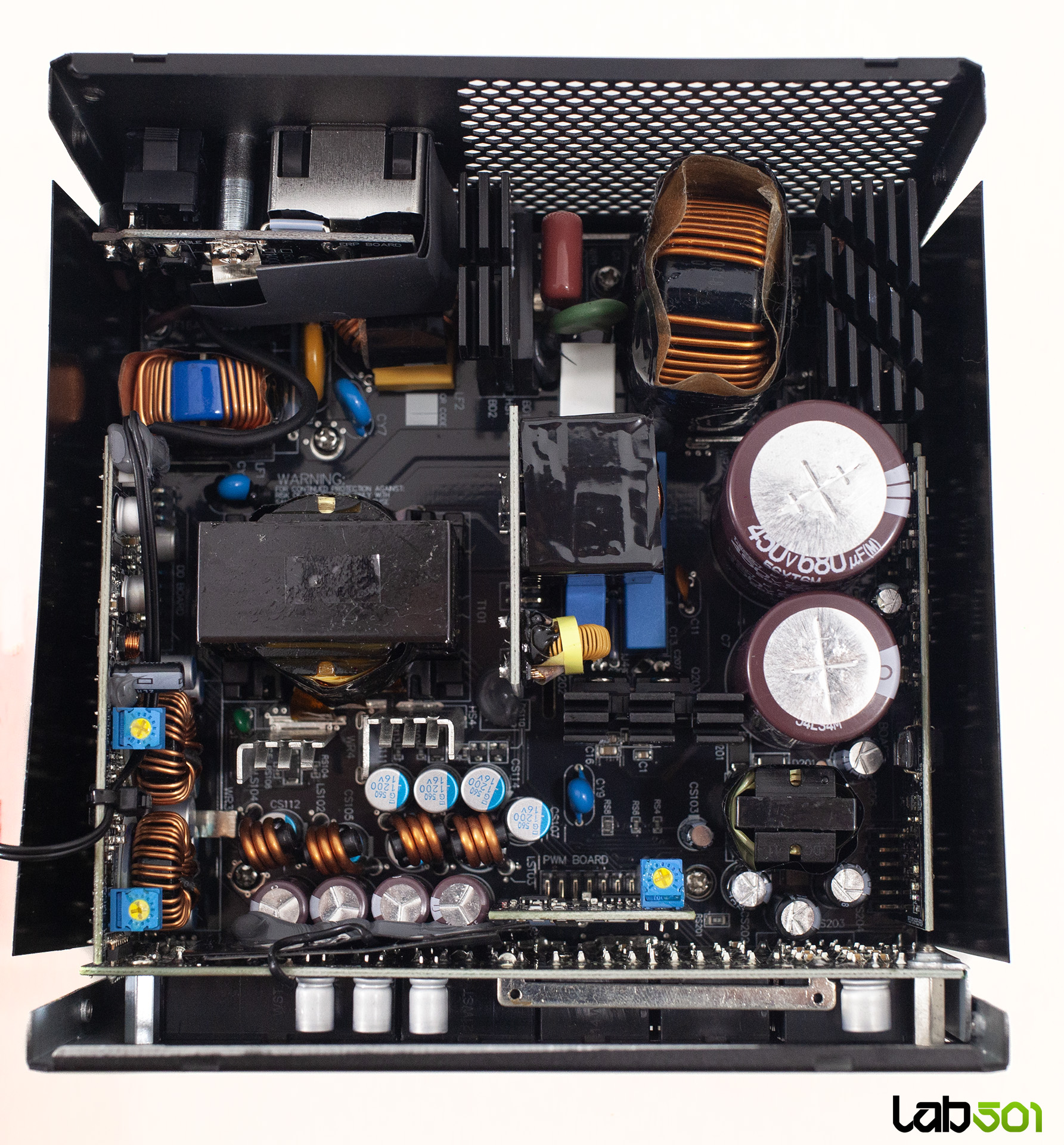

Asa cum ne puteam astepta, platforma utilizata de FSP MEGA GM 1200W ATX 3.1 este una proprietara. Pentru a obtine o eficienta ridicata si o stabilitate foarte buna a tensiunilor, MEGA GM 1200W se bazeaza pe o topologie half-bridge LLC in primar, cu redresare sincron in secundar si convertoare DC-DC dedicate pentru rail-urile de +5V si +3.3V. Cele doua VRM-uri sunt montate pe un PCB separat, dispus vertical fata de PCB-ul principal, pe una dintre laturi, perpendicular pe placa ce gazduieste conectorii modulari.

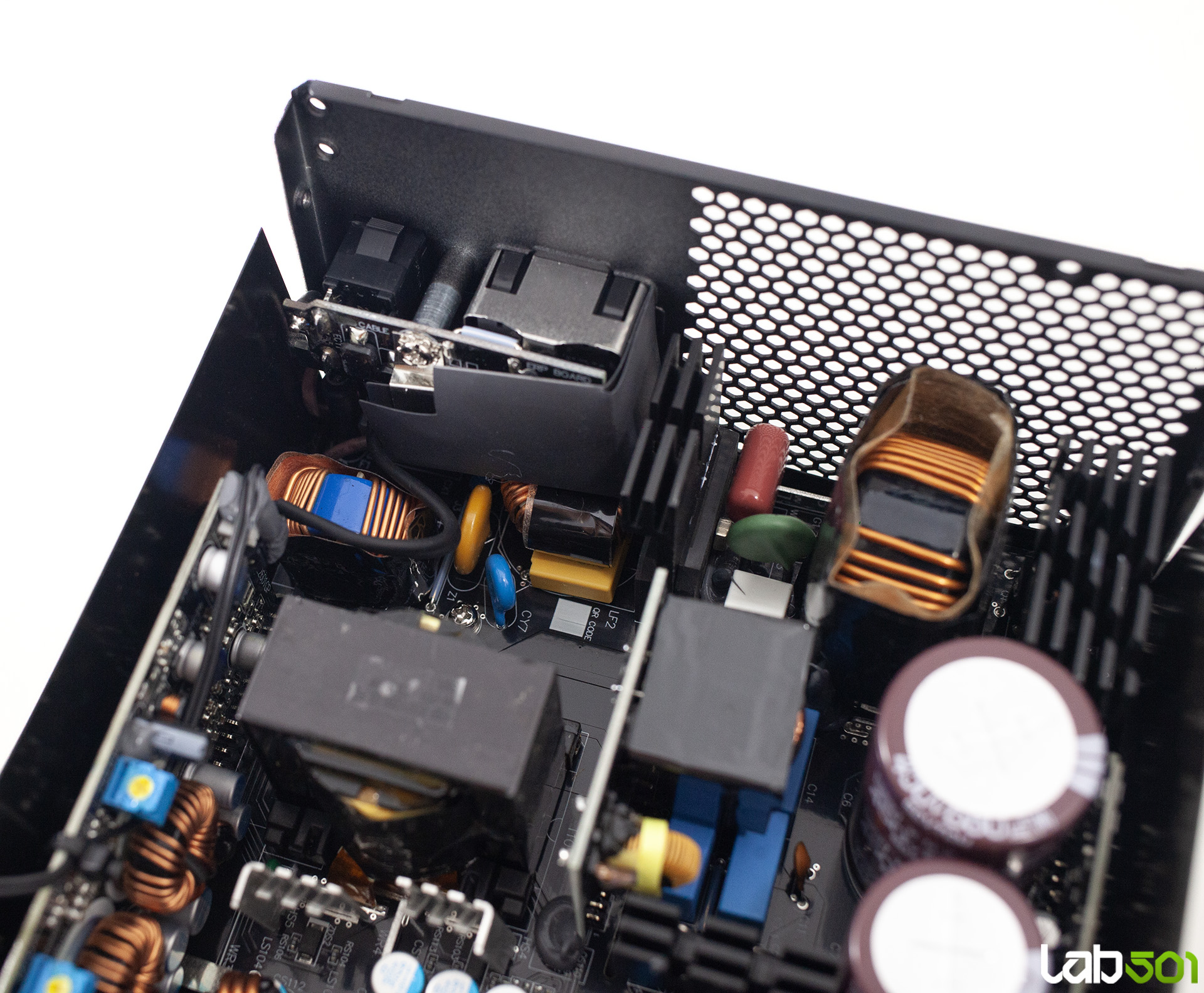

Filtrarea EMI este implementata corect si include 2 condensatori Y, 3 condensatori X, 2 bobine pentru rejectia mod comun (CM), precum si un varistor pentru protectia la supratensiuni (surge). Calitatea constructiei, asa cum ne-a obisnuit FSP, este la cel mai inalt nivel. MEGA GM beneficiaza, de asemenea, de un strat de lac aplicat pe PCB (conformal coating), care ofera protectie suplimentara impotriva factorilor externi, precum umezeala (Off-Wet), praful (Off-Dust) sau petele (Off-Stain). Protectia la curentul de pornire (inrush) este asigurata printr-un termistor NTC in paralel cu un releu de bypass, o solutie clasica si eficienta.

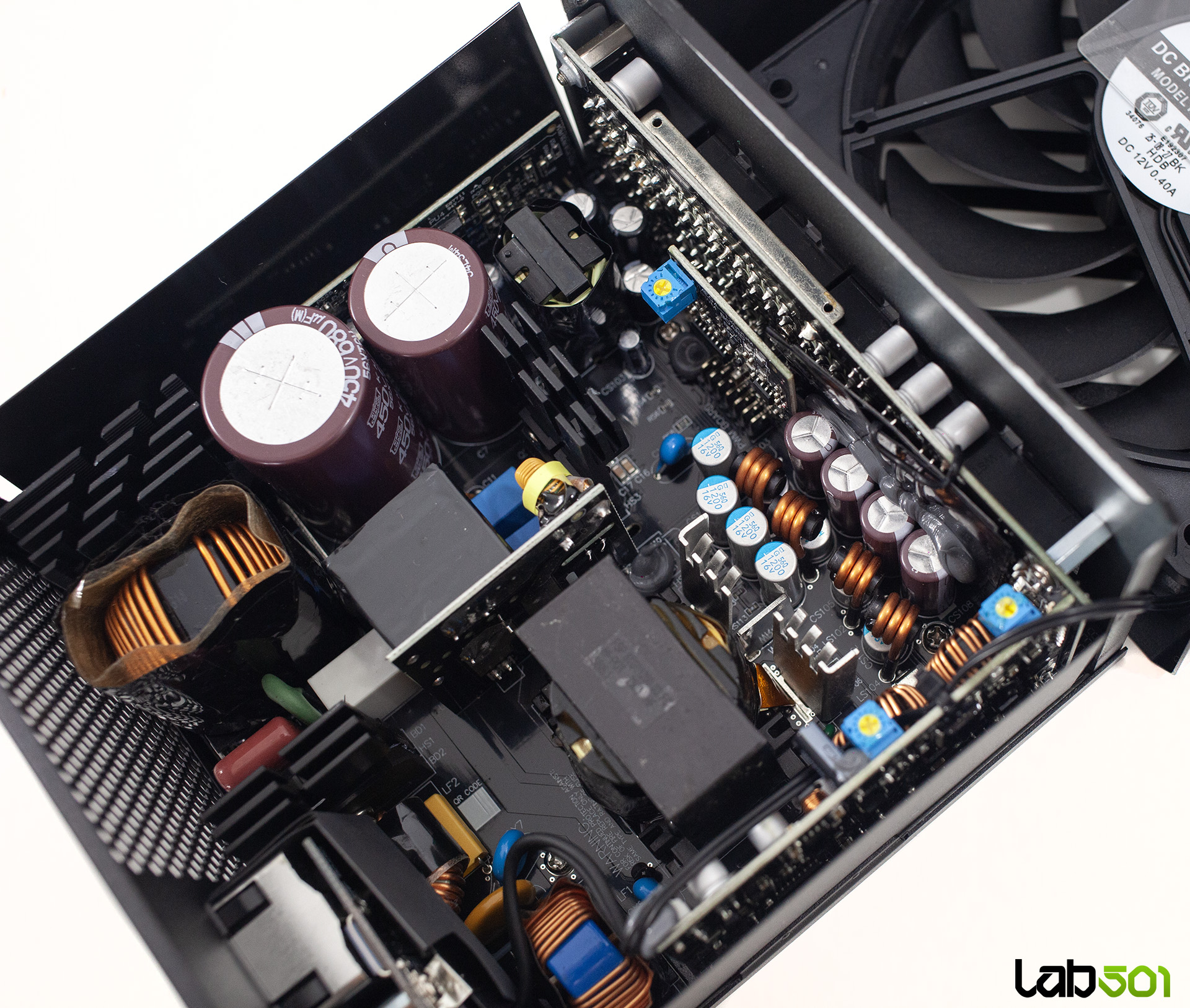

Toti condensatorii electrolitici si polimerici sunt de provenienta japoneza si certificati pentru o temperatura maxima de functionare de 105°C. In primar sunt utilizati doi condensatori Nippon Chemi-Con – din seriile KMZ (680µF / 450V) si KMR (330µF / 450V) – rezultand o capacitate totala de 1010µF, in timp ce in secundar regasim condensatori electrolitici Nippon Chemi-Con (seria KZE), Rubycon din seria ZLH, precum si condensatori polimerici Nippon Chemi-Con si Nichicon FPCAP. O selectie premium de componente.
