Analiza interioara

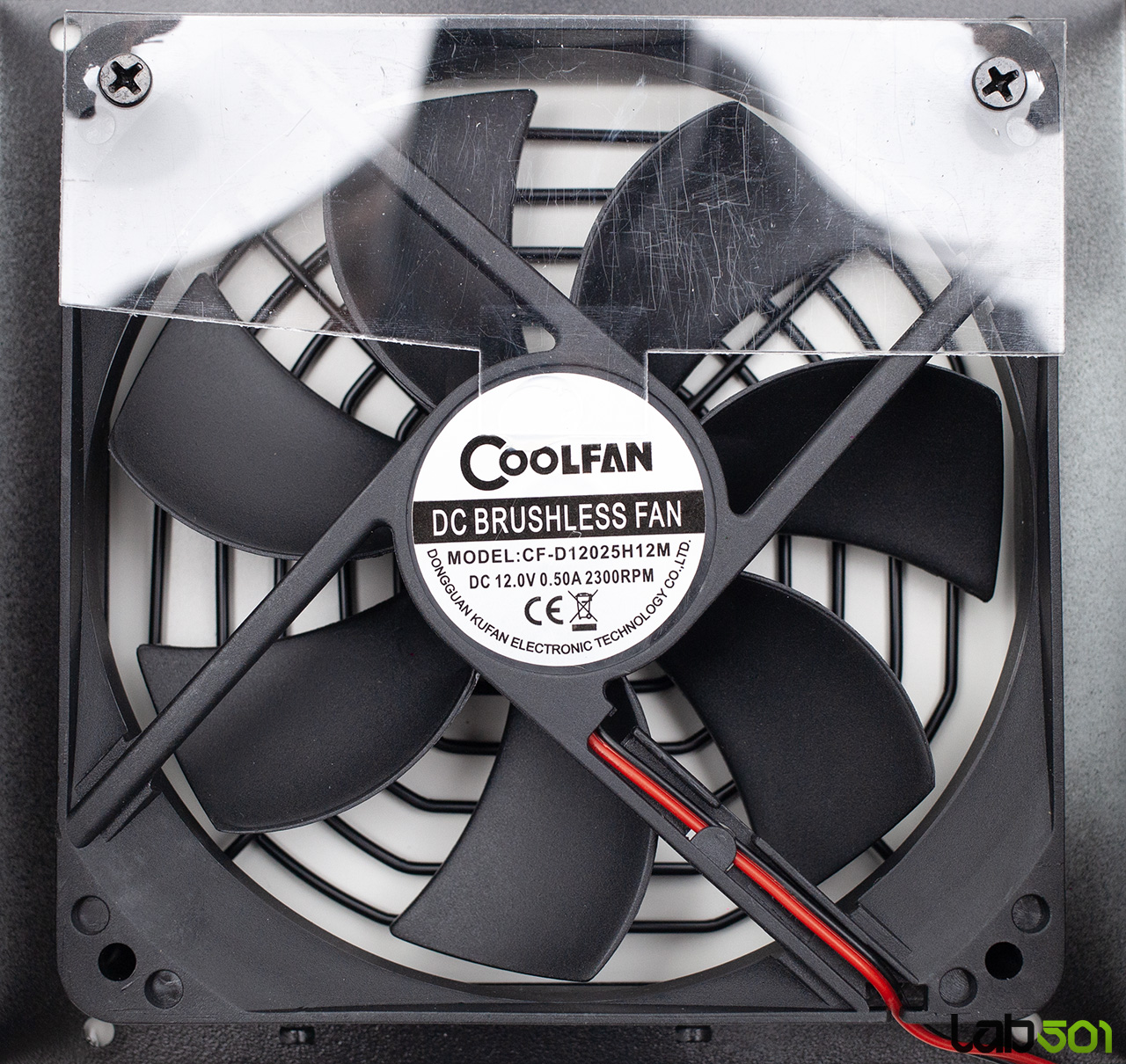

Ventilatorul de 120 mm este un model fabricat de Coolfan, mai exact CF-D12025H12M, echipat cu lagar pe lichid (FDB) si o turatie maxima de 2300 RPM. Pana la un nivel de incarcare de aproximativ 30–40%, acesta functioneaza complet pasiv, fara a porni. Ulterior, turatia creste progresiv – atingand aproximativ 1077 RPM la 80% incarcare si depasind usor pragul de 1500 RPM la 100% incarcare. Rezultatul este o sursa foarte silentioasa, care in utilizarea de zi cu zi ramane practic inaudibila si nu iese in evidenta nici macar in scenarii moderate de lucru sau gaming.

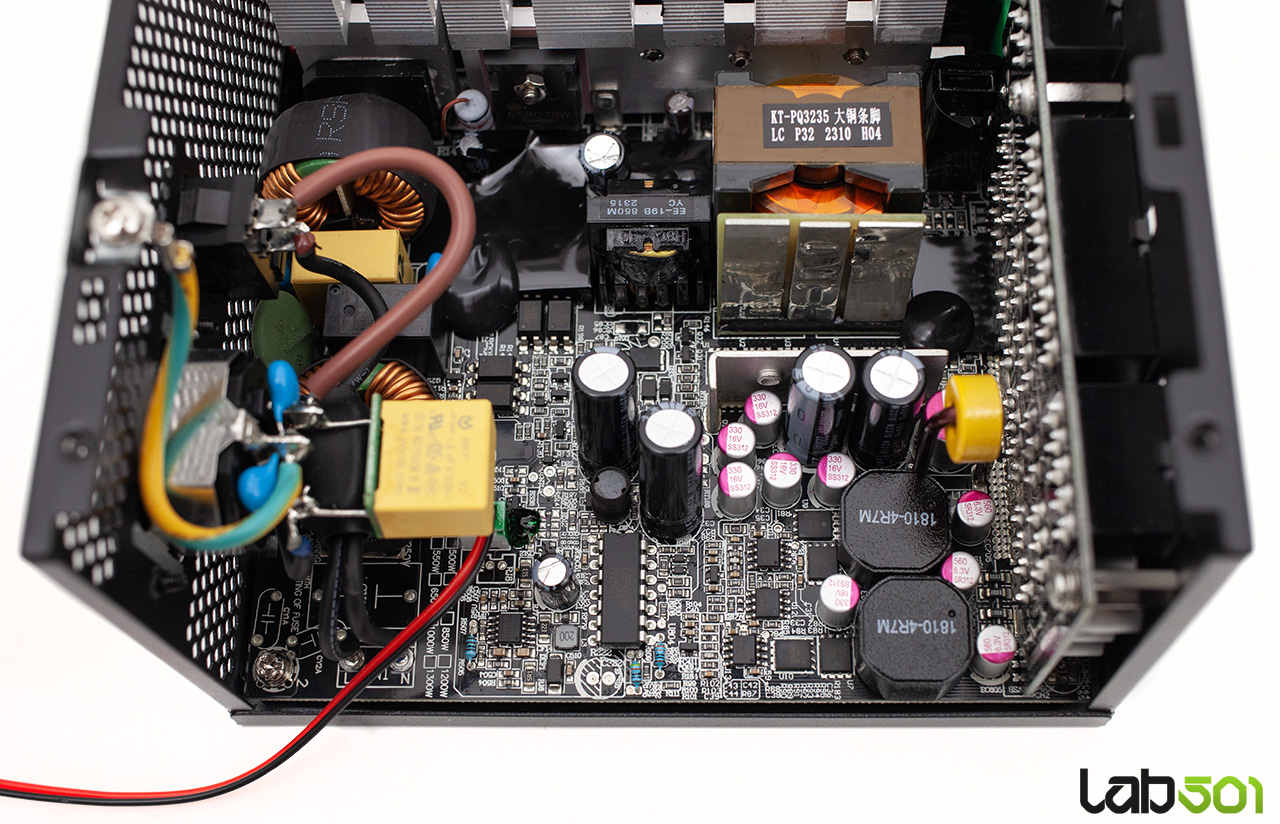

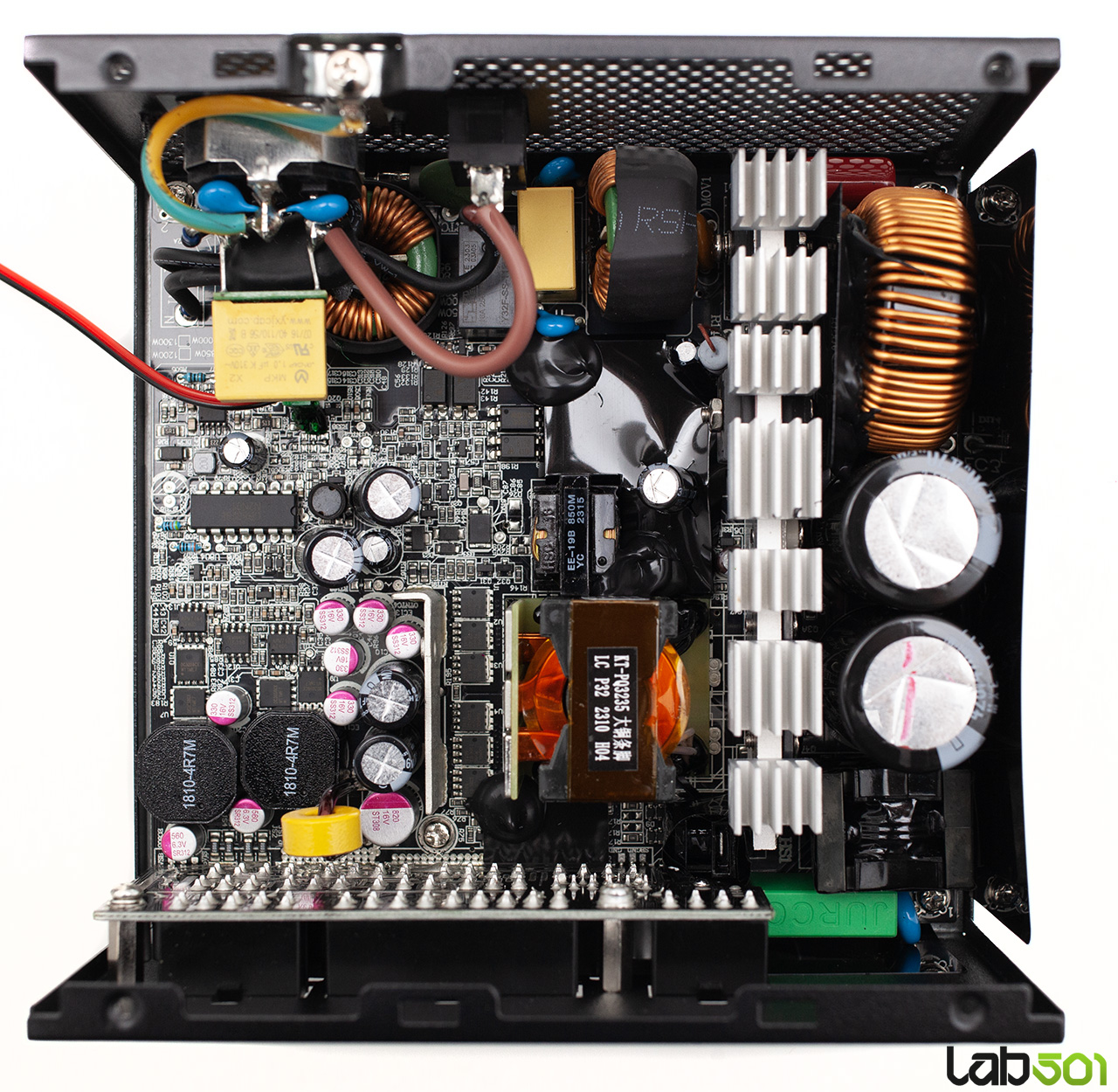

Pentru a intelege mai bine calitatea acestei surse, am aruncat o privire in interiorul modelului Raijintek Cratos 1200W. Platforma electronica utilizata este dezvoltata de SANR, un OEM mai putin cunoscut in randul entuziastilor, dar care a fost folosit si pentru anumite modele Enermax – un indiciu ca avem de-a face cu un design matur, testat deja in piata. Topologia utilizata este de tip LLC rezonant in configuratie half-bridge, o arhitectura moderna si eficienta, in special pentru sursele de putere mare. Rail-urile de +3.3V si +5V sunt derivate din linia principala +12V prin intermediul a doua module DC-DC, montate direct pe PCB-ul principal, in apropierea placii cu conectorii modulari.

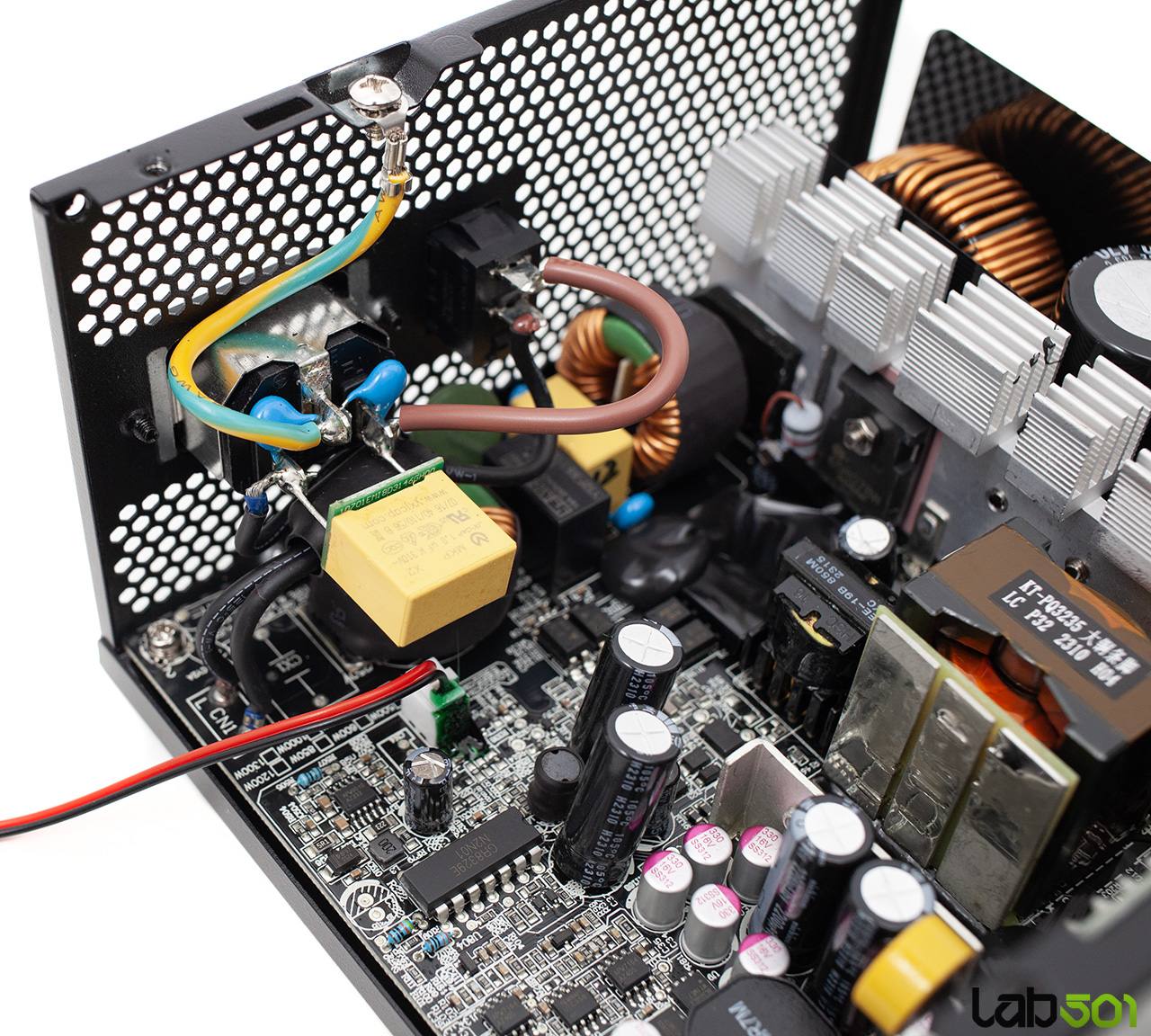

Filtrarea EMI este implementata corect si complet: gasim patru condensatori de tip Y, doi condensatori de tip X, doua bobine pentru rejectia modului comun, o bobina ferita si un varistor (MOV) pentru protectie la supratensiuni tranzitorii. Protectia la supracurentul de pornire (inrush current) este asigurata printr-un termistor NTC in paralel cu un releu de bypass – o solutie clasica, dar eficienta si fiabila.

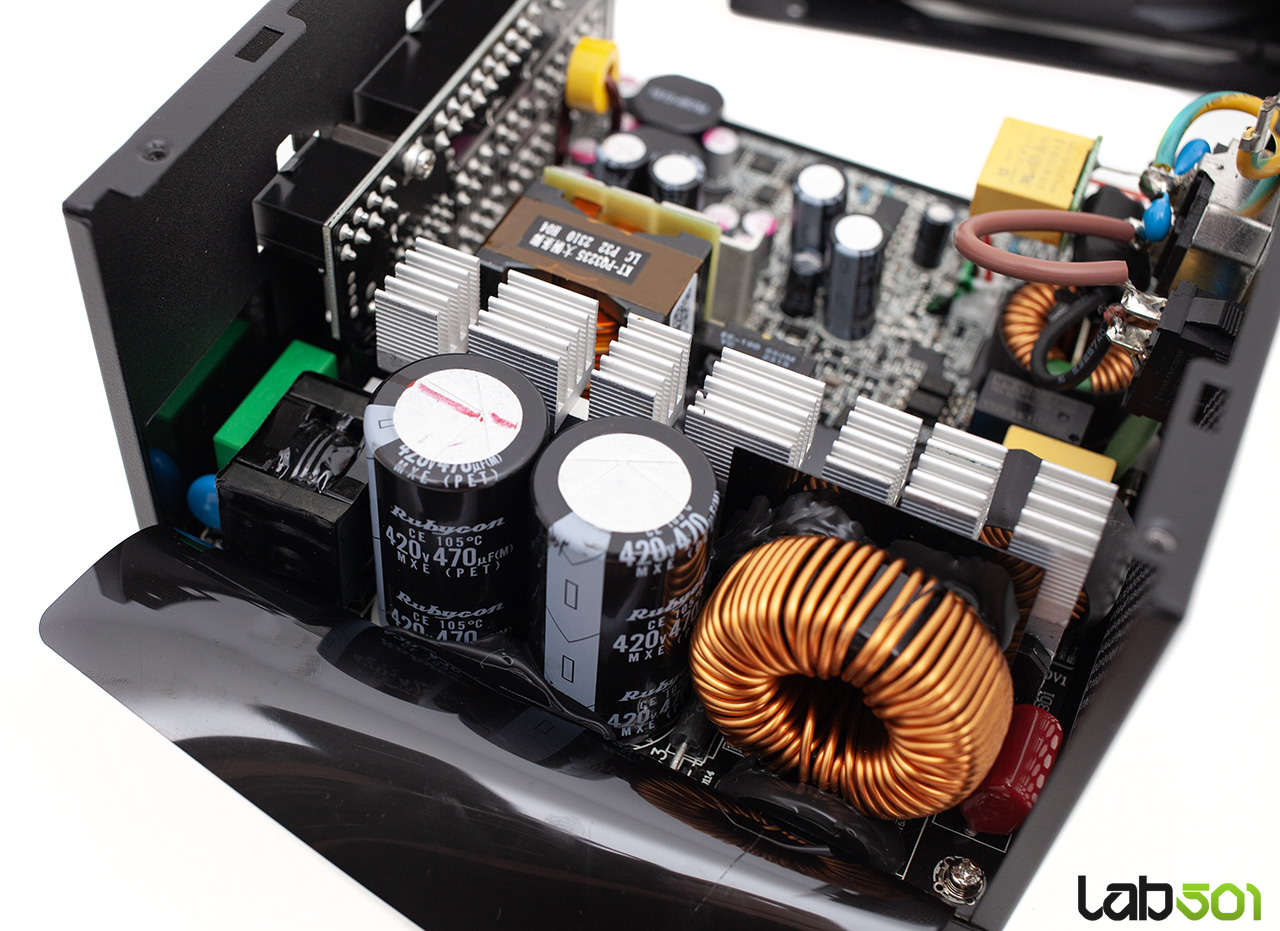

Toti condensatorii electrolitici folositi sunt fabricati in Japonia si sunt certificati pentru functionare la 105°C. In primar regasim doi condensatori Rubycon MXE de 470 µF / 420 V, rezultand o capacitate combinata de 940 µF – o valoare adecvata pentru o sursa de 1200W. In secundar sunt folositi electrolitici de la Nichicon (seria HE) si Rubycon (seria ZLH), alaturi de condensatori polimerici produsi de YZPST – un producator chinez mai putin cunoscut, dar prezent in multe implementari care vizeaza un bun raport pret / performanta.
