Analiza interioara

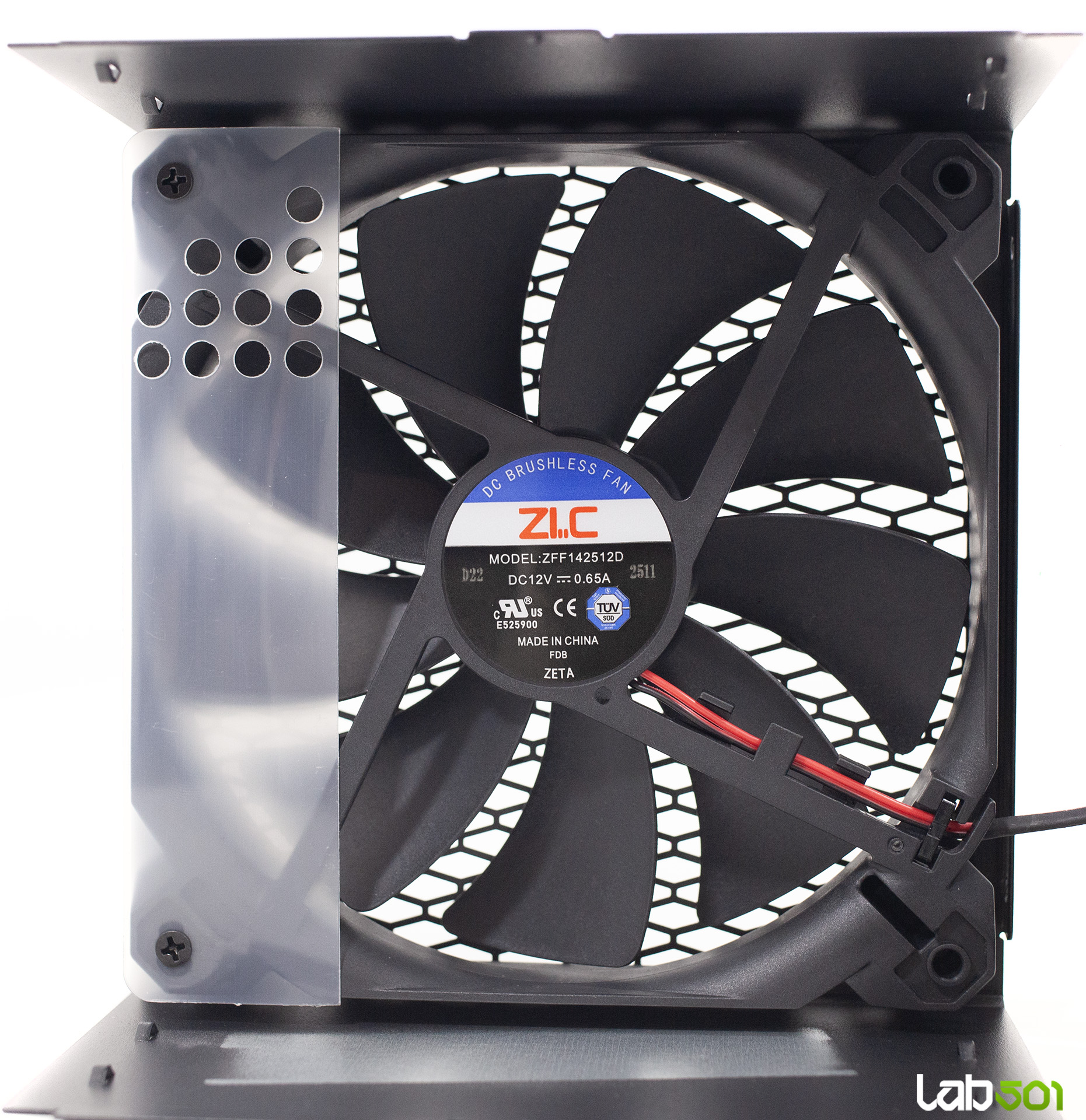

Ventilatorul de 140 mm poarta codul ZFF142512D, este fabricat de ZIC si utilizeaza un lagar de tip FDB (Fluid Dynamic Bearing), avand o turatie maxima declarata de aproximativ 2000 RPM. Modul ECO, mentionat anterior, opreste complet ventilatorul la sarcini reduse, iar datorita eficientei ridicate (intre 90% si 93%, inclusiv la incarcare scazuta), componentele interne nu se incalzesc excesiv la functionarea in regim pasiv.

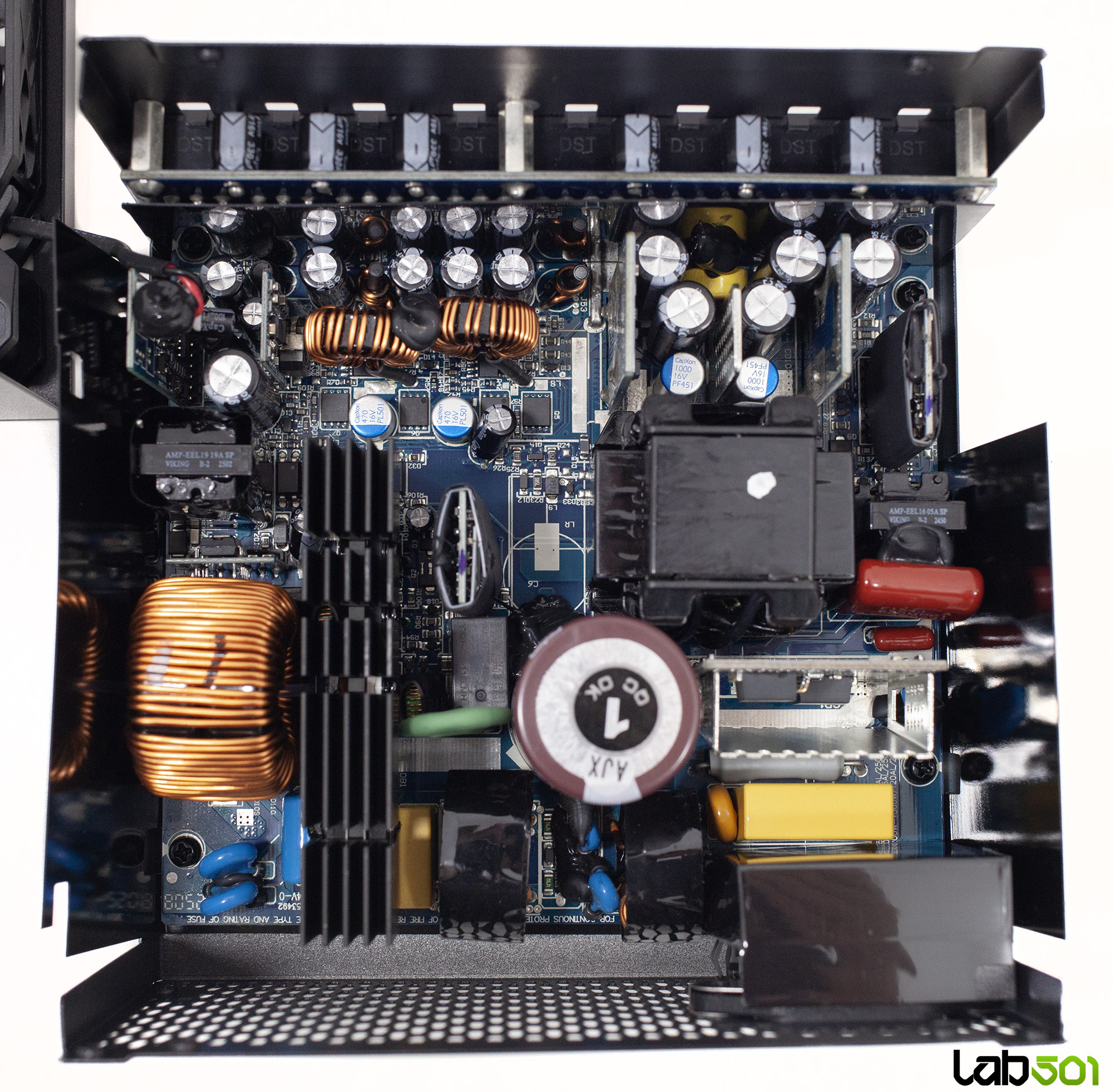

Asa cum era de asteptat, Superflower Leadex III 1000W ATX 3.1 utilizeaza o platforma proprietara bazata pe o topologie moderna, orientata spre performanta ridicata. In primar regasim un convertor rezonant LLC cu schema full-bridge, implementata cu patru tranzistori MOSFET de comutatie, iar in secundar este folosita rectificare sincron pe rail-ul de +12V – tranzistoarele MOSFET inlocuind diodele traditionale pentru a reduce pierderile de conversie.

Rail-urile secundare +5V si +3.3V sunt generate prin convertoare DC-DC, asa cum se obisnuieste in sursele moderne din segmentul high-end. Aceasta arhitectura asigura atat eficienta energetica ridicata, cat si stabilitate excelenta a tensiunilor de iesire, chiar si in scenarii de crossload. Superflower garanteaza o reglare extrem de precisa a tensiunilor, cu variatii sub 0.5% pentru toate cele trei rail-uri principale (+12V, +5V, +3.3V) – o performanta remarcabila inclusiv in raport cu exigentele platformelor ATX 3.x.

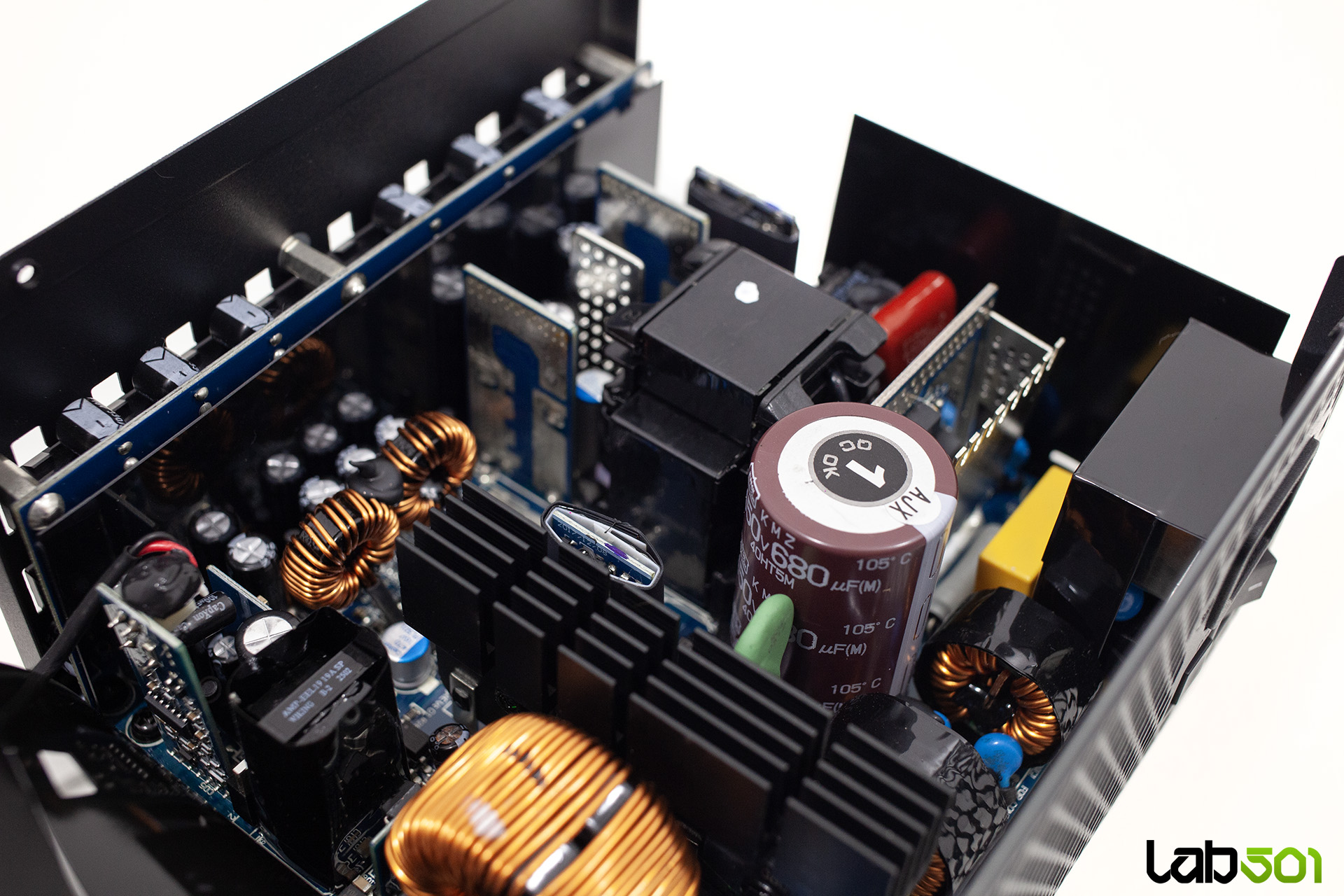

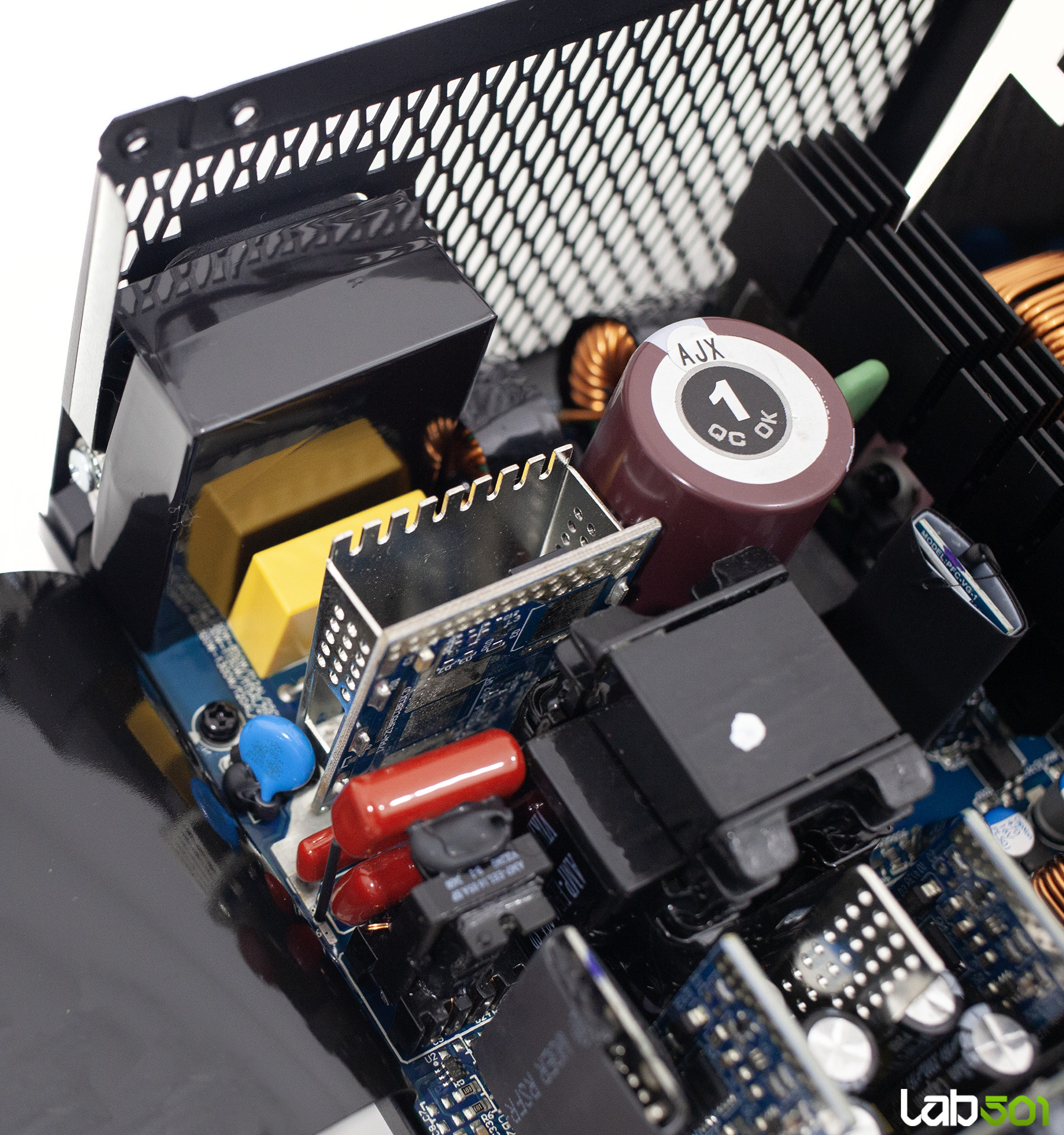

Pe partea de filtraj primar, sursa foloseste un condensator principal Nippon Chemi-Con din seria KMZ, cu o capacitate de 680 uF / 450 V, certificat pentru temperaturi de pana la 105°C – suficient pentru a asigura un hold-up time conform cerintelor ATX 3.1. In secundar, gasim atat condensatori electrolitici CapXon (seria KF), cat si condensatori polimerici de la acelasi producator, inclusiv in zona convertoarelor DC-DC.

Desi nu toti condensatorii secundari sunt de origine japoneza, Superflower utilizeaza marci taiwaneze de incredere, cel mai probabil pentru a mentine un pret competitiv fara a compromite fiabilitatea. Etajele DC-DC sunt integrate direct pe PCB-ul principal, o solutie mai eleganta si mai eficienta din punct de vedere al costurilor comparativ cu implementarea pe un PCB separat – fara a afecta performanta sau racirea.

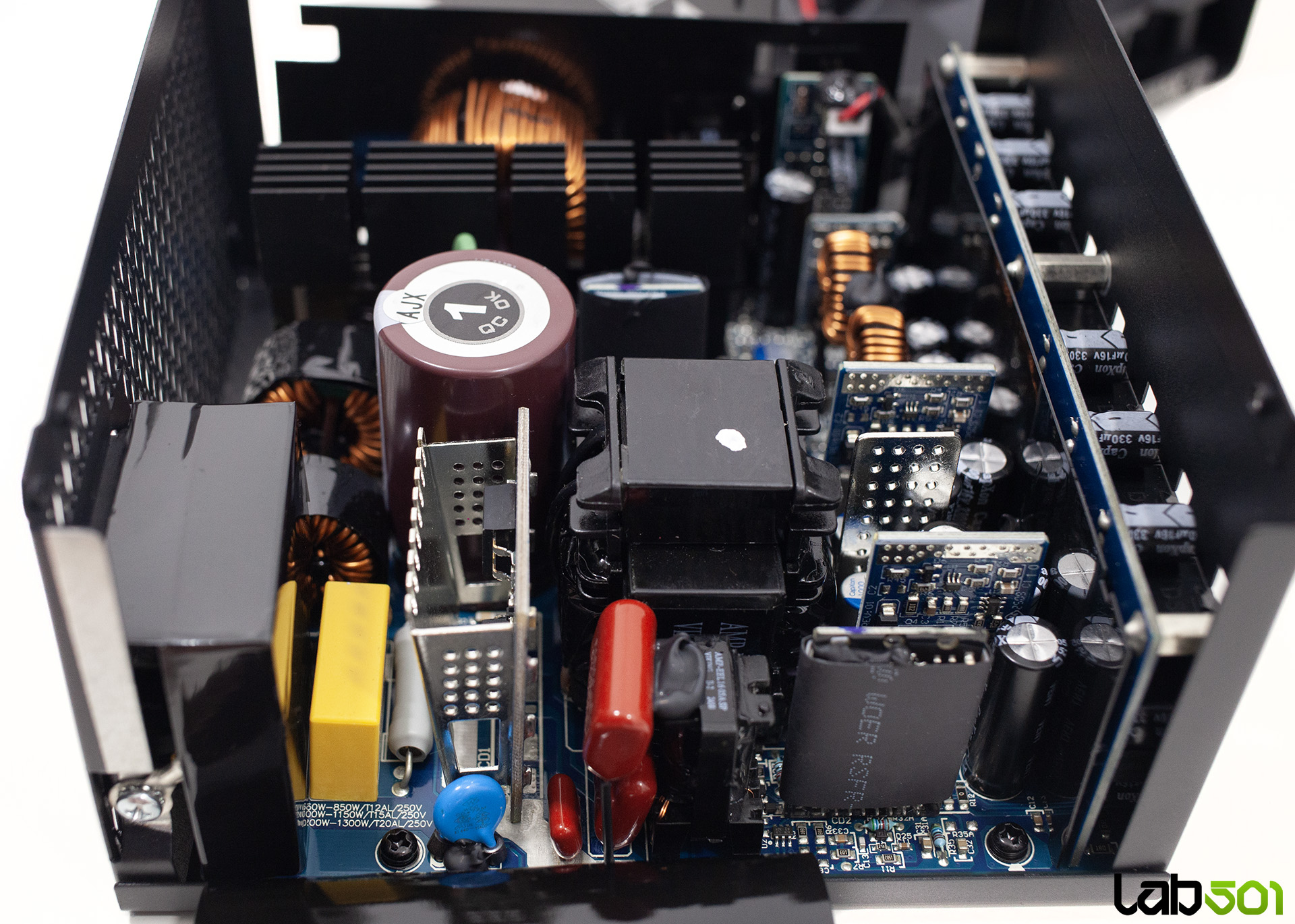

Filtrarea EMI este realizata complet si conform standardelor: gasim 6 condensatori de tip Y, 3 condensatori de tip X, doua bobine pentru filtrare common mode (CM) si un varistor pentru protectie la supratensiuni (surge). Protectia la curent de pornire (inrush) este asigurata printr-un termistor NTC in paralel cu un releu de bypass – o solutie clasica, fiabila si eficienta pentru limitarea curentului la alimentarea initiala.

Sursa este echipata cu un set complet de protectii, conform specificatiilor producatorului: OCP, OVP, OPP, SCP, UVP, OTP, etc. Acest nivel de protectie ne confera incredere ca, in scenarii de suprasarcina, scurtcircuit sau defectiuni accidentale, circuitul de control va interveni prompt pentru a proteja atat sursa, cat si restul sistemului.
