Asamblare

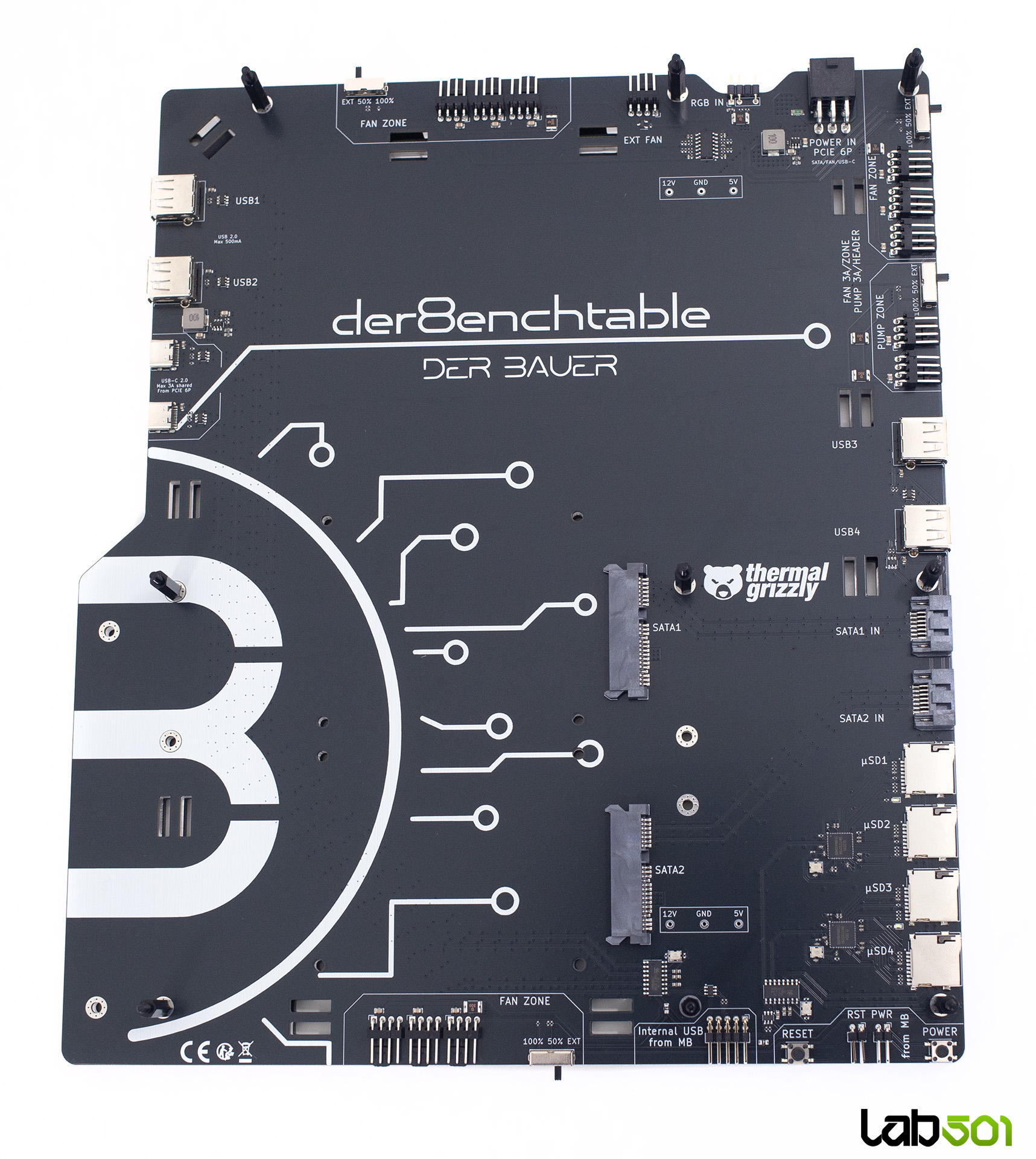

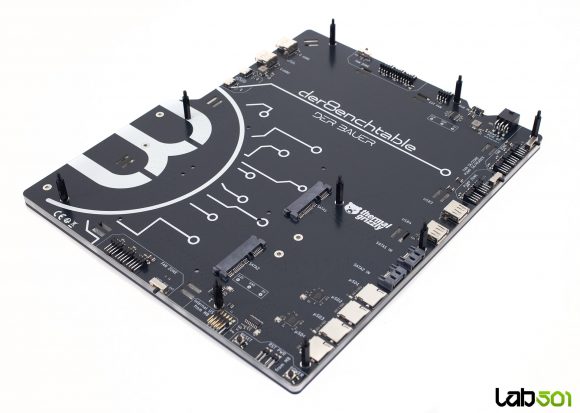

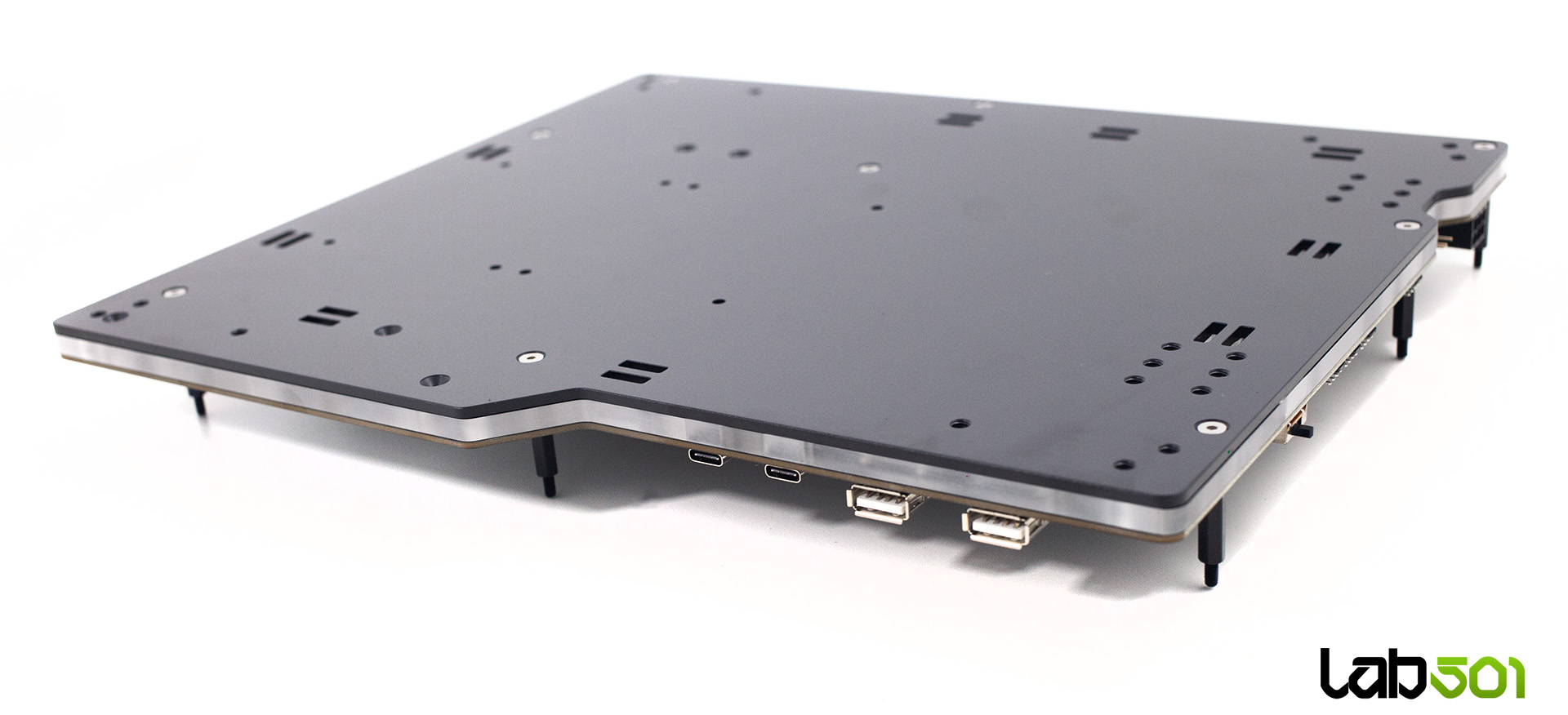

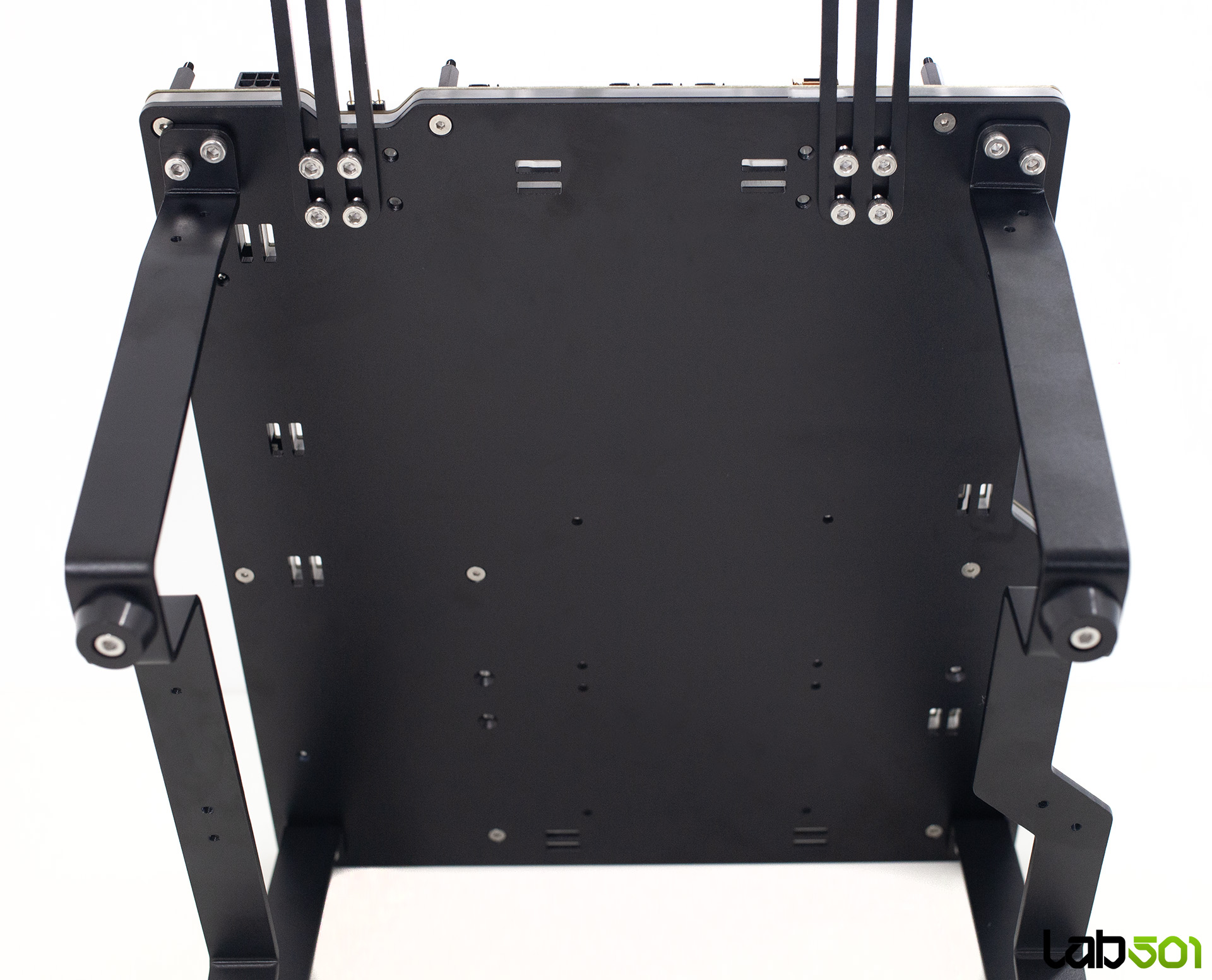

Asamblarea este destul de simpla pentru un utilizator cu minime cunostinte tehnice si poate fi realizata in aproximativ 20-30 de minute. PCB-ul activ este, fara indoiala, elementul central al acestui benchtable. Acesta este sustinut pe partea din spate de o placa din aluminiu anodizat negru, iar intre cele doua este integrat un difuzor din plastic, menit sa distribuie uniform iluminarea ARGB.

Distantierii pentru placa de baza sunt preinstalati, ceea ce face ca montarea acesteia sa fie extrem de simpla – o asezam in pozitie si gata. Totusi, aici as fi preferat un sistem de fixare tool-less, de tip click, deoarece piulitele incluse sunt destul de incomod de utilizat. Acestea nu pot fi stranse manual si necesita utilizarea unui imbus, lucru care devine frustrant in cazul schimbarilor frecvente de platforma.

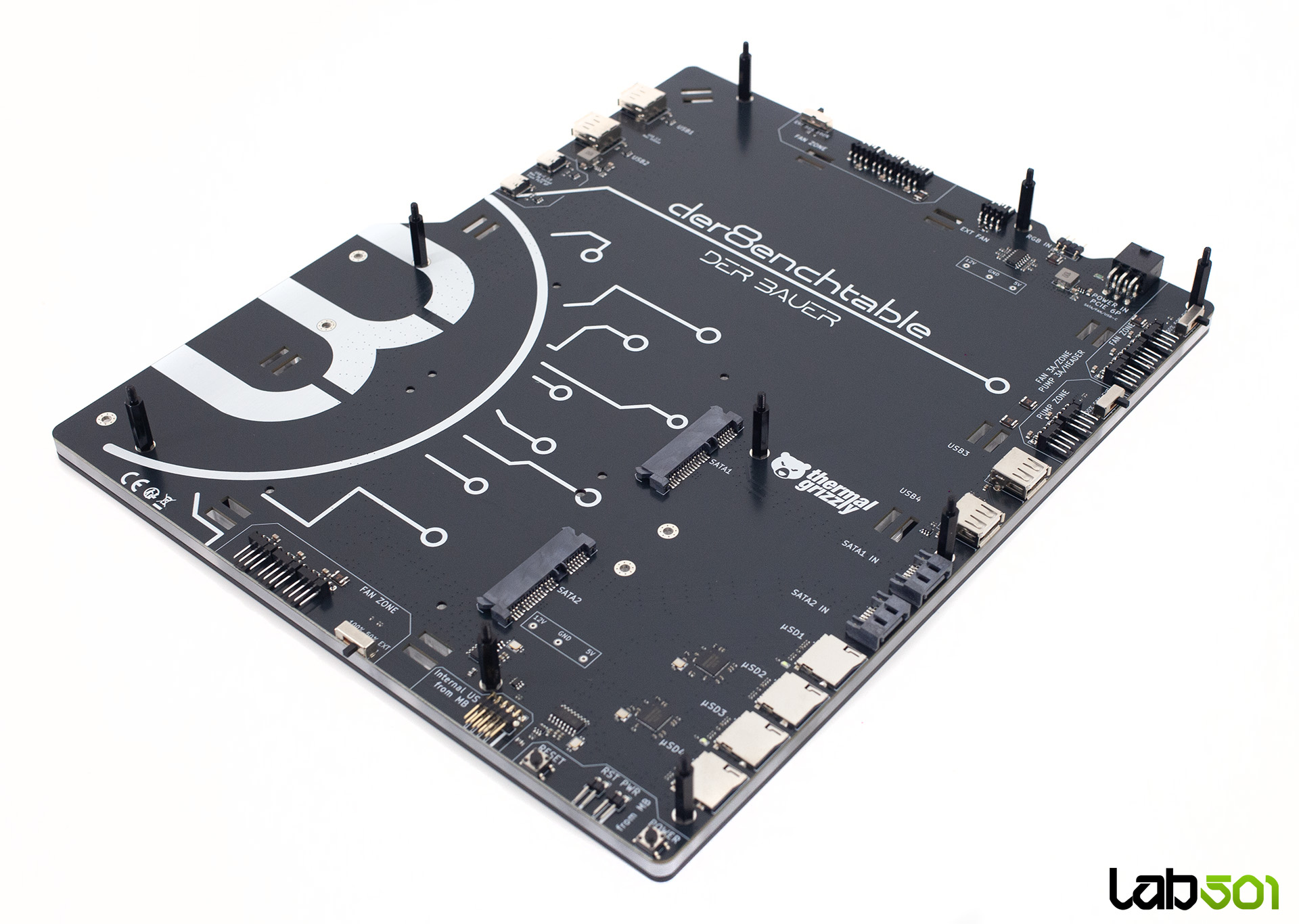

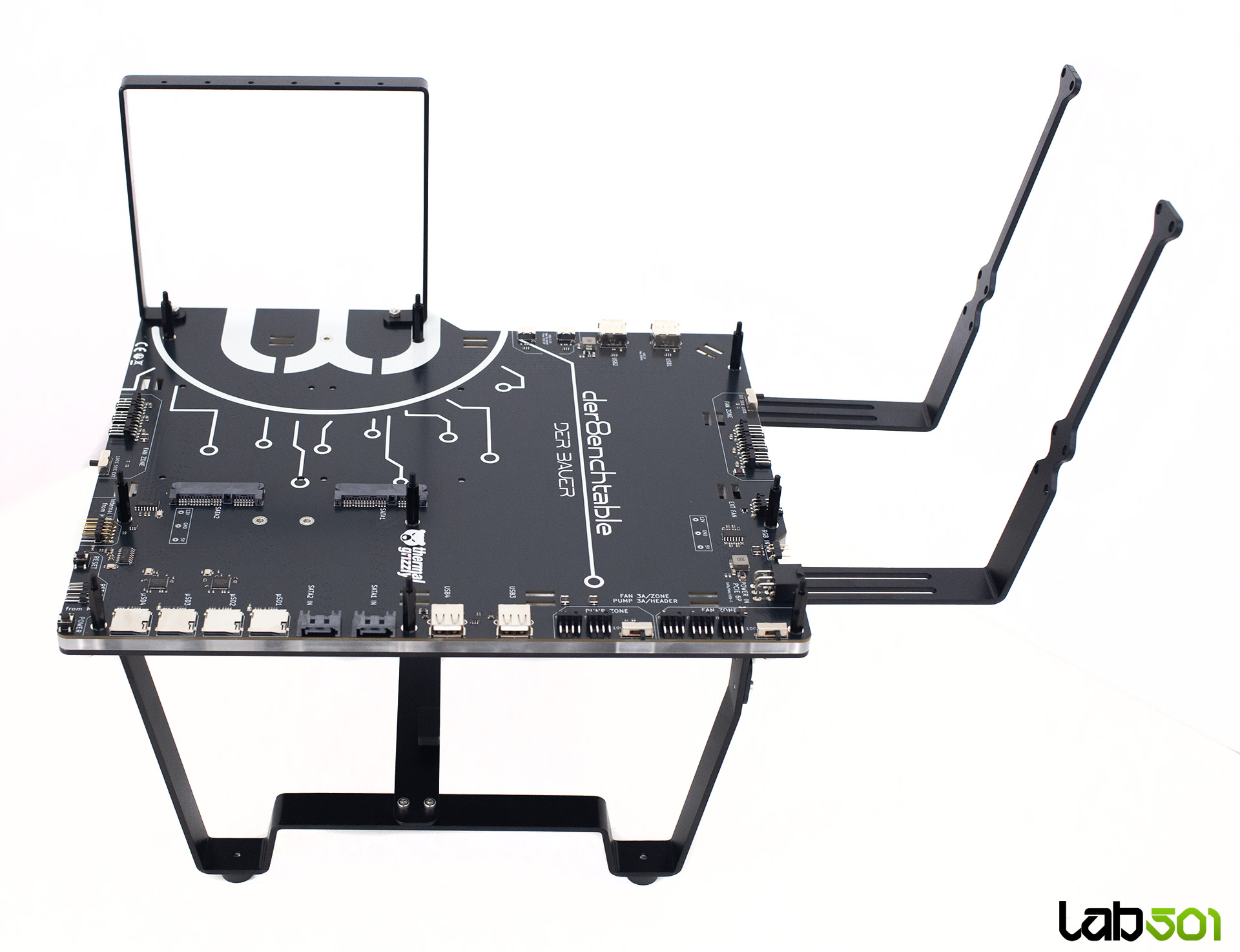

Trei zone pentru ventilatoare sunt pozitionate strategic in partea superioara, pe latura dreapta si in partea inferioara. Fiecare zona include cate trei headere PWM cu 4 pini, este limitata la 3A si protejata de o siguranta, fiind echipata cu un switch care permite selectarea modului de functionare: 100%, 50% sau „External”, caz in care controlul este preluat de placa de baza prin semnal PWM. Suplimentar, avem o zona dedicata pentru pompe (Pump Zone), care permite conectarea a maximum doua dispozitive si ofera aceeasi logica de control, dar cu 3A pe header si 6A total.

Sunt prezente si doua butoane pentru Power si Reset, extrem de utile in cazul placilor de baza care nu au astfel de functii integrate. Totusi, amplasarea lor in partea inferioara impune o anumita pozitionare a benchtable-ului pe birou – practic, platforma trebuie orientata astfel incat accesul sa fie facil, de regula pe lungime, cu suportul de radiator/AIO orientat catre perete. In plus, cu placa de baza montata deasupra, accesul nu este ideal, acestea fiind in mare parte mascate.

Conectorul USB catre placa de baza, care deserveste cele patru porturi USB 2.0 Type-A (maxim 0.5A), cele doua porturi Type-C (3A cumulat) si cititorul de carduri cu patru sloturi microSD, este amplasat in partea inferioara – o alegere logica. Pentru gestionarea cardurilor microSD sunt utilizate doua controllere Genesys Logic GL3224, capabile nativ de USB 3.1 Gen 1, insa pe der8enchtable acestea functioneaza in mod USB 2.0. Desi poate parea o alegere ciudata la prima vedere, cele patru sloturi microSD permit pastrarea permanenta pe platforma a imaginilor de sistem (utile pentru recuperare rapida in cazul coruperii), driverelor, BIOS-urilor si utilitarelor, beneficiind in acelasi timp de un cost per GB foarte bun.

Cele doua SSD-uri SATA de 2.5” sunt conectate prin cabluri direct la placa de baza, motiv pentru care utilitatea montarii lor pe benchtable este discutabila. In scenarii de overclocking competitiv, in special pe platforme mai vechi, drive-urile SATA pot avea inca sens, insa pentru testarea platformelor moderne am trecut de cativa ani la unitati NVMe, net superioare atat din punct de vedere al performantei, cat si al spatiului ocupat. Alimentarea tuturor functiilor disponibile pe PCB este realizata printr-un singur conector PCIe cu 6 pini, amplasat in partea superioara.

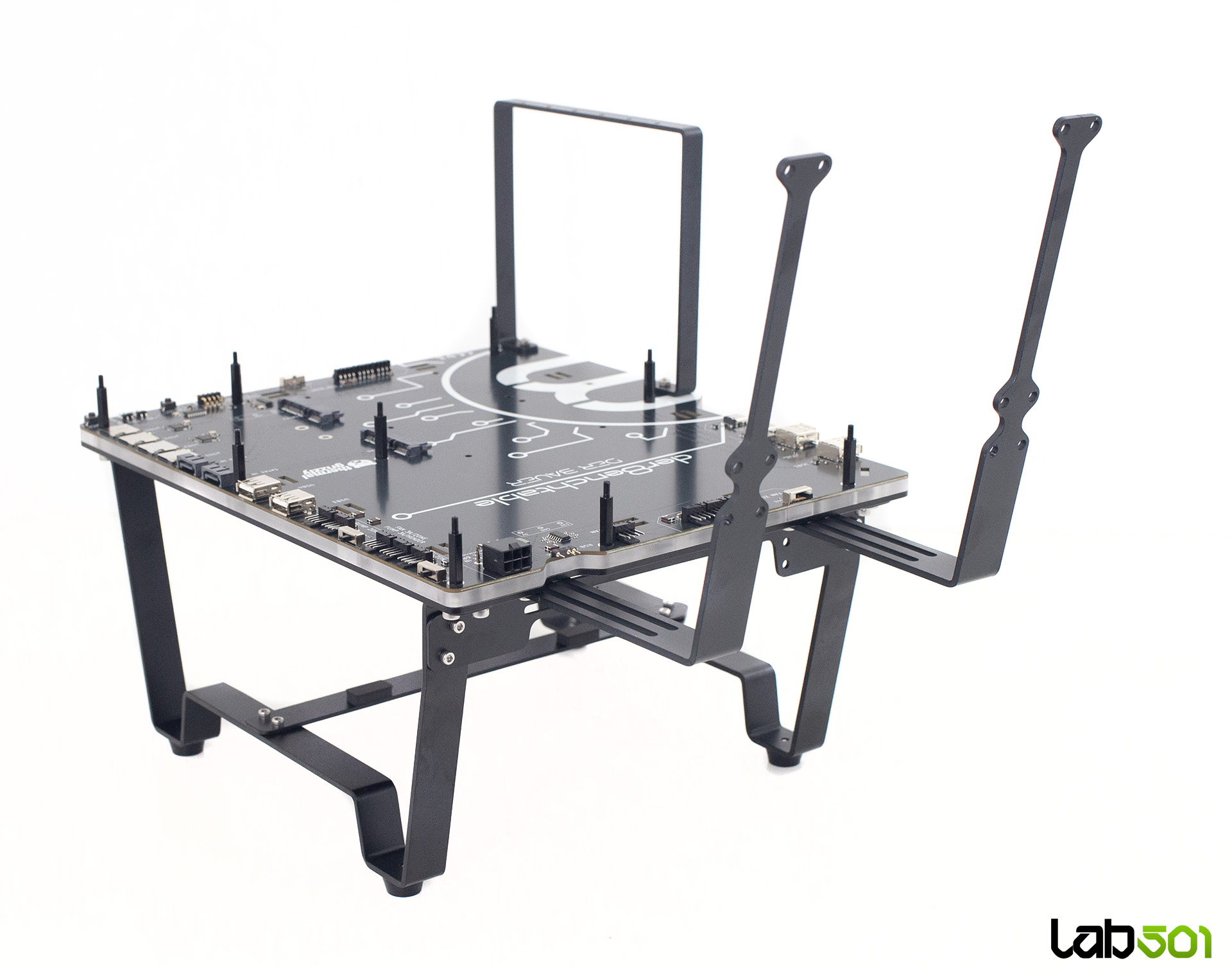

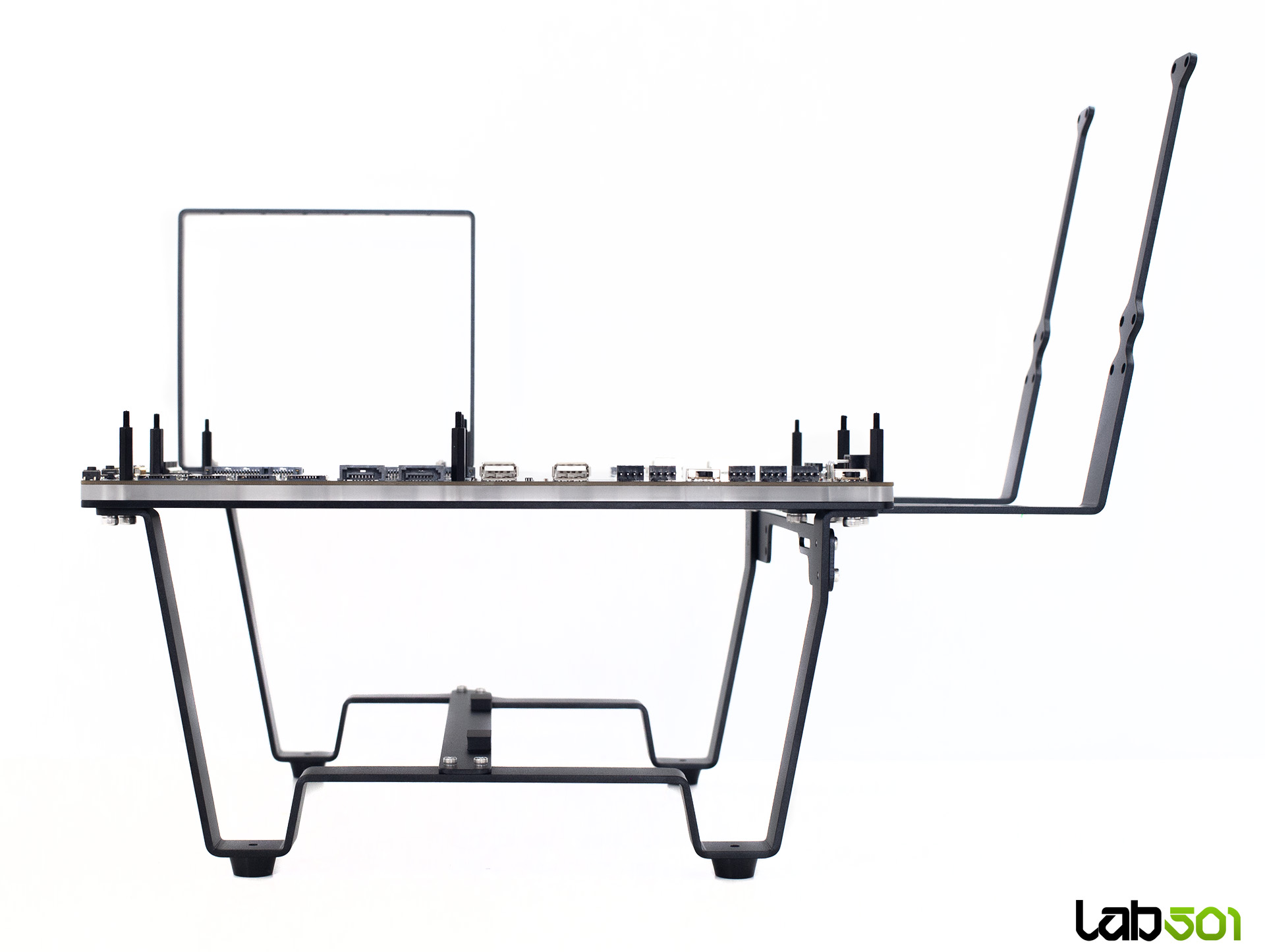

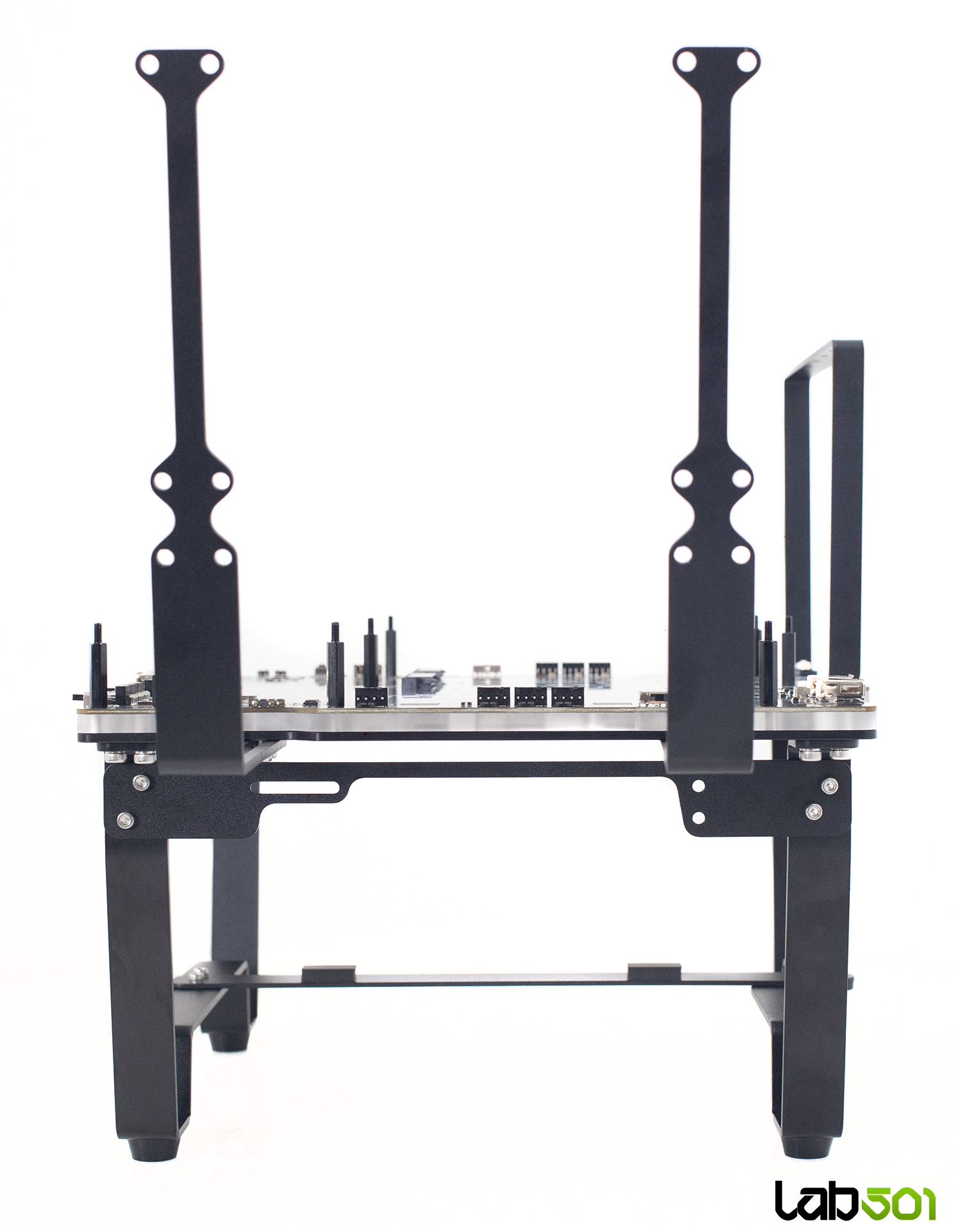

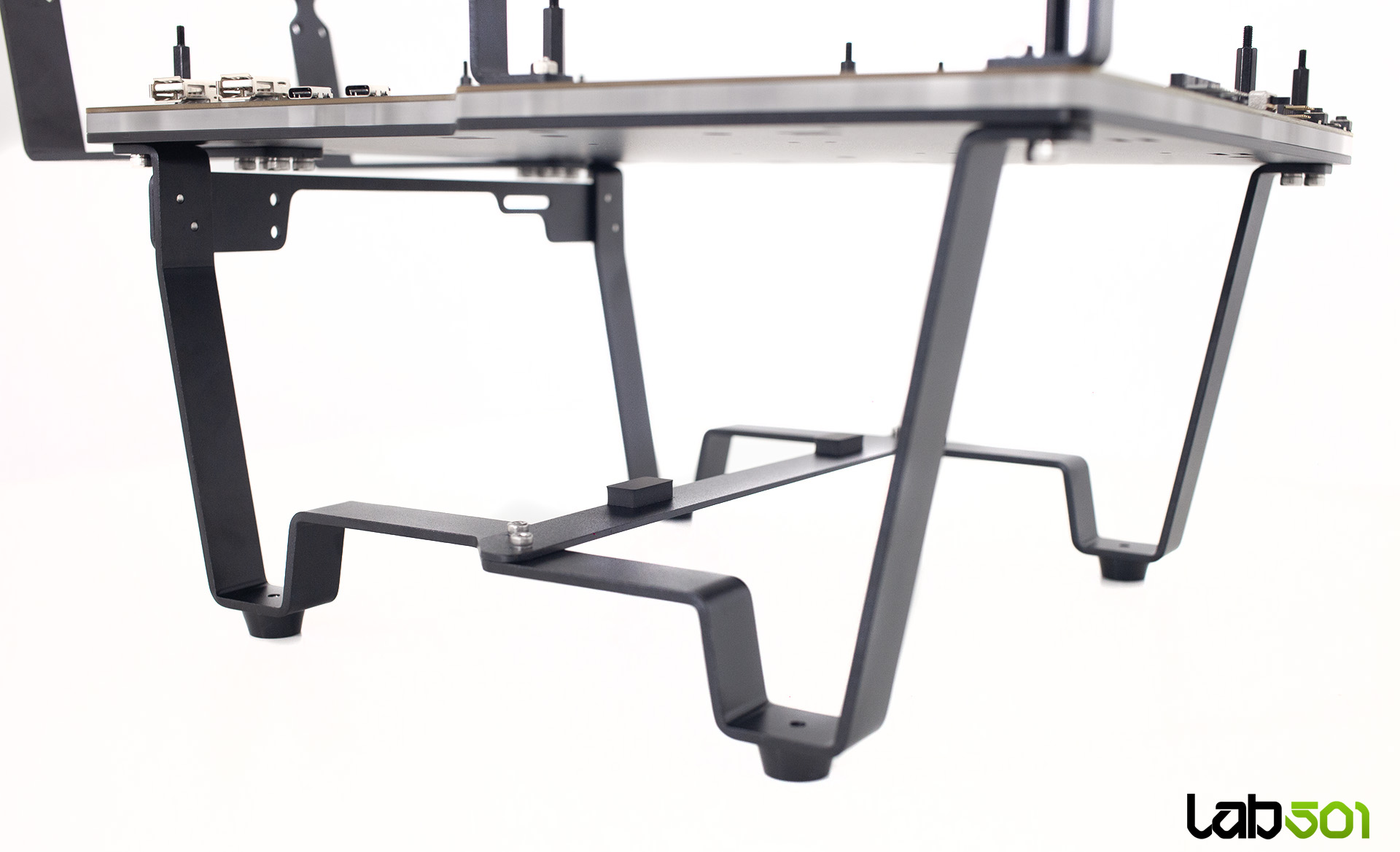

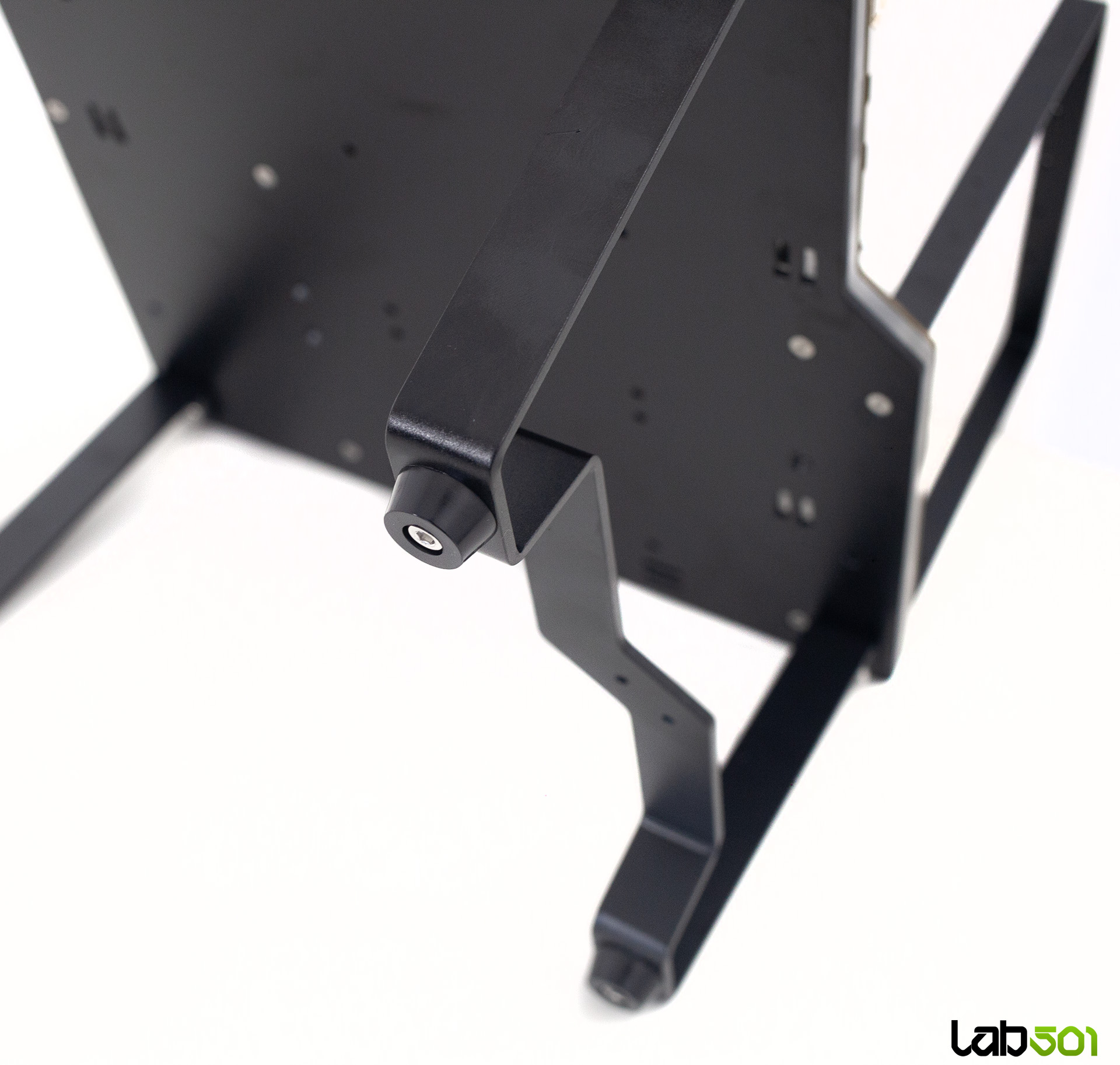

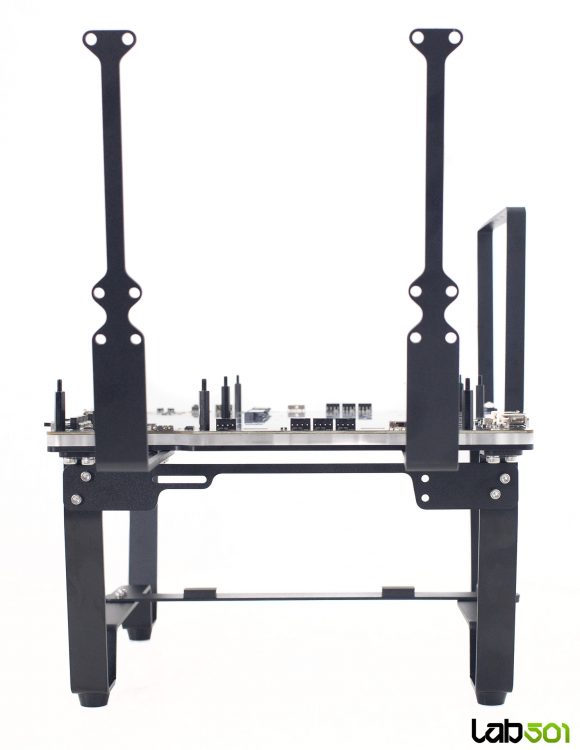

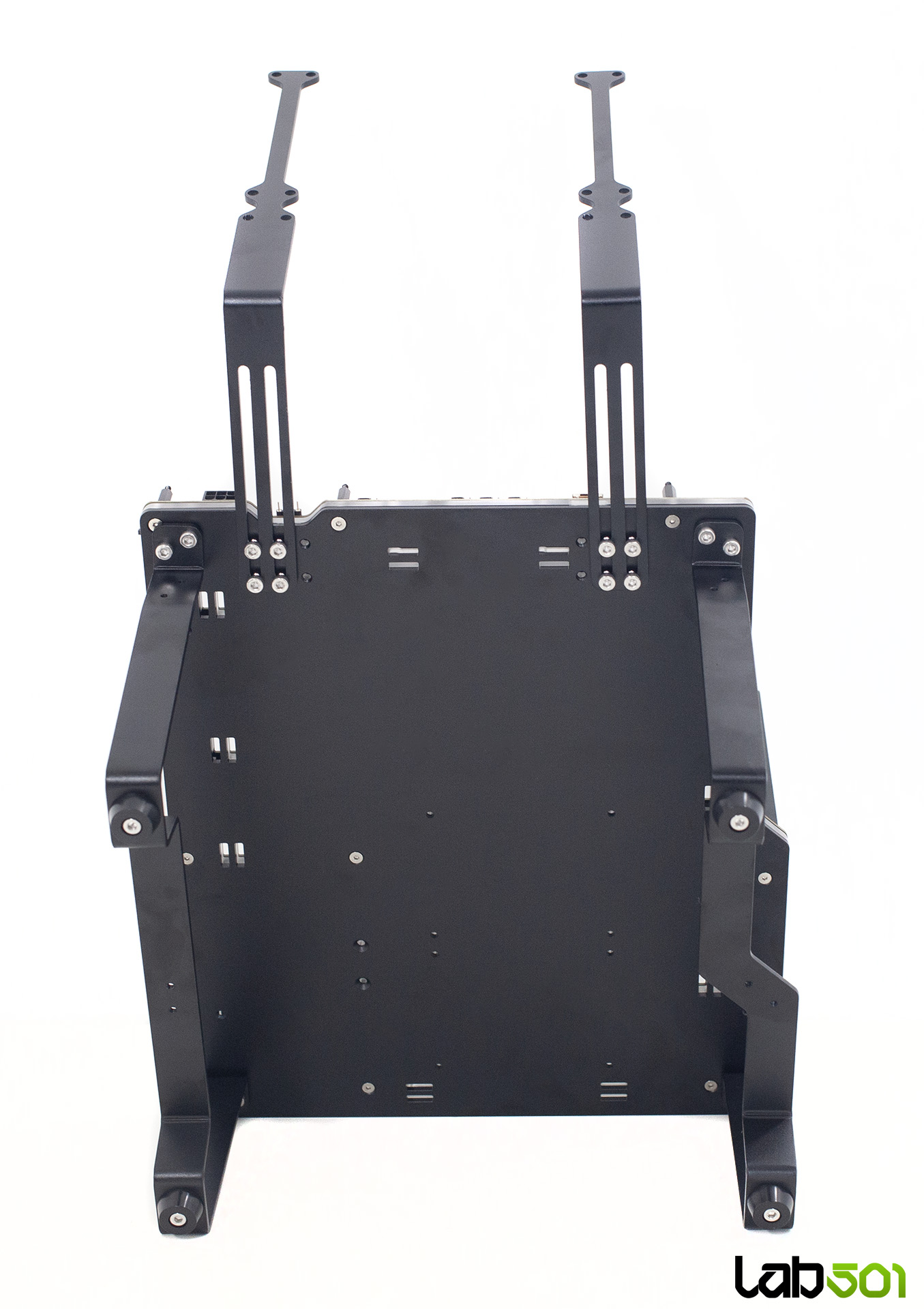

Picioarele pot fi montate si direct pe baza, fara cadrul pentru sursa, insa pozitionarea sursei in partea inferioara este de preferat, contribuind la un ansamblu mai curat si mai bine organizat. Dupa montarea picioarelor, urmeaza instalarea celor doua bare pentru radiator. Chiar daca nu intentionati sa folositi racire cu lichid imediat, este recomandat sa le montati din start, deoarece ulterior accesul devine mai dificil. Acestea pot fi glisate pe toata lungimea mesei, astfel incat nu ocupa spatiu inutil.

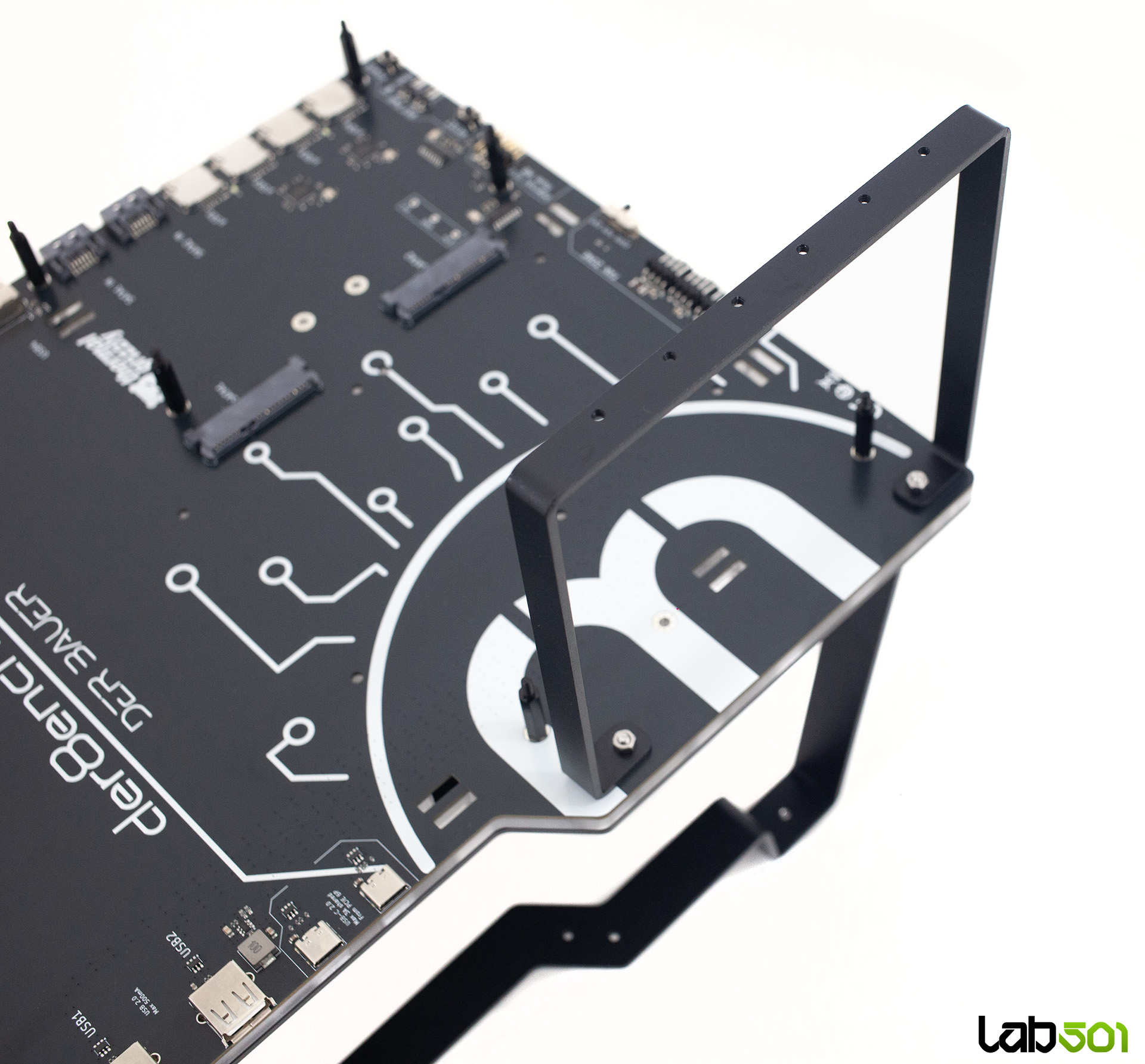

Decupajele dreptunghiulare prezente pe suprafata sunt gandite pentru organizarea cablurilor, fie cu ajutorul benzilor velcro, fie al colierelor (zip-ties). De exemplu, cablul ATX cu 24 de pini poate fi fixat in aceasta zona astfel incat sa poata fi deconectat rapid din placa de baza, dar sa ramana in pozitie, pregatit pentru reutilizare la schimbarea platformei. Un alt decupaj este amplasat in coltul din stanga sus, fiind ideal pentru cablurile EPS necesare alimentarii procesorului.
