PCB si conectivitate

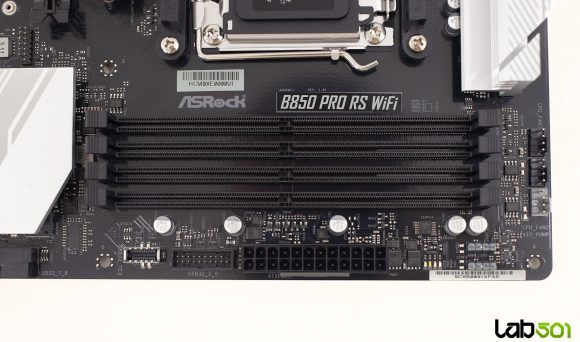

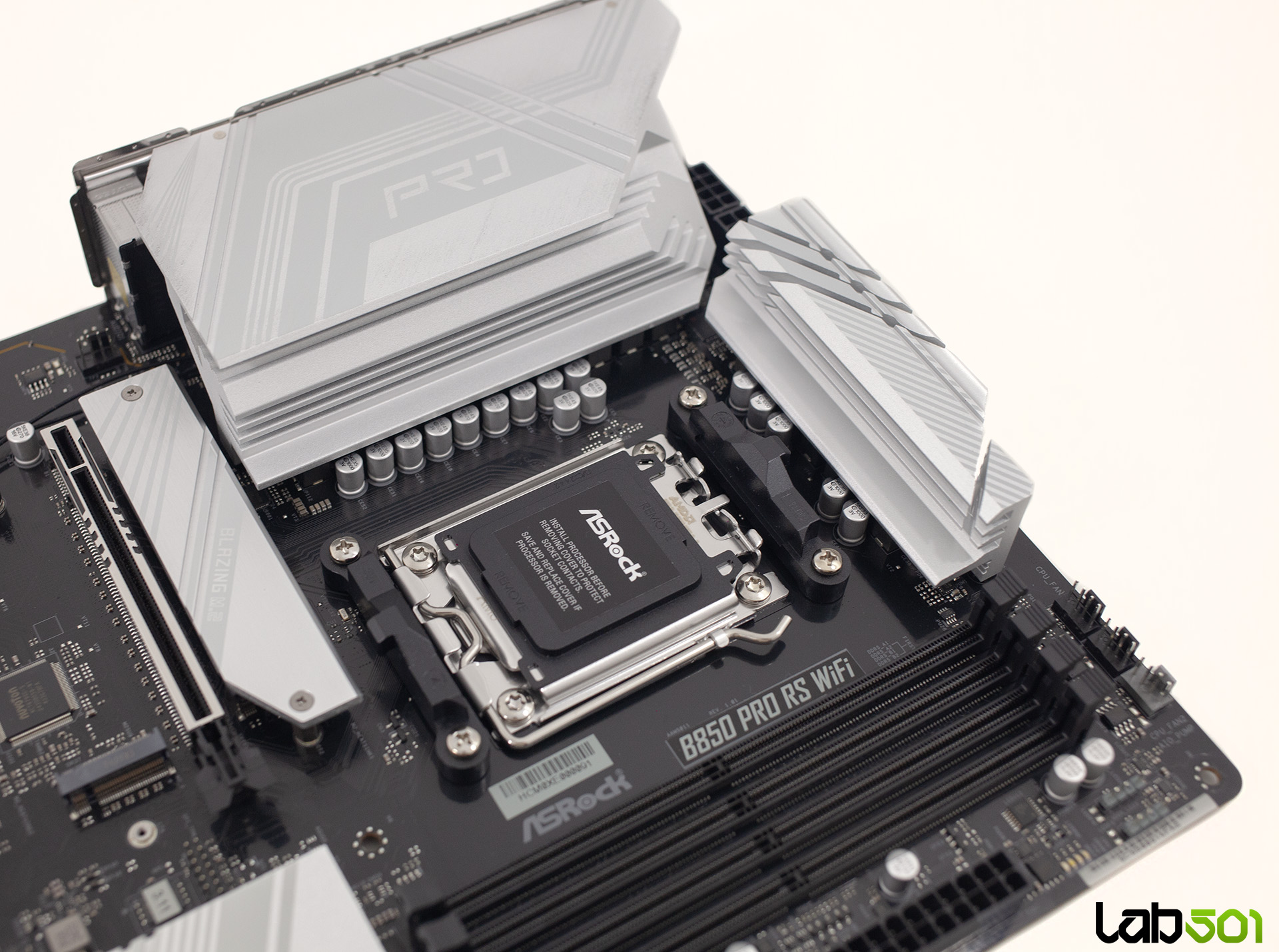

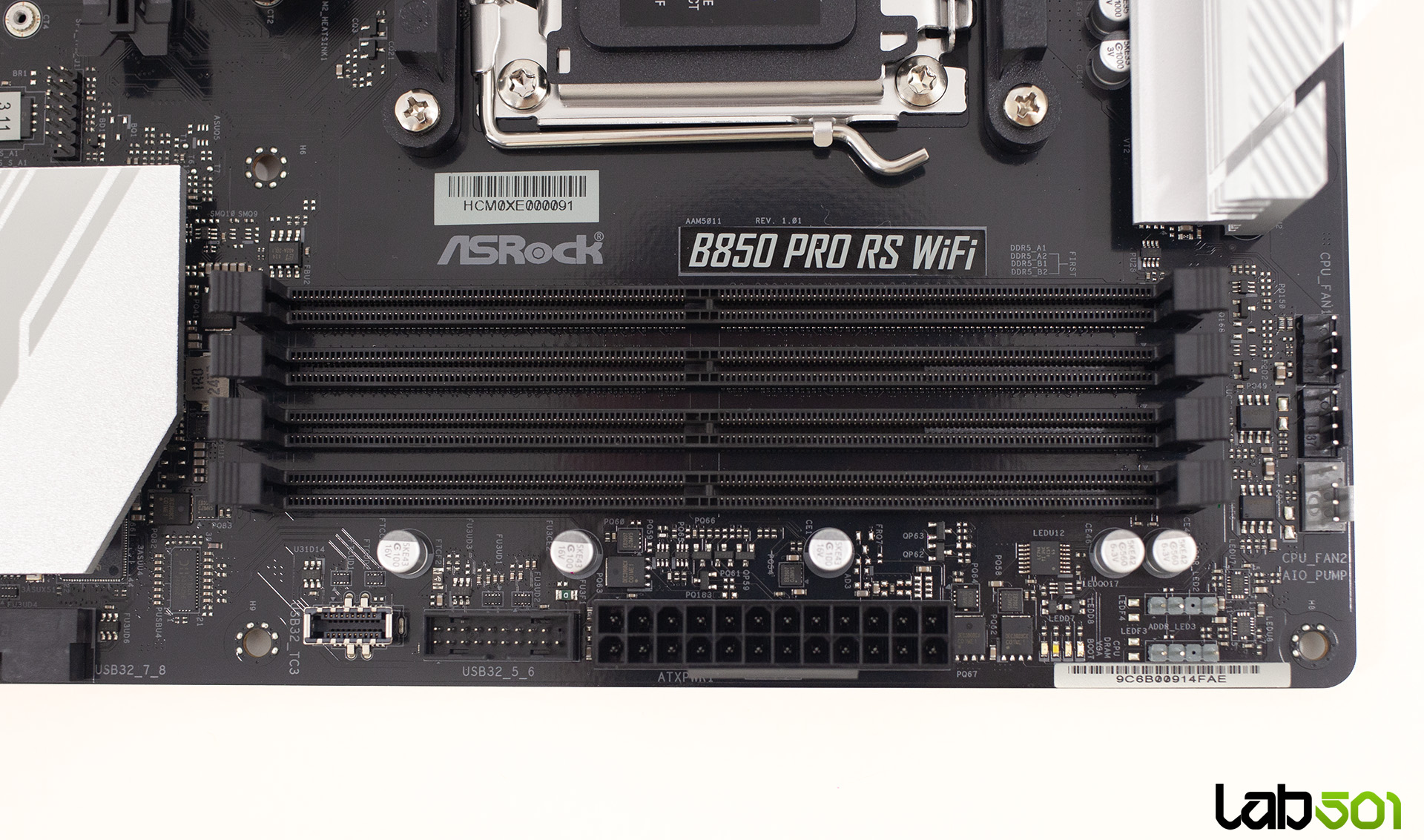

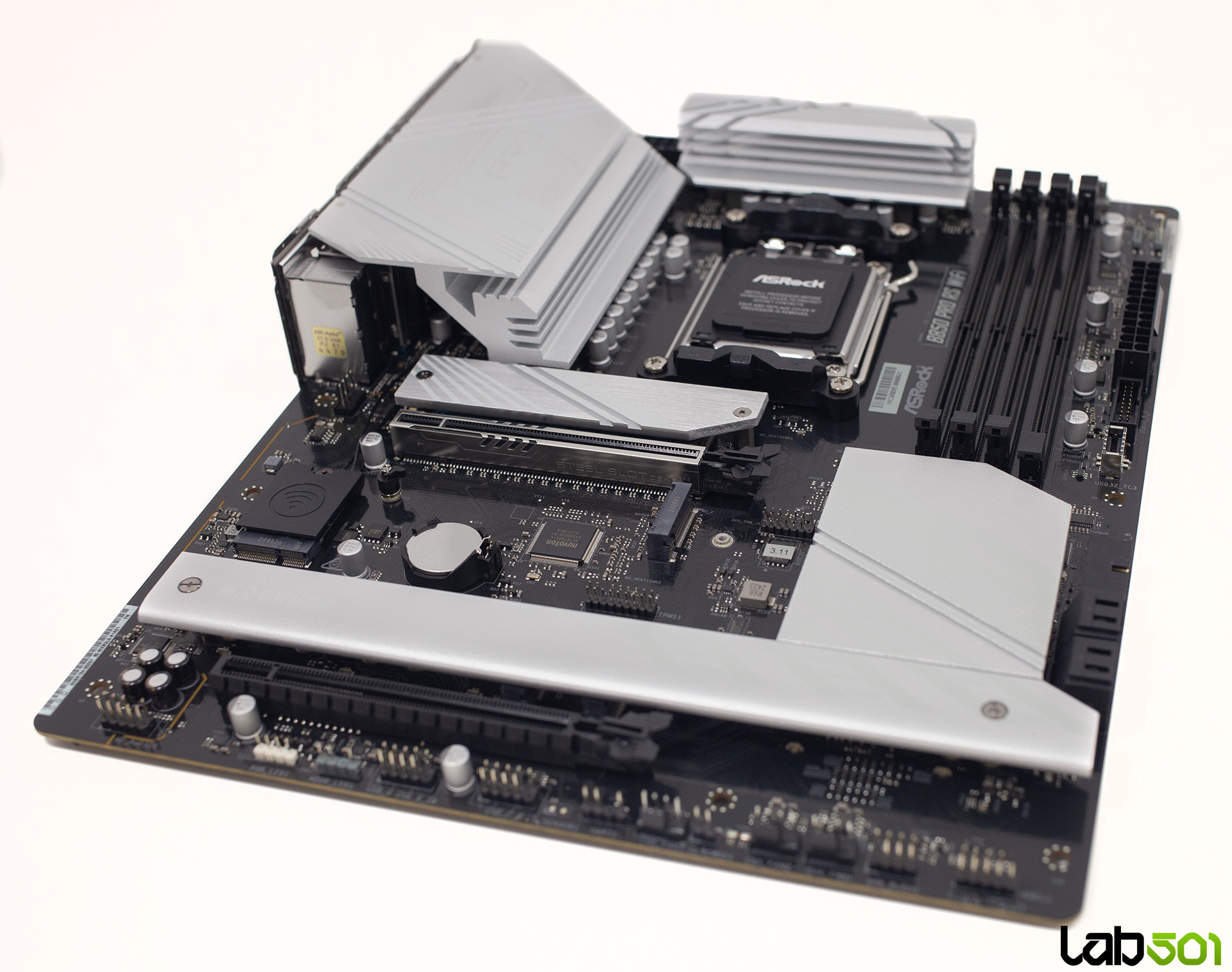

La nivel de constructie, ASRock B850 Pro RS WiFi se bazeaza pe un PCB cu 8 straturi, un aspect important mai ales in contextul DDR5 si PCIe Gen5, unde integritatea semnalului devine critica. Layout-ul este clasic si bine gandit, conectorii principali fiind pozitionati logic, ceea ce faciliteaza un cable management curat, iar zona sloturilor M.2 este distribuita eficient in partea inferioara a PCB-ului.

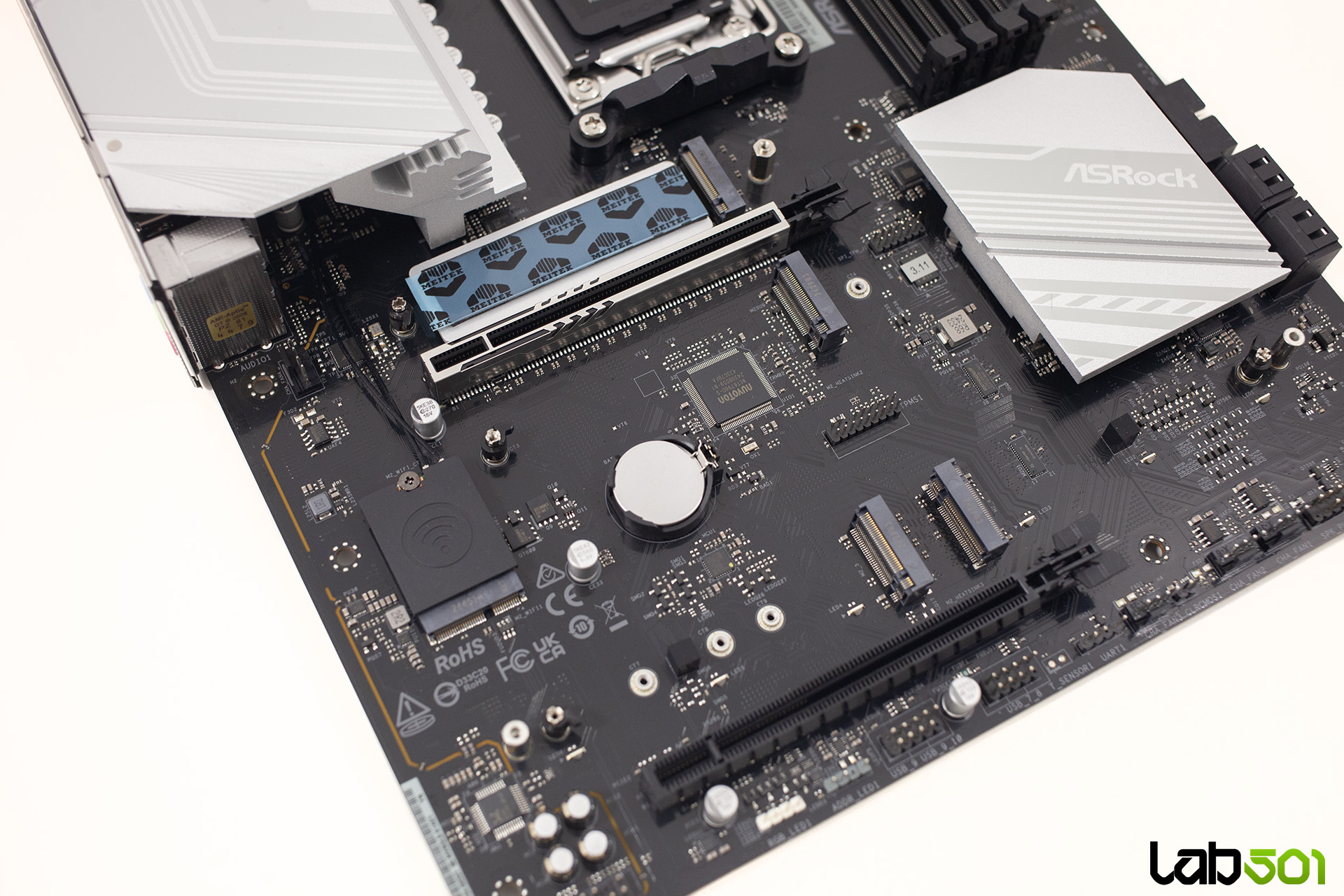

Avem patru sloturi M.2, dintre care unul suporta PCIe Gen5 x4 (M2_1) si ar trebui utilizat ca slot primar, fiind conectat direct la CPU pentru o latenta minima, un avantaj clar pentru utilizatorii care vor sa beneficieze de cele mai rapide SSD-uri disponibile. Totusi, aceasta abundenta de optiuni vine cu un set de limitari specifice platformei. De exemplu, utilizarea anumitor sloturi M.2 poate dezactiva sau limita alte sloturi PCIe sau SATA, un comportament normal pentru aceasta categorie, dar care trebuie inteles din start pentru a evita surprizele. Astfel, daca SATA3_1 sau SATA3_2 sunt ocupate, unul dintre sloturile M.2 conectate la PCH-ul B850 (M2_4) va functiona automat in mod PCIe Gen3 x2.

Slotul principal PCI-Express este conectat direct la CPU si ofera suport pentru PCIe 5.0 x16, in timp ce slotul secundar PCI-Express x16 este conectat la chipset, functioneaza la PCIe 4.0 x4 si va fi dezactivat daca populam slotul M2_3. Este clar ca ASRock B850 Pro RS WiFi este gandita pentru un singur GPU, nu pentru configuratii multi-GPU sau pentru sisteme cu multe placi de expansiune.

Pe partea de stocare clasica avem patru porturi SATA3, suficiente pentru majoritatea sistemelor moderne. Interesant este faptul ca doua dintre acestea sunt gestionate printr-un controller dedicat ASMedia ASM1061, ceea ce permite o flexibilitate mai mare in alocarea resurselor. La capitolul USB avem o implementare generoasa, atat pe backpanel, cat si prin headere interne. Exista suport pentru panoul frontal atat pentru USB Type-C (USB 3.2 Gen2x2), cat si pentru USB 3.2 Gen1, aliniind placa la cerintele actuale ale carcaselor moderne.

Partea audio integrata este bazata pe codec-ul Realtek ALC897, o solutie de generatie mai veche, fara pretentii audiofile, care pentru majoritatea utilizatorilor din acest segment de piata este suficienta, insa cei care urmaresc o calitate superioara vor opta probabil pentru o placa de sunet dedicata sau un DAC extern. Conectivitatea la retea este asigurata de un controller Realtek Dragon RTL8125BG de 2.5G, in timp ce partea wireless este gestionata de un modul MediaTek Wi-Fi 6E, compatibil cu standardul 802.11ax.
