PCB si conectivitate

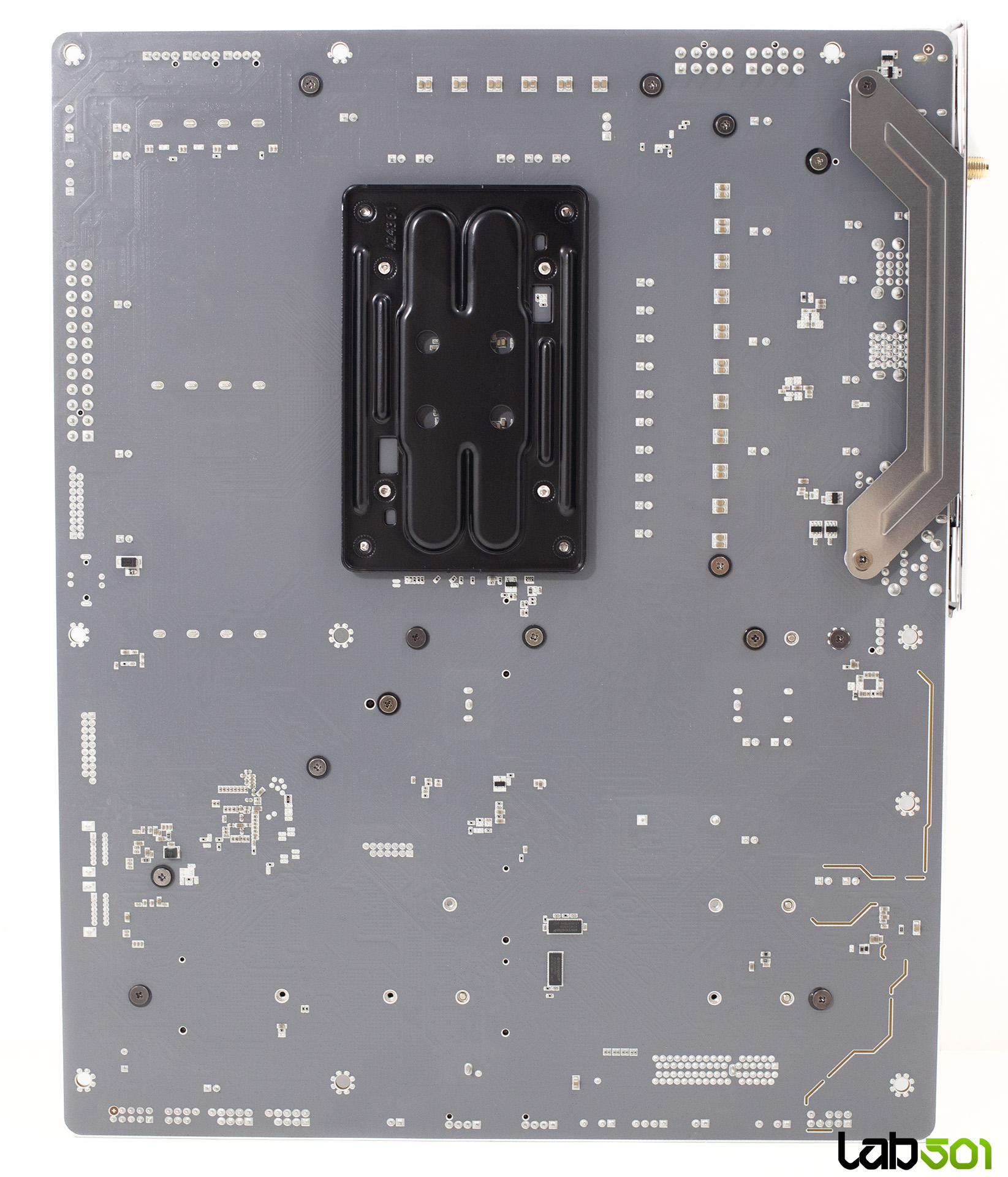

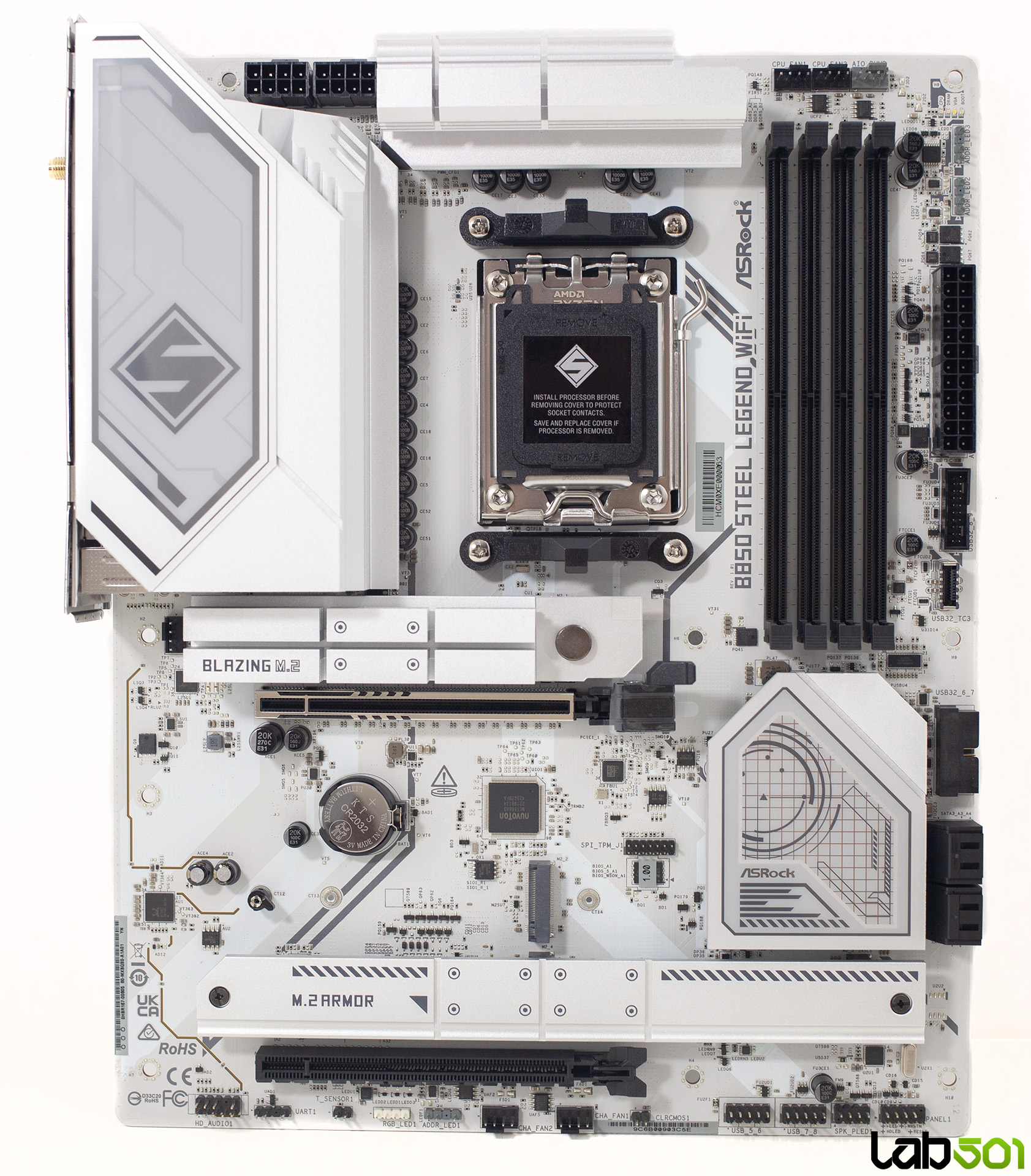

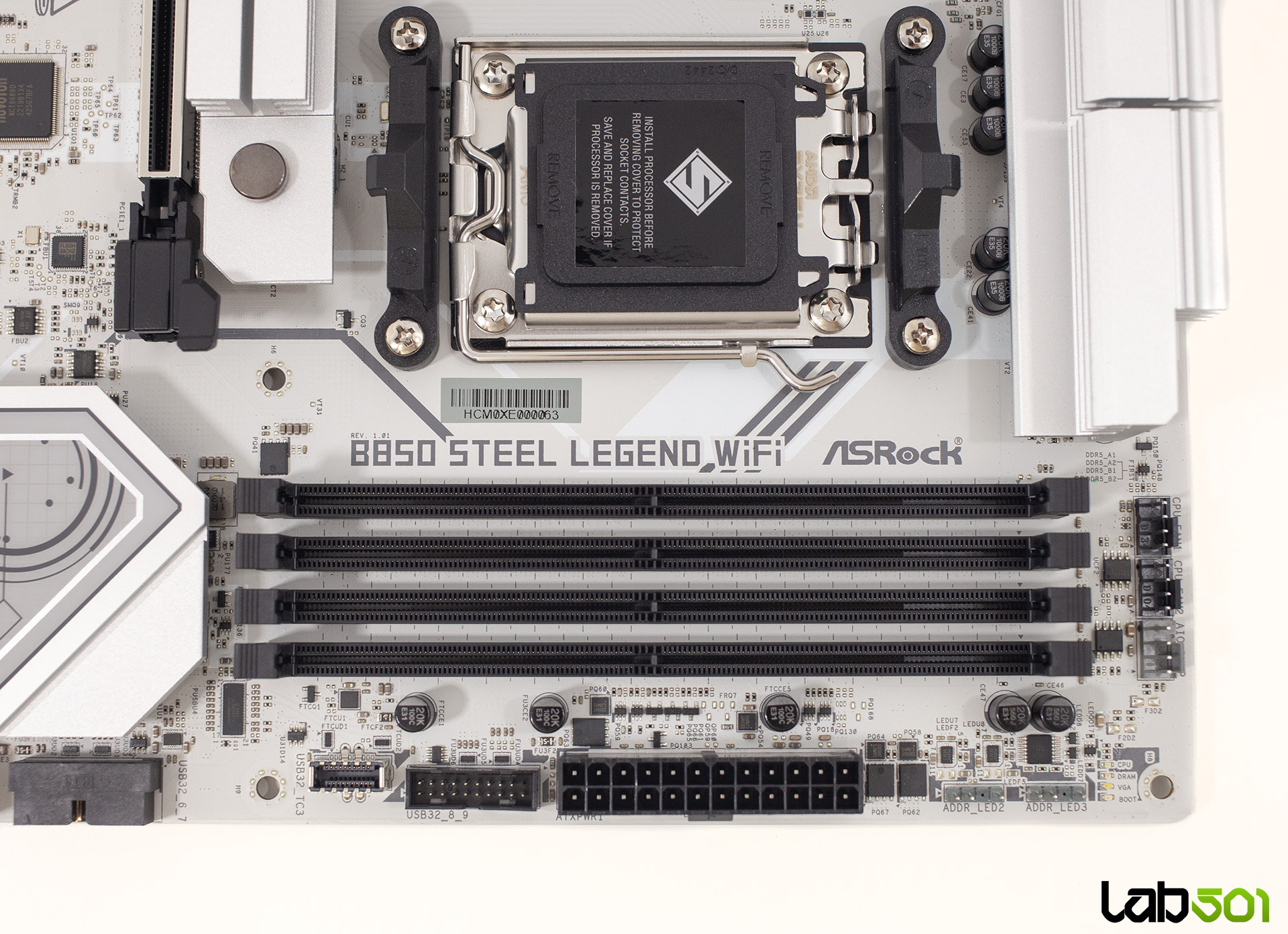

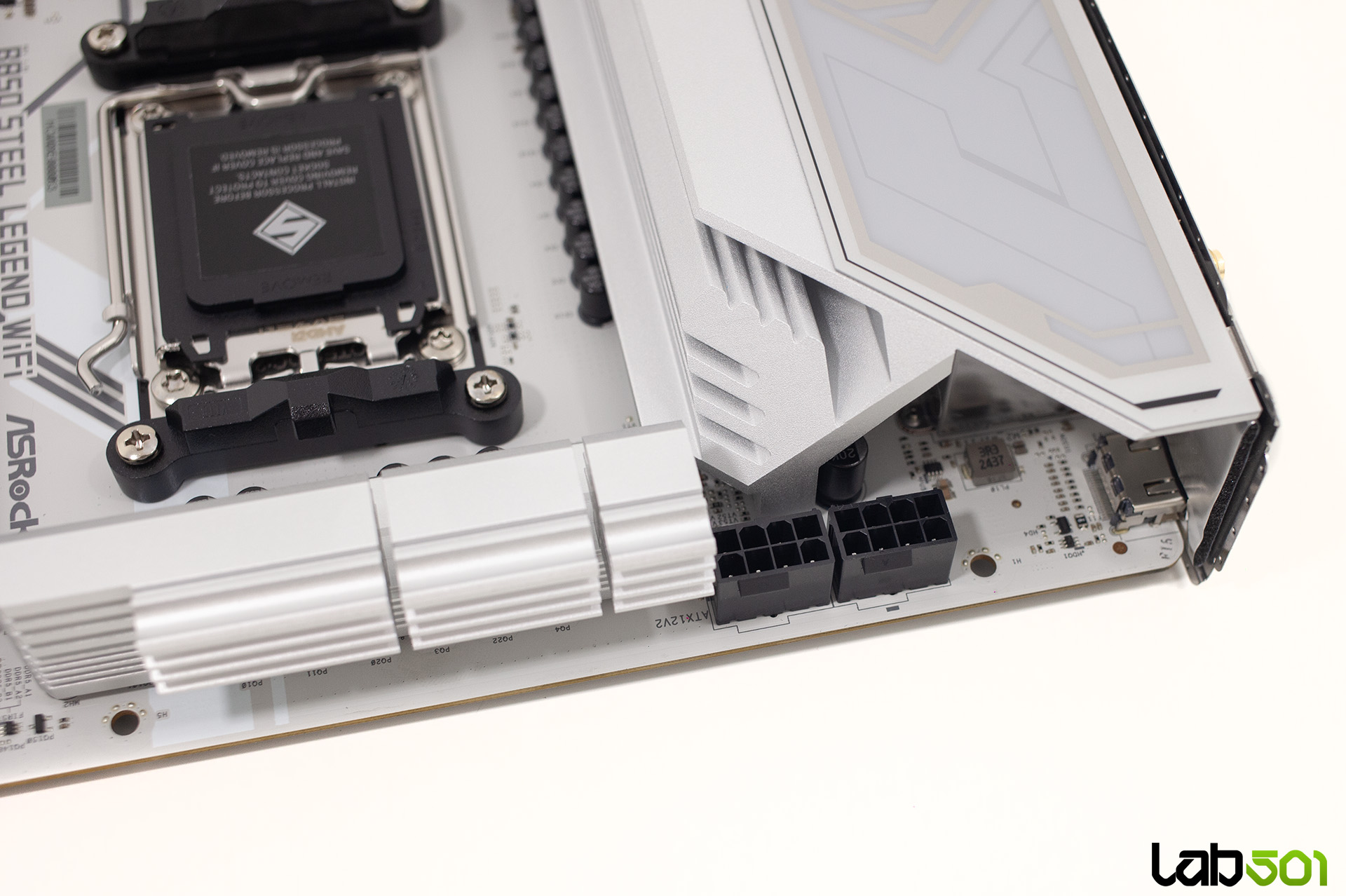

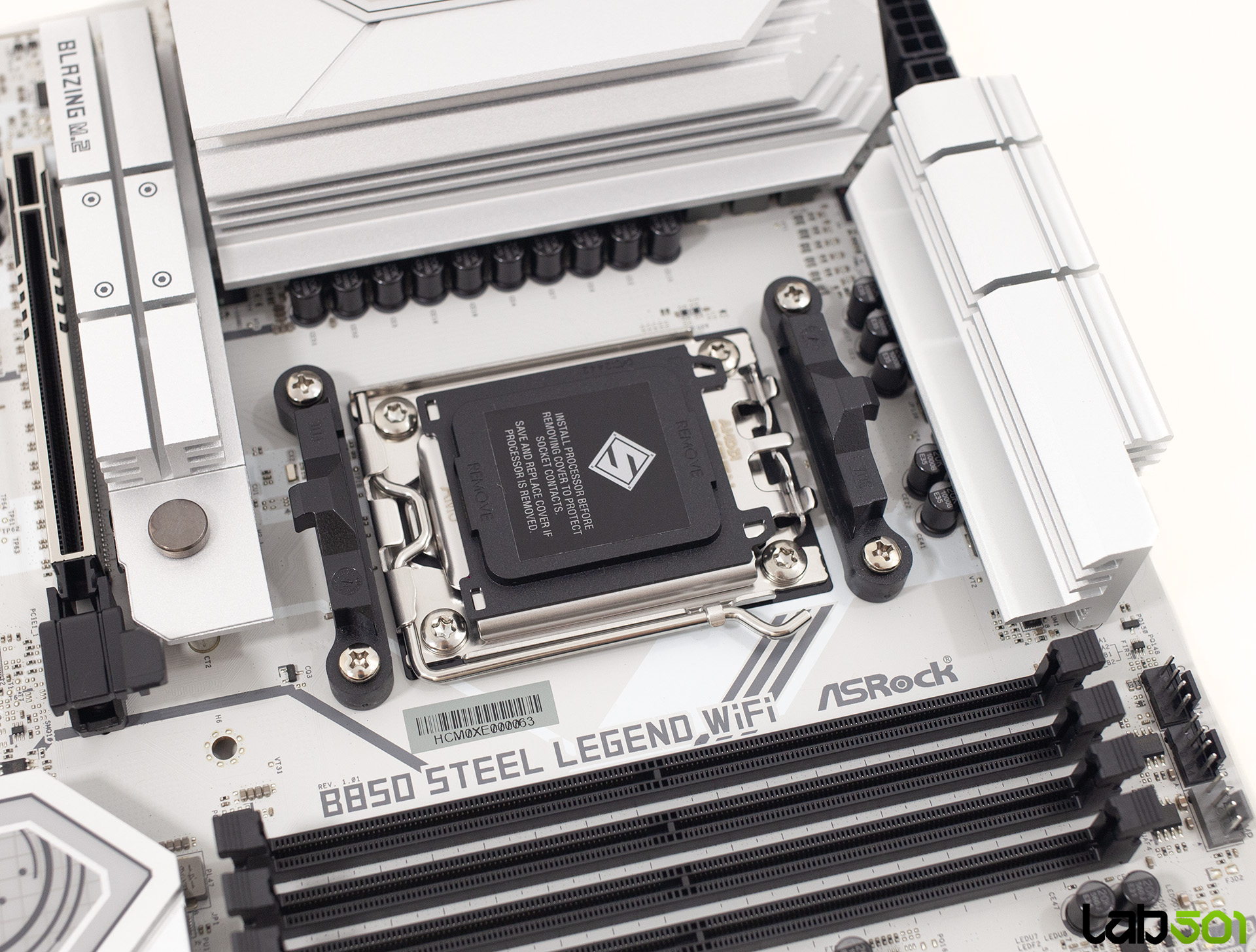

ASRock B850 Steel Legend WiFi utilizeaza un PCB cu 8 straturi, un aspect important mai ales in contextul standardelor DDR5 si PCIe Gen5, unde integritatea semnalului devine critica. Layout-ul este clasic si bine gandit, conectorii principali fiind pozitionati logic, ceea ce faciliteaza un cable management curat, iar zona sloturilor M.2 este distribuita eficient in partea inferioara a PCB-ului.

Avem la dispozitie patru sloturi M.2, dintre care unul suporta PCIe Gen5 x4 (M2_1), este racit cu un radiator dedicat si ar trebui utilizat ca slot principal, fiind conectat direct la CPU pentru latenta minima. Celelalte trei sloturi functioneaza in regim PCIe 4.0 x4. Desigur, aceasta flexibilitate vine la pachet cu limitarile specifice platformei: utilizarea anumitor sloturi M.2 poate dezactiva sau limita alte sloturi PCIe sau porturi SATA, un comportament normal pentru aceasta categorie, dar care trebuie avut in vedere pentru a evita eventuale incompatibilitati.

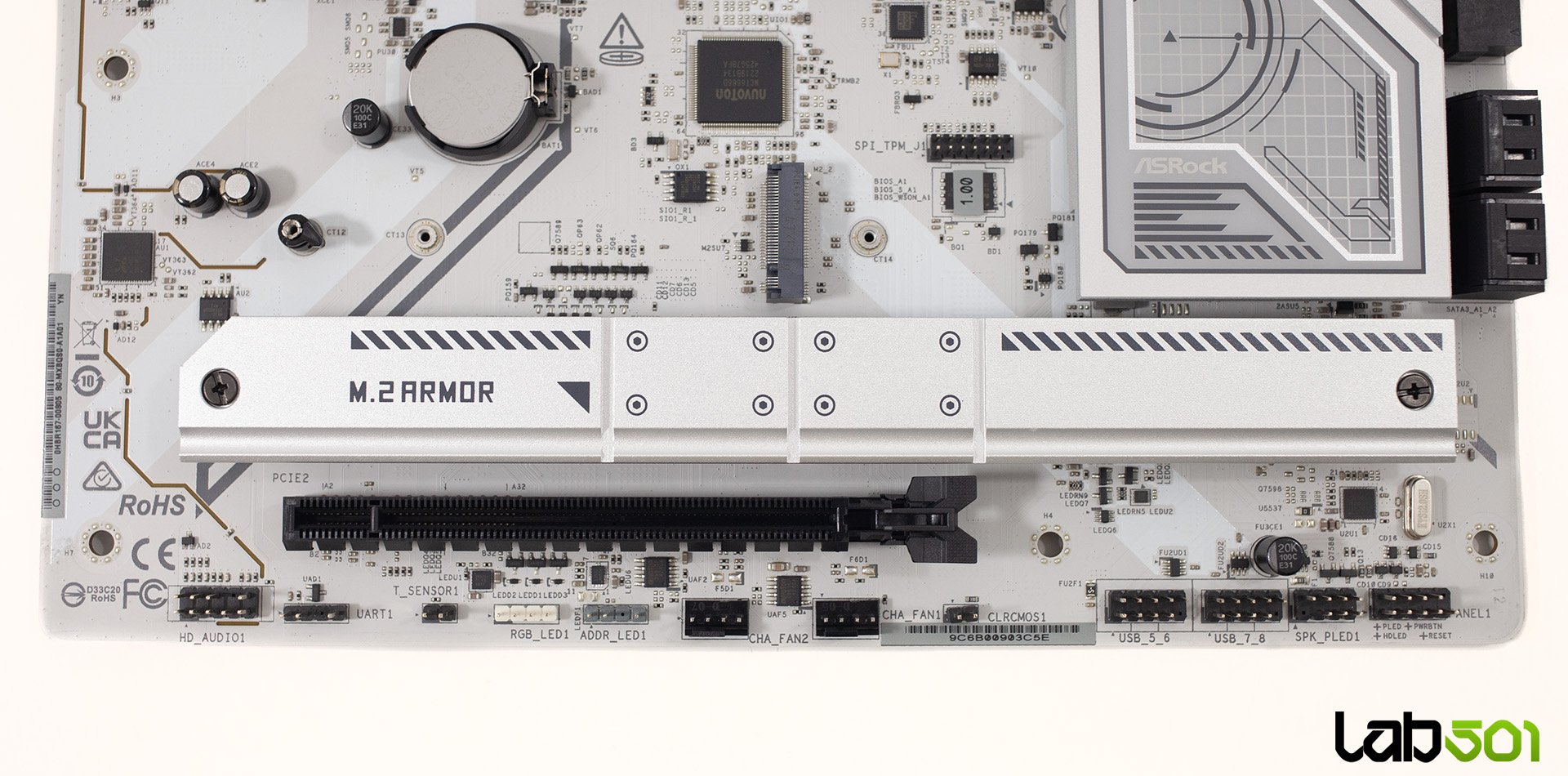

Slotul principal PCI-Express este conectat direct la CPU si ofera suport pentru PCIe 5.0 x16, in timp ce slotul secundar PCI-Express x16 este conectat la chipset, functioneaza in regim PCIe 4.0 x4 si este dezactivat in momentul in care este populat slotul M2_4. La fel ca modelul Pro RS, este evident ca ASRock B850 Steel Legend WiFi este conceputa pentru configuratii cu un singur GPU, nu pentru sisteme multi-GPU sau pentru utilizarea extensiva a placilor de expansiune.

Pe partea de stocare clasica avem patru porturi SATA3, suficiente pentru majoritatea sistemelor moderne. Toate cele patru porturi sunt gestionate de un controller dedicat ASMedia ASM1061, ceea ce ofera o flexibilitate sporita in alocarea resurselor PCH-ului B850. Implementarea USB este generoasa, atat pe backpanel, cat si prin headere interne. Exista suport pentru panoul frontal atat pentru USB Type-C (USB 3.2 Gen2x2), cat si pentru doua headere care pot deservi pana la patru porturi USB 3.2 Gen1, aliniind astfel placa la cerintele actuale ale carcaselor moderne.

Partea audio este bazata pe codec-ul Realtek ALC4082, care beneficiaza de separarea traseelor de semnal pe layere dedicate ale PCB-ului, precum si de tehnologia Direct Drive pentru iesirea frontala, permitand utilizarea castilor cu impedante de pana la 600 ohmi. Conectivitatea de retea este asigurata de un controller Realtek Dragon RTL8125BG de 2.5G, in timp ce partea wireless este gestionata de un modul MediaTek 2×2 Wi-Fi 7, compatibil cu standardul 802.11be.

Sistemul de racire poate fi controlat prin multiple headere pentru ventilatoare si pompe, iar suportul pentru iluminare RGB este asigurat prin conectori dedicati, compatibili atat cu ecosistemul Polychrome, cat si cu solutii third-party precum SignalRGB. Un element util este si sistemul de diagnosticare cu LED-uri ASRock PSC (Post Status Checker), care ajuta la identificarea rapida a eventualelor probleme in faza de POST.
