Prezentare – FSP U691 Premium

Analiza interioara

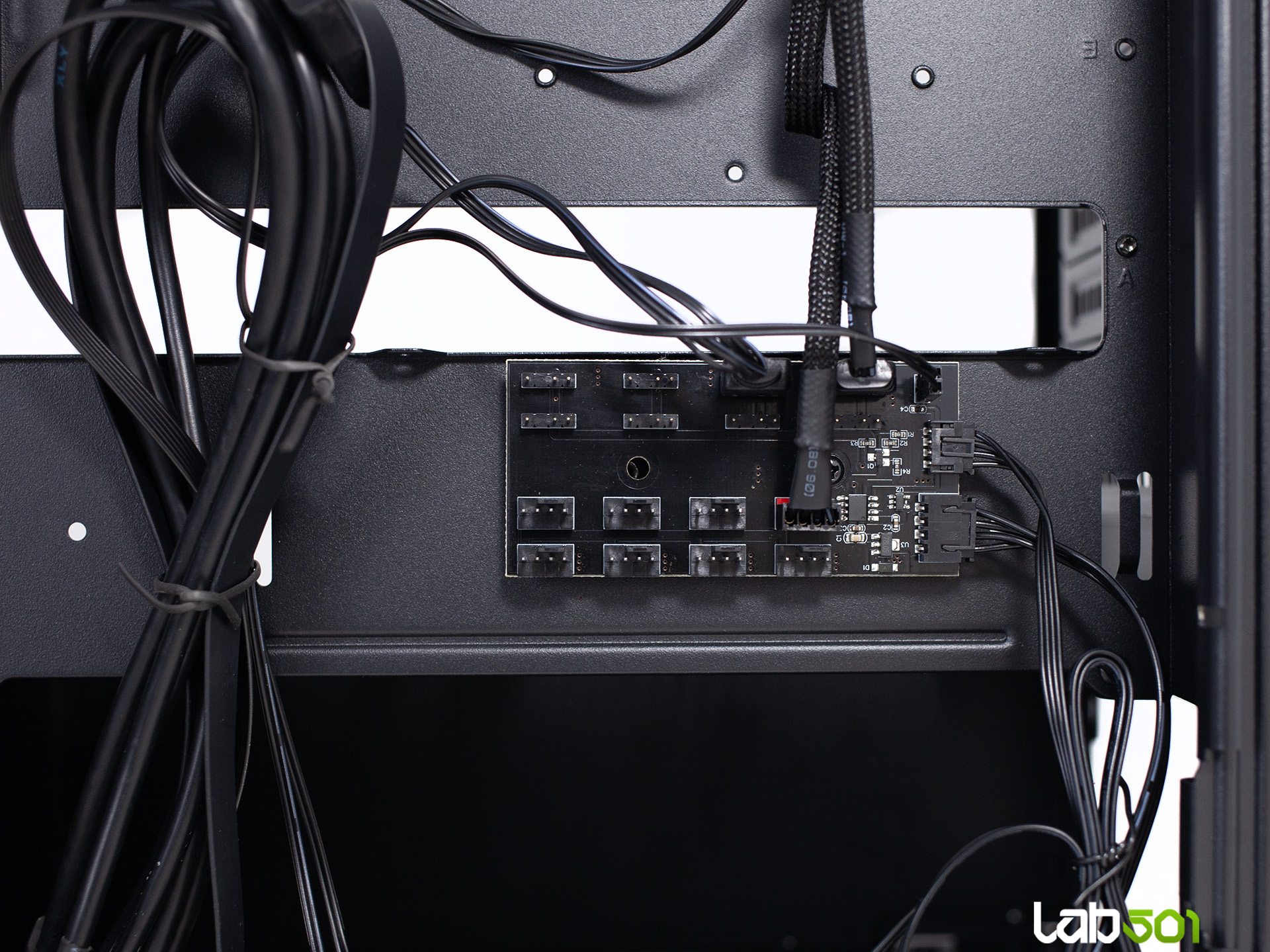

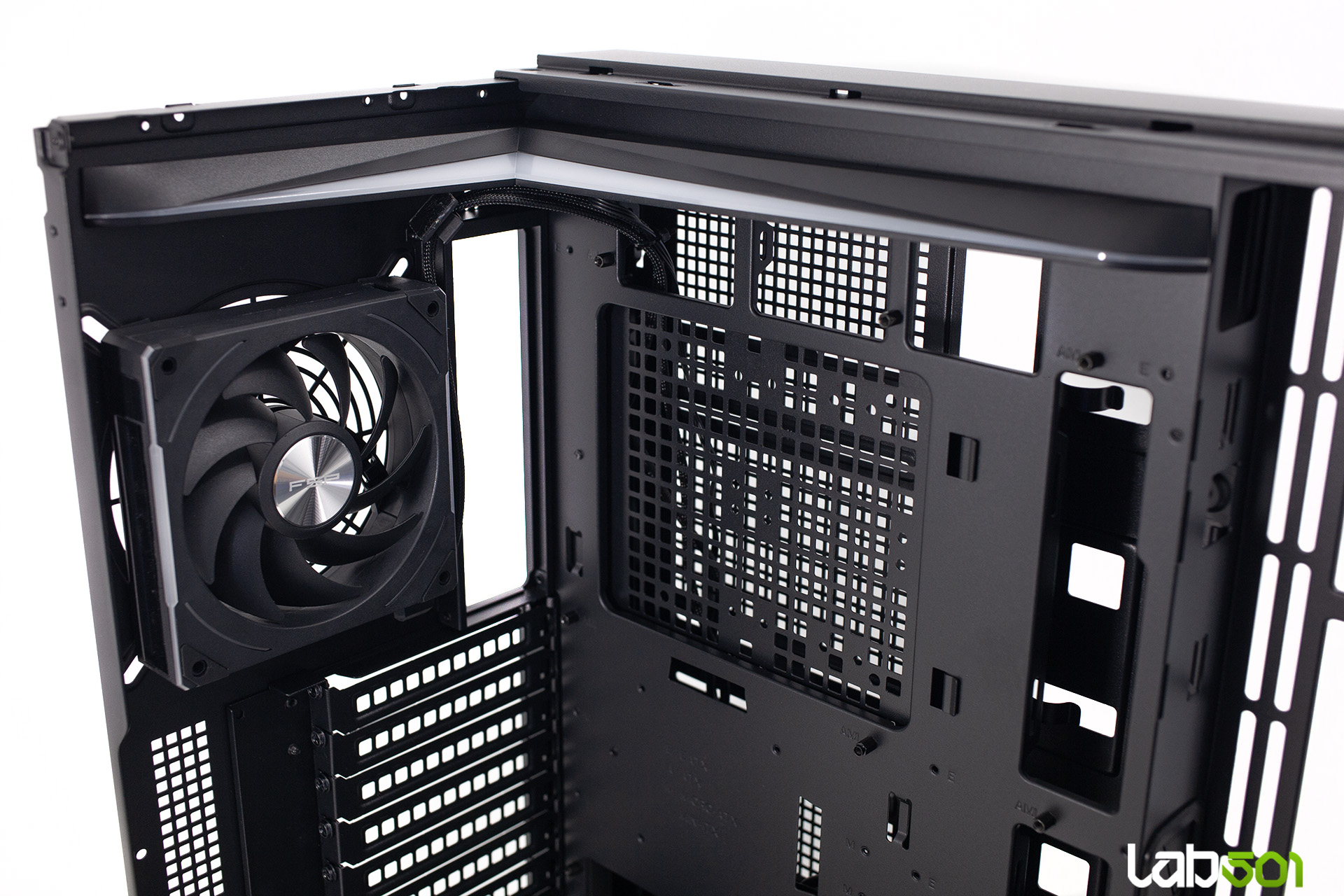

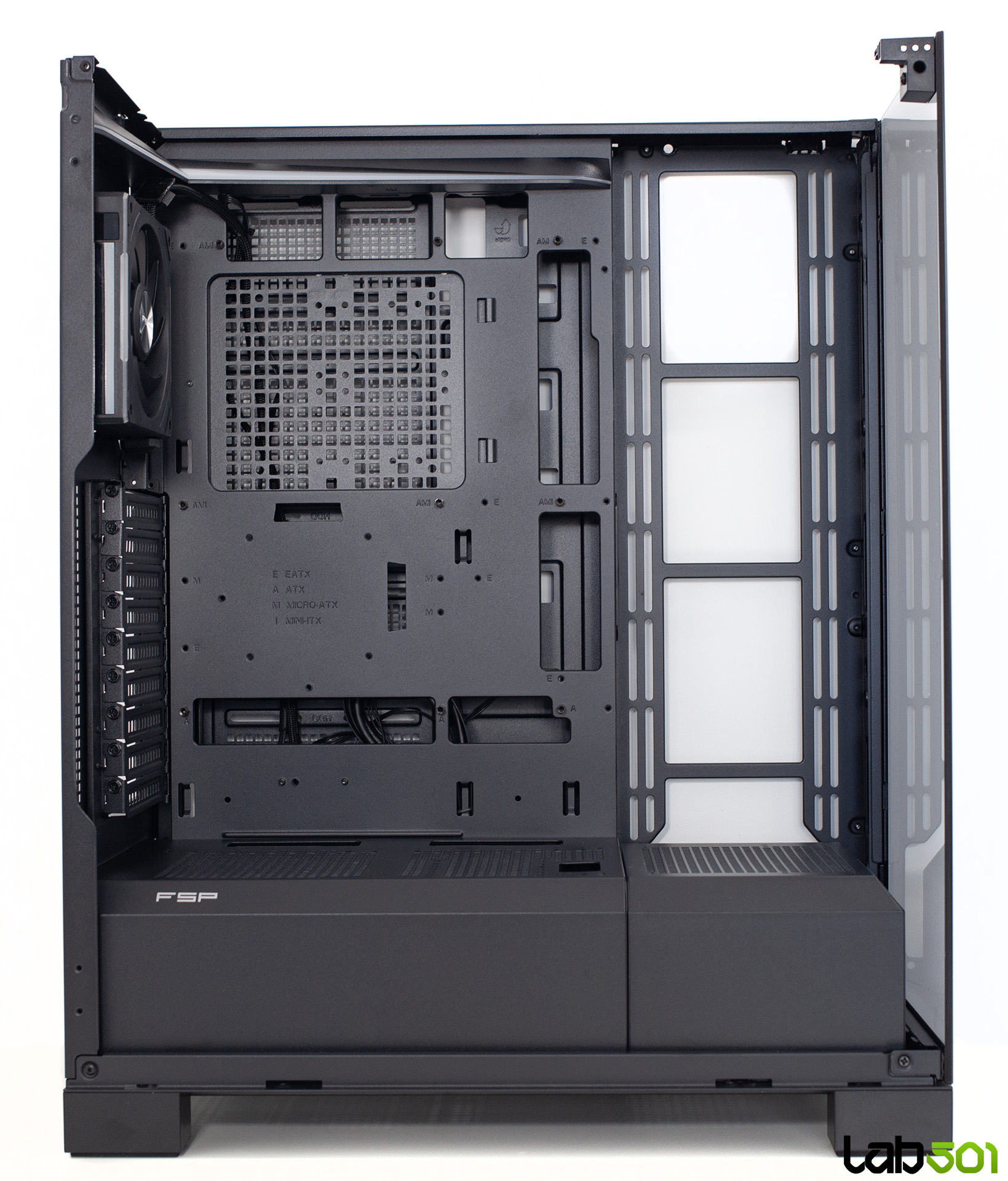

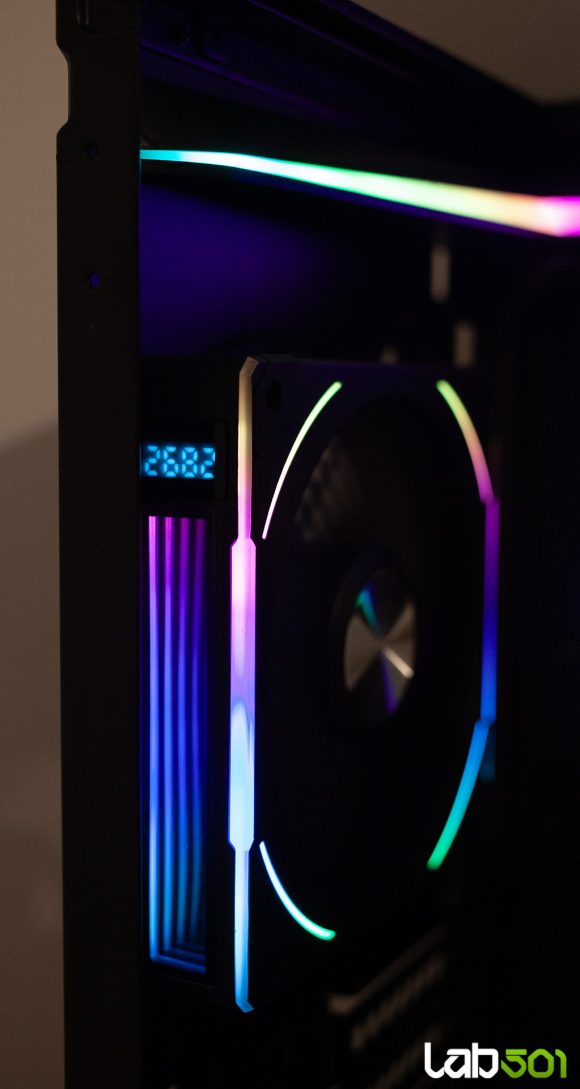

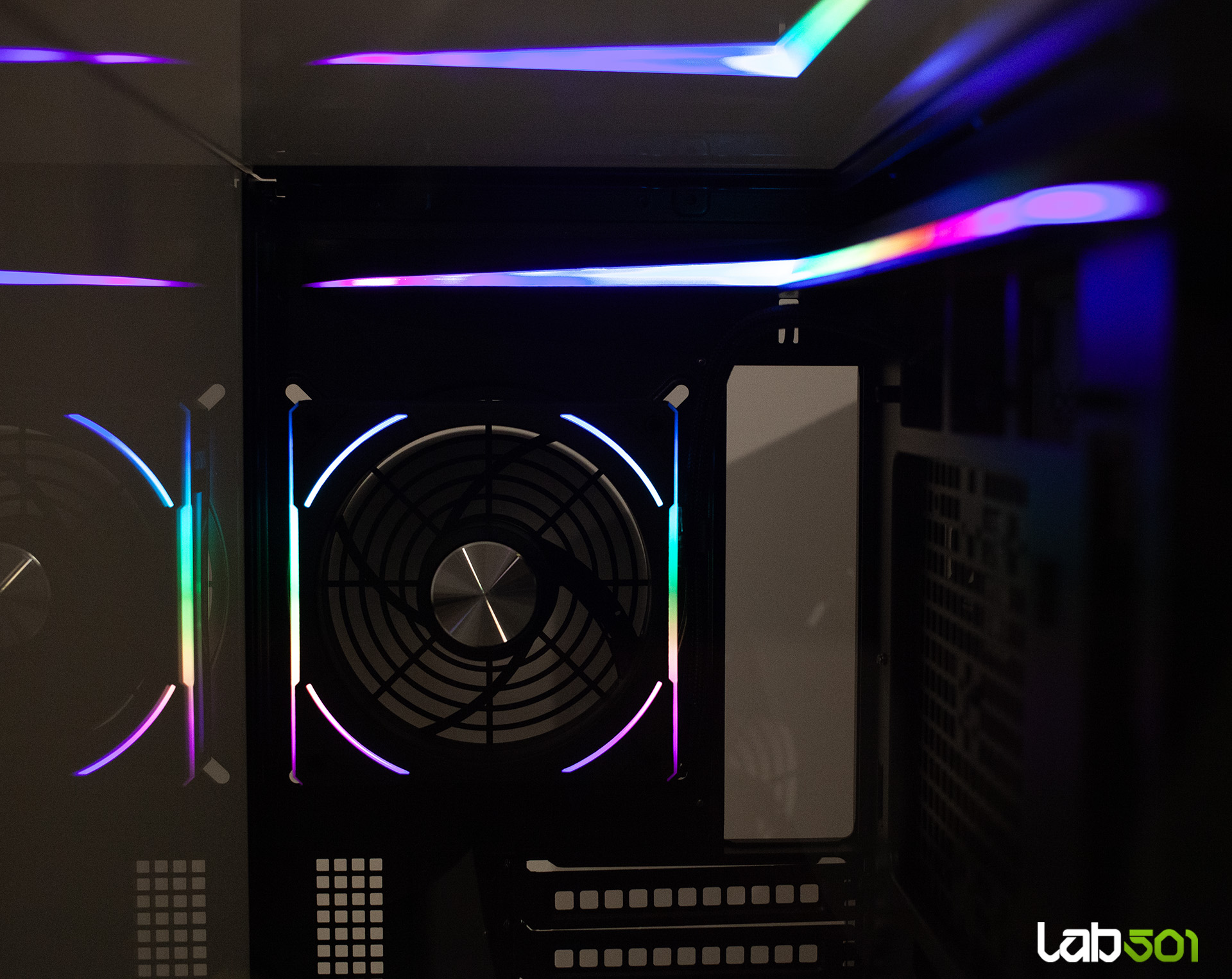

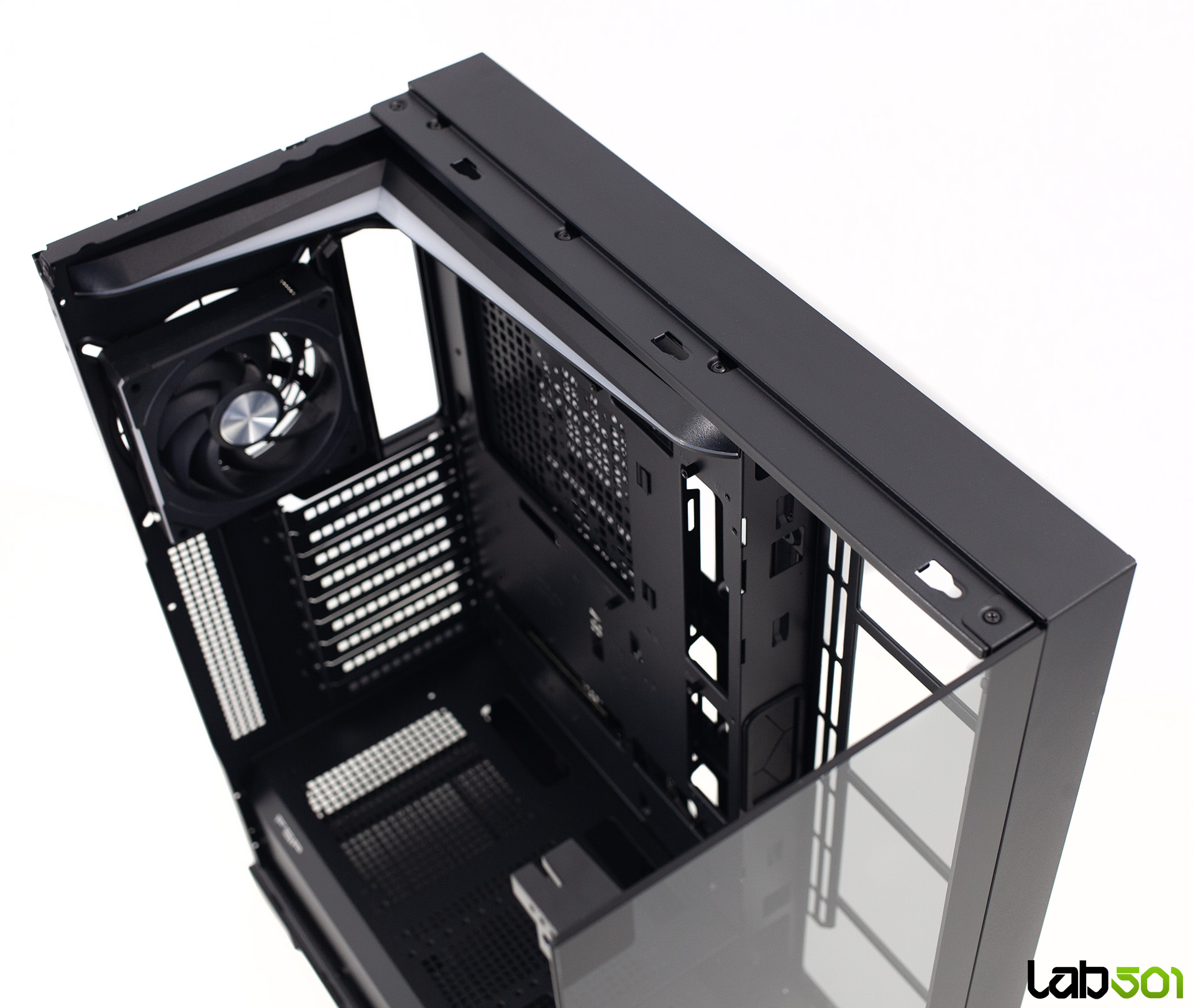

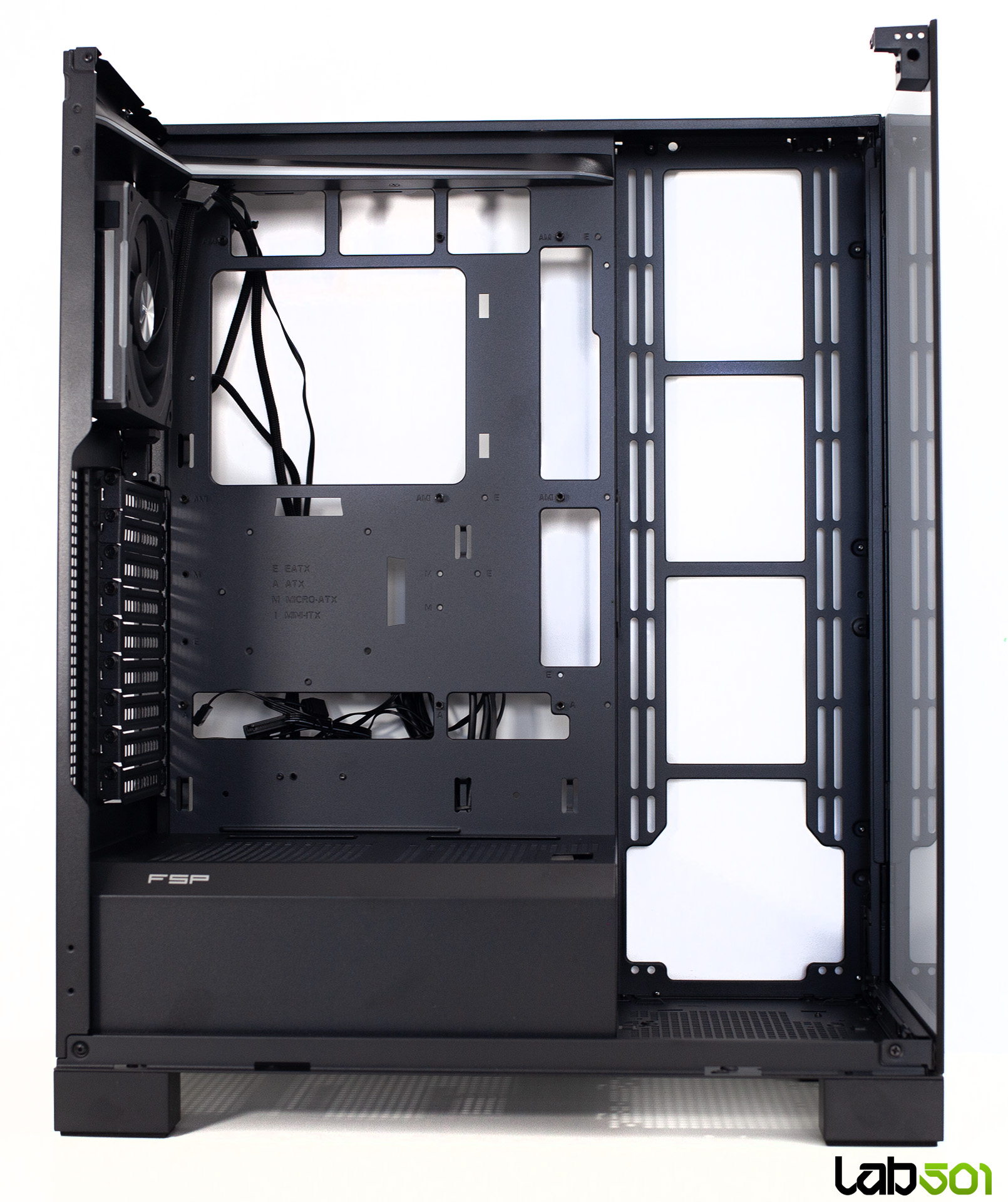

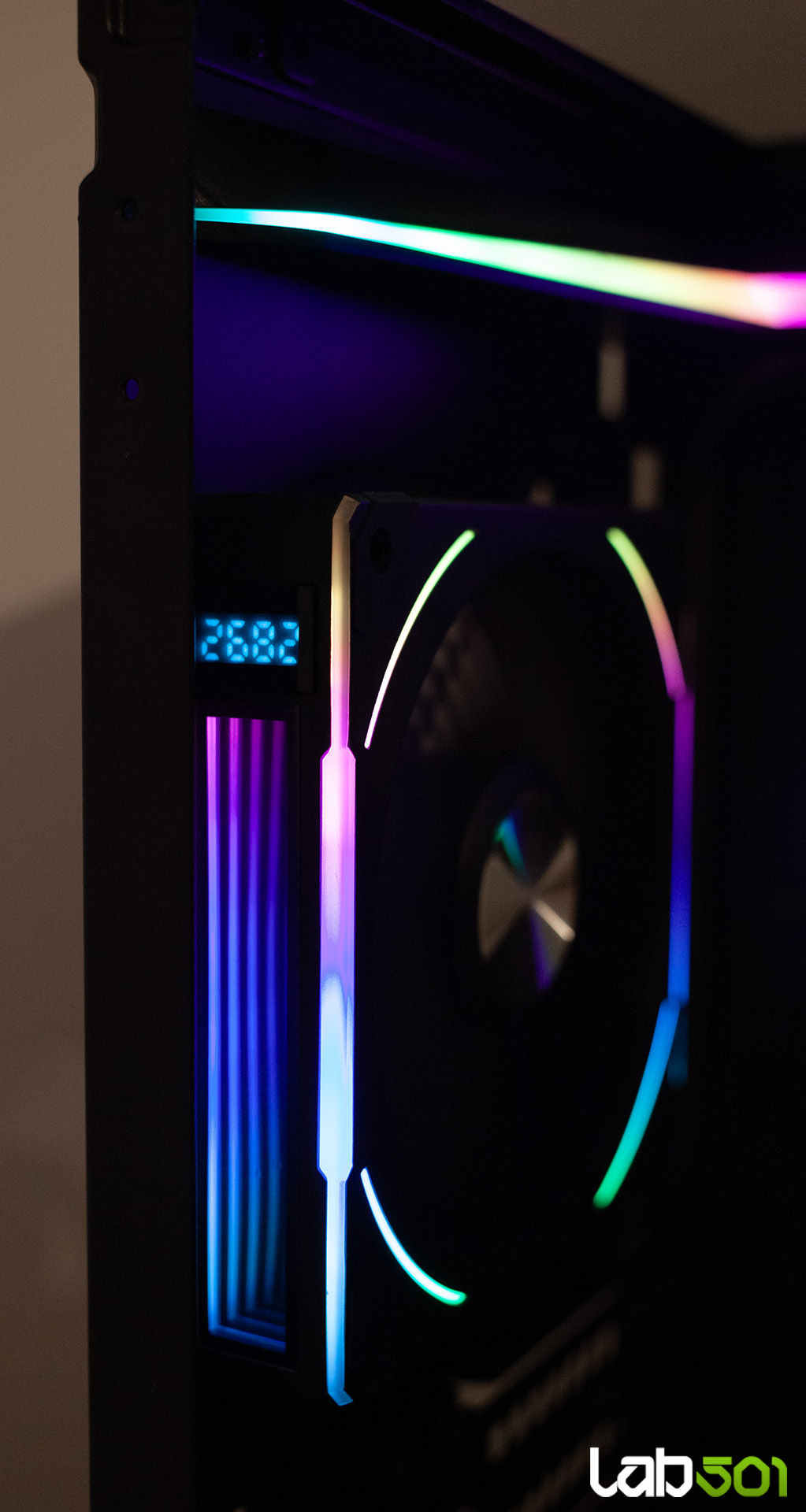

Interiorul lui FSP U691 Premium este compatibil cu placi de baza de la Mini-ITX pana la ATX, dar si cu placi de baza ce au conectorii pe partea din spate. Avand in vedere ca discutam despre o carcasa in format Tower, specificatiile in materie de racire devin interesante: suport pentru pana la 8 ventilatoare de 120 mm (4 pe lateral, 3 pe masca sursei si 1 in spate), precum si radiatoare de pana la 480 mm montate lateral. Carcasa FSP U691 Premium vine echipata cu un ventilator proprietar de 120 mm PWM ARGB, amplasat in zona de evacuare din spate. Acesta, impreuna cu banda LED ARGB, sunt conectate la fan-controller-ul PWM ARGB situat pe spatele tray-ului placii de baza, care suporta pana la 8 dispozitive de acest tip, lasand loc pentru adaugarea ulterioara de ventilatoare sau alte dispozitive ARGB.

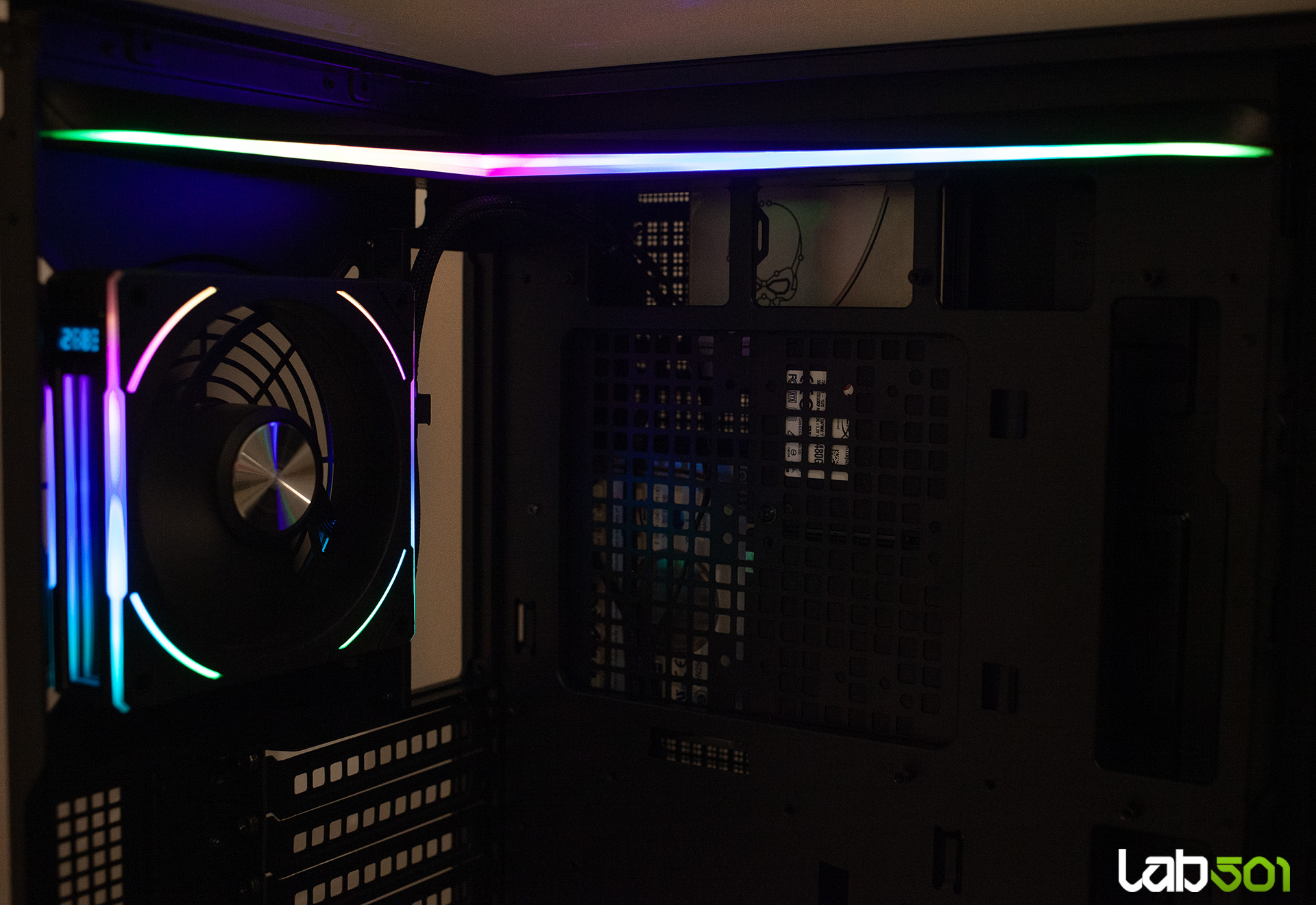

Deoarece toate panourile laterale – fie din sticla securizata, fie din otel – sunt detasabile, exista posibilitatea de a crea suficient spatiu in jurul sasiului pentru ca asamblarea sistemului sa se faca fara obstructii. Layout-ul interior permite montarea placilor video pe verticala, acestea avand o lungime maxima de 420 mm. Se pot instala inclusiv coolere pentru procesor cu o inaltime de pana la 180 mm, iar sursele de alimentare cu o lungime maxima de 250 mm isi gasesc locul fara probleme in zona inferioara. Totodata, banda LED ARGB nu intra in conflict cu placa de baza, intre cele doua existand un spatiu de 3 cm.

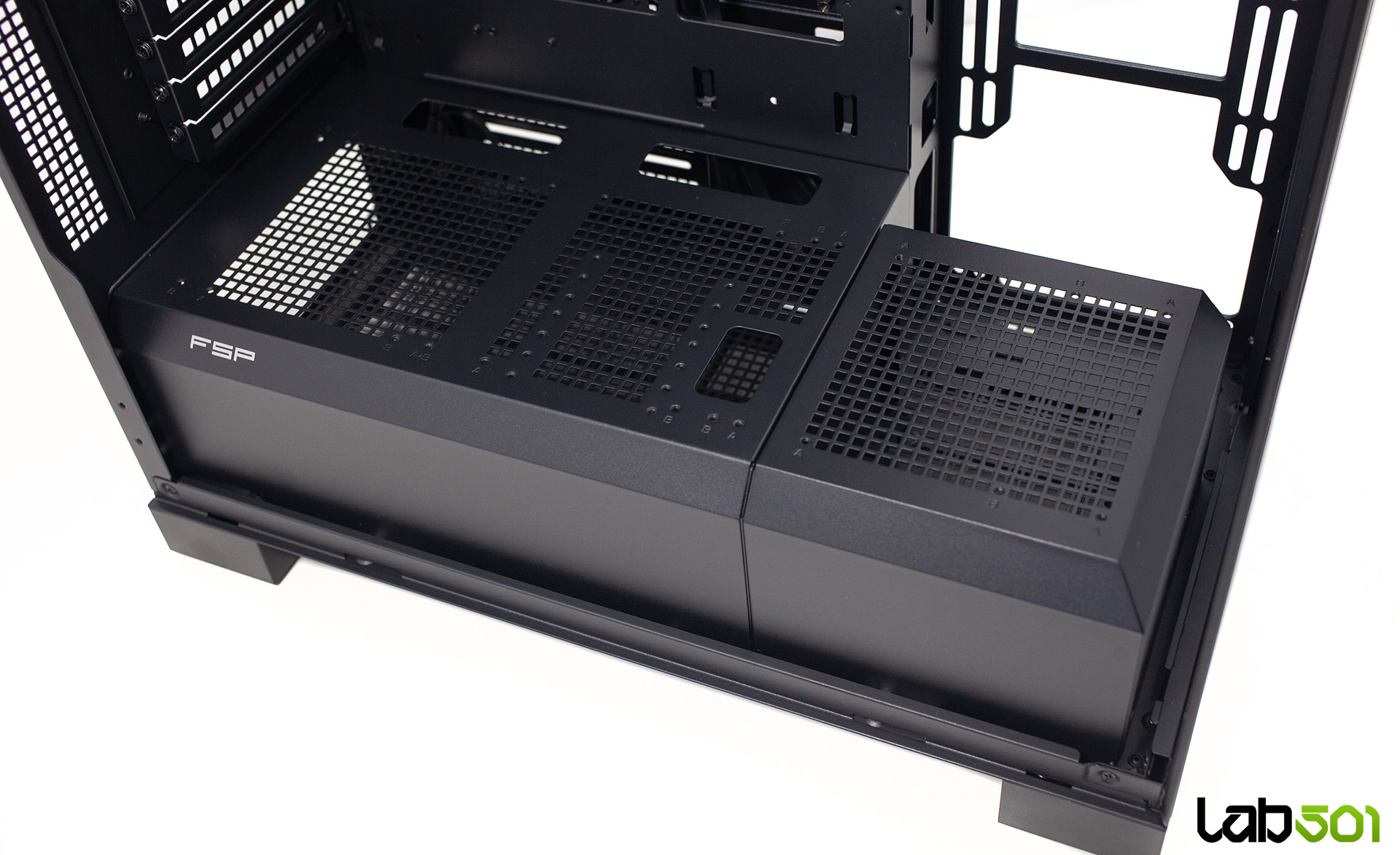

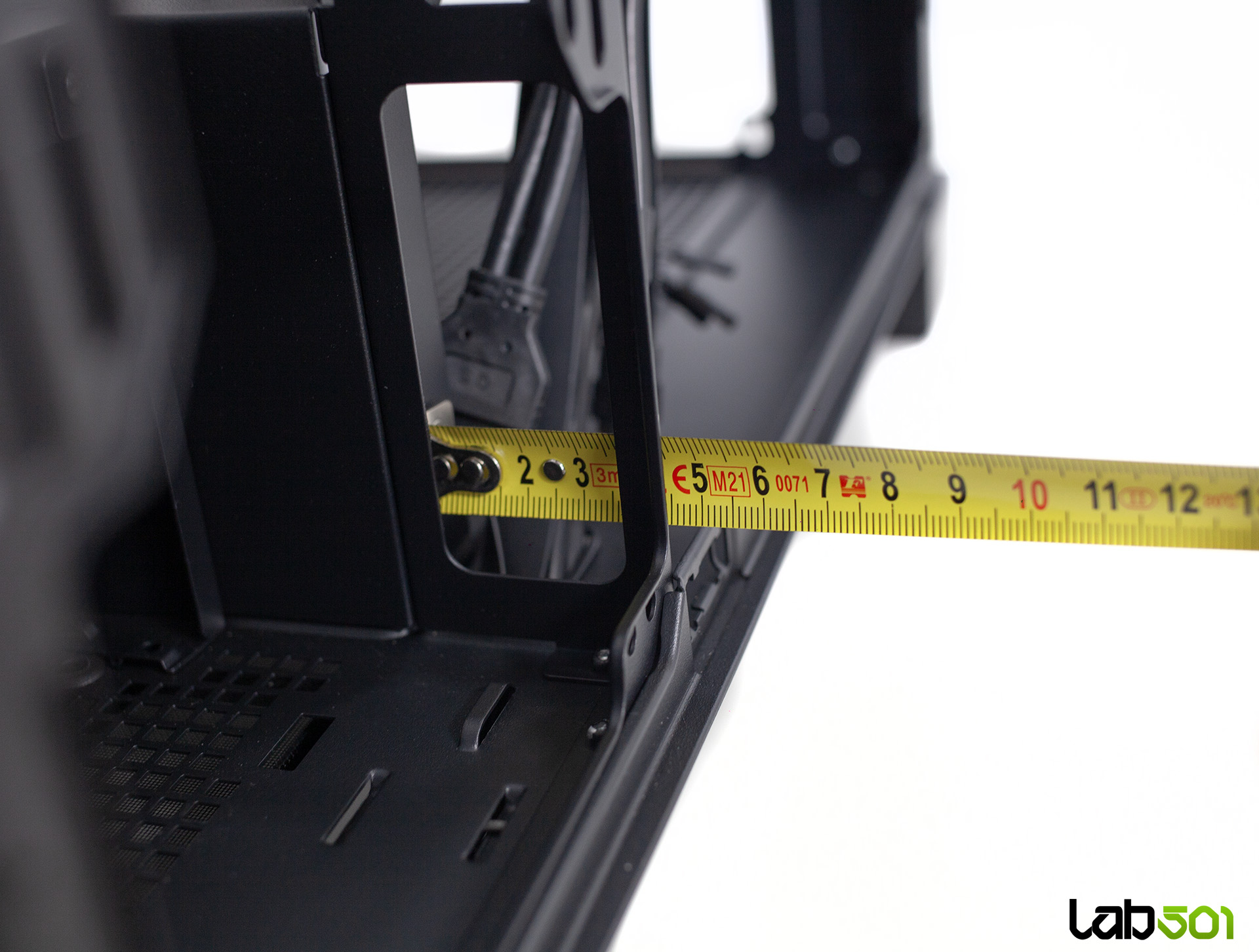

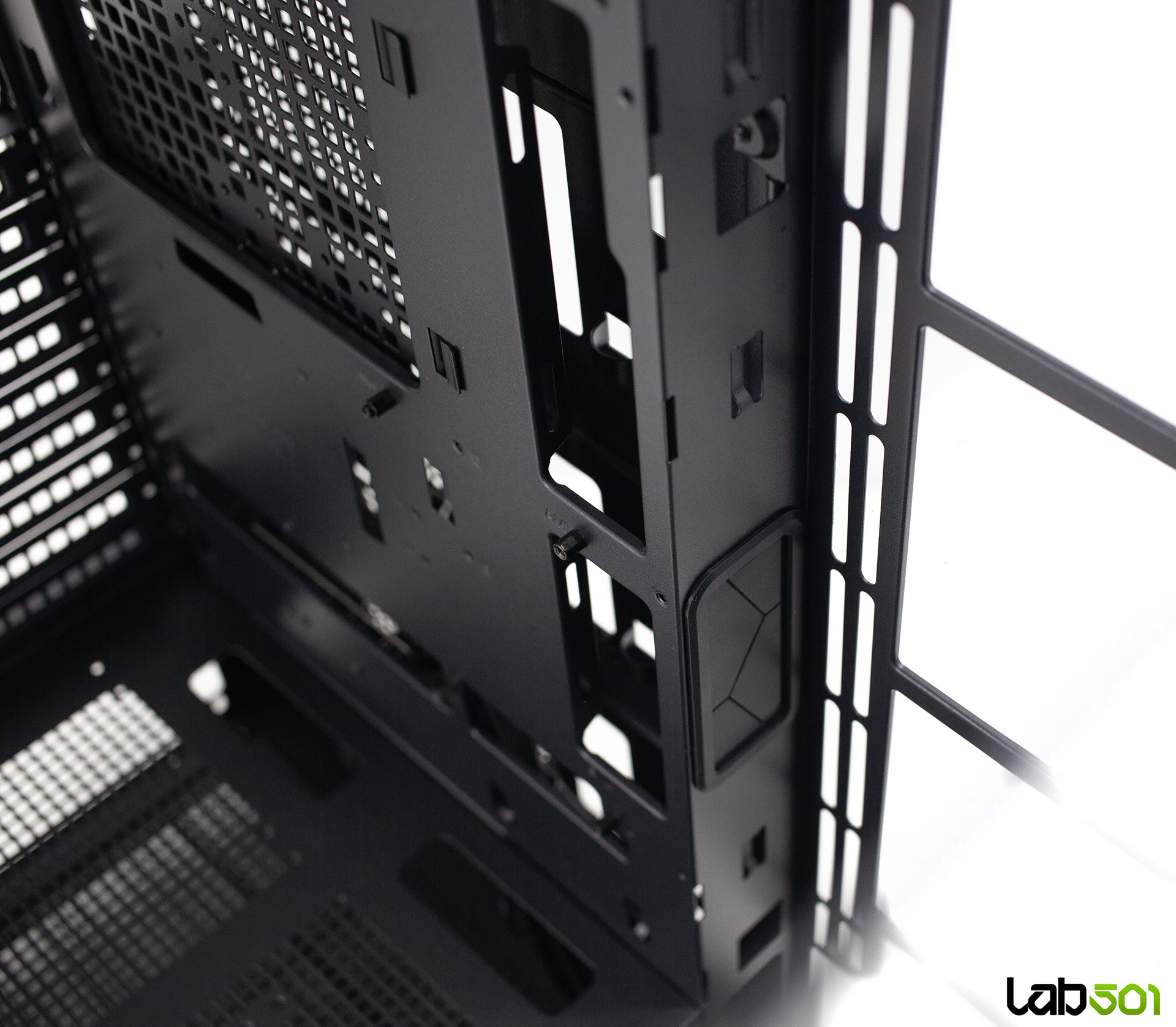

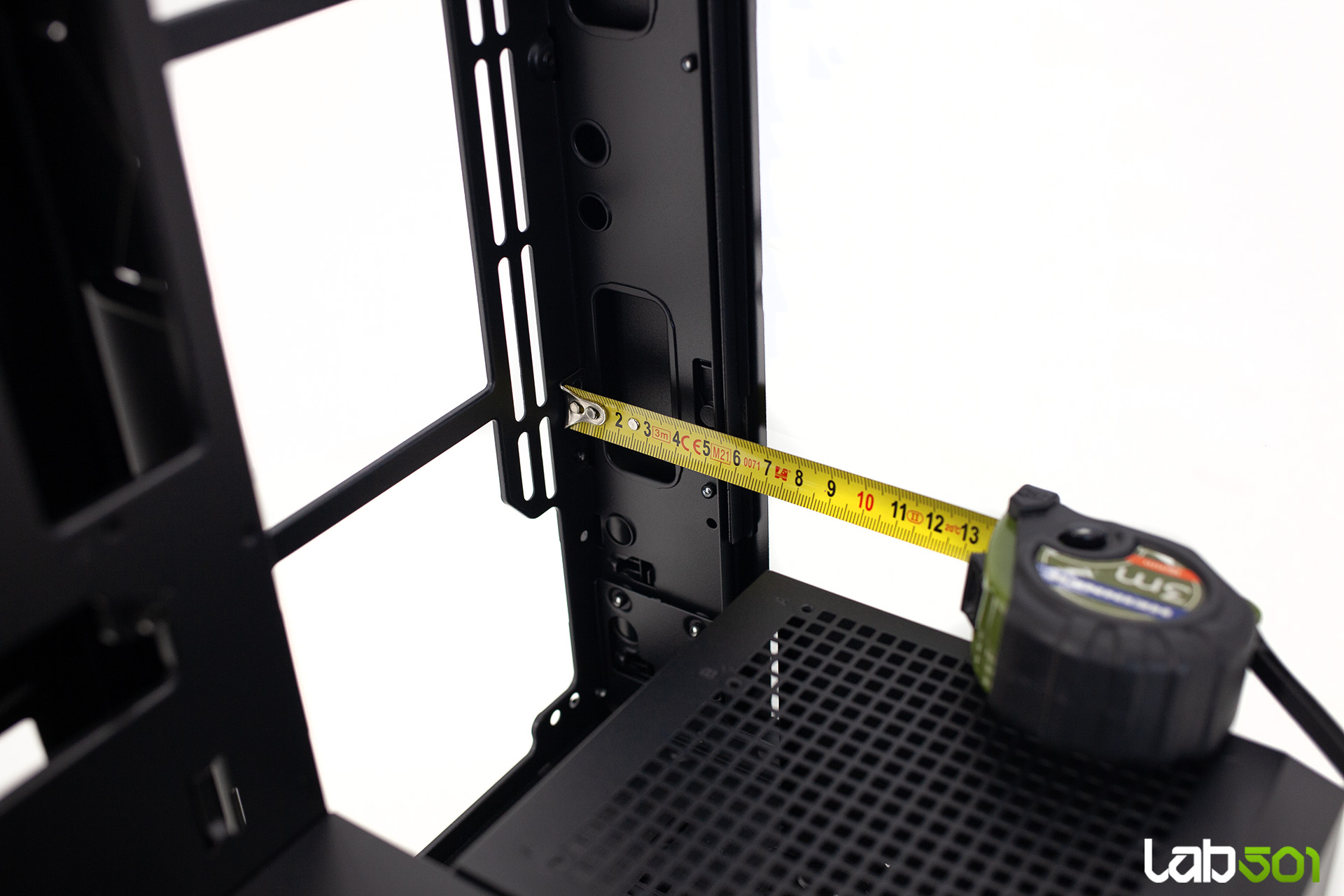

Masca sursei de alimentare prezinta zone de trecere bine finisate pentru cabluri, iar impreuna cu montantul detasabil creeaza o suprafata de sustinere pentru instalarea a 3 ventilatoare de 120 mm. Distanta dintre suportul lateral (unde se pot monta radiatoare) si montant este de aproximativ 80 mm, ceea ce permite utilizarea unor radiatoare cu grosimi mari, precum modelele ARCTIC Liquid Freezer III care masoara 63 mm. Chiar daca in acest scenariu se acopera zona principala de trecere pentru cabluri (unde se afla grometul cauciucat), alimentarea placii video se poate face prin tray-ul placii de baza, zona fiind prevazuta cu o decupatura dedicata. Astfel intelegem de ce FSP subliniaza compatibilitatea lui U691 Premium cu placi de baza ATX si nu E-ATX, desi acestea din urma pot fi montate. Eliminarea montantului expune aproape intreaga latime a carcasei, creand spatiu suficient pentru un custom loop, in care rezervorul si radiatorul pot fi instalate fara restrictii.

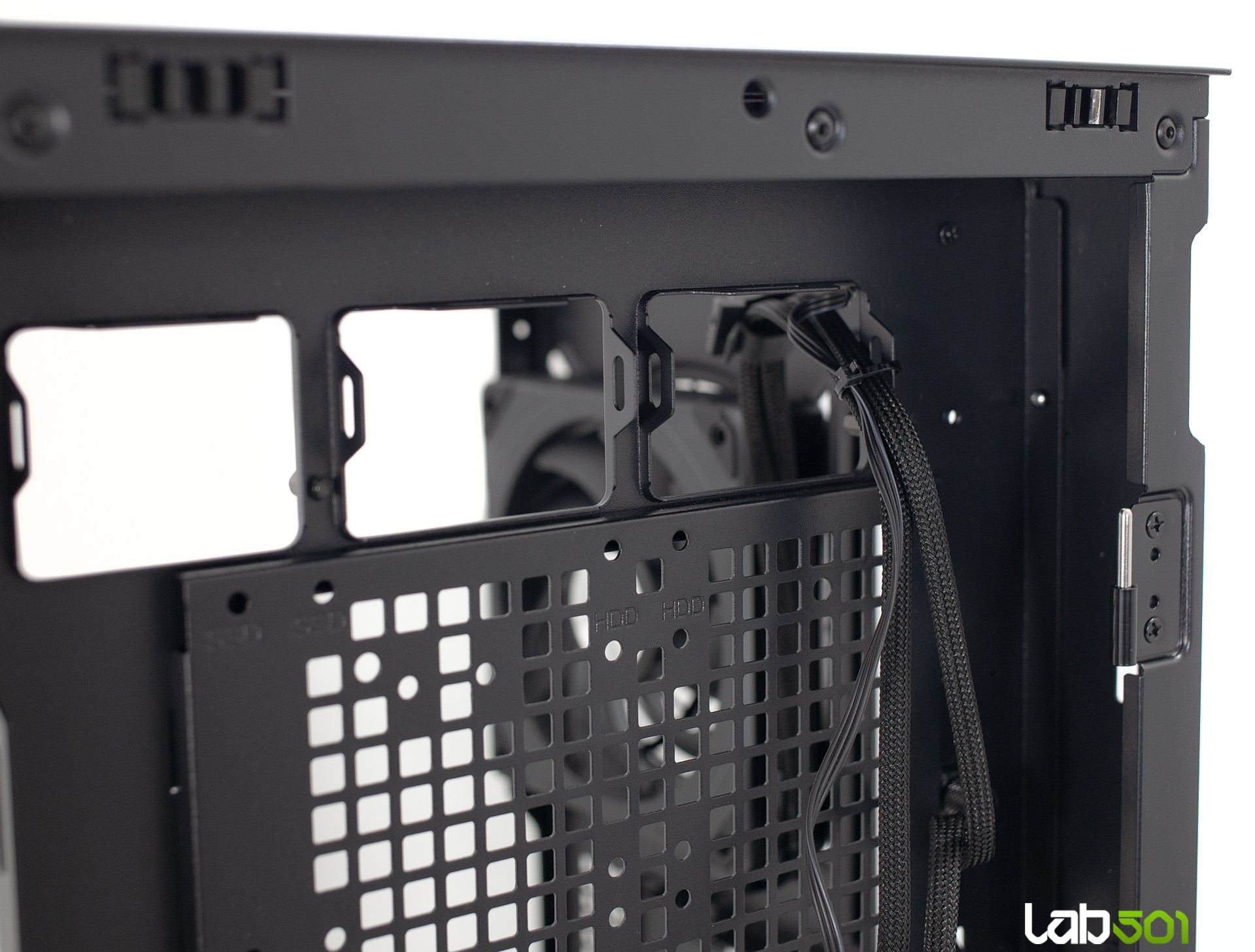

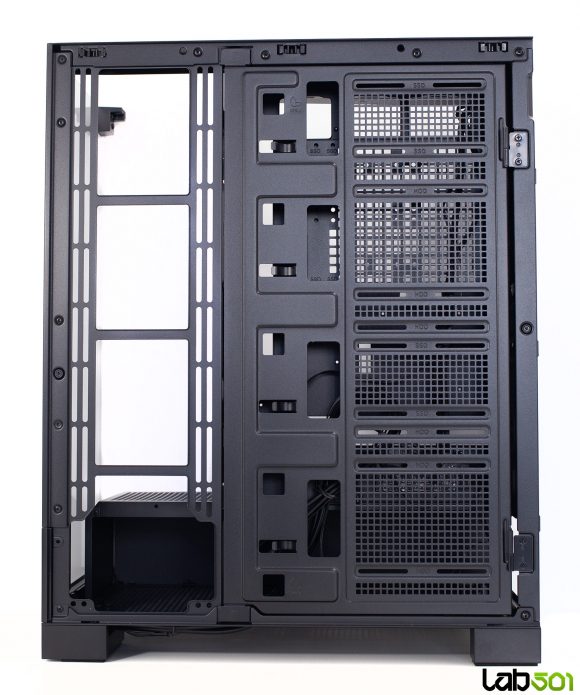

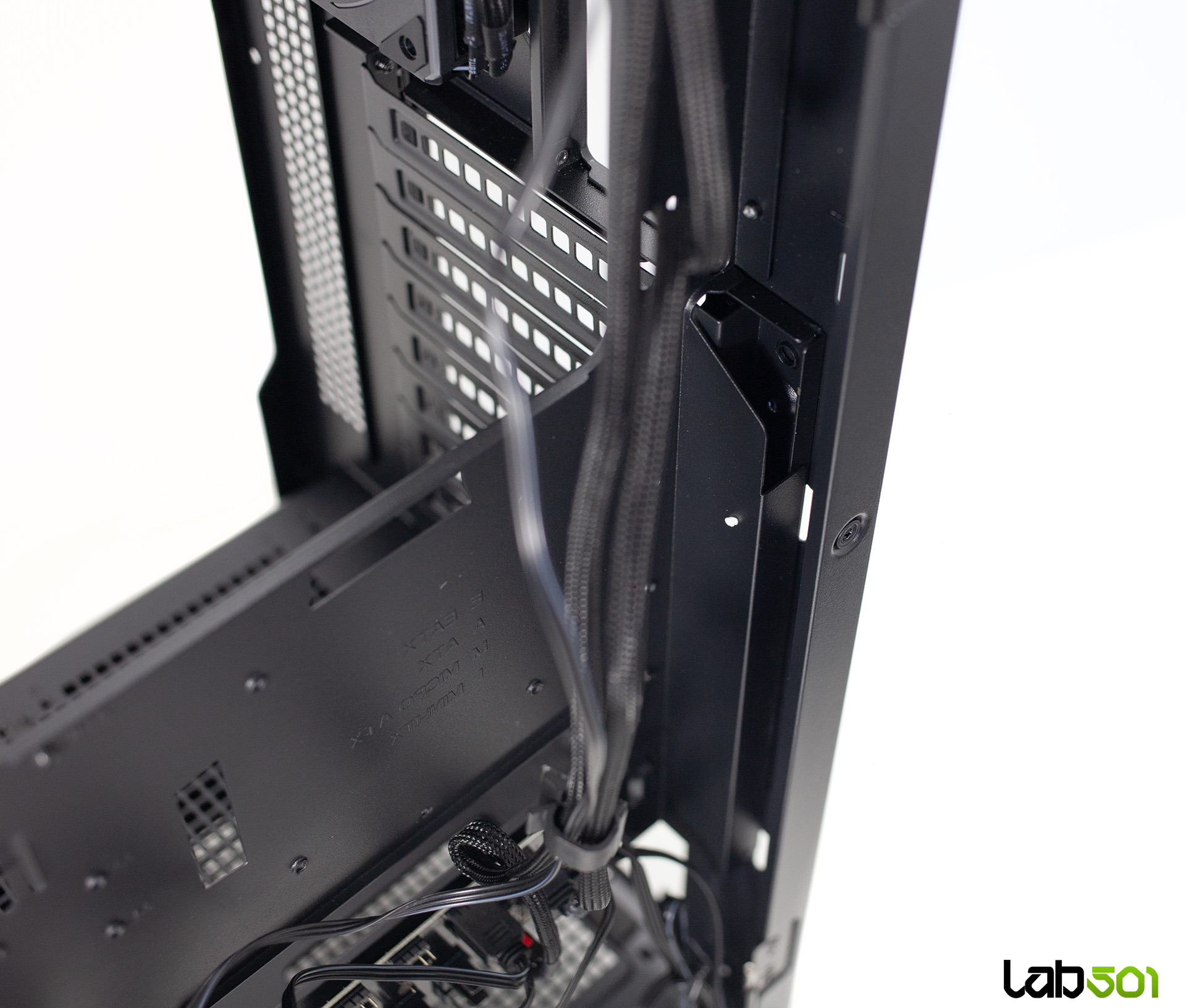

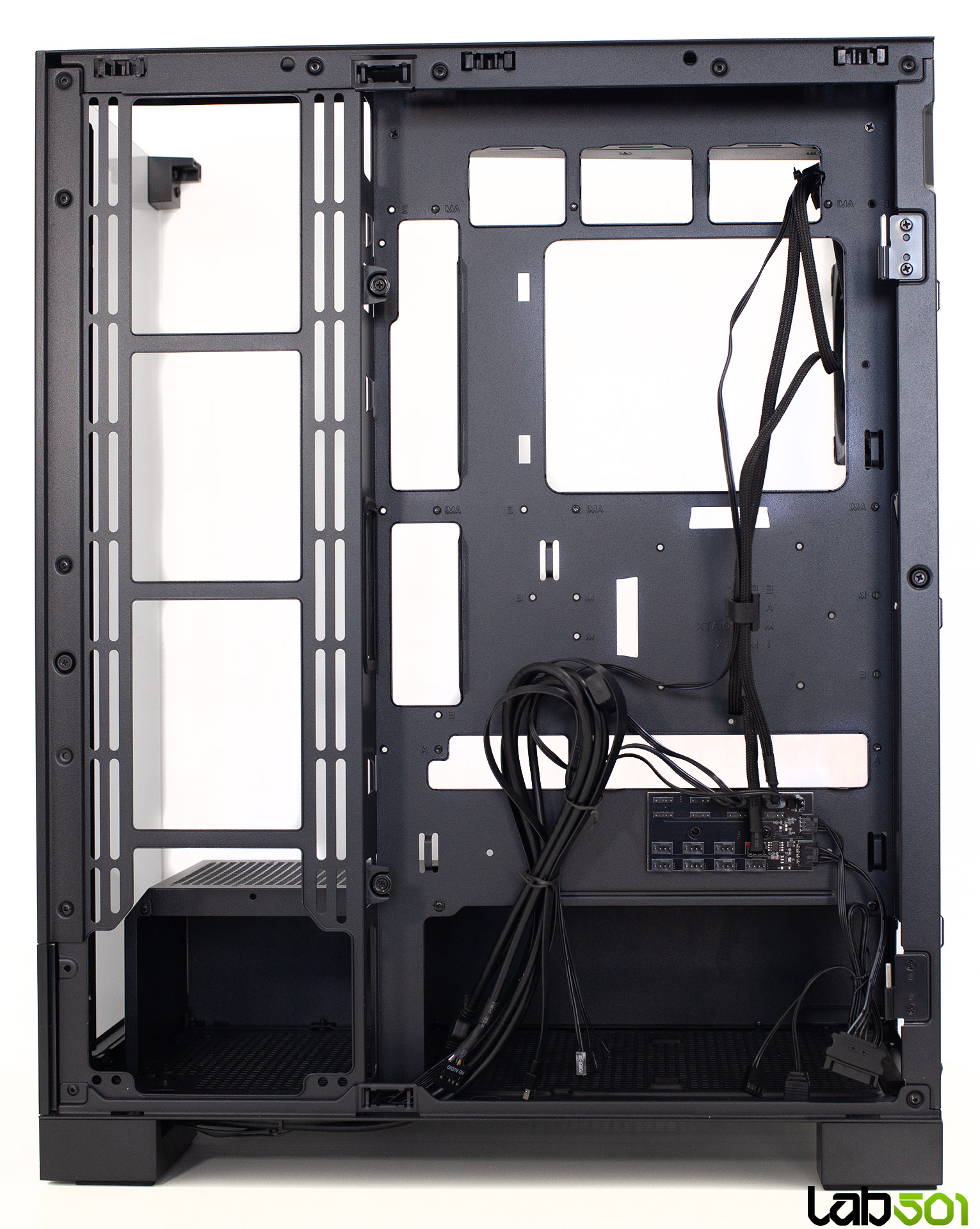

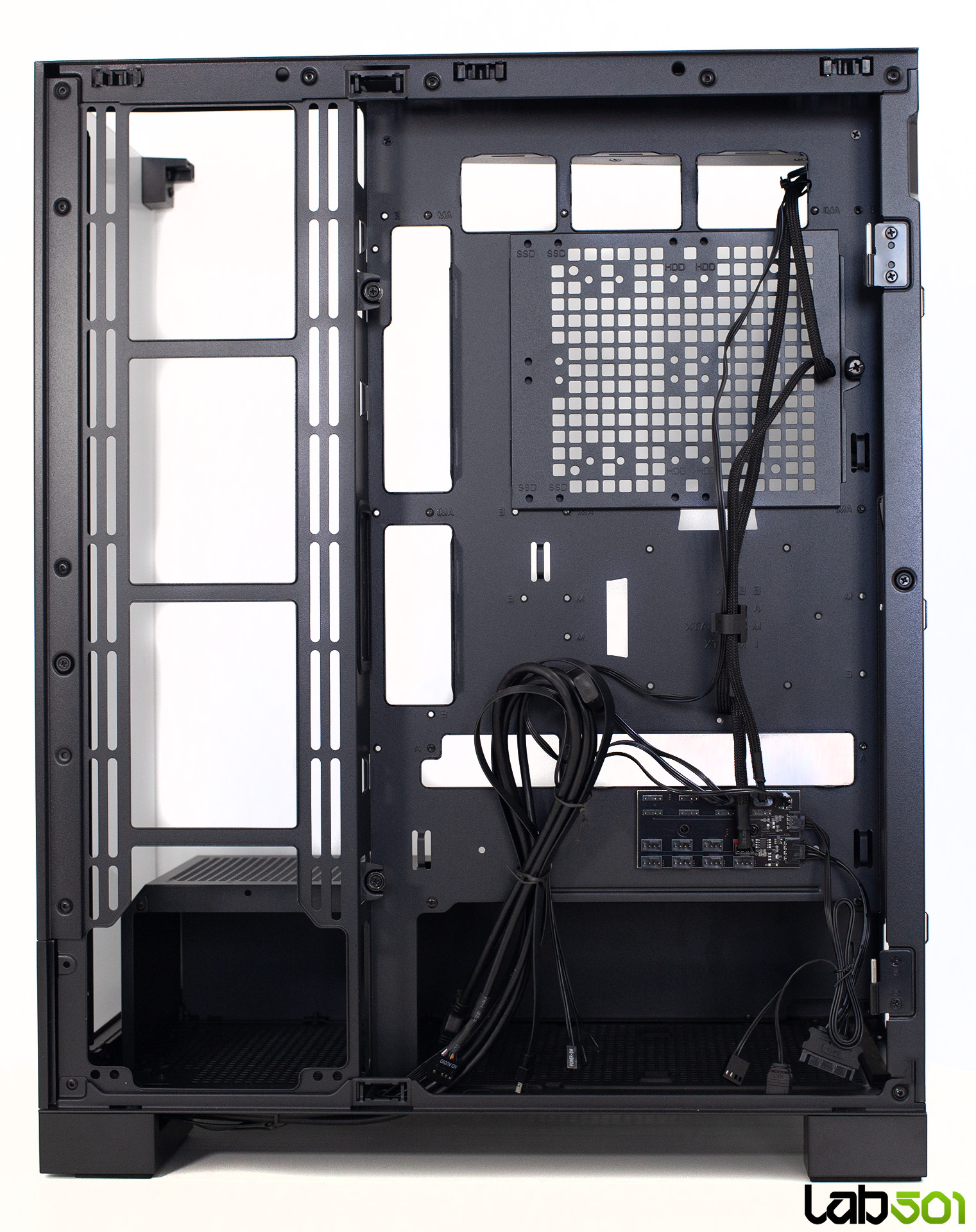

In cazul in care se opteaza pentru ventilatoare in locul unui radiator de dimensiuni mari, zona laterala permite montarea a pana la 4 ventilatoare de 120 mm sau chiar 140 mm, cablurile urmand traseul unui canal de cable management implementat discret si estetic de producator. Acest canal corespunde panoului frontal din otel (vizibil in prima imagine cu ruleta). Zona unitatilor de stocare este amplasata pe partea din spate a tray-ului placii de baza. Producatorul a creat doua zone dedicate, folosind spatiul vertical prin integrarea unor balamale atasate de sasiu. Tray-ul placii de baza este retras mai spre interior, astfel incat spatiul creat este exploatat eficient.

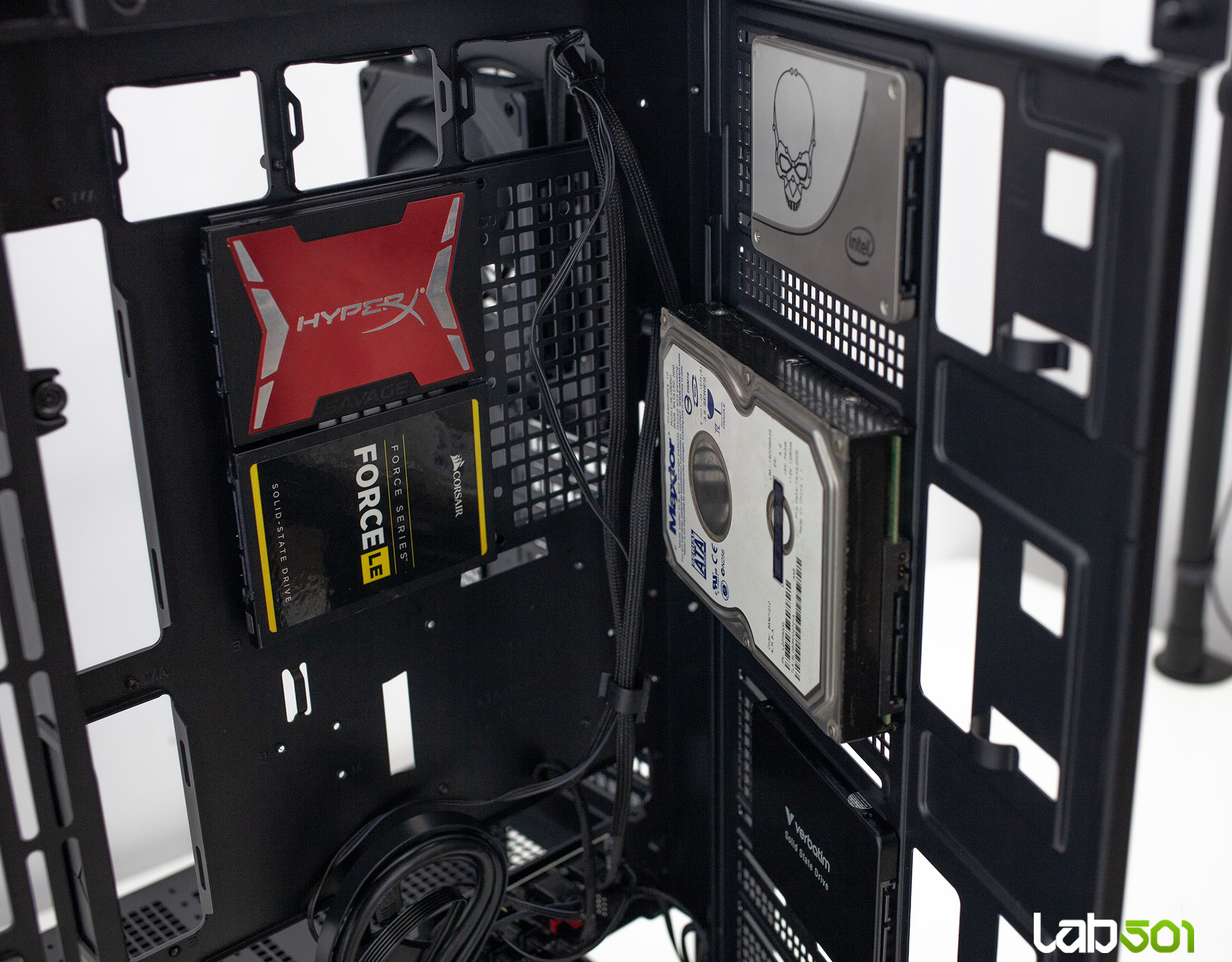

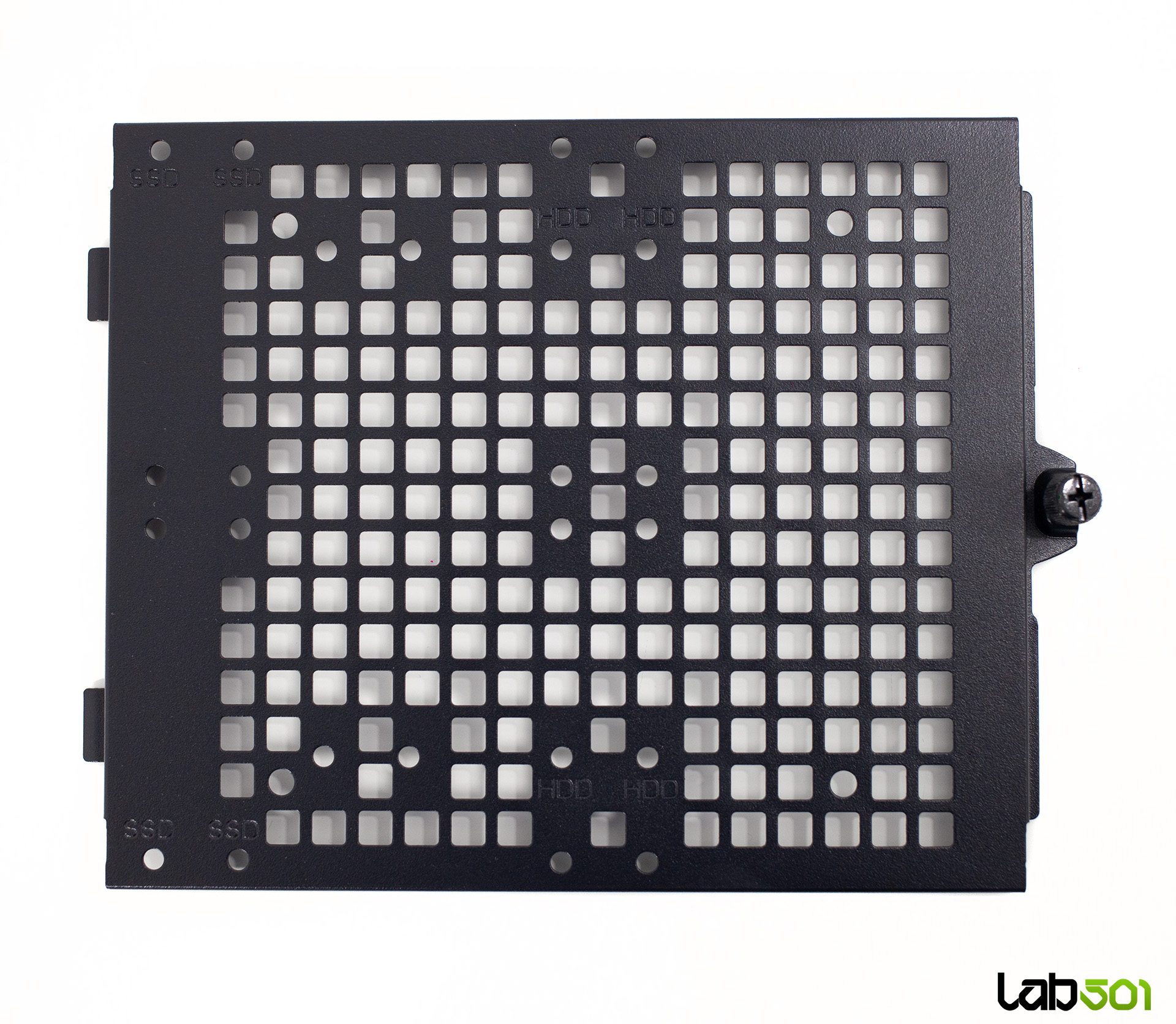

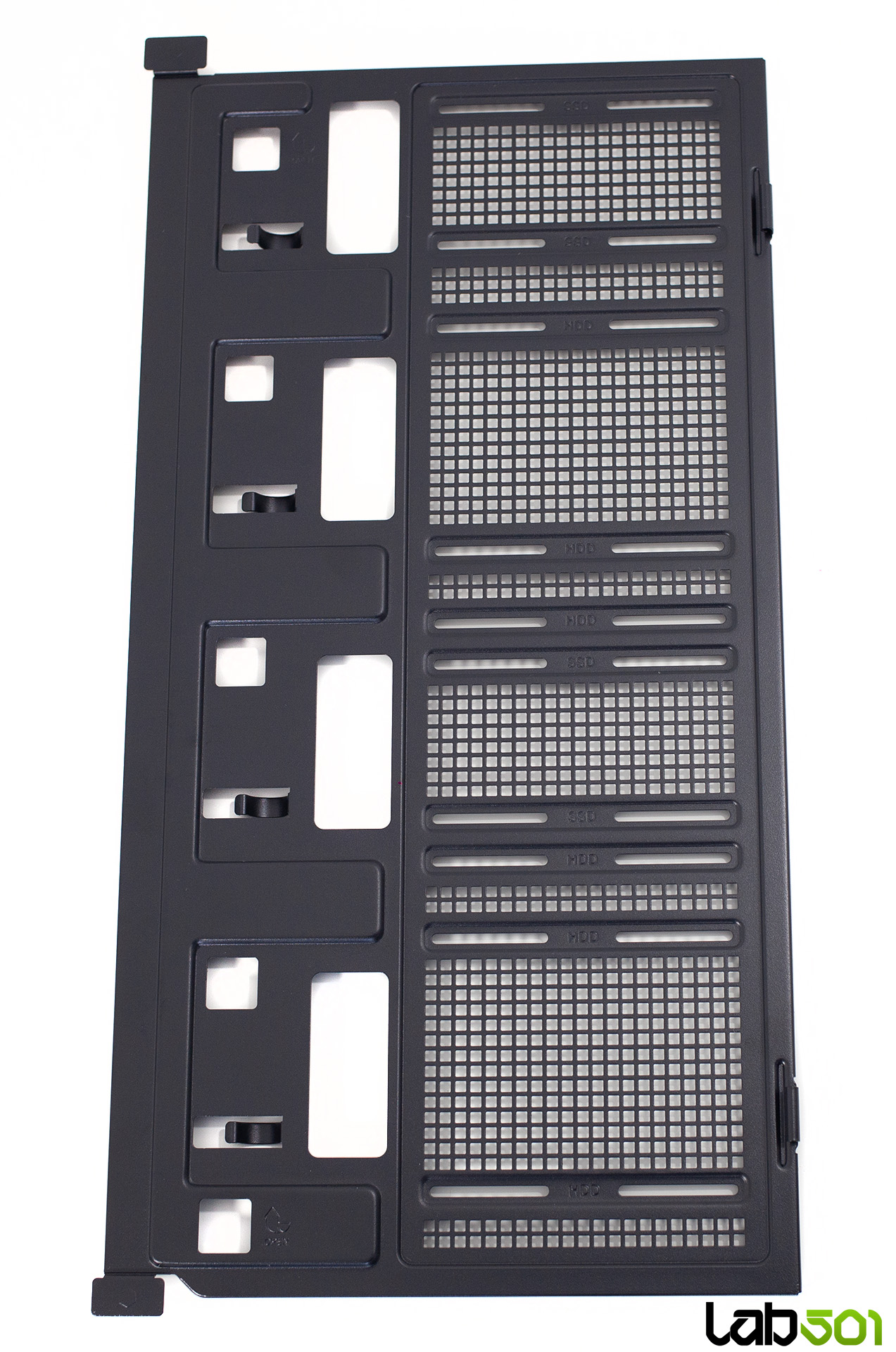

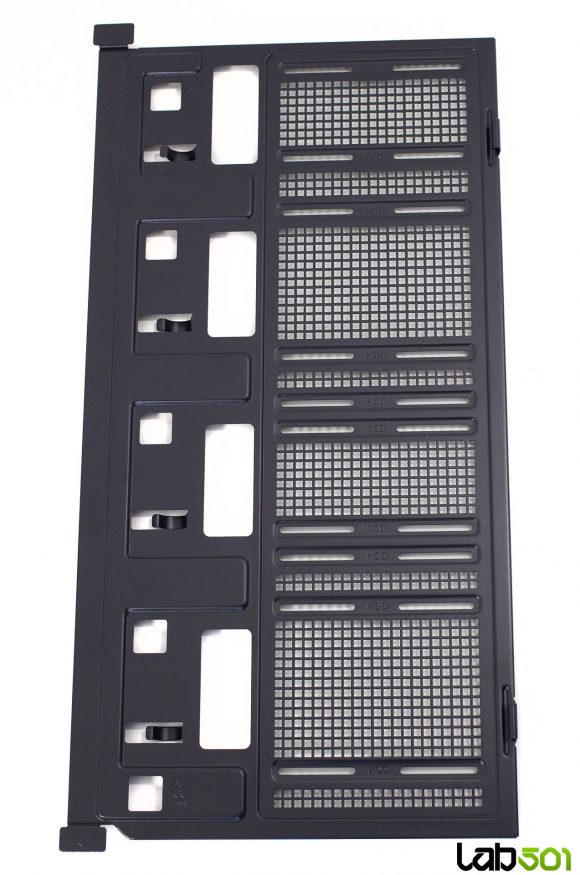

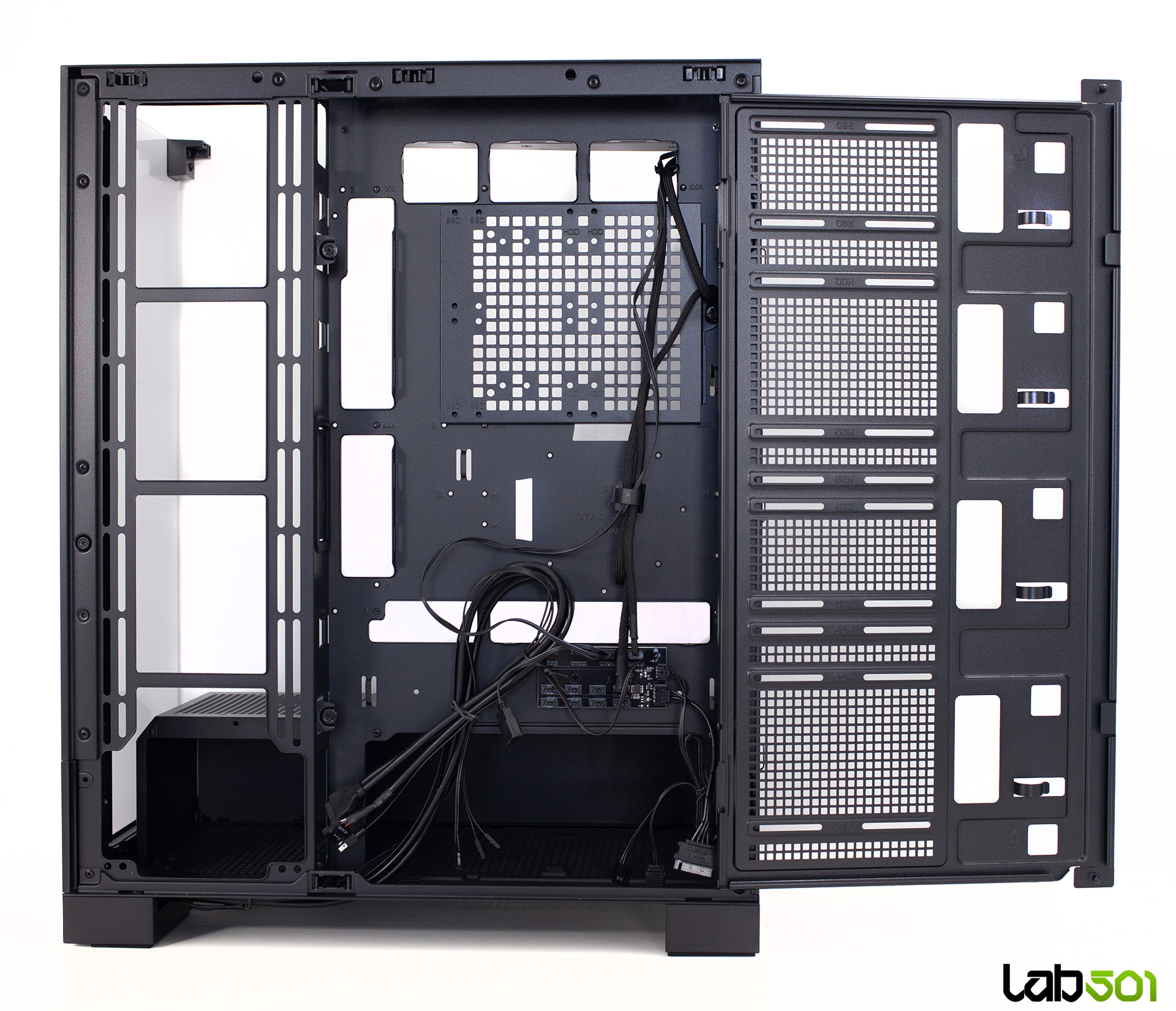

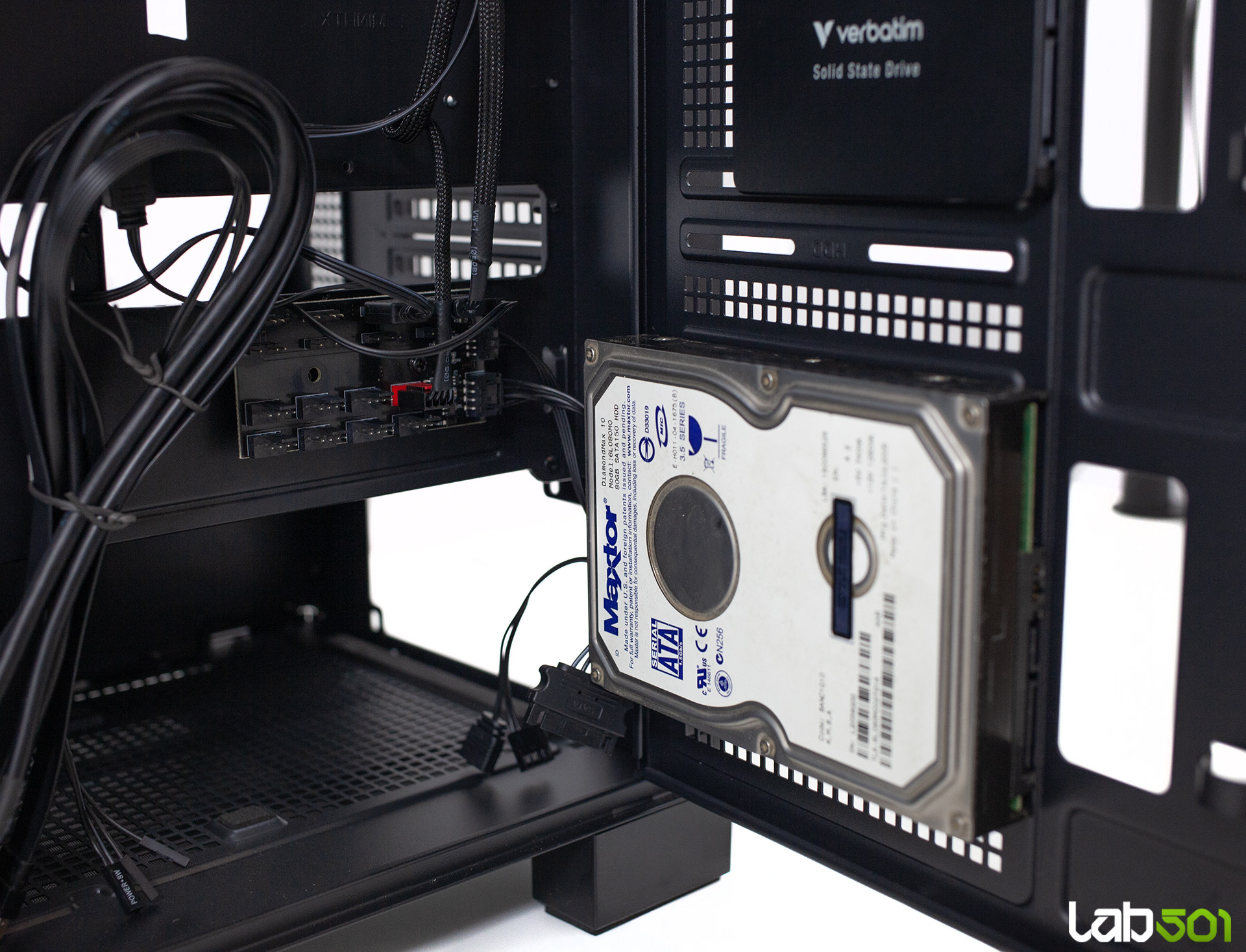

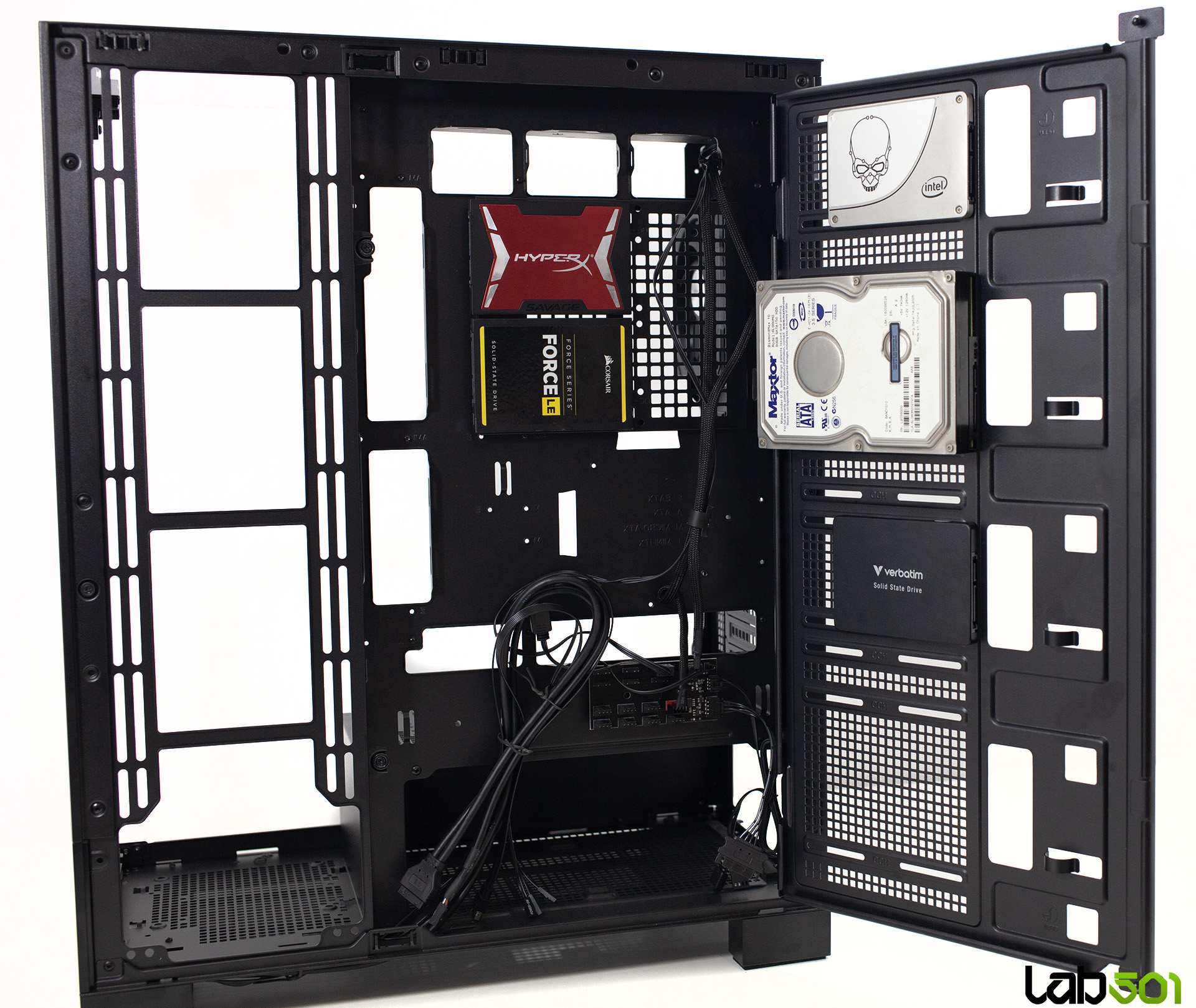

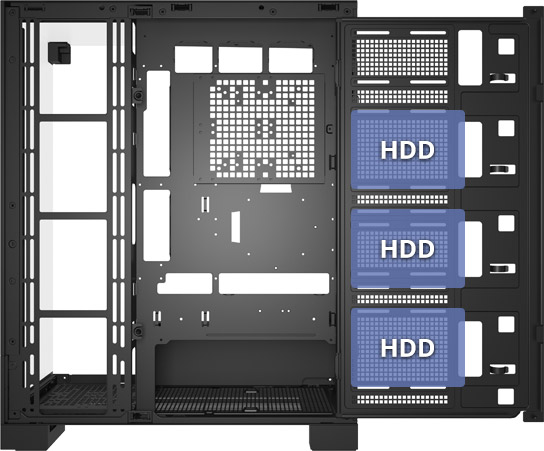

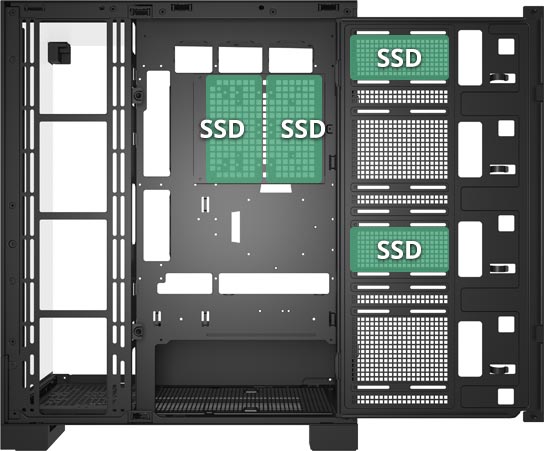

Prima zona este reprezentata de un tray metalic detasabil, prins printr-un surub, care poate acomoda fie doua unitati de 2.5″, fie o unitate de 3.5″. A doua zona este o usita metalica detasabila cu prindere magnetica, marcata cu amplasamentul unitatilor de 2.5″ si 3.5″. Aceasta dispune de decupaturi pentru cabluri si carlige pentru prinderea lor. In aceasta zona se pot instala pana la doua unitati de 2.5″ si/sau trei unitati de 3.5″. Totusi, montarea unei unitati de 3.5″ in partea inferioara poate intra in conflict cu controller-ul PWM / ARGB montat in carcasa. Daca relocarea acestuia nu este o optiune, raman urmatoarele scenarii: instalarea a doua unitati de 2.5″ pe spatele tray-ului placii de baza si a altor doua unitati de 2.5″ plus o unitate de 3.5″ pe usa metalica; sau montarea unei unitati de 3.5″ pe tray si a doua unitati de 2.5″ pe usa. In schimb, instalarea concomitenta a doua unitati de 3.5″ in ambele zone nu este posibila, deoarece acestea se vor lovi una de alta.

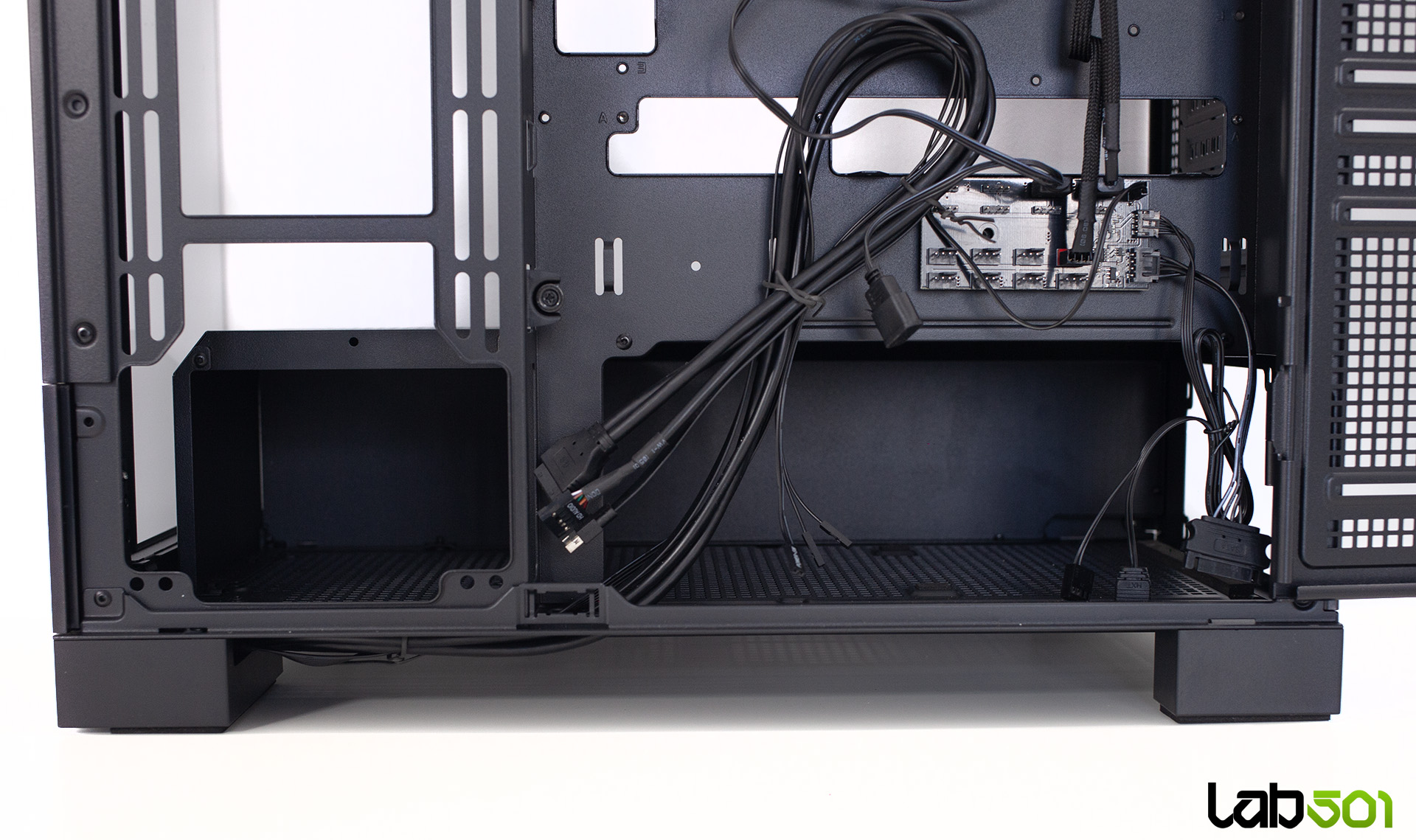

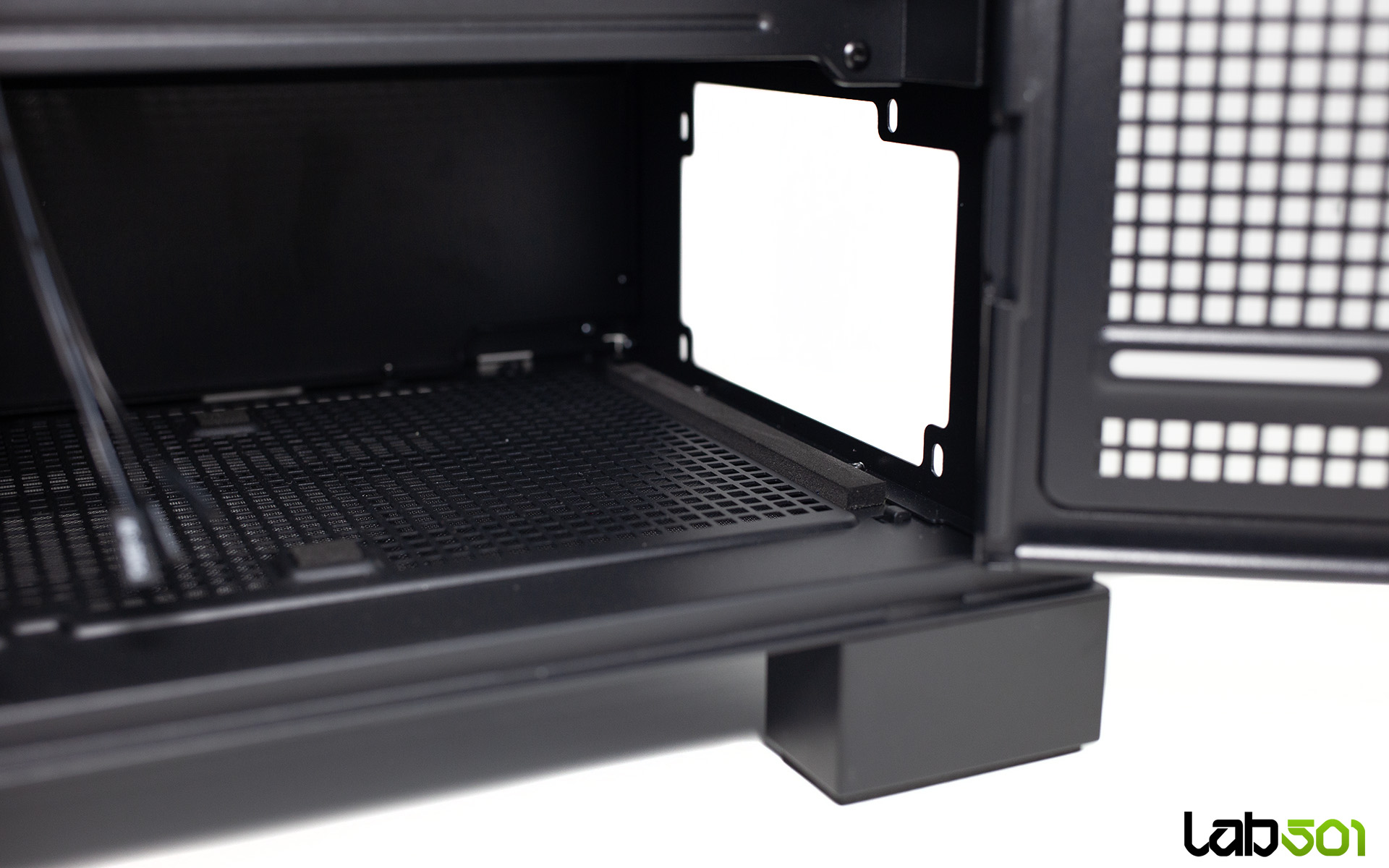

Zona destinata sursei de alimentare dispune de pad-uri anti-vibratii, iar spatiul disponibil permite utilizarea unei surse cu conectori laterali, precum modelele Corsair RMx SHIFT, nu doar a surselor cu conectori traditionali. Zonele de trecere pentru cabluri sunt bine gandite si accesibile, iar carcasa vine cu numeroase puncte de prindere pentru cabluri atat pe sasiu, cat si pe usa metalica.
