Analiza interioara

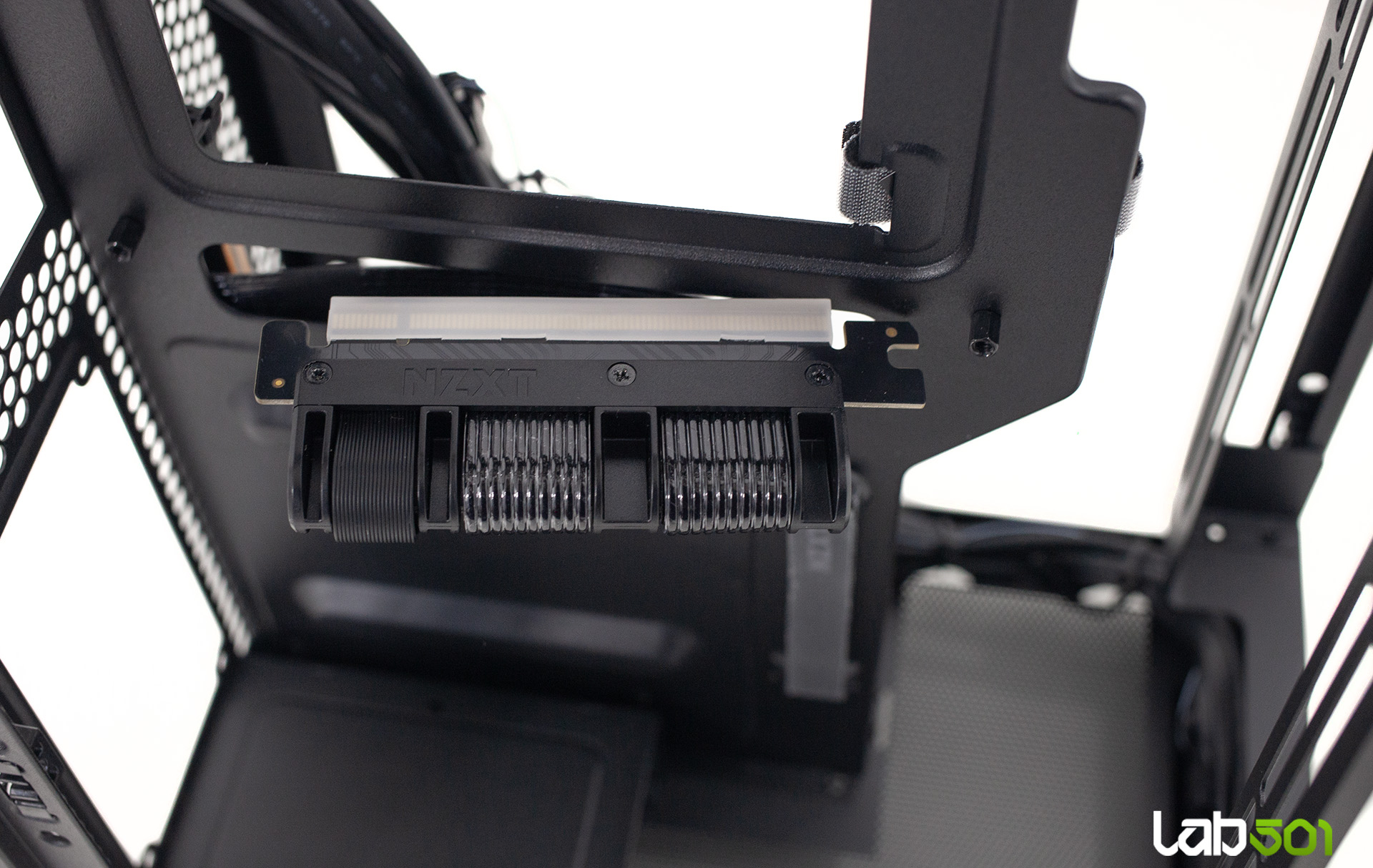

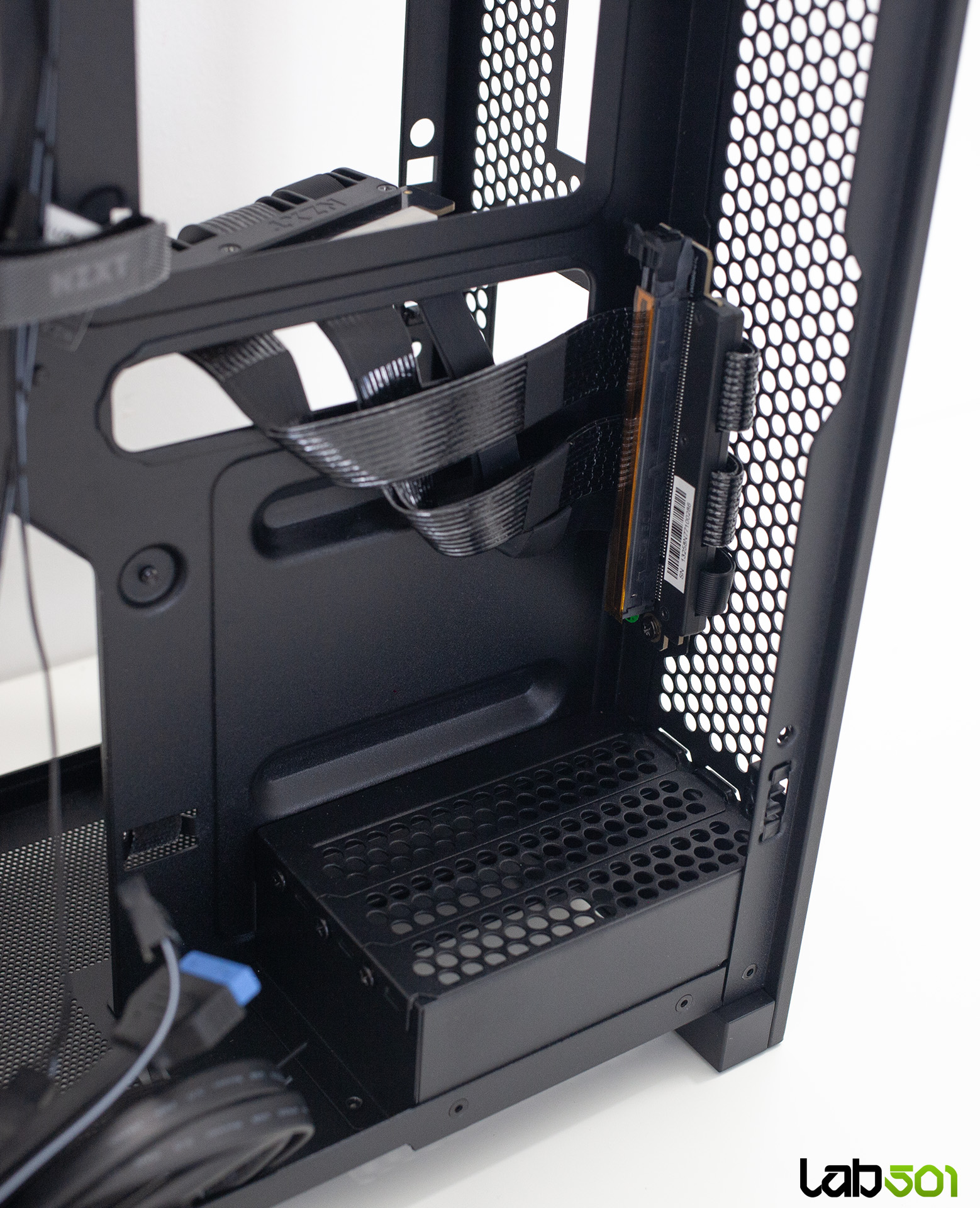

Dimensiunile reduse ale lui NZXT H2 Flow restrang destul de mult aria de compatibilitate a componentelor ce pot fi instalate la interior. Astfel, placa de baza trebuie sa fie in format mini-ITX, sursa de alimentare poate fi atat in format SFX, cat si SFX-L, in timp ce cooler-ul de procesor trebuie sa se incadreze in 75 mm. Asta inseamna ca, pentru o racire optima, va trebui sa folosim un AIO. In ceea ce priveste placa video, avem spatiu pentru un model triplu-slot, care trebuie sa se incadreze insa in 331 mm lungime, 65 mm grosime si 150 mm latime. Producatorul a inclus in pachet si un riser proprietar PCIe Gen 5.0, preinstalat, de buna calitate.

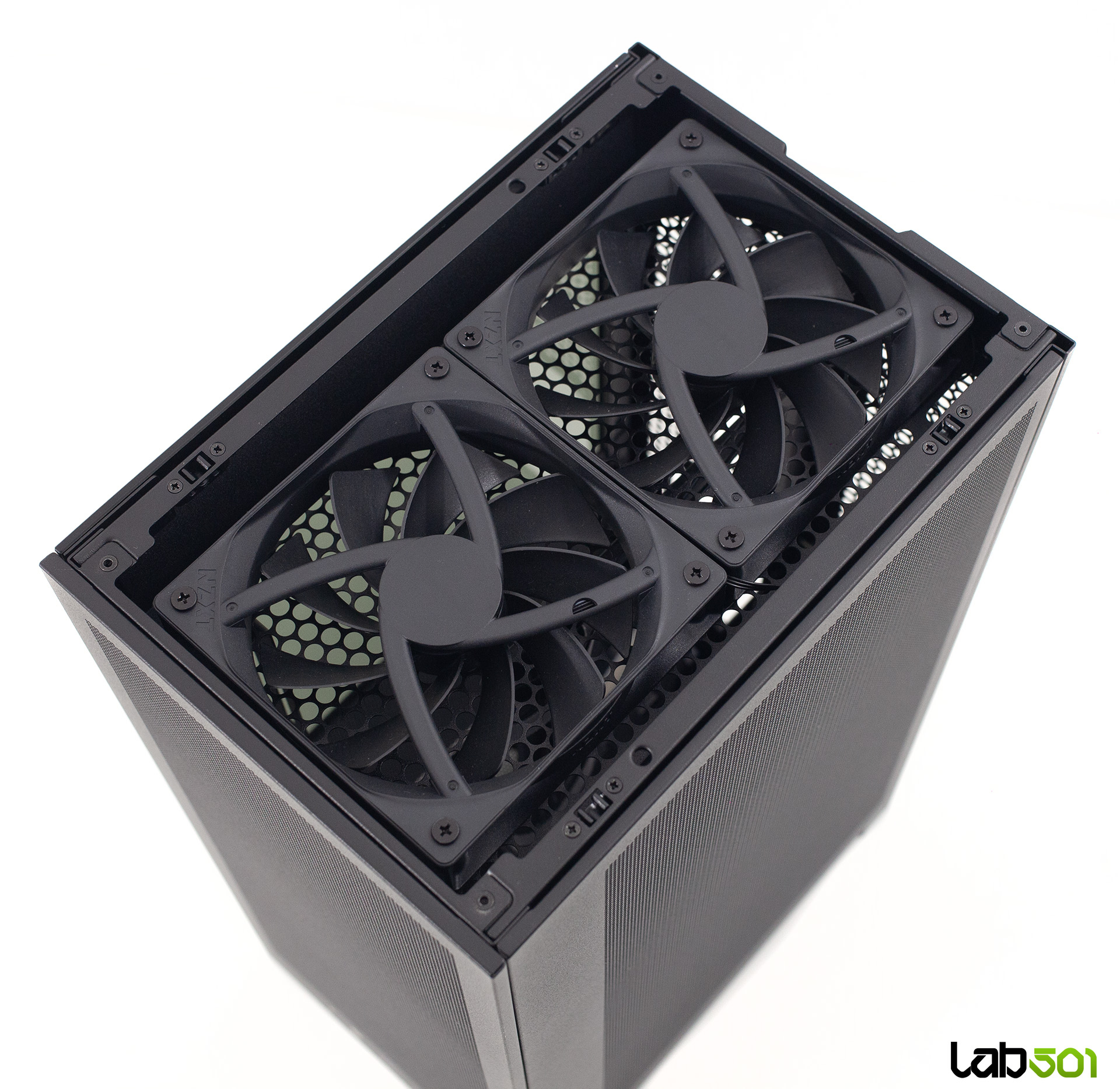

Specificatiile in materie de racire sunt destul de clare, astfel incat, pe langa cele 2 ventilatoare proprietare de 120 mm, NZXT F120Q, amplasate pe plafon, se mai pot adauga doua ventilatoare frontale de 120 / 140 mm. Cum zona plafonului este “inchisa” de interiorul carcasei si nu exista efectiv spatiu pentru instalarea unui radiator, ne indreptam atentia tot asupra zonei frontale, unde avem atat spatiu, cat si un bracket dedicat pentru un AIO de cel mult 280 mm, cu o grosime maxima de 60 mm.

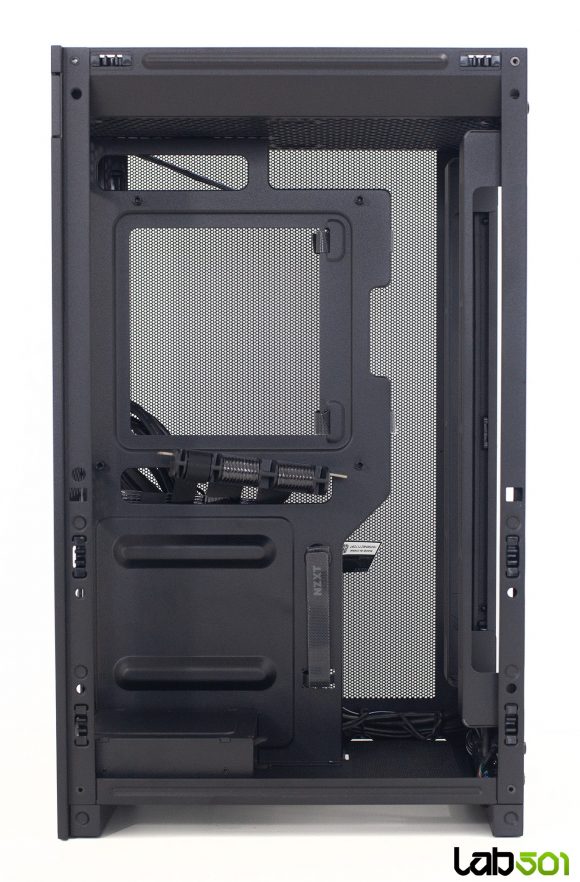

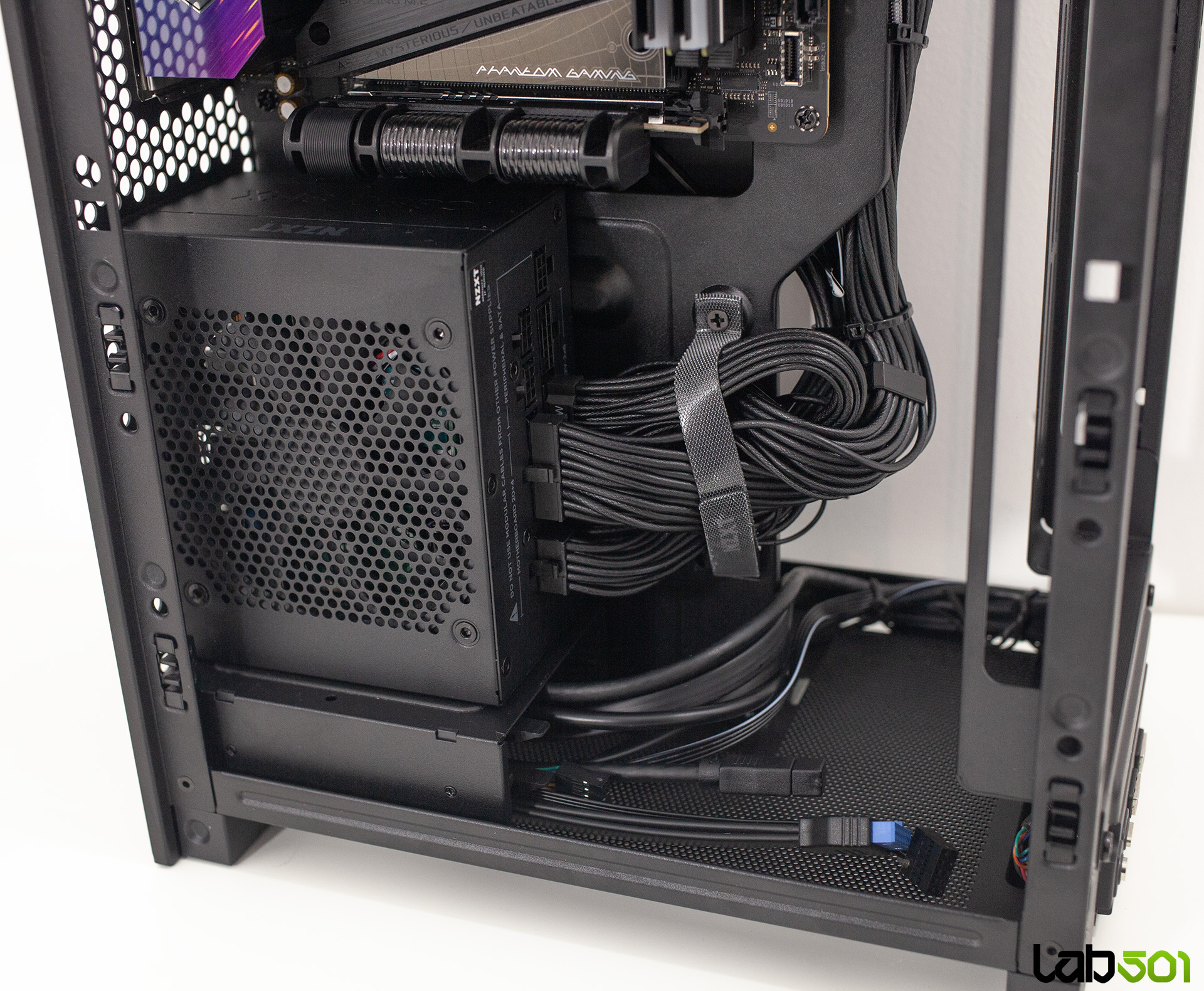

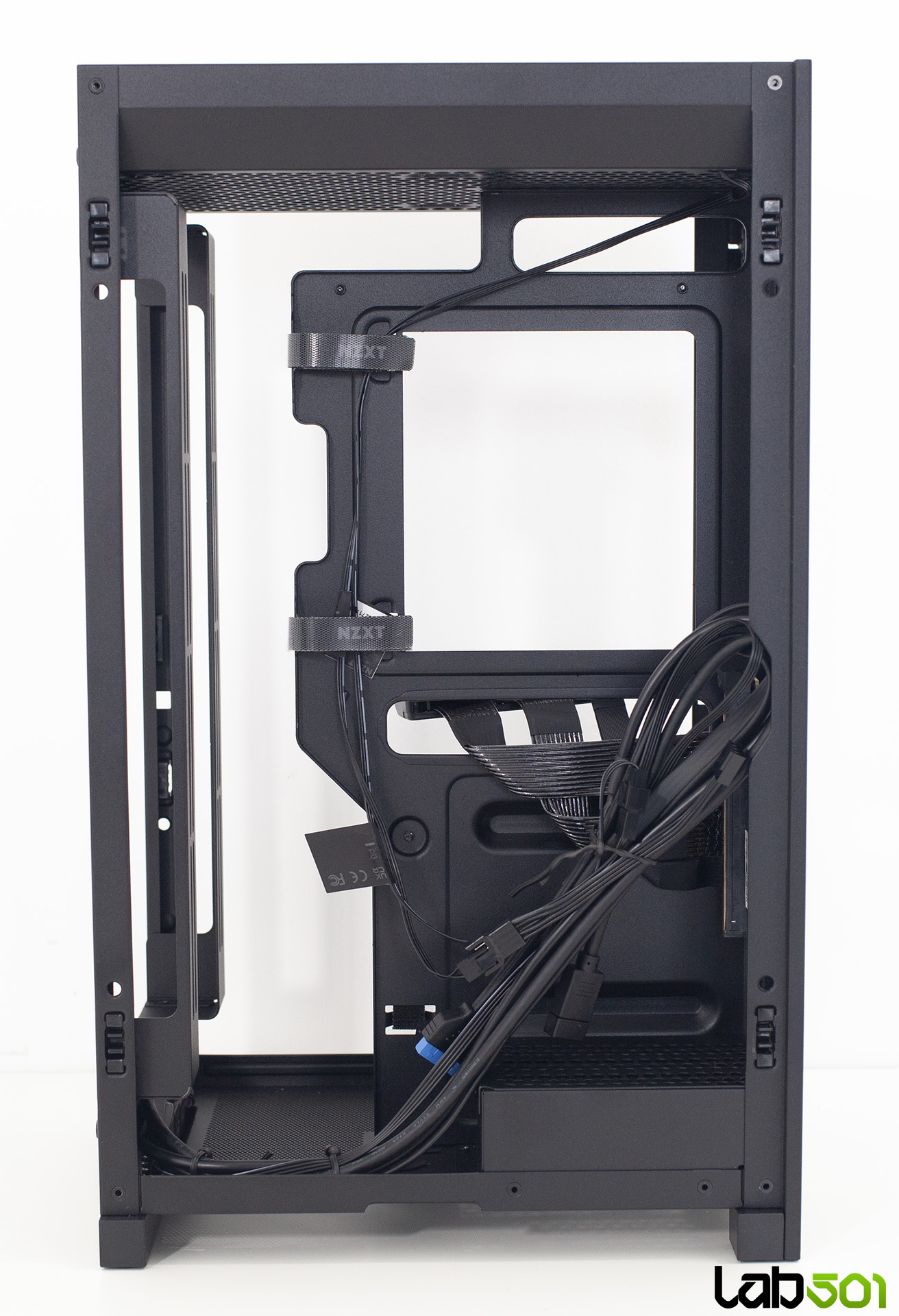

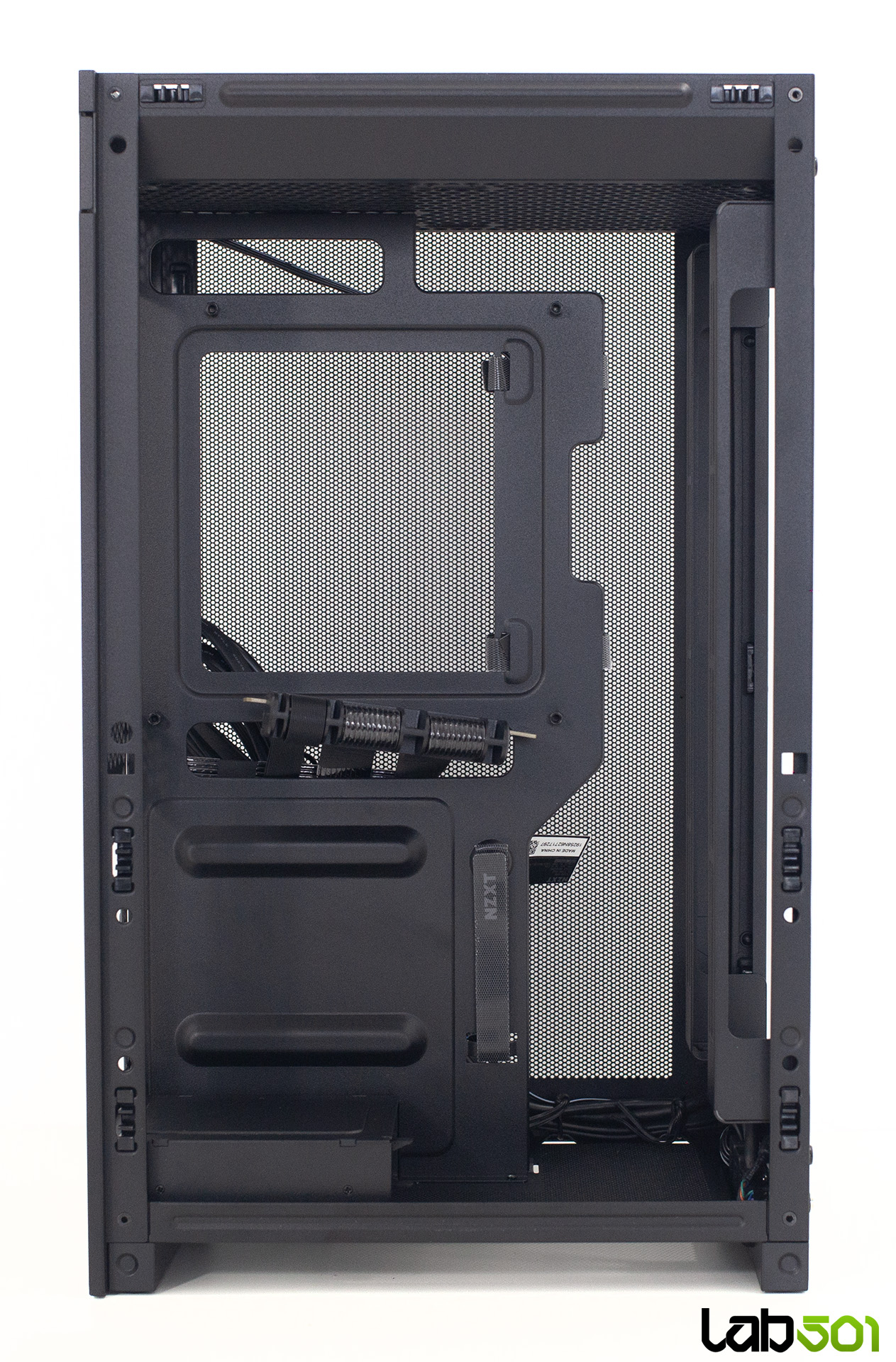

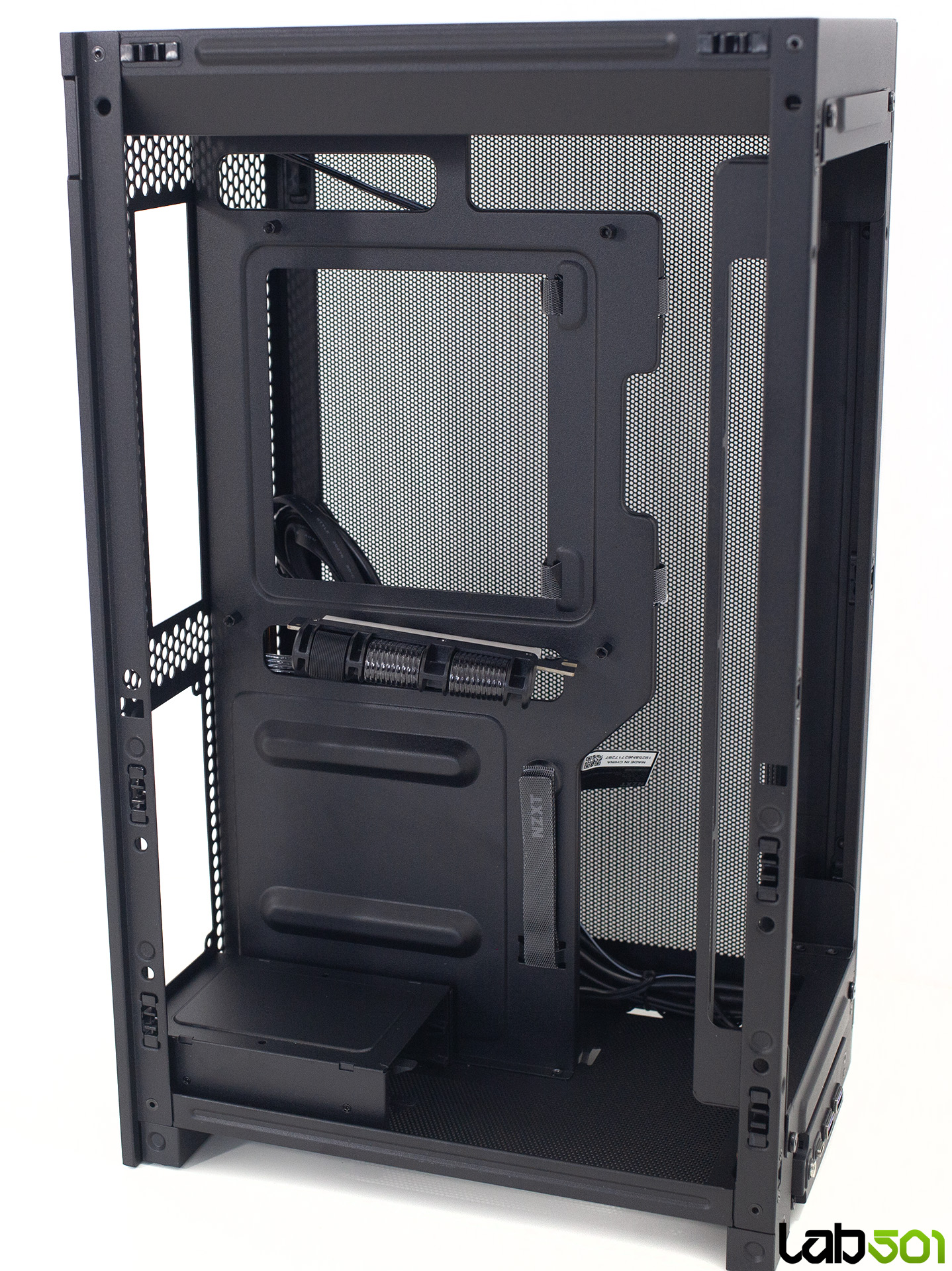

Suportul celor doua unitati de stocare de 2.5″ serveste si ca suport pentru sursa de alimentare, iar amplasarea acestora sub tray-ul placii de baza aduce coerenta layout-ului intern. Astfel, cablurile pot urma cel mai eficient traseu, iar fiecare componenta din ansamblu beneficiaza de un flux de aer optim, carcasa reusind sa sustina totodata placi video si radiatoare de dimensiuni mari intr-un spatiu intern atat de restrans. Tray-ul placii de baza include cele 3 benzi velcro dedicate cable-managementului: una fixata cu un surub pe partea din fata si doua amplasate pe partea din spate. Acestea din urma nu sunt insa fixe, iar daca tragi prea mult de ele vei pierde putin timp pentru a le aduce inapoi in pozitia initiala.

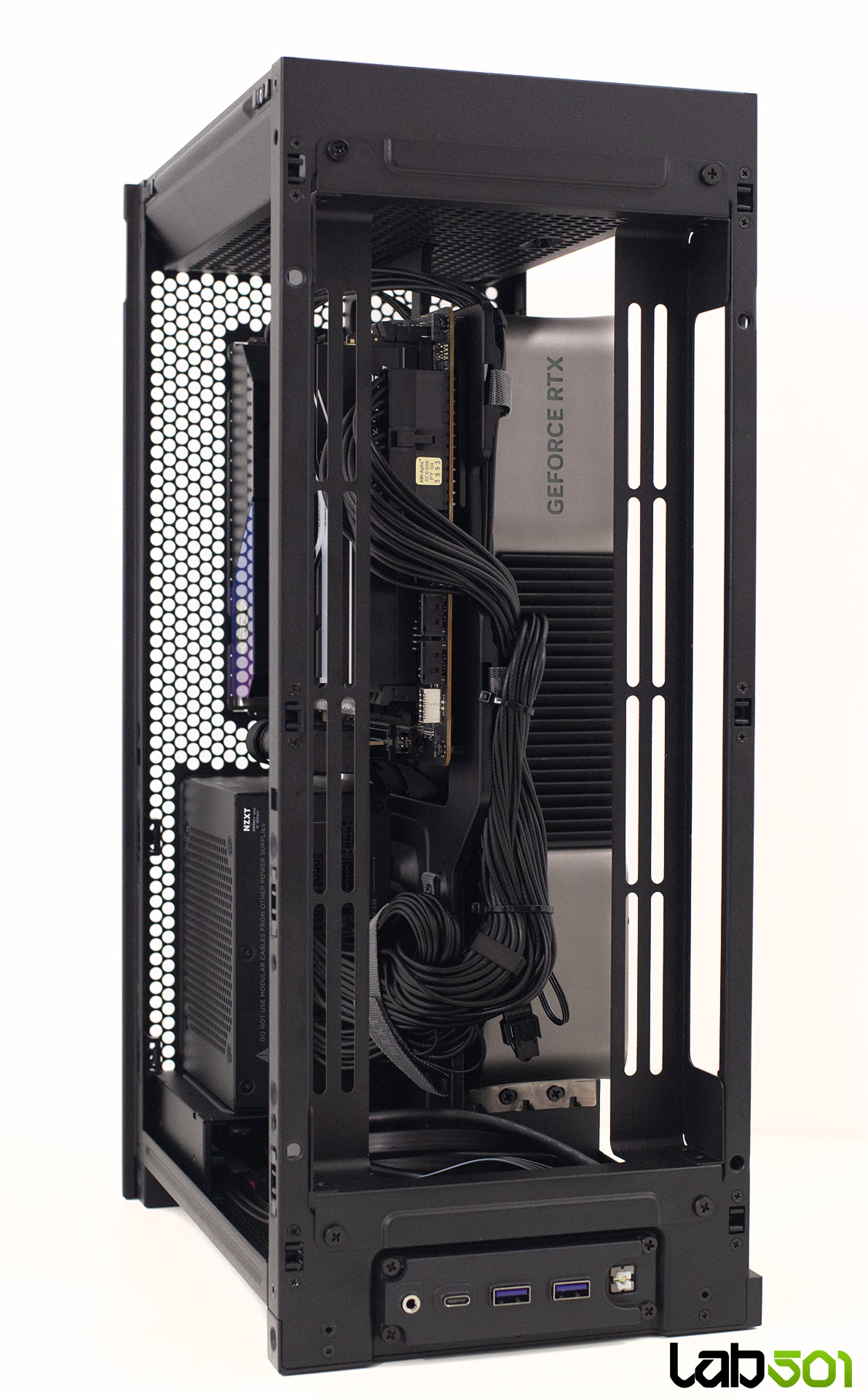

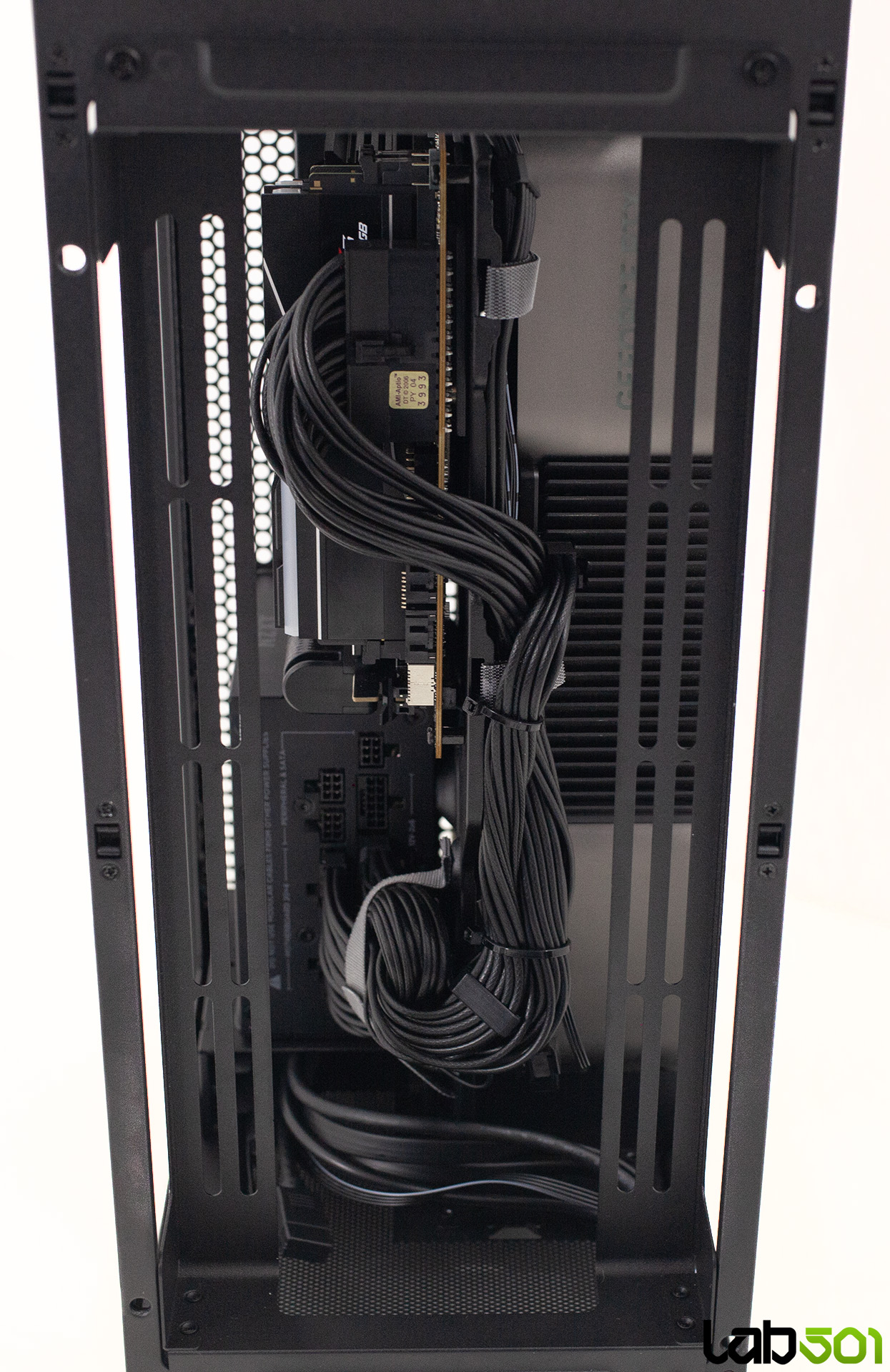

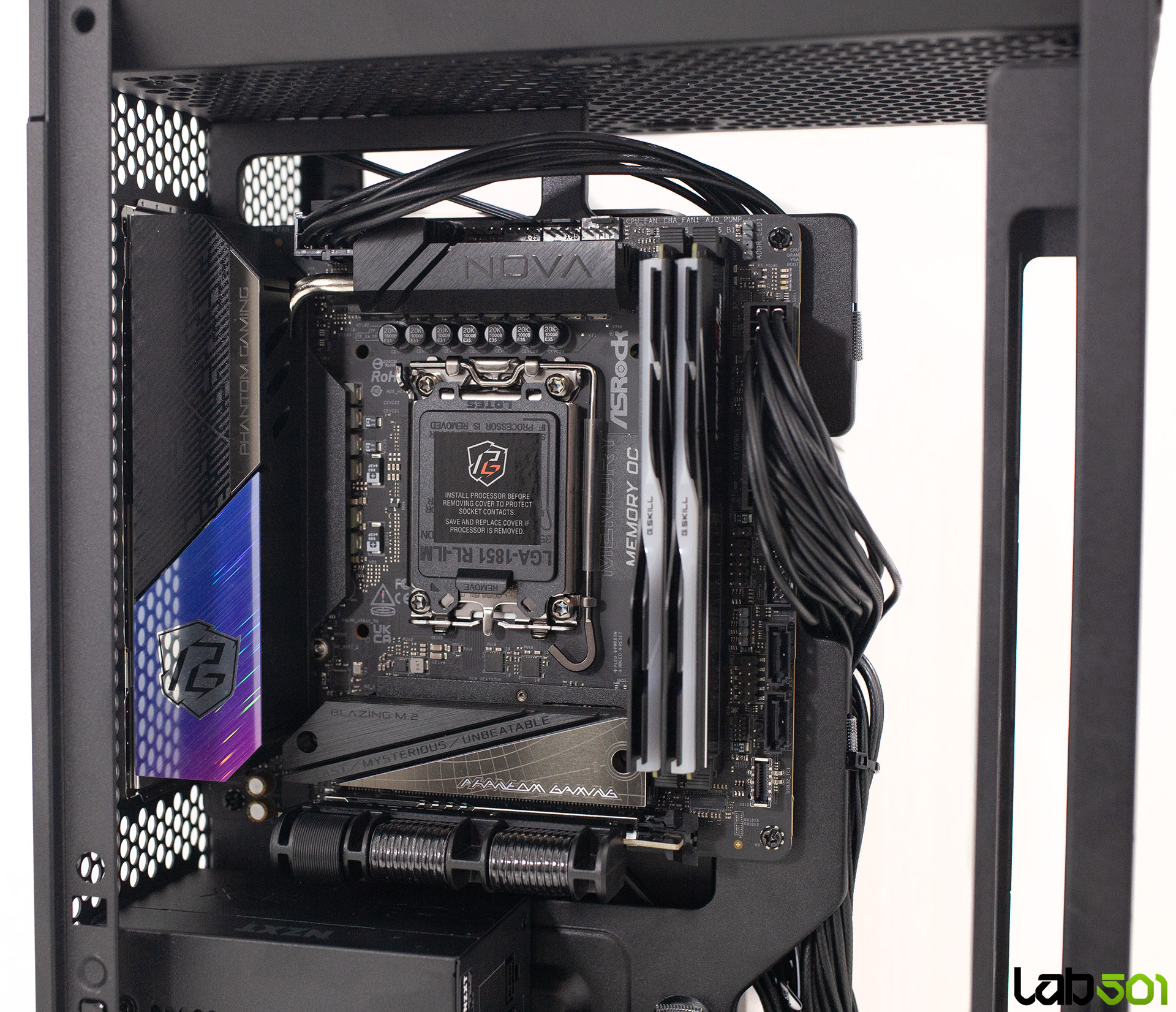

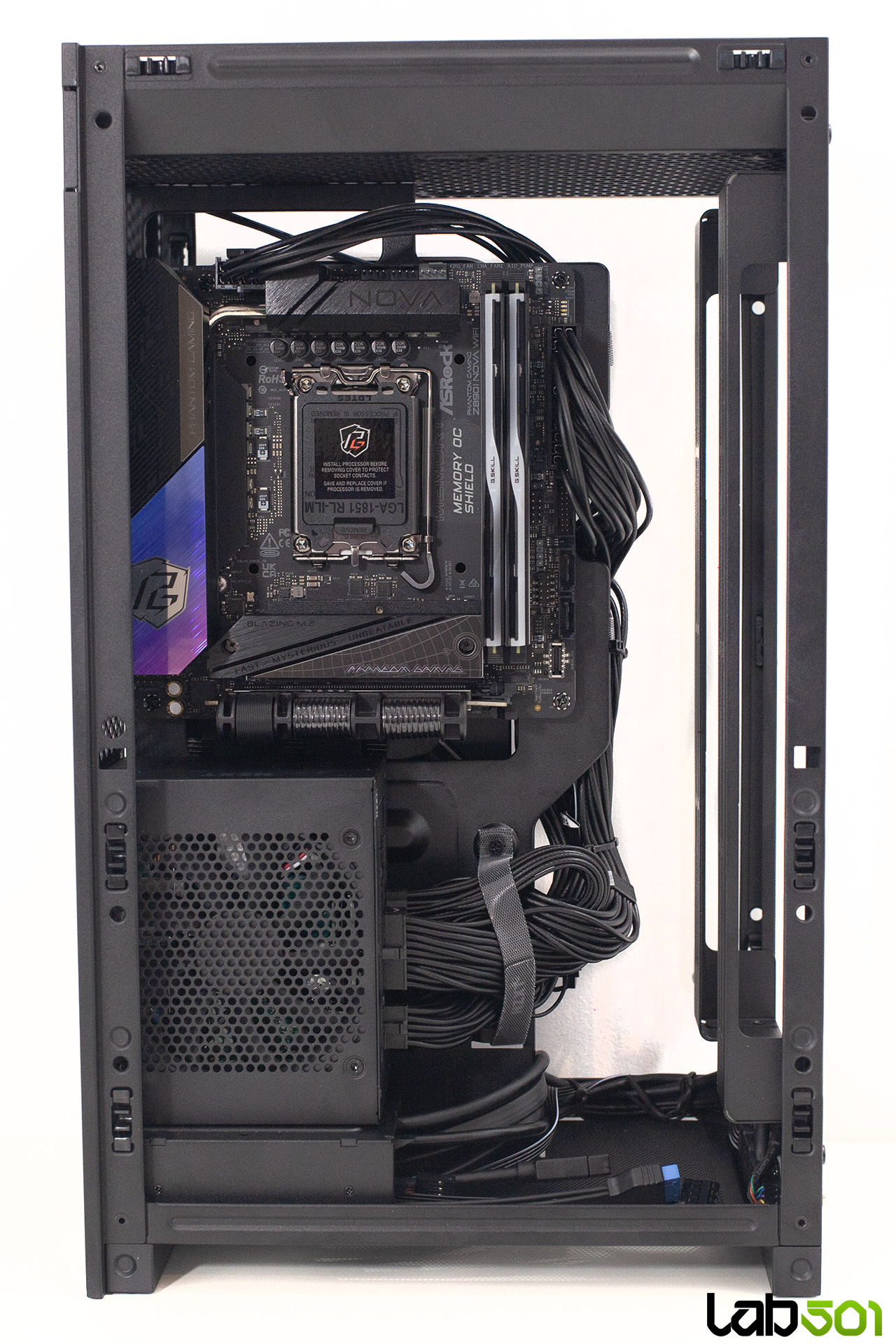

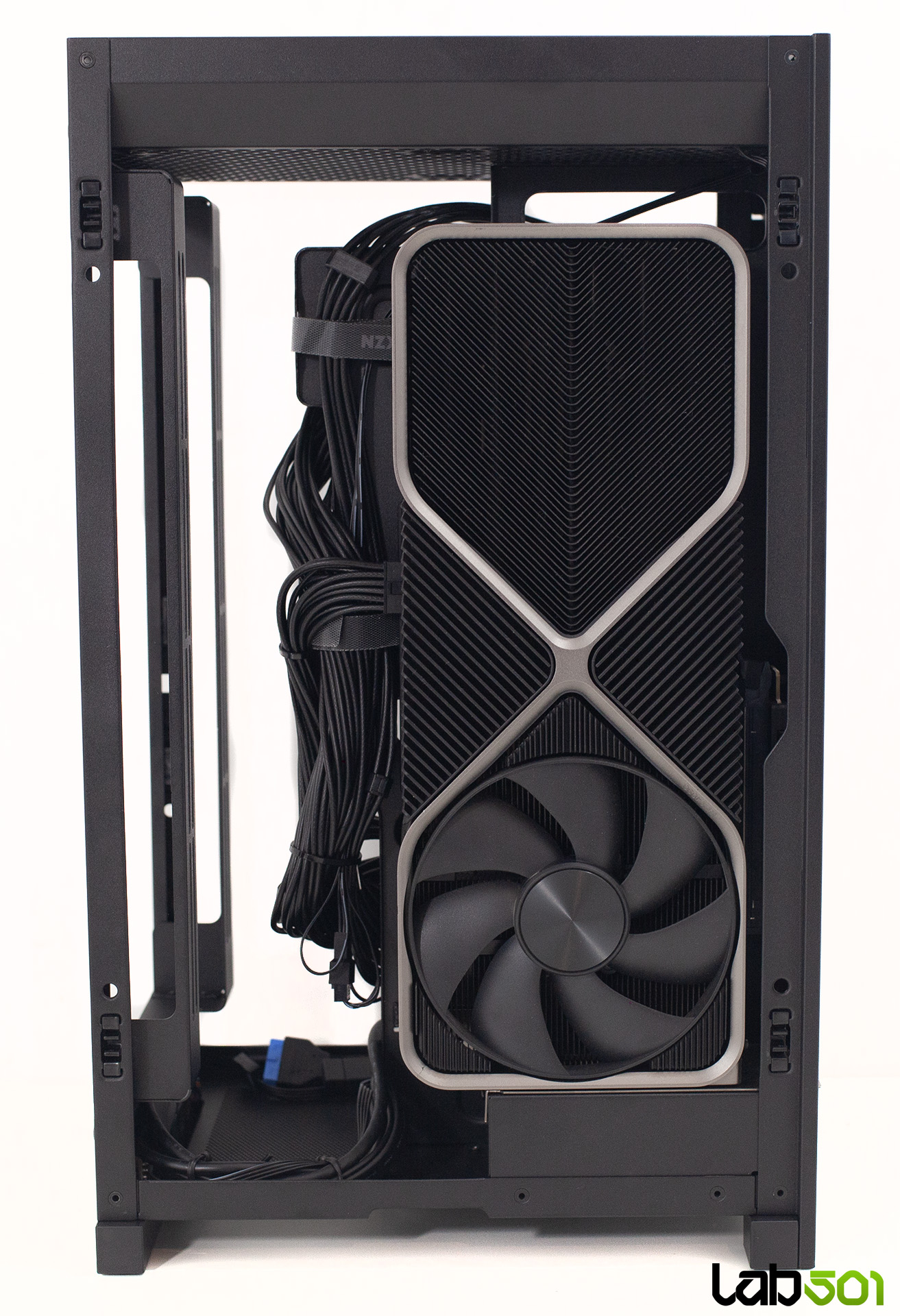

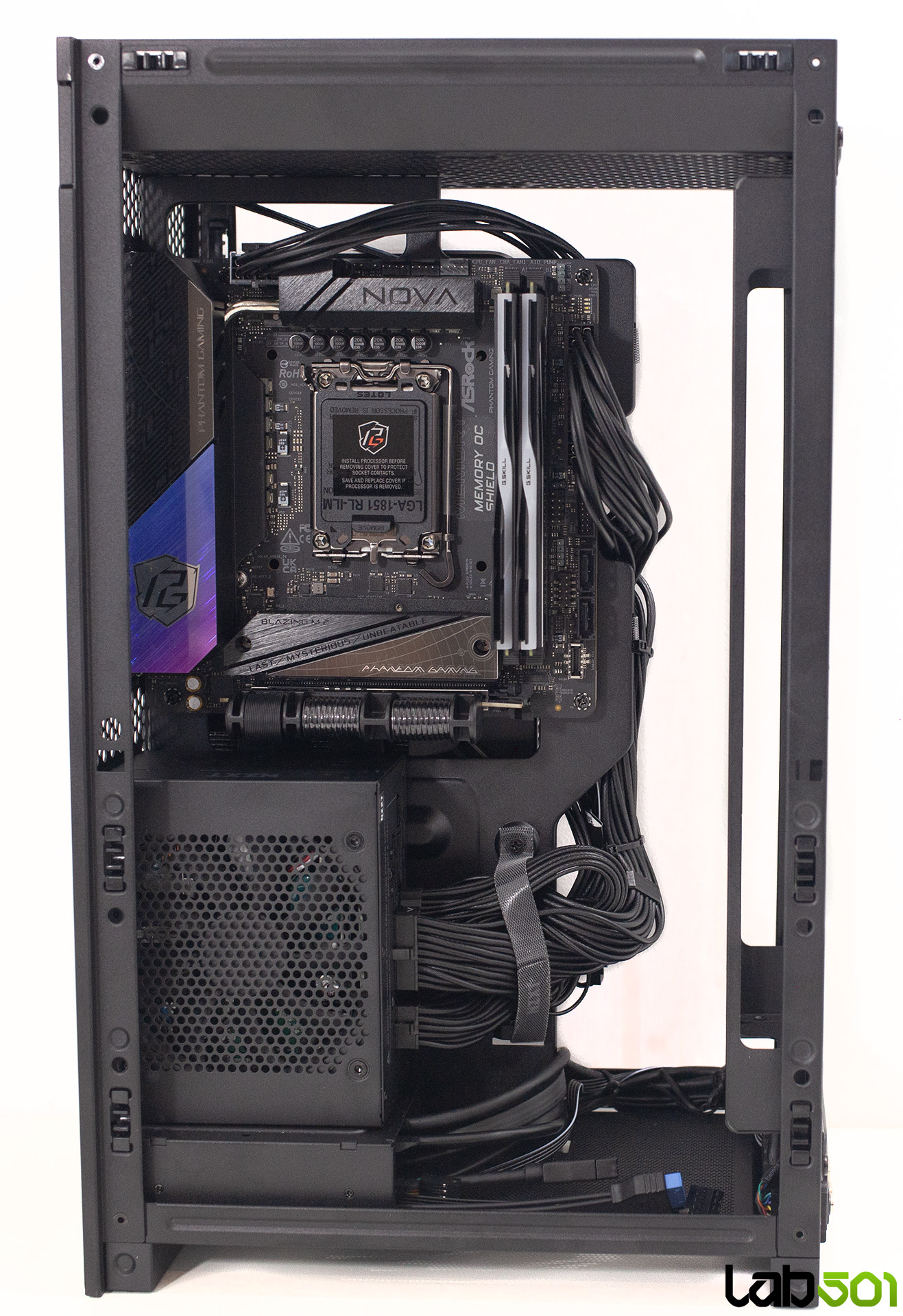

Pe langa pozele de prezentare ale interiorului, veti gasi si cateva imagini in care am incercat sa instalez un sistem complet in micuta NZXT H2 Flow, folosind o placa de baza ASRock Z890I Nova WiFi si o placa video GeForce RTX 4090. Din motive de disponibilitate, partea frontala ce revine ansamblului radiator-ventilatoare / AIO lipseste, deoarece pur si simplu nu am avut in laborator un model de 240 mm sau 280 mm potrivit pentru aceasta carcasa. Cu toate acestea, am reusit sa redau suficient de bine pozitionarea componentelor, astfel incat sa va puteti face o idee despre modul in care se transpune concret layout-ul interior. Totodata, am reusit sa-mi fac si eu o idee despre cum este sa lucrezi cu interiorul lui NZXT H2 Flow, insa despre asta voi vorbi pe pagina urmatoare.
