Analiza interioara

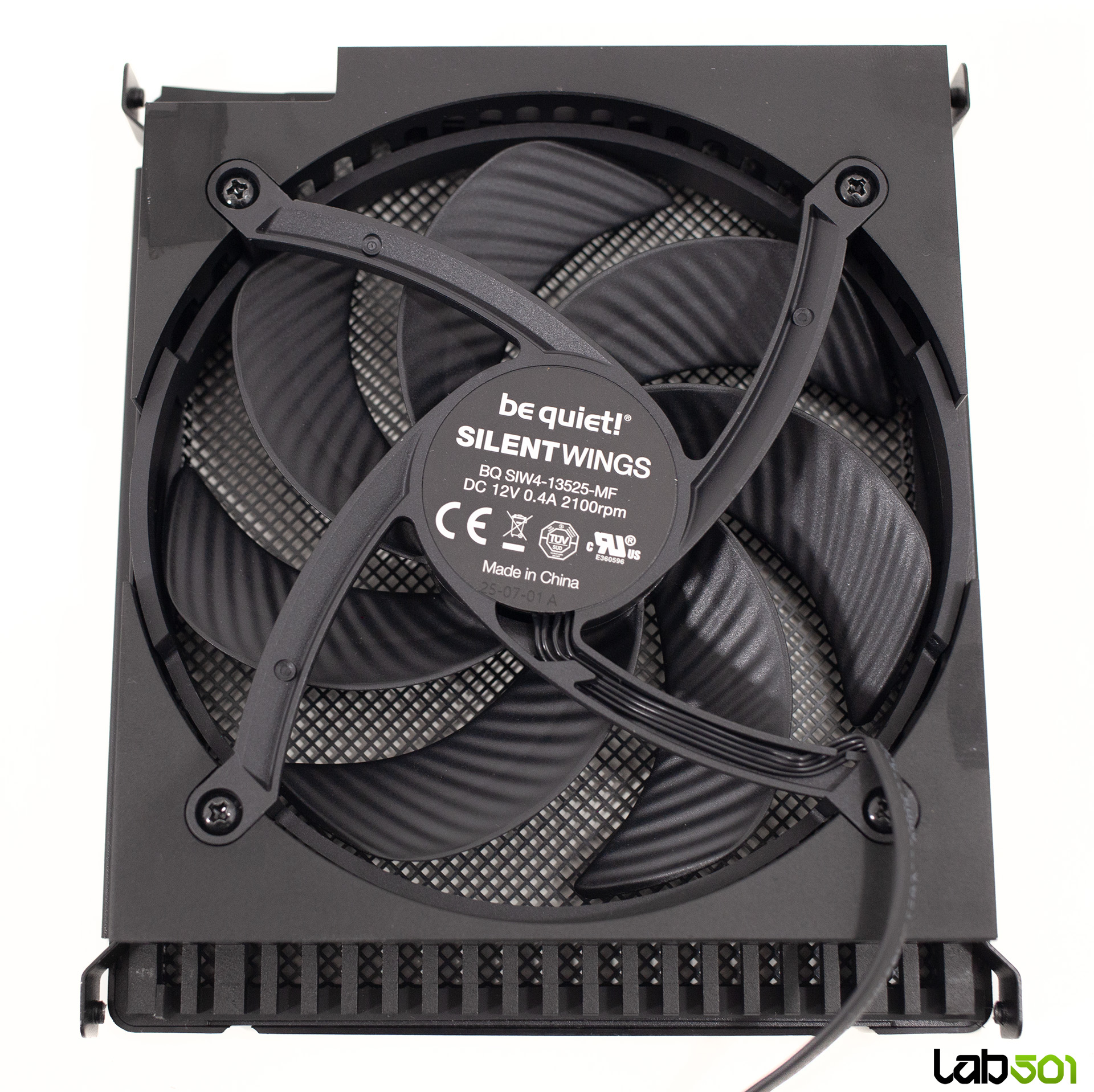

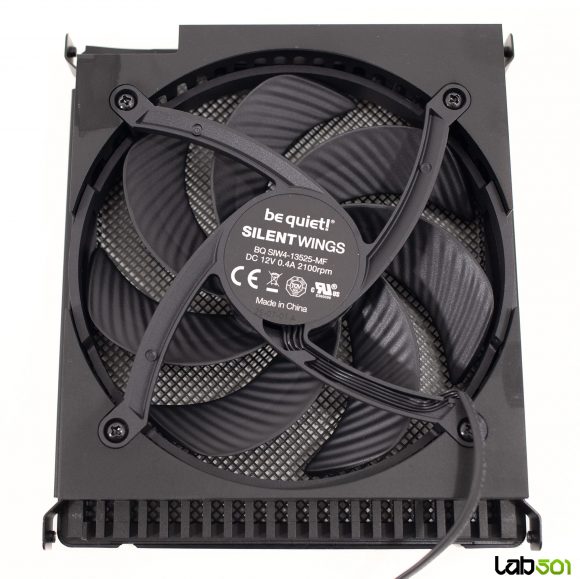

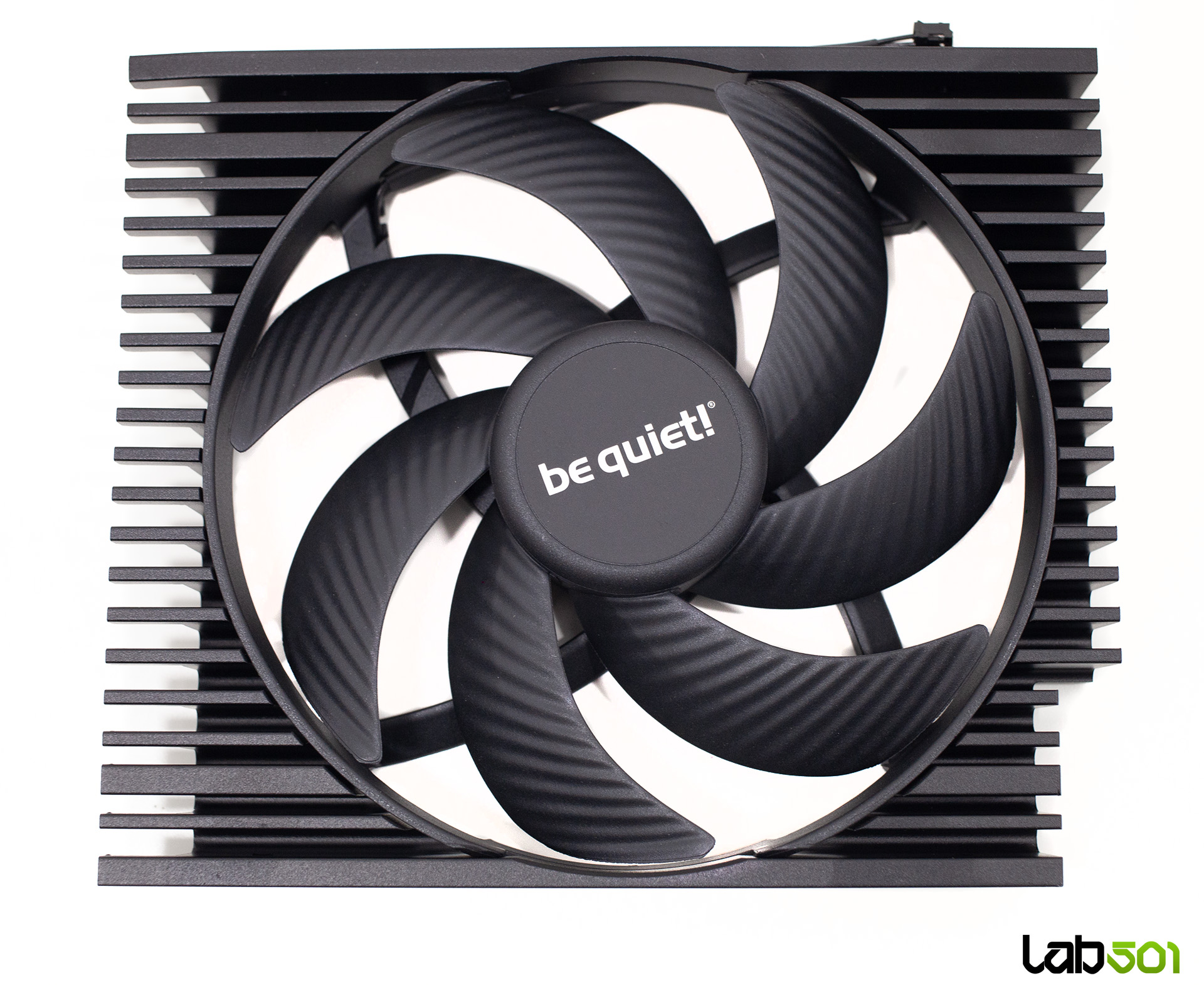

Ventilatorul Silent Wings, model proprietar be quiet!, este montat floating, fara rama clasica, fiind astfel izolat de vibratii si fixat ferm direct intr-un radiator masiv din aluminiu, care preia si disipa caldura din zonele cele mai fierbinti ale interiorului prin intermediul unor paduri termice. Este vorba despre modelul BQ SIW4-13525-MF (similar cu Silent Wings 4 din retail), echipat cu motor cu 6 poli si rulment fluid-dinamic (FDB), capabil de turatii de pana la 2100 RPM. In practica insa, controller-ul sursei mentine turatia foarte redusa pe aproape toata plaja de utilizare, favorizand o functionare aproape inaudibila la sarcini mici si medii.

In modul semi-pasiv, la incarcari sub 50–60%, ventilatorul ramane complet oprit, temperatura fiind tinuta sub control de radiatorul supradimensionat. be quiet! a reusit astfel sa implementeze o solutie care imbina avantajele racirii pasive (zgomot zero la idle) cu siguranta unei raciri active eficiente sub sarcina, evitand in acelasi timp pornirile si opririle frecvente ale ventilatorului datorita functiei de post-ventilatie – acesta continua sa ruleze pentru 2–3 minute dupa o sarcina mai intensa, disipand caldura acumulata in mod controlat.

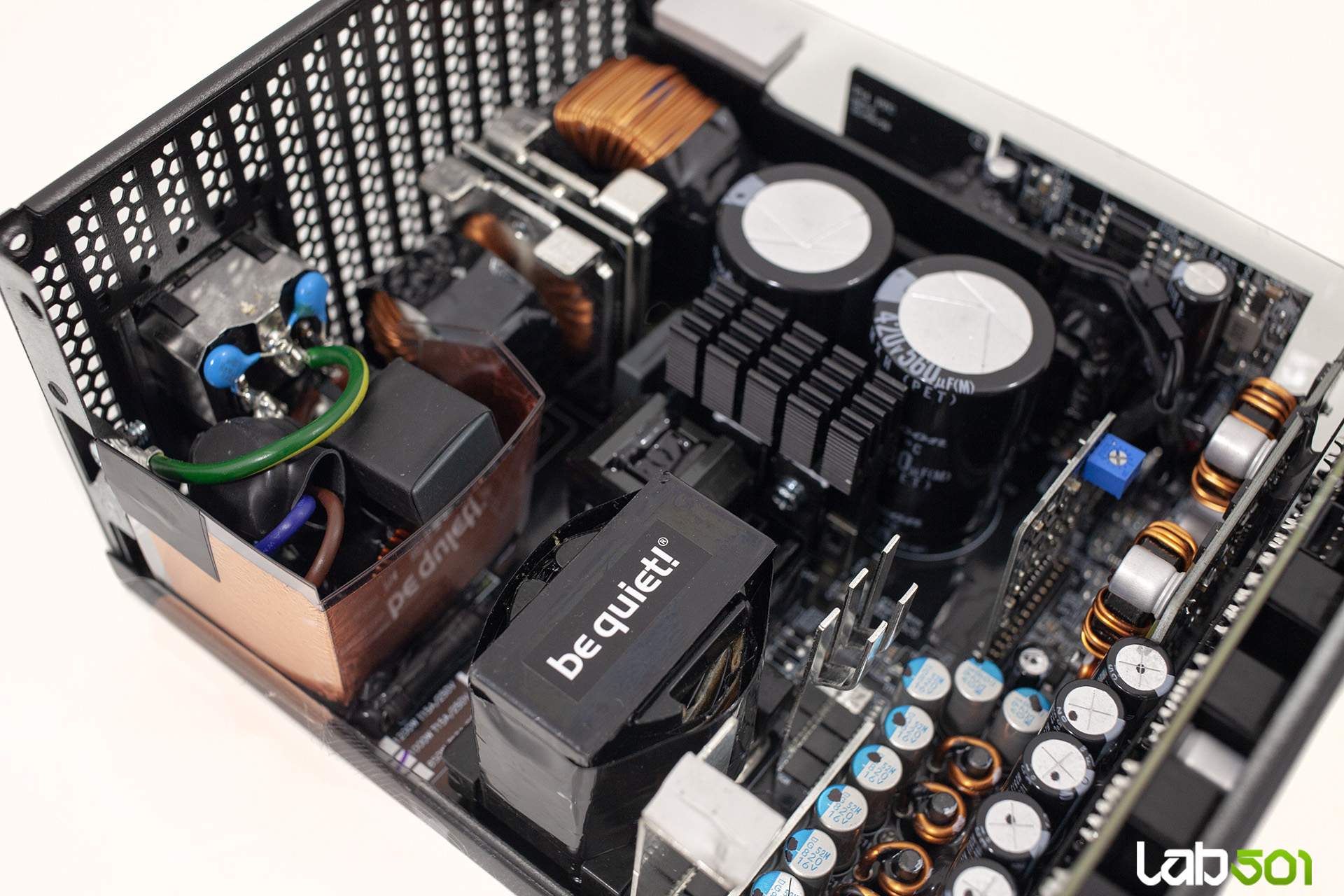

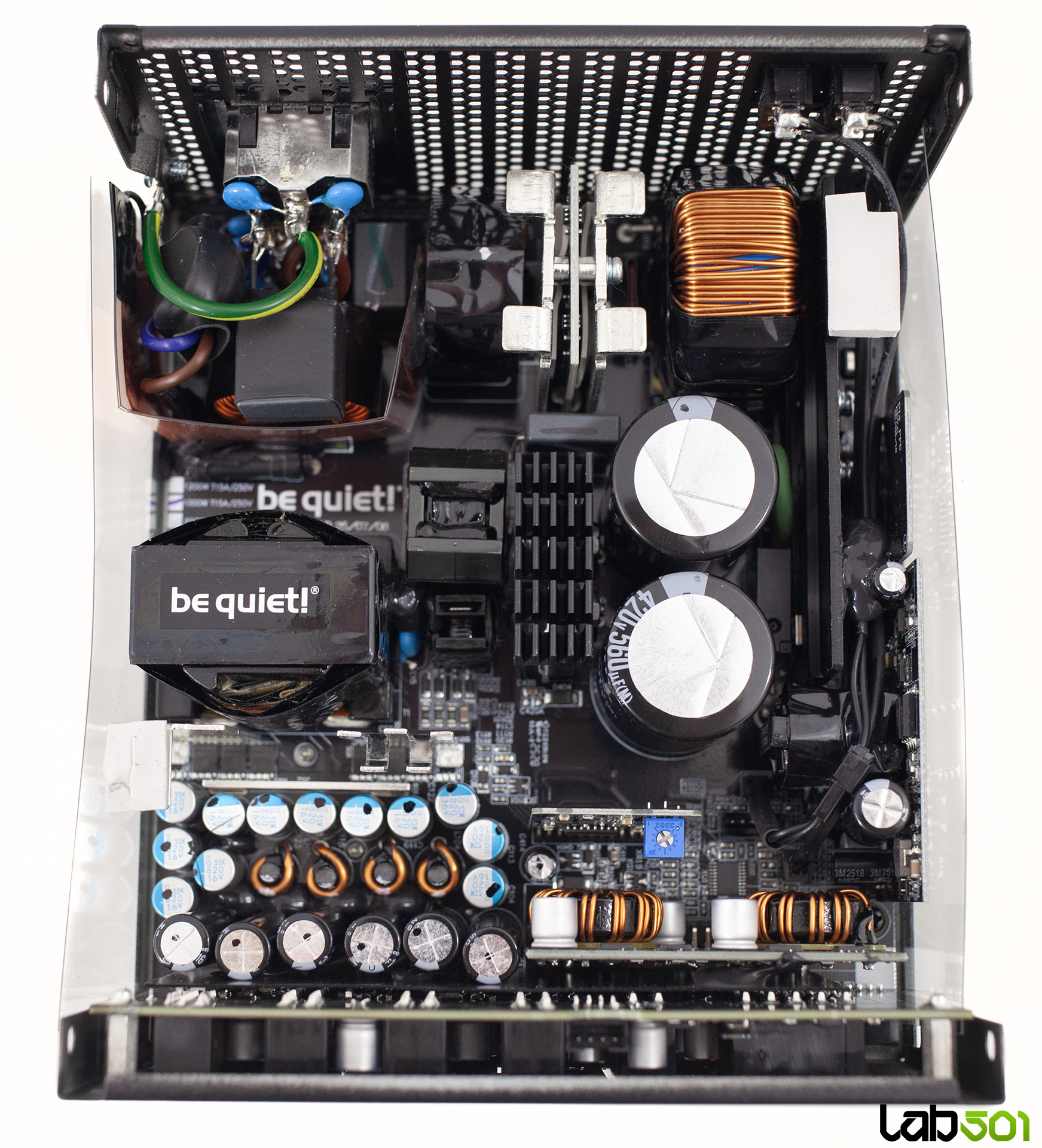

La fel ca in cazul seriilor Dark Power 12 si 13, platforma electronica pe care este construita seria Dark Power 14 este dezvoltata in colaborare cu FSP si reprezinta o solutie cu adevarat high-end. In primar, puntea de redresare clasica a fost inlocuita cu tranzistori MOSFET de redresare activa, care transforma tensiunea alternativa in curent continuu cu pierderi semnificativ reduse. Etajul de conversie utilizeaza o schema full-bridge in comutatie, combinata cu un convertor rezonant LLC si rectificare sincronizata (SR) pentru generarea rail-ului de +12V in secundar – o topologie avansata ce asigura eficienta ridicata si ripple minim.

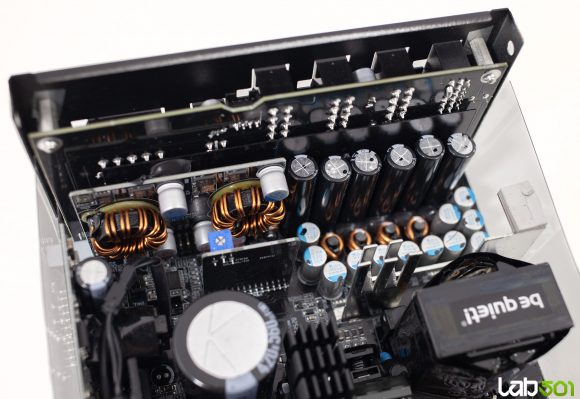

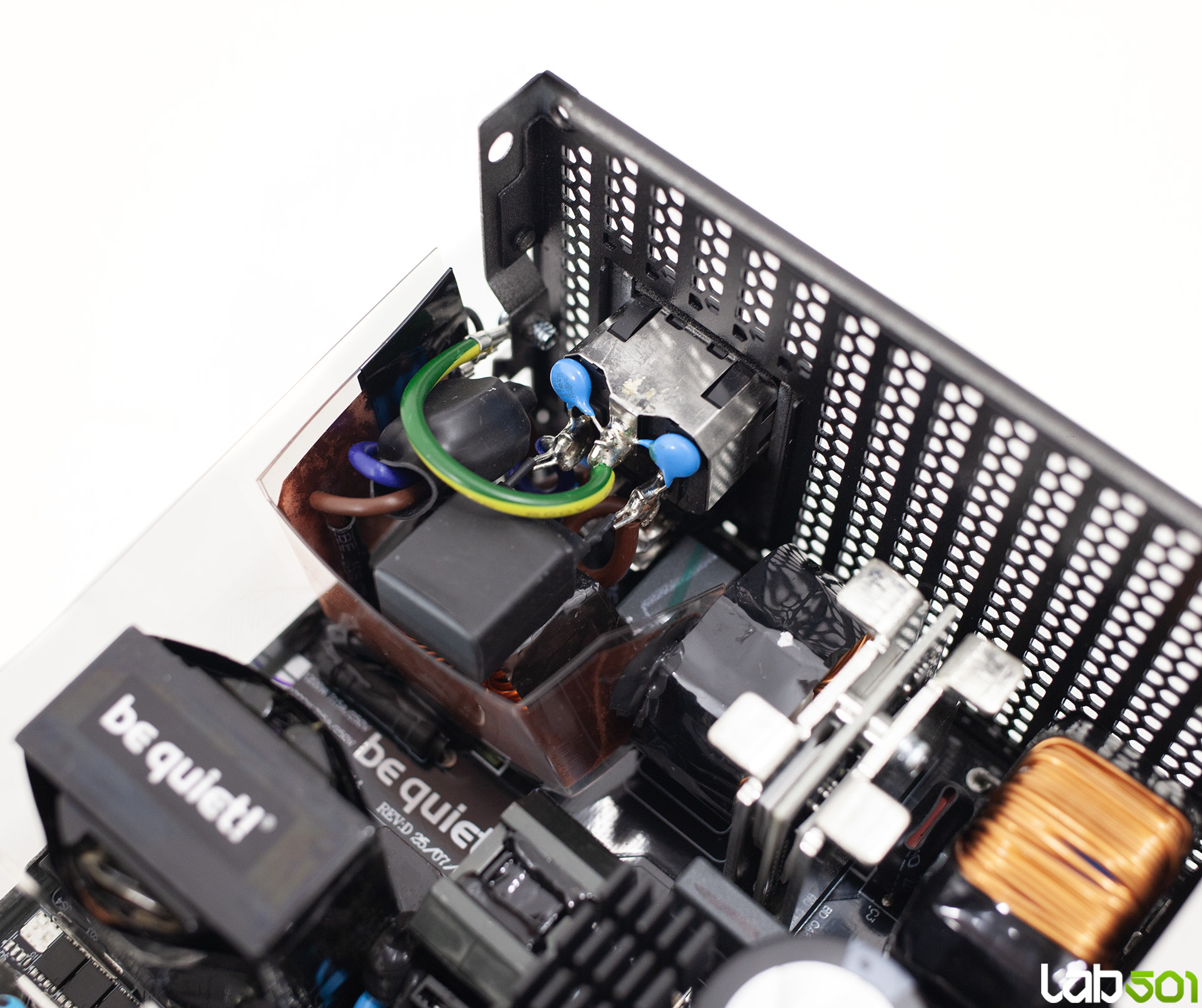

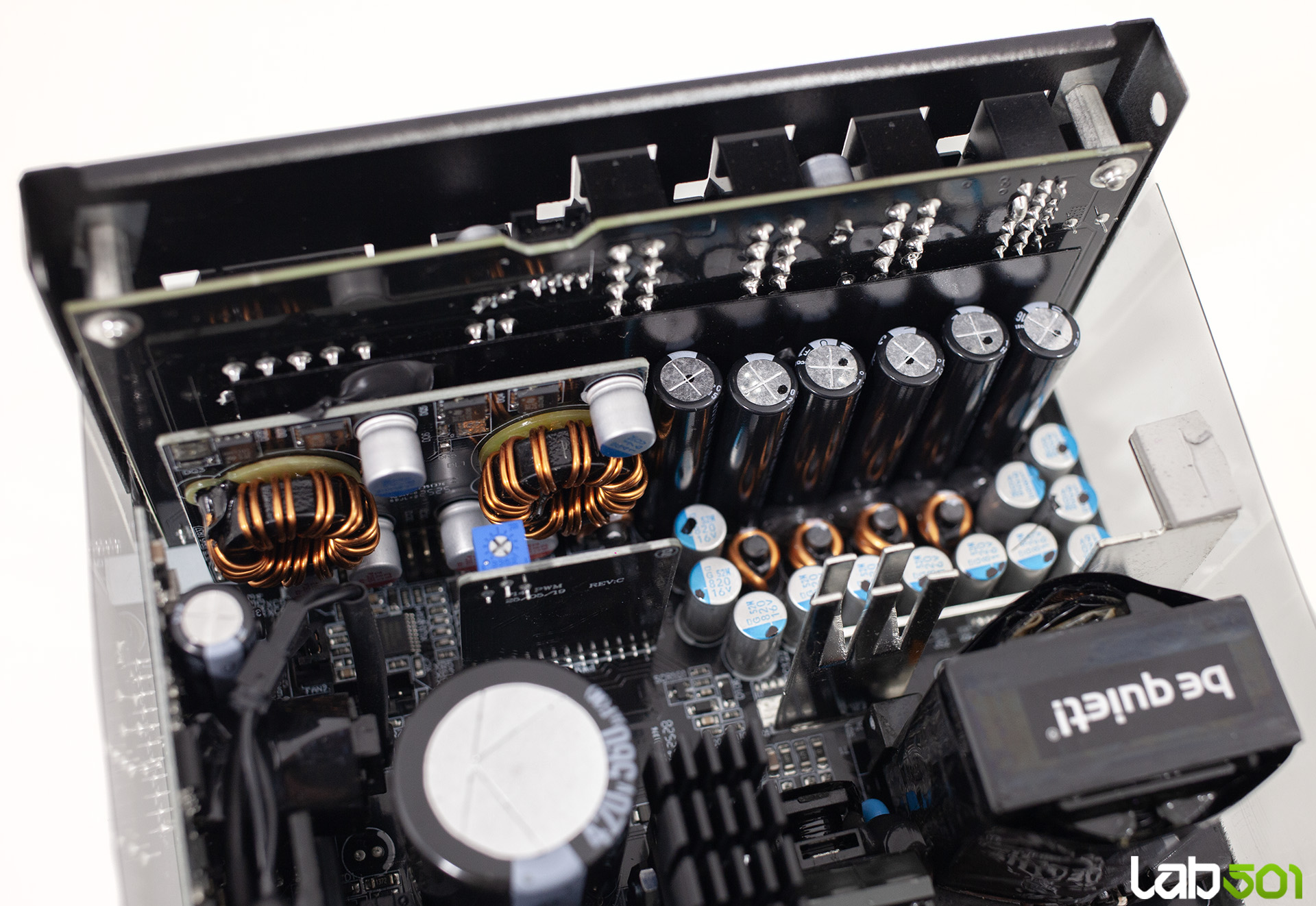

Tensiunile de +5V si +3.3V sunt derivate prin intermediul a doua module DC-DC, montate vertical pe PCB in paralel cu placa pe care se afla conectorii modulari. Calitatea componentelor utilizate in interiorul modelului Dark Power 14 1000W este la cel mai inalt nivel. Filtrul de intrare include toate elementele necesare pentru conformitate EMC si protectie la socuri electrice: doi condensatori de tip X, sase de tip Y, o bobina de ferita, doua bobine de rejectie in mod comun (CM), un varistor (MOV), o siguranta fuzibila si un termistor NTC, acompaniat de un releu pentru decuplare dupa pornire. Protectia la supracurent este astfel implementata complet si eficient in etajul de filtrare.

Condensatorii electrolitici din primar sunt fabricati de Rubycon, seria MXH, certificati pentru 105°C, in configuratie 2 x 560µF / 420V, rezultand o capacitate totala de 1120µF – mai mult decat adecvat pentru o sursa de 1000W. In secundar, regasim condensatori electrolitici Nichicon (seria HD), dar si condensatori polimerici, o alegere tipica pentru sursele high-end. Acestia sunt de provenienta japoneza – Nippon Chemi-Con si Nichicon FPCAP – asigurand atat stabilitate, cat si durata de viata extinsa.

Impresia generala in urma inspectiei interioare este ca be quiet! Dark Power 14 1000W reprezinta un exemplu de best practice in design-ul surselor moderne: utilizarea de componente premium, topologie avansata si un layout optimizat atat pentru performanta electrica, cat si pentru racire. Totul este integrat intr-o forma inteligent gandita, care raspunde cerintelor duale de eficienta si silentiozitate pe termen lung.
