Analiza exterioara

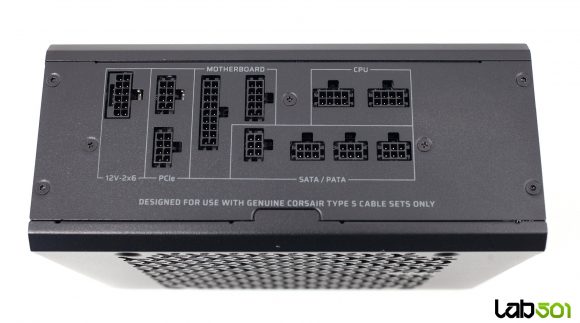

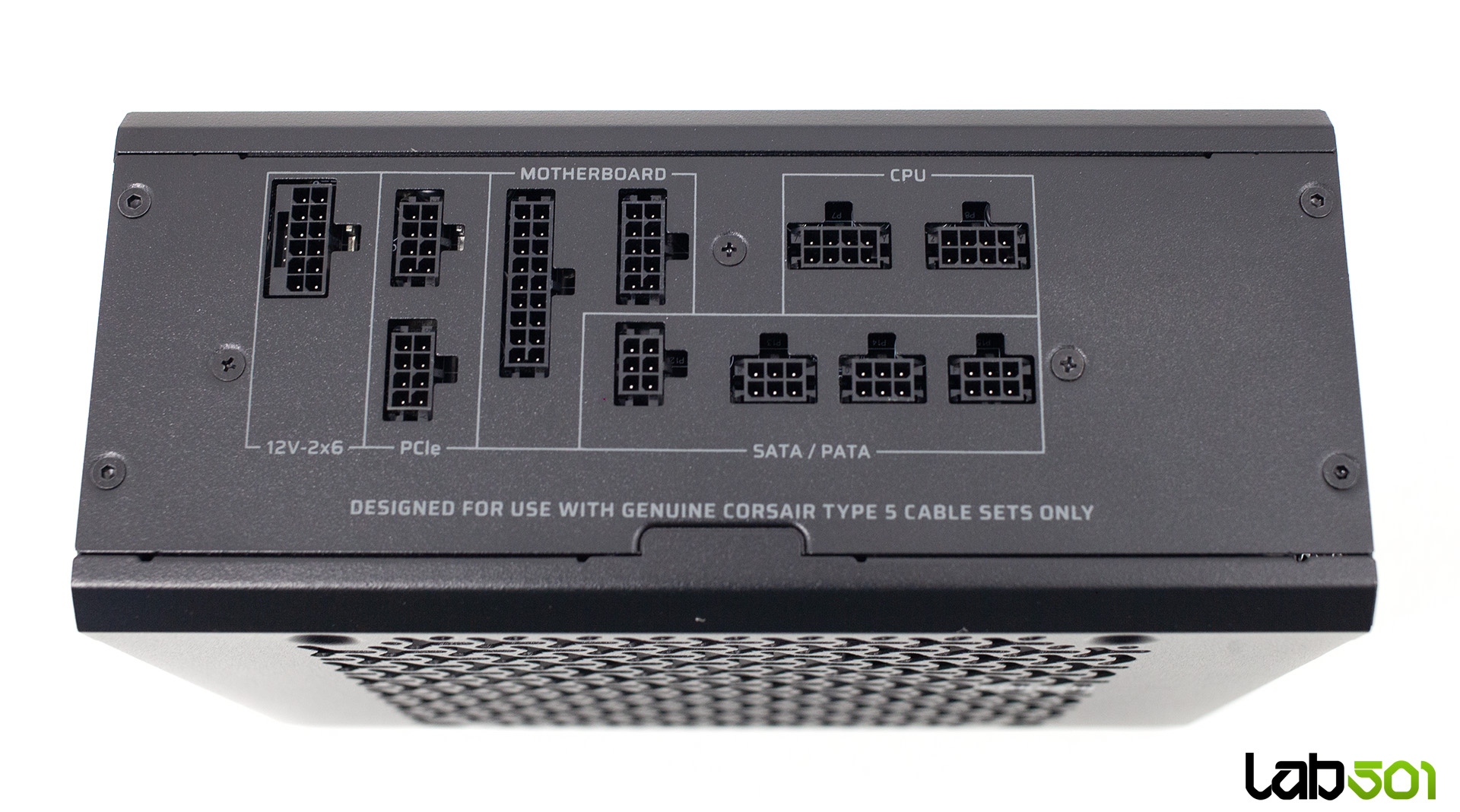

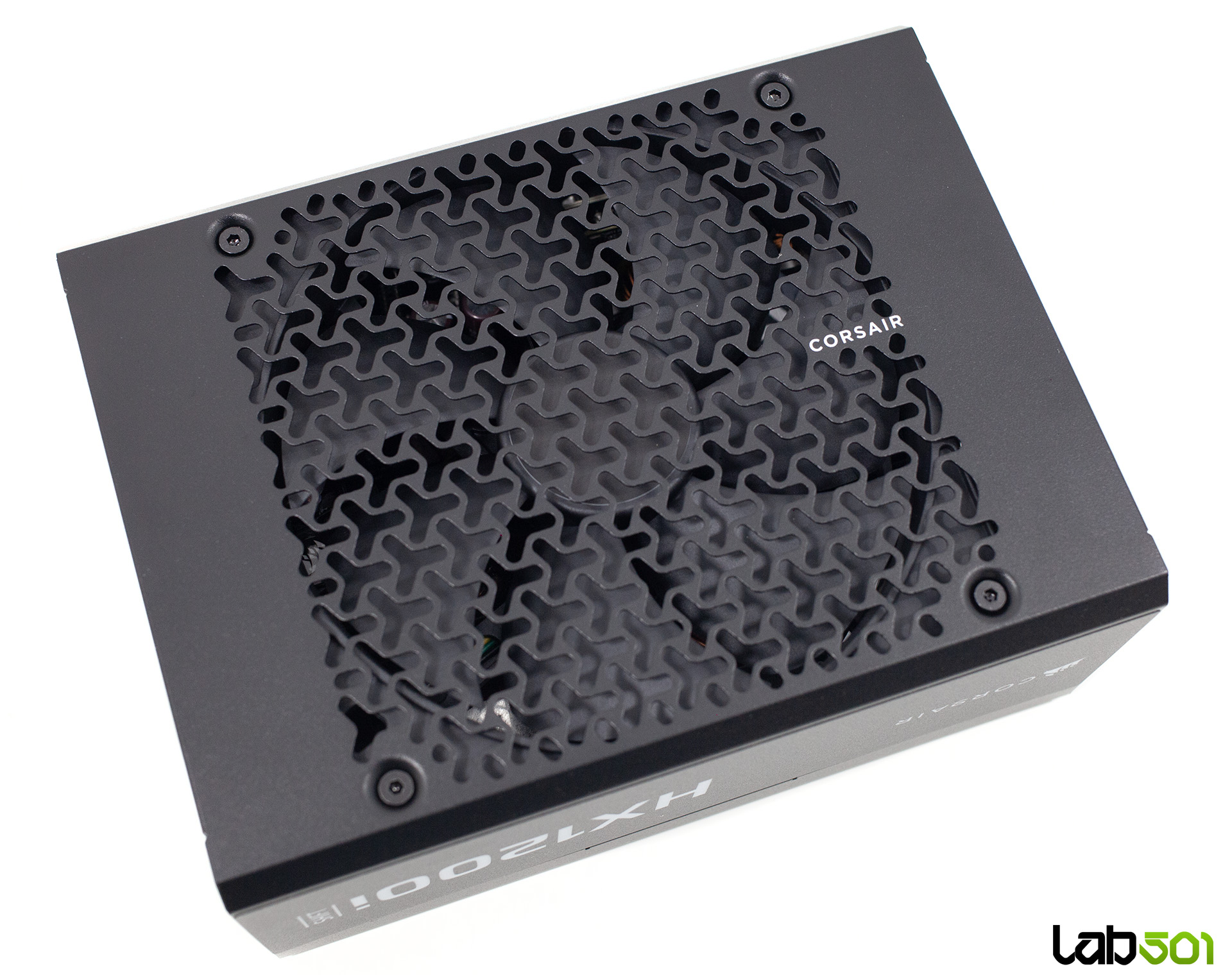

Corsair HX1200i SHIFT impresioneaza inca de la exterior prin designul sau atipic fata de sursele conventionale. Carcasa este finisata in negru mat, cu perforatii ample pe partea inferioara (zona ventilatorului de 140 mm) si pe spate, pentru evacuarea aerului cald. Elementul distinctiv il reprezinta insa panoul modular lateral: toti conectorii DC ai sursei sunt grupati pe o latura a unitatii, in locul panoului clasic de pe partea din spate. Aceasta abordare SHIFT faciliteaza accesul la cabluri in timpul asamblarii sau upgrade-urilor, permitand conectarea si deconectarea firelor direct din lateralul carcasei, fara a mai demonta sursa sau a forta spatiul din spatele tavitei placii de baza.

Desigur, eficienta acestei solutii depinde de carcasa utilizata – este nevoie de suficient loc in spatele tray-ului placii de baza pentru a putea manevra confortabil conectorii. In majoritatea carcaselor moderne mid-tower si full-tower – in special in cele Corsair – exista spatiu adecvat, iar acolo HX1200i SHIFT isi arata cu adevarat utilitatea in materie de cable management. Conectorii in sine sunt versiuni micro-fit de dimensiuni reduse, similare celor folosite de Corsair si la seriile anterioare SHIFT, precum si la conectorul 12VHPWR (numit acum 12V-2×6).

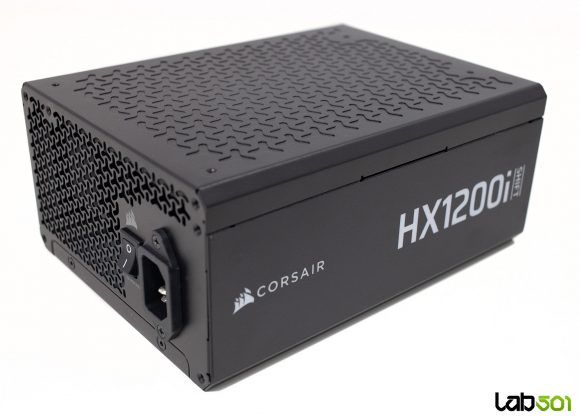

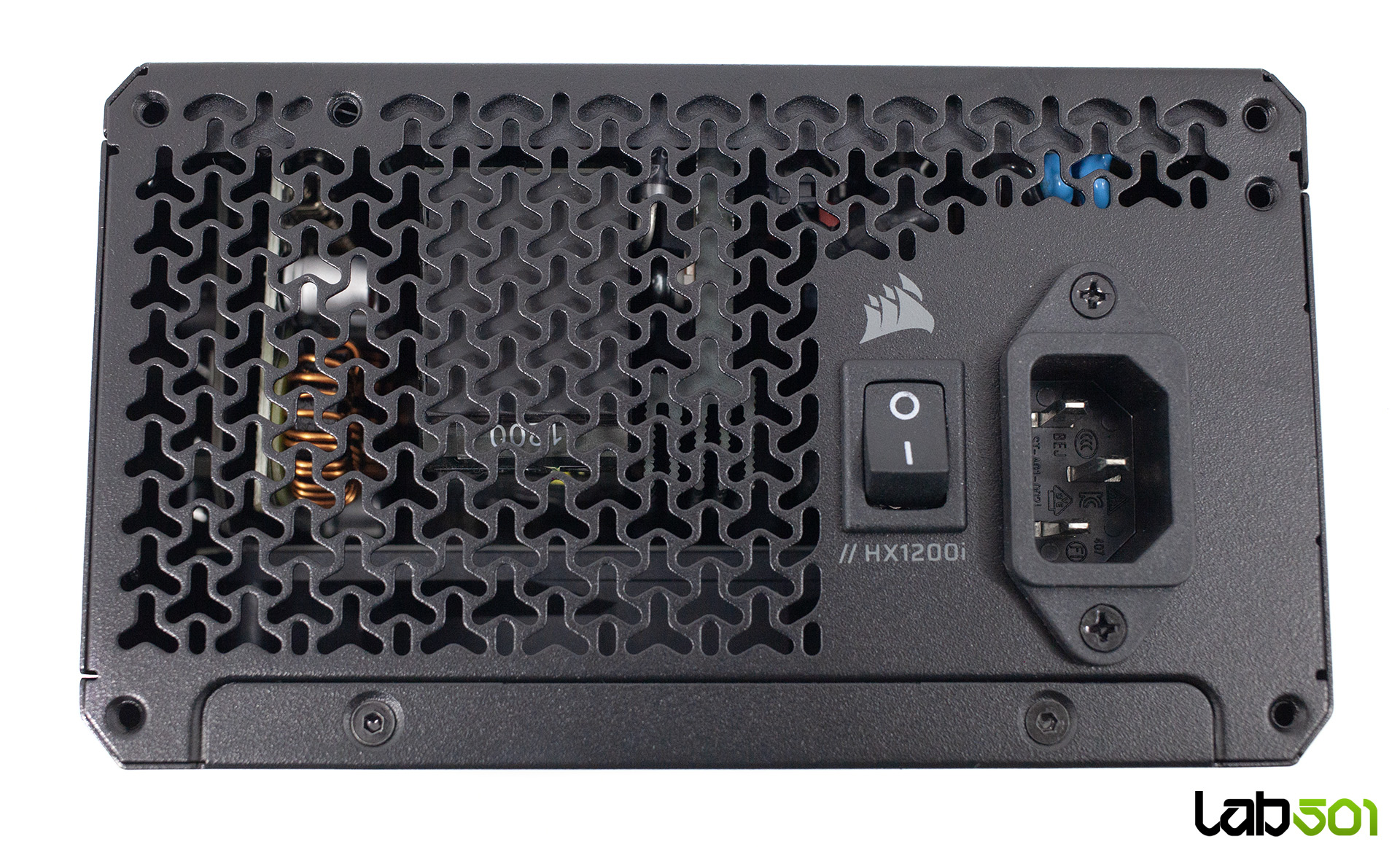

Pe langa aceste iesiri, in partea din spate (unde sunt amplasati conectorii modulari la sursele normale) regasim doua porturi speciale iCUE LINK (canal A si B), permitand ca sursa sa functioneze ca hub pentru ventilatoare, pompa, AIO sau alte elemente RGB. In imediata apropiere se afla si mufa USB-C prin care sursa comunica cu software-ul iCUE (folosind headerul intern USB 2.0 al placii de baza). Pe partea din spate avem doar conectorul de alimentare IEC standard si intrerupatorul On/Off. Nu exista un comutator fizic pentru modul de operare al railurilor de 12 V (single/multi-rail) sau pentru modul de ventilatie, intrucat aceste functii sunt gestionate prin intermediul aplicatiei iCUE.

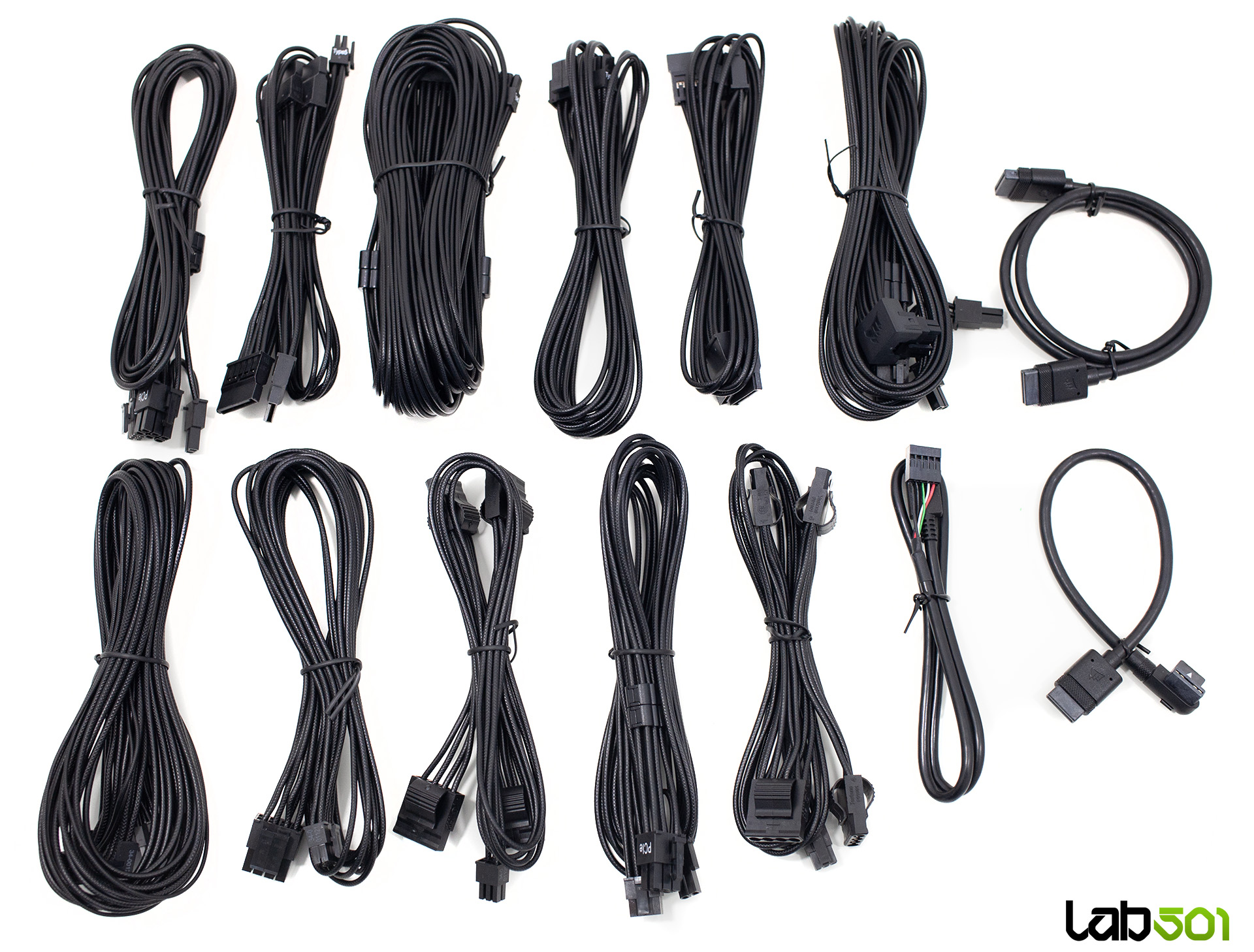

Corsair HX1200i SHIFT este complet modulara, iar repartitia si lungimea cablurilor pot fi consultate in tabelele de mai jos:

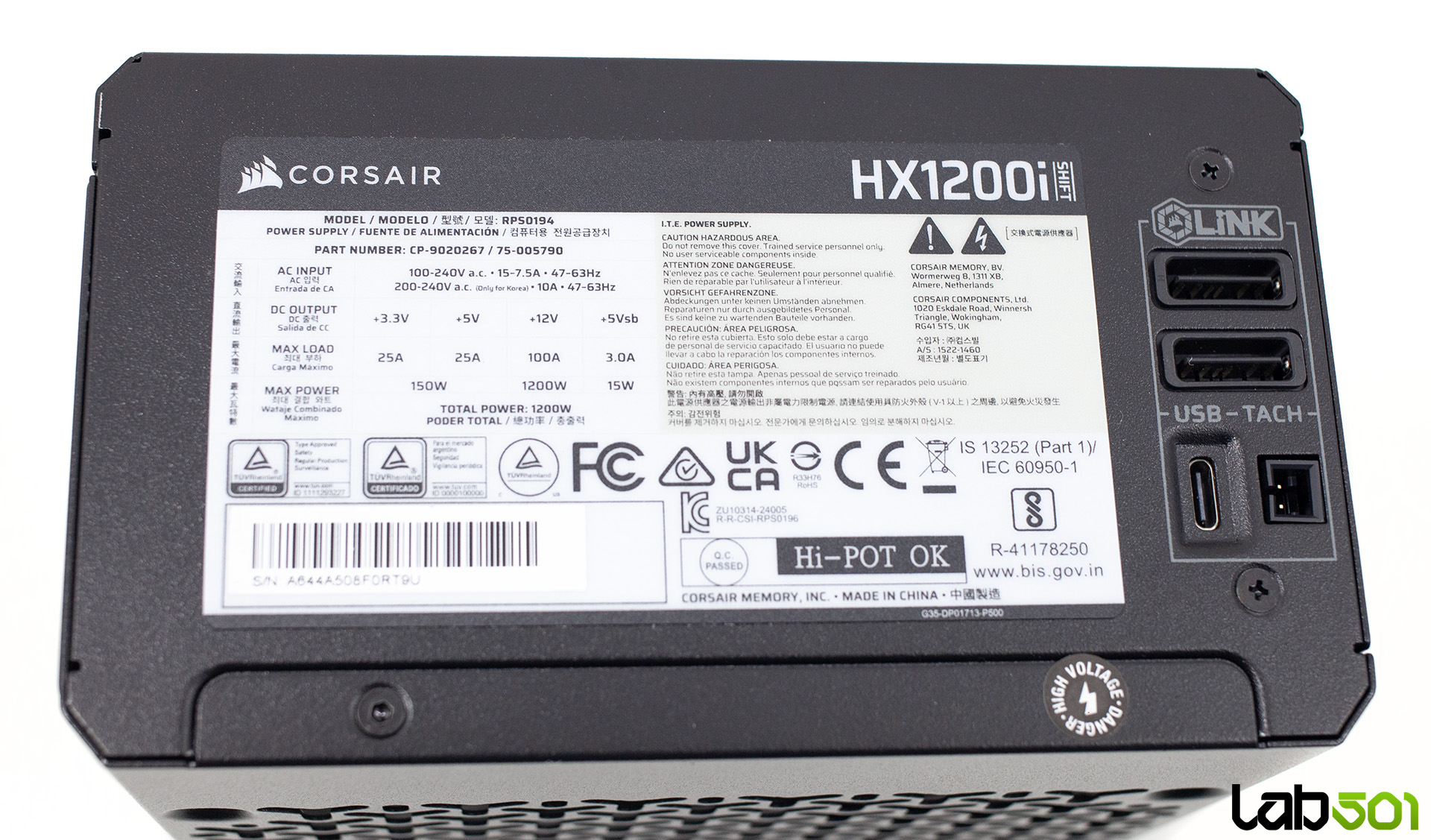

Pe una din lateralele sursei putem gasi eticheta cu specificatiile electrice – linia de +12v are o configuratie single-rail, putand furniza toata puterea sursei, mai exact 100A (1200W). Rail-urile de +3.3 si +5v sunt derivate DC-to-DC din +12v fiind cotate la 25A, impreuna putand livra un maxim de 150W, fiind mai mult decat suficient, tinand cont de faptul ca in sistemele moderne principalii consumatori se alimenteaza de la +12v.
