Analiza interioara

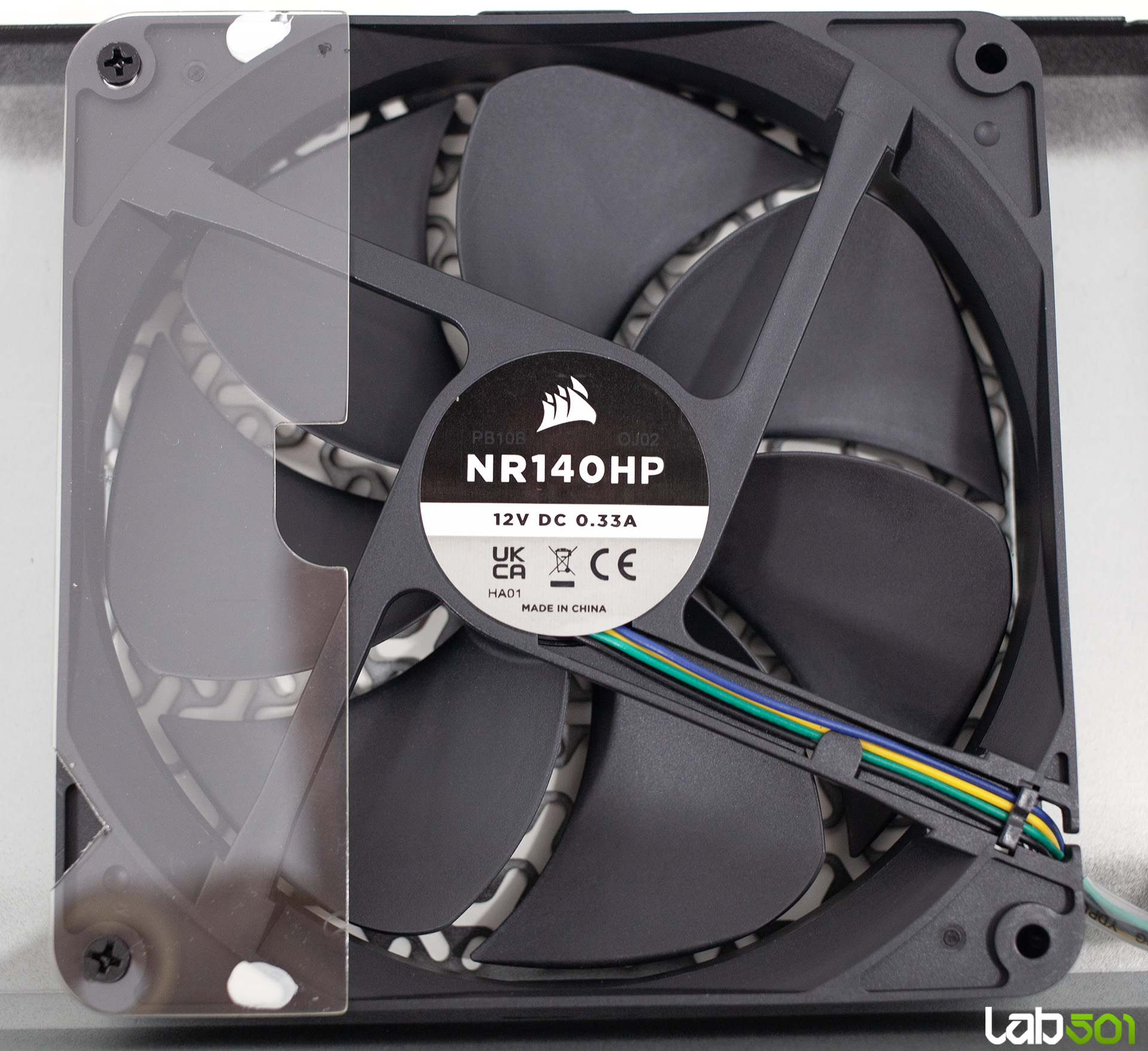

Corsair au optat pentru un ventilator proprietar NR140HP de 140 mm, echipat cu lagar pe lichid (Fluid Dynamic Bearing), ales pentru durata de viata mare si zgomotul redus de functionare. Curba de functionare a ventilatorului este semi-pasiva: in sarcini mici si medii, ventilatorul ramane oprit complet (mod Zero RPM), sursa disipand caldura pasiv pentru a oferi un nivel de zgomot practic inaudibil. Abia cand temperatura interna depaseste un anumit prag (de obicei la o incarcare de aproximativ 60% sau mai mult, in functie de temperatura ambientala), ventilatorul porneste lin, crescand turatia gradual.

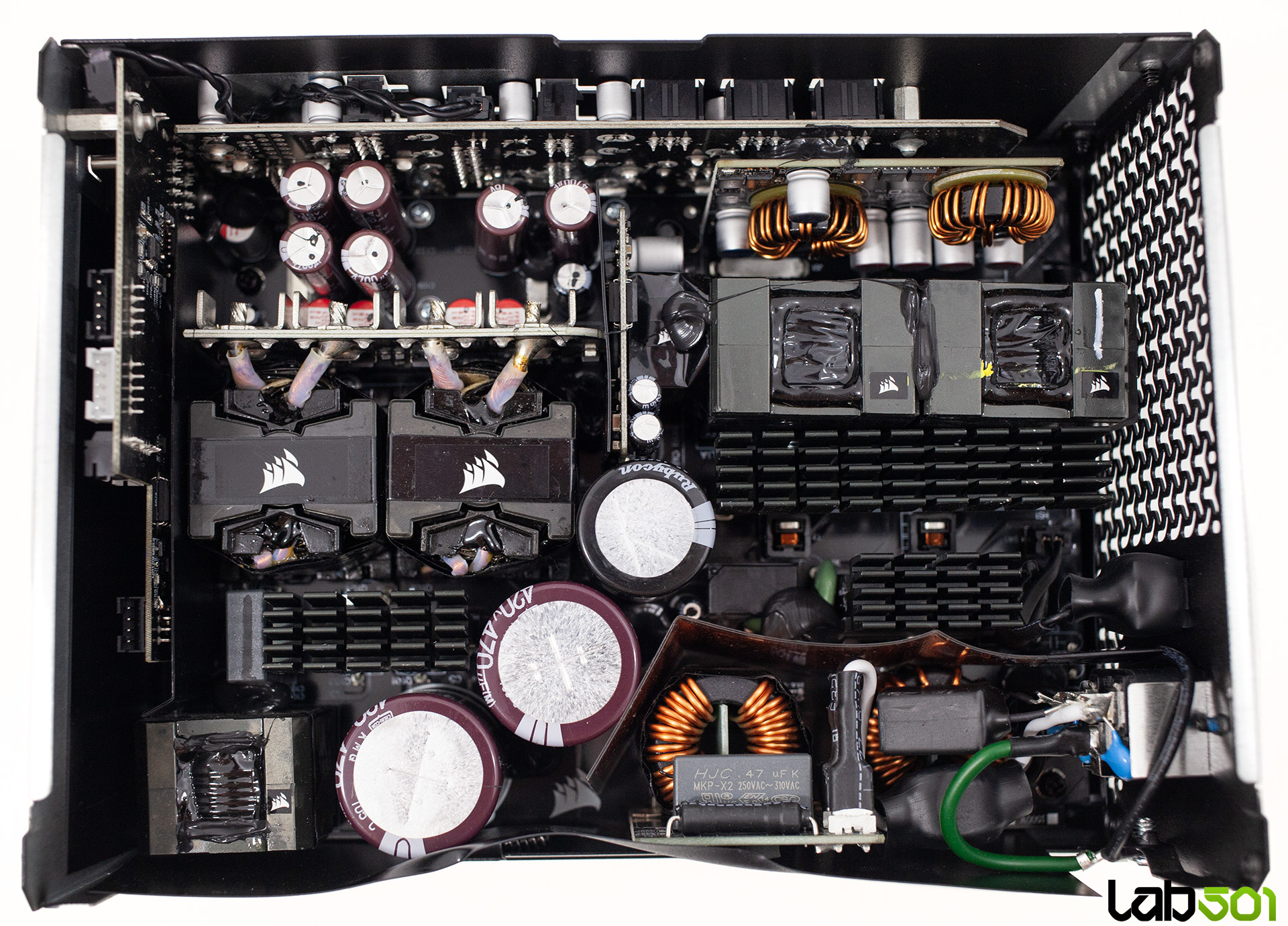

Desfacand sursa Corsair HX1200i SHIFT, gasim o platforma moderna, complet digitala, dezvoltata impreuna cu CWT. Arhitectura interna este una de tip full-bridge LLC rezonant in primar si conversie DC-DC in secundar pentru liniile de +5 V si +3.3 V. Calitatea constructiei este exemplara: layout-ul este aerisit, curat si logic, fara compromisuri evidente. Garantia de 10 ani vine doar sa confirme ceea ce vedem cu ochiul liber – avem de-a face cu o sursa construita sa reziste.

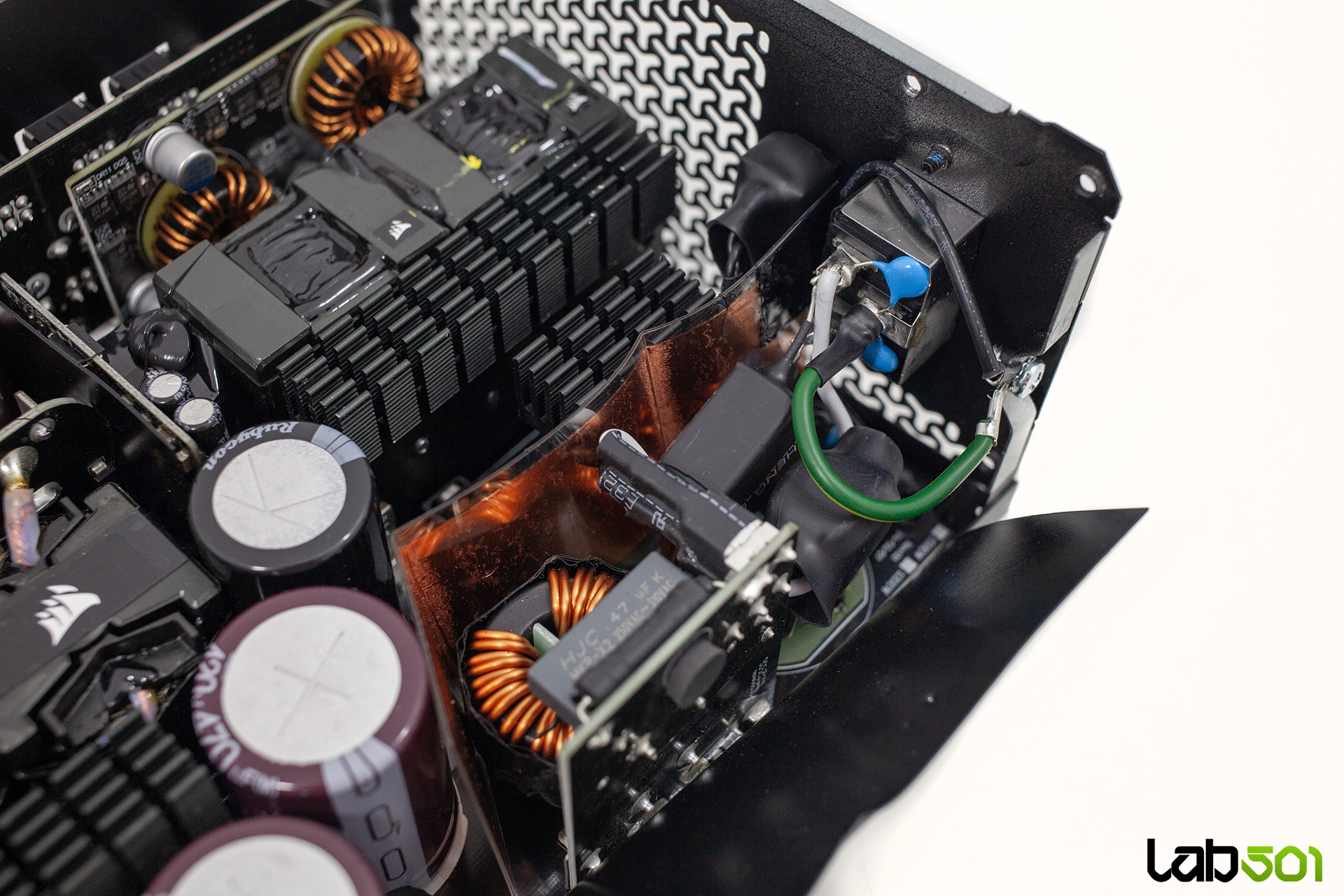

Filtrarea EMI este implementata complet: un condensator de tip X cu circuit de descarcare si doi condensatori Y direct pe mufa IEC, urmate pe un daughterboard amplasat vertical pe PCB-ul principal de o siguranta fuzibila, inca doi condensatori de tip X, doi condensatori de tip Y, doua bobine CM (common-mode) si un MOV (varistor) pentru protectie la supratensiune. Protectia la curentul de pornire (inrush) este asigurata de doi termistori NTC in paralel cu un releu de bypass – o solutie clasica, dar eficienta, regasita in majoritatea surselor high-end.

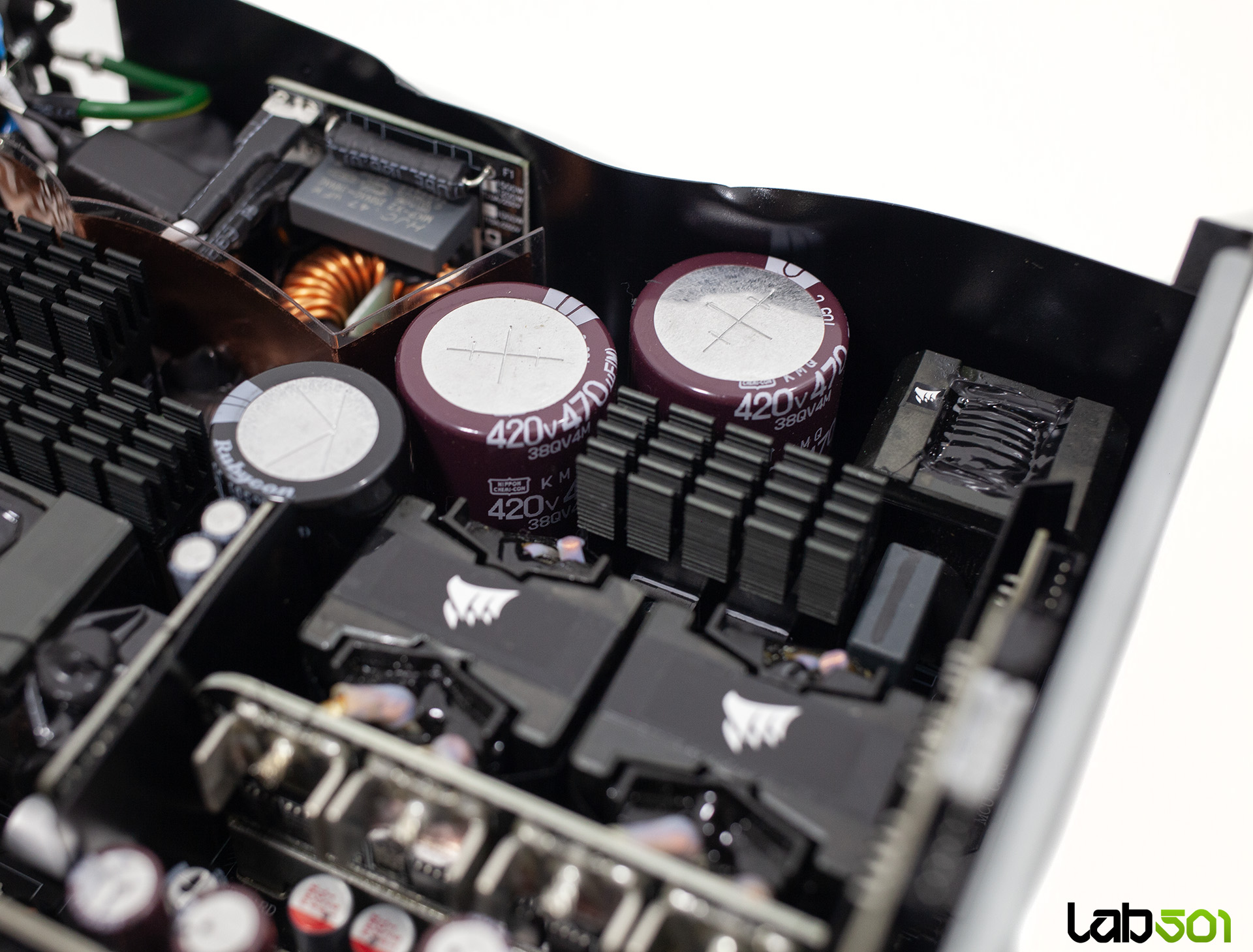

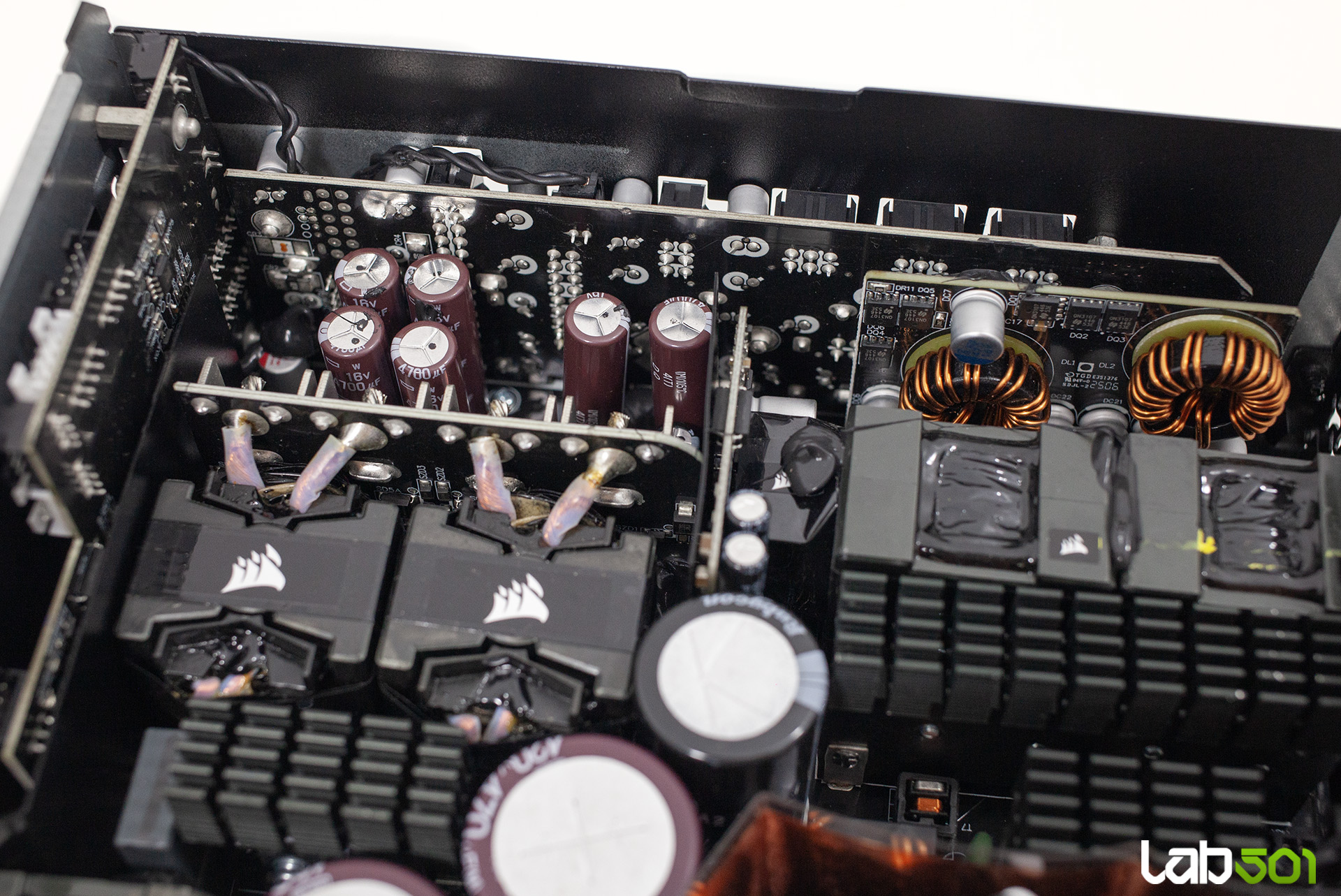

Toti condensatorii folositi sunt de fabricatie japoneza. In primar gasim doi Nippon Chemi-Con (seria KMG) 470 µF / 420 V impreuna cu un Rubycon (seria MXE) 470 µF / 420 V, toti certificati pentru o temperatura de functionare de 105°C. Capacitatea combinata de 1410 µF este mai mult decat suficienta pentru o sursa de 1200 W. In secundar regasim electrolitici Nippon Chemi-Con (seria W), Nichicon (seria HV), precum si polimerici Nichicon FP-CAP si Nippon Chemi-Con – un mix de componente premium, atent selectionate.

Protectiile OCP, OVP, SCP, OPP si OTP sunt complet implementate si supravegheate digital, fiind gestionate de un microcontroller care comunica direct cu software-ul iCUE si permite implementarea functiilor avansate precum monitorizarea parametrilor esentiali, reglajul curbei de functionare a ventilatorului si comutarea modului de protectie OCP (single/multi-rail). Integrarea hub-ului iCUE LINK direct in interiorul sursei este o premiera pentru sursele de alimentare si un punct forte al seriei HXi SHIFT: hub-ul se alimenteaza direct din interior, prin urmare nu mai necesita alimentare separata PCIe cu 6 pini sau montarea unui controller dedicat in carcasa.
