Analiza interioara

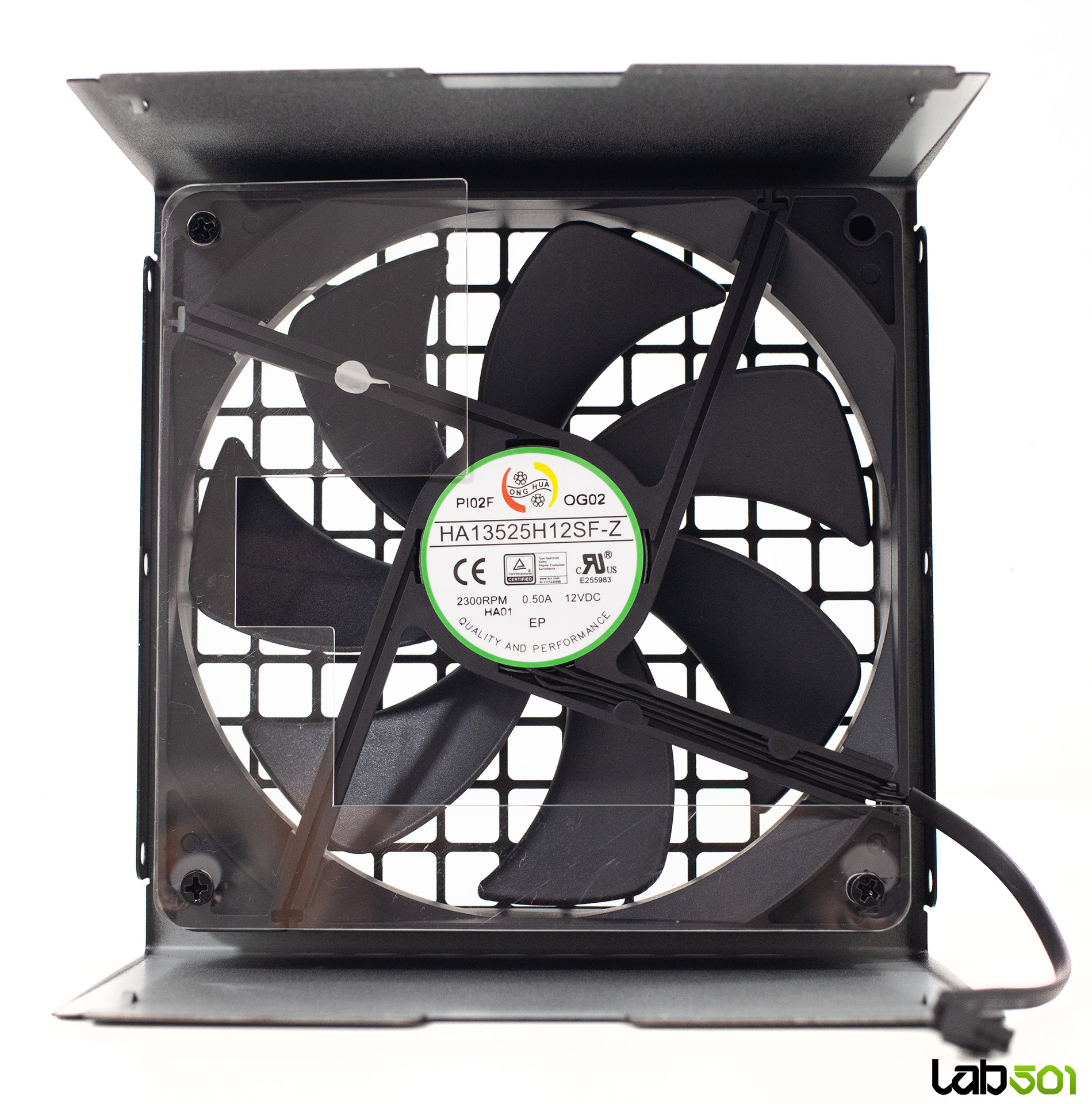

Ventilatorul de 135 mm poarta codul HA13525H12SF-Z, este fabricat de Hong Hua si este echipat cu lagar FDB (Fluid Dynamic Bearing), avand o turatie maxima de 2300 RPM. In lipsa unui mod semi-pasiv de functionare, acesta ramane activ in permanenta, insa este destul de potolit pe parcursul testelor, asa cum vom vedea pe pagina urmatoare.

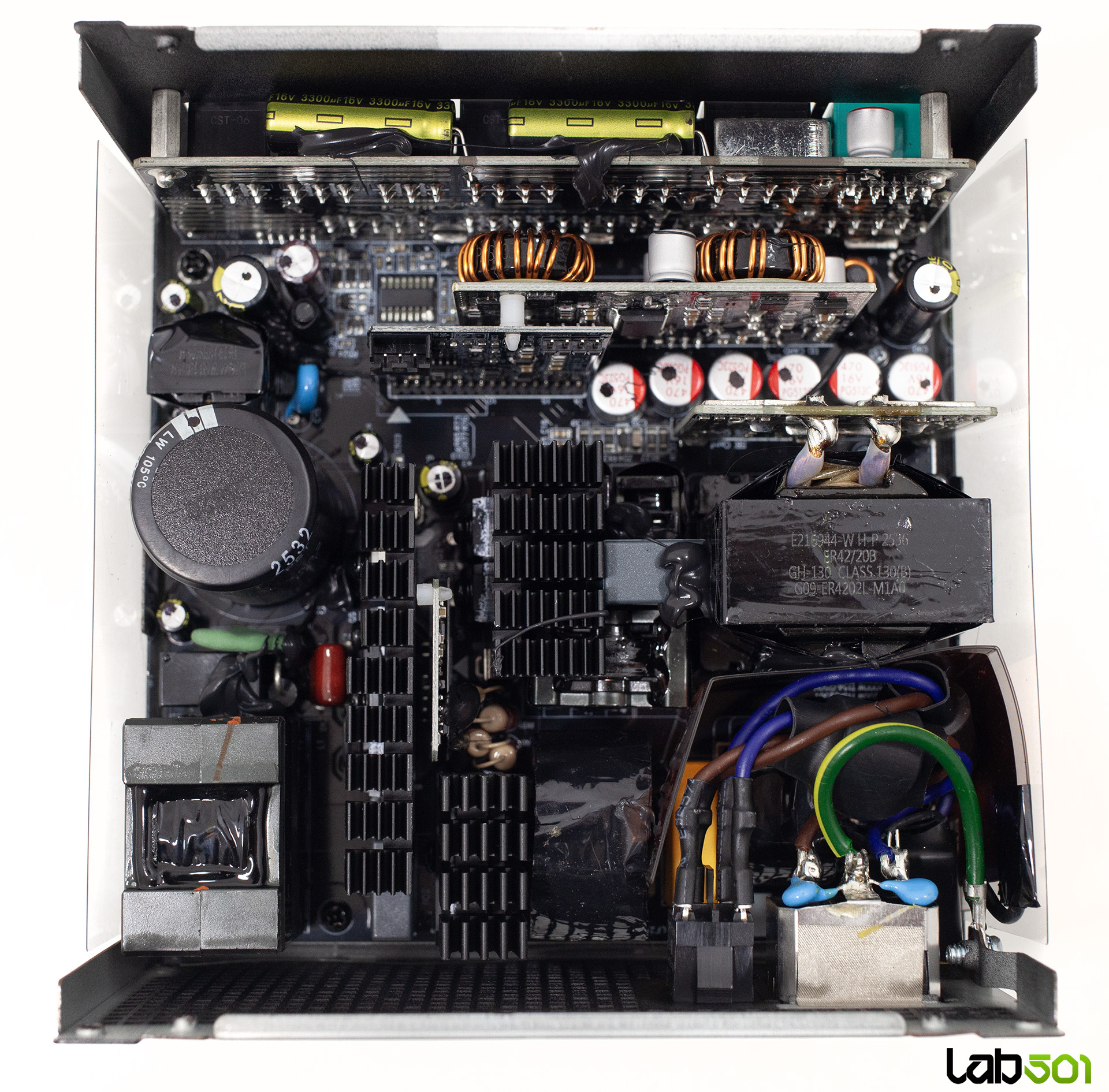

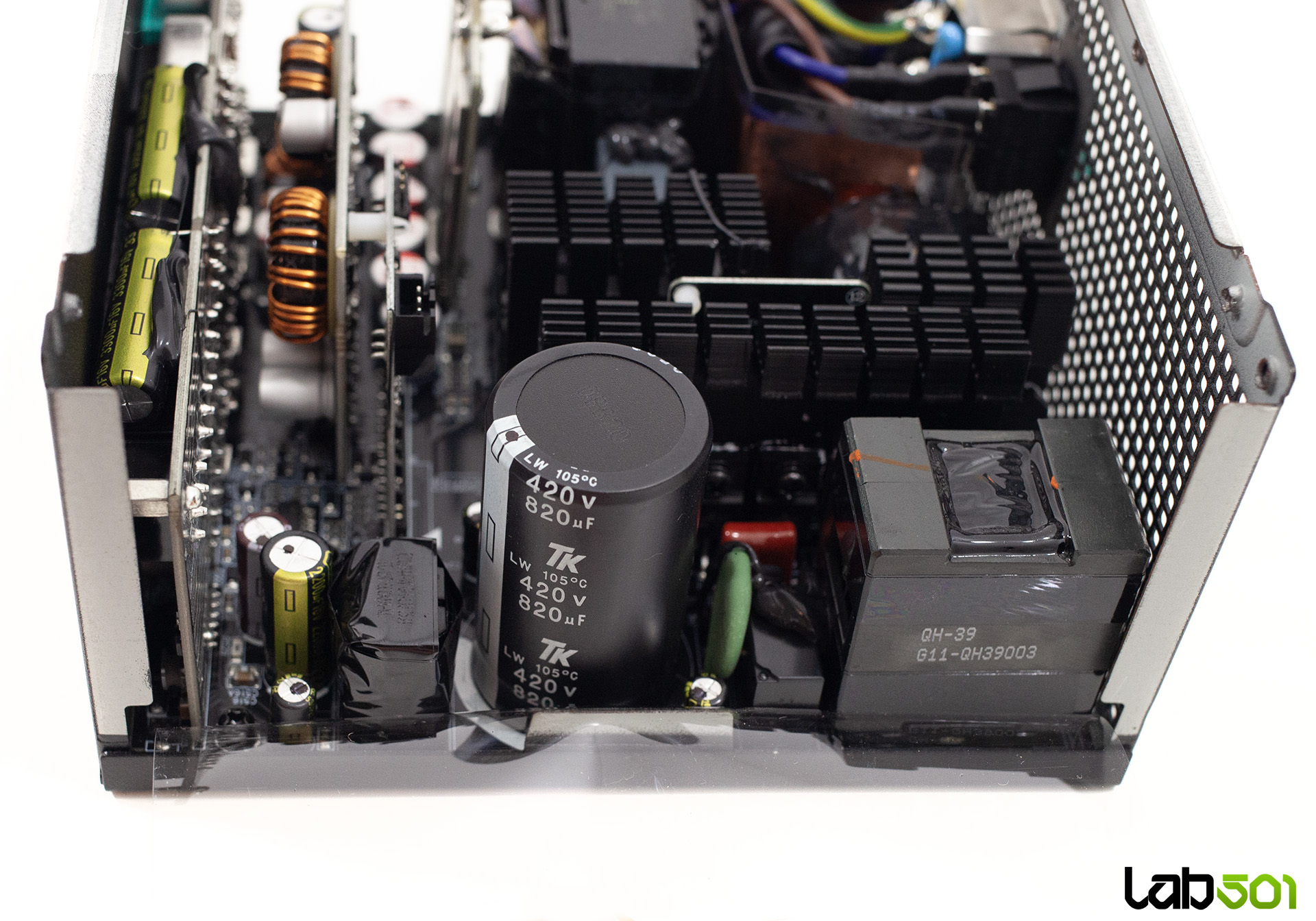

Asa cum mentionam si mai devreme, DeepCool PN1200M utilizeaza o platforma realizata de CWT, bazata pe o topologie Half-Bridge cu conversie LLC in primar, respectiv rectificare sincrona si conversie DC-DC in secundar. Condensatorul principal din primar este un model japonez TK (Toshin Kogyo) din seria LW, cu o capacitate de 820uF / 420 V – o valoare destul de redusa pentru o sursa de 1200W, dar suficienta pentru a asigura un hold-up time conform cerintelor ATX 3.1 – si un rating de 105°C.

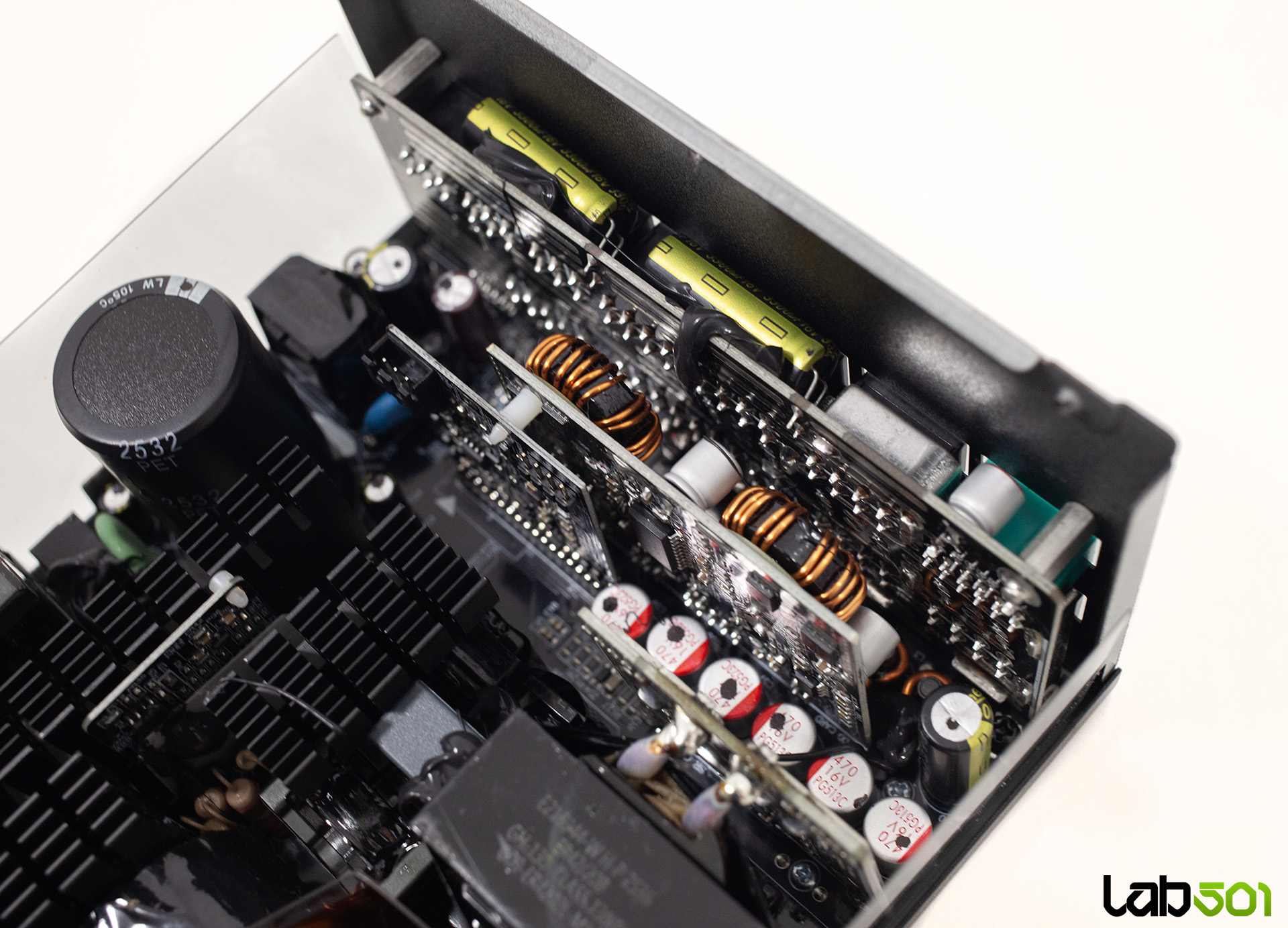

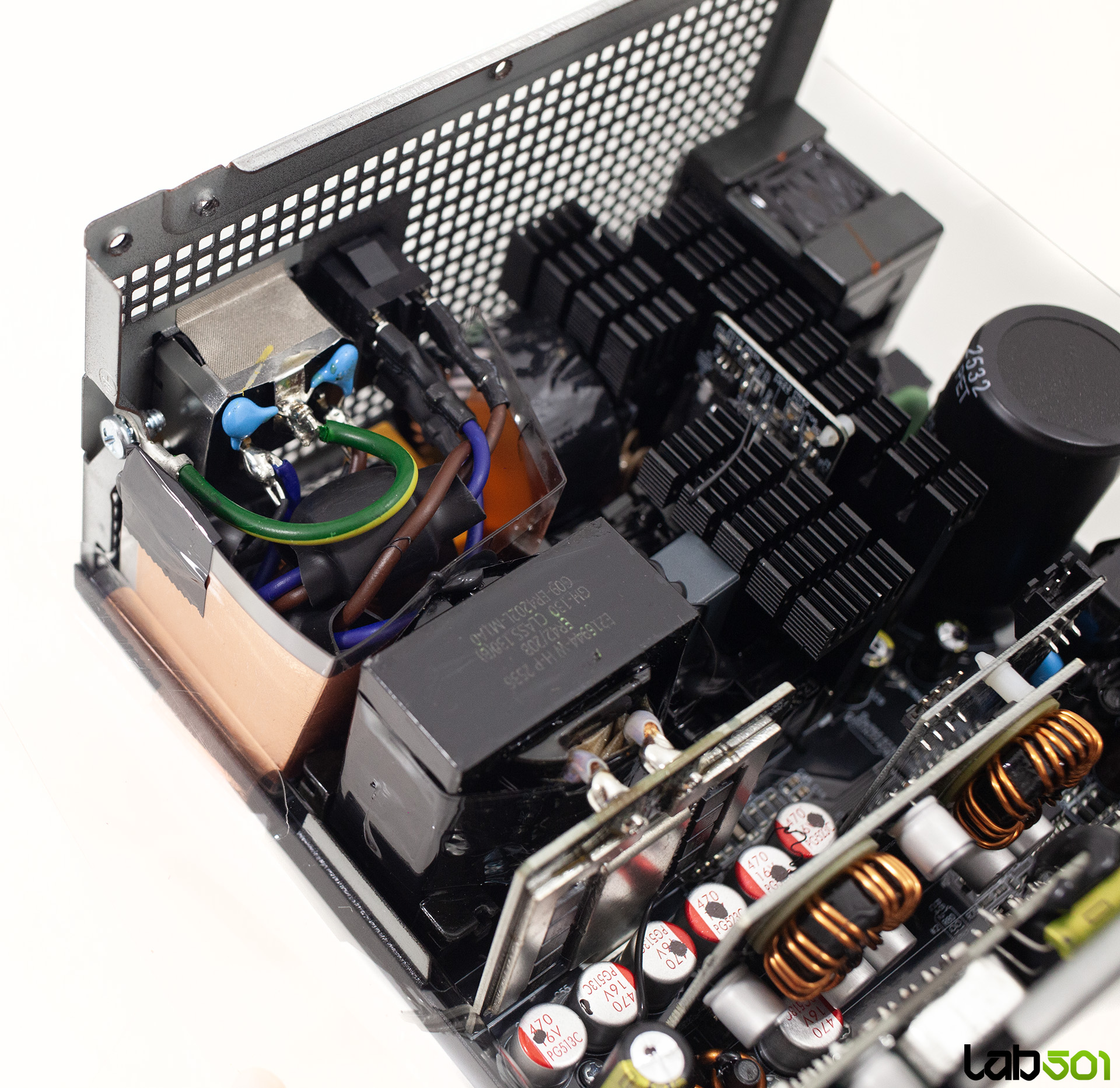

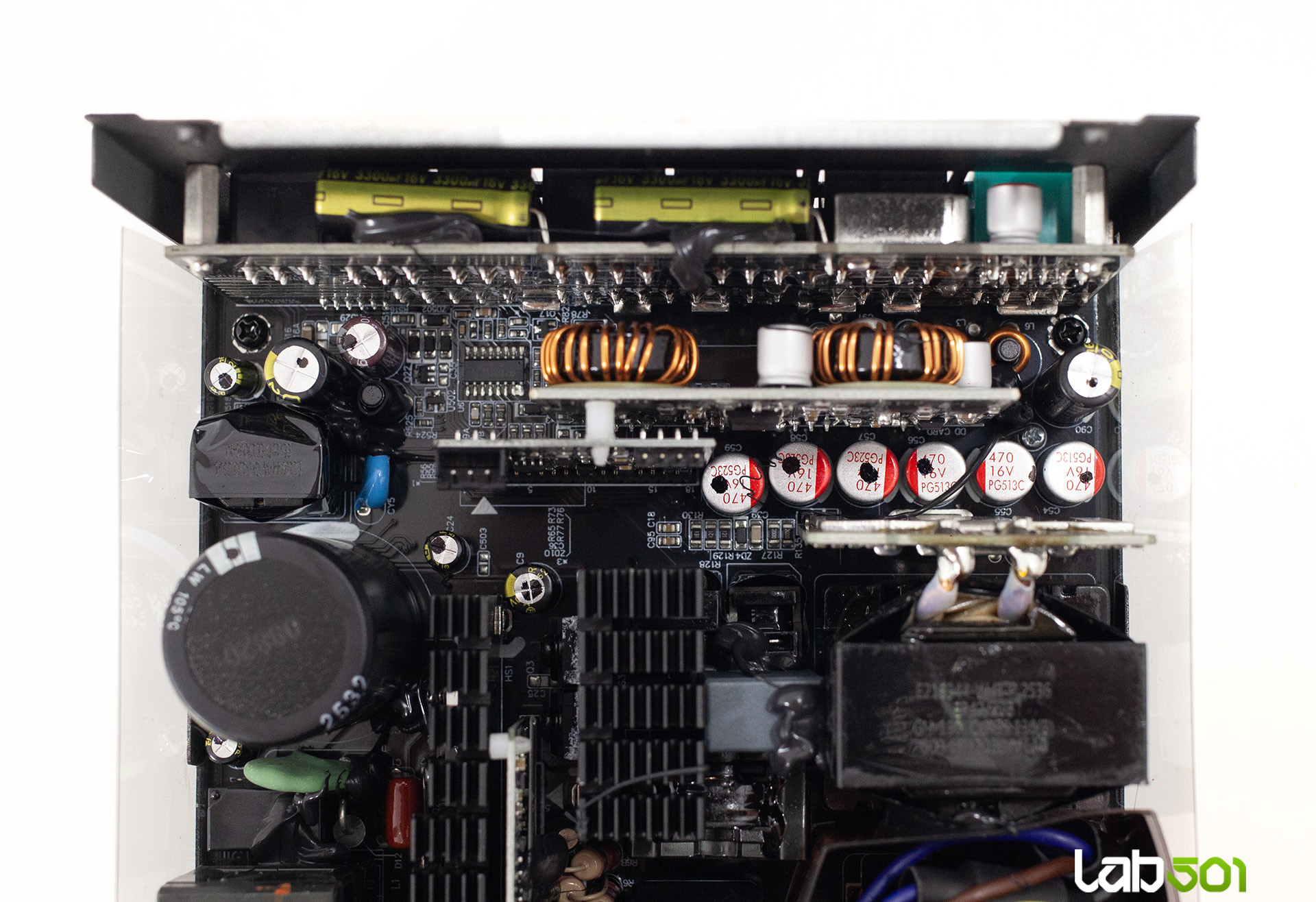

In secundar regasim condensatori electrolitici ChengX, precum si polimerici de la ChengX si Chinsan (Elite), inclusiv pe PCB-ul destinat conversiei DC-DC. Filtrarea EMI este completa, incluzand 4 condensatori de tip Y si 2 de tip X cu circuit de descarcare, bobina de ferita pe fir, doua bobine pentru filtrare CM (common mode) si un varistor pentru protectia la supratensiuni (surge). Protectia la supracurent la pornire (inrush) este asigurata printr-un termistor NTC in paralel cu un releu de bypass, o solutie clasica si eficienta.

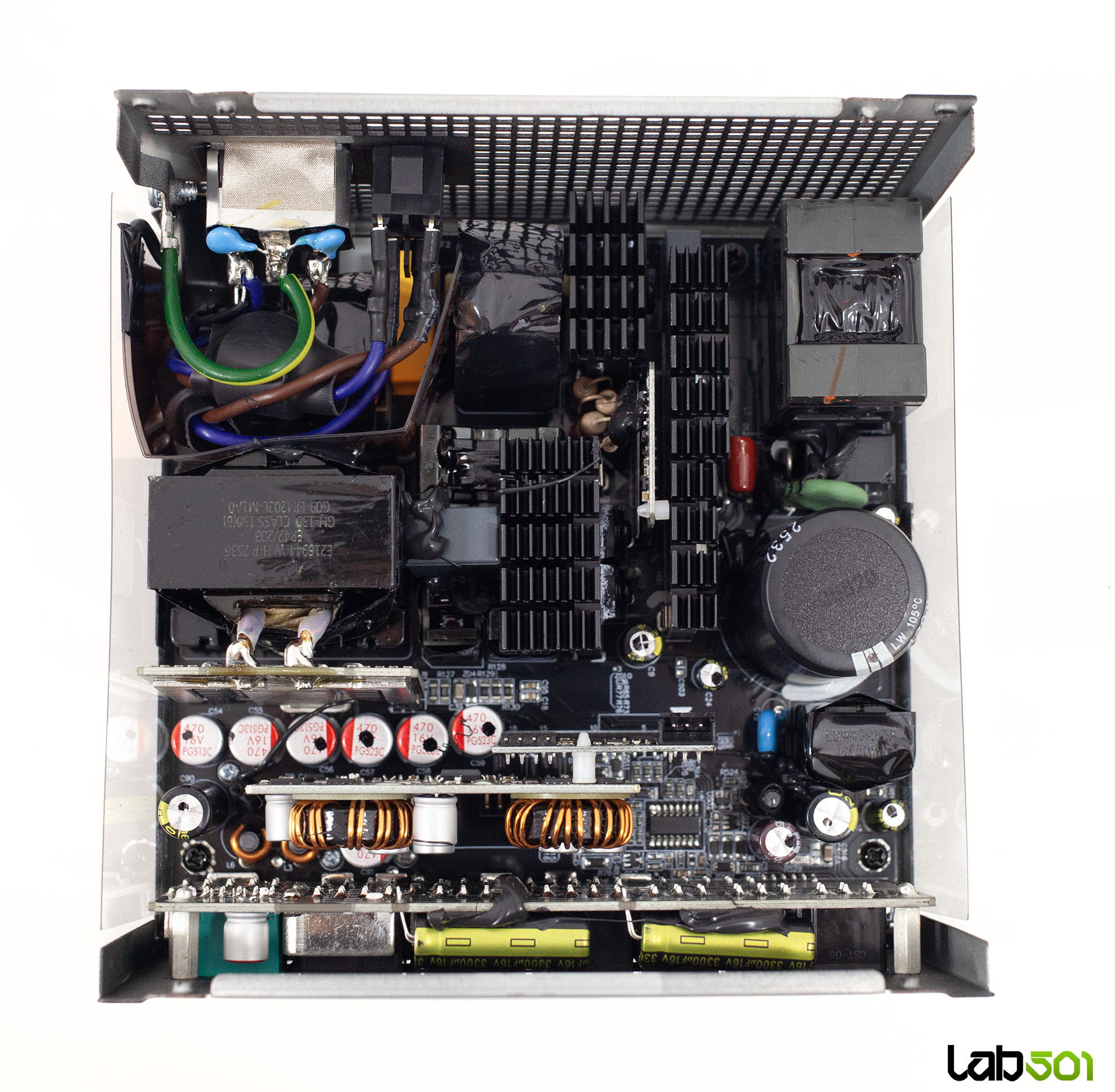

PCB-ul este dublu strat, iar radiatoarele sunt dimensionate generos. Totusi, pentru a mentine un pret cat mai competitiv, DeepCool a optat pentru utilizarea unui condensator de valoare mai mica in primar, iar in secundar au fost folositi condensatori de provenienta chinezeasca in locul unor modele japoneze sau taiwaneze (personal, as fi preferat sa vad Teapo sau APAQ). Pe de alta parte, garantia de 10 ani cantareste greu in ecuatia finala, iar daca sursa se comporta bine in testele noastre, aceste compromisuri devin mai usor de acceptat. Haideti pe pagina urmatoare sa vedem cum se prezinta in practica.
