Analiza exterioara

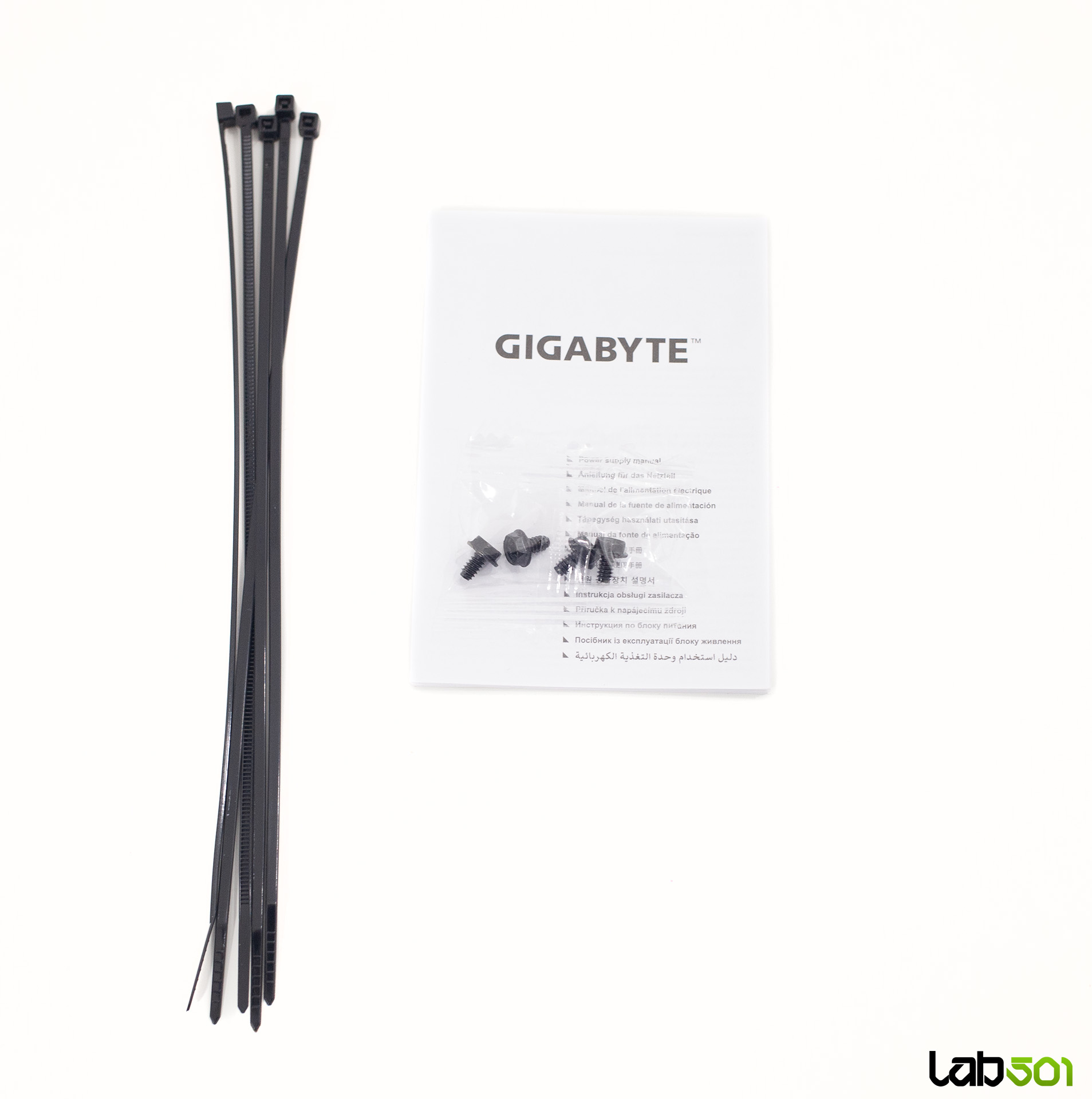

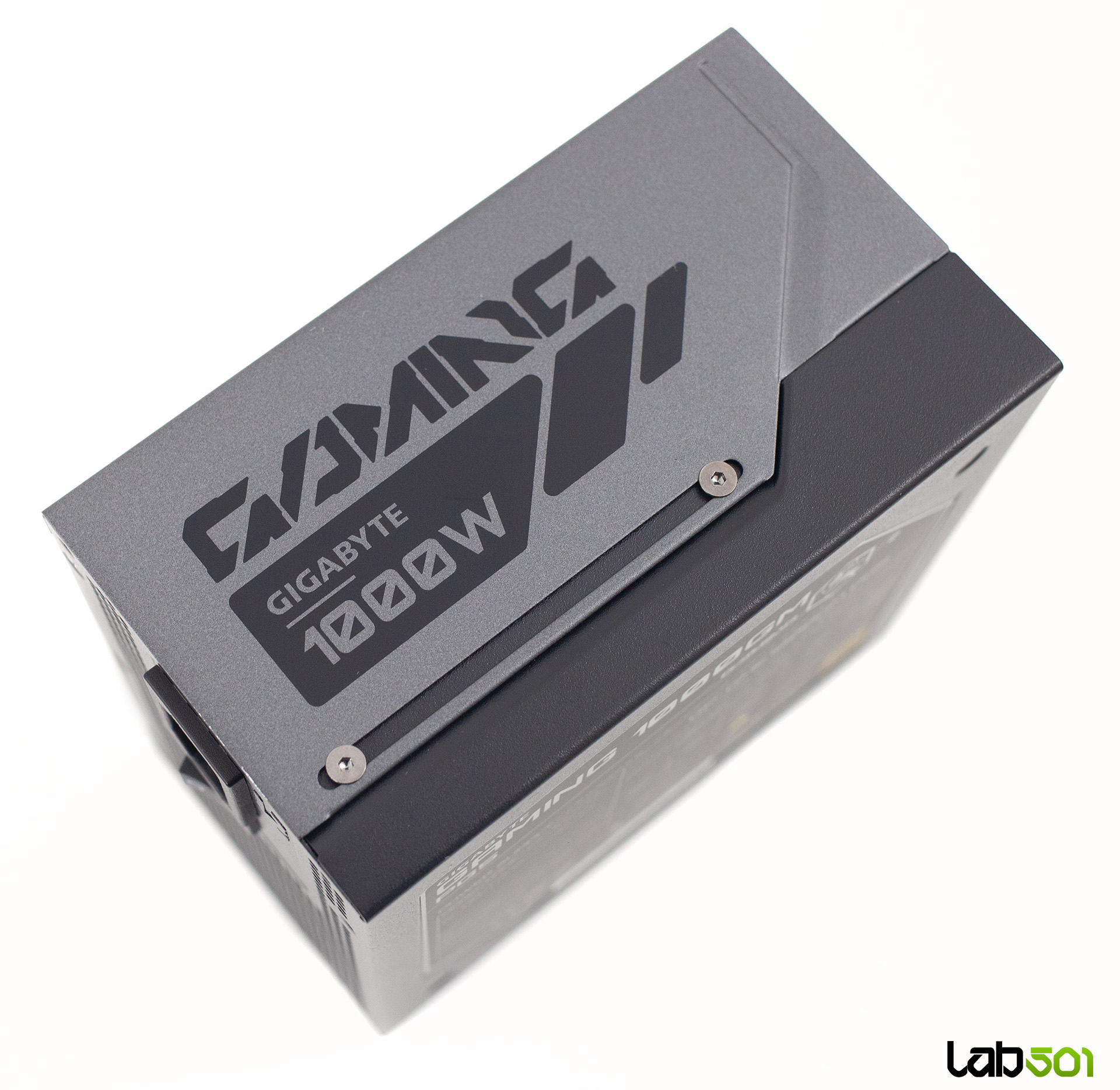

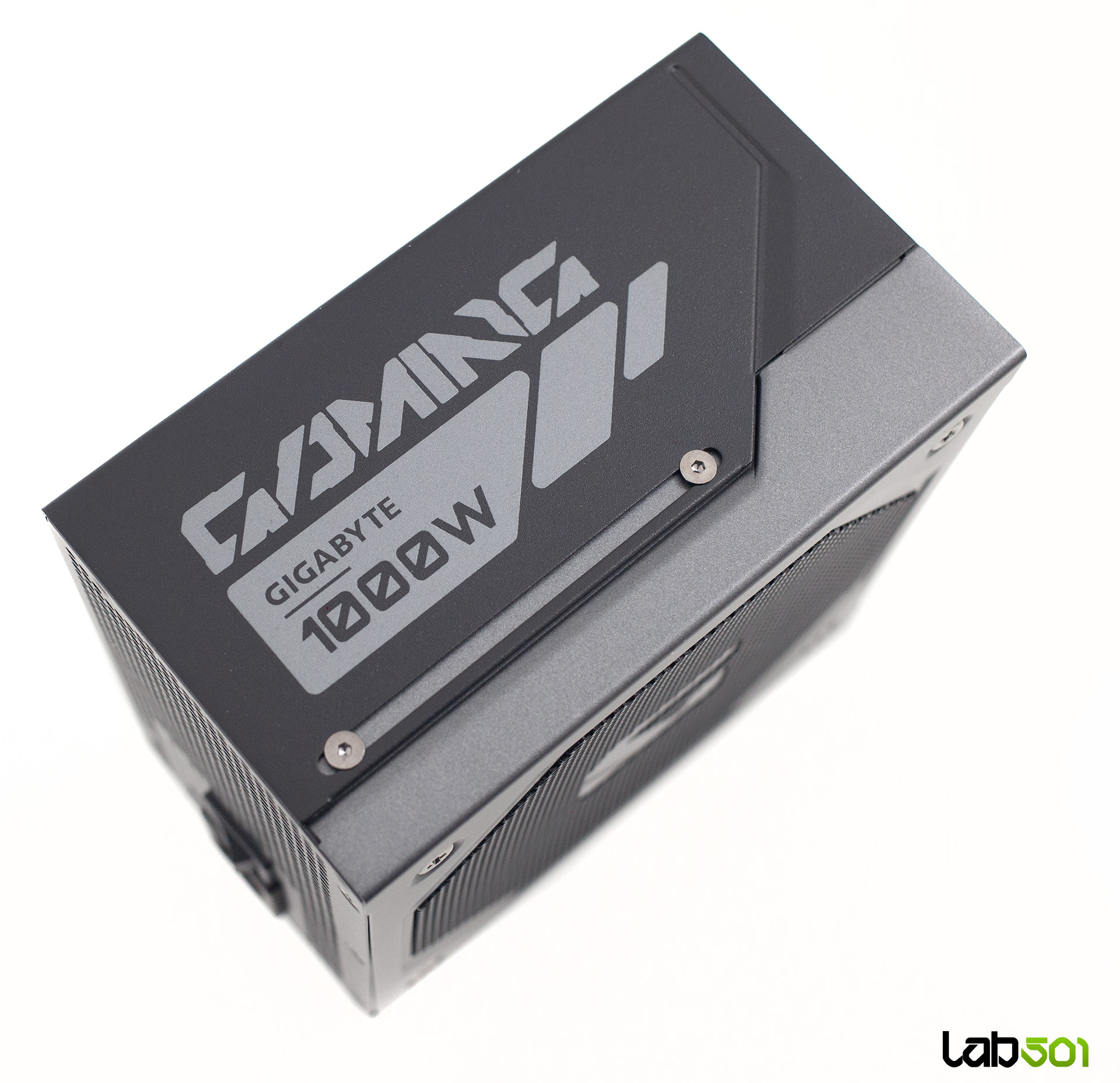

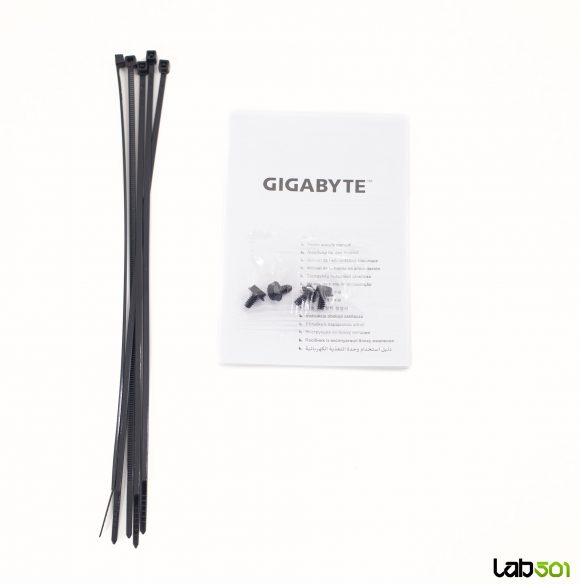

In pachetul lui GIGABYTE GAMING 1000GM PG5 vom gasi sursa propriu-zisa, manualul utilizatorului, suruburile pentru prindere, cateva zip-ties, cablurile modulare si cablul de alimentare. Sursa are un design simplu si elegant, culoarea predominanta fiind griul, completat de accente negre. Pe ambele laterale gasim numele seriei din care face parte, in timp ce specificatiile electrice sunt inscriptionate pe partea opusa ventilatorului.

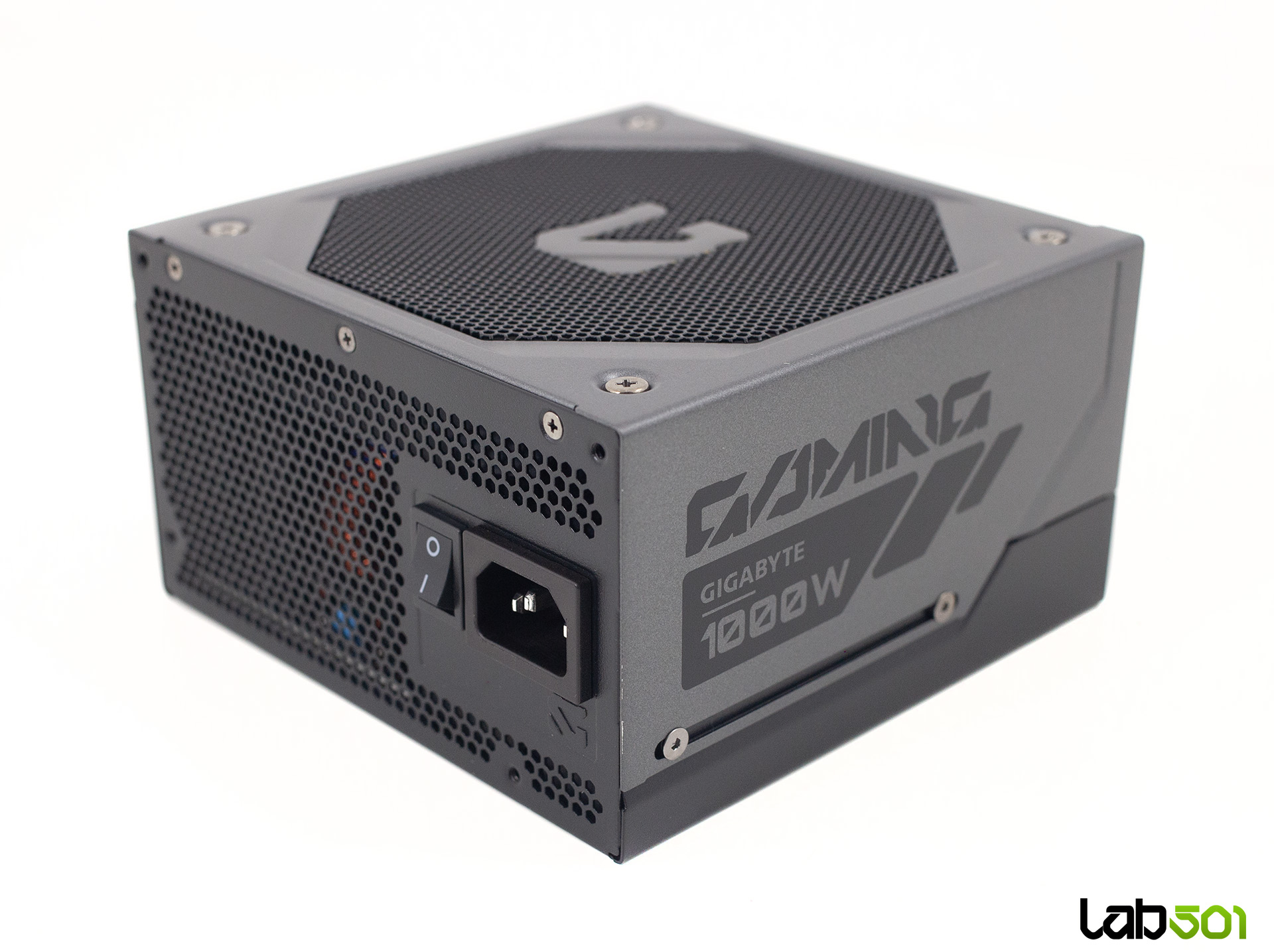

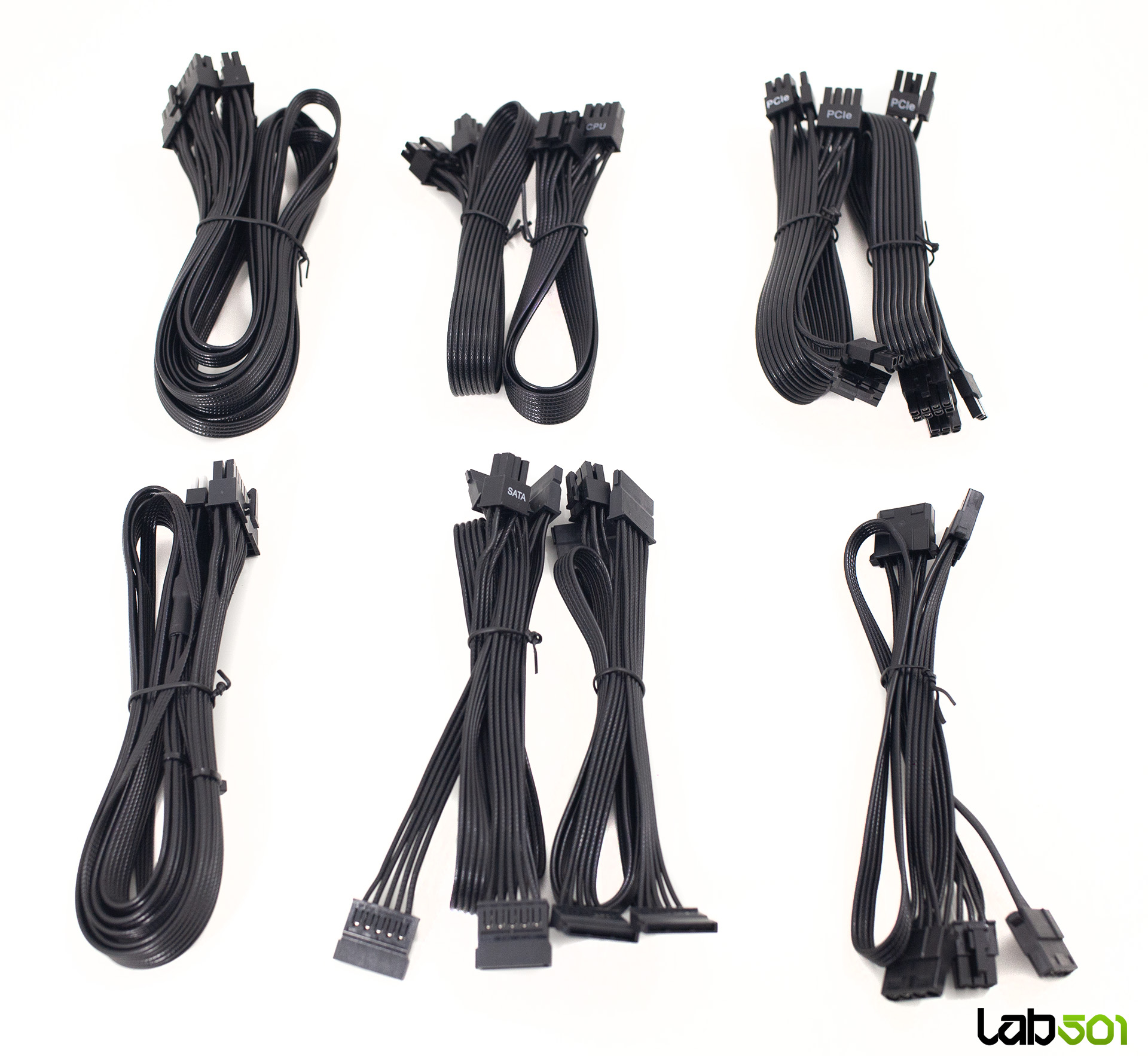

In partea din spate avem butonul On / Off si conectorul de alimentare IEC C14. Cablurile sursei sunt de tip panglica, inclusiv cablul 12V-2×6, acesta fiind echipat suplimentar cu un heatshrink amplasat aproape de conectorul care intra in placa video. Acesta adaposteste un termistor menit sa masoare temperatura cablului si sa limiteze puterea la 150W in cazul in care este depasit pragul setat din fabrica, mai exact 80°C.

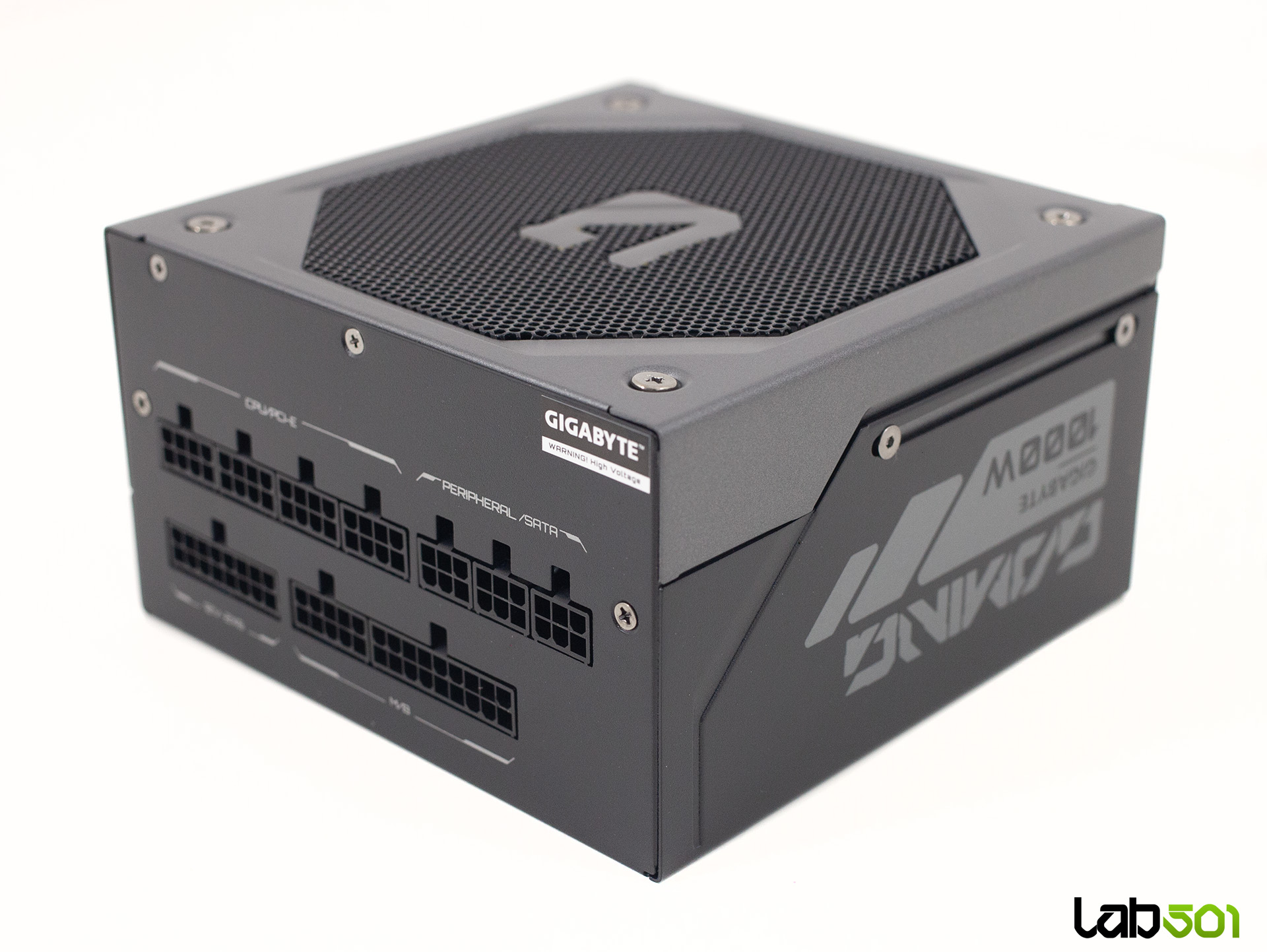

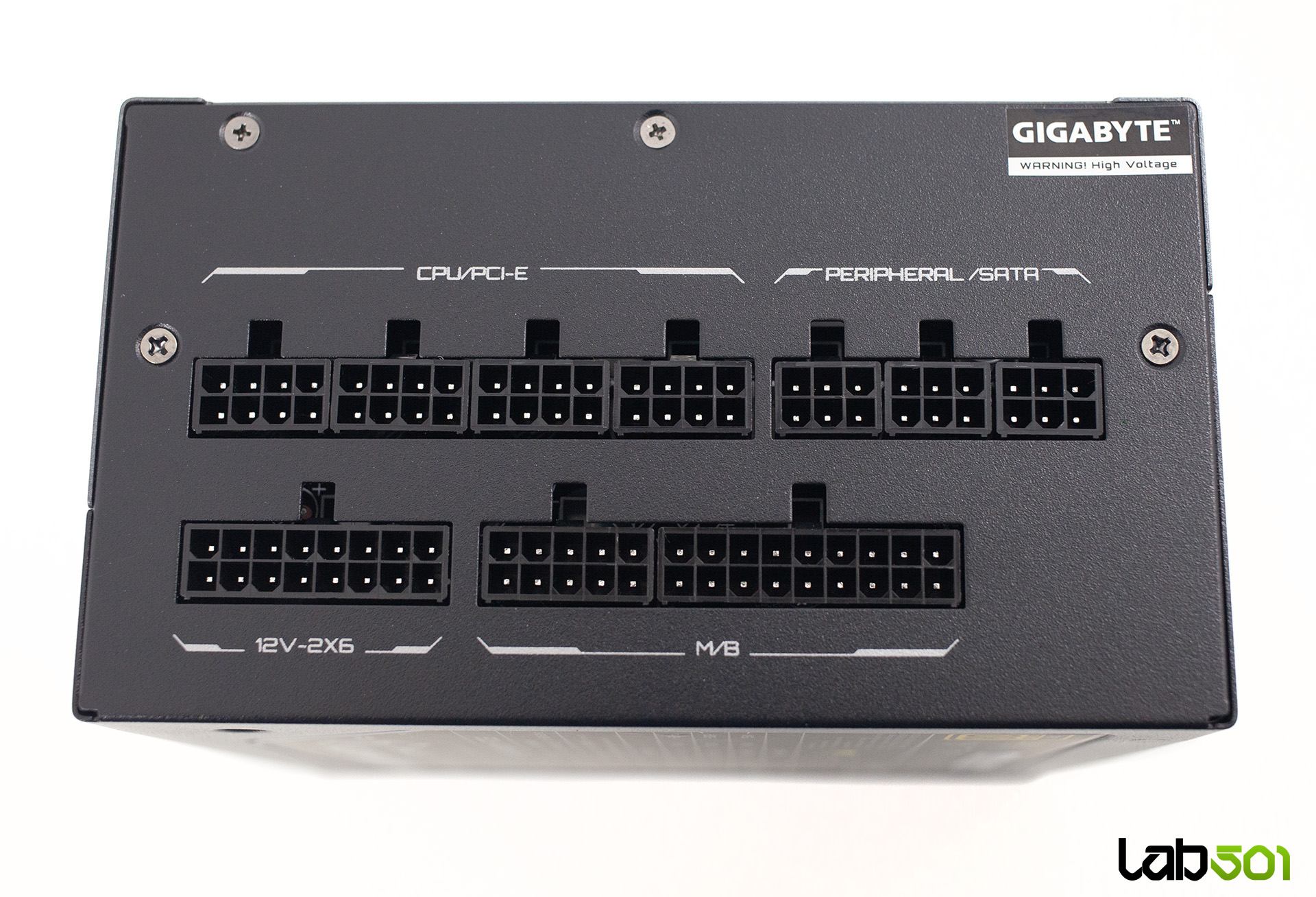

GIGABYTE GAMING 1000GM PG5 are o arhitectura complet modulara, iar repartitia si lungimea cablurilor pot fi vazute in tabelele de mai jos:

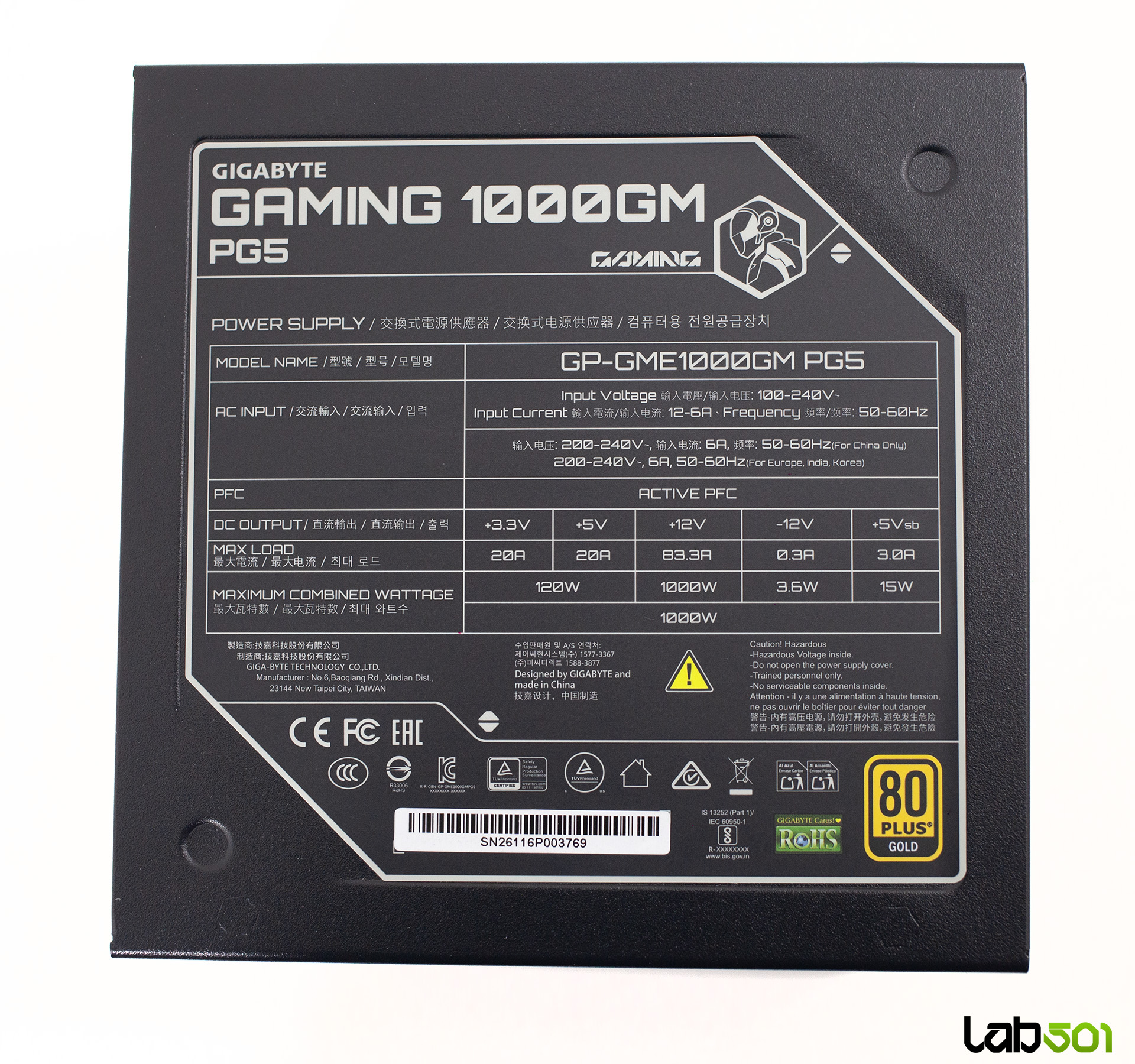

Pe una dintre lateralele sursei gasim eticheta cu specificatiile electrice. Linia de +12V are o configuratie single-rail, putand furniza un maximum de 83.3A, respectiv intreaga putere a sursei, adica 1000W. Rail-urile de +3.3V si +5V sunt derivate DC-to-DC din +12V, fiind cotate la un maximum de 25A fiecare. Impreuna, acestea pot livra cel mult 120W, o valoare absolut suficienta in conditiile in care, in sistemele moderne, principalii consumatori sunt alimentati de pe linia de +12V.
