Analiza interioara

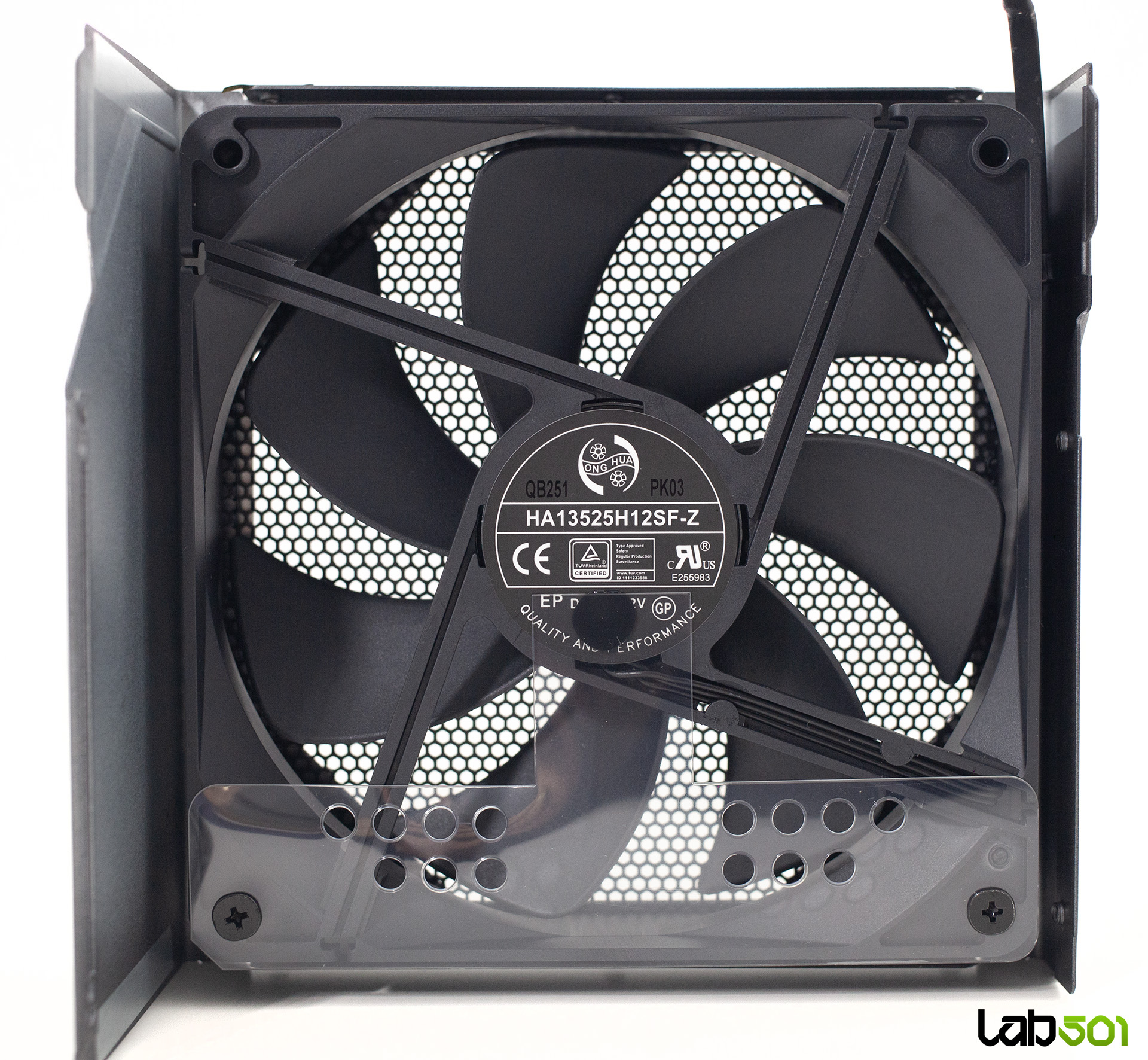

Ventilatorul de 135 mm poarta codul HA13525H12SF-Z, este fabricat de Hong Hua si este echipat cu lagar pe lichid (FDB), avand o turatie maxima de 2300 RPM. Acesta beneficiaza si de un mod pasiv de functionare, in care ventilatorul ramane oprit la incarcari de pana la 40%, contribuind astfel la reducerea nivelului de zgomot in scenarii uzuale de utilizare, unde consumul sistemului nu se apropie de limita maxima a sursei.

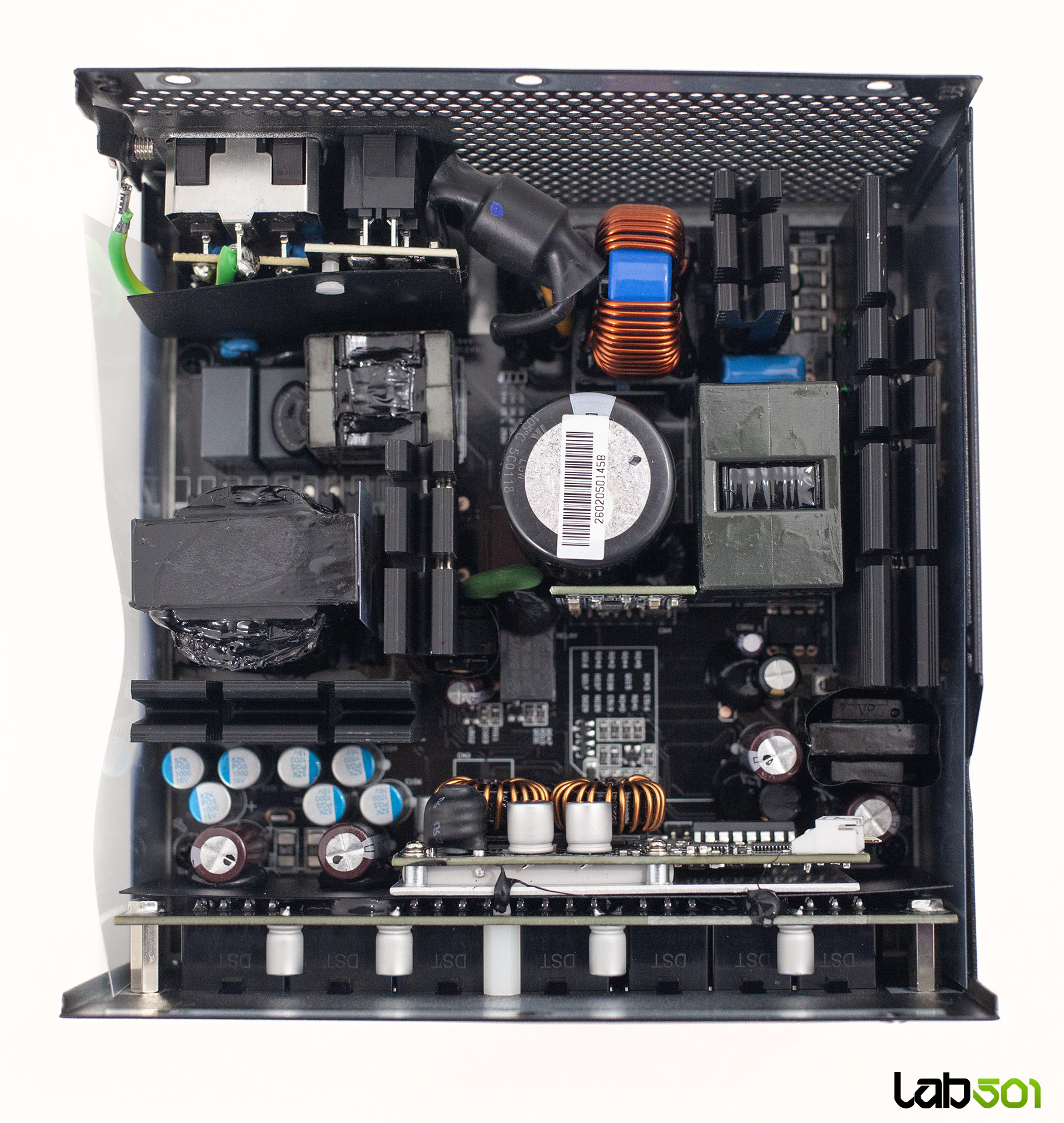

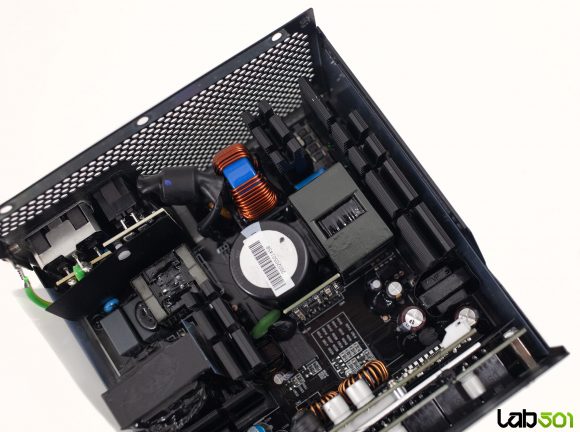

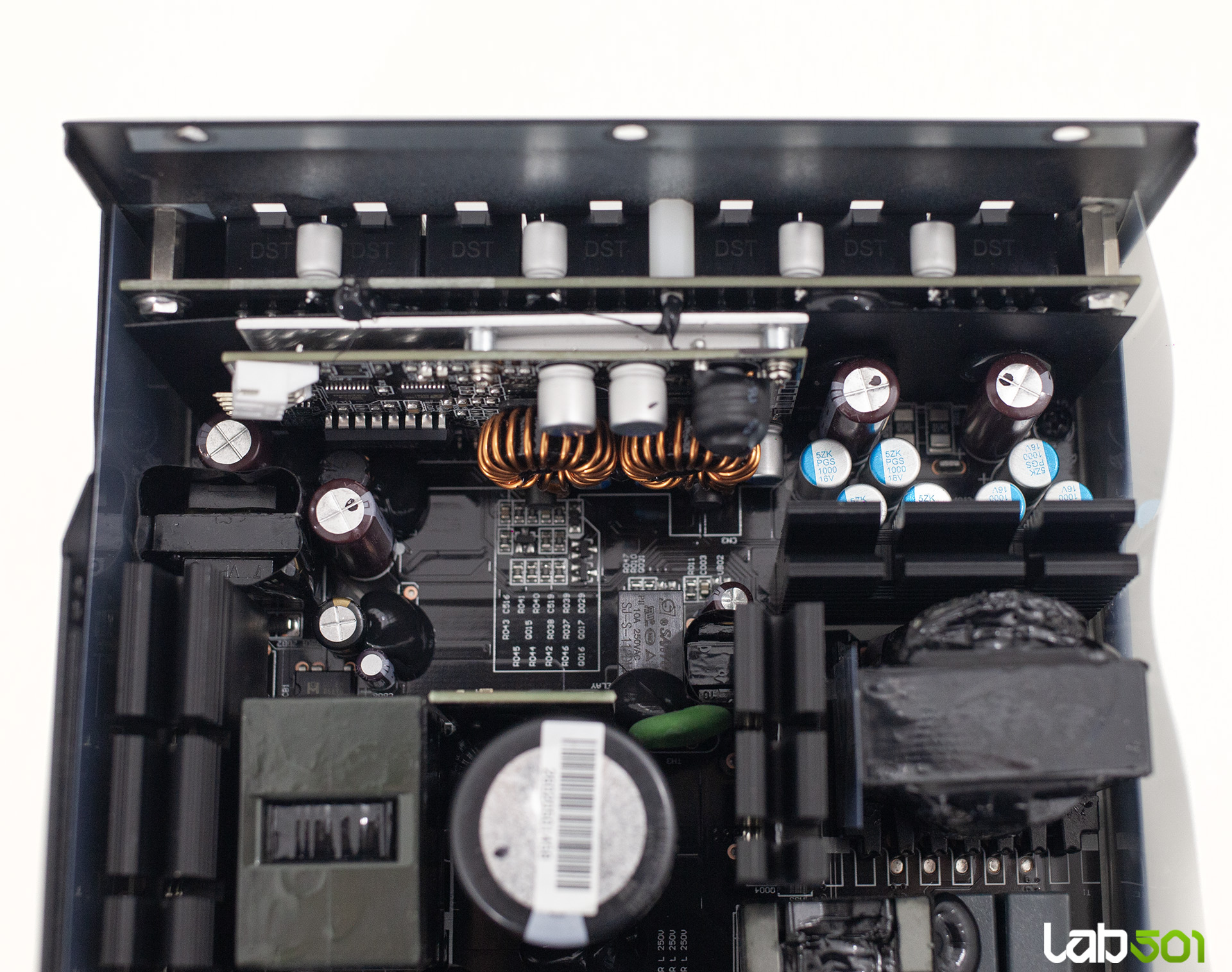

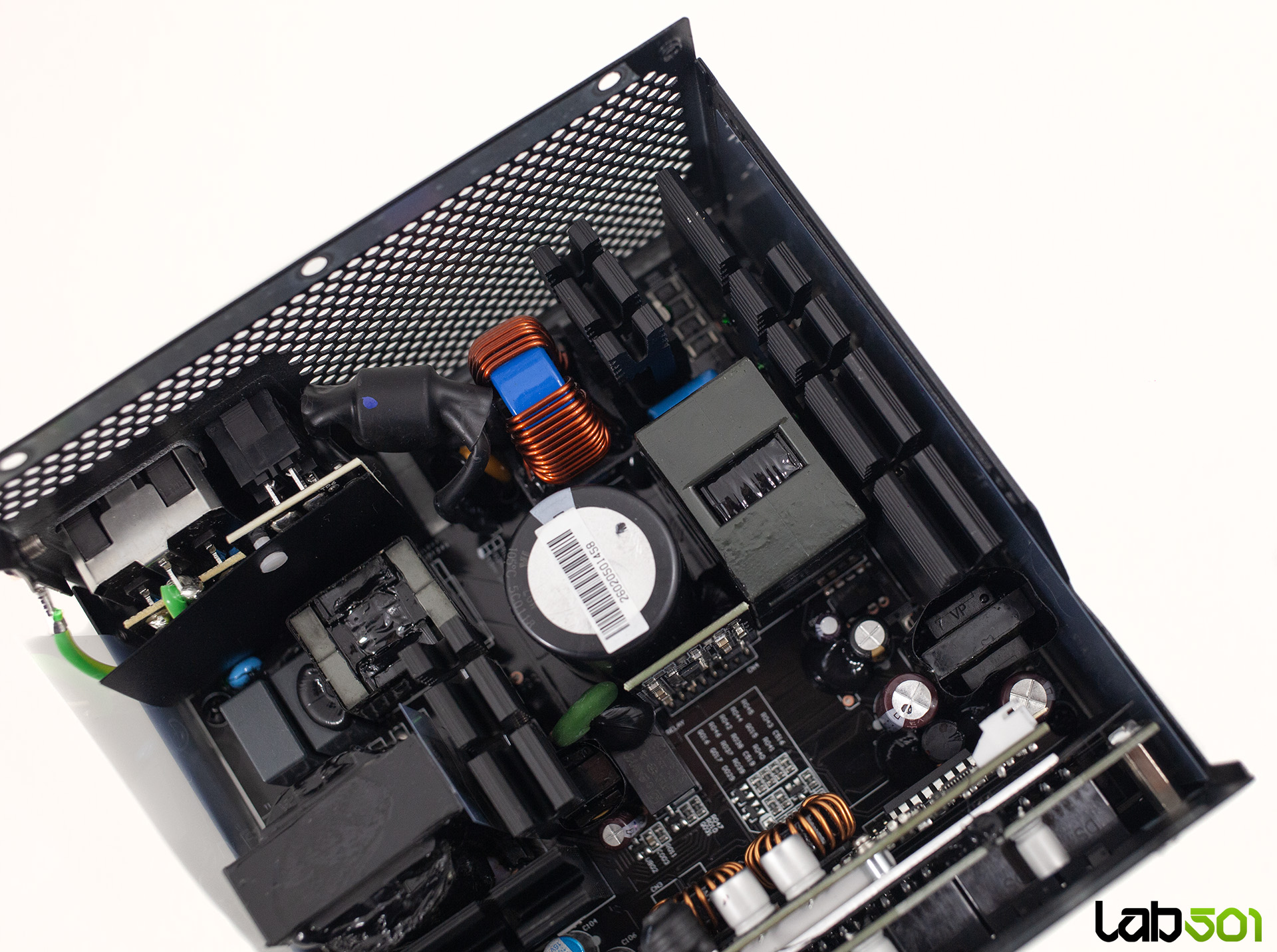

Desi nu avem o confirmare oficiala, electronica din interior pare sa fie fabricata de MEIC, un producator nu foarte cunoscut noua, insa preferat de GIGABYTE pentru majoritatea surselor dezvoltate in ultima perioada, inclusiv UD1300GM PG5, model pe care l-am testat in urma cu ceva timp. Asa cum era de asteptat in cazul unei surse certificate 80 PLUS Gold, pentru a creste eficienta si stabilitatea tensiunilor, GIGABYTE GAMING 1000GM PG5 foloseste conversie DC-DC pentru rail-urile de +3.3V si +5V, acestea fiind derivate din rail-ul principal de +12V. Cele doua VRM-uri sunt amplasate vertical pe PCB-ul principal, paralel cu placa din spate, care gazduieste conectorii modulari.

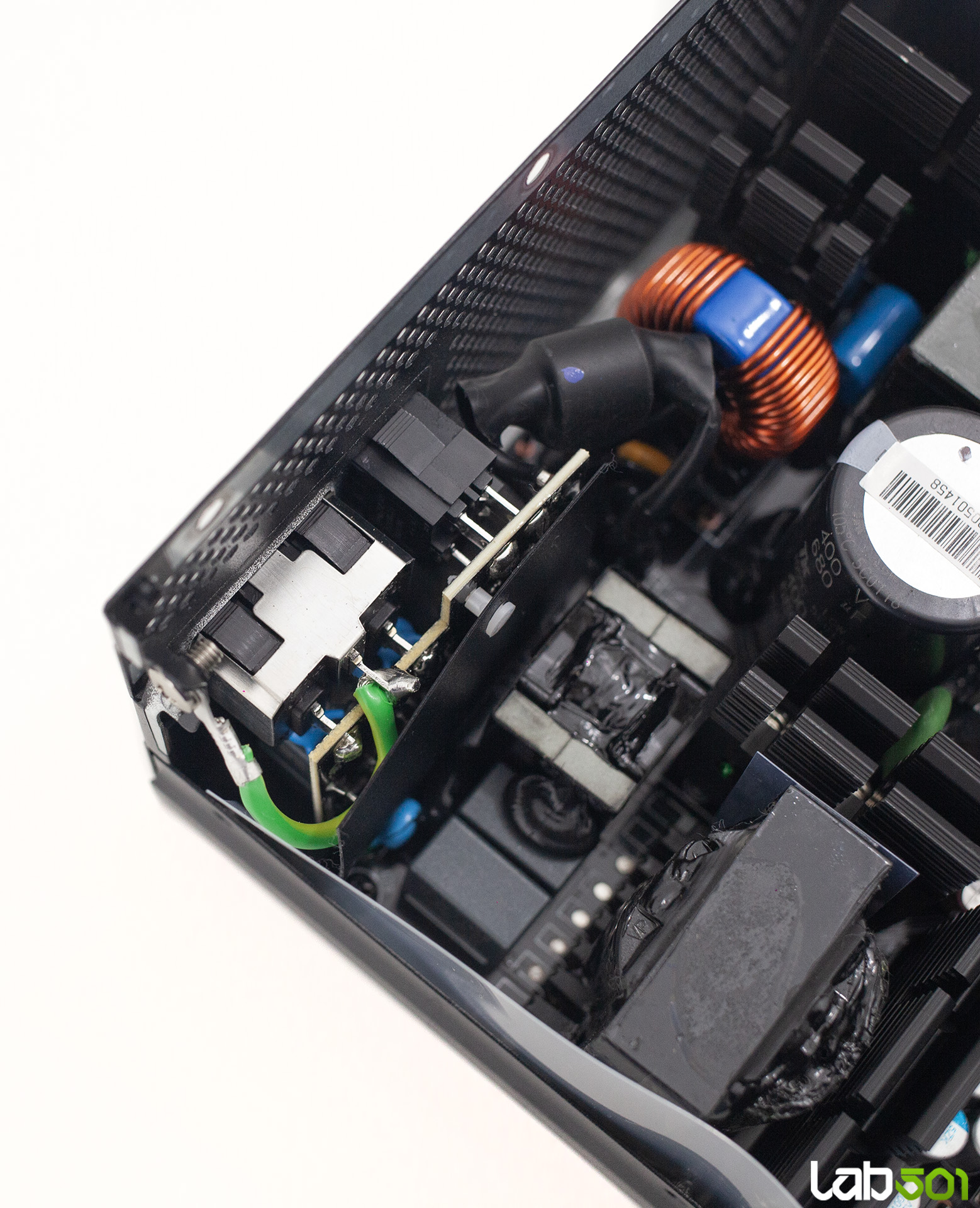

Filtrul de intrare include toate componentele necesare: patru condensatori de tip Y, trei condensatori de tip X, un circuit de descarcare pentru un mic plus de eficienta, bobina cu ferita, siguranta fuzibila, un varistor (MOV), precum si doua bobine de rejectie in mod comun (CM) pentru filtraj. Pentru protectia la supracurent, in etajul de filtrare avem si un releu impreuna cu un termistor NTC, prin urmare stam destul de bine la acest capitol.

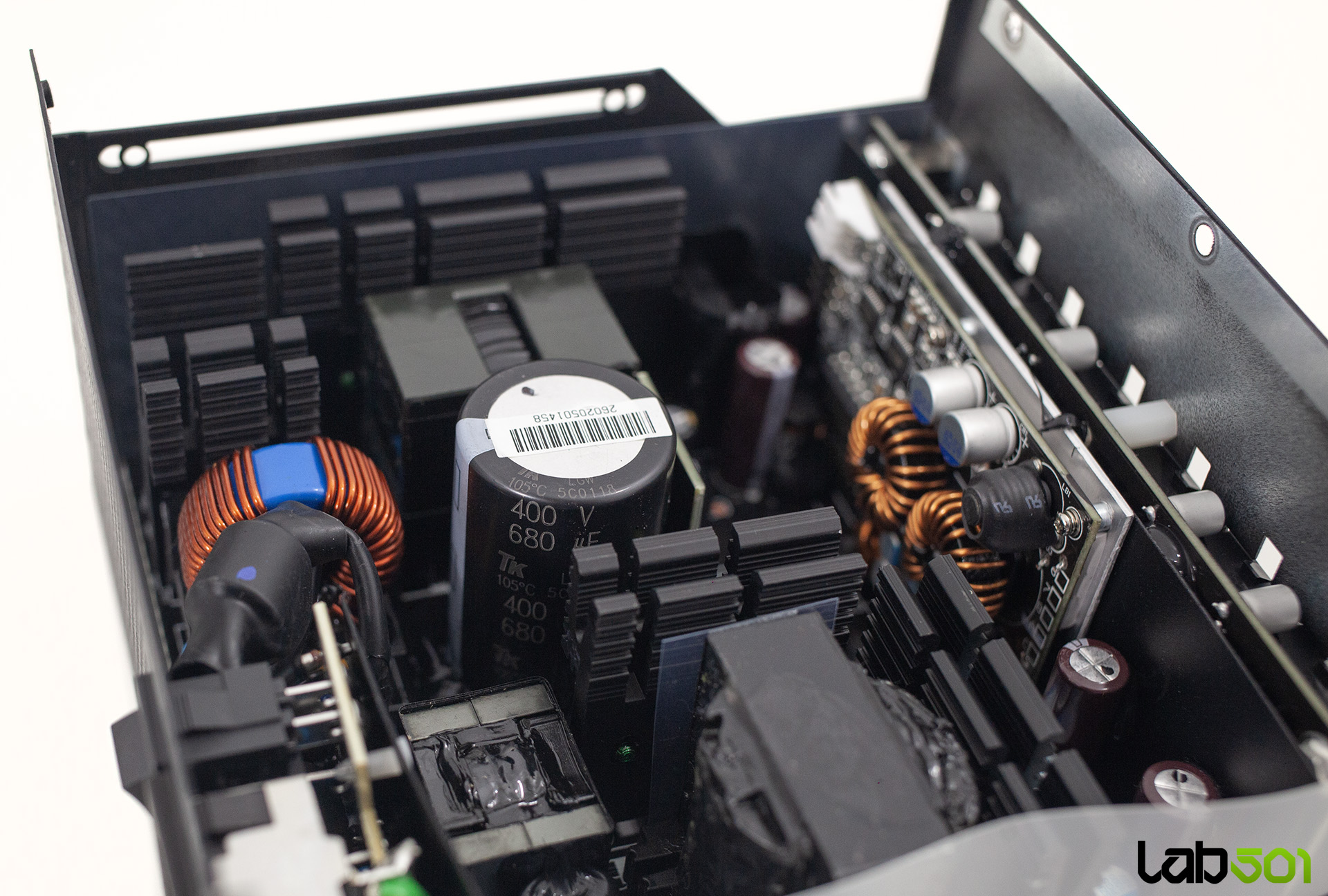

Condensatorul electrolitic folosit in primar este fabricat de producatorul japonez TK, face parte din seria LGW si are specificatii de 680uF / 400V, fiind certificat pentru functionare la 105°C. In secundar avem condensatori electrolitici de la acelasi producator, din seria LWD, precum si condensatori polimerici TK, din seriile PGS si PLP. Calitatea componentelor si a PCB-ului este ridicata, motiv pentru care ma bucur sa vad ca si producatori mai putin cunoscuti, cum este MEIC, pot oferi o implementare solida, bine executata si potrivita pentru o sursa moderna din aceasta clasa.
