Analiza interioara

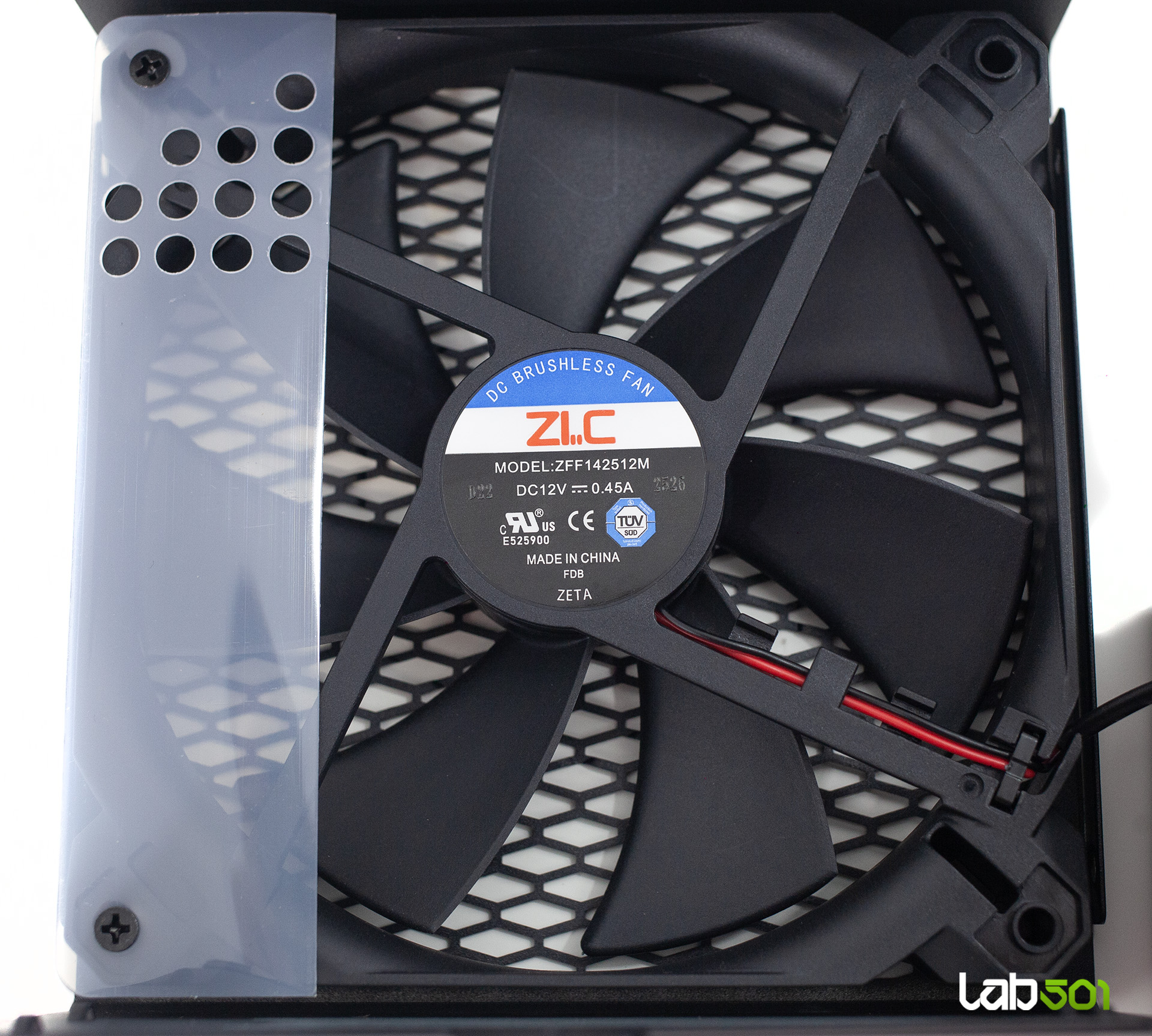

Racirea este asigurata de un ventilator ZIC ZFF142512M, cu diametrul de 140mm, sapte pale si lagar FDB. Acesta este alimentat la 12V si are un curent nominal de 0.45A. Comportamentul sau este controlat de controller-ul integrat in sursa si de profilul selectat prin comutatorul ECO, descris in pagina anterioara.

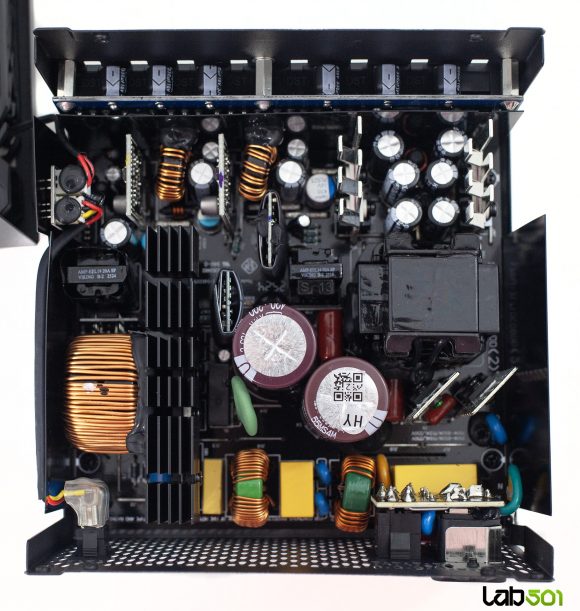

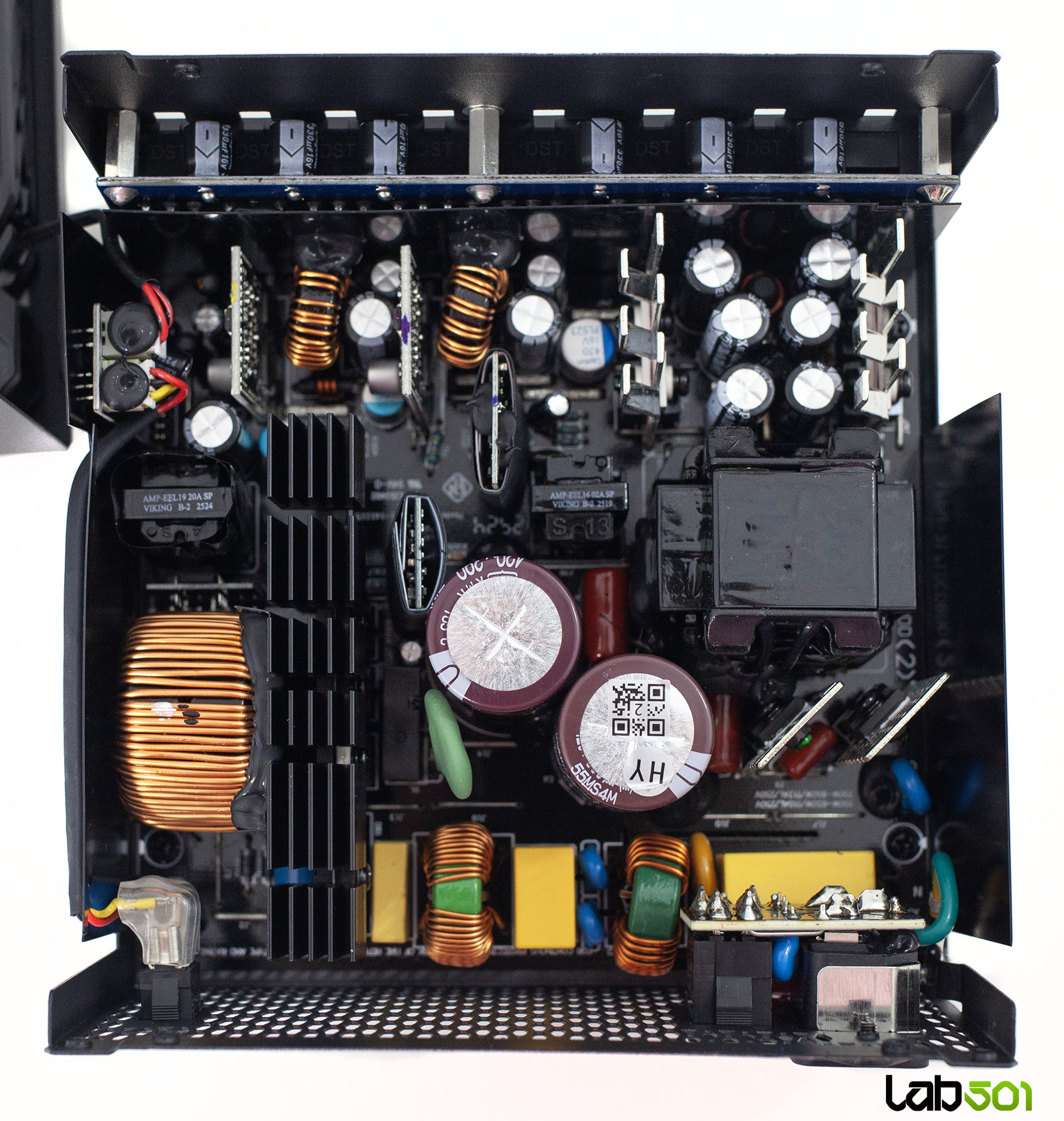

SuperFlower utilizeaza o platforma proprie, cu PFC activ si convertor rezonant LLC in configuratie half-bridge in primar. In secundar, linia de +12V foloseste redresare sincrona, iar tensiunile de +5V si +3.3V sunt obtinute prin conversie DC-DC. Aceasta arhitectura permite reglarea independenta a liniilor minore, fiind potrivita pentru sistemele actuale, in care cea mai mare parte a consumului este concentrata pe +12V.

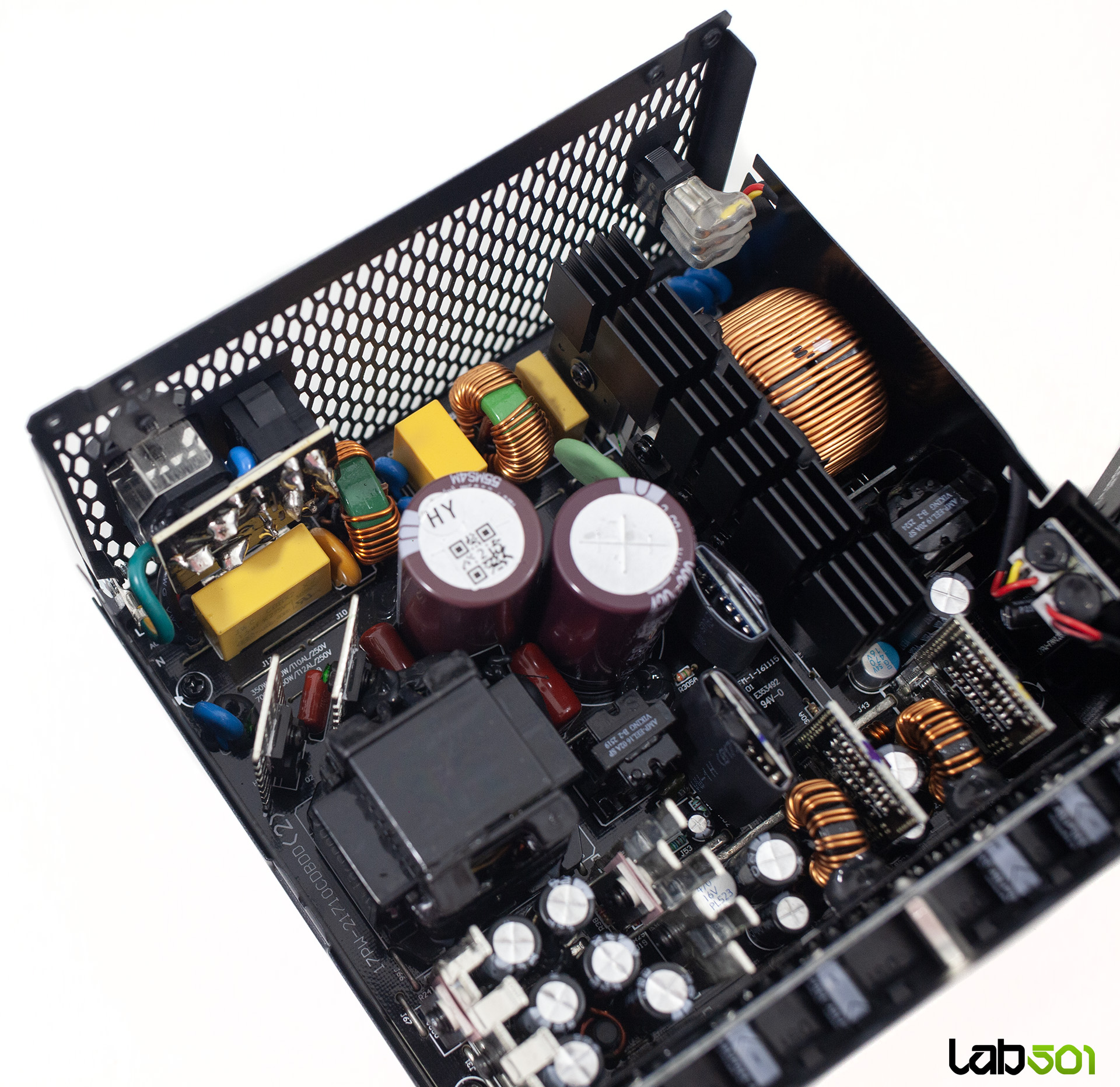

Filtrul EMI include patru condensatori de tip Y, trei condensatori de tip X, doua bobine pentru filtrarea perturbatiilor de mod comun (CM) si un varistor MOV pentru protectie la impulsuri de supratensiune. Limitarea curentului de pornire este realizata cu ajutorul unui termistor NTC, suntat dupa pornire de contactele unui releu de bypass. Aceasta solutie limiteaza curentul absorbit la incarcarea initiala a condensatorilor, reducand ulterior pierderile in regim normal de functionare.

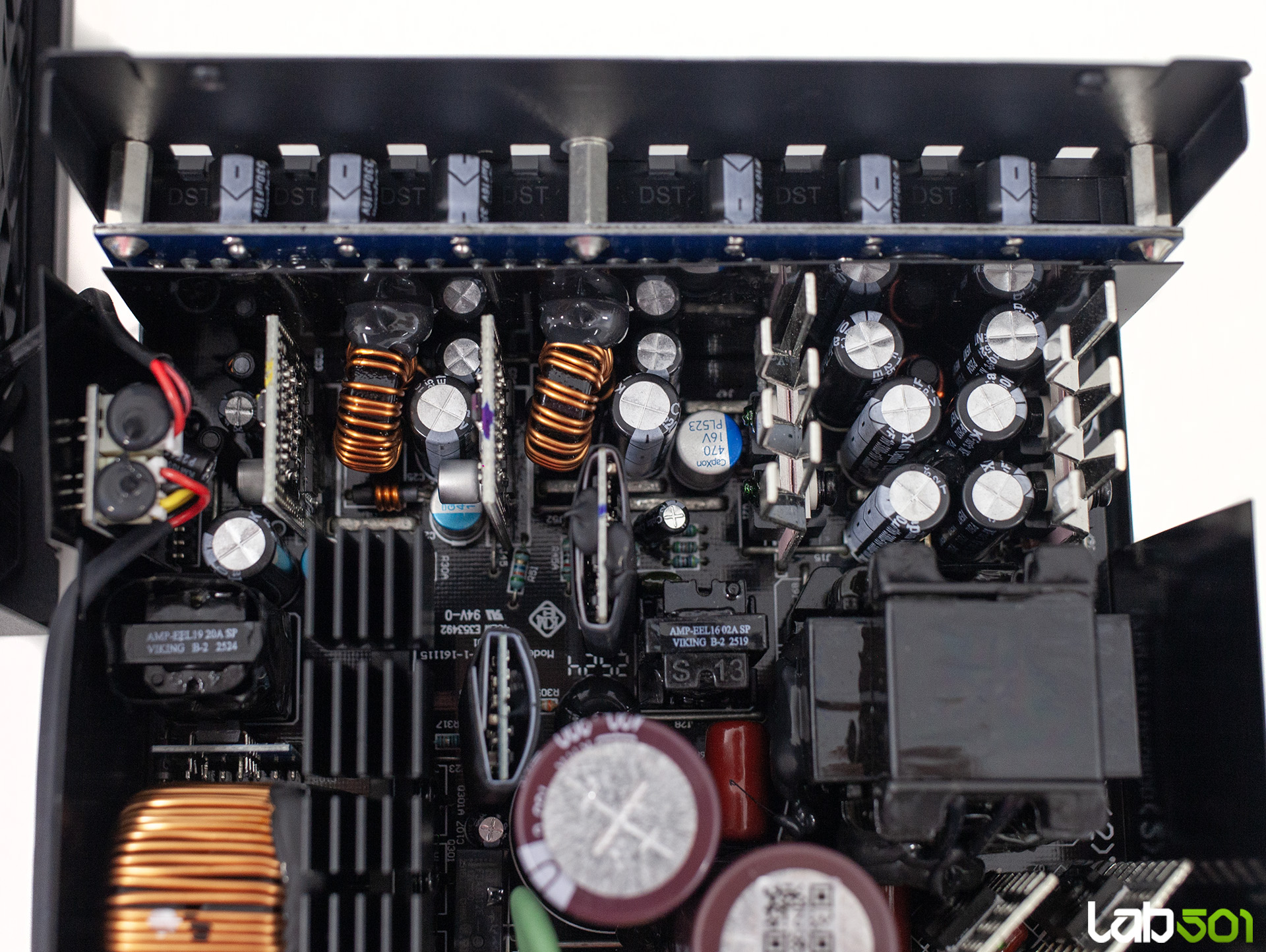

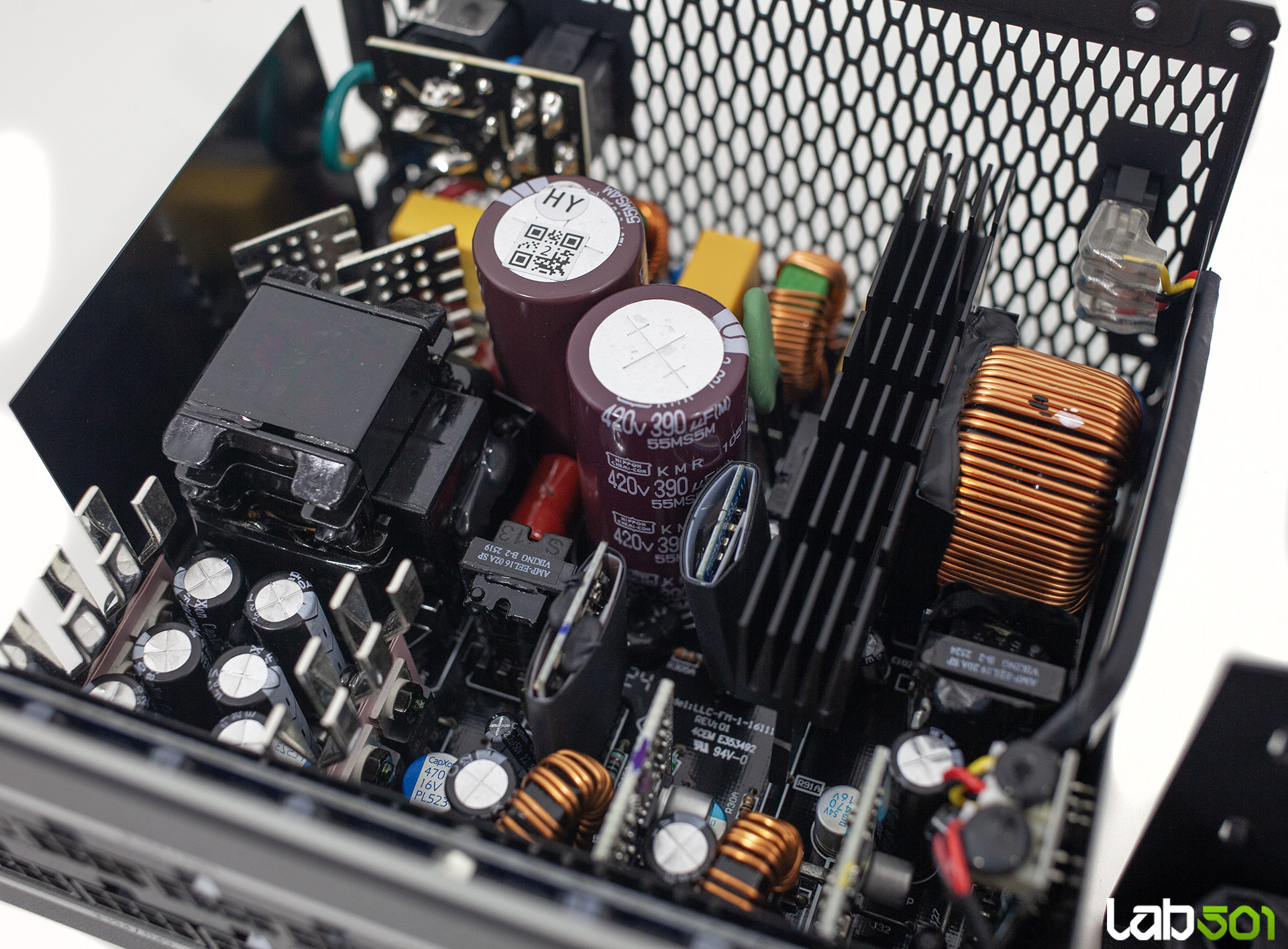

Filtrarea primara este asigurata de doi condensatori Nippon Chemi-Con din seria KMR, fiecare cu o capacitate de 390uF si o tensiune nominala de 420V, specificati pentru temperaturi de pana la 105°C. Capacitatea totala este de 780uF, suficienta pentru asigurarea unui hold-up time conform cerintelor standardului ATX 3.1. In secundar gasim condensatori electrolitici CapXon din seria KF, alaturi de condensatori polimerici ai aceluiasi producator, inclusiv in zona convertoarelor DC-DC.

SuperFlower combina astfel condensatori japonezi in primar cu modele taiwaneze in secundar. Fiabilitatea ansamblului depinde atat de selectia componentelor, cat si de dimensionarea circuitelor si de temperaturile de functionare. Protectiile declarate de producator includ OCP, OVP, UVP, OPP, SCP si OTP, pentru supracurent, supratensiune, subtensiune, supraputere, scurtcircuit si supratemperatura. Haideti sa vedem, in pagina urmatoare, cum se comporta SuperFlower Leadex III Gold ATX 3.1 850W in testele noastre!
