SoftTube si adaptoare unghiulare

Toate componentele Apex Grip analizate in acest articol sunt construite din alama, folosesc filet G1/4 si beneficiaza de finisaj negru, respectiv de insertia din silicon specifica familiei. Diametrul exterior al corpurilor variaza intre 19.4 si 20.1mm, ceea ce permite pastrarea unui aspect unitar atunci cand mai multe elemente sunt combinate. Filetele exterioare au o lungime declarata de 5mm, o valoare uzuala pentru componentele destinate circuitelor de watercooling.

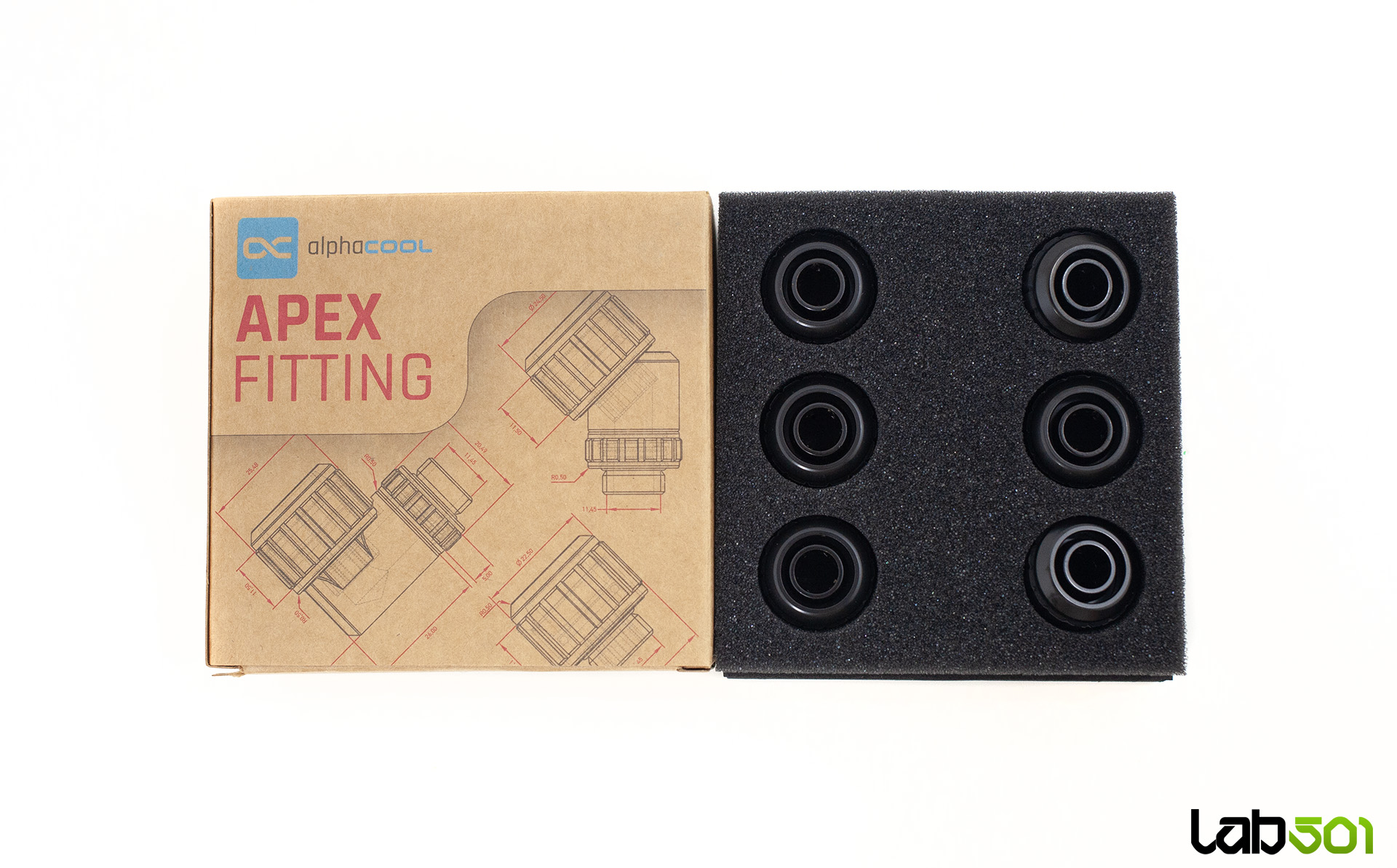

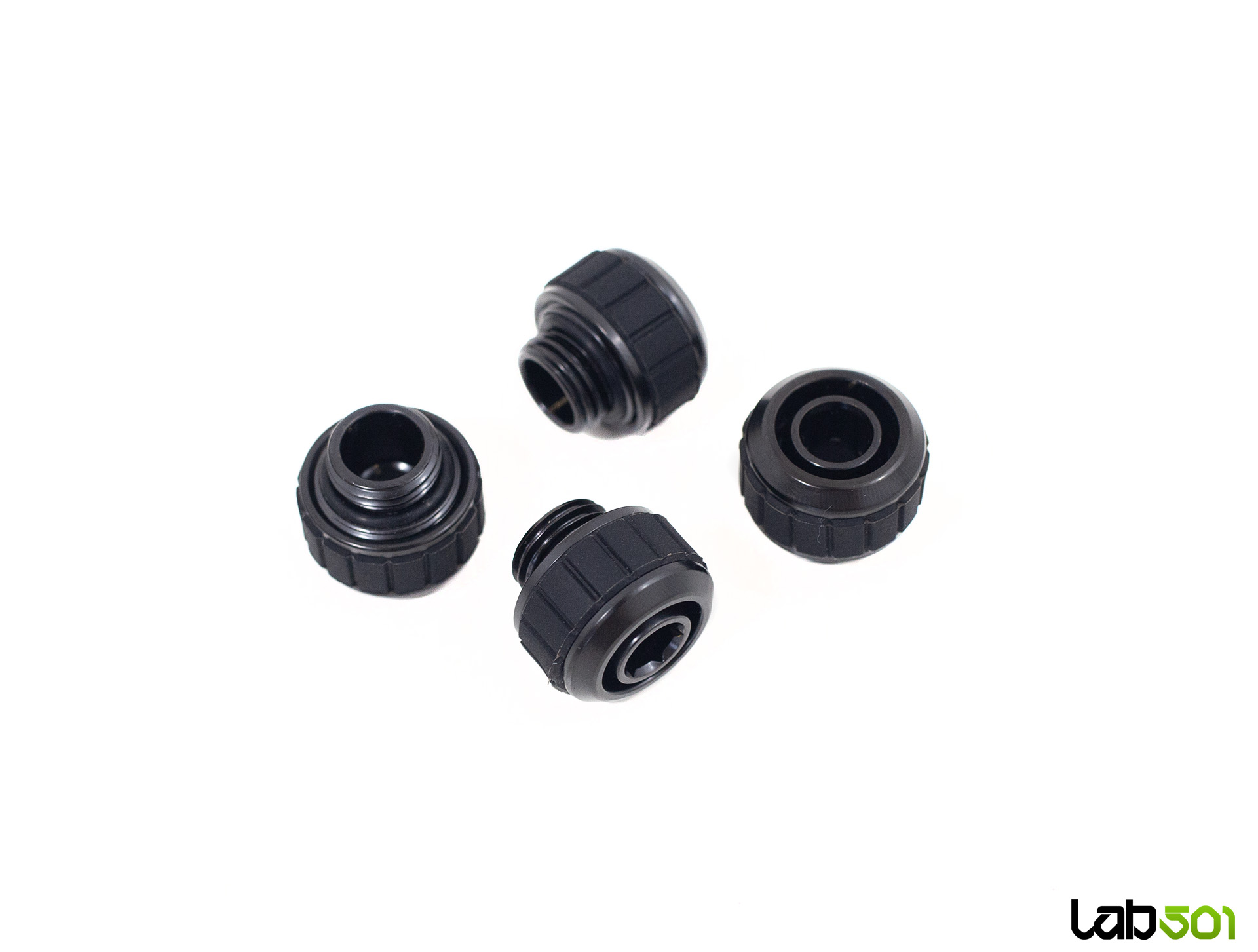

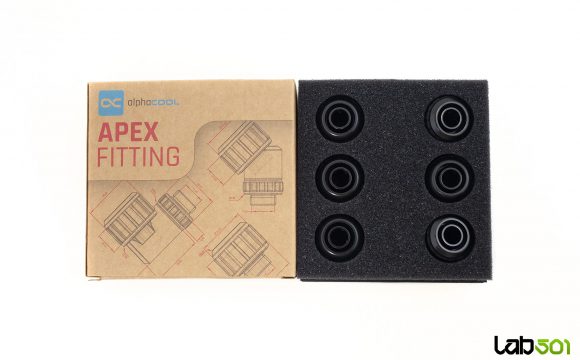

Punctul de plecare al configuratiei noastre este Alphacool Apex Grip SoftTube 13/10mm G1/4 Black, comercializat sub codul 14920 intr-un set de sase bucati. Fitting-ul este destinat furtunurilor cu diametrul exterior de 13mm si diametrul interior de 10mm, are o inaltime de 18.5mm si un diametru exterior de 20mm.

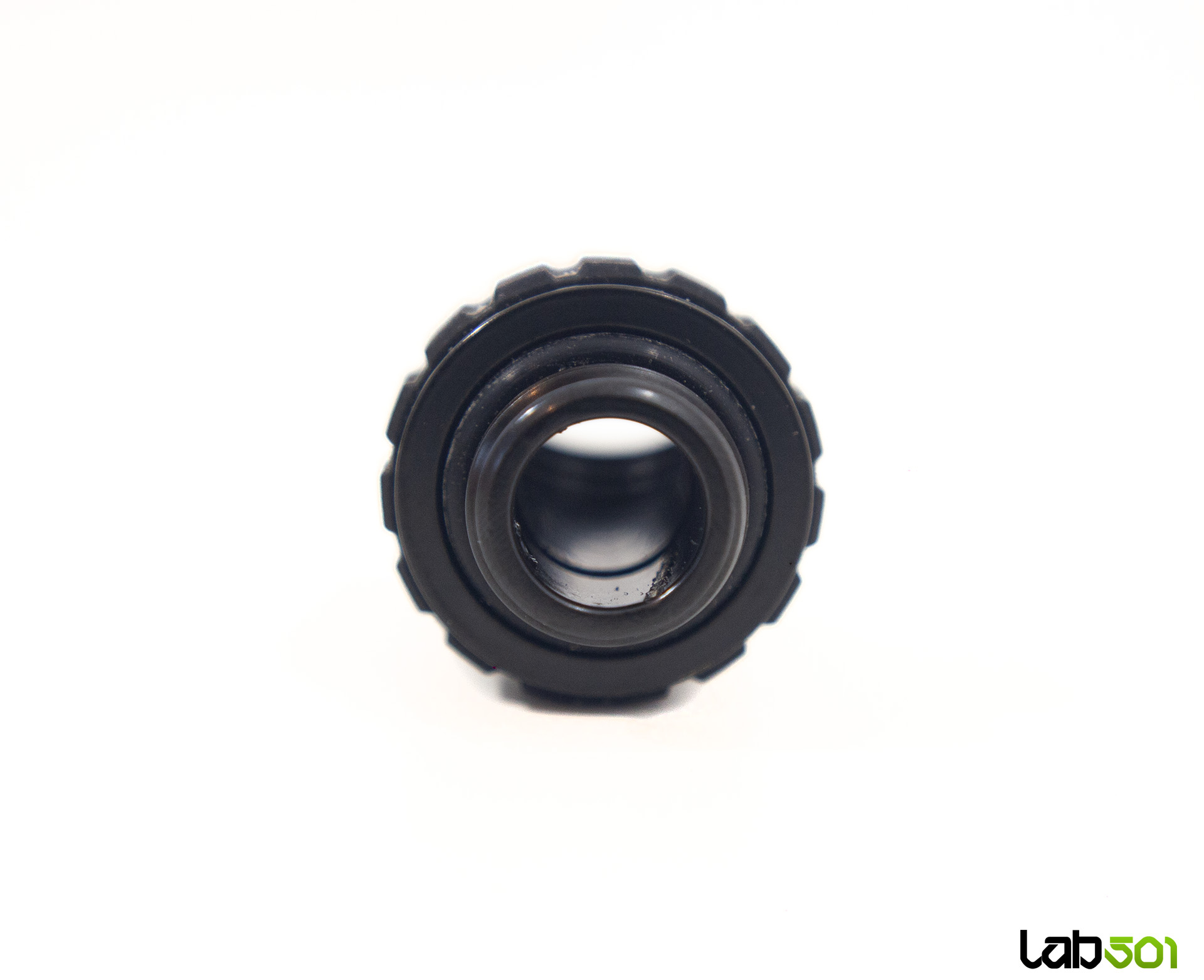

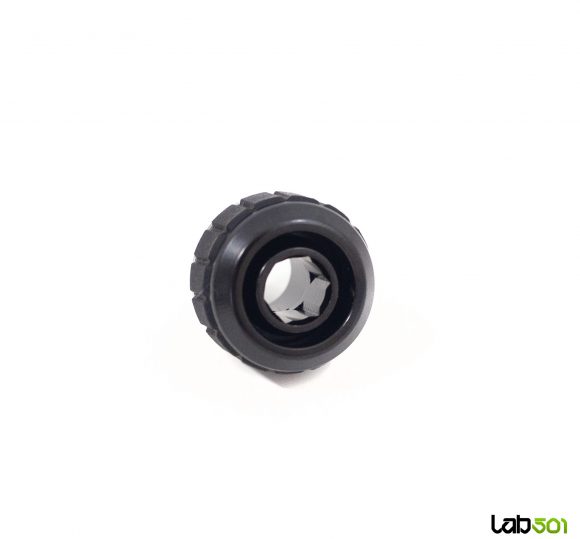

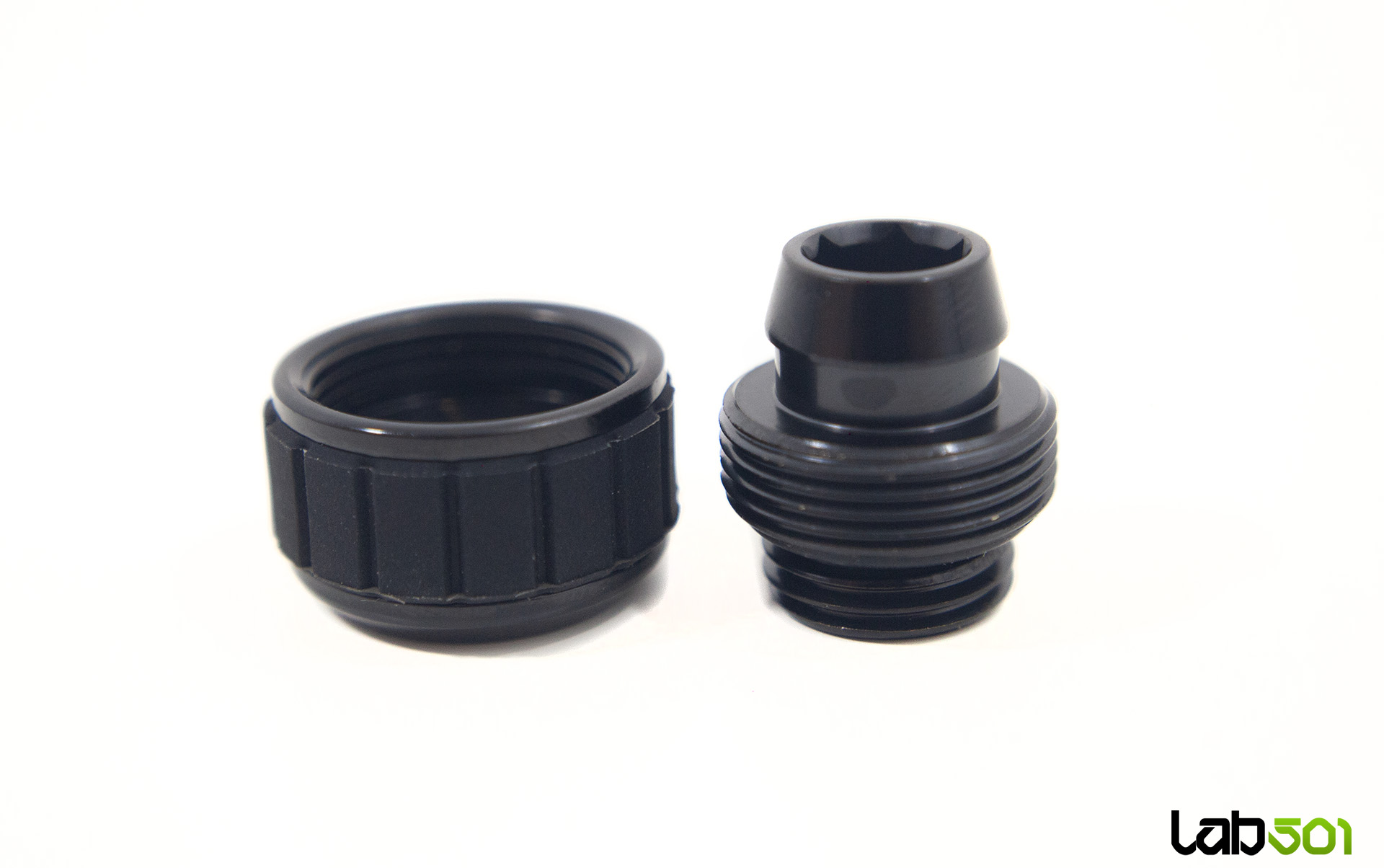

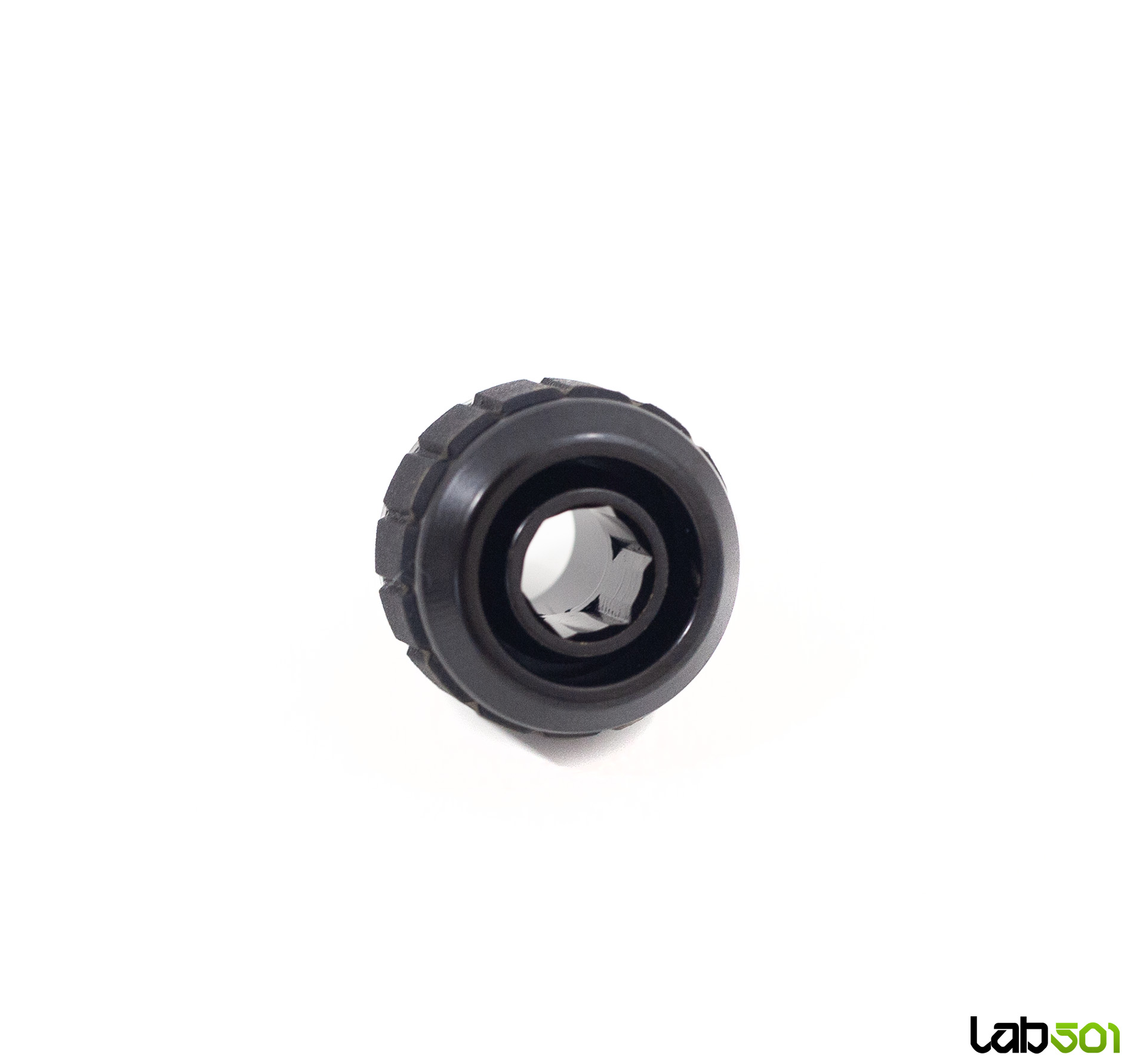

Constructia este cea clasica pentru un fitting de compresie SoftTube: furtunul este introdus peste stutul central, iar inelul exterior se infileteaza pe corp si il fixeaza. Insertia din silicon este integrata in zona de prindere a inelului, adica exact pe suprafata asupra careia se aplica forta in timpul strangerii. Garnitura aflata la baza filetului G1/4 realizeaza etansarea pe suprafata plana din jurul portului, filetul avand rolul de a mentine presiunea necesara asupra acesteia.

Alegerea dimensiunii 13/10mm este potrivita pentru un sistem construit in jurul furtunului EPDM, unde flexibilitatea si usurinta interventiilor ulterioare sunt mai importante decat expunerea lichidului sau traseele perfect rectilinii asociate tuburilor rigide. Seria Apex Grip include si versiuni SoftTube 16/10mm, respectiv fitting-uri HardTube pentru tuburi cu diametrul exterior de 13 sau 16mm, pastrand acelasi limbaj de design.

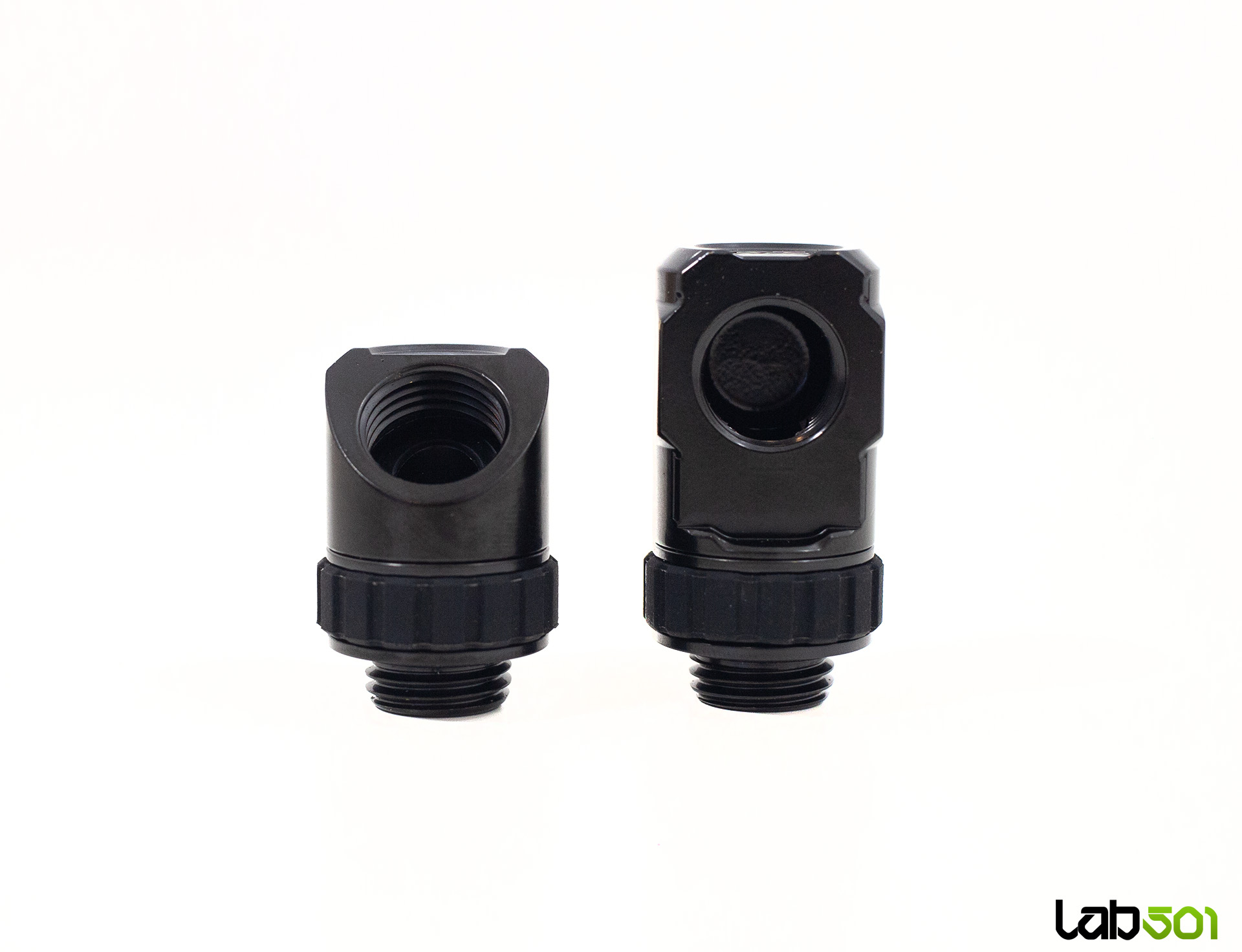

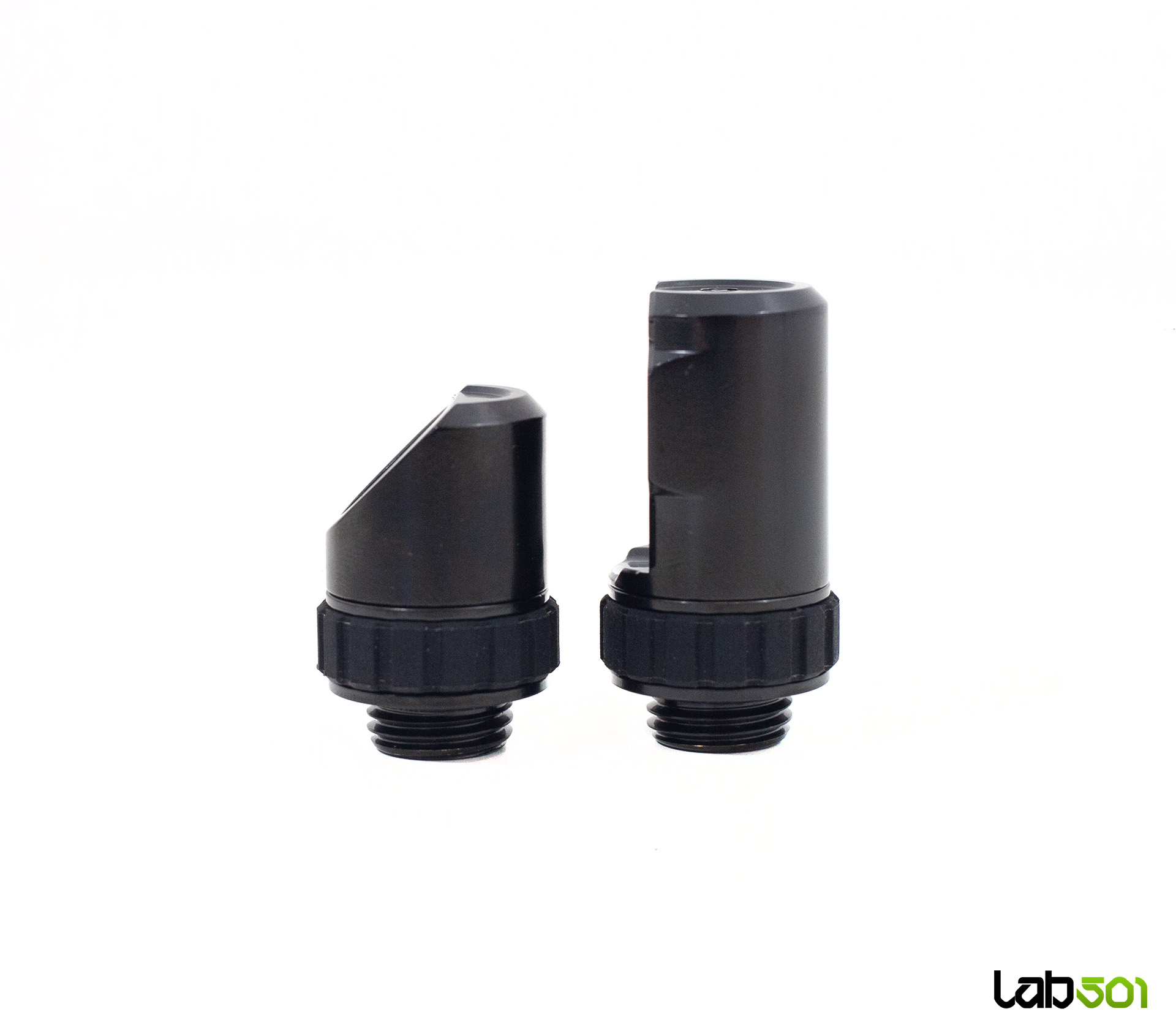

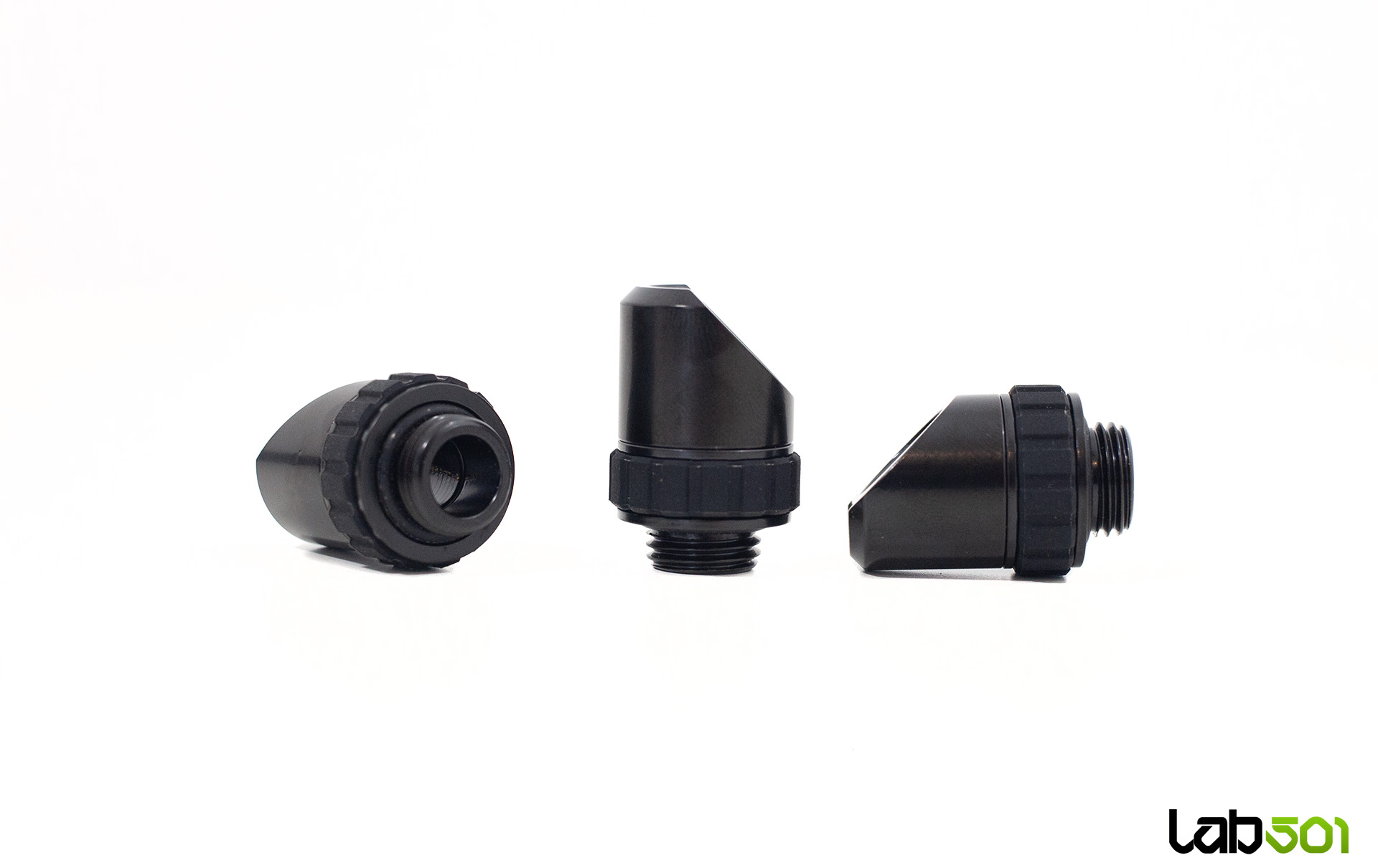

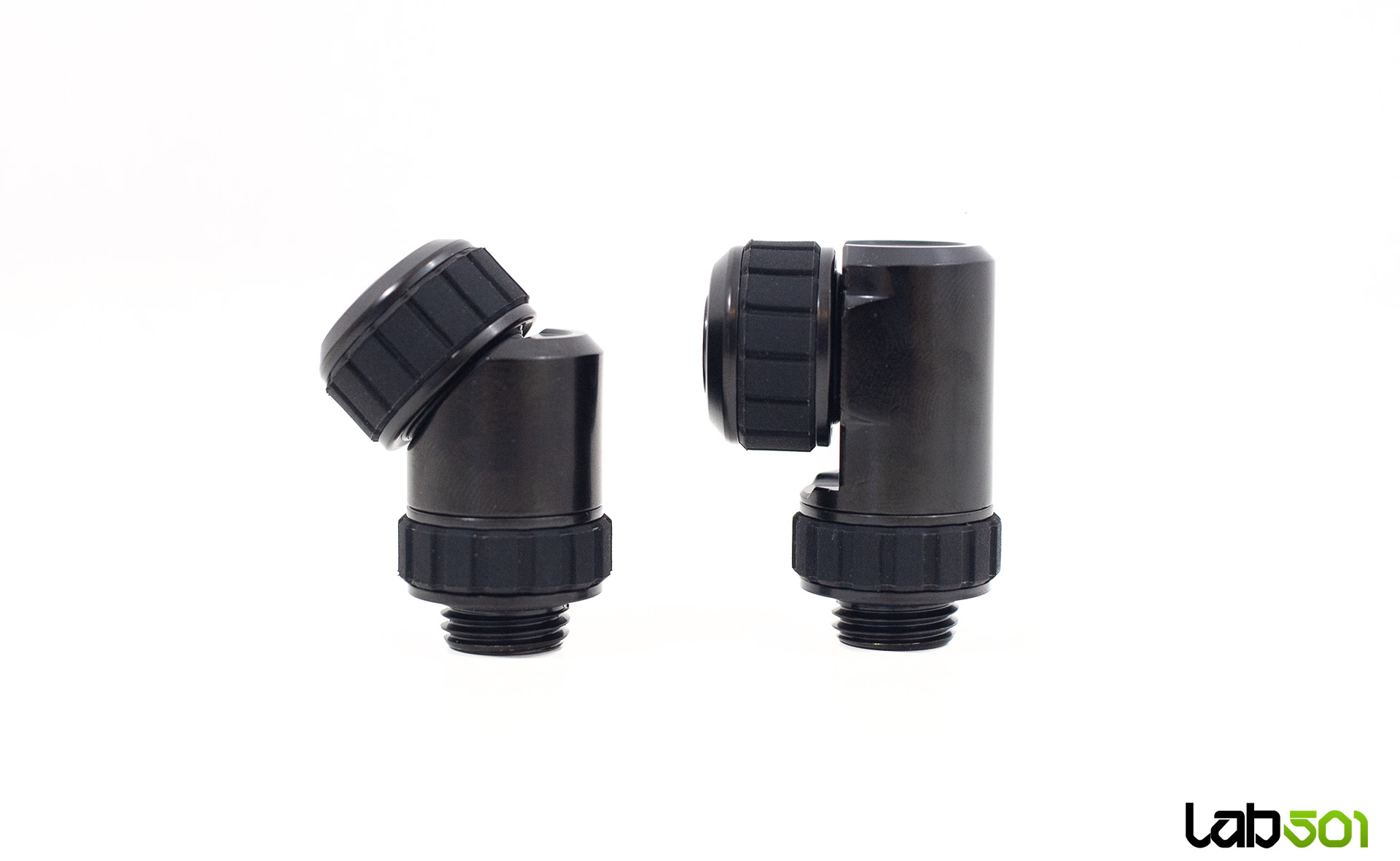

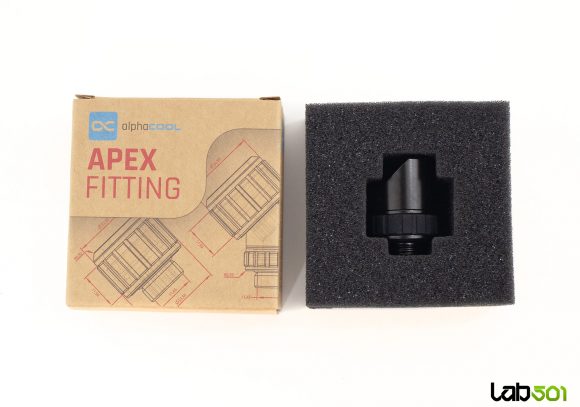

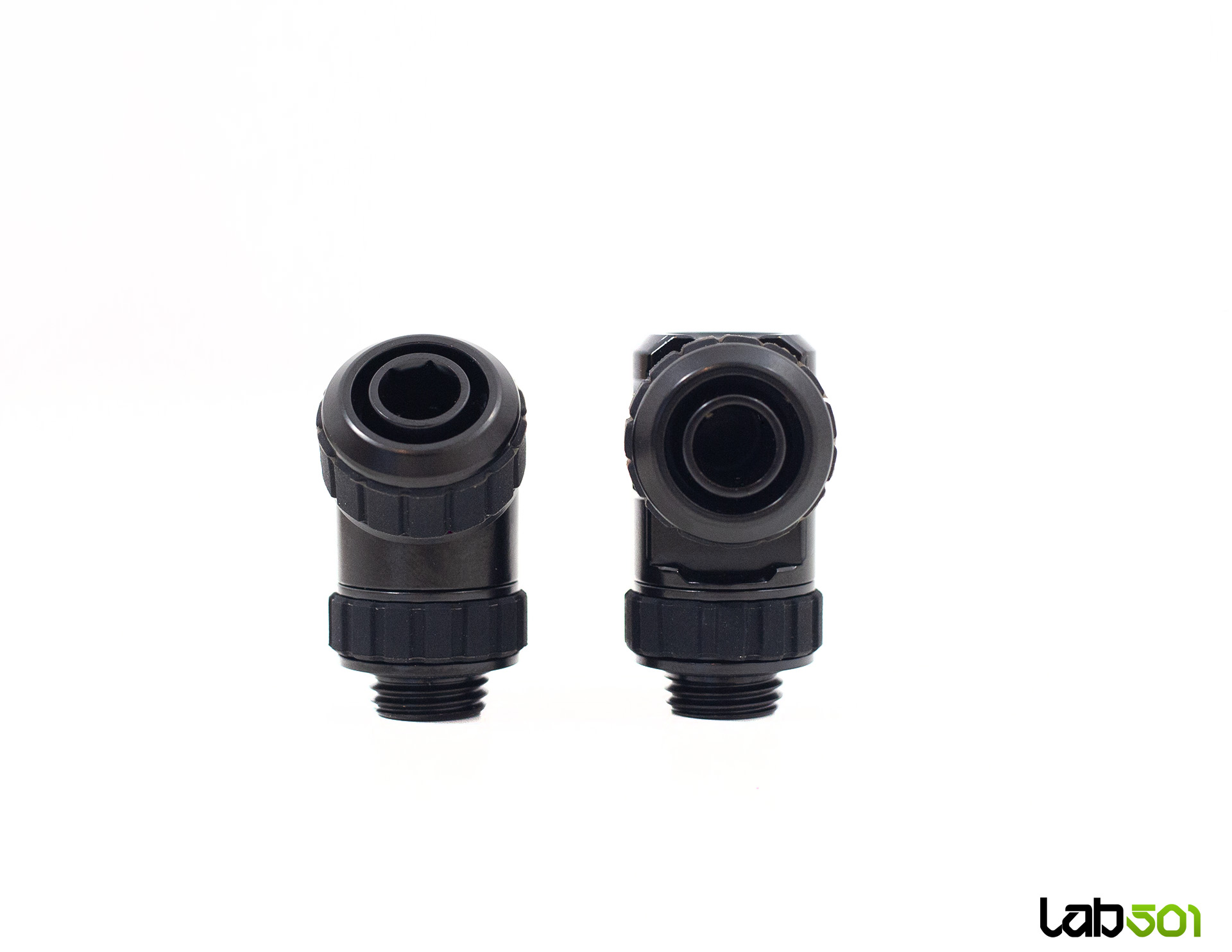

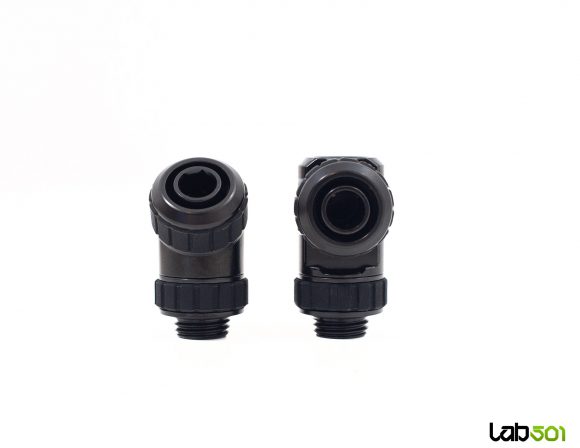

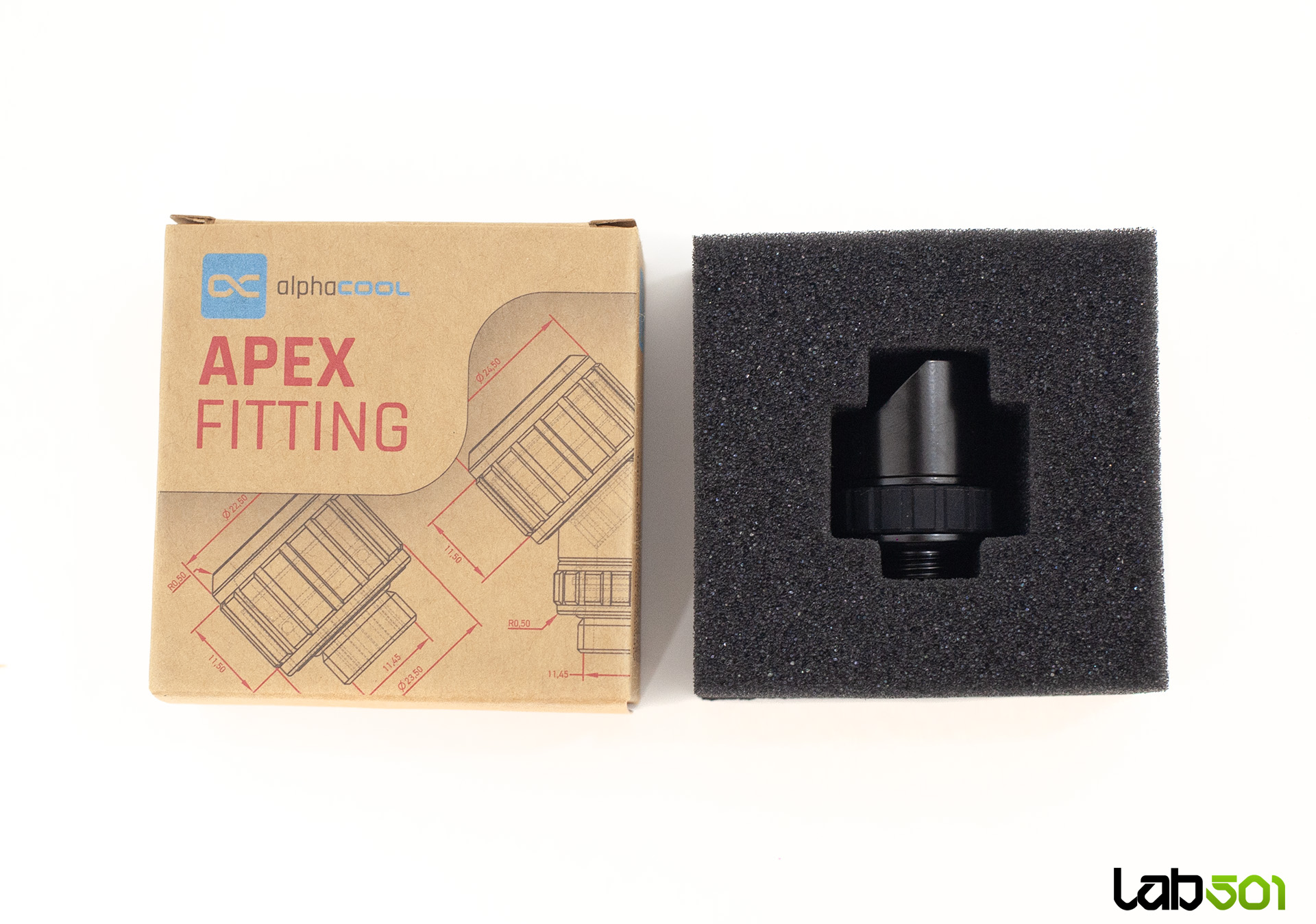

Pentru schimbarea directiei avem la dispozitie adaptoarele rotative la 45 si 90 de grade. Modelul 14808 foloseste o configuratie G1/4 exterior / G1/4 interior, are o inaltime de 31.1mm si un diametru exterior de 19.4mm. Corpul unghiular poate fi rotit in raport cu baza filetata, astfel incat iesirea poate fi orientata in directia necesara fara ca pozitia finala sa fie dictata de punctul in care se opreste filetul. Geometria la 45 de grade este destinata schimbarilor progresive de directie, permitand apropierea traseului de o componenta sau indepartarea acestuia de un obstacol fara a introduce un cot drept.

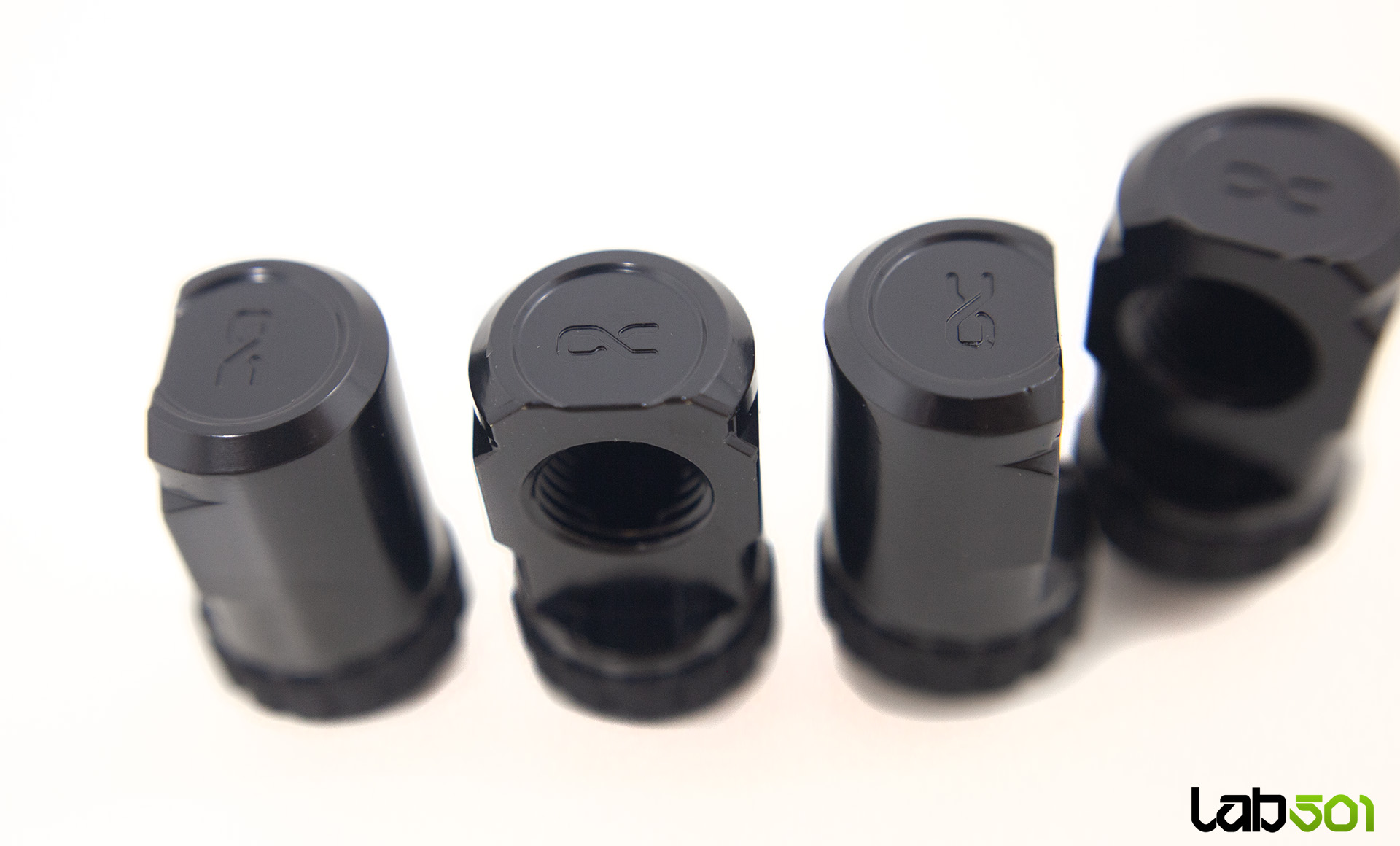

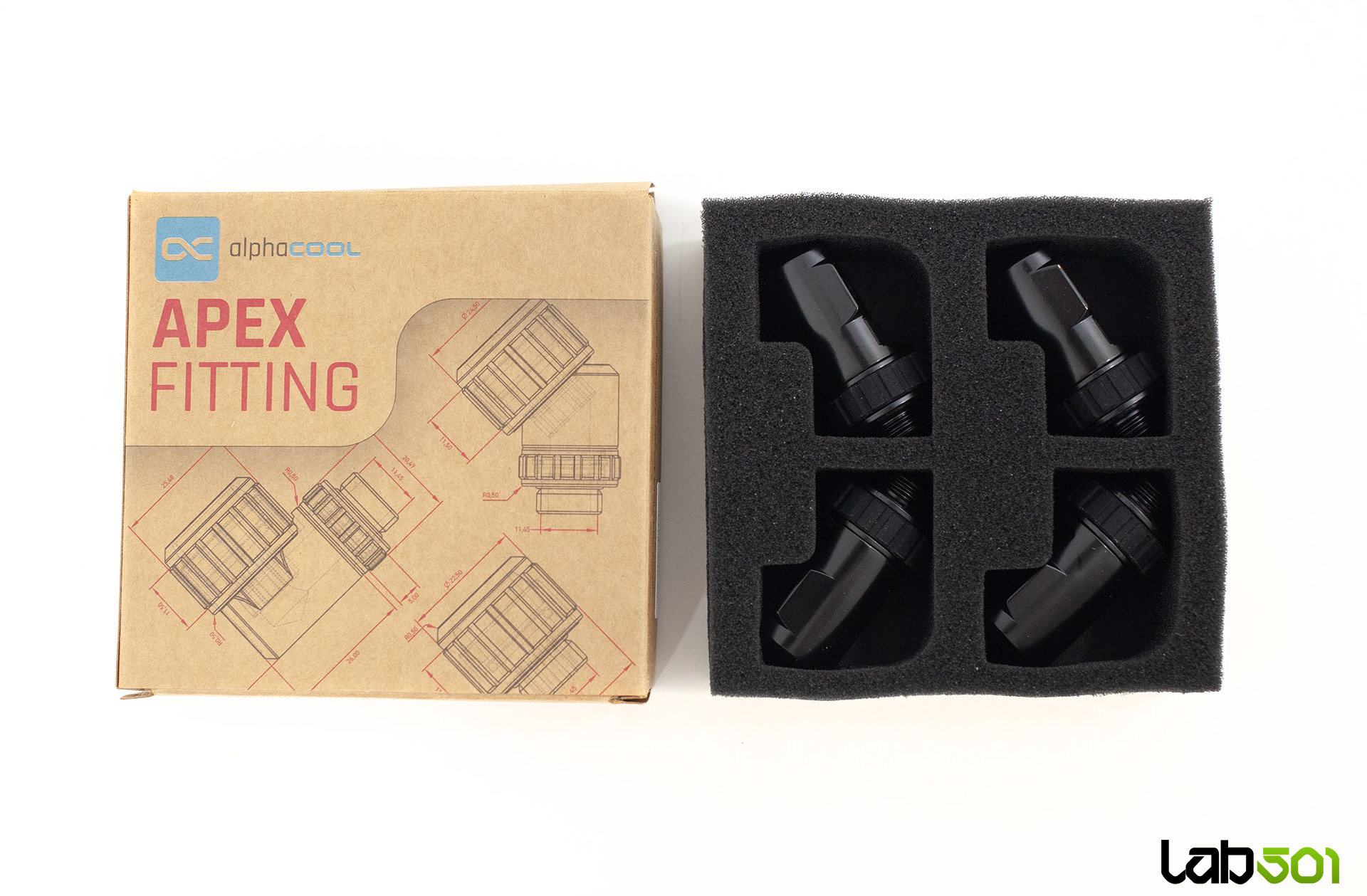

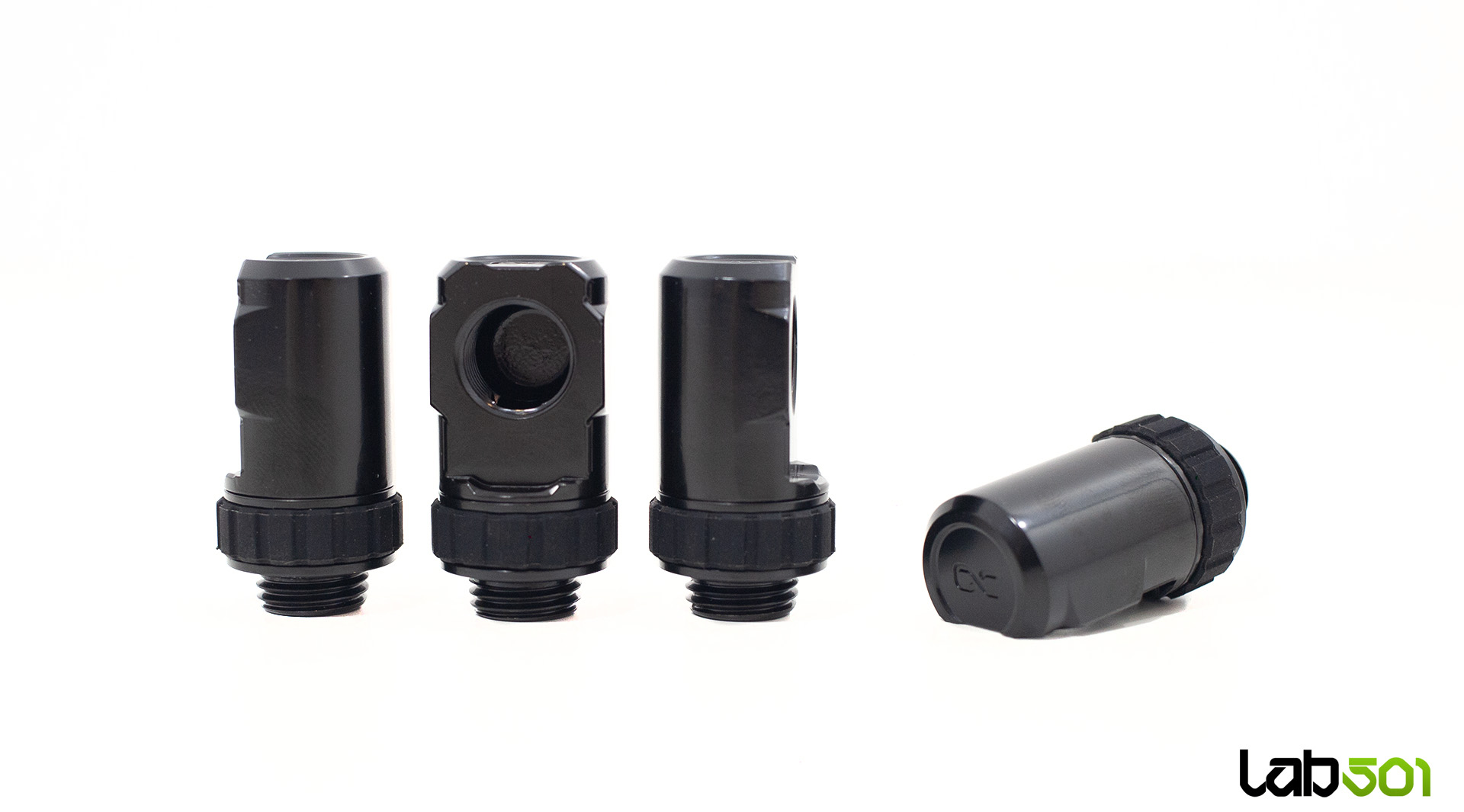

Adaptorul la 90 de grade este comercializat individual, dar si sub forma setului de patru bucati 14932 primit de noi. Acesta foloseste aceeasi configuratie G1/4 exterior / interior si acelasi principiu rotativ, Alphacool declarand dimensiuni de 40.1 x 15.4mm si un diametru exterior de 19.4mm. Schimbarea directa a directiei il recomanda pentru porturile amplasate in apropierea panourilor carcasei, pentru radiatoare, waterblock-uri GPU, rezervoare sau distro plate-uri. Finisajul, diametrul si zona de prindere comuna fac ca fitting-ul si cele doua adaptoare sa arate ca un ansamblu unitar, nu ca piese provenite din familii diferite.
