Elemente de legatura si extensii

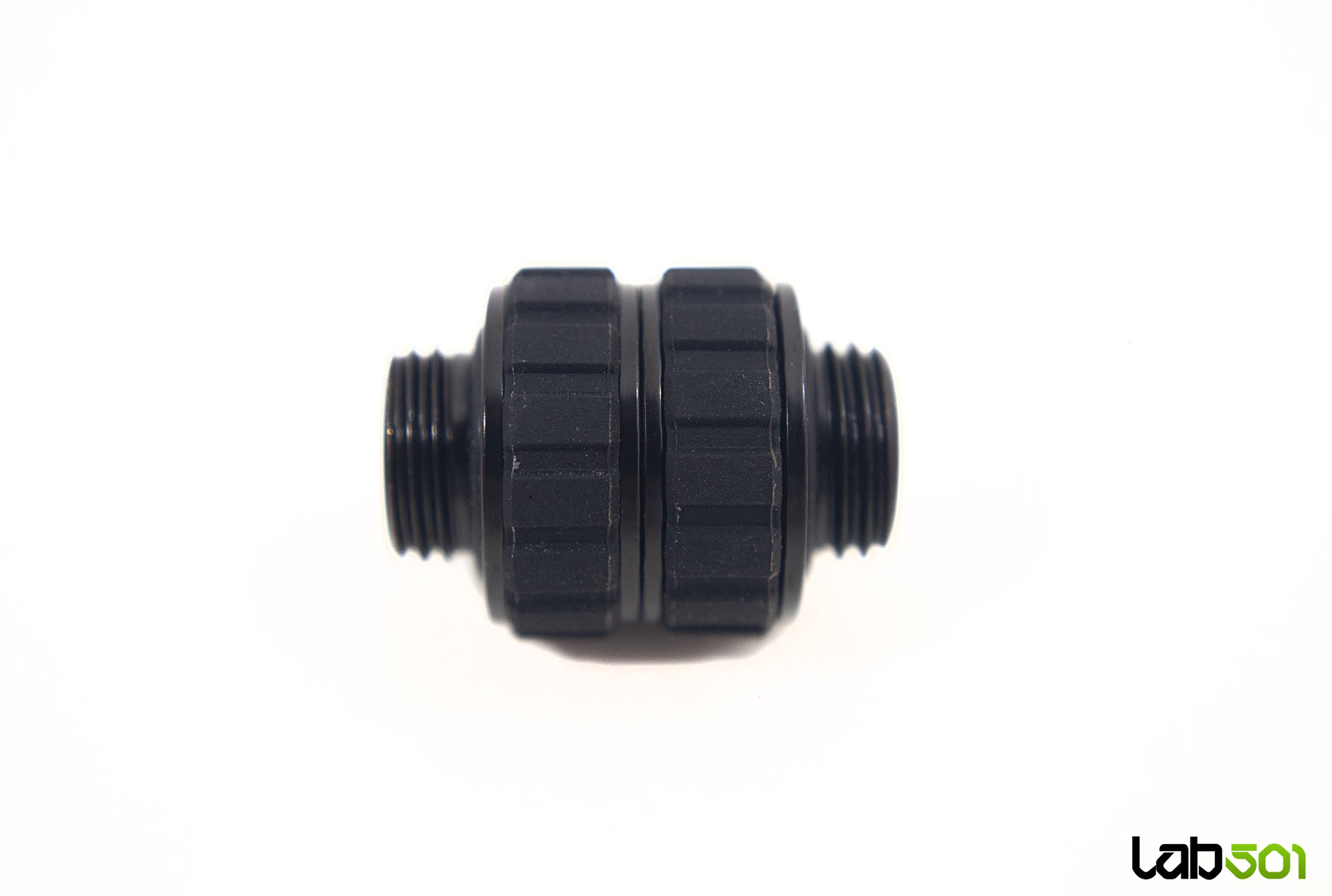

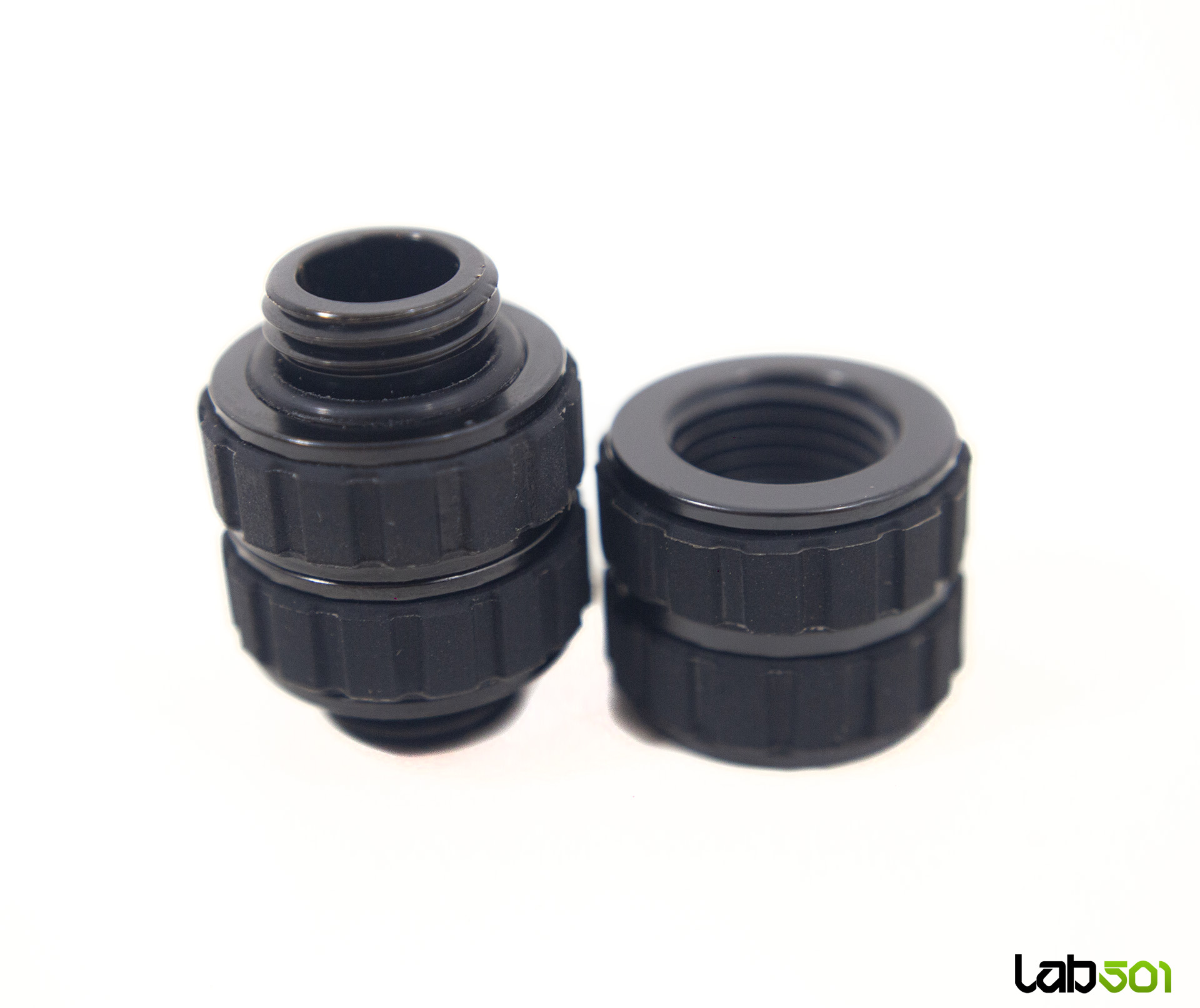

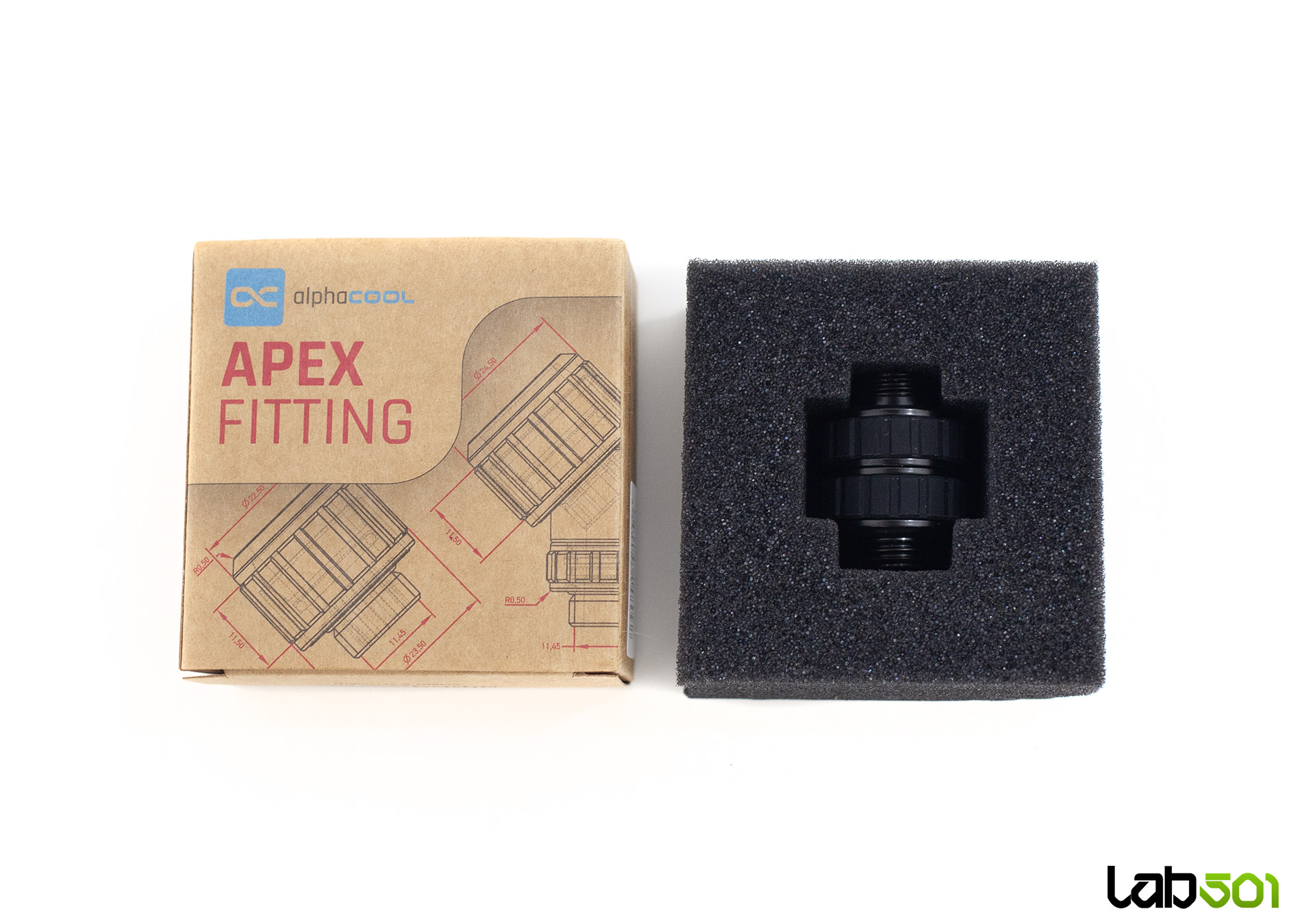

Fitting-urile de compresie si adaptoarele unghiulare acopera traseele obisnuite, in timp ce niplurile, cuplele si extensiile ofera flexibilitatea necesara construirii unor combinatii ceva mai complexe. Alphacool Apex Grip 14809 este un niplu dublu rotativ, echipat cu doua filete exterioare G1/4. Acesta este folosit pentru conectarea a doua elemente cu filet interior, cum ar fi un adaptor, o extensie, un robinet sau un alt accesoriu al circuitului.

Piesa are o inaltime declarata de 28mm si un diametru exterior de 19.4mm. Caracterul rotativ este important in contextul unui sistem modular, deoarece permite strangerea conexiunii fara a roti simultan ambele componente atasate. Astfel, un adaptor unghiular montat la celalalt capat isi poate pastra orientarea, iar ansamblul poate fi configurat independent de pozitia in care se opresc filetele.

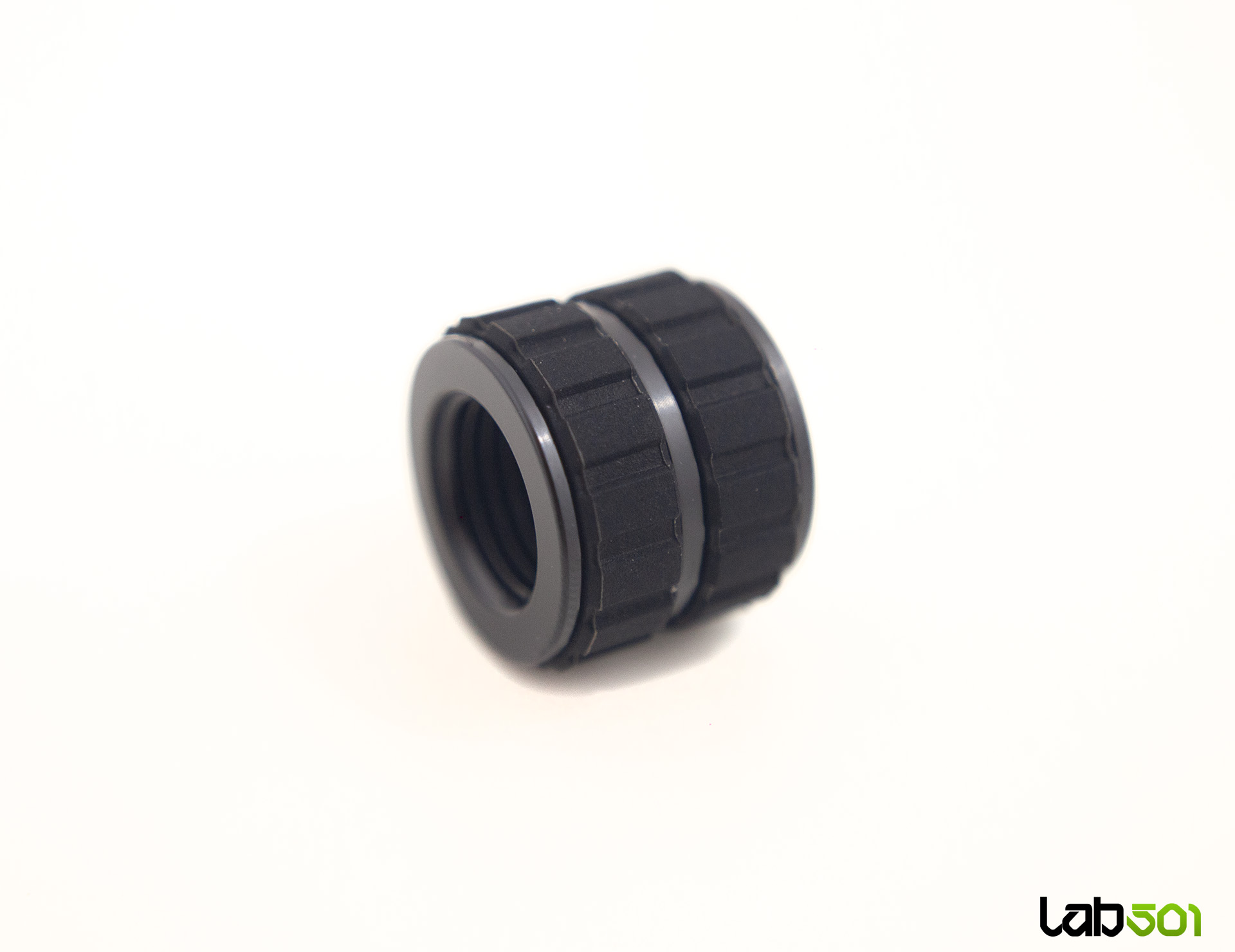

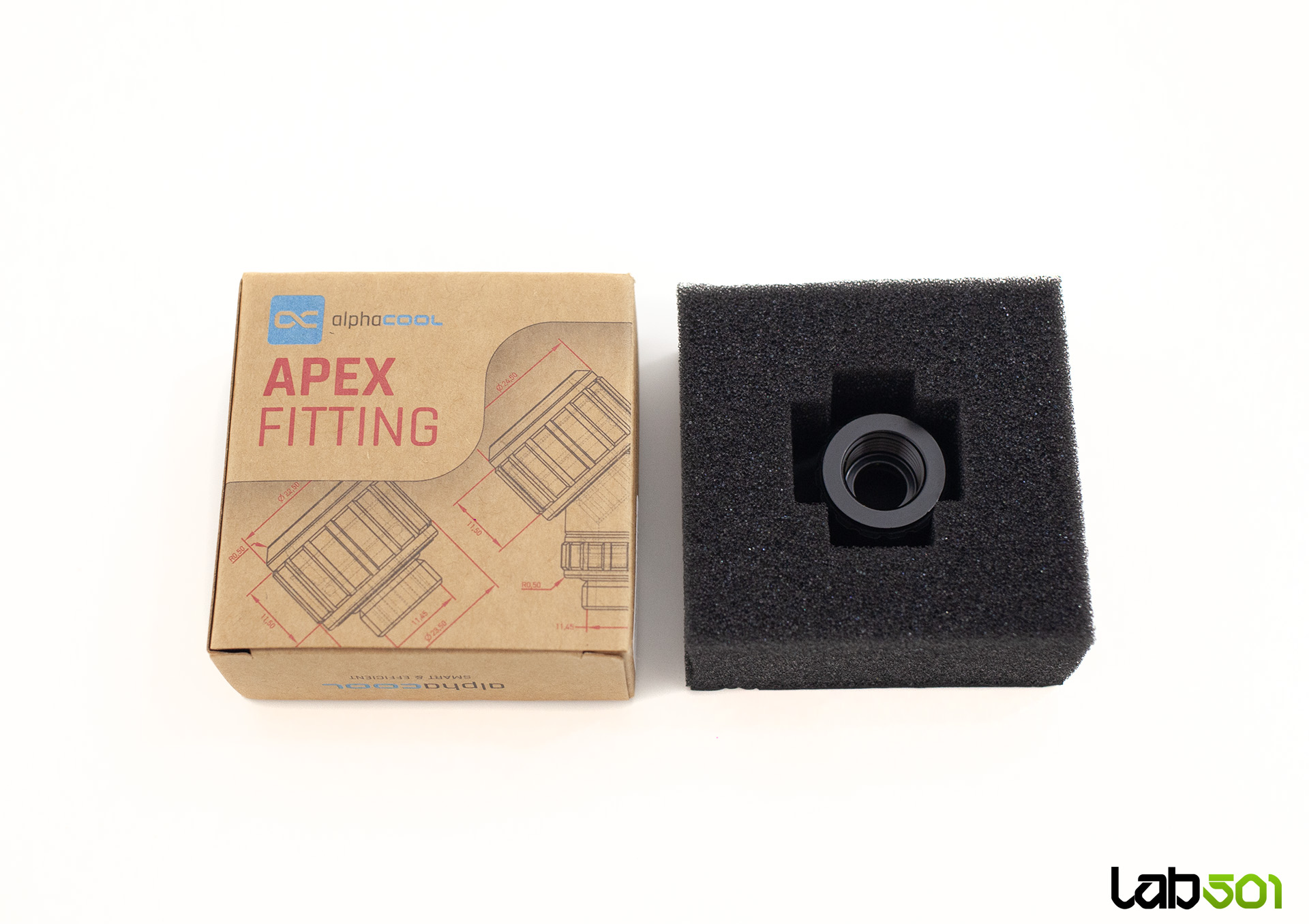

Complementul sau este Apex Grip 14810, o cupla cu doua filete interioare G1/4. Denumirea de 16mm indica formatul piesei, inaltimea declarata fiind de 16.8mm, in timp ce diametrul exterior masoara 19.4mm. Cupla permite unirea a doua elemente cu filet exterior si poate fi folosita pentru schimbarea configuratiei unui adaptor sau pentru intercalarea altor accesorii G1/4.

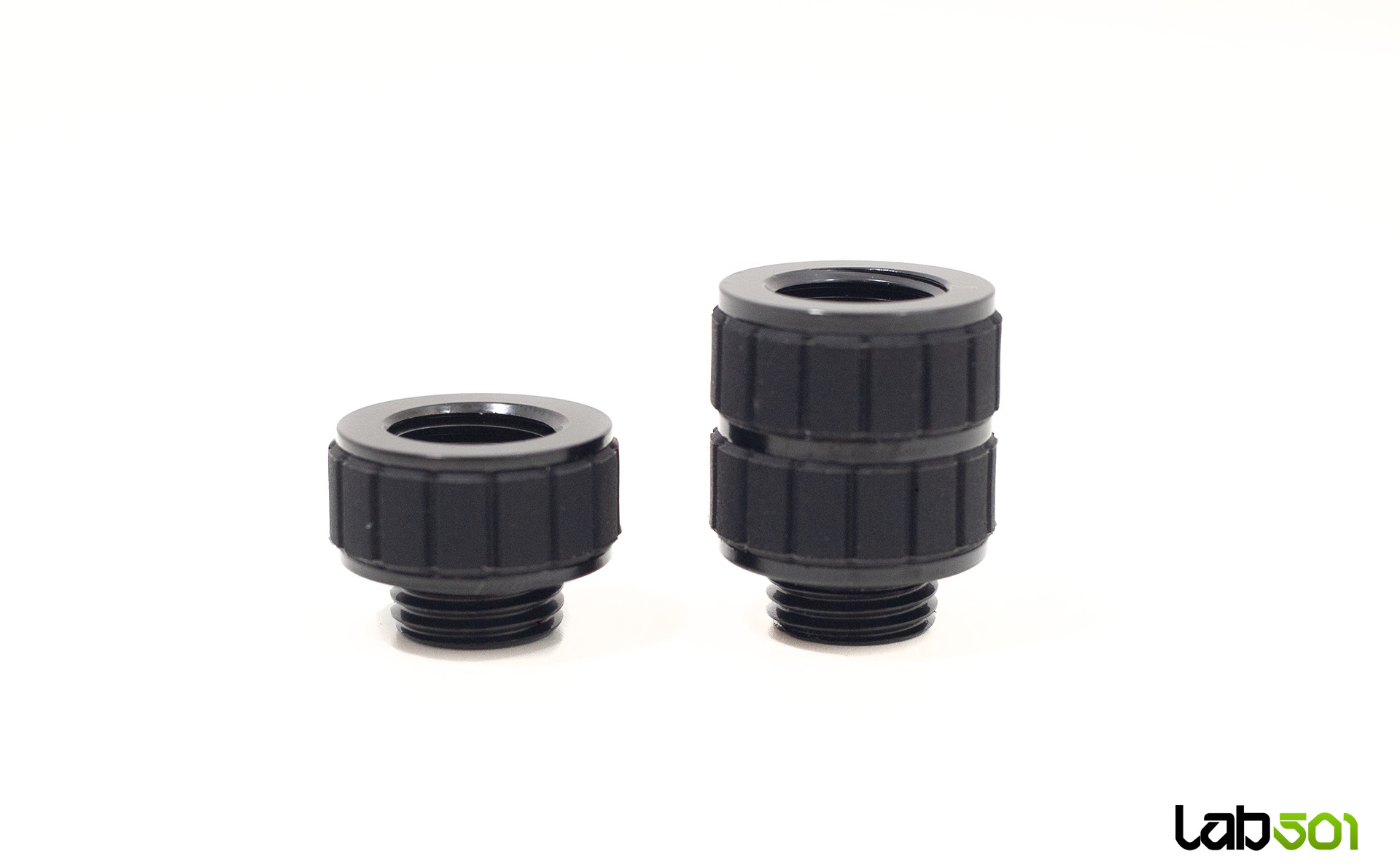

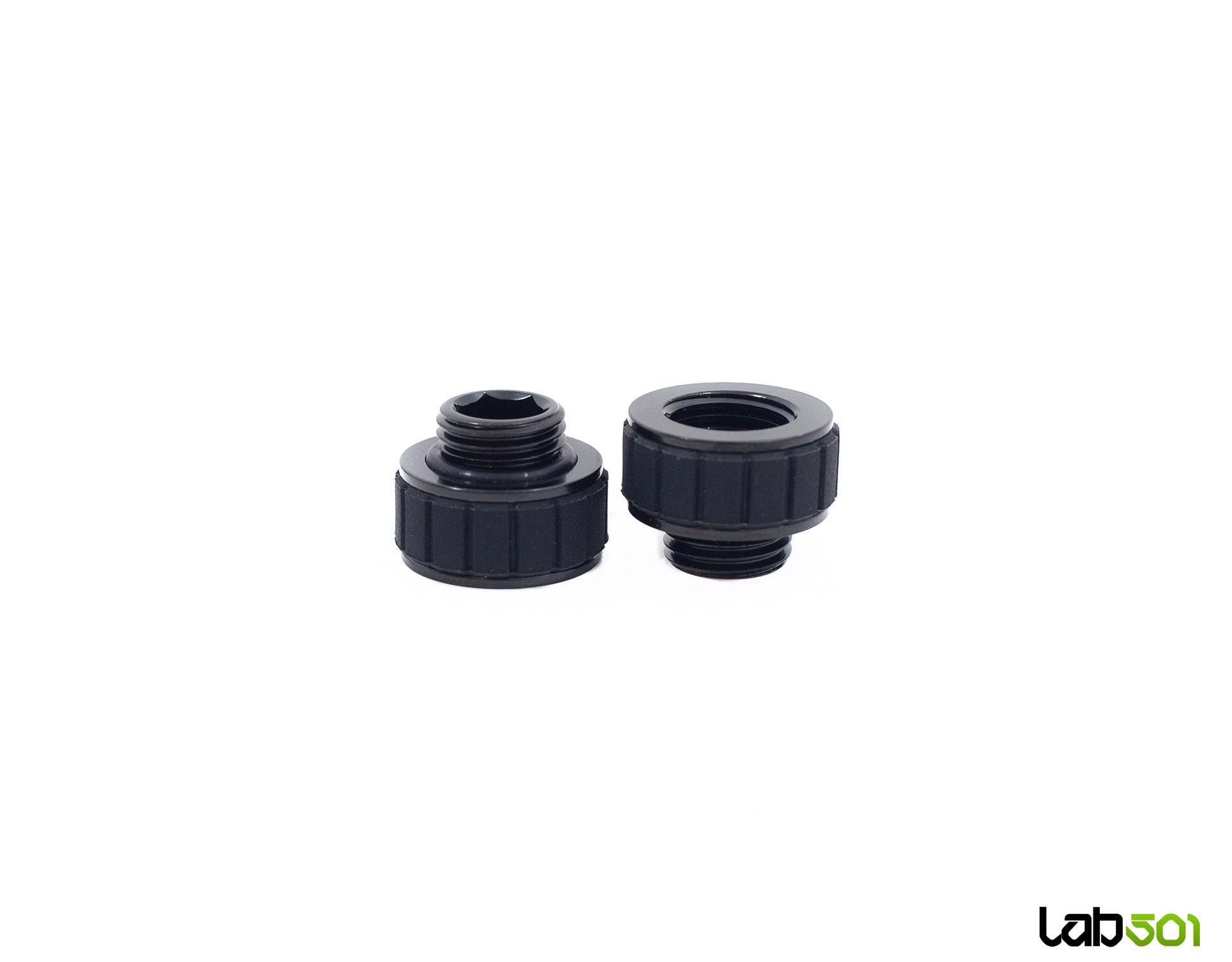

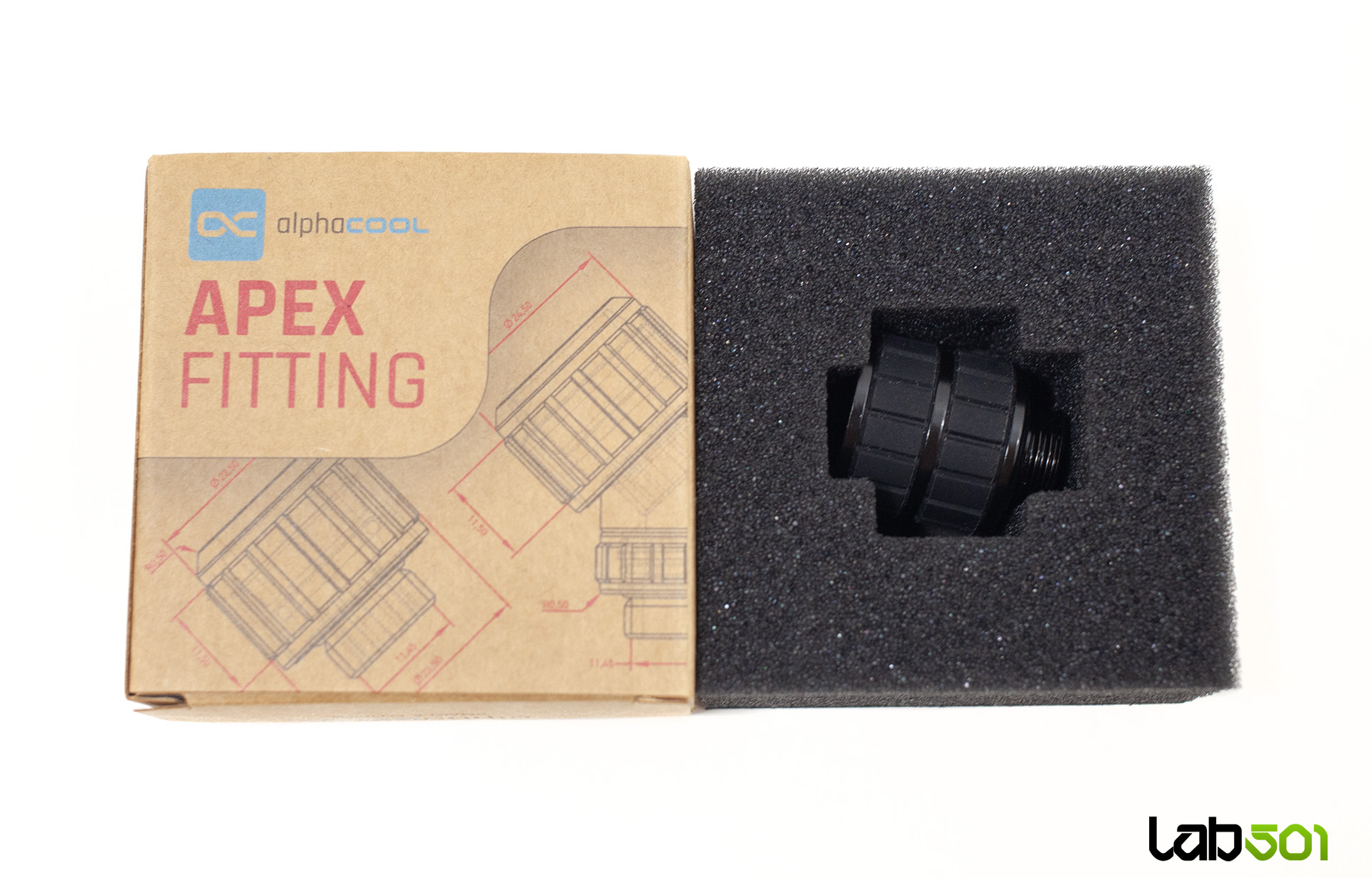

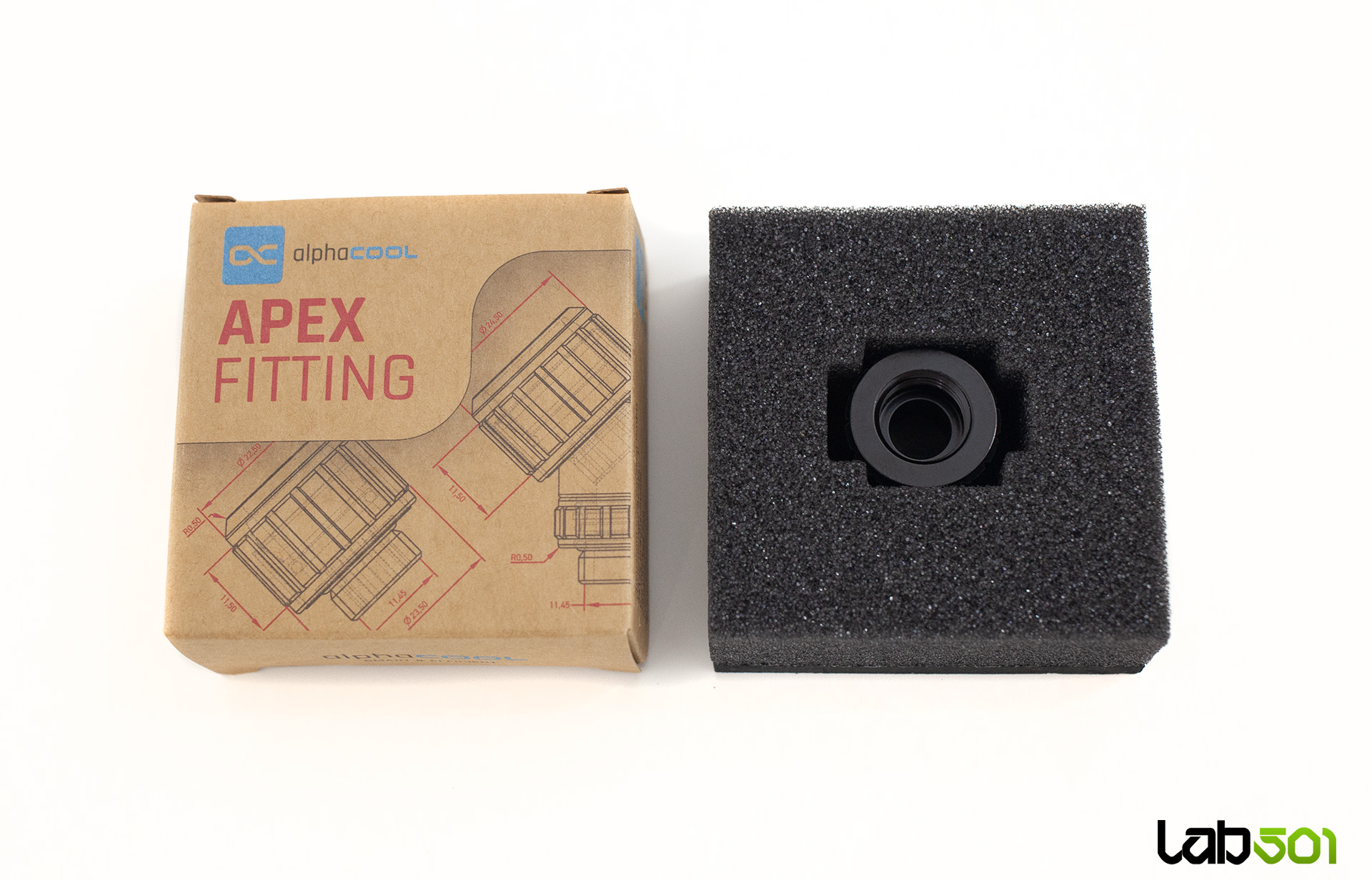

Extensiile 14811 si 14812 pastreaza axa portului, dar deplaseaza punctul de conectare cu 10mm, respectiv 20mm. Ambele folosesc un filet exterior si unul interior G1/4, au un diametru de 20.1mm si o lungime a filetului exterior de 5mm. Inaltimea totala ajunge la 15.6mm pentru modelul de 10mm si la 25.5mm pentru versiunea de 20mm, diferenta fata de extensia nominala fiind data de corpul si zona filetata a piesei.

Rolul lor este de a aduce conexiunea deasupra unei margini, de a o indeparta de corpul unei componente sau de a alinia mai multe porturi la acelasi nivel. O extensie poate crea spatiul necesar pentru corpul unui fitting mai voluminos, pentru un adaptor unghiular sau pentru accesul la inelul de strangere. Spre deosebire de un offset, aceasta nu modifica axa portului, ci doar mareste distanta fata de suprafata in care este infiletata.

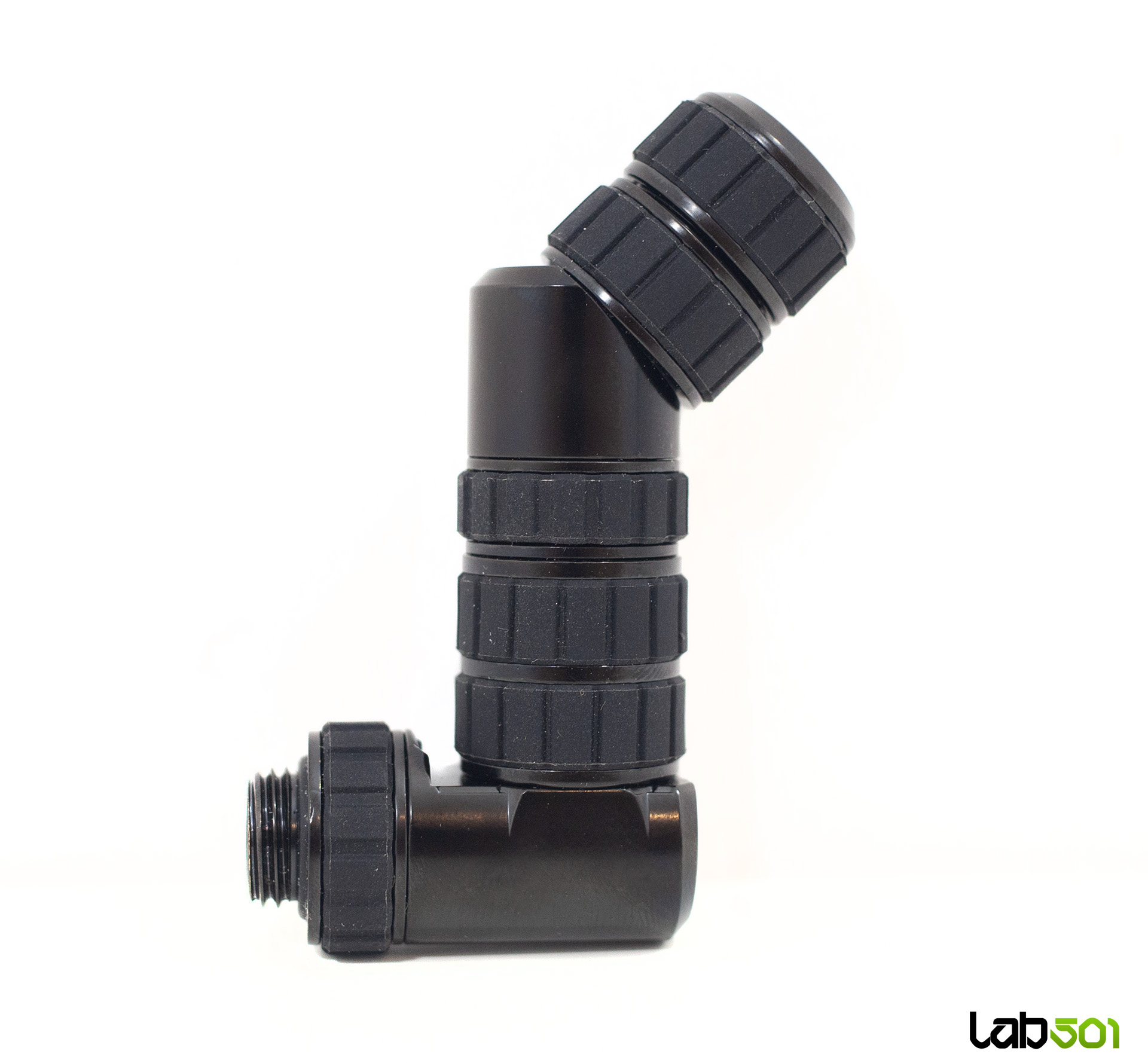

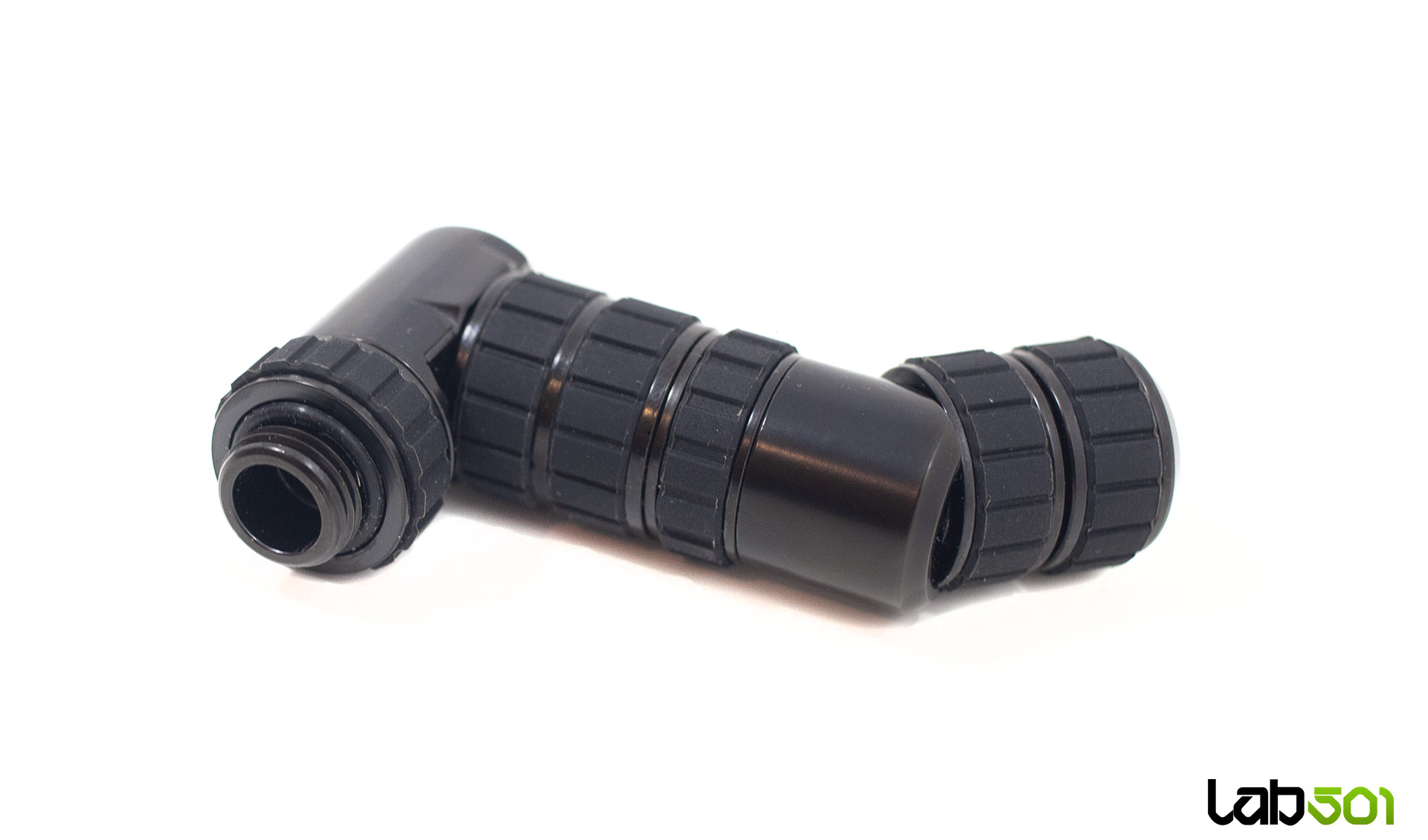

Cele patru repere ilustreaza cel mai bine ideea de sistem modular. O extensie poate fi urmata de un adaptor la 45 sau 90 de grade, in timp ce cupla si niplul dublu permit trecerea intre configuratii cu filet interior si exterior. In acest fel, utilizatorul nu este limitat la geometriile disponibile sub forma unui singur fitting, ci poate construi conexiunea necesara pornind de la elemente standardizate.
