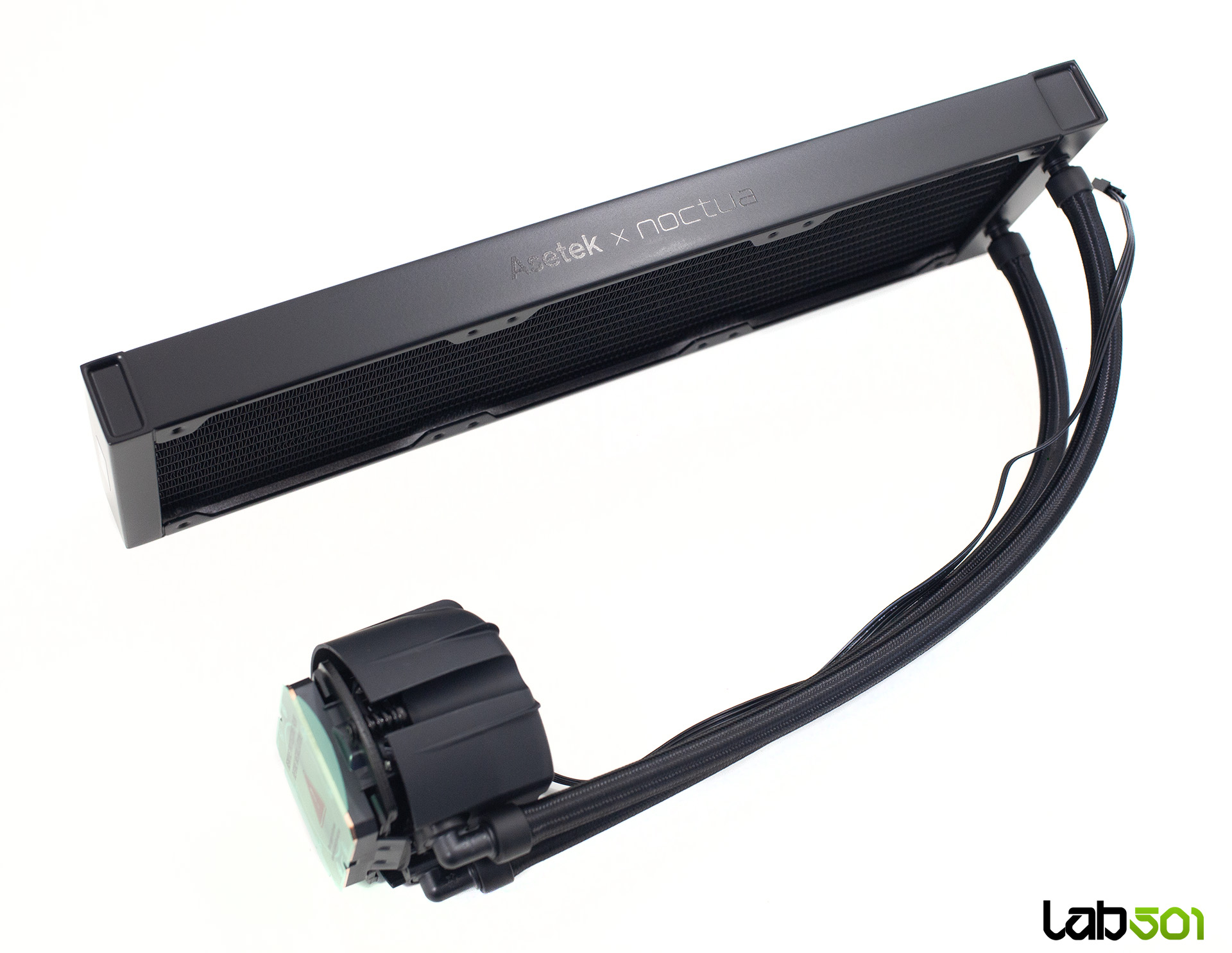

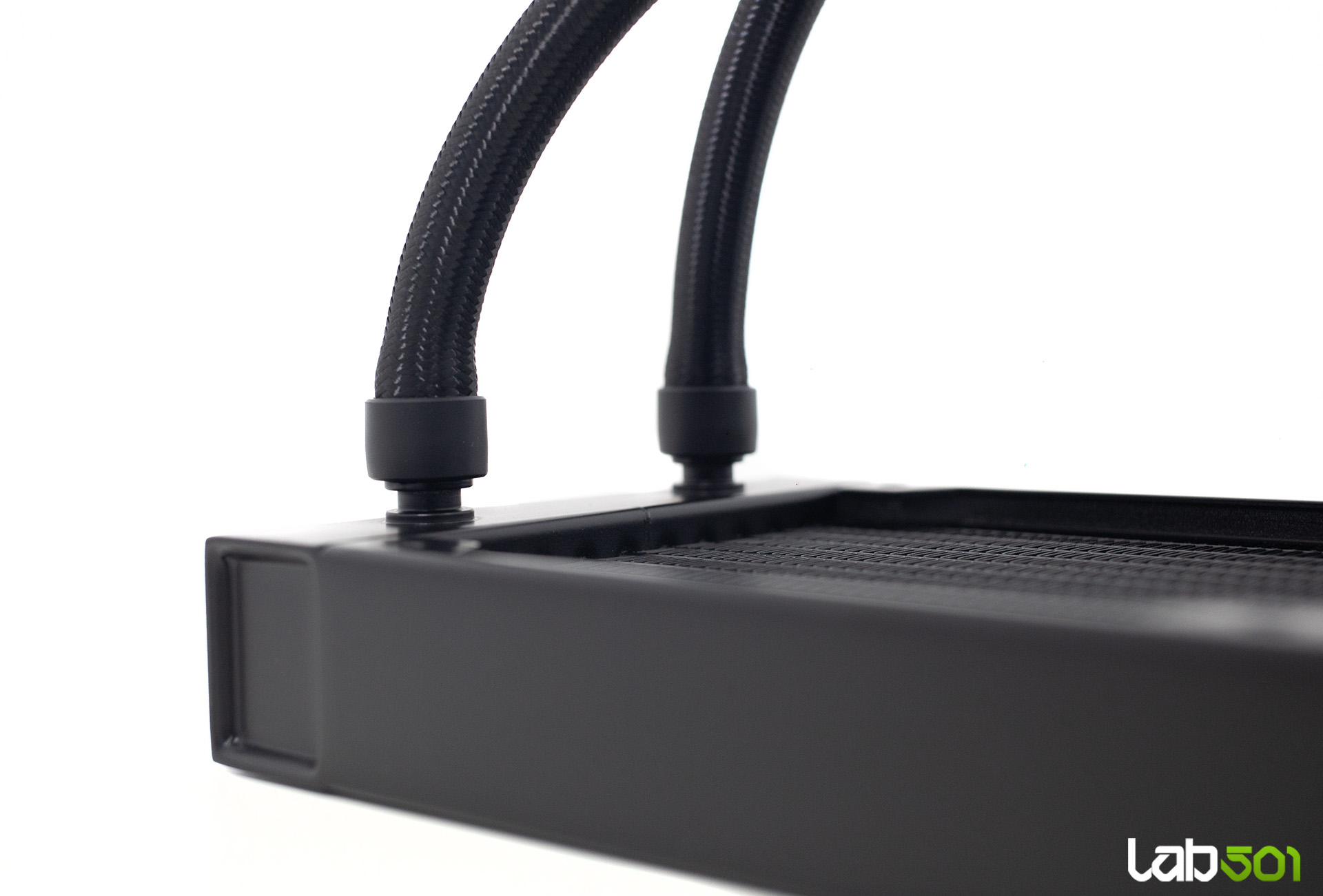

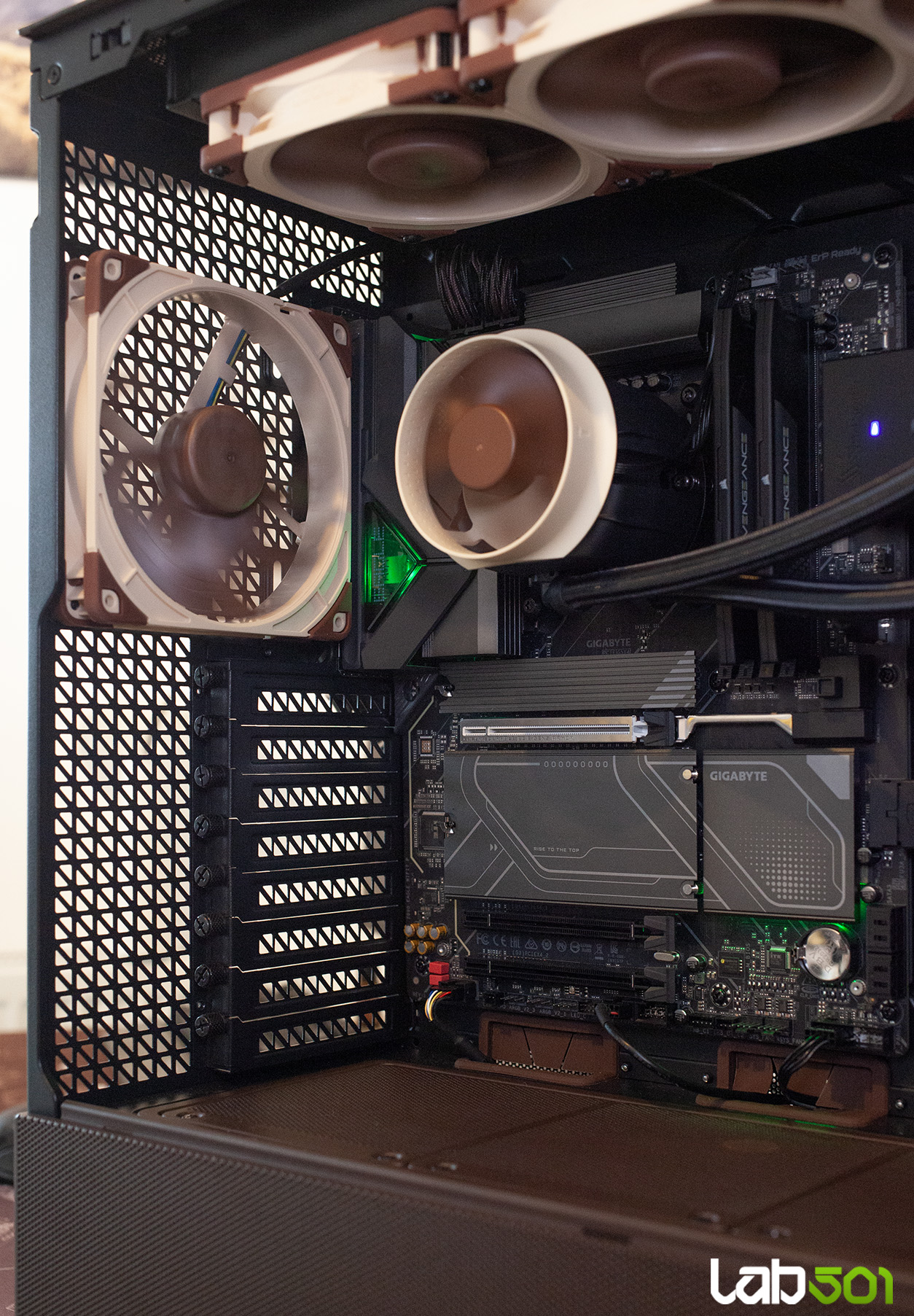

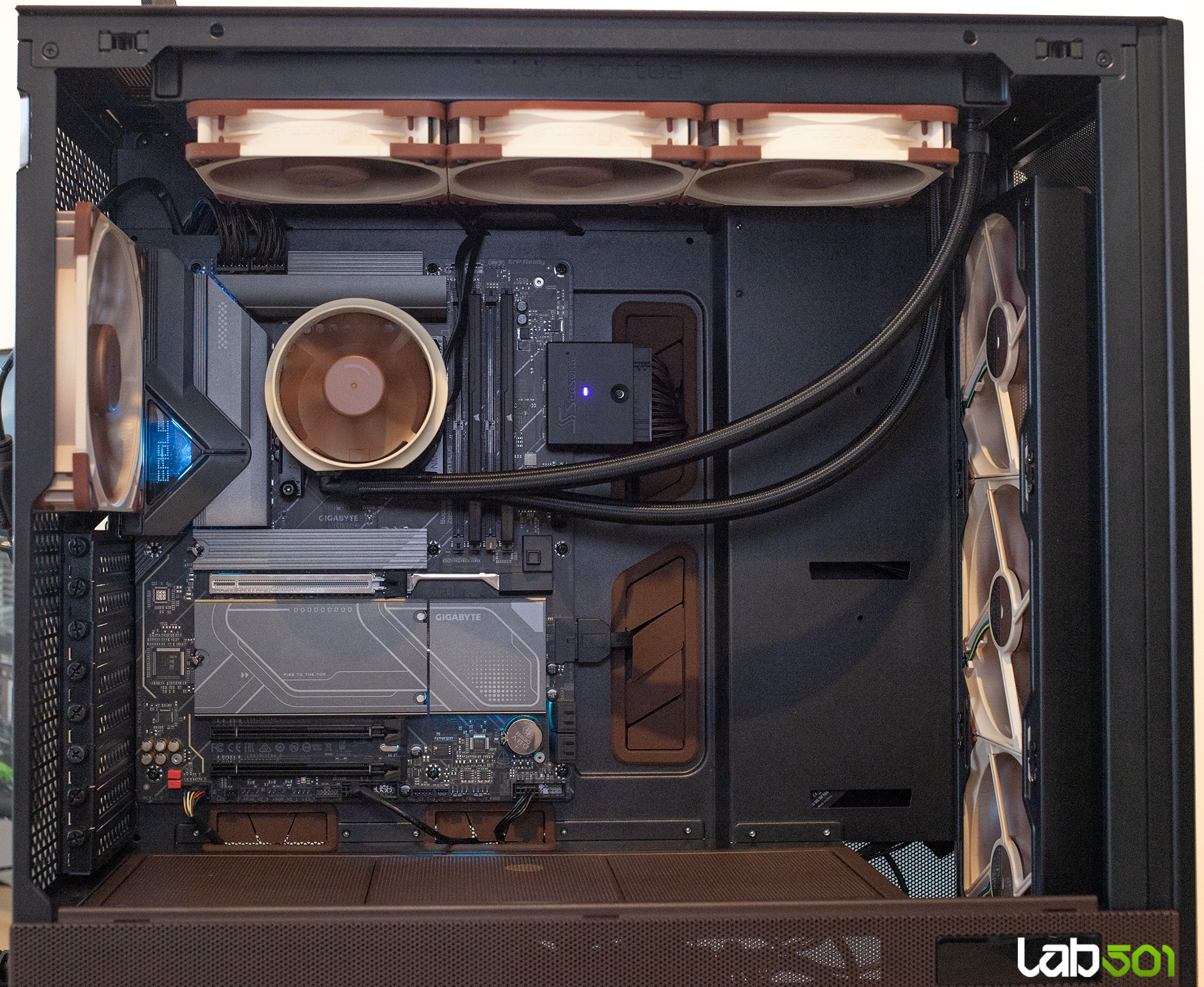

Din punct de vedere constructiv, Noctua NL-LC1-36 foloseste un radiator cu dimensiunile de 399.5 x 120 x 30mm, miezul acestuia – canalele prin care circula lichidul si aripioarele – fiind realizat din aluminiu, in timp ce rama exterioara este fabricata din otel. Radiatorul are o densitate de 20 FPI, iar aripioarele nu utilizeaza decupaje suplimentare, limitand astfel rezistenta opusa fluxului de aer la turatii reduse. Impreuna cu ventilatoarele de 25mm si garniturile anti-vibratii, ansamblul ajunge la o grosime totala de aproximativ 59mm.

Blocul pompei este conectat la radiator prin doua tuburi EPDM cu invelis textil, lungi de 410mm si avand un diametru exterior de 12.5mm. Desi EPDM-ul este ceva mai rigid decat materialele utilizate de unele AIO-uri, permeabilitatea sa redusa contribuie la limitarea pierderii lichidului in timp. Agentul de racire este compus din 78% apa si 22% propilenglicol, formula incluzand aditivi antigel, inhibitori de coroziune si biocizi. Inhibitorii sunt necesari deoarece circuitul combina un coldplate din cupru cu un radiator din aluminiu.

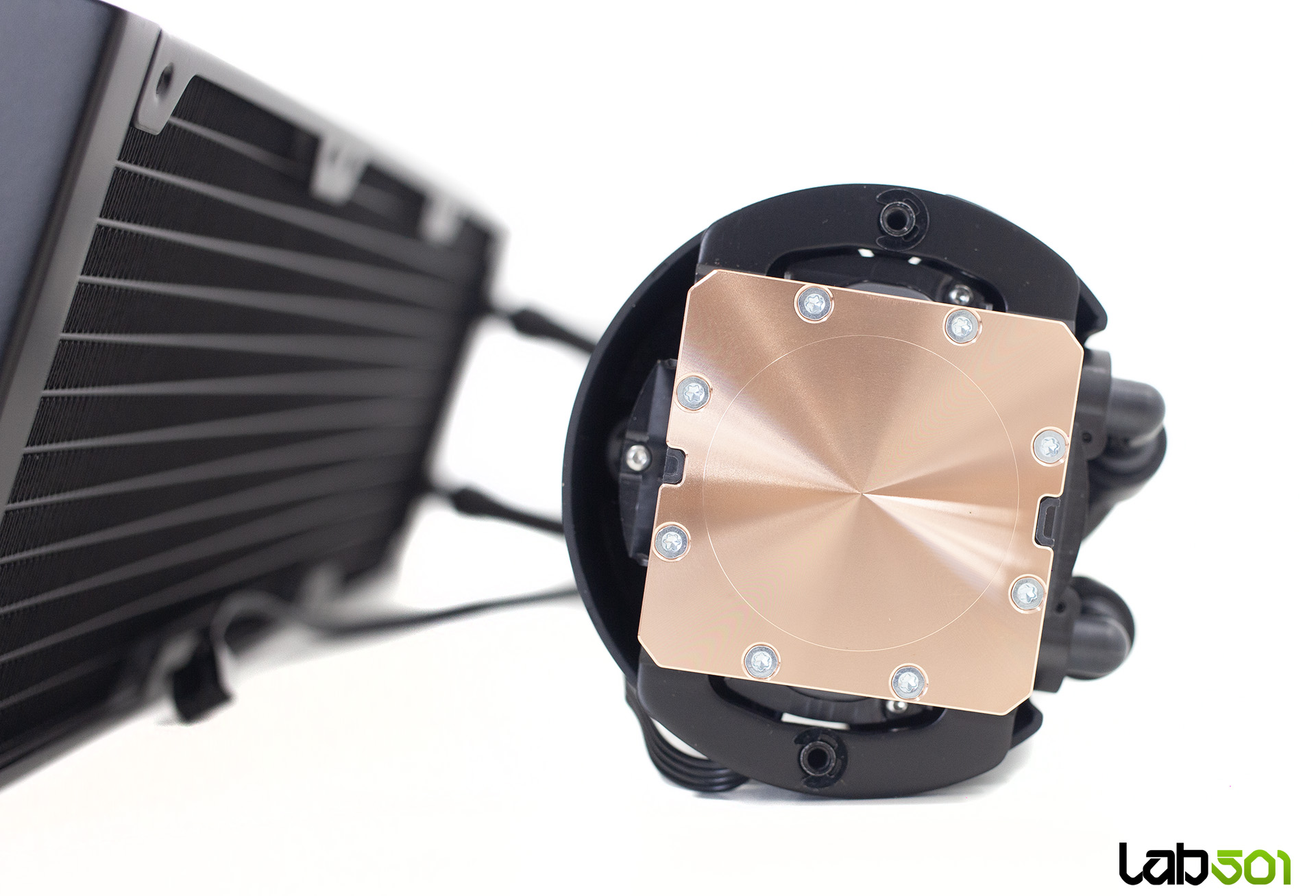

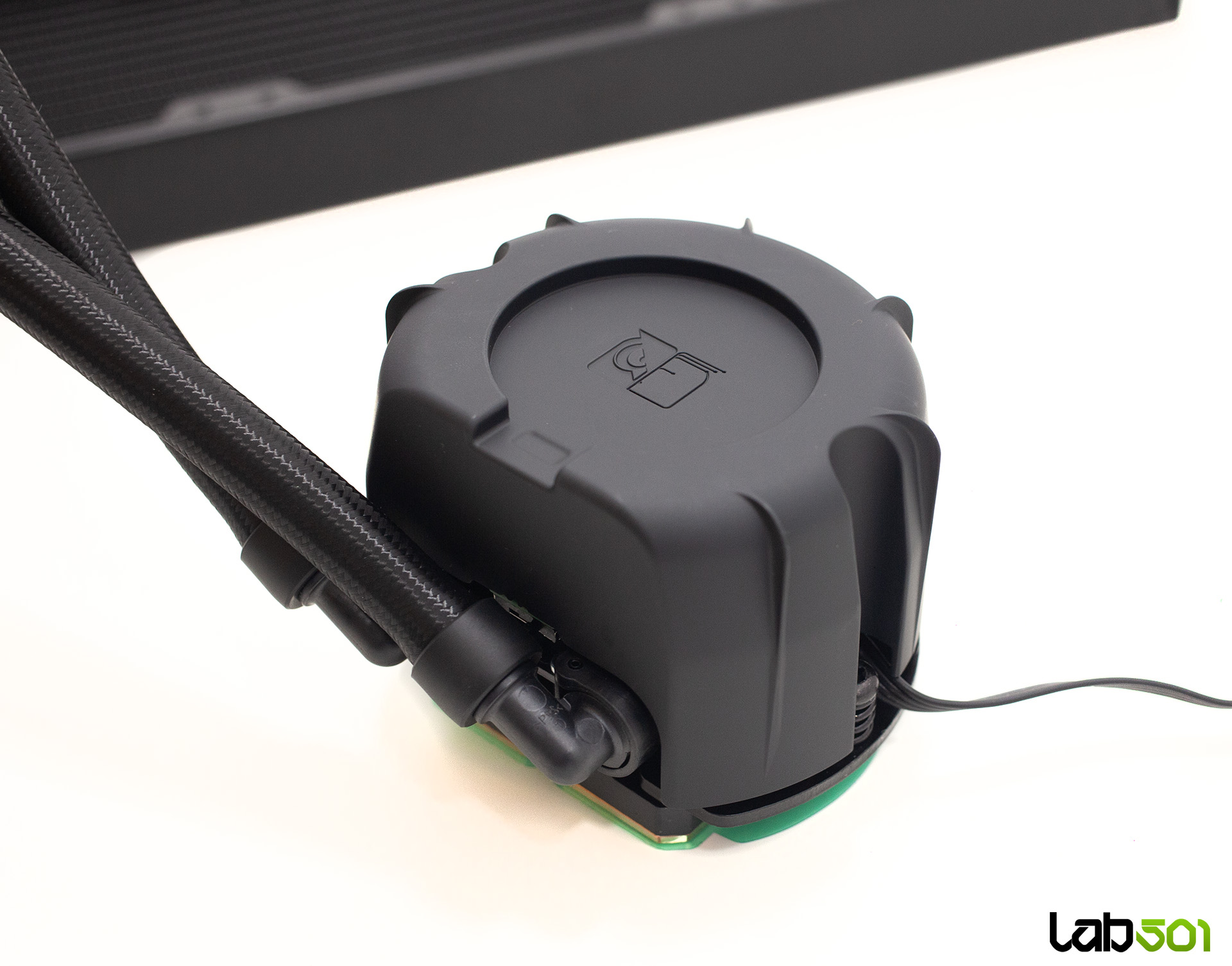

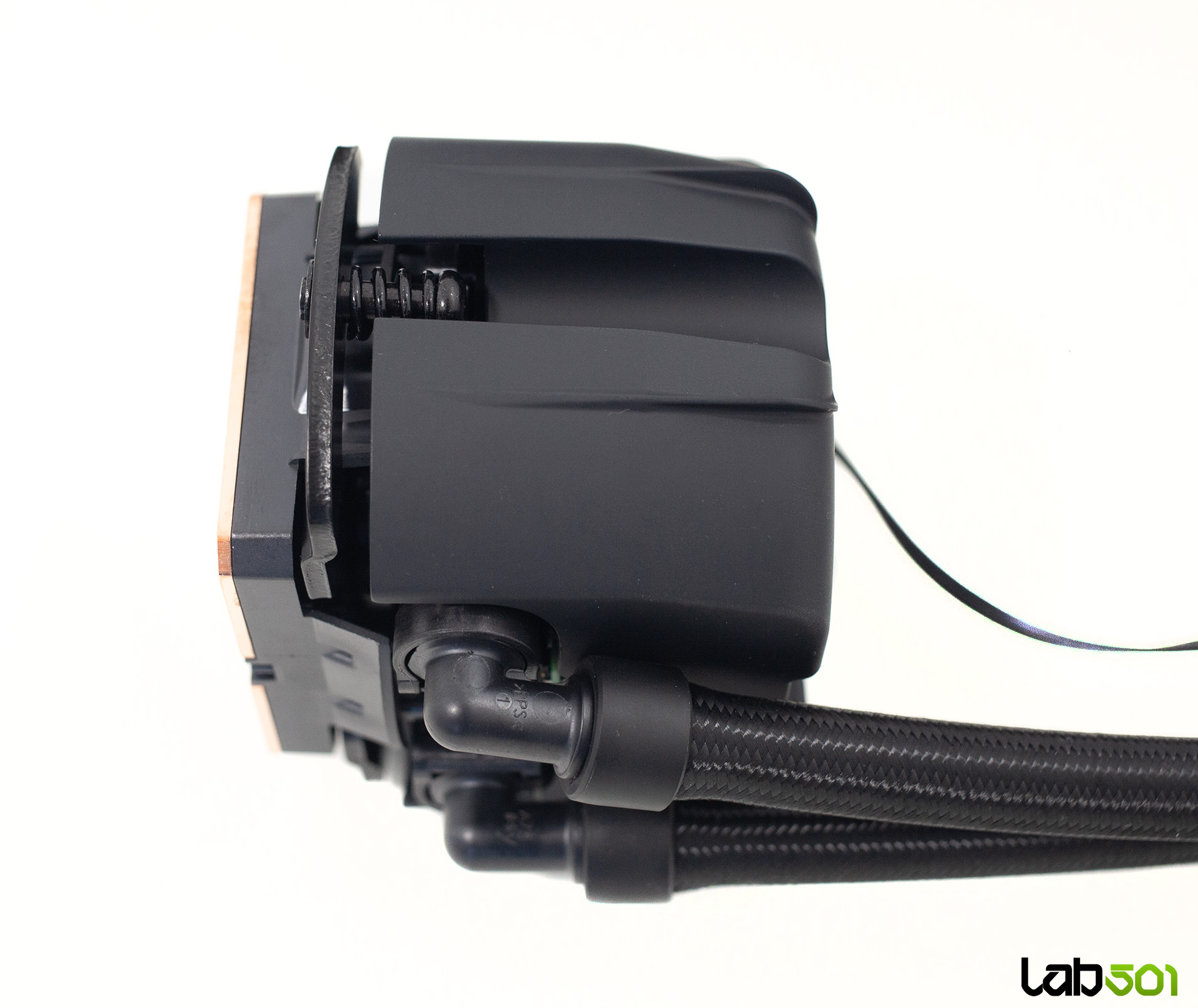

Cu modulul NL-PNA1 montat, blocul pompei are o inaltime de 70mm. Pompa Asetek Emma V2 utilizeaza un motor trifazat, un rotor centrifugal inchis si un lagar ceramic. Geometria rotorului si traseele interne sunt optimizate pentru reducerea turbulentelor si a pierderilor hidraulice inainte ca lichidul sa ajunga in zona coldplate-ului. Coldplate-ul masoara 55.5 x 55.5mm si este realizat din cupru CU1100 (Tough Pitch Copper) cu o puritate de 99.95%. La interior, suprafata activa foloseste o matrice de microaripioare obtinute prin skiving, cu dimensiunile de 32.5 x 22.5mm. Canalul central si jet plate-ul distribuie lichidul uniform in zona activa, fortandu-l sa circule printre microaripioare.

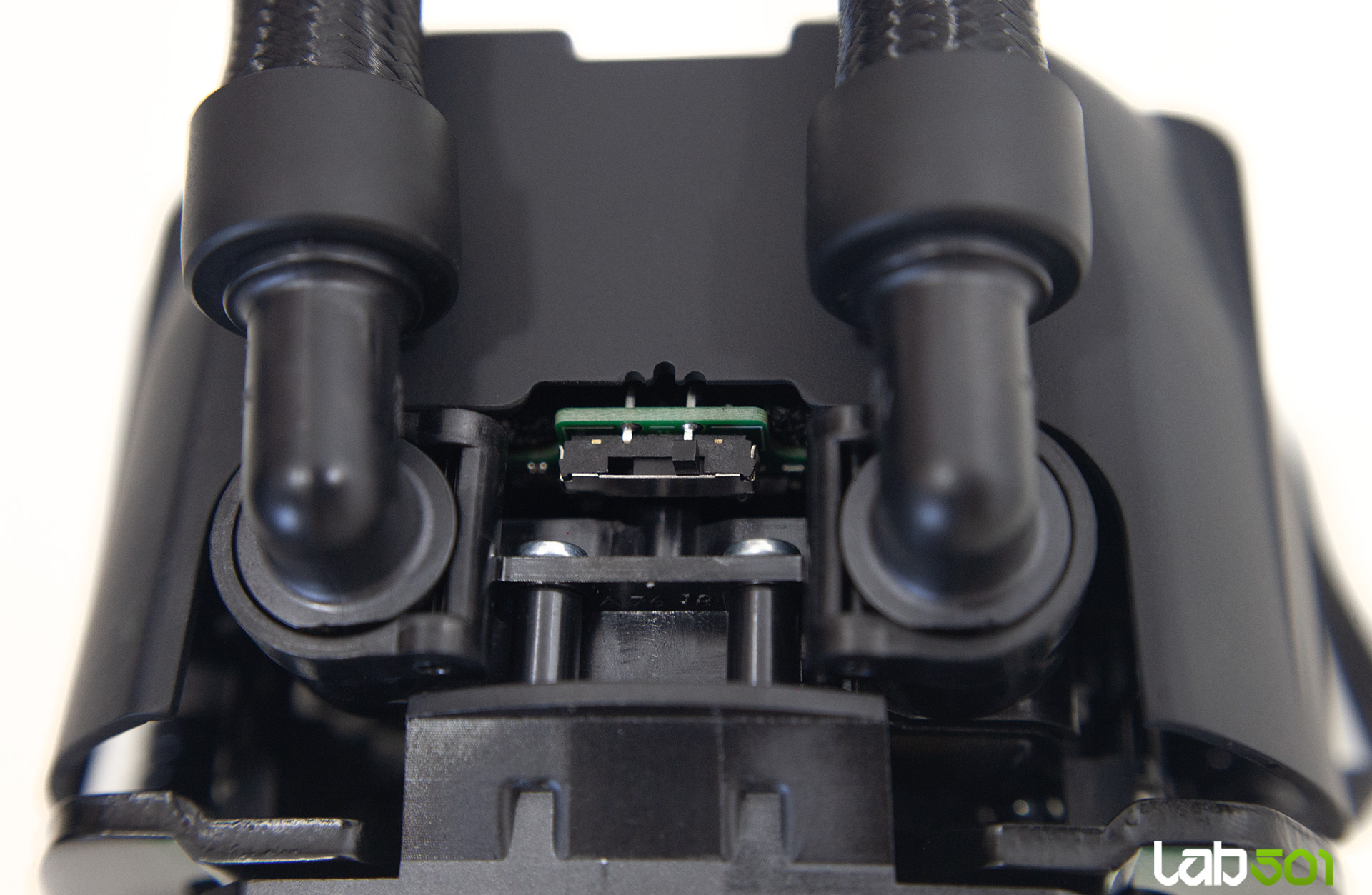

Pompa este alimentata si controlata prin intermediul unui cablu PWM cu 4 pini, lung de 500mm, in timp ce un selector amplasat pe bloc permite alegerea unuia dintre cele trei moduri de functionare: Quiet, Balanced si Manual. In modul Quiet, turatia maxima este limitata la aproximativ 2100 RPM. Modul Balanced permite atingerea a aproximativ 2600 RPM pana la o temperatura a lichidului de 30°C, plafonul fiind extins progresiv pana la 3400 RPM la 45°C. Modul Manual ofera acces la intreaga plaja de turatie, intre 750 si 3400 RPM, indiferent de temperatura initiala a agentului de racire.

Senzorul integrat monitorizeaza permanent temperatura lichidului, insa valoarea nu este expusa utilizatorului prin USB sau software, fiind folosita exclusiv de controlerul intern. Peste 45°C, turatia minima permisa incepe sa creasca, iar la 55°C pompa este fortata sa functioneze la turatia maxima, indiferent de semnalul PWM primit. De asemenea, la fiecare pornire pompa urca la aproximativ 3400 RPM timp de 50 de secunde, pentru a deplasa eventualele bule de aer ramase in zona rotorului.

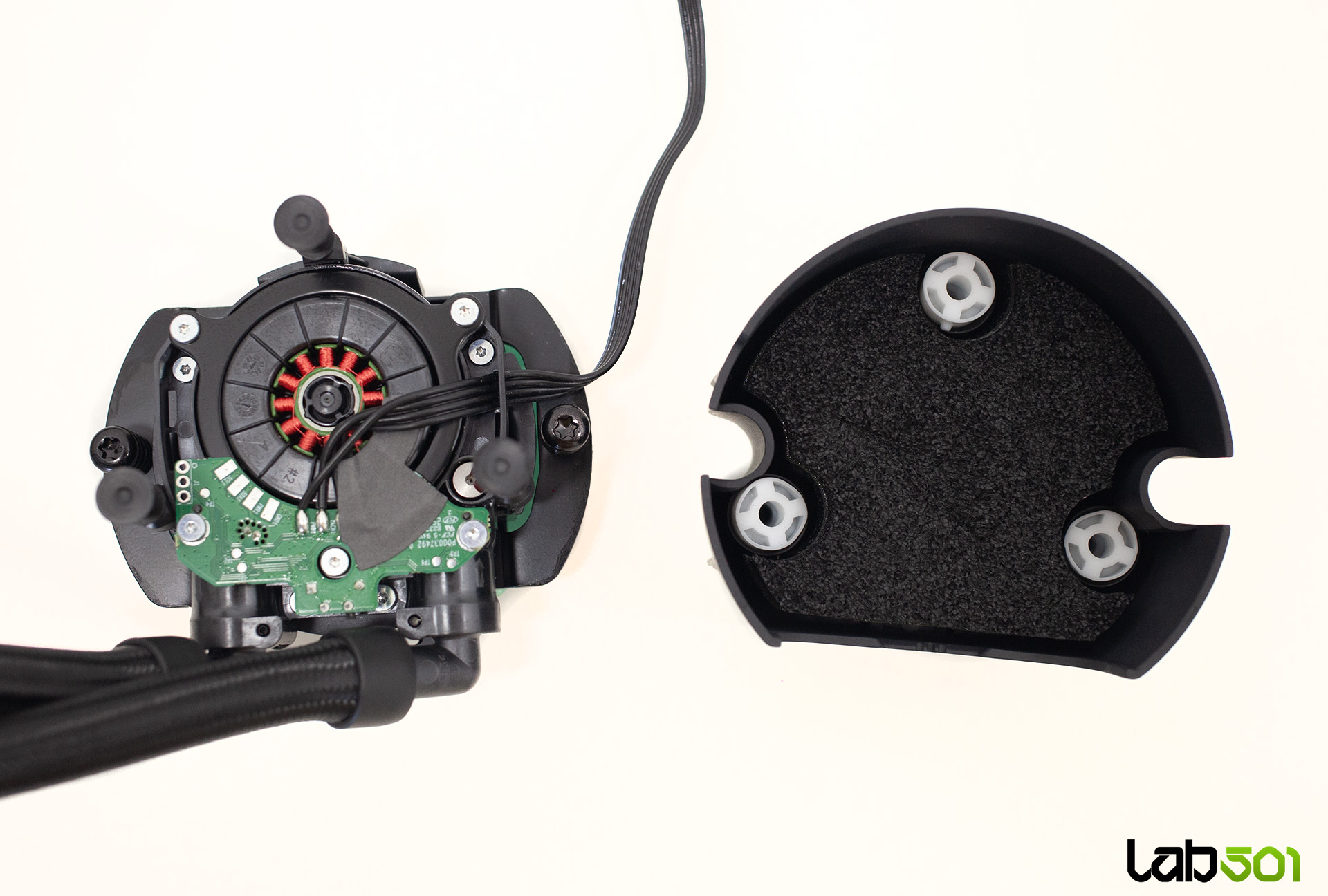

Principala contributie Noctua la constructia blocului este modulul NL-PNA1. Acesta foloseste o structura fonoabsorbanta formata din trei straturi: un material moale, cu pori deschisi, destinat frecventelor inalte, o bariera centrala densa, care blocheaza si reflecta frecventele joase, respectiv un al doilea strat cu pori deschisi, responsabil pentru absorbtia energiei reziduale.

Rolul NL-PNA1 nu se limiteaza la izolarea zgomotului transmis prin aer. Straturile elastice si prinderea flotanta din silicon functioneaza ca elementele elastice ale unui sistem tuned mass damper, in timp ce bariera centrala si carcasa exterioara rigida actioneaza ca mase acordate. Miscarea acestora se opune vibratiilor generate de pompa, reducand energia transmisa spre placa de baza si carcasa. Conform masuratorilor Noctua, NL-PNA1 poate reduce zgomotul pompei cu 1-4 dBA comparativ cu functionarea fara capac. La fel de important, modulul atenueaza in special componentele de frecventa ridicata, deplasand semnatura acustica (spectrul) spre frecvente mai joase, percepute in general drept mai putin deranjante.

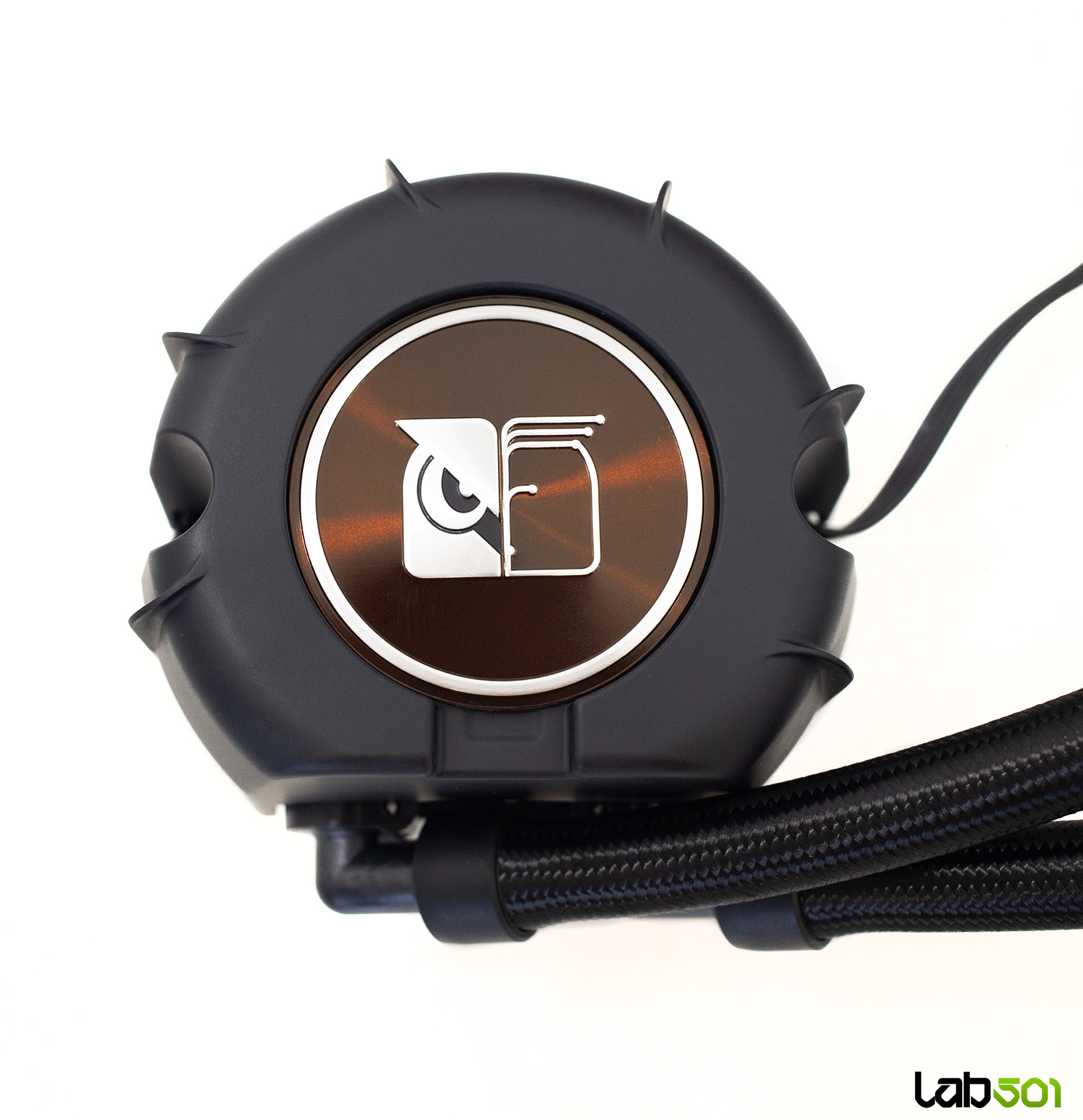

Partea superioara a modulului este acoperita de o placuta metalica fixata magnetic, logo-ul putand fi reorientat in functie de pozitia blocului. In locul acesteia poate fi instalat ventilatorul optional NL-ACF1, care utilizeaza un rotor de 80mm si o rama proiectata pentru a directiona aerul spre VRM, memorie si SSD-urile M.2 din apropierea socket-ului. Rama foloseste efectul Coanda pentru distribuirea fluxului de aer in jurul blocului.

Sistemul de prindere standard Asetek este inlocuit de SecuFirm2+, bazat pe componente metalice rigide si suruburi Torx. Constructia urmareste transferul uniform al fortei de strangere spre coldplate, in timp ce montajul offset optional permite deplasarea blocului spre hotspot-ul procesoarelor compatibile, asa cum am detaliat pe pagina anterioara. Radiatorul este ventilat de trei NF-A12x25 G2 PWM, pe care le-am analizat in detaliu in articolul dedicat, motiv pentru care nu vom relua aici particularitatile constructive ale acestora. Garniturile NA-AVG1 realizeaza o interfata aproape etansa intre ventilatoare si radiator, limitand pierderile de aer si transmiterea vibratiilor, Noctua recomandand montarea ventilatoarelor in configuratie push.
