Prezentare si montare

Vedeta acestui articol este, fara indoiala, waterblock-ul Thermal Grizzly AMD Mycro Direct-Die Pro RGB V1, o solutie de racire conceputa special pentru procesoarele AMD Ryzen 7000 si 9000 cu delid, indiferent daca acestea sunt echipate cu unul sau doua CCD-uri. Ne aflam in fata unui waterblock high-end care inlocuieste atat capacul IHS al procesorului, cat si mecanismul de prindere al socket-ului (SAM – Socket Actuation Mechanism), permitand racirea directa a pastilei de siliciu.

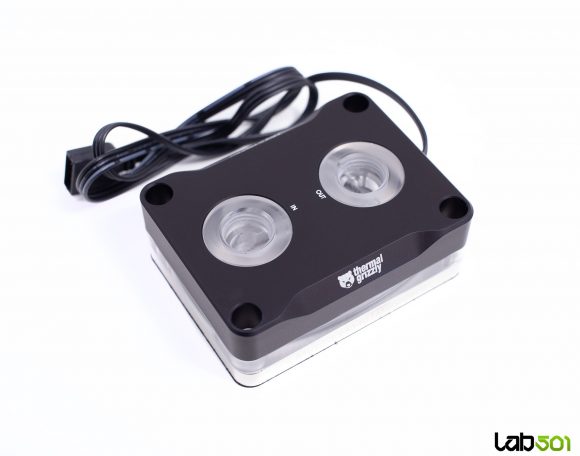

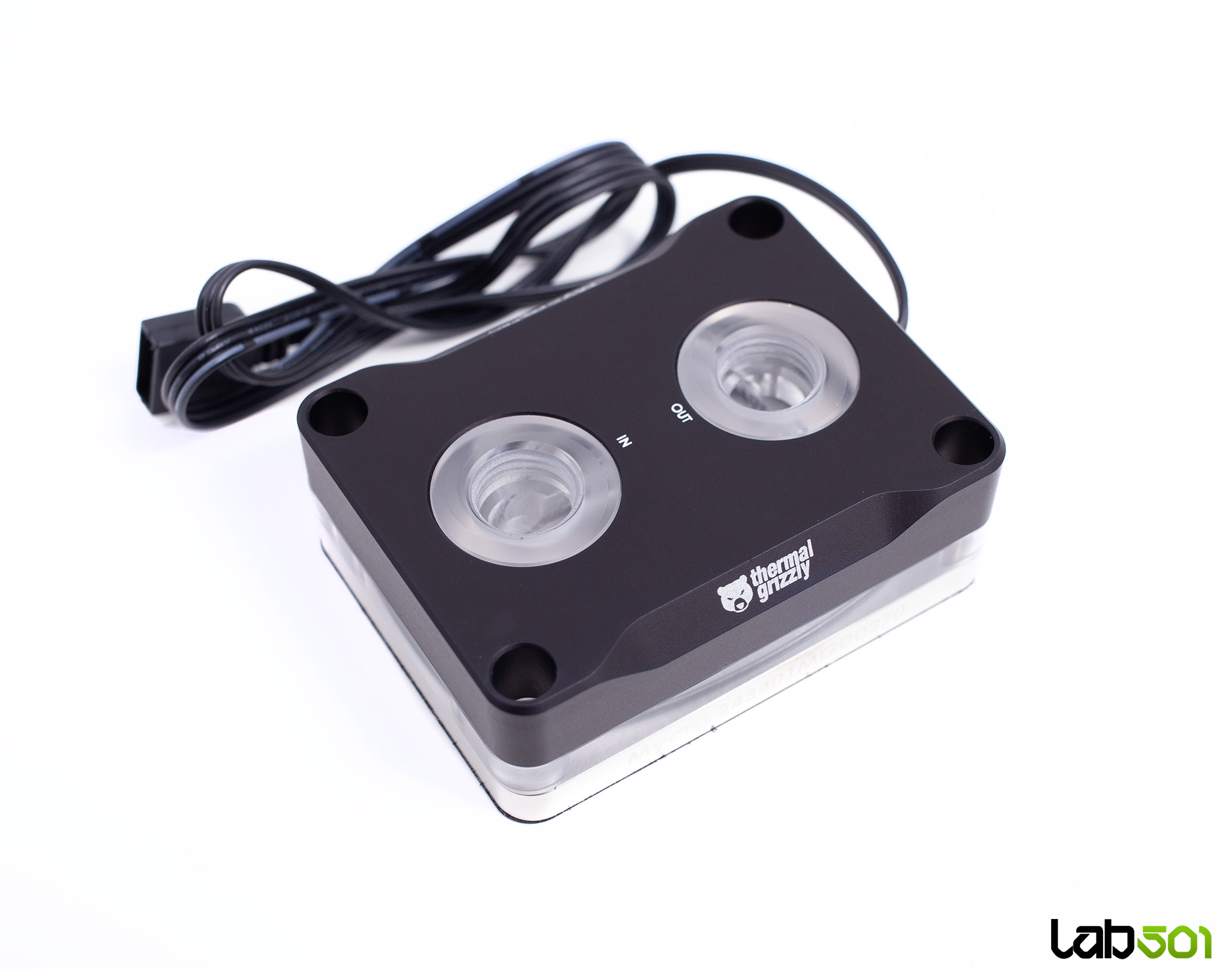

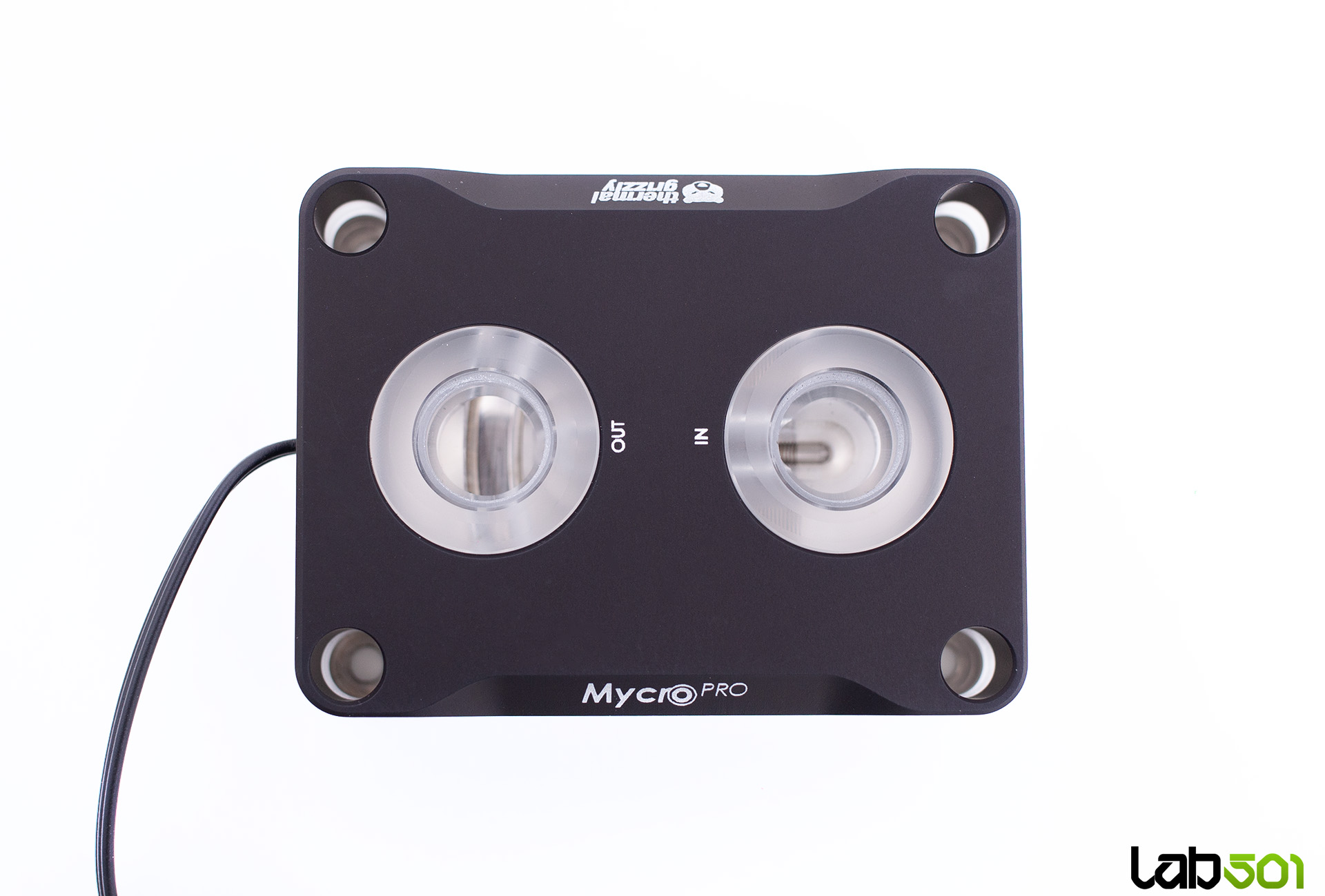

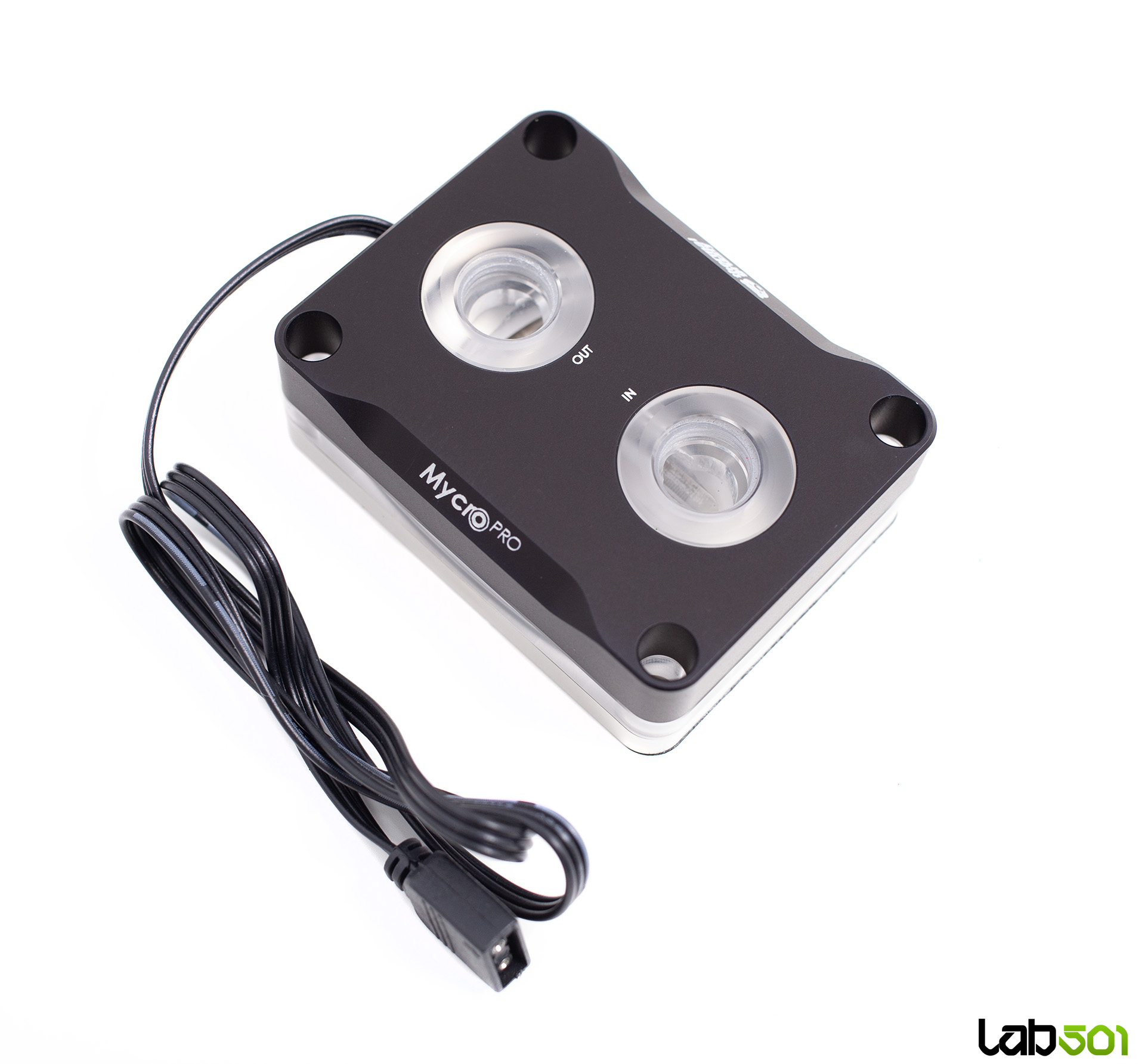

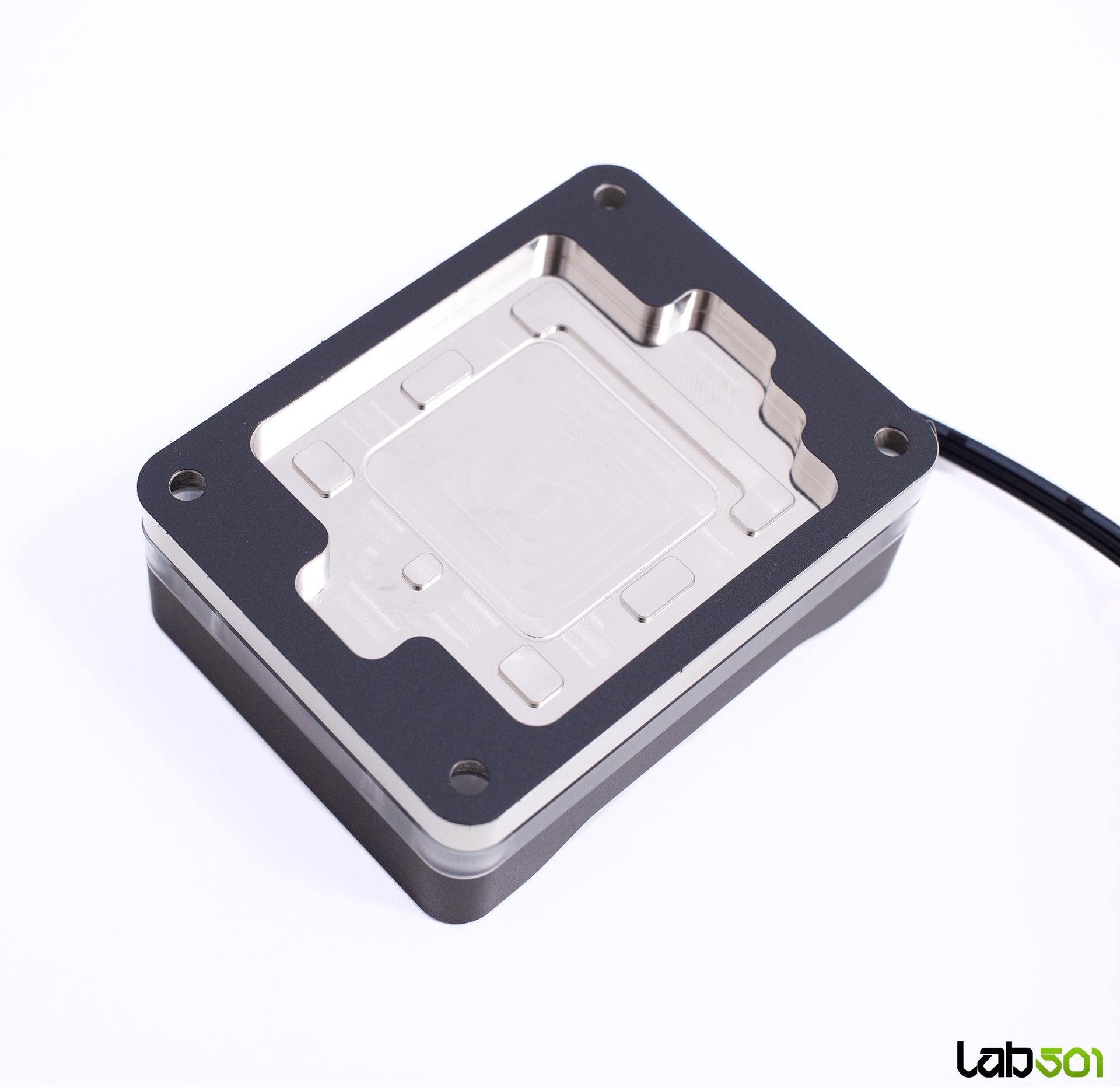

Mycro Direct-Die Pro RGB V1 are la baza un coldplate din cupru placat cu nichel, echipat cu o structura hibrida de lamele – mai rare in zona cipului I/O si mai dese, respectiv mai adanci, in dreptul CCD-urilor. Jetplate-ul este optimizat pentru a minimiza restrictia in circuitul de racire, pastrand totodata o performanta ridicata. Placarea cu nichel are doua roluri: previne oxidarea cuprului si impiedica reactia acestuia cu metalul lichid, evitand infiltrarea compusului in material – cu alte cuvinte, avem compatibilitate pe termen lung cu Conductonaut Extreme (sau orice alta pasta pe baza de metal lichid), fara a necesita reaplicari frecvente. Deasupra bazei gasim un capac realizat dintr-o combinatie de aluminiu anodizat si acril transparent. Acrilul nu este doar un element estetic – acesta este tratat termic pentru eliminarea tensiunilor interne, reducand astfel riscul de aparitie a microfisurilor in timp. Sub capacul de aluminiu se afla LED-uri ARGB adresabile care lumineaza discret acrilul, oferind un efect vizual placut si o nota moderna sistemului.

Pasul urmator dupa delid este montarea efectiva a waterblock-ului pe procesorul nostru Ryzen 7 7700. Procedura necesita rabdare si atentie, dar Thermal Grizzly a inclus in pachet tot ce este necesar pentru o instalare corecta si sigura. Dupa indepartarea IHS-ului cu ajutorul Delid-Die-Mate si curatarea atenta a reziduurilor de indiu de pe suprafetele de siliciu, trebuie pregatita placa de baza pentru instalare. Mai intai, este necesara indepartarea mecanismului standard de prindere al socket-ului AM5 (SAM). In cazul placii noastre de test, acest pas a presupus desurubarea a patru suruburi Torx (cheia T20 este inclusa in pachet), eliberand cadrul metalic care in mod normal fixeaza procesorul.

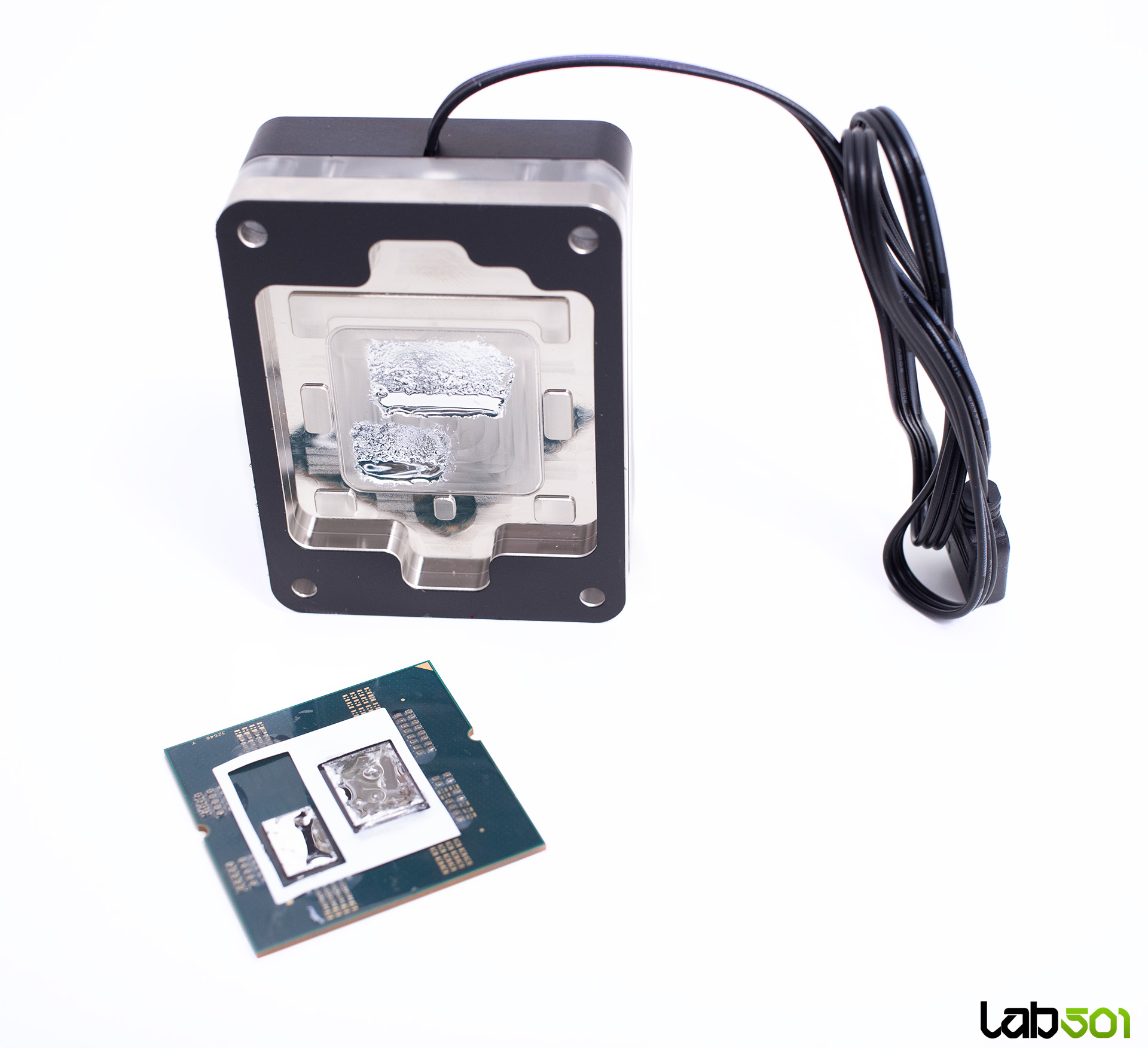

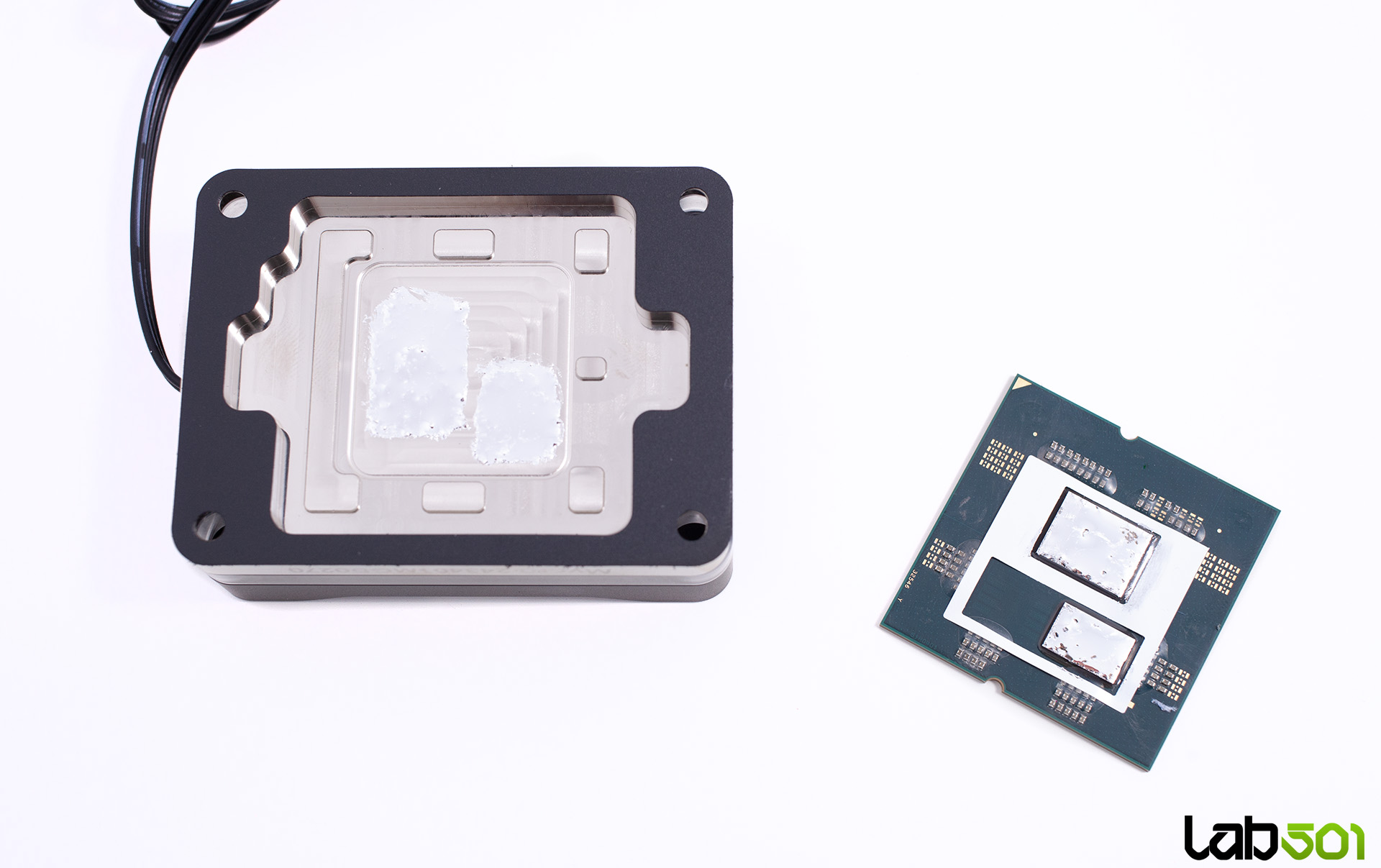

In continuare, inainte de montarea waterblock-ului, aplicam folia de izolatie inclusa in kit peste substratul procesorului. Aceasta este decupata cu precizie pentru a acoperi zona din jurul chip-urilor, protejand componentele expuse de eventuale scurgeri de metal lichid. Avand in vedere ca metalul lichid este conductiv electric, aceasta etapa este esentiala pentru siguranta. Folosind aplicatorul inclus, intindem cu grija o pelicula subtire de Conductonaut Extreme pe cele doua pastile de siliciu (CCD-ul si cipul I/O). Este nevoie de foarte putin material – compusul trebuie distribuit uniform, fara sa formeze bilute sau sa curga in afara pastilelor. Aplicam o cantitate similara si pe baza waterblock-ului, exact in zonele de contact.

Odata pregatite ambele suprafete, asezam cu atentie waterblock-ul Mycro Direct-Die Pro deasupra procesorului. Acesta are gauri de montare care se aliniaza perfect cu punctele de prindere standard AM5 (acolo unde era fixat SAM-ul). Prinderea se face in backplate-ului original, folosind suruburile incluse. Strangerea finala se face in cruce, cu imbusul negru din pachet, pentru a asigura o presiune uniforma pe toata suprafata chip-urilor. Este important sa strangem ferm, dar fara sa fortam.

Odata montat, waterblock-ul are si rolul de mecanism de prindere, fixand procesorul in socket prin presiune – o solutie ingenioasa, care imbina racirea cu stabilitatea mecanica eliminand straturile suplimentare care nu sunt necesare. Conectam si cablul de iluminare ARGB la un header de 5V de pe placa de baza, iar dupa umplerea si aerisirea buclei de racire, sistemul este gata de pornire. Sistemul booteaza fara probleme, semn ca procesorul este montat corect si tolerantele au fost respectate cu precizie. Din punct de vedere vizual, configuratia arata excelent – iluminarea subtila a acrilului transparent scoate in evidenta zona procesorului, oferind un plus de personalitate ansamblului.
