Analiza interioara

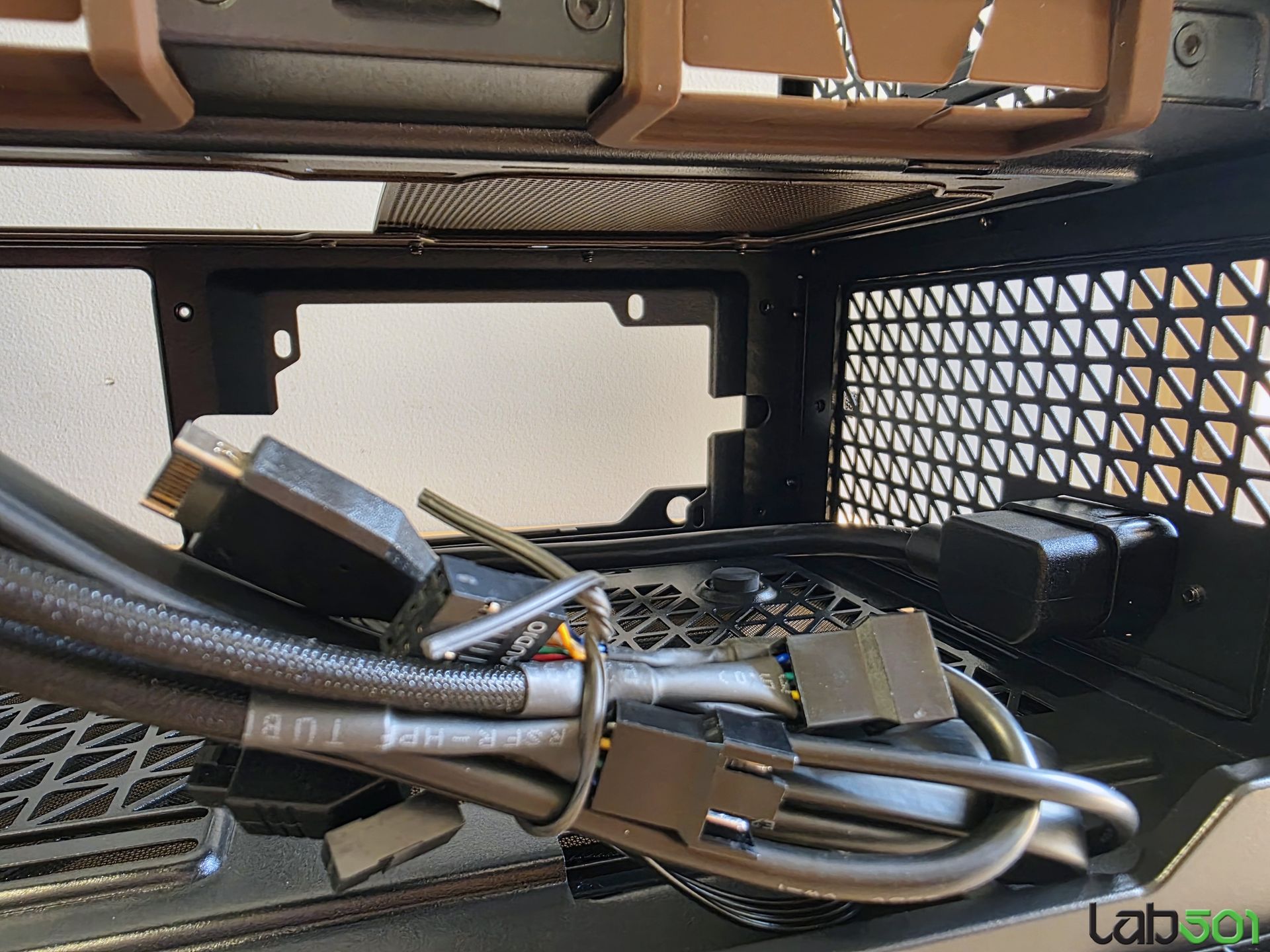

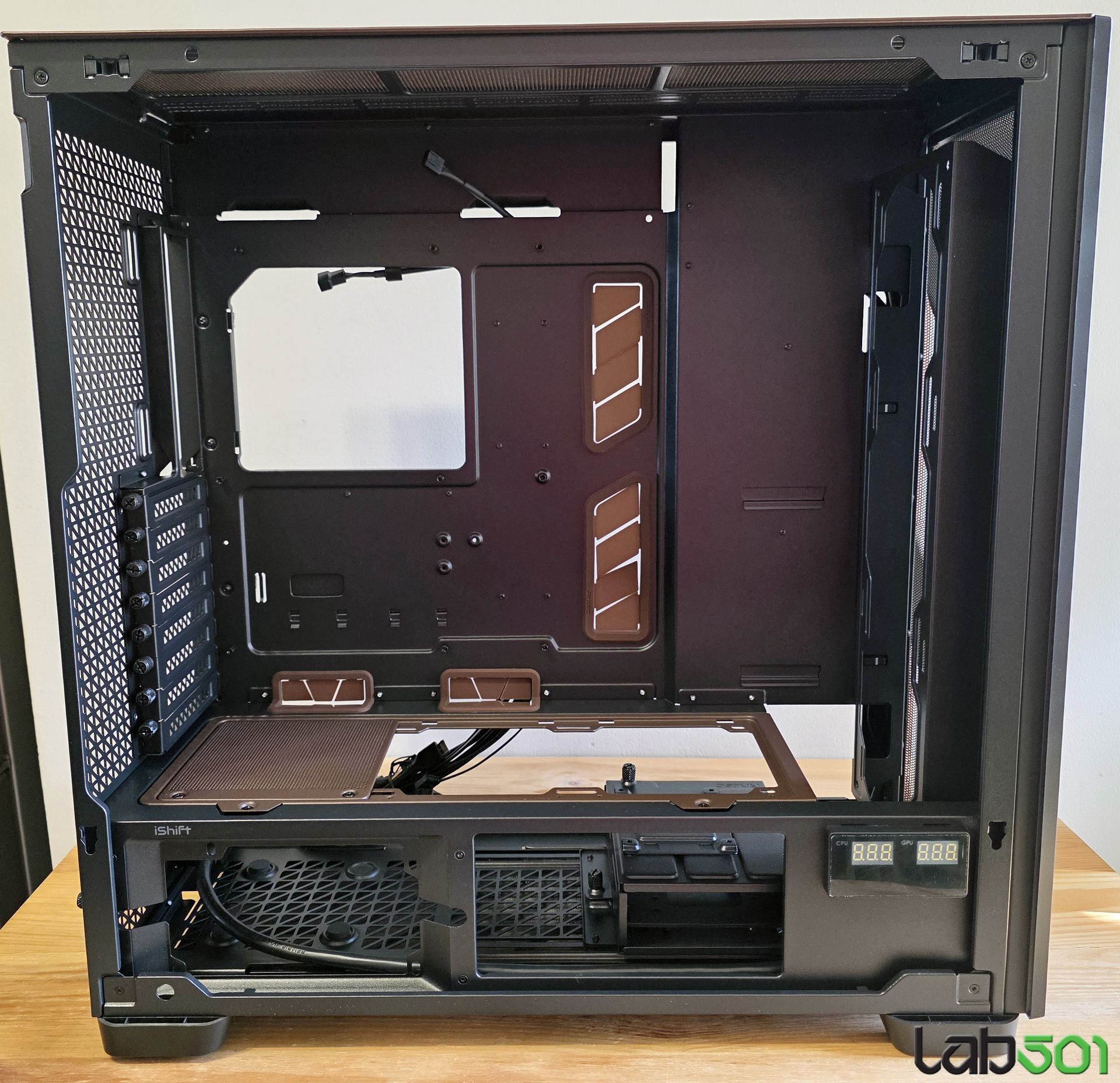

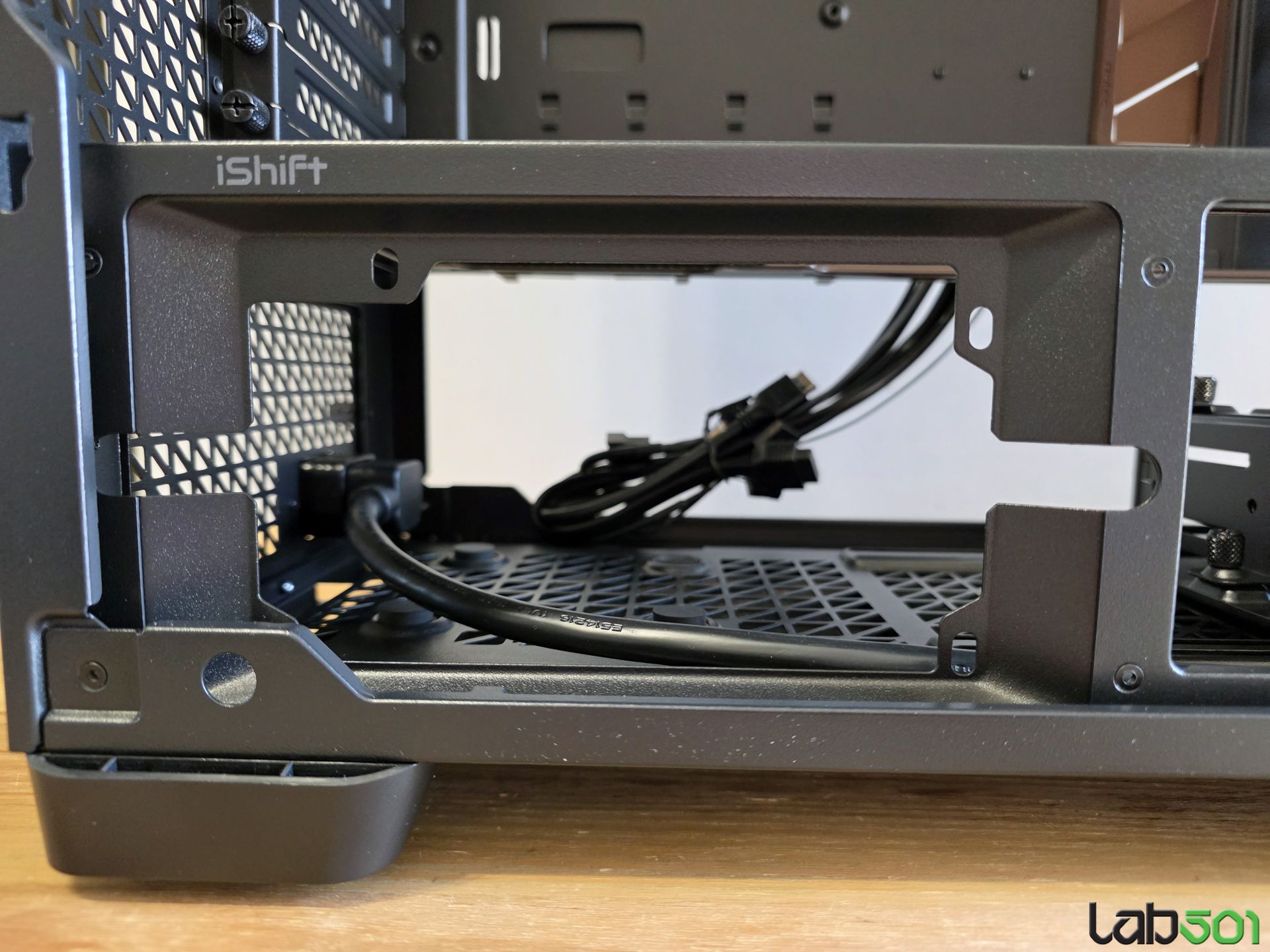

Antec Flux Pro Noctua Edition este o carcasa cu arhitectura bi-camerala, trecerea la un design deschis realizandu-se cu usurinta prin demontarea ramei pe care montam ventilatoare deasupra sursei. In compartimentul inferior putem monta sursa in mai multe pozitii, gratie sistemului iShift. Astfel, din fabrica sursa este gandita pentru a fi montata perpendicular pe lungimea carcasei, producatorul incluzand un cablu de extensie pentru a facilita acest lucru.

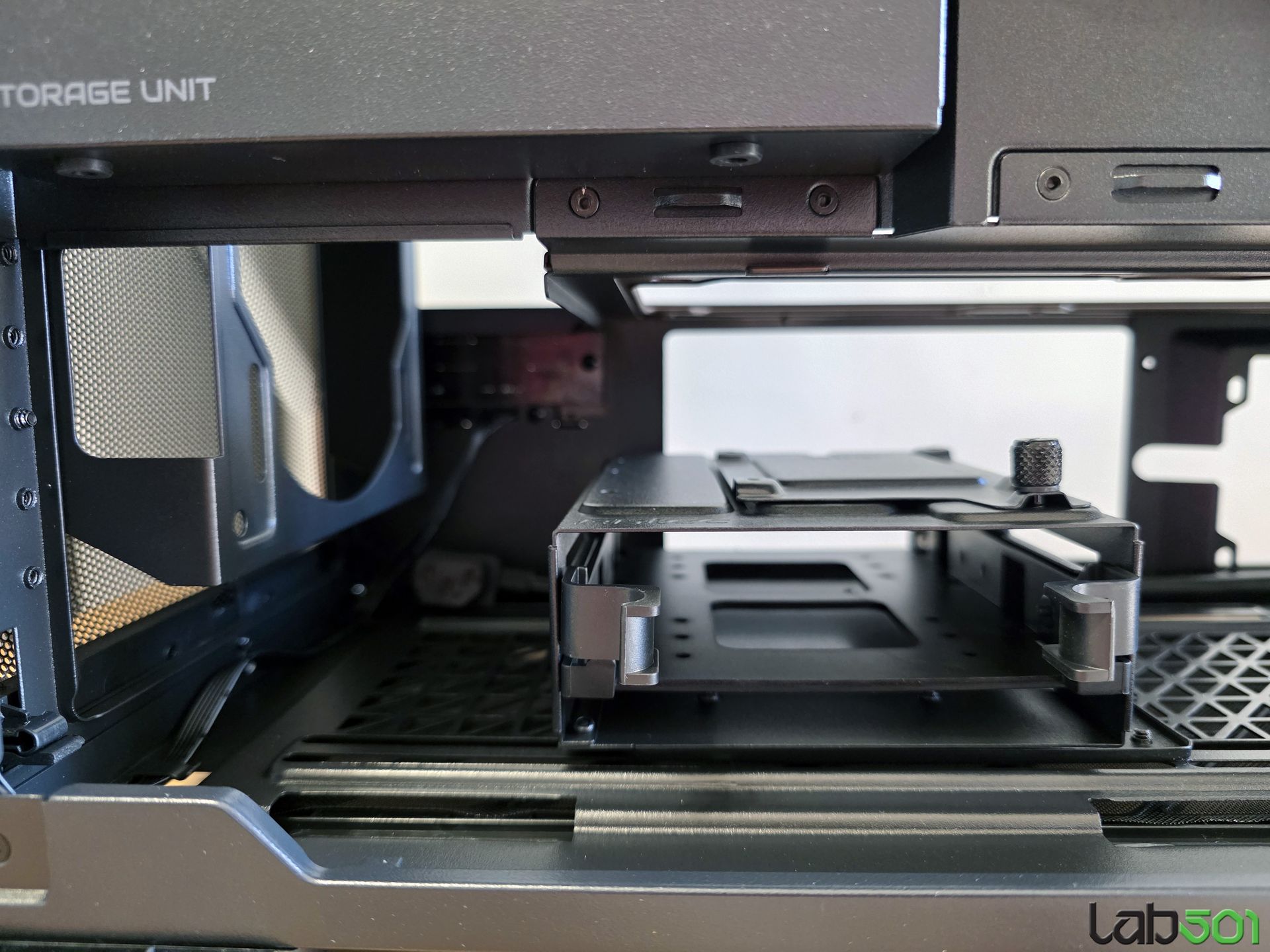

Desigur, daca ne dorim acest lucru, sau daca utilizam o sursa mai lunga de 180mm, putem utiliza rama inclusa in pachetul cu accesorii pentru a monta sursa in mod clasic, pe lungimea laturii inferioare. Tot in compartimentul inferior gasim si un montant detasabil, care poate adaposti doua unitati de stocare, de 3.5 ” sau 2.5″. Acesta poate culisa pe lungimea laturii inferioare sau poate fi montat chiar si in locul unui ventilator, deasupra mastii sursei.

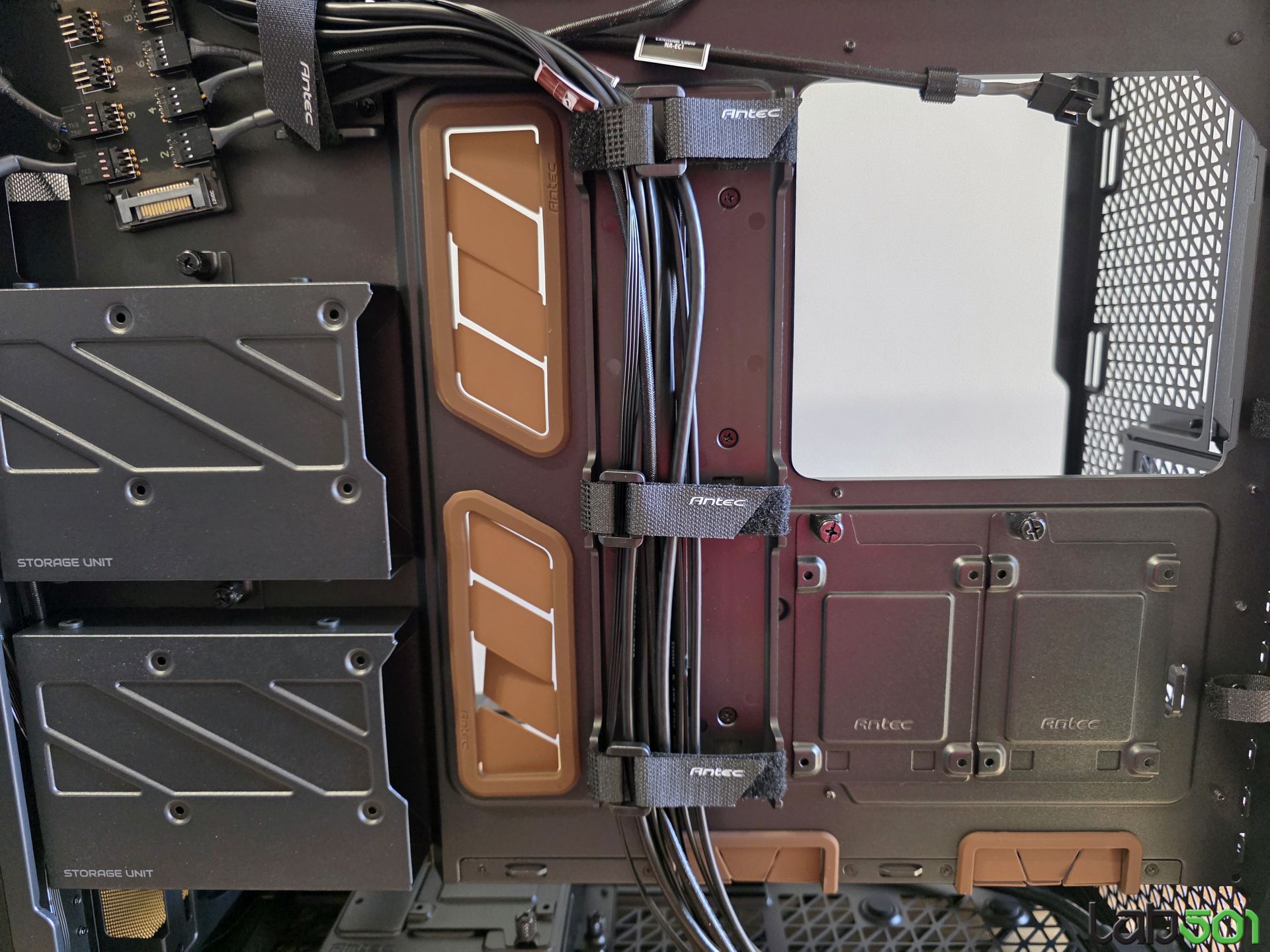

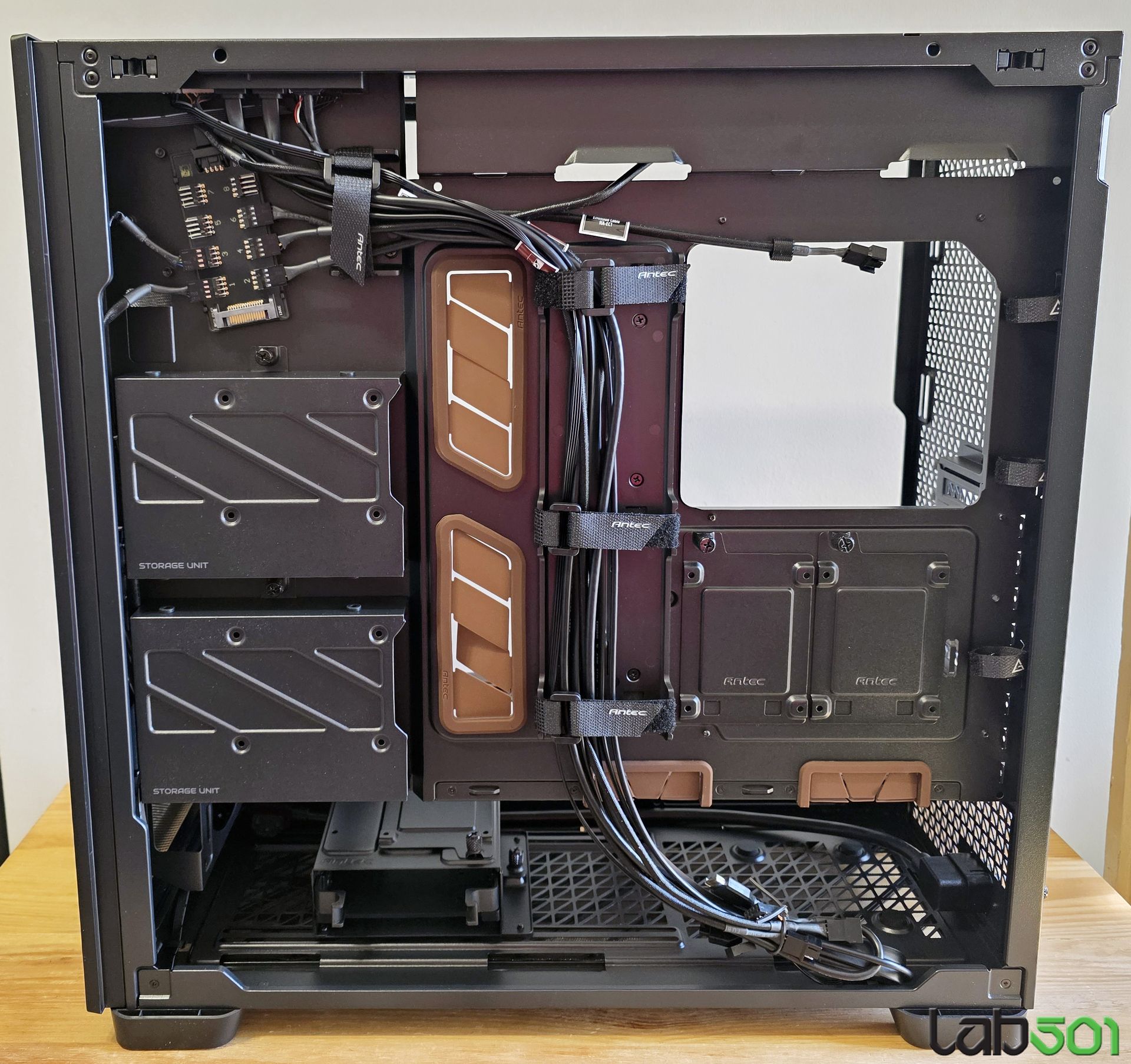

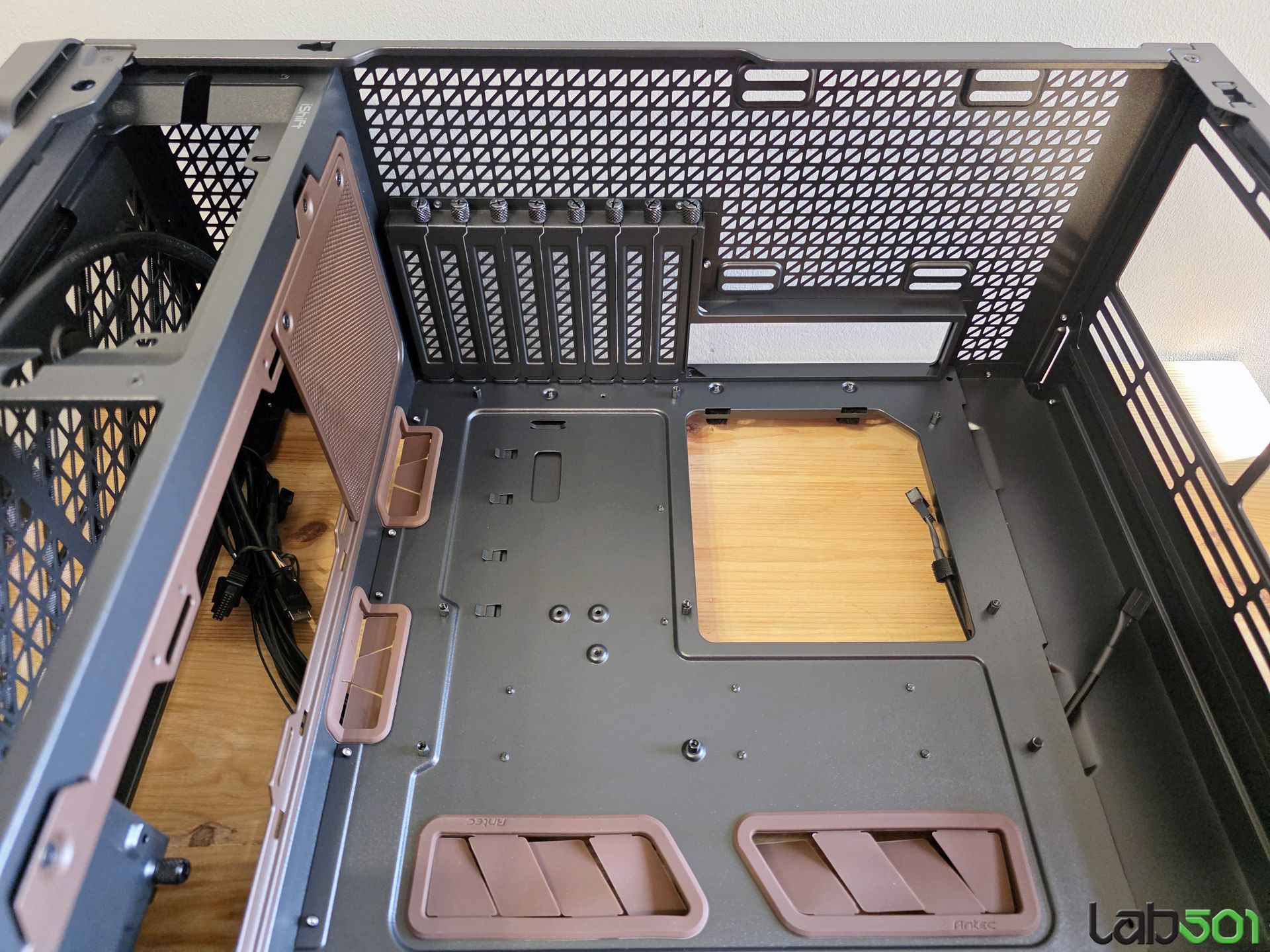

Tot la capitolul stocare gasim 4 montanti pe spatele tray-ului placii de baza, unde putem monta doua unitati de stocare de 3.5″ si doua unitati de stocare de 2.5″, sau 4 unitati de 2.5″. Avem la dispozitie 4 lacasuri de mari dimensiuni, protejate cu garnituri de cauciuc in culoarea Noctua, pentru trecerea firelor in spatele tray-ului, respectiv trei lacasuri fara garnituri, precum si o multitudine de puncte in care putem ancora cablurile, 7 dintre acestea fiind dotate cu benzi velcro.

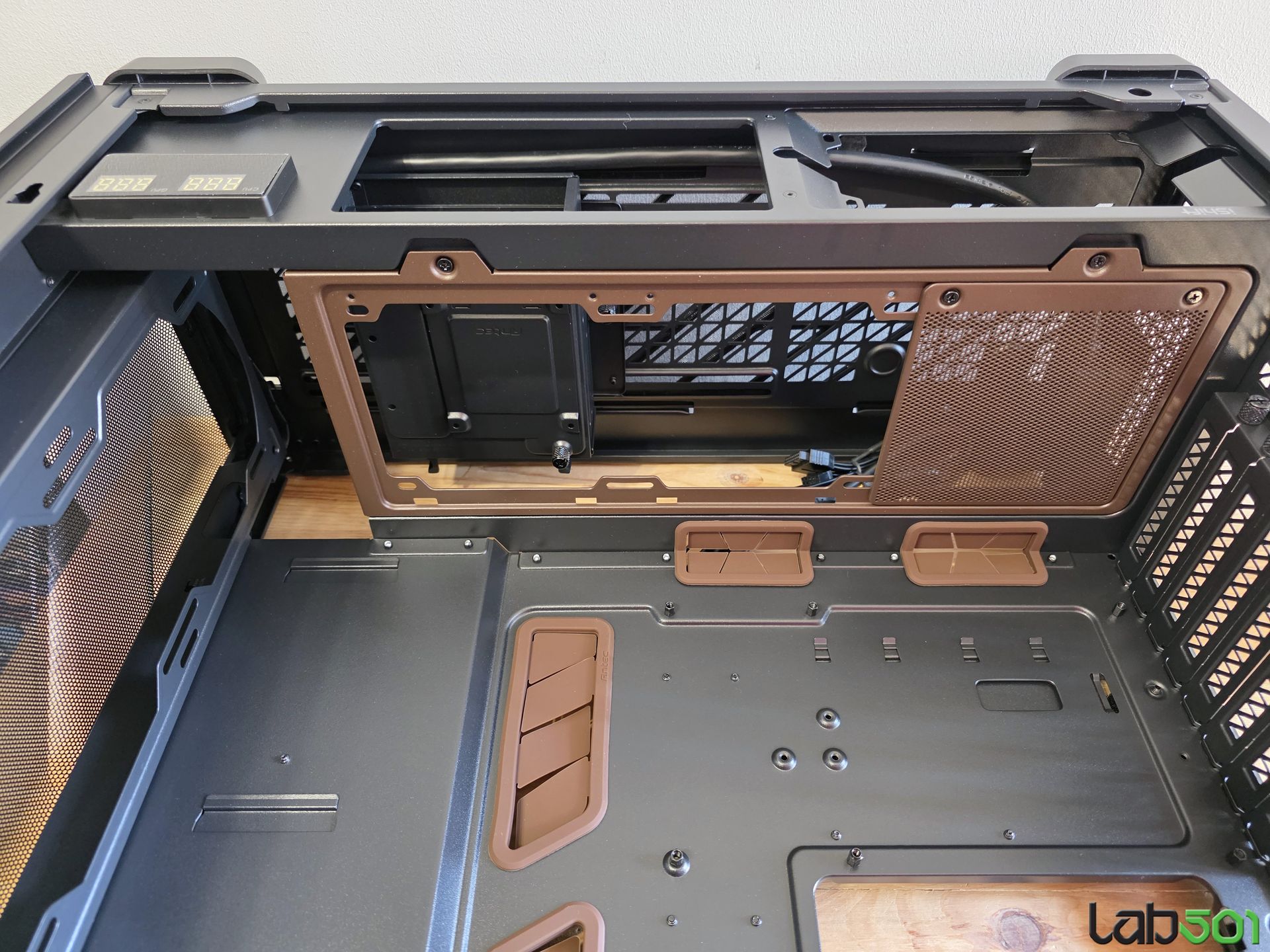

Tinand cont ca ventilatoarele sunt livrate separat, avem la dispozitie o multitudine de optiuni pentru a configura fluxul de aer. Totusi, cei de la Noctua recomanda montarea a 3 ventilatoare NF-A14x25 G2 pentru admisie pe latura frontala, in configuratia PPA/PPB/PPA, 2 ventilatoare NF-A12x25 G2 pe masca sursei, in configuratie PPA/PPB, respectiv un ventilator NF-A14x25 G2 PPB pe latura din spate, pentru evacuare.

Daca nu sunteti la curent cu ventilatoarele configurate offset, puteti afla mai multe detalii in review-ul colegului meu Matei, sau direct pe site-ul producatorului. Pe scurt, ventilatorul notat PPA ruleaza cu 25 RPM mai putin decat baremul de 1500 RPM, in timp ce cel de-al doilea ventilator (PPB) ruleaza cu 25 RPM peste turatia de referinta de 1500 RPM. Performanta este similara cu cea in cazul in care ambele ar fi rulat la 1500 RPM, dar semnatura acustica este imbunatatita.

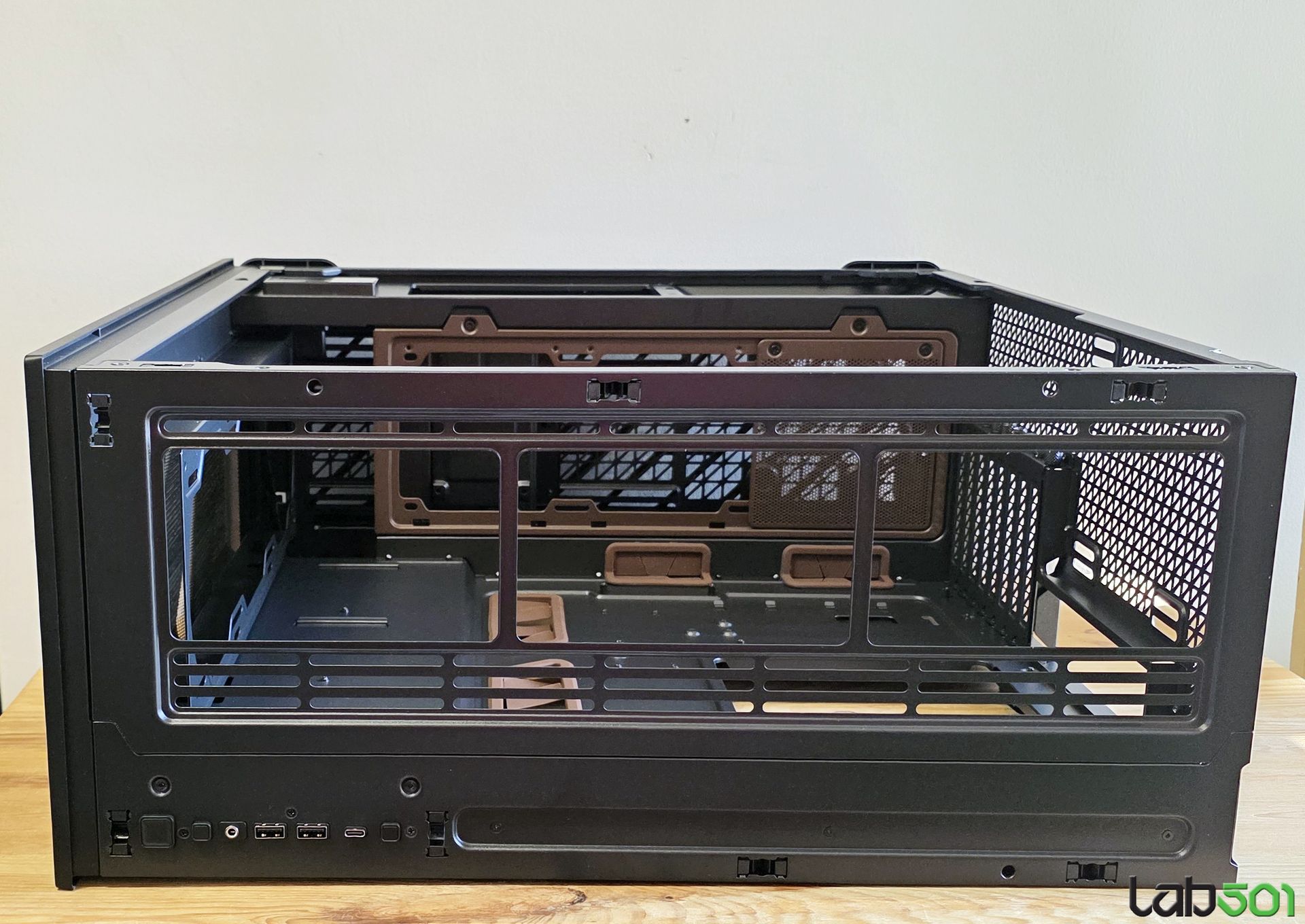

Per total, Antec Flux Pro Noctua Edition poate gazdui pana la 12 ventilatoare de 120mm sau 9 ventilatoare de 140mm. Astfel, pe latura frontala si pe latura superioara putem monta cate 3 ventilatoare de 120 sau 140mm, pe masca sursei putem monta 3 ventilatoare de 120mm, pe latura inferioara putem monta 2 ventilatoare de 120mm sau 140mm, in timp ce pe latura din spate putem monta un ventilator de 120mm sau 140mm.

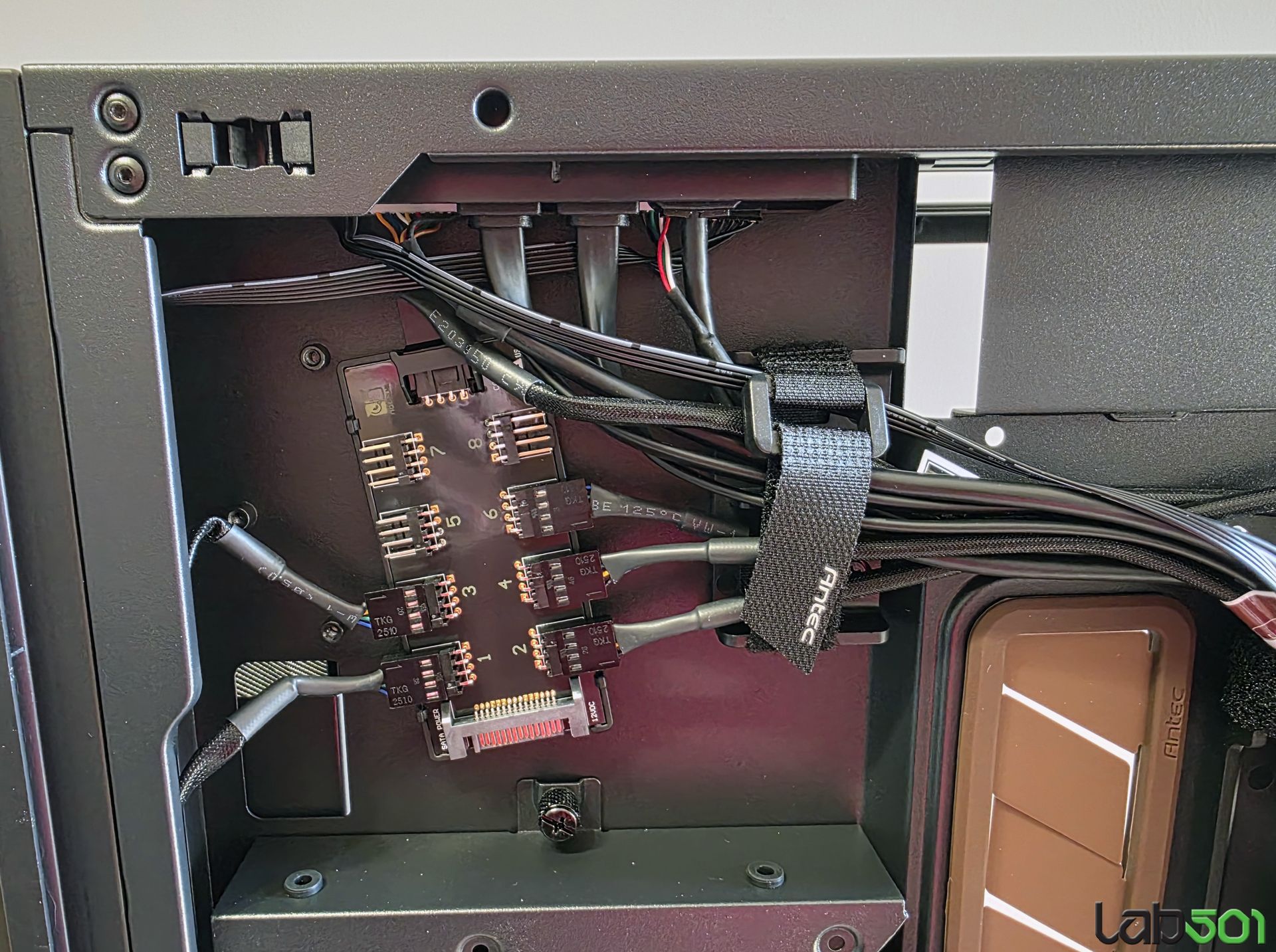

Nici la capitolul radiatoare nu avem de ce sa ne plangem – pe latura frontala si pe latura superioara putem monta radiatoare de pana la 420mm, masca sursei accepta radiatoare pana la 360mm, latura inferioara suporta radiatoare de pana la 240mm, in timp ce latura din spate poate adaposti un radiator de 120mm sau 140mm. Un detaliu mic, dar important, este faptul ca daca optam pentru configuratia recomandata de producator, acesta a conectat deja prelungitoare pentru 5 dintre cele 6 ventilatoare incluse in pachet la hub-ul NA-FH1.

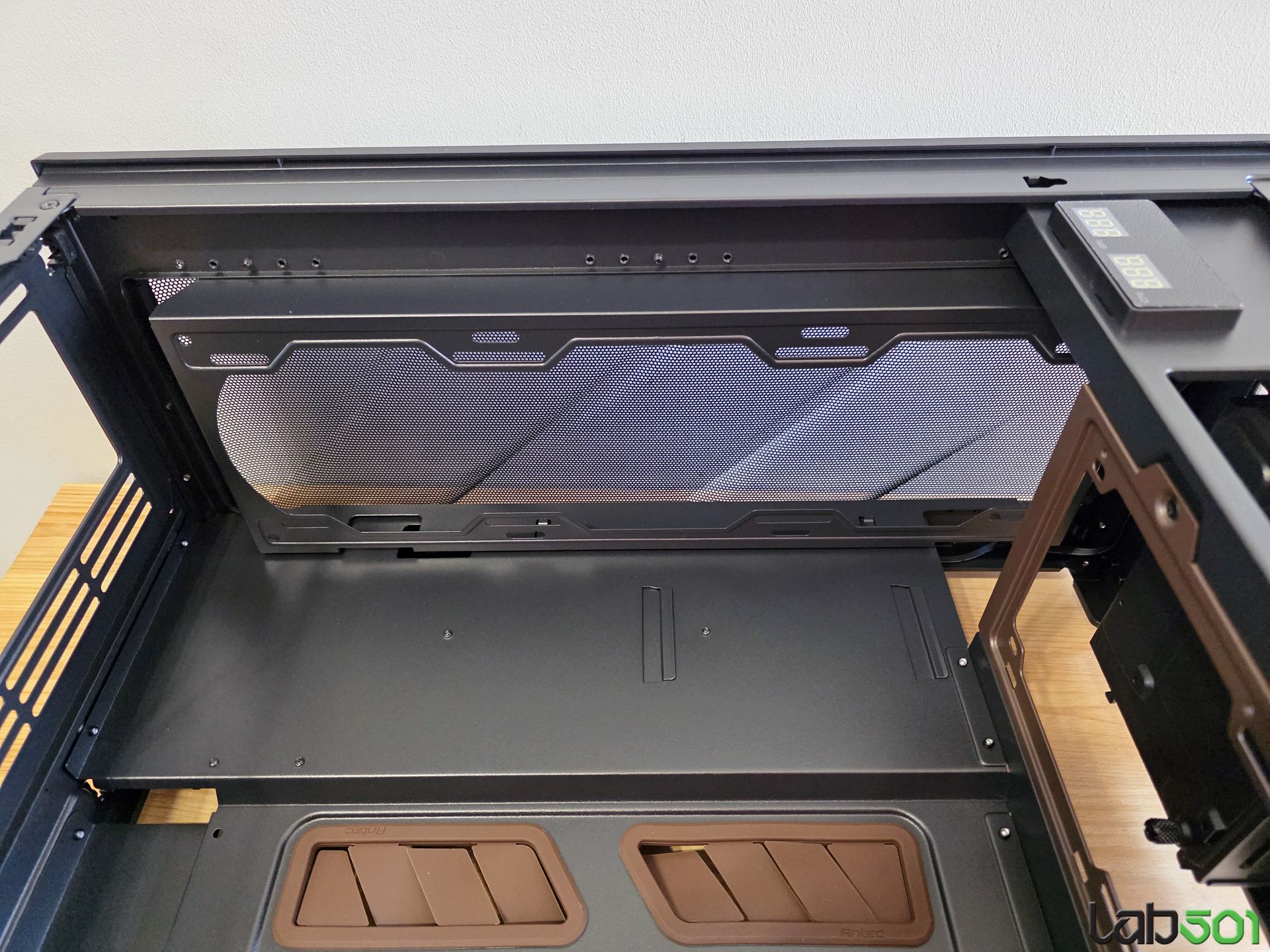

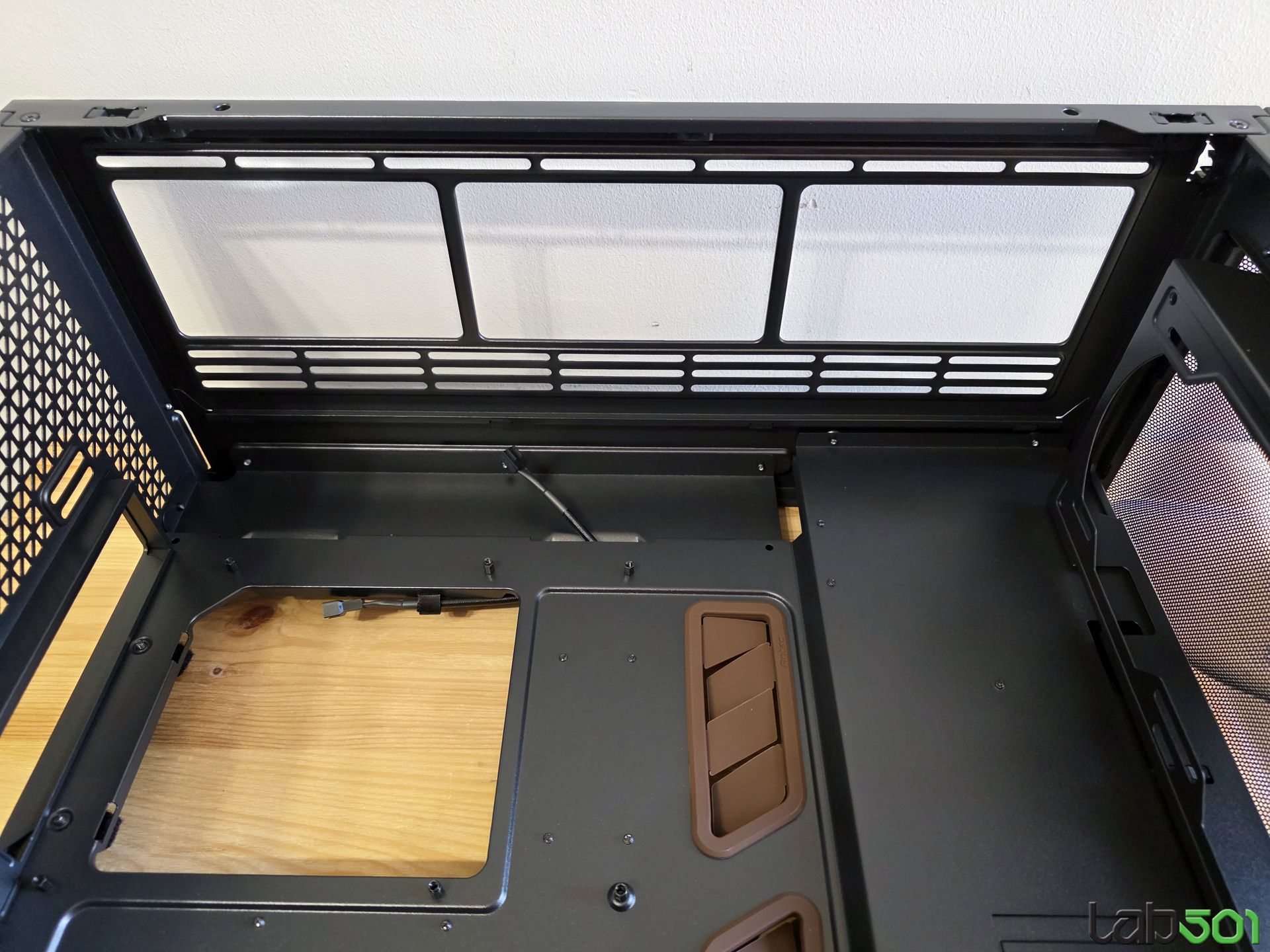

Prelungitoarele sunt trase deja in pozitiile unde vom monta ventilatoarele, ventilatorul din zona superioara a laturii frontale urmand a fi conectat direct la hub, datorita proximitatii fata de acesta. Un alt aspect important, care ne usureaza munca in momentul in care asamblam sistemul, este faptul ca atat latura superioara, cat si montantul pentru ventilatoare / radiator de pe latura superioara, pot fi demontate cu usurinta, pentru a maximiza accesul in interiorul carcasei in momentul in care asamblam sistemul.

Nu in ultimul rand, cei de la Noctua au testat pozitionarea ideala a ventilatoarelor si au publicat o serie de recomandari si rezultate ale testelor, care pot fi utile in momentul in care asamblati un sistem in aceasta carcasa. Astfel, conform testelor realizate in-house, temperatura procesorului este cu 2.5-4oC mai mica fata de utilizarea ventilatoarelor cu care este livrata carcasa standard, in timp ce temperatura nucleului grafic este cu 1-2 oC mai mica, in conditiile pastrarii aceluiasi nivel de zgomot. Pastrand aceeasi temperatura a nucleului grafic, sistemul este cu 6.5 – 8.5dB(A) mai silentios fata de configuratia standard.
