Analiza interioara

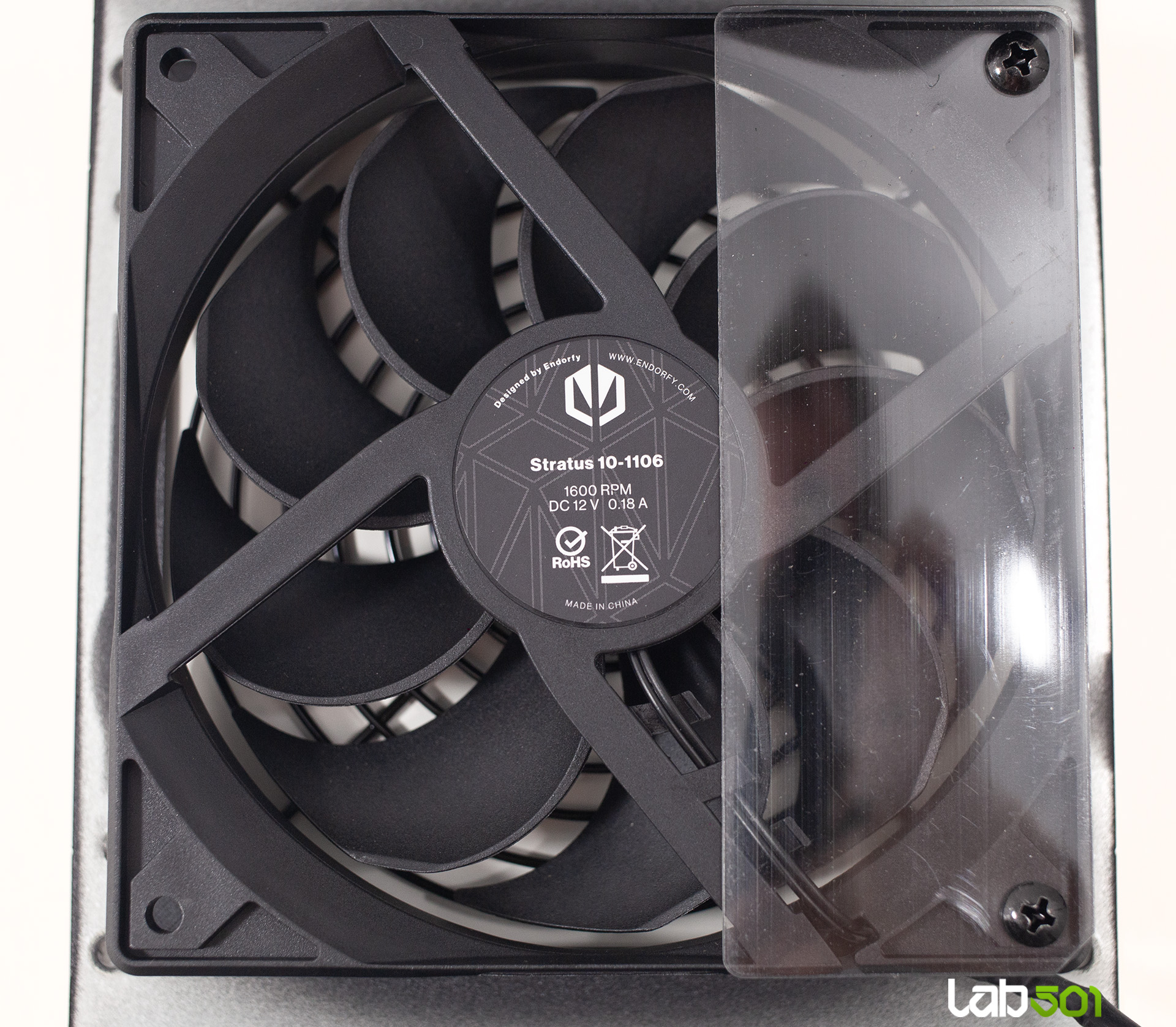

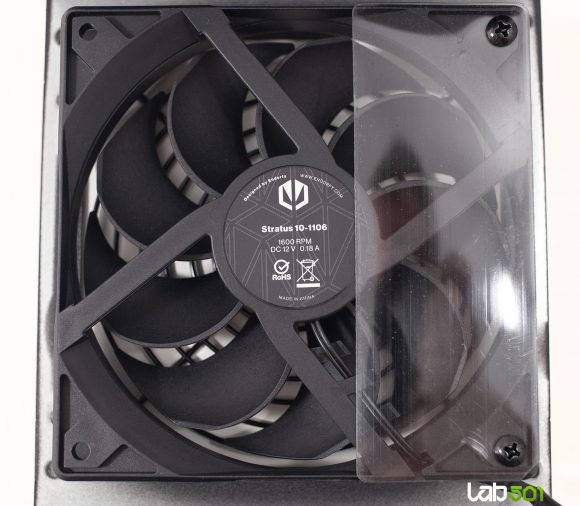

Ventilatorul responsabil cu racirea interna este un model ENDORFY Stratus de 120 mm, o varianta mai accesibila a binecunoscutului Fluctus. Acesta foloseste un lagar pe lichid si beneficiaza de un profil de turatie optimizat pentru un nivel redus de zgomot, turatia maxima fiind de 1600 RPM, valoare pe care o si atinge atunci cand incarcam sursa peste puterea nominala, in testul de overload.

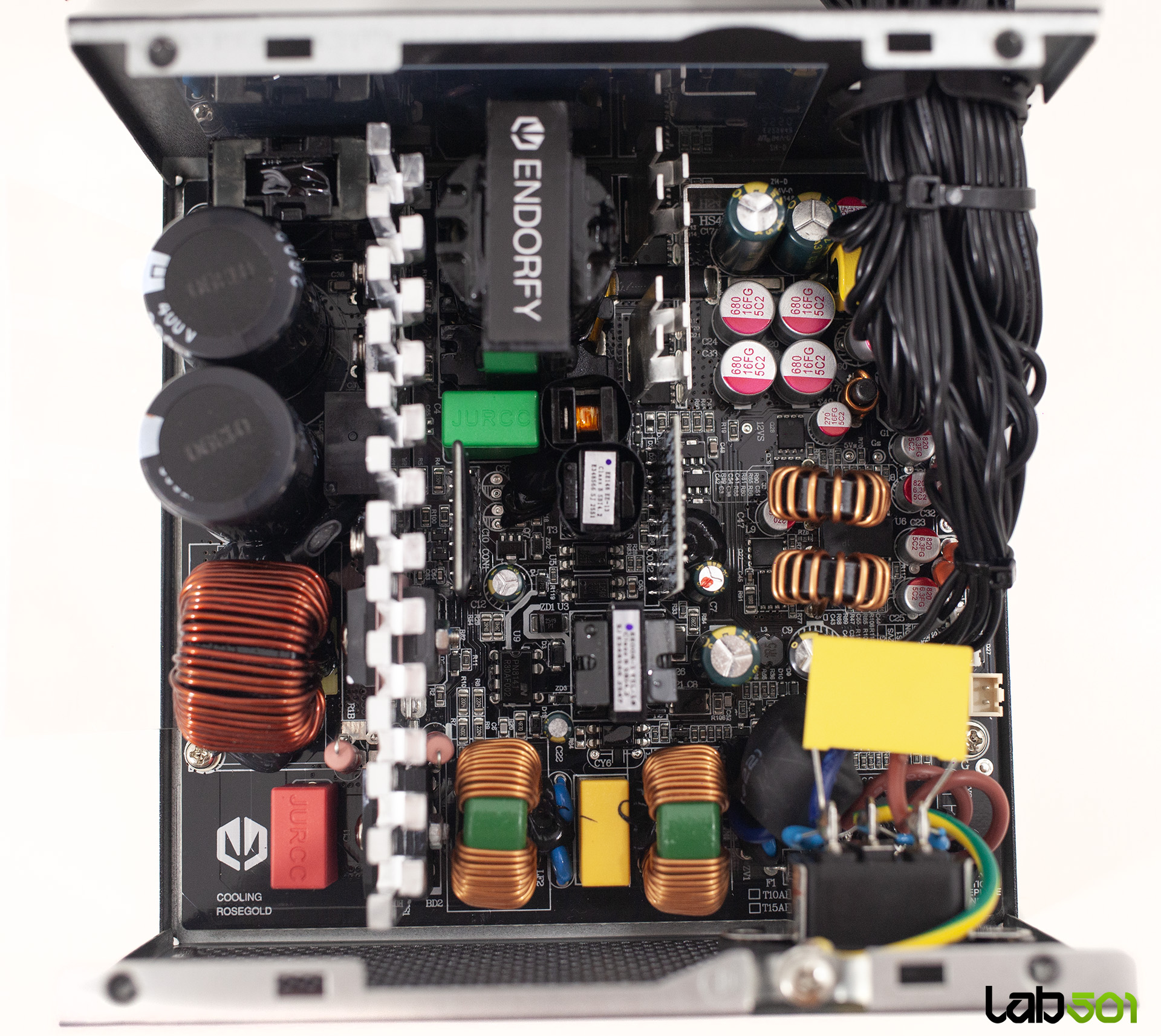

Platforma interna este dezvoltata de Jiumeng si marcheaza principala diferenta fata de seria Vero L6. Astfel, Enduro L6 850W foloseste o topologie mai moderna si mai eficienta: half-bridge LLC pe primar, redresare sincrona pentru rail-ul de +12V si conversie DC-DC pentru rail-urile minore de +3.3V si +5V. Aceasta arhitectura este exact ceea ce asteptam de la o sursa 80PLUS Gold moderna. Topologia LLC permite obtinerea unei eficiente ridicate si a unui comportament mai bun in sarcina, in timp ce conversia DC-DC pentru rail-urile minore imbunatateste stabilitatea tensiunilor in scenarii de crossload.

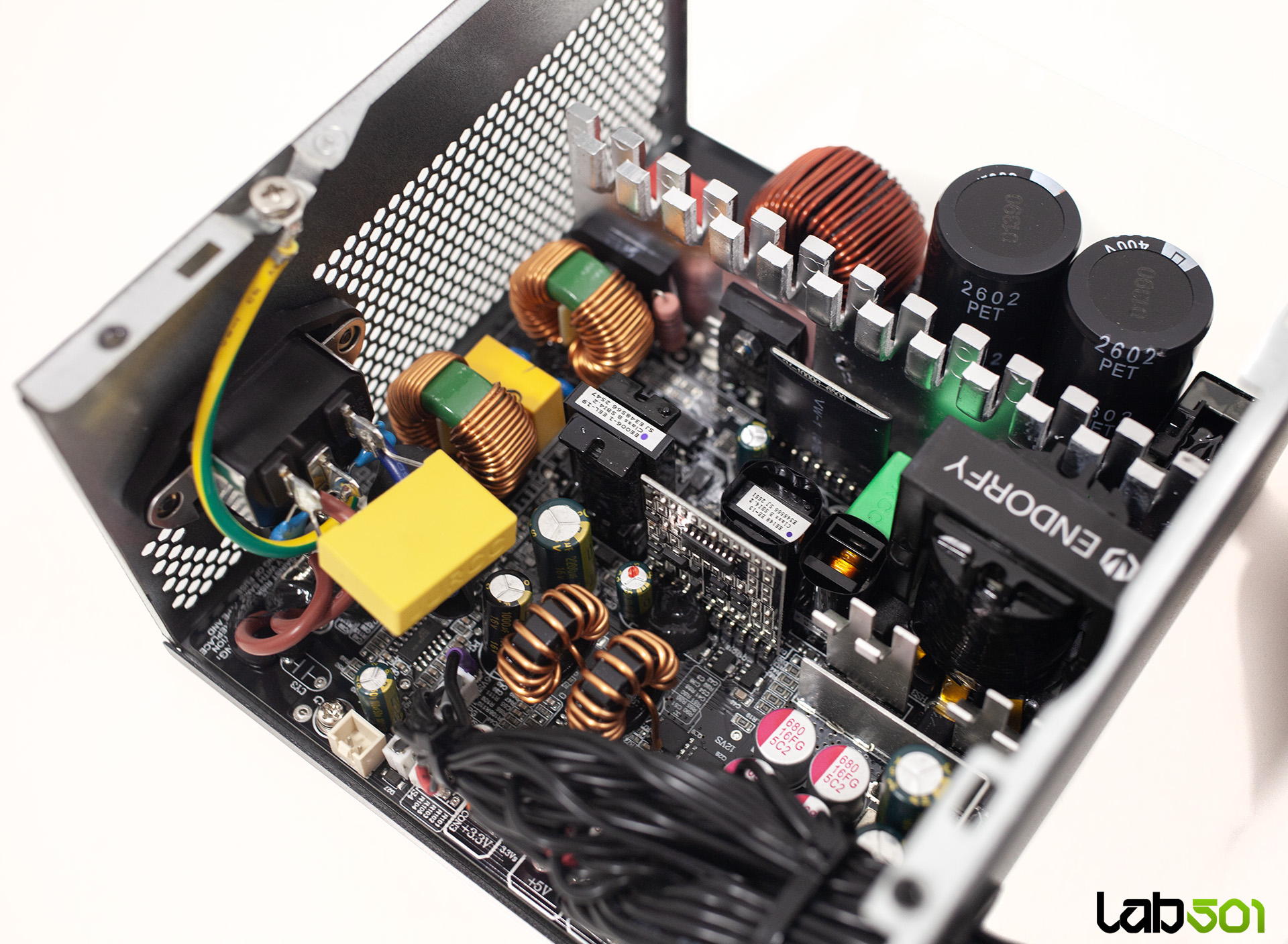

Filtrarea EMI include doi condensatori de tip Y si unul de tip X, fara circuit de descarcare, montati direct pe mufa IEC, continuand cu o bobina de ferita pe fir. Pe PCB regasim o siguranta fuzibila, un al doilea condensator de tip X, inca doi condensatori de tip Y, doua bobine pentru filtrare CM (common mode) si un varistor pentru protectia la supratensiuni (surge). Protectia la curentul de pornire (inrush) este asigurata printr-un termistor NTC montat in paralel cu un releu de bypass, o solutie clasica si eficienta, pe care ne bucuram sa o vedem implementata chiar si intr-un produs cu pozitionare mainstream.

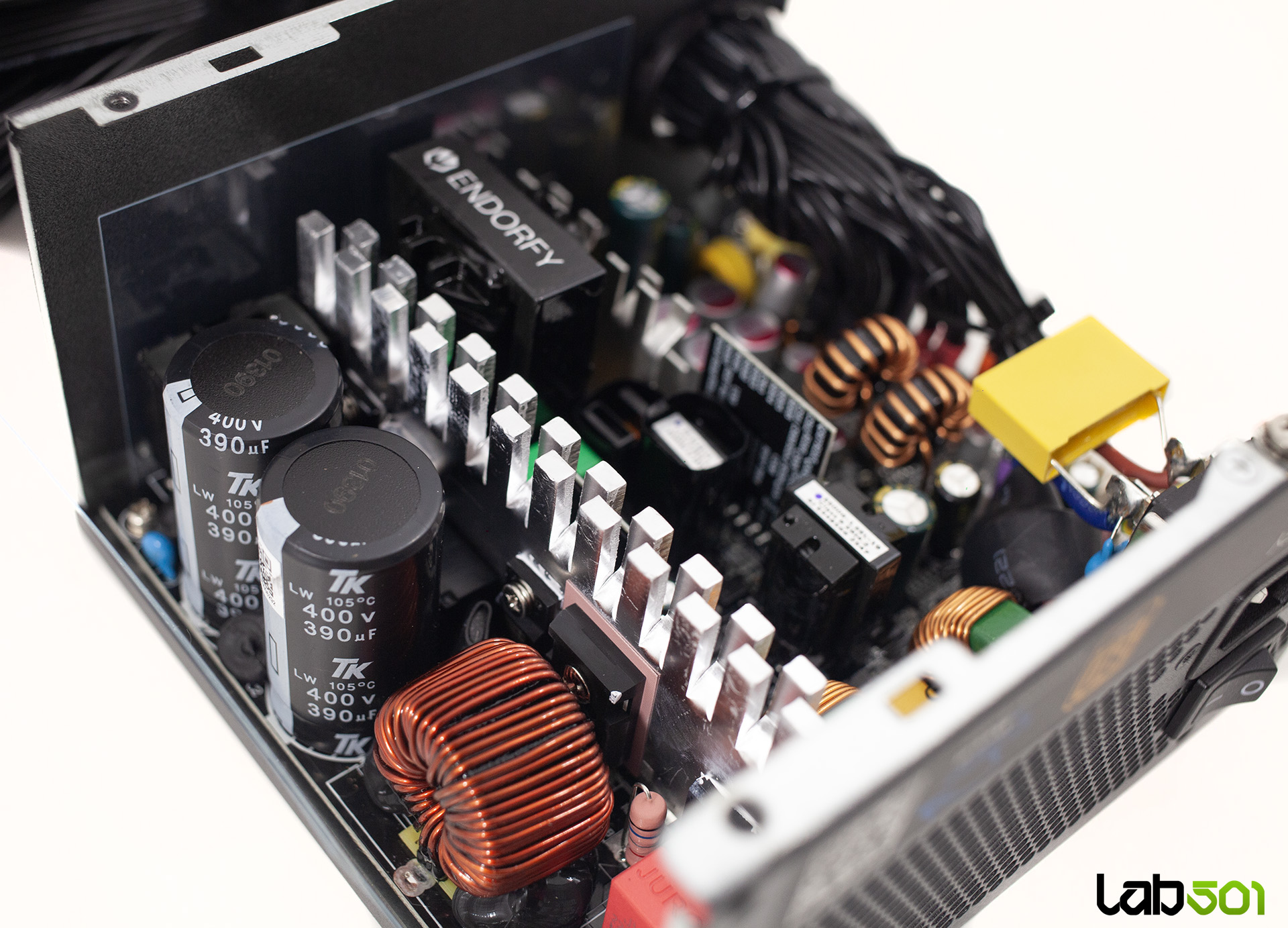

In primar avem doi condensatori TK (Toshin Kogyo) din seria LW, cu o capacitate de 390 uF la 400 V fiecare si rating de 105°C, pentru o capacitate totala de 780 uF – suficient pentru a asigura un hold-up time conform cerintelor ATX 3.1, care sunt mai relaxate fata de specificatiile ATX 3.0. In secundar regasim condensatori electrolitici Teapo din seria SC, precum si condensatori polimerici Teapo din seria FG, cei din urma fiind utilizati preponderent in etajul destinat conversiei DC-DC. La capitolul protectii, ENDORFY Enduro L6 850W vine cu pachetul complet: OCP, OPP, OVP, UVP, SCP si OTP.
