Analiza exterioara

Inaza Odyssey 2 750W este livrata intr-o cutie de carton in nuante de negru si gri, cu accente galbene. Pe partea frontala gasim imaginea sursei, puterea nominala si principalele dotari, printre care modularitatea cablurilor, certificarea 80PLUS Bronze si compatibilitatea ATX 3.1.

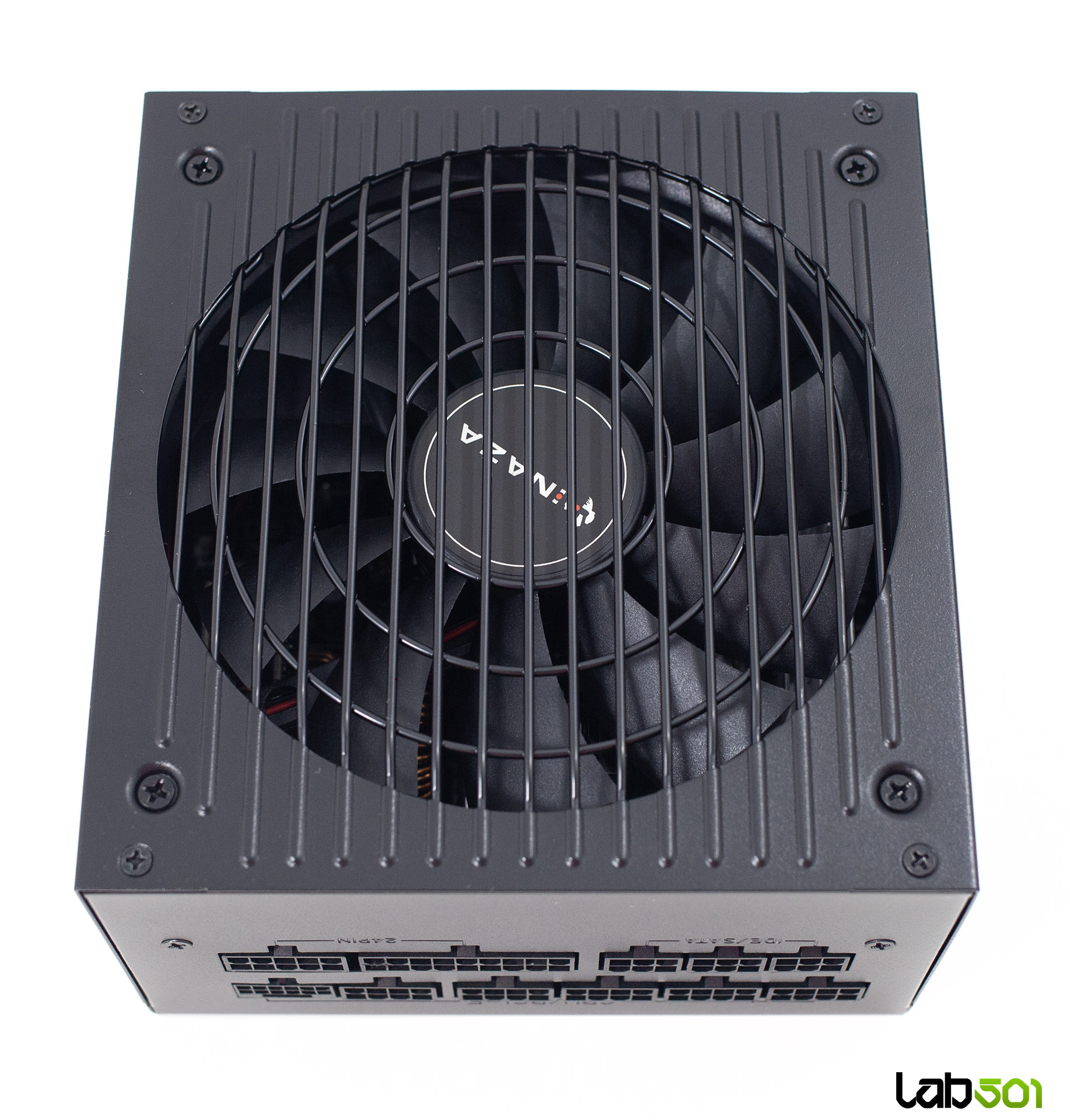

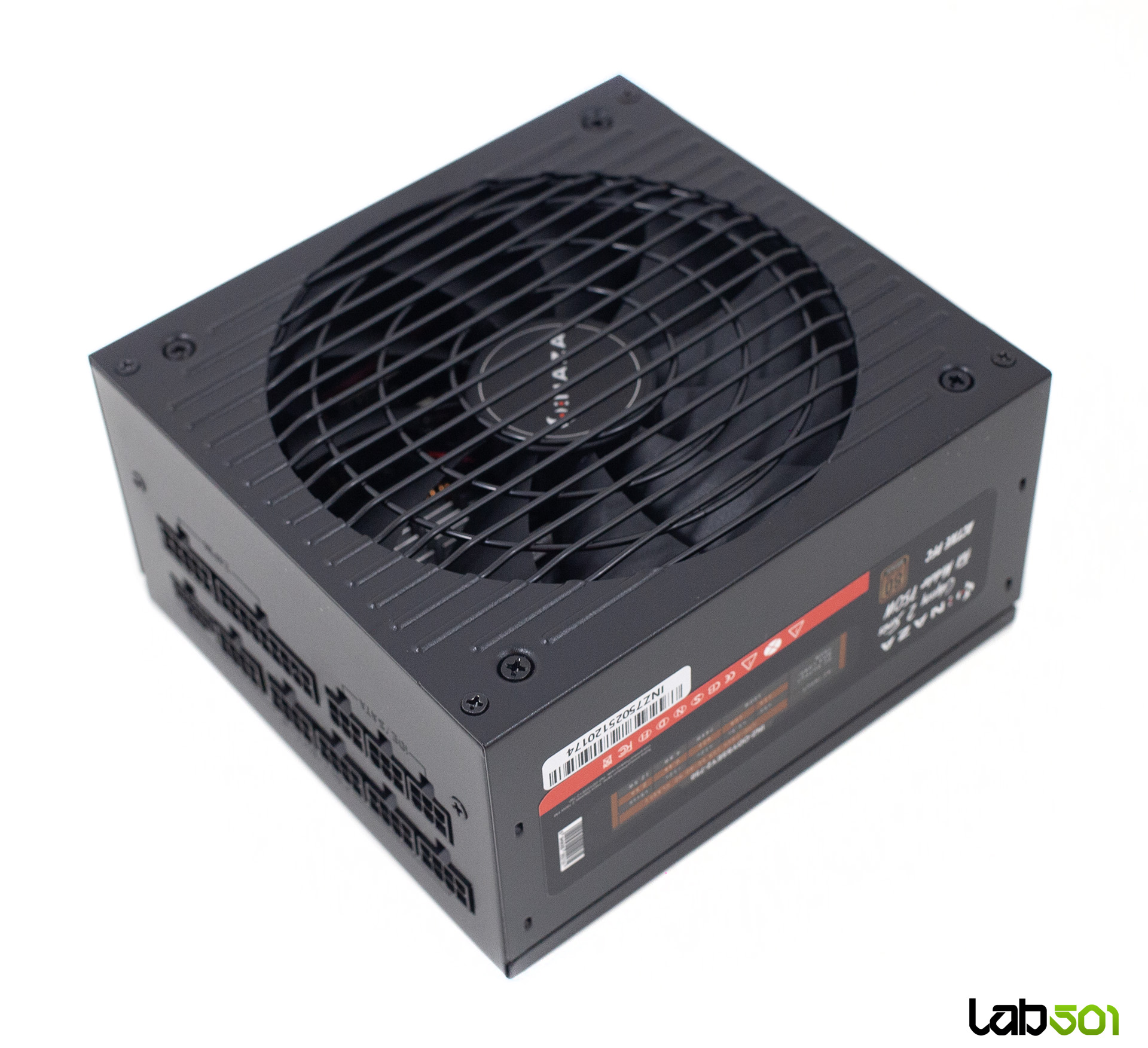

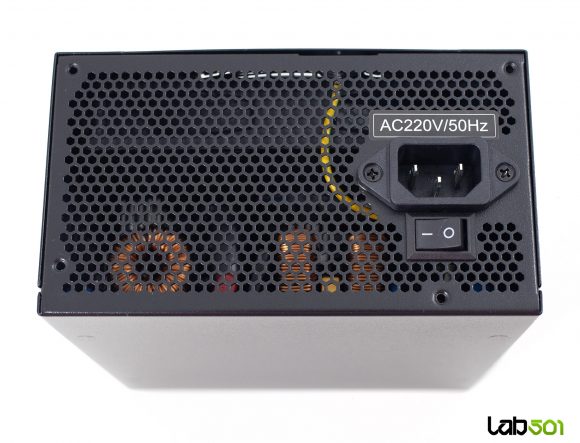

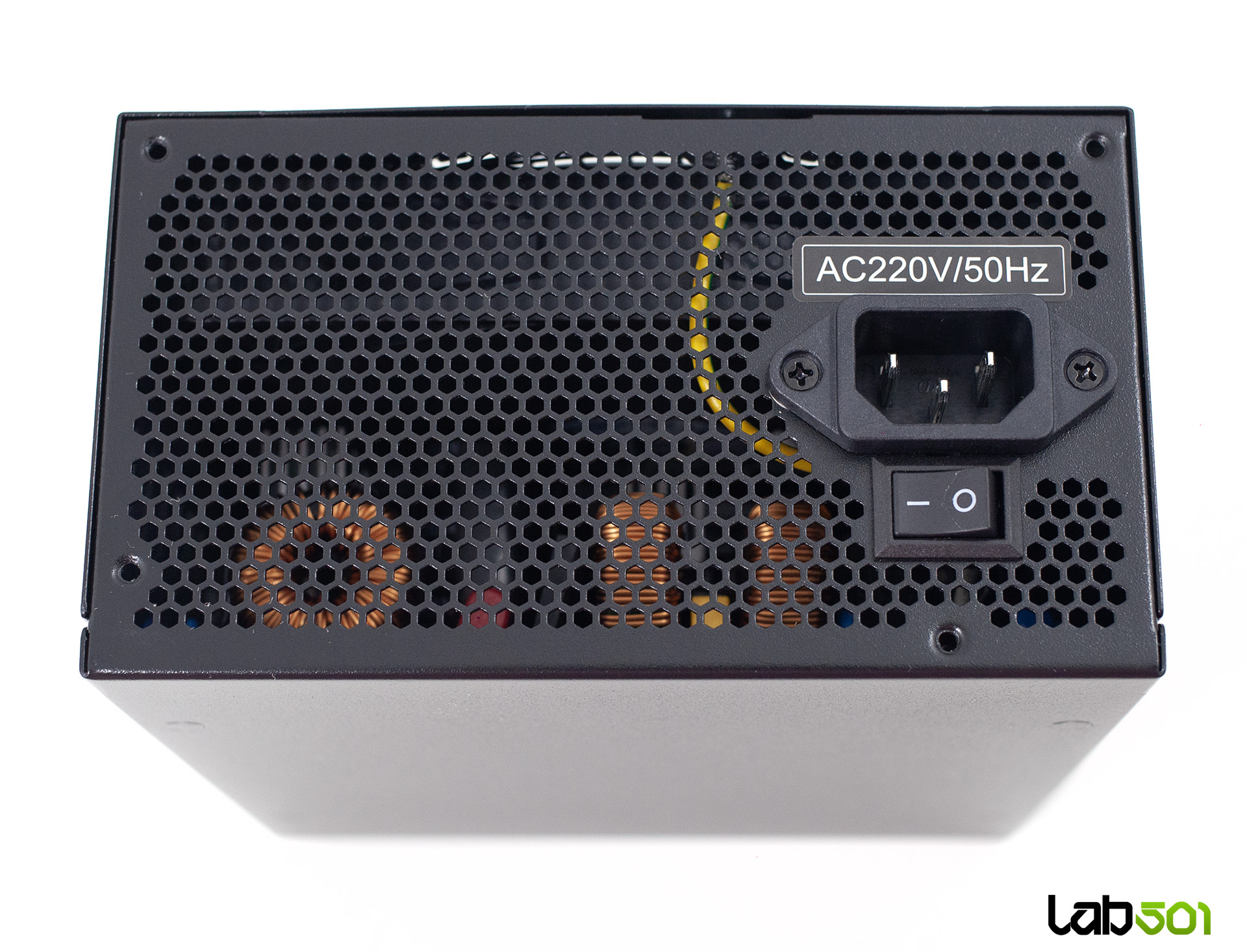

Corpul sursei are un finisaj negru, iar racirea este asigurata de un ventilator de 140mm, cu turatie controlata automat in functie de temperatura. Pe ambalaj este mentionat un ventilator de 120mm, informatie care nu corespunde exemplarului analizat. Grila de protectie foloseste fante paralele, iar panoul din spate este perforat pe cea mai mare parte a suprafetei pentru evacuarea aerului. Tot aici sunt amplasate mufa de alimentare IEC si comutatorul pornit / oprit.

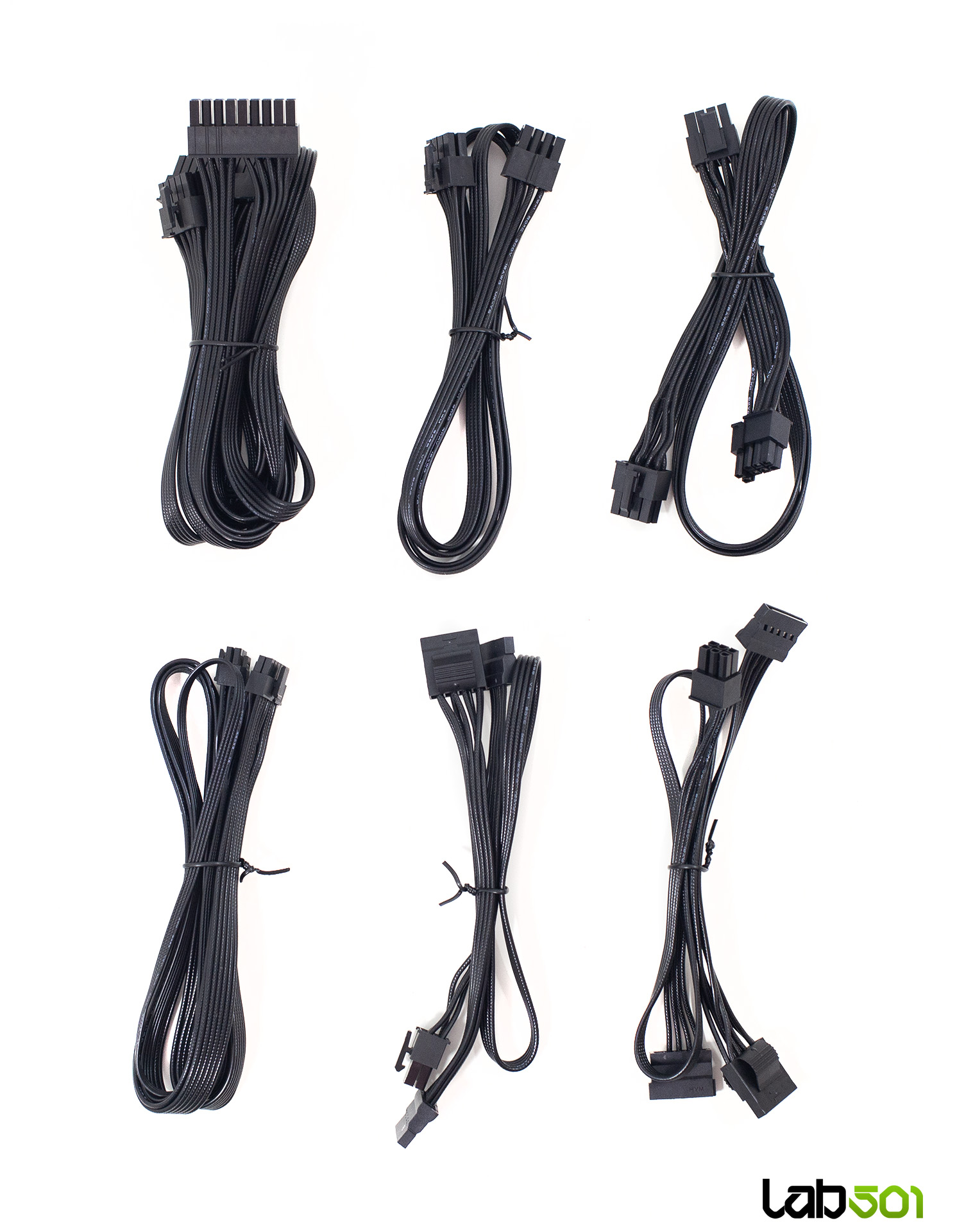

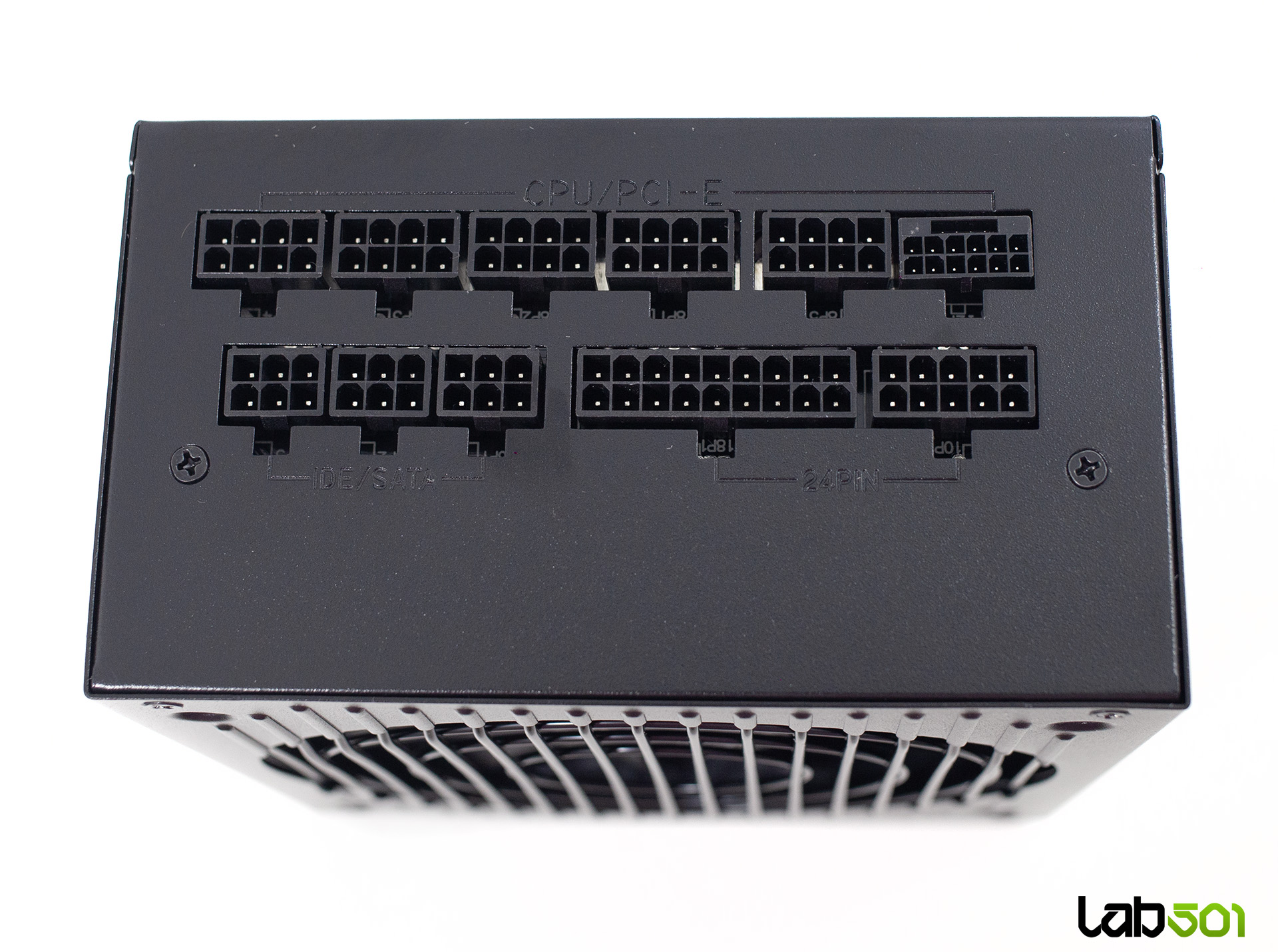

Inaza Odyssey 2 750W foloseste o arhitectura complet modulara, iar repartitia conectorilor si lungimile cablurilor sunt prezentate in tabelele de mai jos:

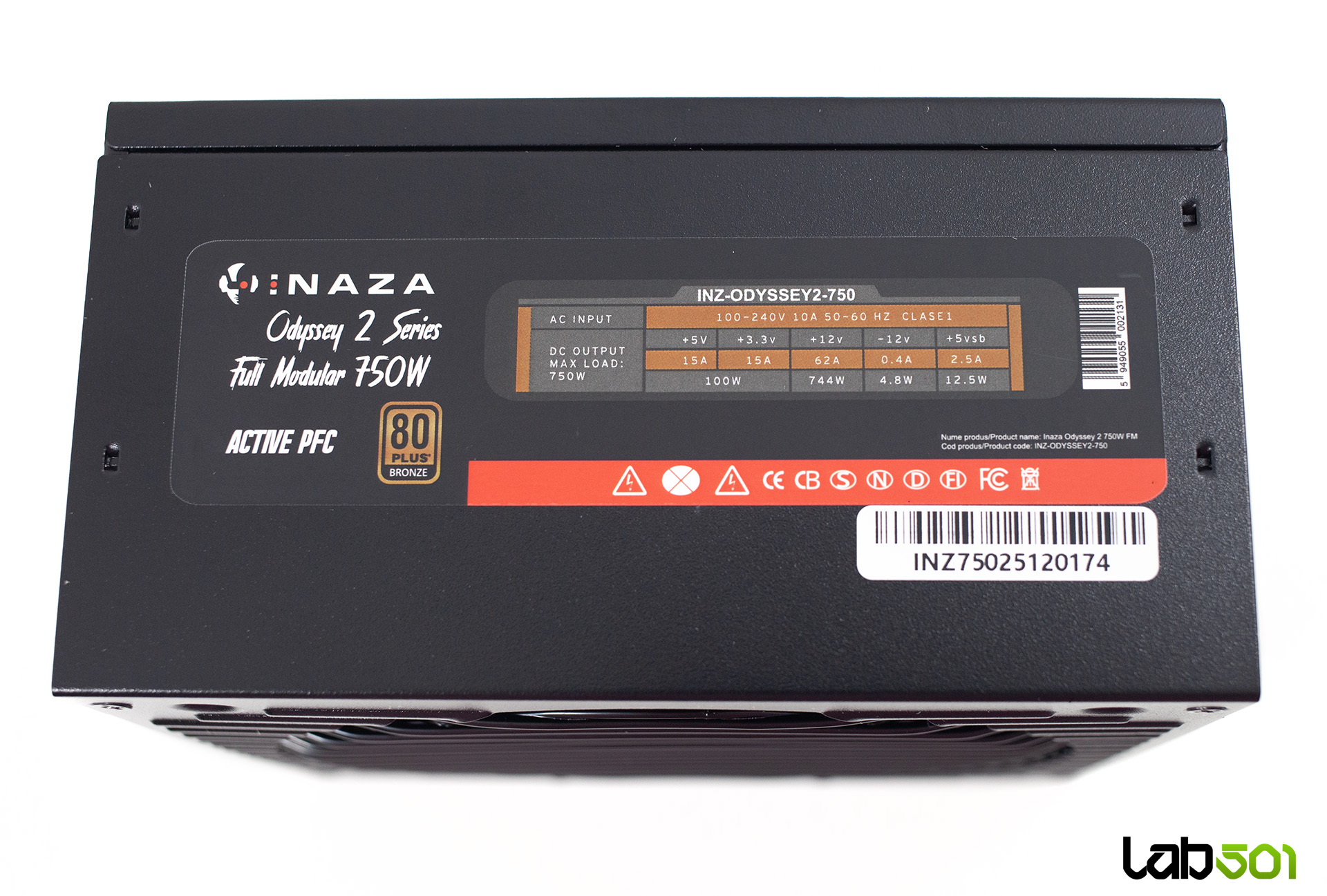

Eticheta cu specificatiile electrice ne arata o configuratie single-rail pentru linia de +12V, cotata la 62A, respectiv 744W. Practic, aproape intreaga putere nominala este disponibila pe rail-ul de la care se alimenteaza principalii consumatori ai unui PC, procesorul si placa video. Liniile de +3.3V si +5V sunt cotate la cate 15A, cu o putere cumulata maxima de 100W, in timp ce +5VSB poate livra 2.5A.
