Analiza interioara

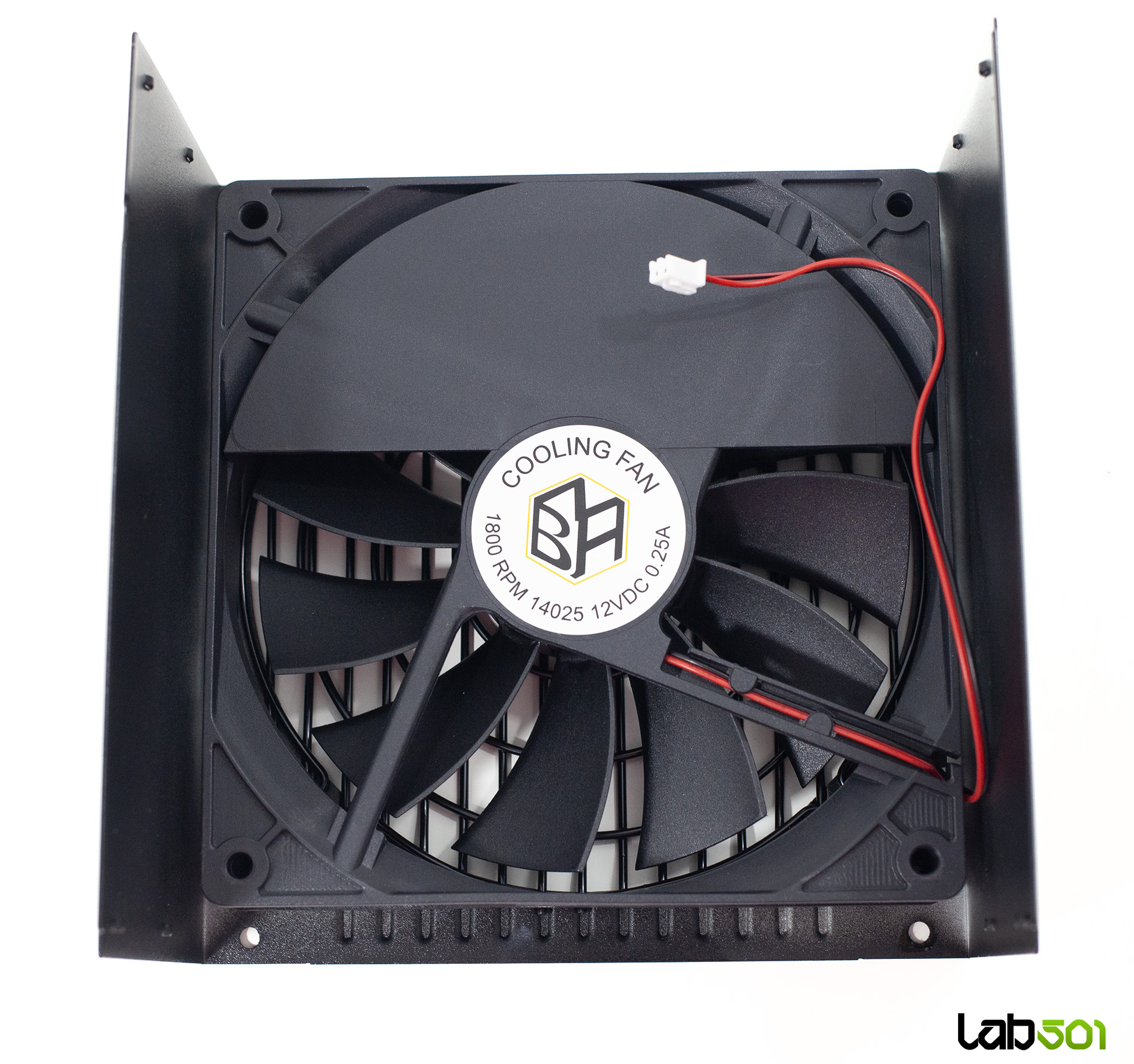

Ventilatorul de 140mm din interiorul lui Odyssey 2 750W este un model generic cu rulment de tip sleeve si o turatie maxima de 1800 RPM.

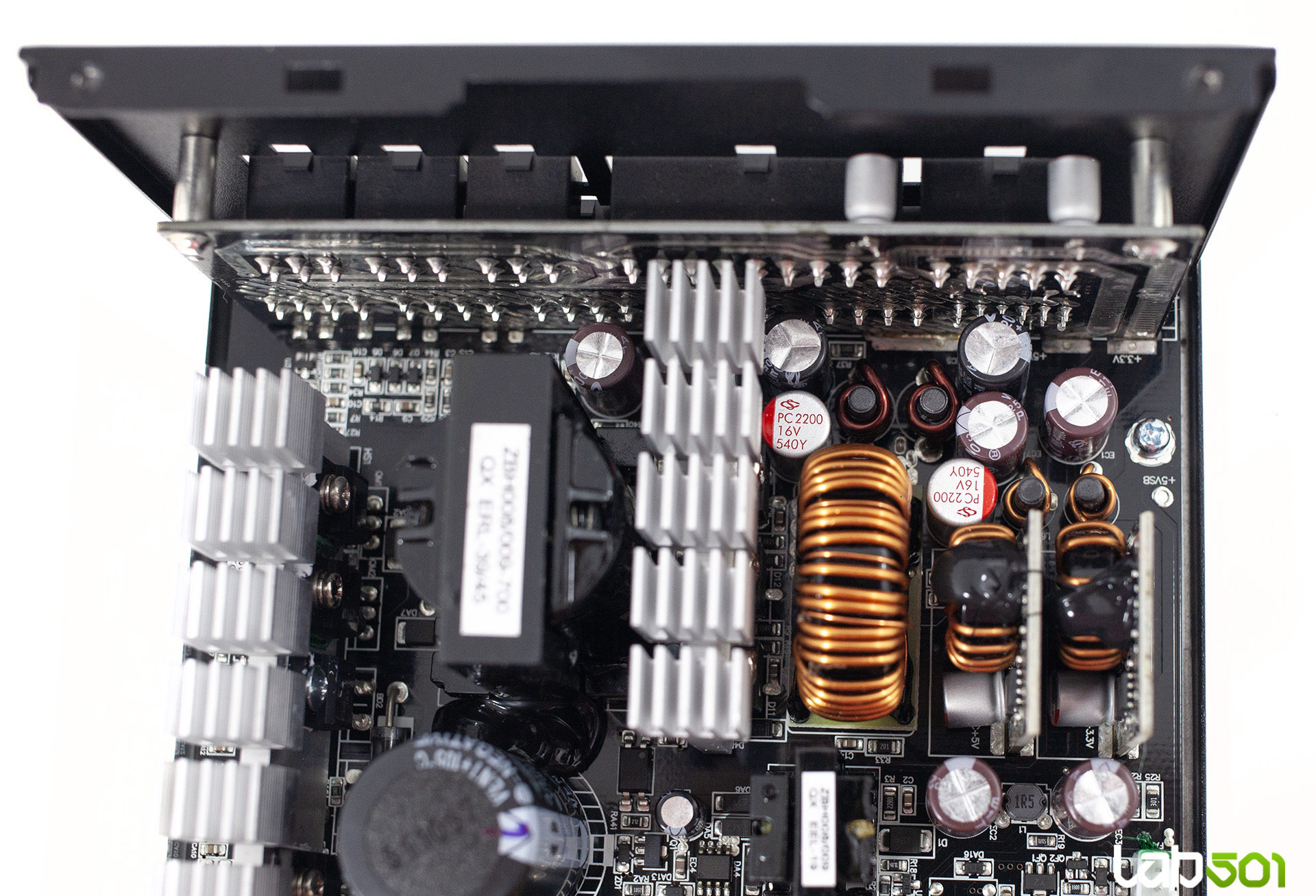

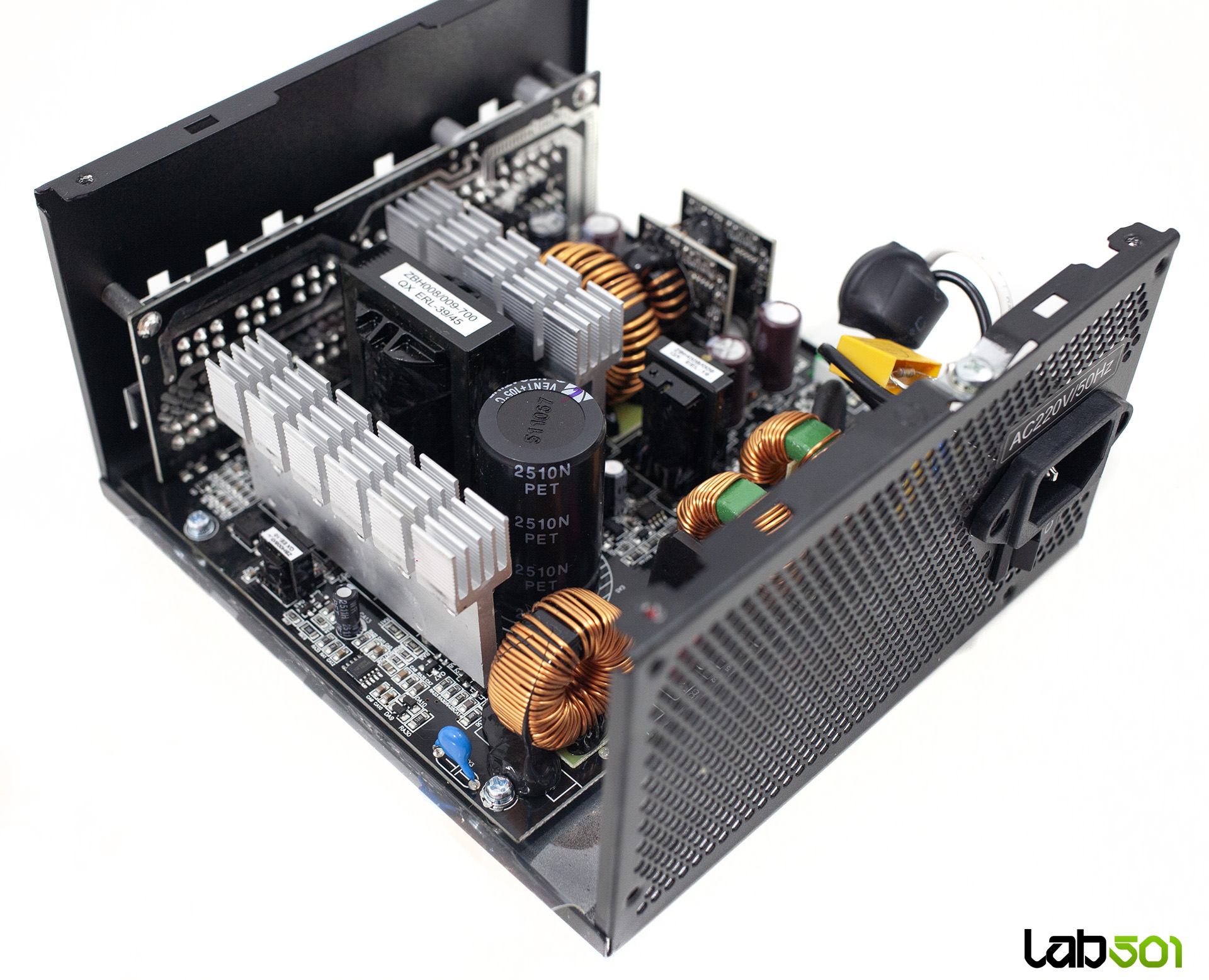

Din pacate, nu am reusit sa identific producatorul electronicii din interior, insa layout-ul PCB-ului este bine organizat, iar radiatoarele sunt generos dimensionate. Inaza Odyssey 2 750W foloseste convertoare DC-DC pentru obtinerea rail-urilor de +3.3V si +5V din linia de +12V, permitand reglarea independenta a tensiunilor pe rail-urile minore. Cele doua convertoare sunt montate pe PCB-uri verticale, in apropierea panoului cu conectori modulari.

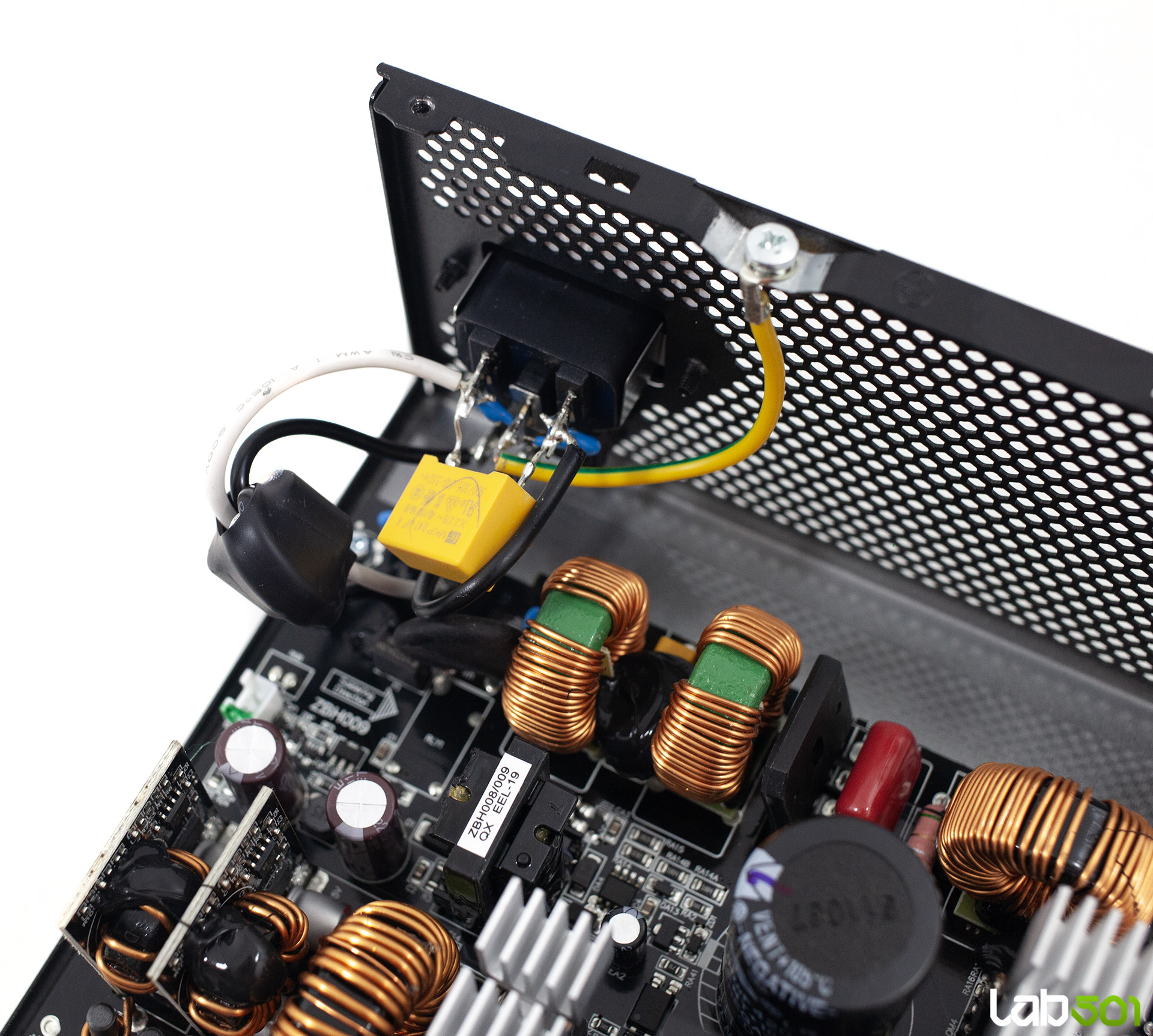

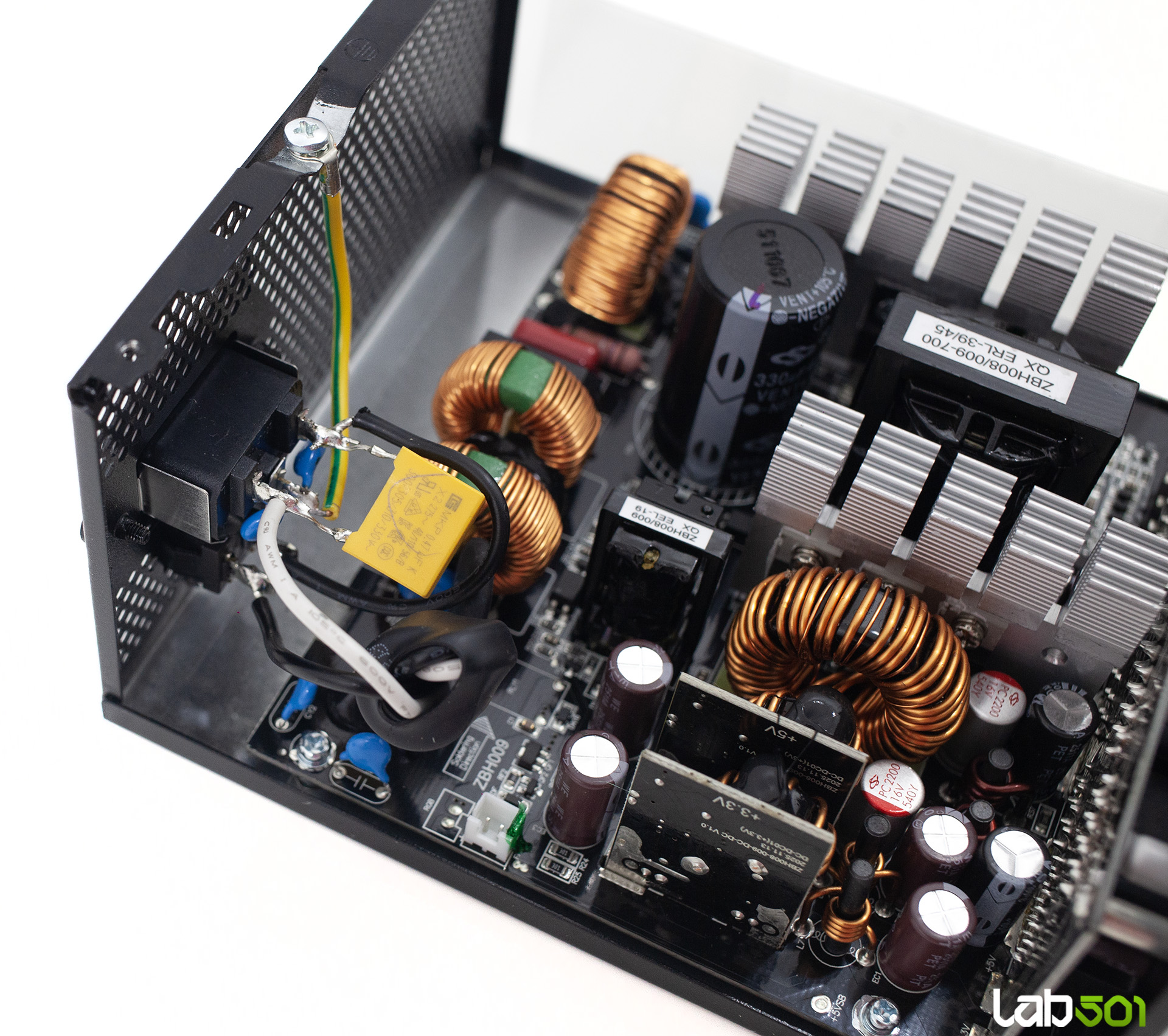

Etajul de filtrare EMI incepe direct pe mufa IEC, unde gasim doi condensatori de tip Y si un condensator de tip X, insotit de o rezistenta de descarcare. Filtrarea continua cu un miez de ferita montat pe conductoarele de alimentare, iar pe PCB gasim inca doi condensatori Y, un condensator X si doua bobine de rejectie de mod comun (CM). Tot in zona de intrare sunt amplasate un varistor si o siguranta fuzibila miniaturala.

Toti condensatorii electrolitici folositi sunt produsi de CS (12 Kuang Jin Enterprise) si sunt specificati pentru functionare la temperaturi de pana la 105°C. In primar gasim un model din seria LR, cu o capacitate de 330uF si o tensiune nominala de 420V, iar in secundar sunt folositi condensatori electrolitici de la acelasi producator. Filtrajul este completat de condensatori solizi polimerici, tot de la CS, montati pe PCB-urile convertoarelor DC-DC, pe placa cu conectori modulari si pe PCB-ul principal, in secundar.

Alegerea condensatorilor CS este in ton cu pozitionarea sursei in segmentul de buget. Specificatia de 105°C a electroliticilor si utilizarea condensatorilor polimerici sunt aspecte pozitive, insa acestea nu sunt suficiente pentru a aprecia fiabilitatea pe termen lung. Producatorul declara, de asemenea, protectii OVP, UVP, SCP si OPP. Avem astfel o lista de protectii relevanta pentru aceasta categorie de pret, chiar daca prezenta lor in specificatii nu confirma si pragurile sau corectitudinea declansarii.
