PCB si conectivitate

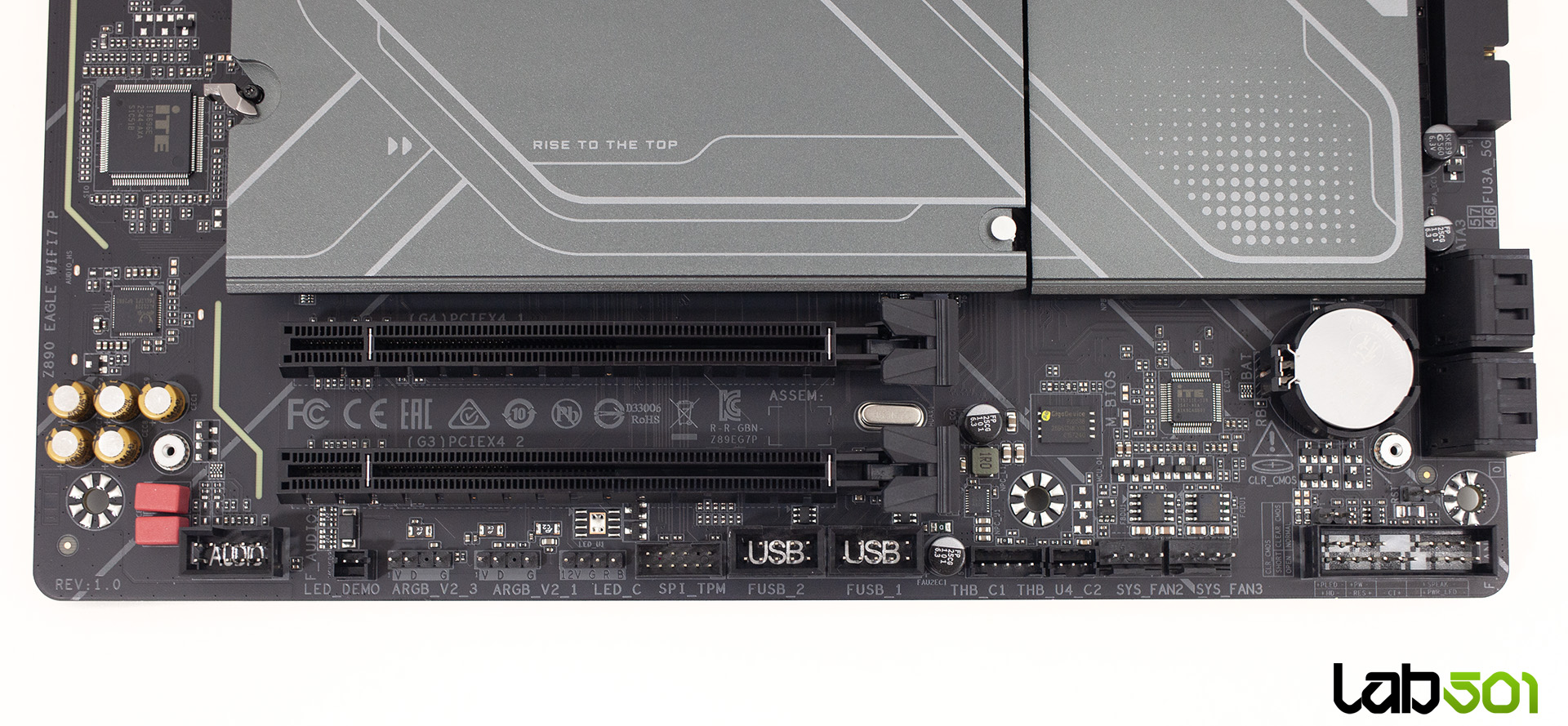

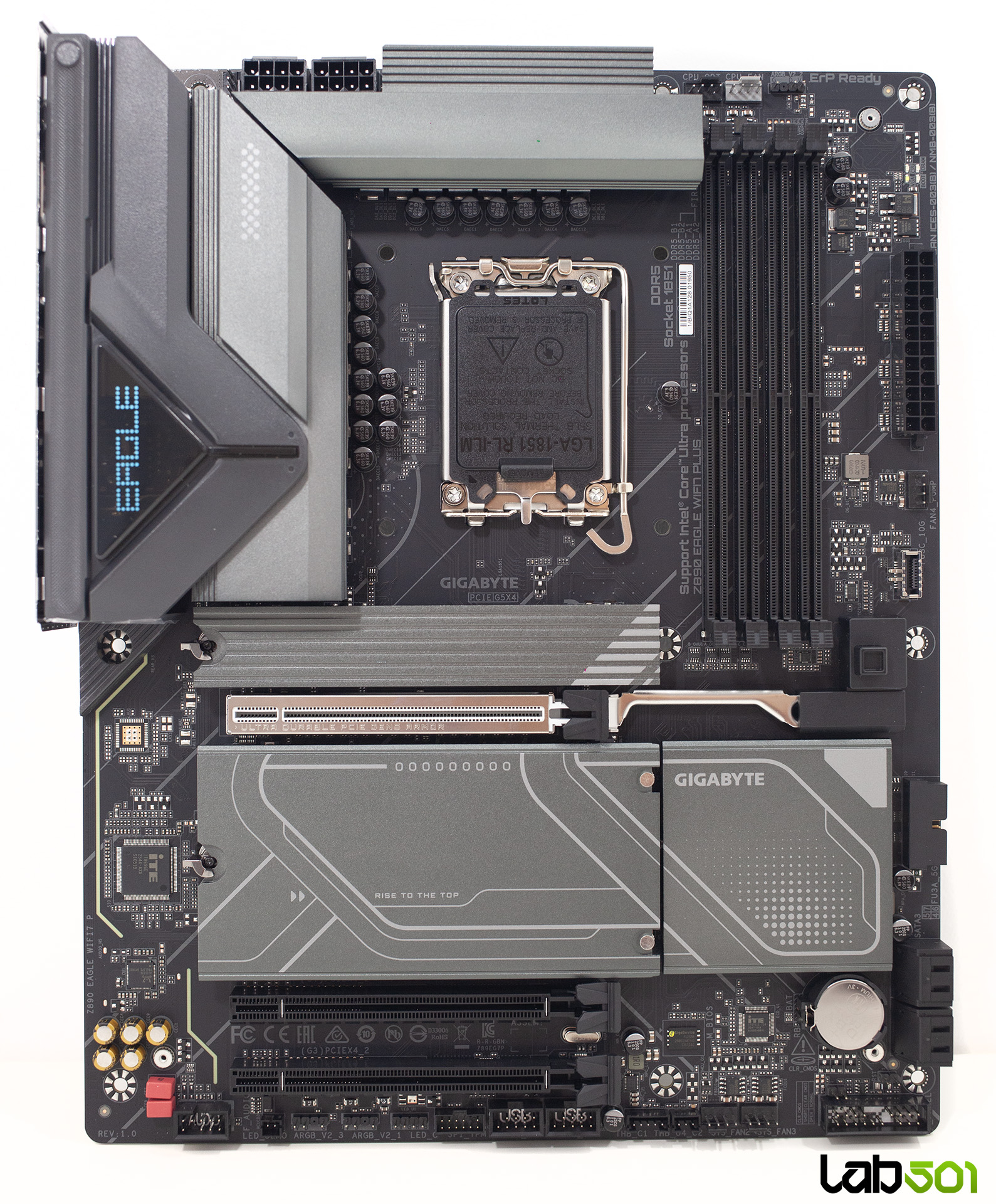

GIGABYTE Z890 EAGLE WiFi7 Plus este echipata cu un slot PCI-E 5.0 x16 conectat la procesor, doua slot-uri PCI-E 4.0 x16, electrice x4, conectate la chipset, un conector M.2 PCI-E 5.0 conectat la procesor (M2A_CPU), un conector M.2 PCI-E 4.0 conectat la procesor (M2B_CPU), precum si doi conectori M.2 PCI-E 4.0 conectati la chipset (M2Q_SB si M2M_SB), cel din urma oferind si suport pentru dispozitive SATA. De asemenea, avem la dispozitie patru conectori S-ATA 3, un header frontal USB 3.2 Gen 2 (10Gbps), un header frontal USB 3.2 Gen 1 (5Gbps), respectiv doua header-e USB 2.0 frontale.

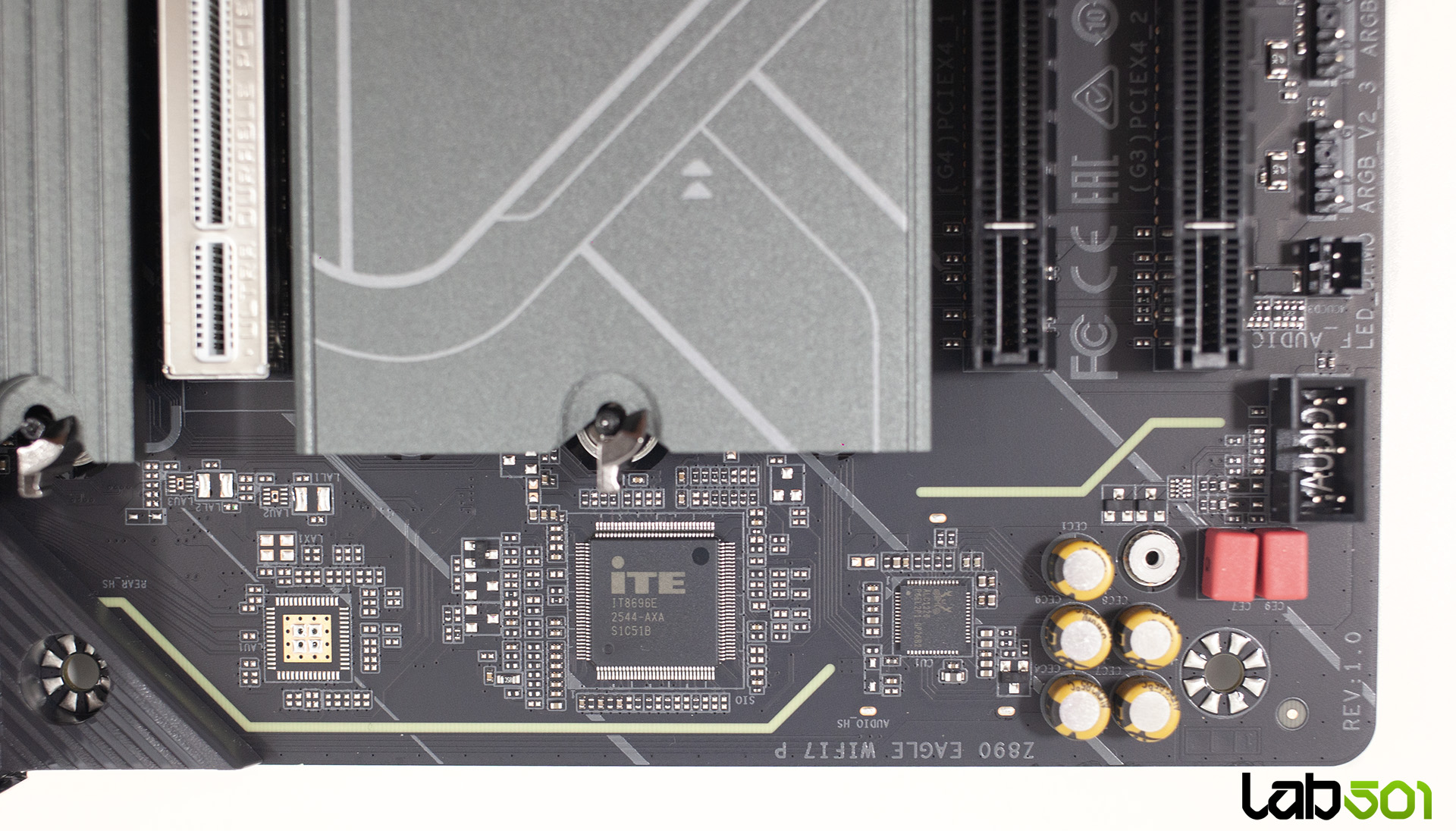

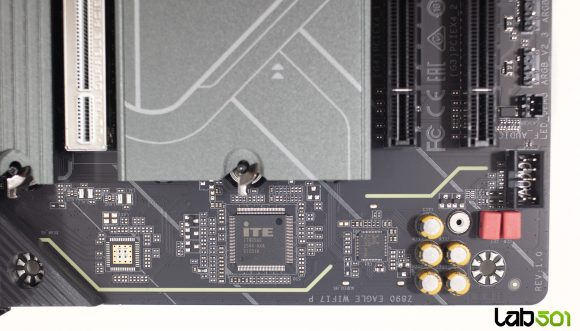

Placa de baza este echipata cu butoane Power, Reset, Q-Flash+ si Clr_CMOS amplasate pe I/O shield, pentru acces usor din exteriorul sistemului. La capitolul retea avem de-a face cu o solutie 2.5GbE bazata pe un controller produs de Realtek, complementata de o solutie Intel Wi-Fi 7 BE200NGW-M cu Bluetooth 5.4. Nu in ultimul rand, solutia audio este bazata pe Realtek ALC1220, secondat de condensatori de filtraj audio grade si condensatori pe film WIMA.

La fel ca placile de baza AORUS din cea de-a doua generatie X870E, echipate cu functia GIGABYTE X3D Turbo Mode 2.0, Z890 EAGLE WiFi7 Plus beneficiaza de functia Ultra Turbo Mode. Aceasta foloseste atat tehnologiile specifice seriei Arrow Lake Plus, cat si tehnologii proprietare de overclocking implementate de GIGABYTE, pentru a creste simplu si rapid performanta sistemului. Desigur, vom discuta mai multe despre acest subiect in paginile urmatoare.
