Backpanel si VRM

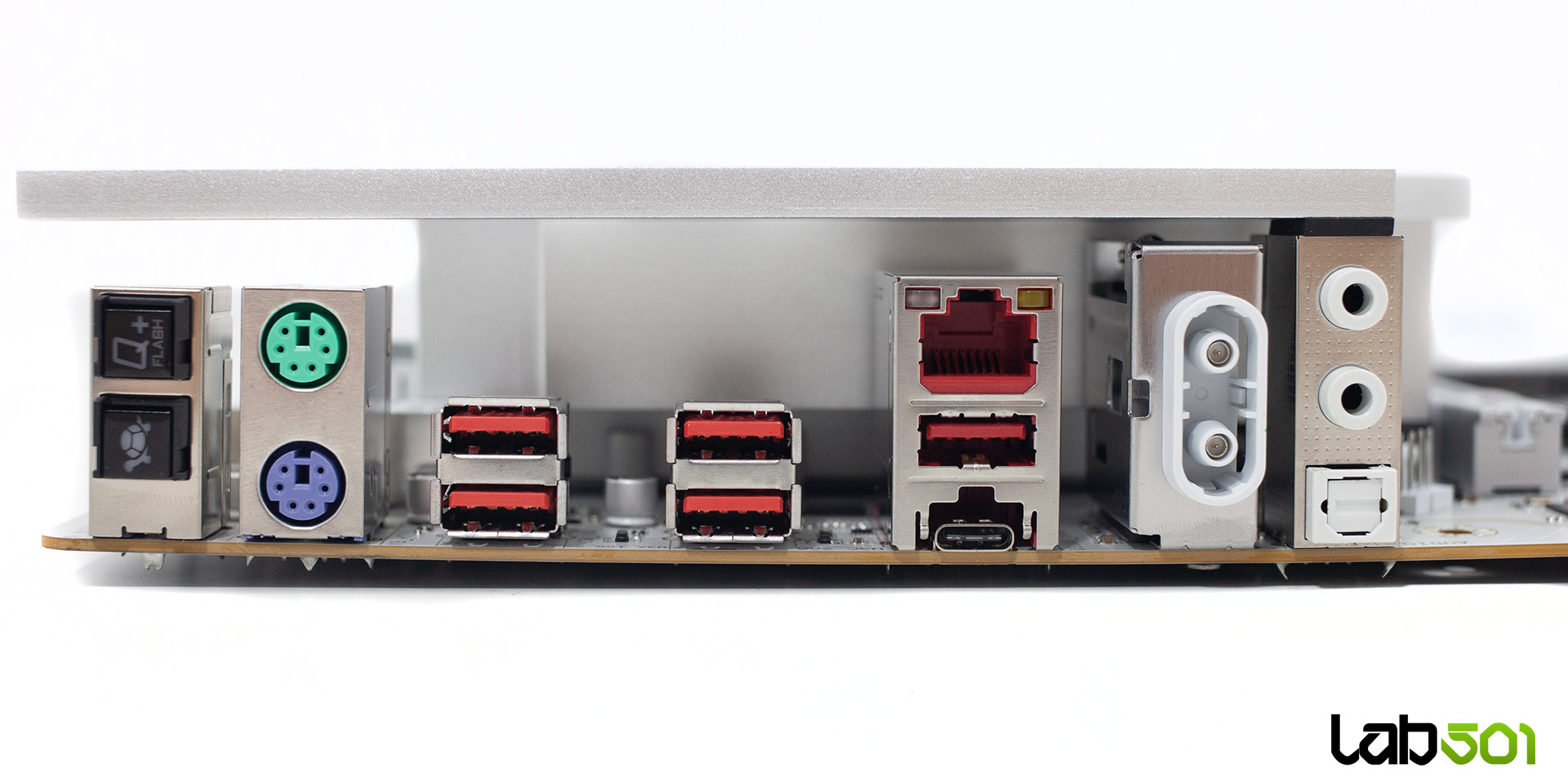

Backpanel-ul este echipat cu cinci porturi USB 3.2 Gen 2 Type-A, de culoare rosie, un port USB 3.2 Gen 2×2 Type-C de 20Gbps, conectorul RJ-45 pentru reteaua 5GbE, conectorul WiFi EZ-Plug pentru antena, doua jack-uri audio si o iesire optica S/PDIF. Regasim si doua porturi PS/2 separate, pentru tastatura si mouse, o dotare tot mai rara, dar potrivita unei placi destinate sesiunilor de bench. Tot aici sunt amplasate butoanele Q-Flash Plus si LIMP Mode. Acesta din urma este astfel accesibil atat de pe PCB, cat si din exteriorul carcasei, fiind util atunci cand o setare de memorie impiedica pornirea sistemului.

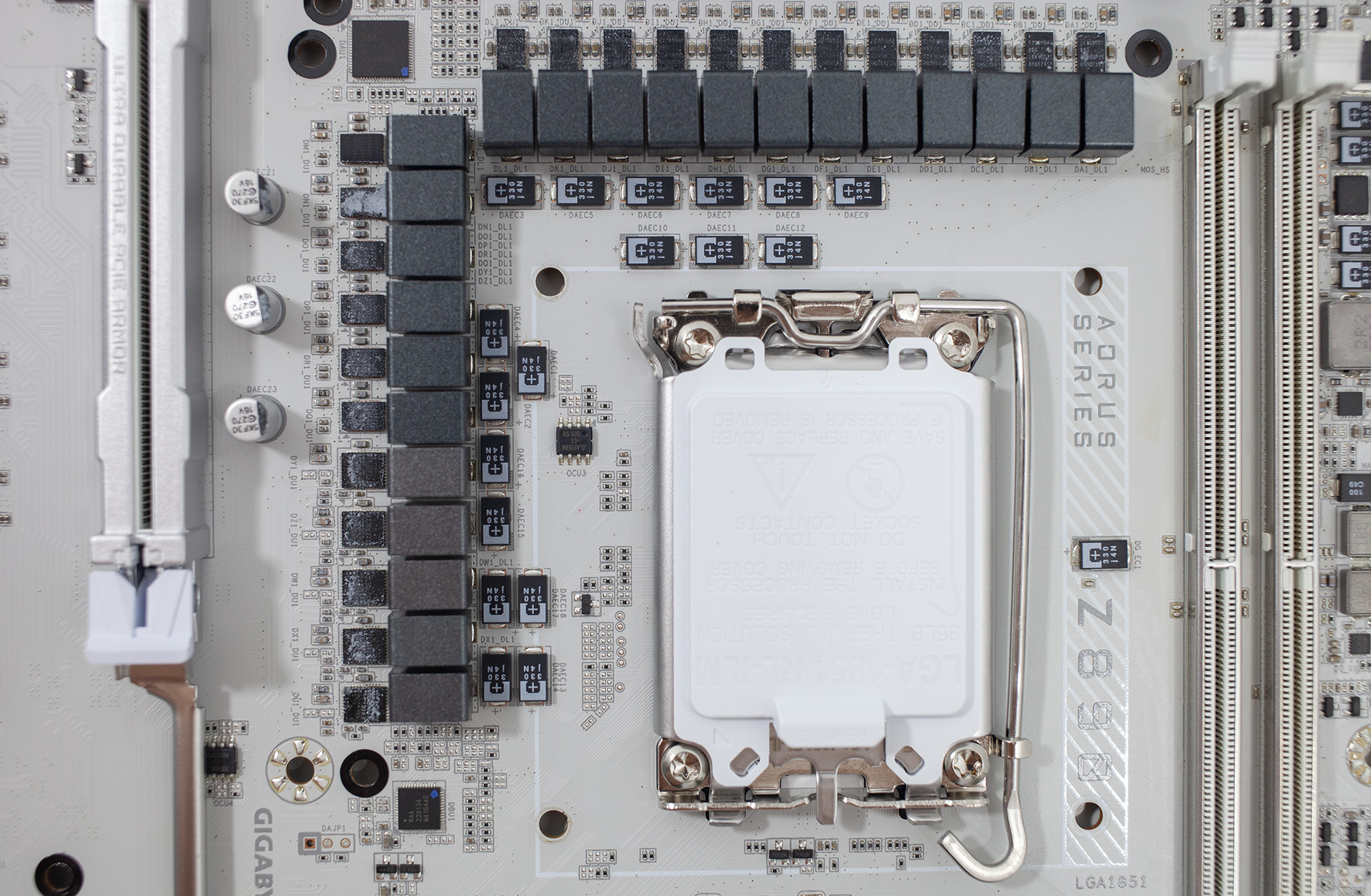

VRM-ul foloseste o configuratie cu 18+1+2 faze, alimentata prin doi conectori EPS12V cu 8 pini. Cele 18 faze dedicate Vcore folosesc etaje de putere Renesas R2209004 de 110A, in timp ce faza pentru VCCGT si cele doua faze pentru VCCSA sunt echipate cu etaje de putere Renesas ISL99380 de 80A. Racirea VRM-ului este asigurata de radiatoare masive, conectate printr-un heatpipe, care preiau caldura de la etajele de putere prin intermediul pad-urilor termice. Constructia si dimensiunile ansamblului sunt pe masura unei placi destinate inclusiv overclocking-ului extrem.
