De la Bronze la Titanium: XPG Pylon 750, Core Reactor II 850 si Fusion 1600

XPG Pylon 750 Bronze – Analiza exterioara

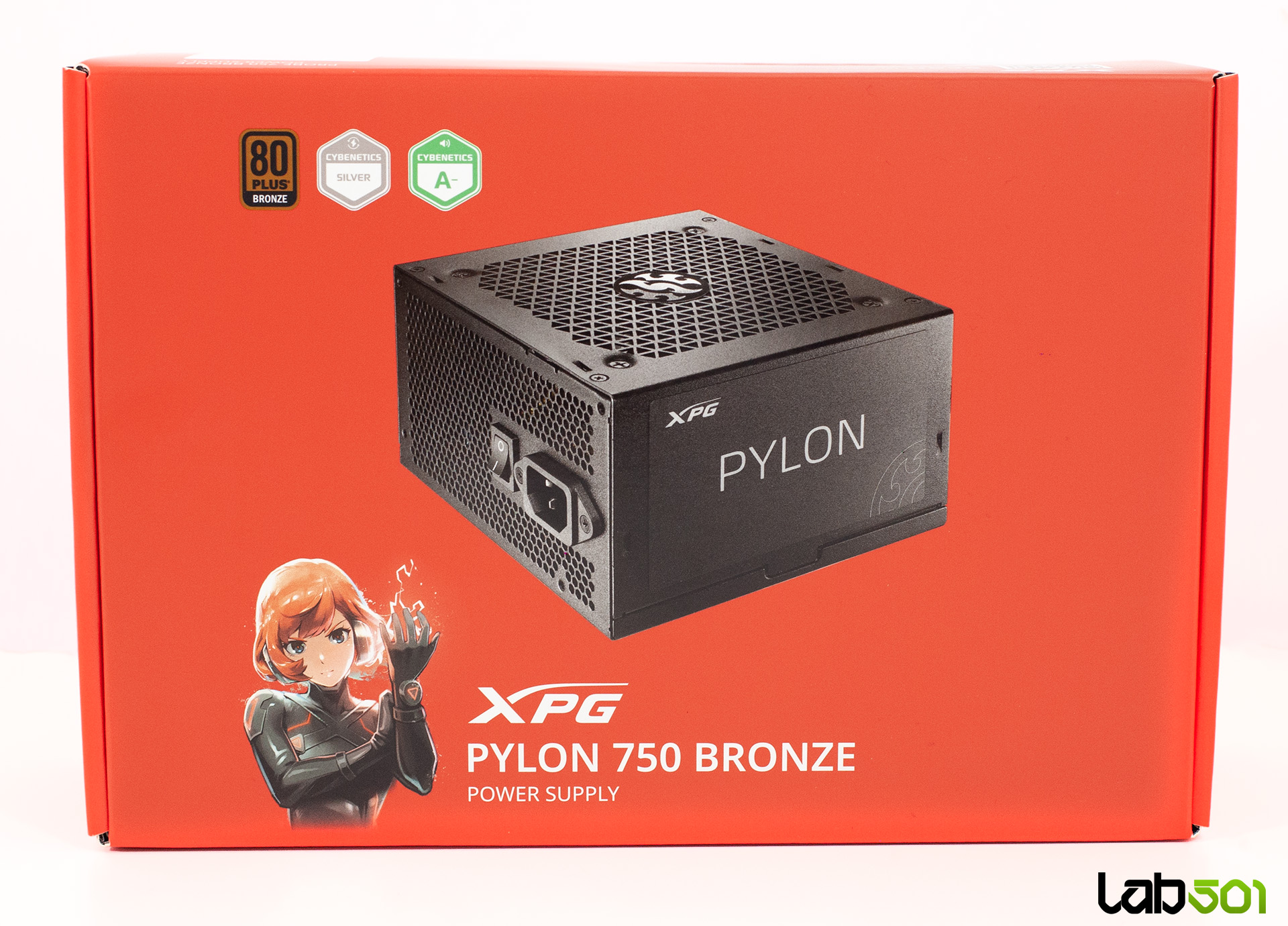

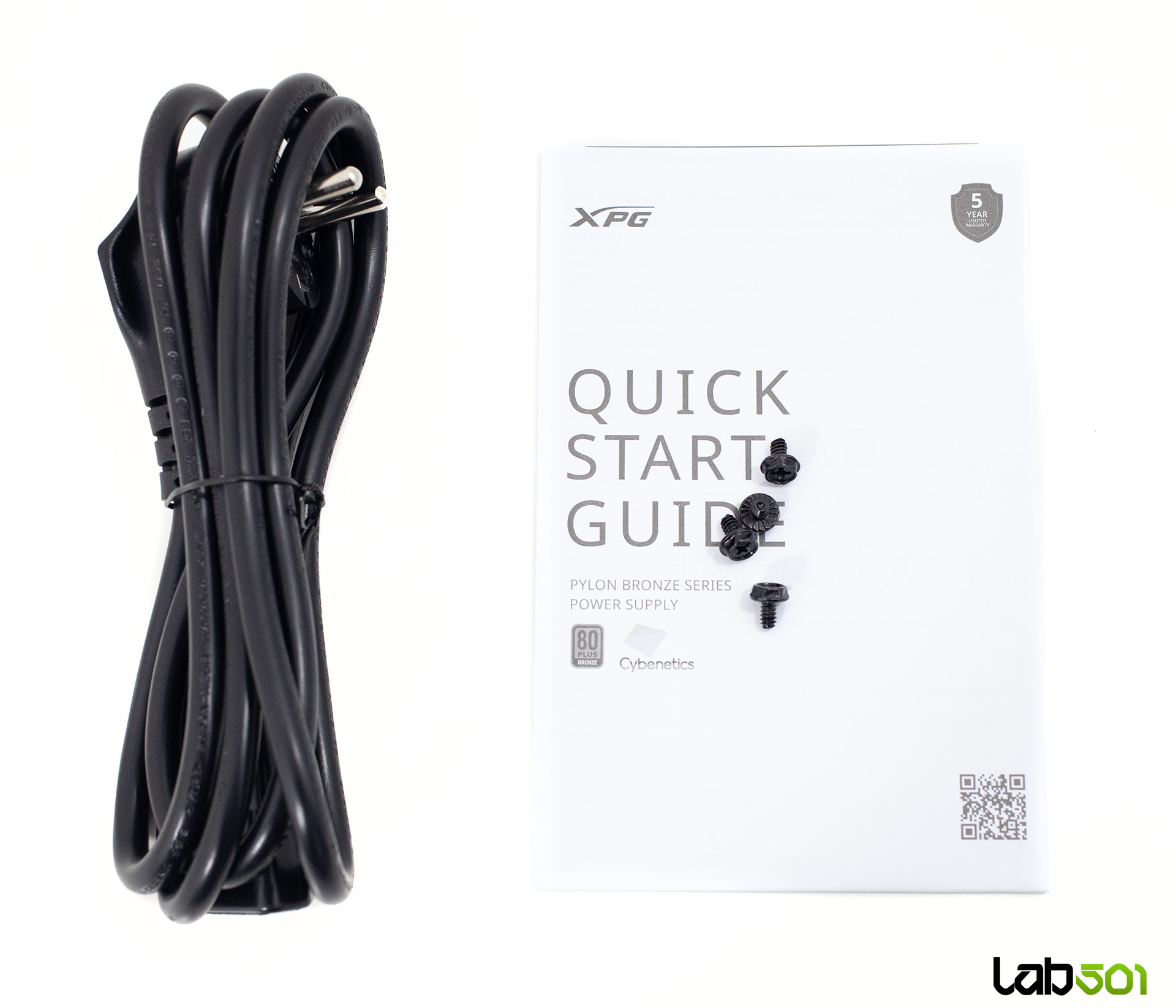

Seria XPG Pylon reprezinta oferta entry-level a producatorului, adresandu-se celor care cauta o sursa accesibila, dar sigura, capabila sa alimenteze sisteme mainstream. Modelul testat de noi, XPG Pylon 750 Bronze, este cea mai puternica varianta din gama Pylon (seria include modele intre 450W si 750W) si este certificat 80PLUS Bronze, asigurand o eficienta tipica de peste 85% la incarcare medie. Sursa vine ambalata intr-o cutie simpla, in care gasim strictul necesar: cablul de alimentare, suruburile de montare, manualul de utilizare si unitatea in sine – fara accesorii suplimentare, asa cum era de asteptat in segmentul din care face parte.

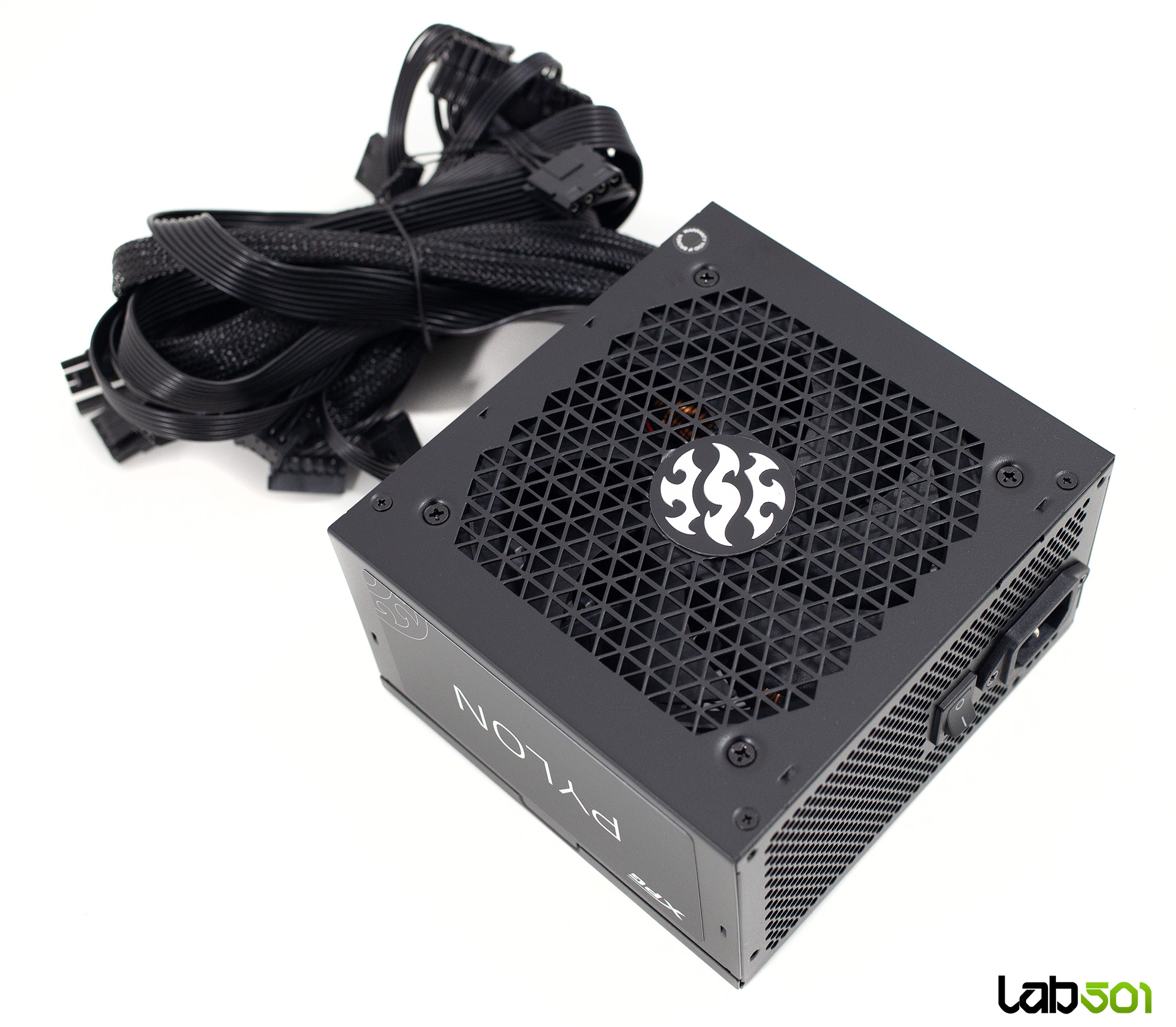

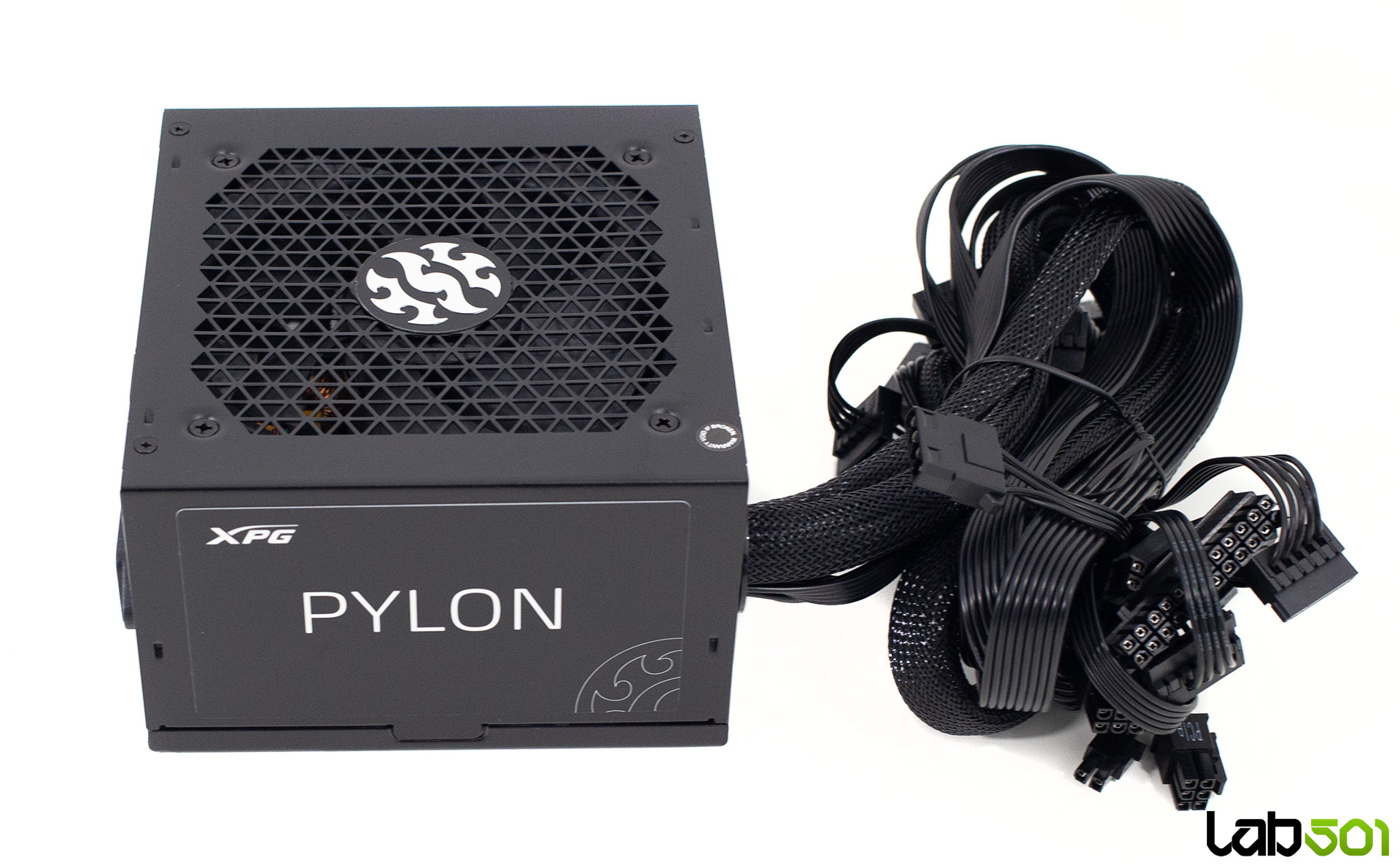

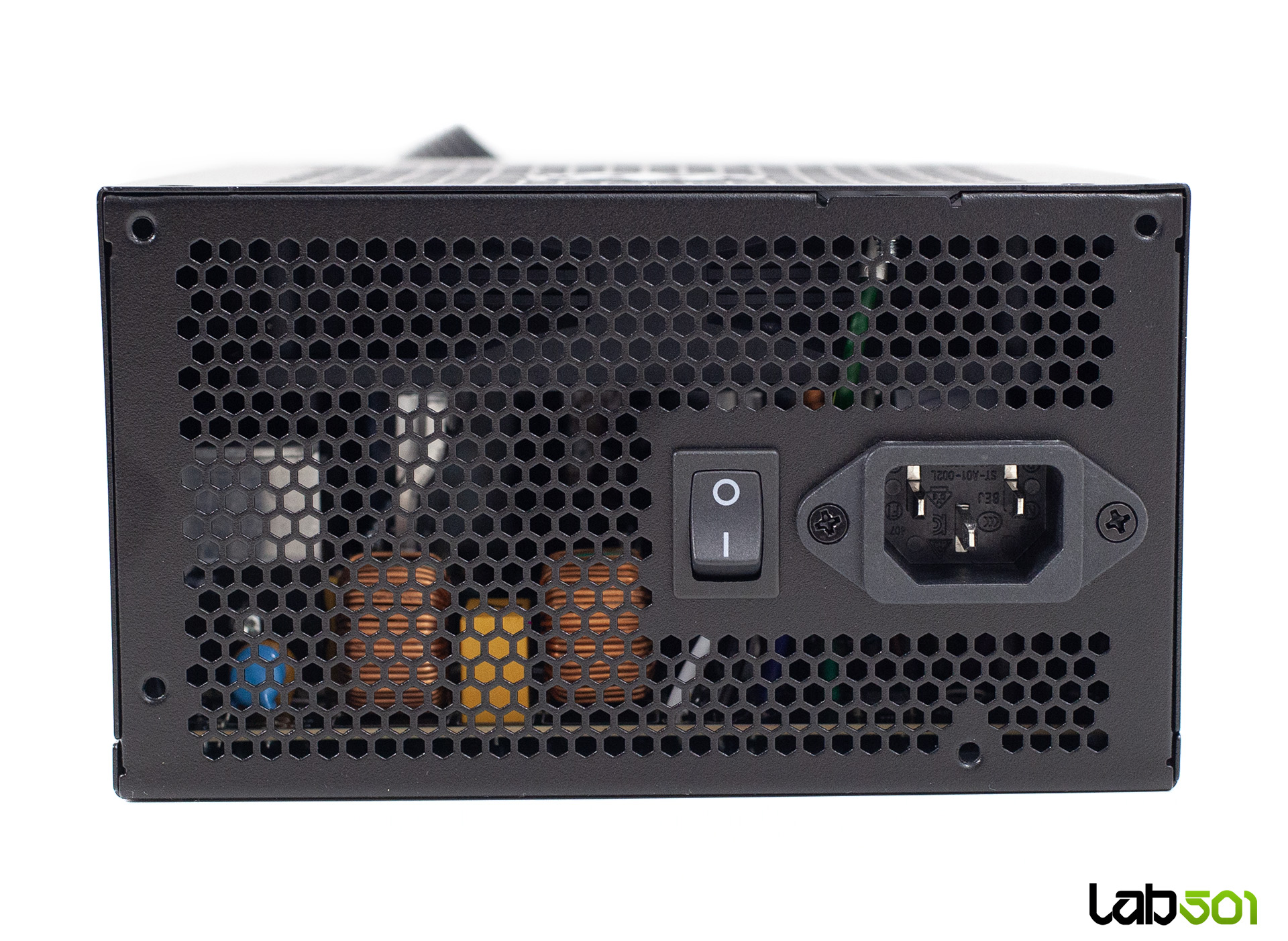

Din punct de vedere al constructiei, XPG Pylon 750 Bronze are format ATX standard, cu o lungime de 14 cm, fiind usor de integrat si in carcase mai compacte. Carcasa are finisaj negru mat, cu perforatii tip fagure pe panoul din spate (pentru evacuarea aerului cald), precum si pe partea inferioara pentru admisia de aer a ventilatorului de 120 mm. Lateralele poarta logo-ul XPG si denumirea modelului “Pylon”, imprimate simplu, iar pe partea superioara este aplicata eticheta cu specificatiile electrice. Pe panoul din spate al sursei se afla intrerupatorul On/Off si mufa de alimentare IEC standard.

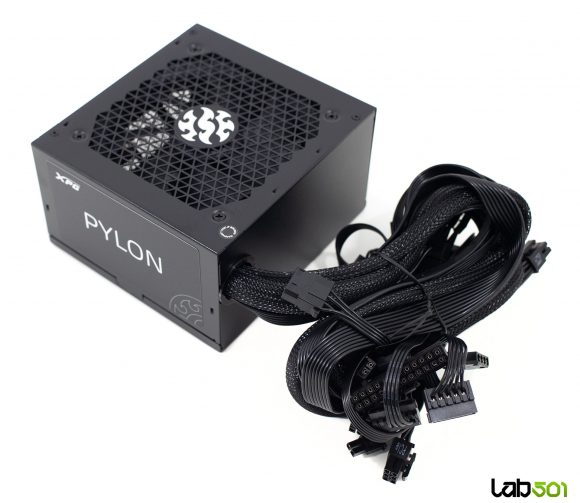

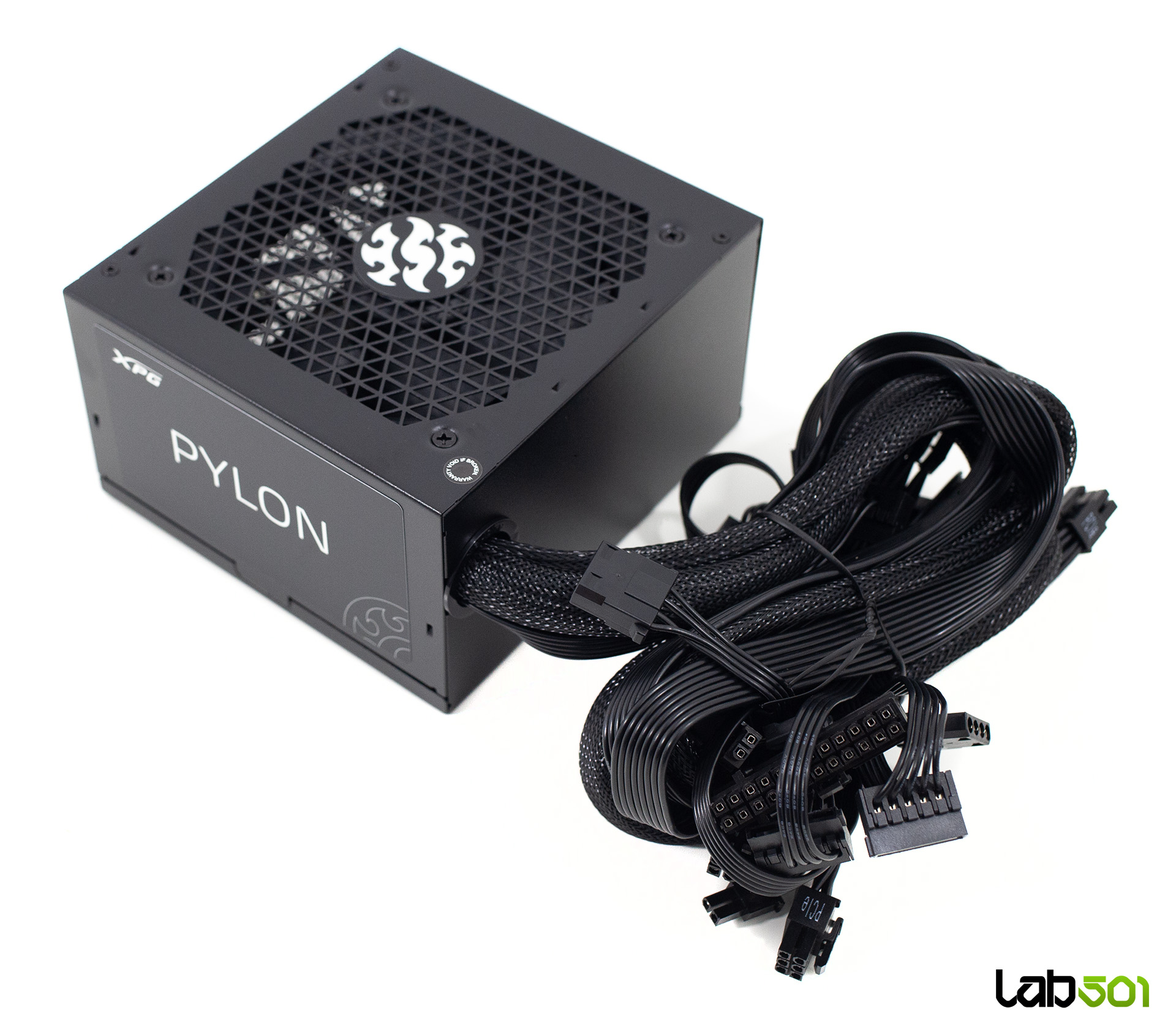

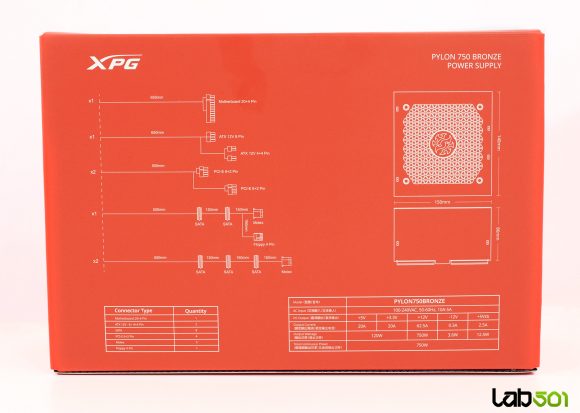

XPG Pylon 750 Bronze are o arhitectura cu cabluri fixe (non-modulare), iar repartitia si lungimea acestora pot fi consultate in tabelele de mai jos:
Descriere | Cabluri | Conectori pe cablu | Lungime |
---|---|---|---|
ATX conector | 1 | 1 | 650mm |
EPS / ATX12V | 1 | 2 | 650mm + 150mm |
PCI-Express | 2 | 2 | 550mm + 150mm |
SATA + Molex | 2 | 3S + 1M | 550mm + 150mm + 150mm + 150mm |
SATA + Molex + FDD | 1 | 2S + 1M + 1FDD | 550mm + 150mm + 150mm + 150mm |

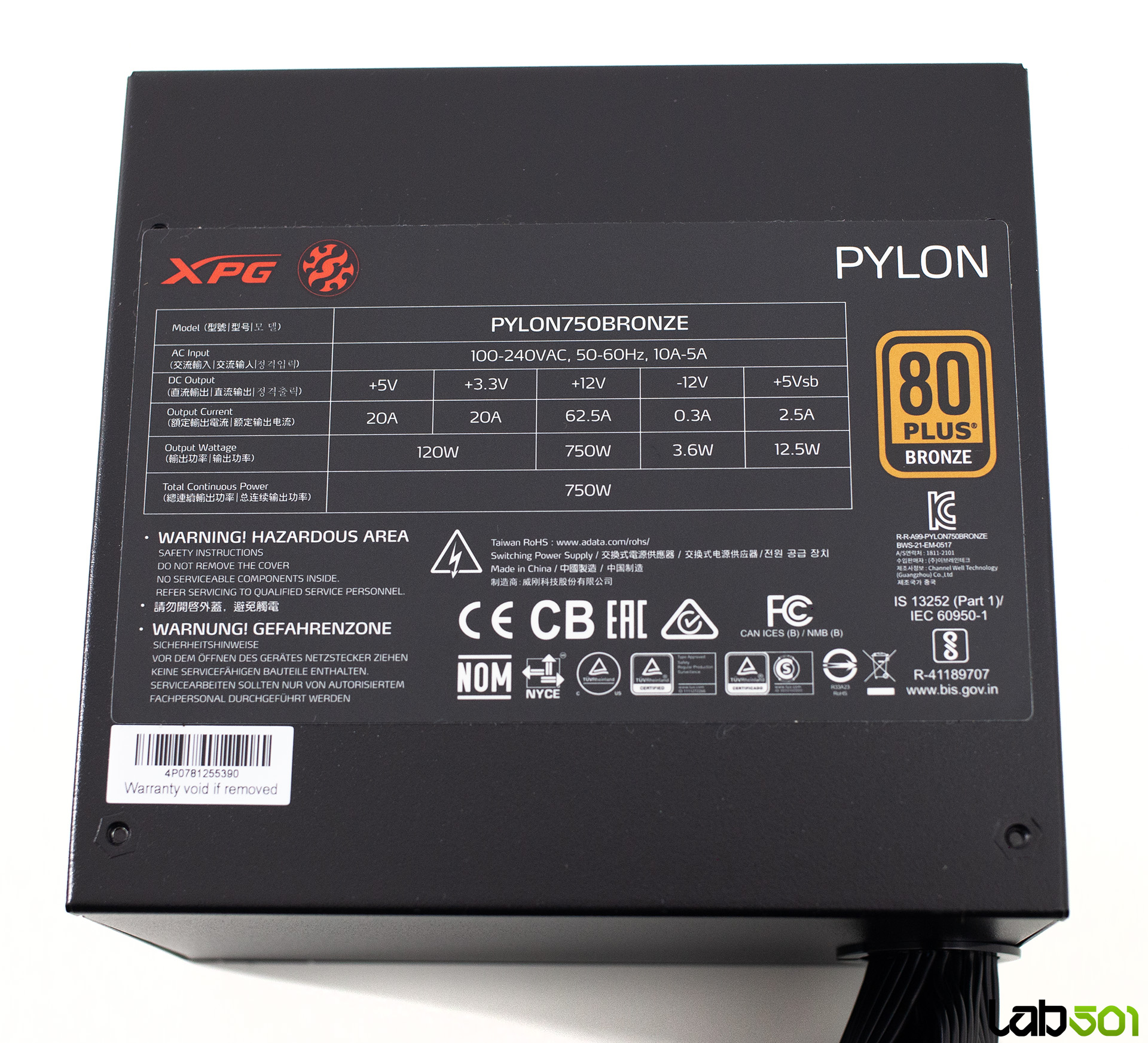

Pe una dintre lateralele sursei se afla eticheta cu specificatiile electrice – linia de +12V are o configuratie single-rail, putand furniza toata puterea sursei, mai exact 62.5A (750W). Rail-urile de +3.3V si +5V sunt derivate DC-to-DC din +12V, fiind cotate la 20A fiecare, impreuna putand livra un maxim de 120W. Aceasta capacitate este mai mult decat suficienta, avand in vedere ca in sistemele moderne principalii consumatori se alimenteaza de la +12V.
