De la Bronze la Titanium: XPG Pylon 750, Core Reactor II 850 si Fusion 1600

Scris de: , in categoria: Carcase & Surse, in 7 October, 2025.

XPG Core Reactor II 850 Gold – Analiza interioara

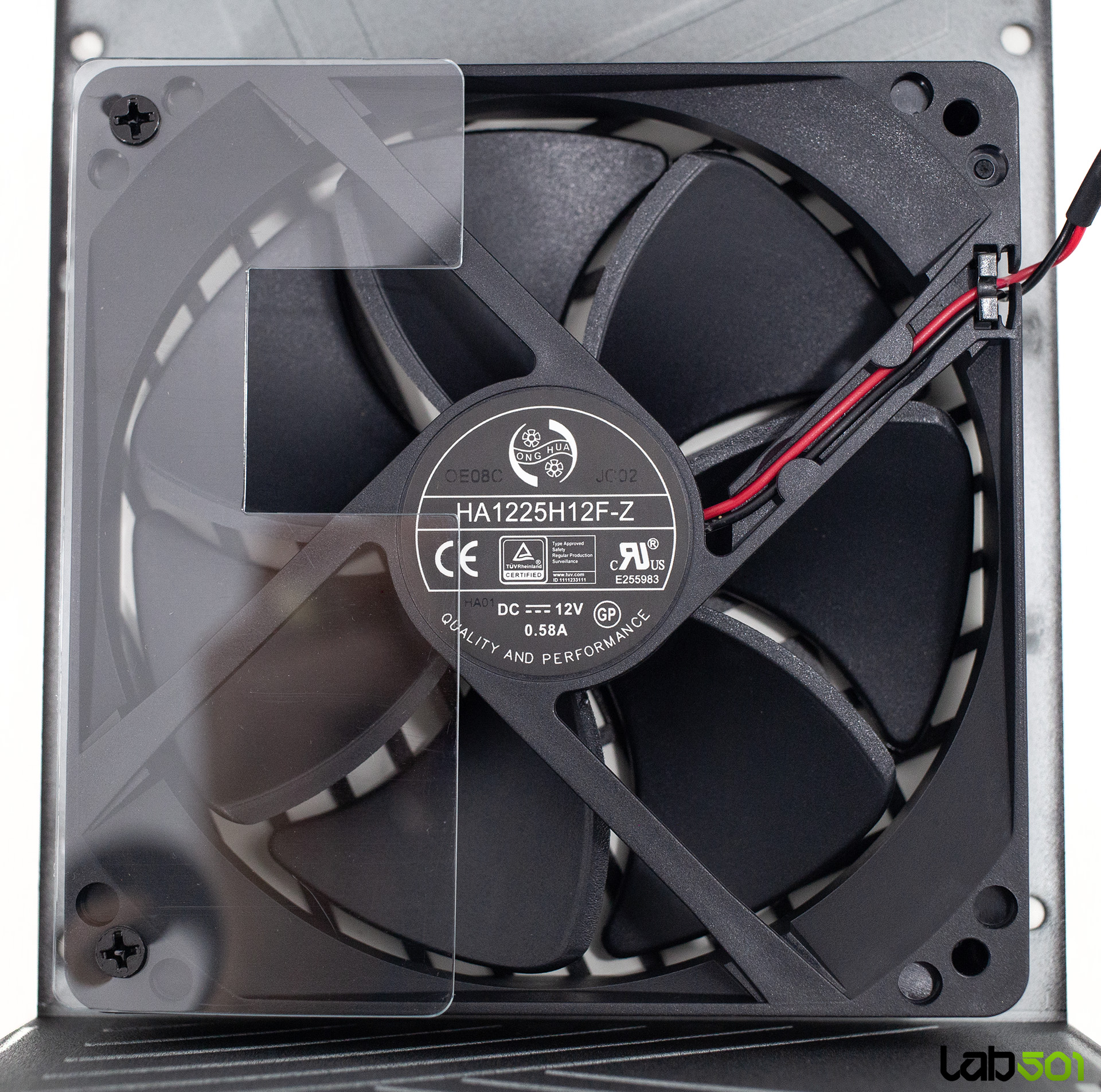

Ventilatorul de 120 mm poarta codul HA1225H12F-Z, este produs de Hong Hua si foloseste lagar Fluid Dynamic (FDB), avand o turatie maxima de 2200 RPM. In lipsa unui mod semi-pasiv, ruleaza continuu – mentinandu-se la o turatie de sub 850 RPM pana la 50% incarcare, depasind 1000 RPM abia peste 80% incarcare si accelerand pana la ~1550 RPM atunci cand sursa este solicitata la capacitate maxima (100%).

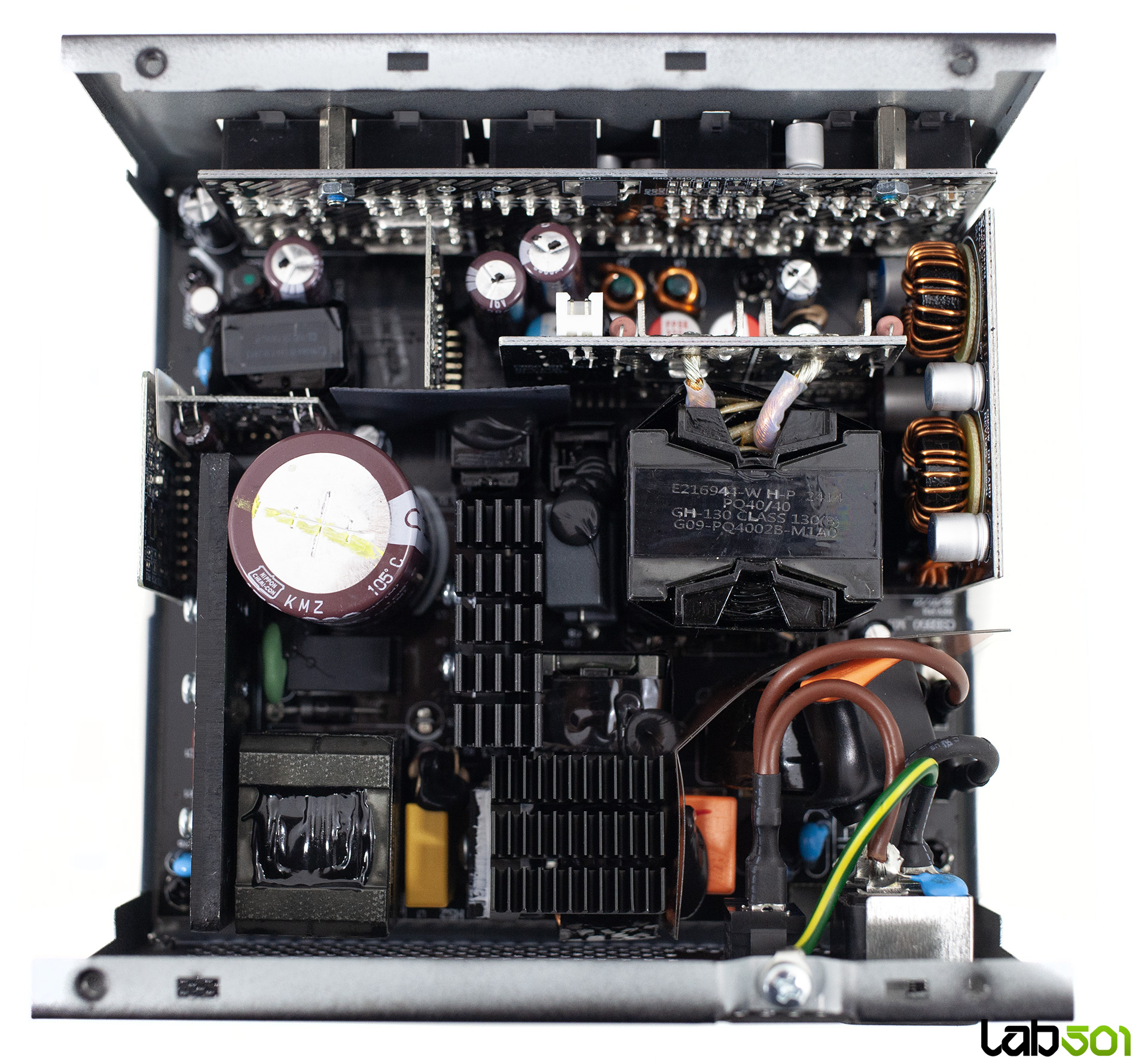

Demontand capacul sursei XPG Core Reactor II 850 Gold, suntem intampinati de un layout intern dens si bine gandit – caracteristic platformelor moderne cu performanta ridicata. OEM-ul este tot Channel Well Technology (CWT), insa platforma folosita aici – Half-Bridge LLC in primar cu rectificare sincrona in secundar – este net superioara celei din seria Pylon, incorporand tehnologiile necesare pentru obtinerea certificarii 80PLUS Gold si compatibilitatii cu standardul ATX 3.1.

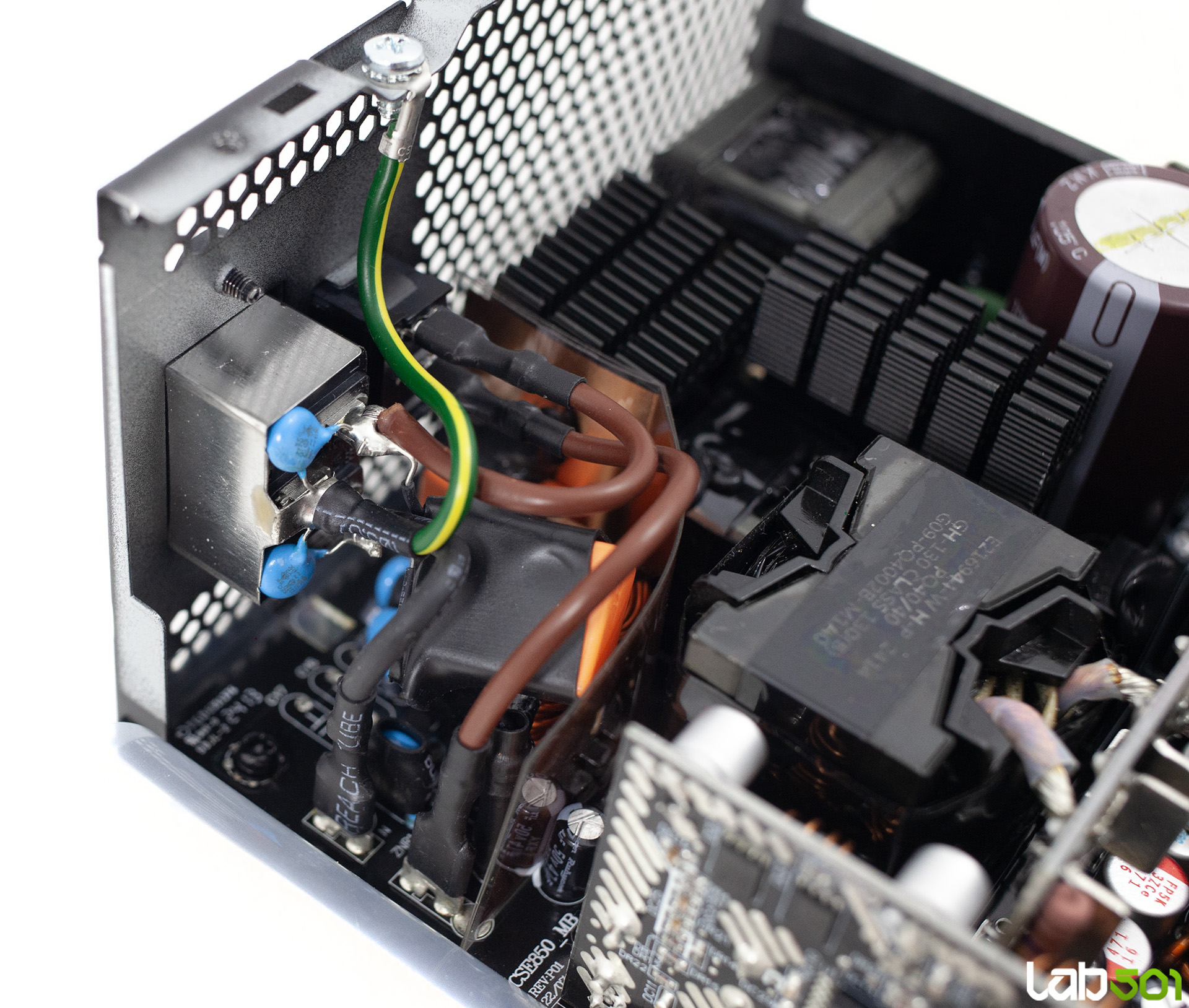

Incepem, ca de obicei, cu filtrarea de intrare: regasim un filtru EMI complet, cu doi condensatori de tip Y si unul de tip X cu circuit de descarcare montate chiar pe spatele mufei IEC. Pe PCB, filtrarea continua cu o siguranta fuzibila, inca doi condensatori Y, al doilea condensator X, doua bobine de mod comun (CM) si un varistor pentru protectie la supratensiuni (surge). Limitarea curentului de pornire (inrush) este asigurata printr-un termistor NTC in paralel cu un releu de bypass – o solutie clasica si eficienta.

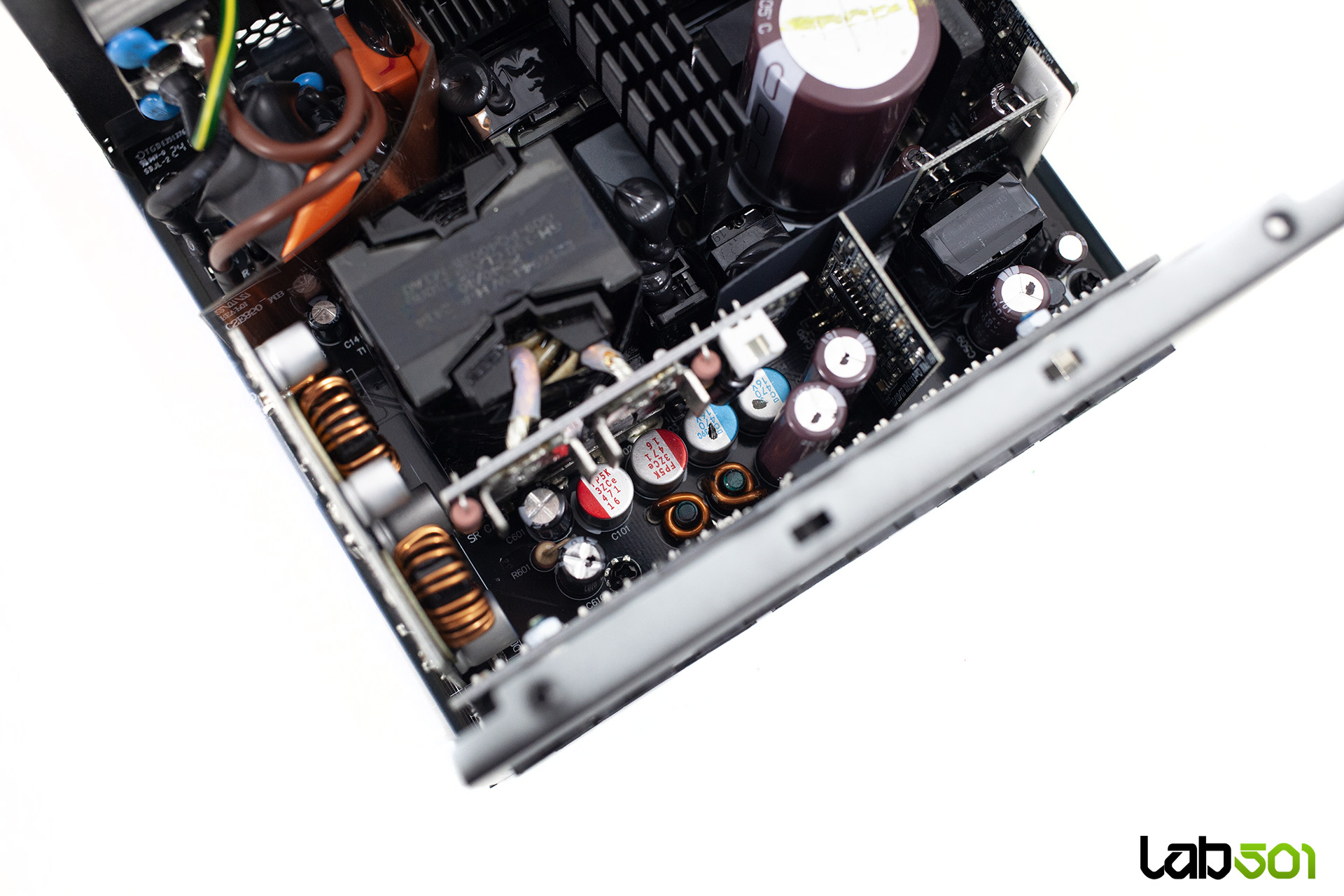

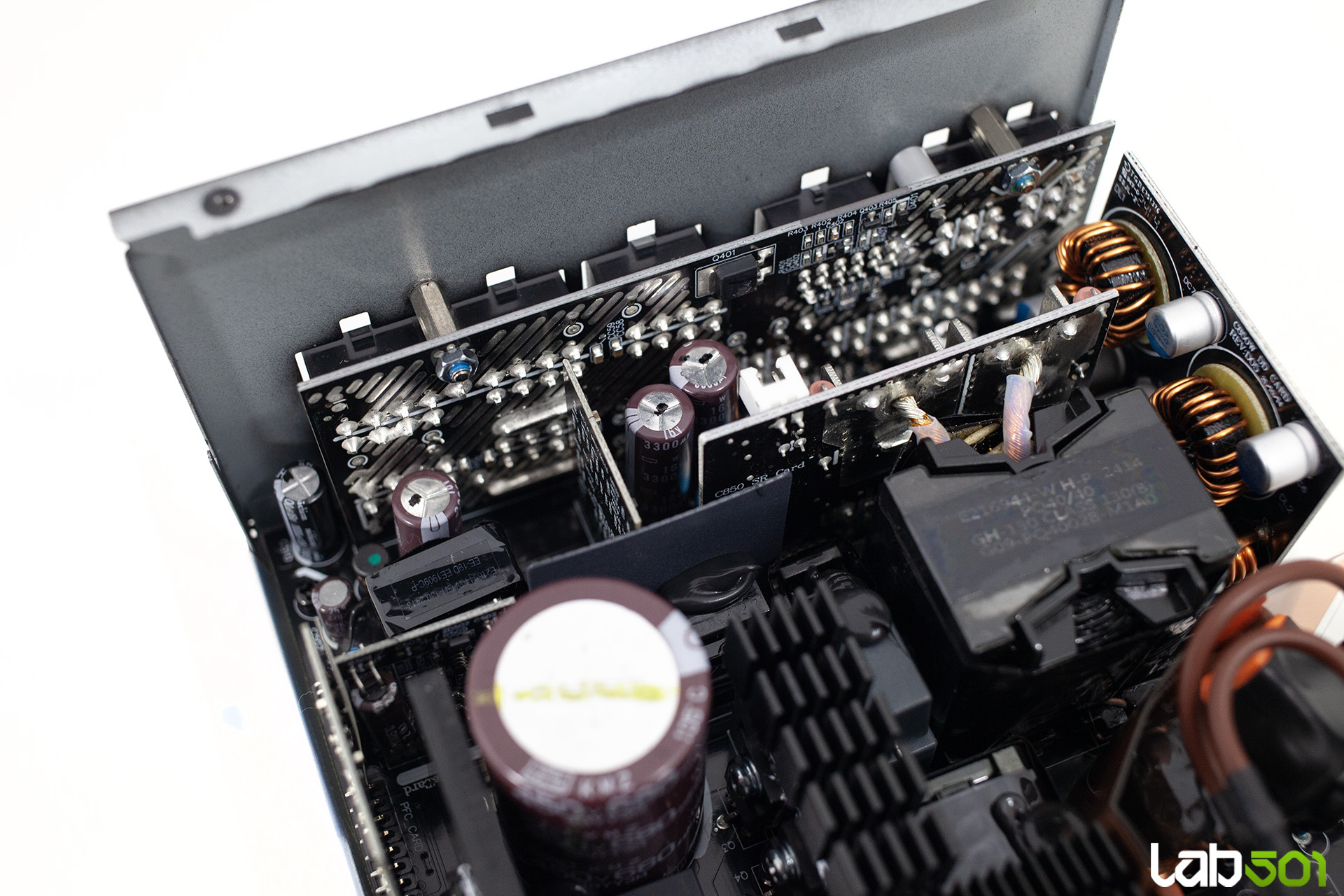

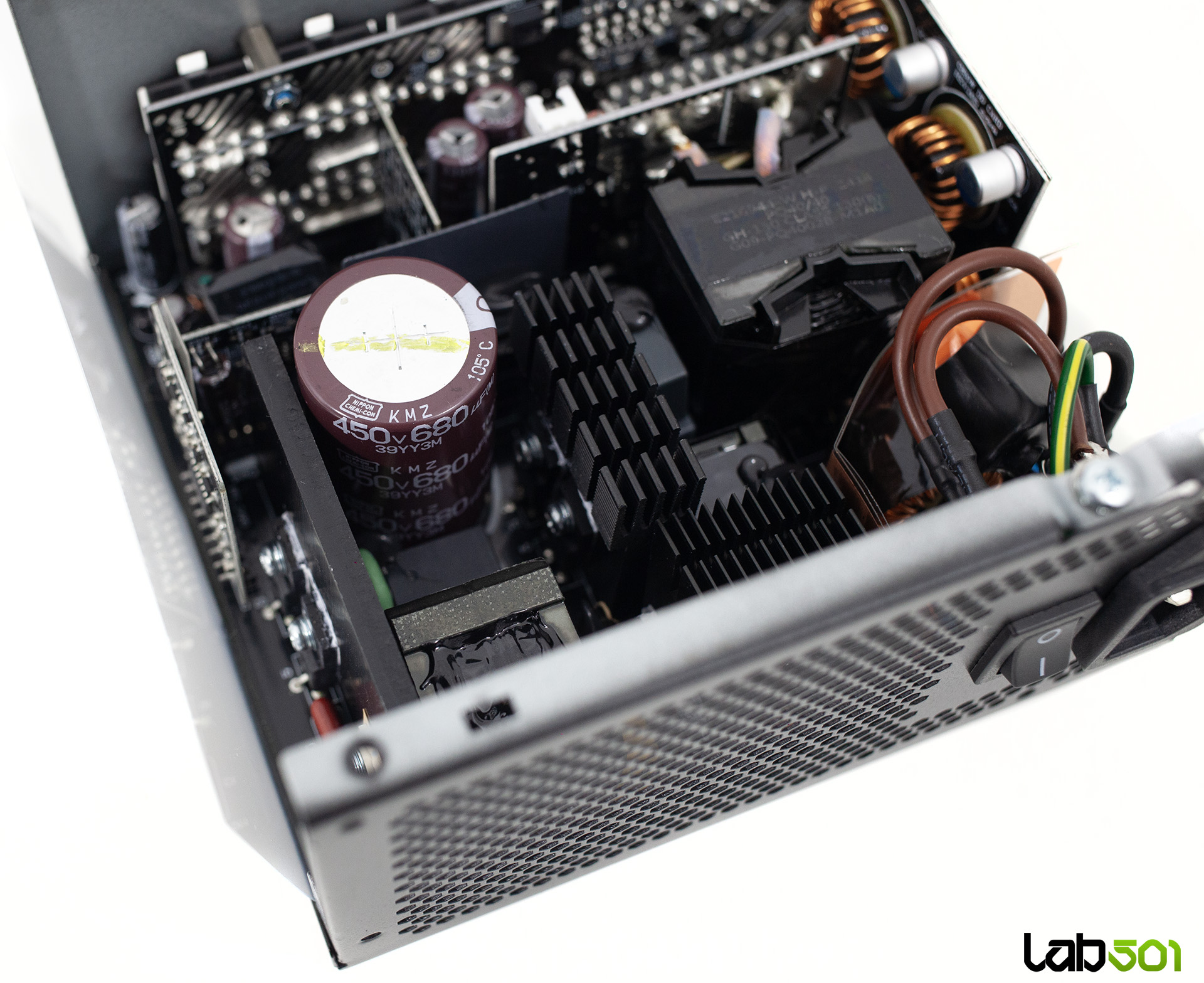

Condensatorul principal din primar este un Nippon Chemi-Con din seria KMZ, 680 uF / 450 V, cotat la 105°C – suficient pentru a asigura un hold-up time conform cerintelor ATX 3.1. In secundar regasim condensatori electrolitici Nippon Chemi-Con (seriile KZE si W), Nichicon (seria HV), precum si polimerici de la aceiasi producatori. Densitatea mare de polimeri indica o sursa gandita pentru stabilitate si zgomot electric minim, calitati apreciate de entuziasti.

Designul interior al sursei este realizat pe un PCB dublu strat, cu componente dispuse atat pe fata, cat si pe spate, reducand aglomerarea si permitand un flux de aer mai uniform printre elementele critice (transformator, bobine, radiatoare). Per total, analiza interna confirma ca XPG Core Reactor II 850 Gold este o sursa de clasa superioara, cu o constructie excelenta si componente high-end care ii permit sa ofere performante electrice de top. Ramane sa vedem cum se traduc aceste atuuri in testele practice – in pagina urmatoare vom examina eficienta, reglajul tensiunilor, ripple-ul si comportamentul ventilatorului sub sarcina.
