XPG Pylon 750 Bronze – Analiza interioara

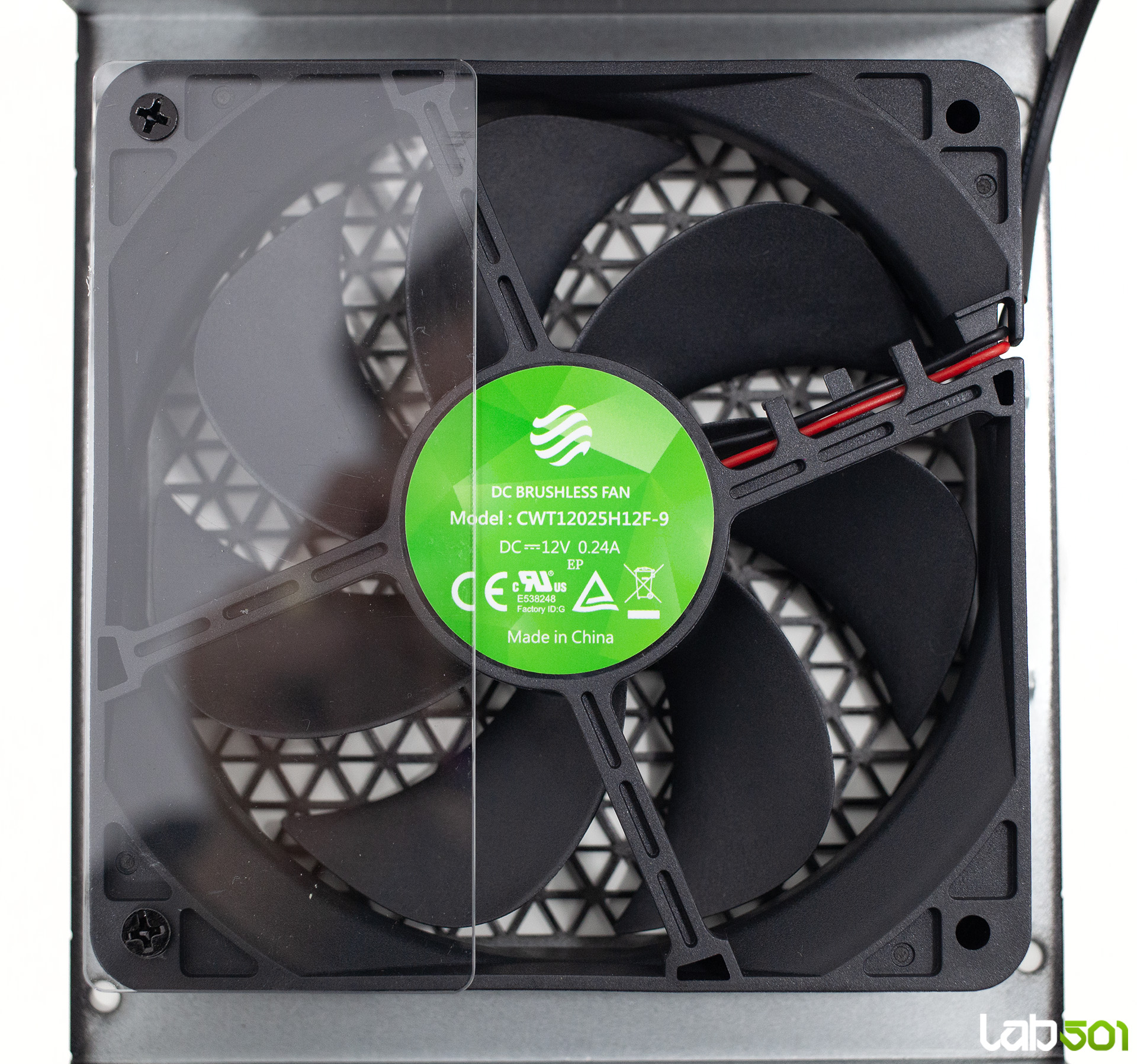

Ventilatorul de 120 mm poarta codul CWT12025H12F-9, este produs de CWT si foloseste lagar pe lichid (FDB), avand o turatie maxima de 2325 RPM. In lipsa unui mod semi-pasiv, ruleaza continuu: sub 800 RPM pana la 60% incarcare, urca spre 1000 RPM la 80% incarcare si accelereaza mai pronuntat pana la ~1560 RPM atunci cand sursa este solicitata la capacitate maxima (100%).
Desi face parte din segmentul entry-level, XPG Pylon 750 Bronze beneficiaza de un design intern bine pus la punct, datorat experientei OEM-ului Channel Well Technology (CWT) care produce aceasta serie. Platforma utilizata este analogica, de generatie anterioara, bazata pe o topologie double-forward cu PFC activ si convertoare DC-DC pentru rail-urile minore din secundar – o alegere tipica pentru sursele Bronze, axata mai mult pe obtinerea unui cost redus de productie, decat pe performanta maxima.

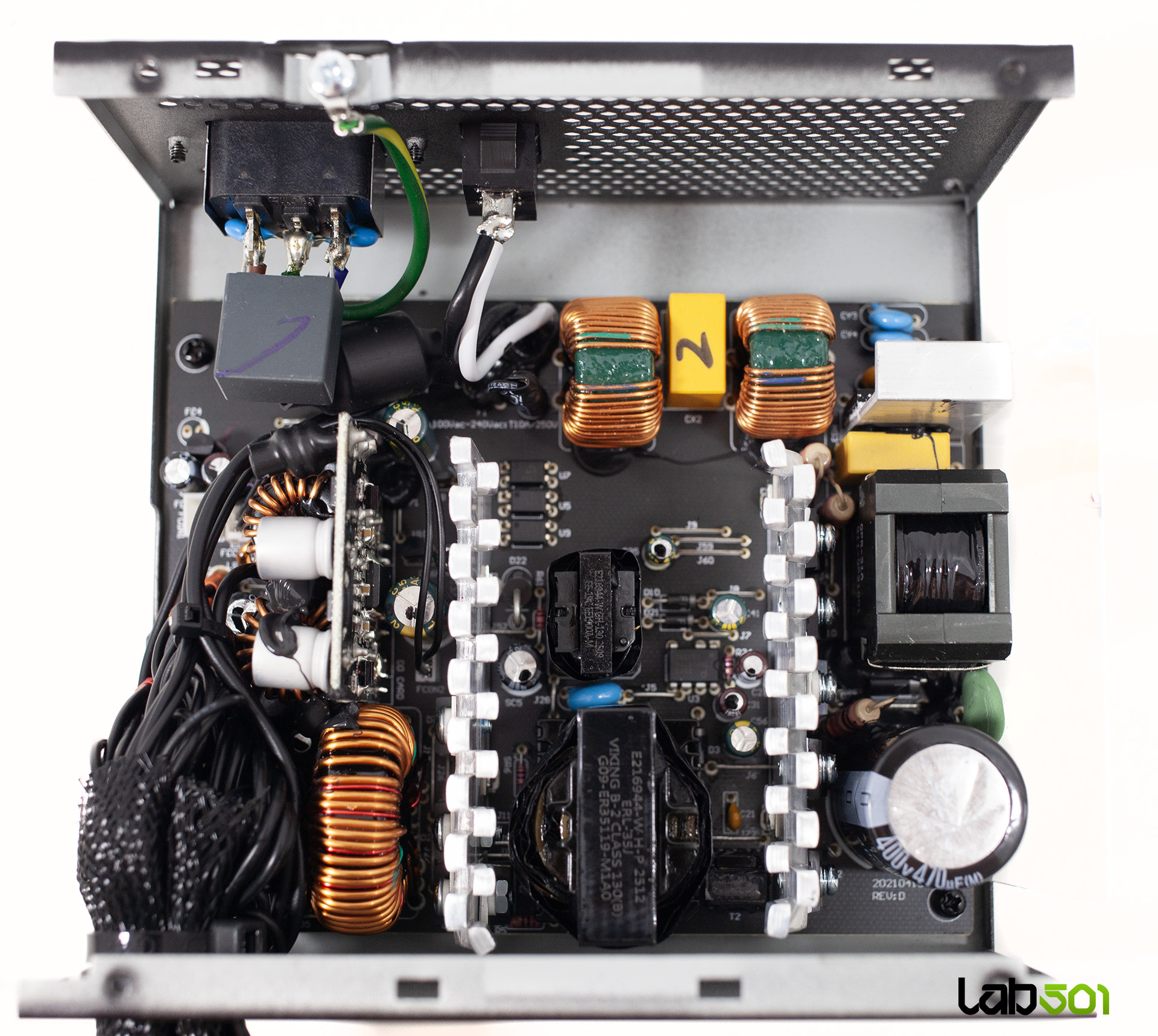

Privind in interior, observam ca filtrarea EMI este implementata corect, ca la carte: chiar pe conectorul IEC regasim doi condensatori de tip Y si unul de tip X (fara circuit de descarcare), iar pe PCB filtrarea continua cu o siguranta fuzibila, inca doi condensatori Y, al doilea condensator X, doua bobine de mod comun (CM) si un varistor pentru protectie la supratensiuni (surge). Desi schema este minimalista, isi face treaba in reducerea emisiilor EMI. Limitarea curentului de pornire (inrush) este realizata printr-un termistor NTC; lipsa unui releu de bypass este o masura de control al costurilor.

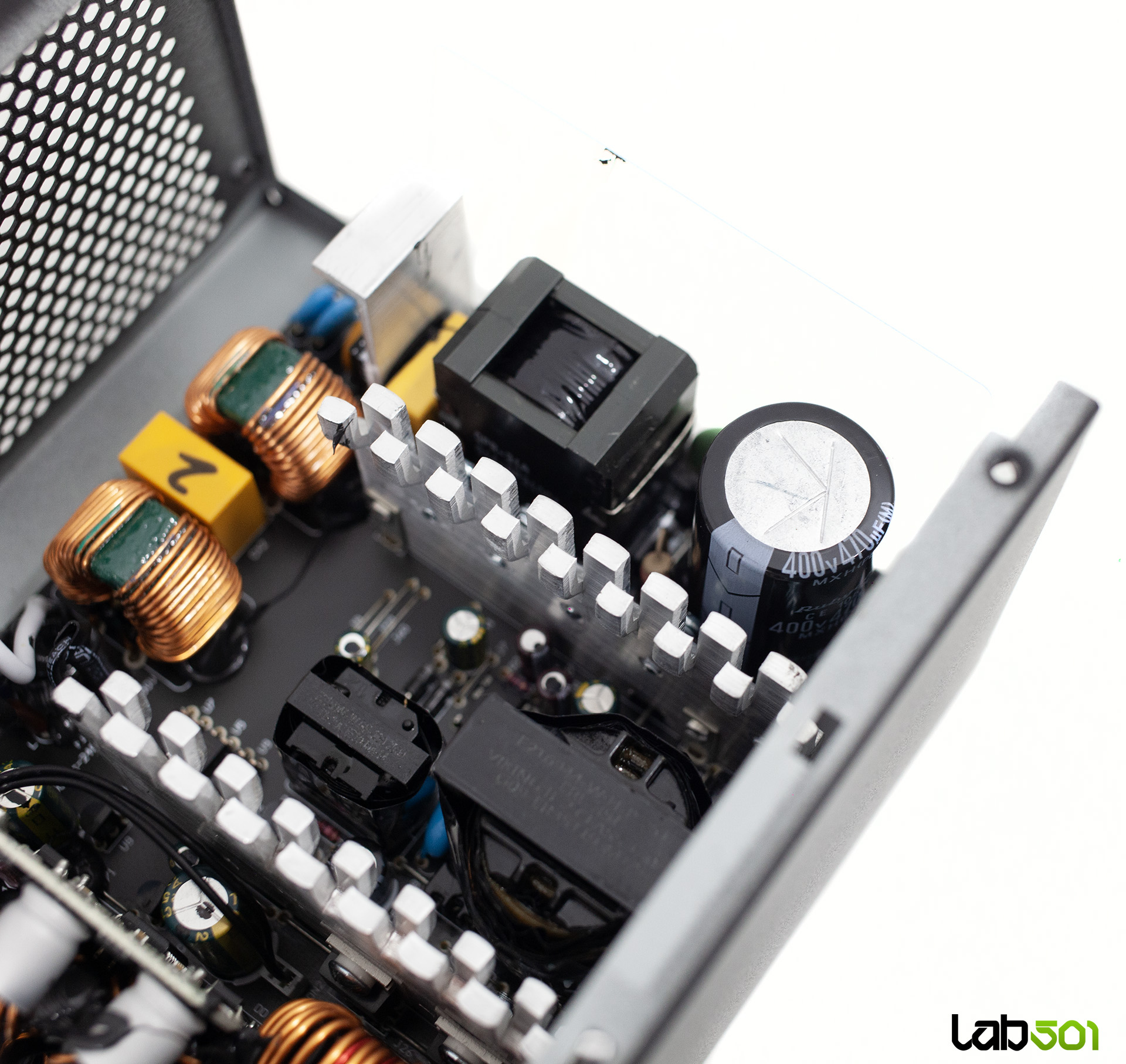

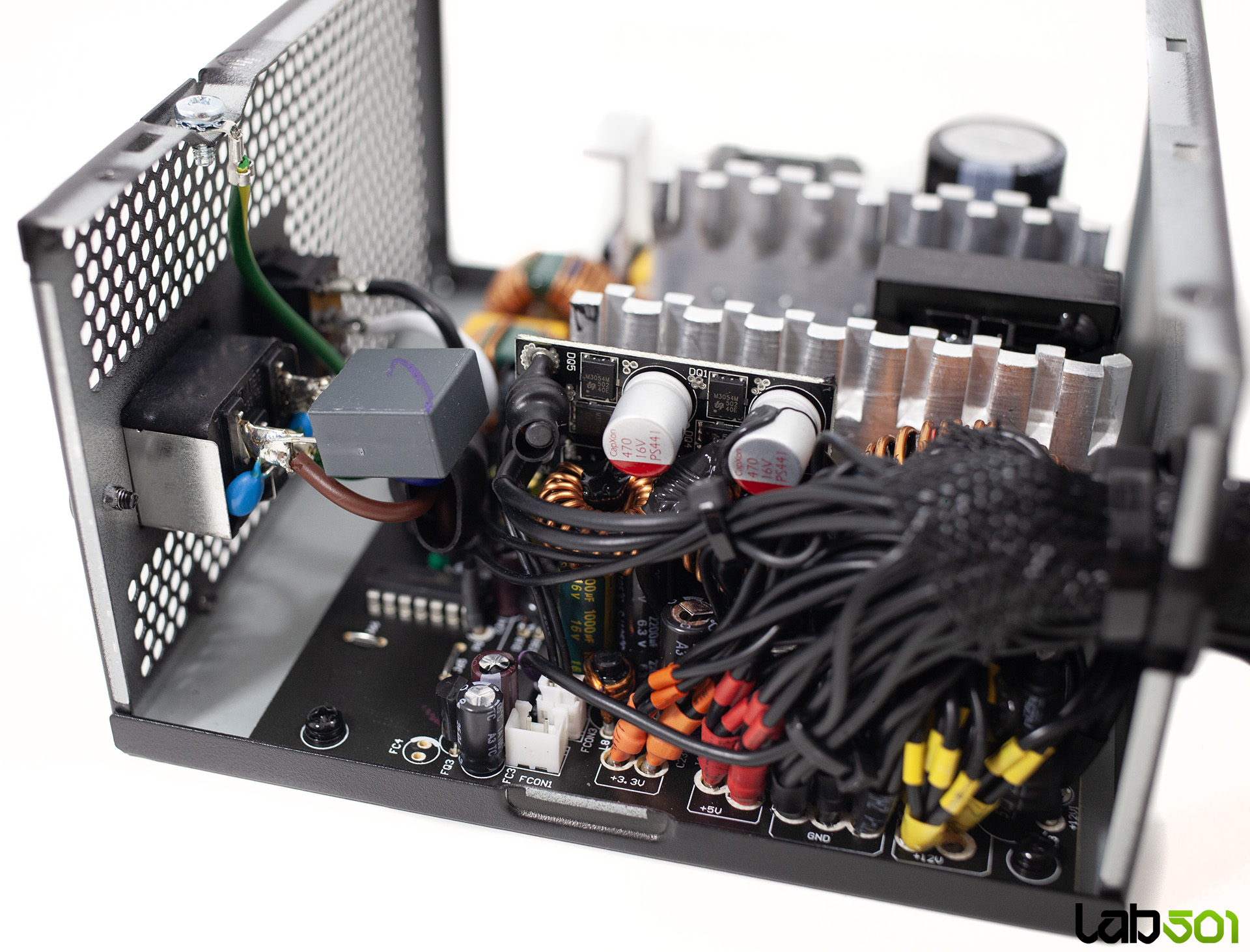

Condensatorul principal din primar este un Rubycon din seria MXH, 470 µF / 400 V, cotat la 105°C – suficient pentru a asigura un hold-up time conform cerintelor ATX 3.1. In secundar regasim condensatori electrolitici Teapo, alaturi de cativa polimerici CapXon pe placa DC-DC.
Per ansamblu, interiorul lui Pylon 750 Bronze arata curat, cu un PCB relativ aerisit, ajutat de faptul ca design-ul este single-sided (toate componentele sunt montate pe o singura parte a placii). Radiatoarele din primar si secundar au dimensiuni moderate, adecvate unei surse Bronze, iar fluxul de aer al ventilatorului acopera uniform ansamblul datorita dispunerii lejere a componentelor. O solutie echilibrata pentru un buget restrans, cu protectiile esentiale implementate – ramane sa vedem cum se comporta in testele practice.
