Pregatiri pentru subzero

Pregatirea a inceput chiar inainte de a primi placa video. A fost necesar sa proiectez si sa fabric un backplate, precum si sisteme de prindere atat pentru waterblock, cat si pentru tubul de LN2, in cazul in care decideam ulterior sa facem si acest pas.

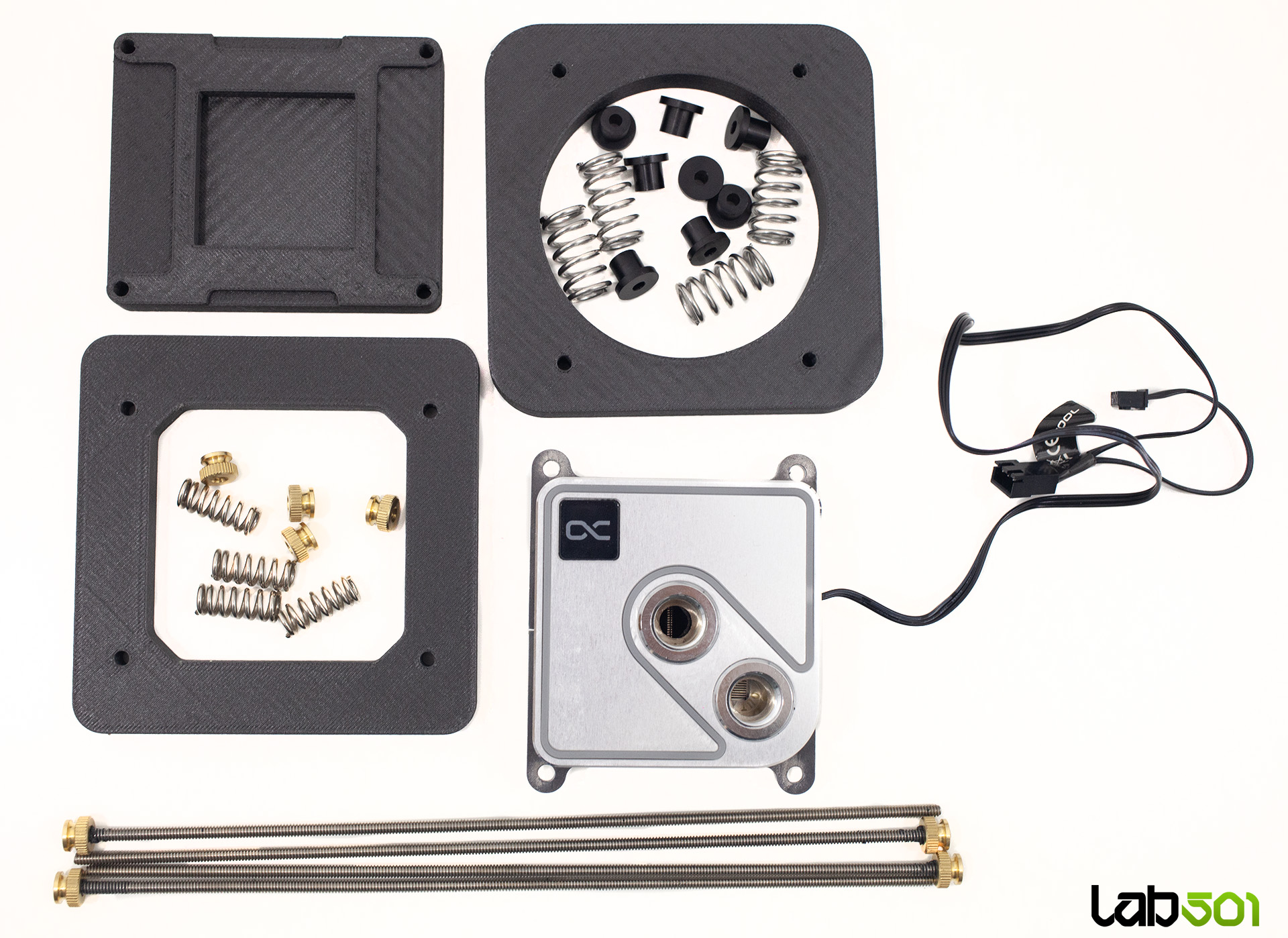

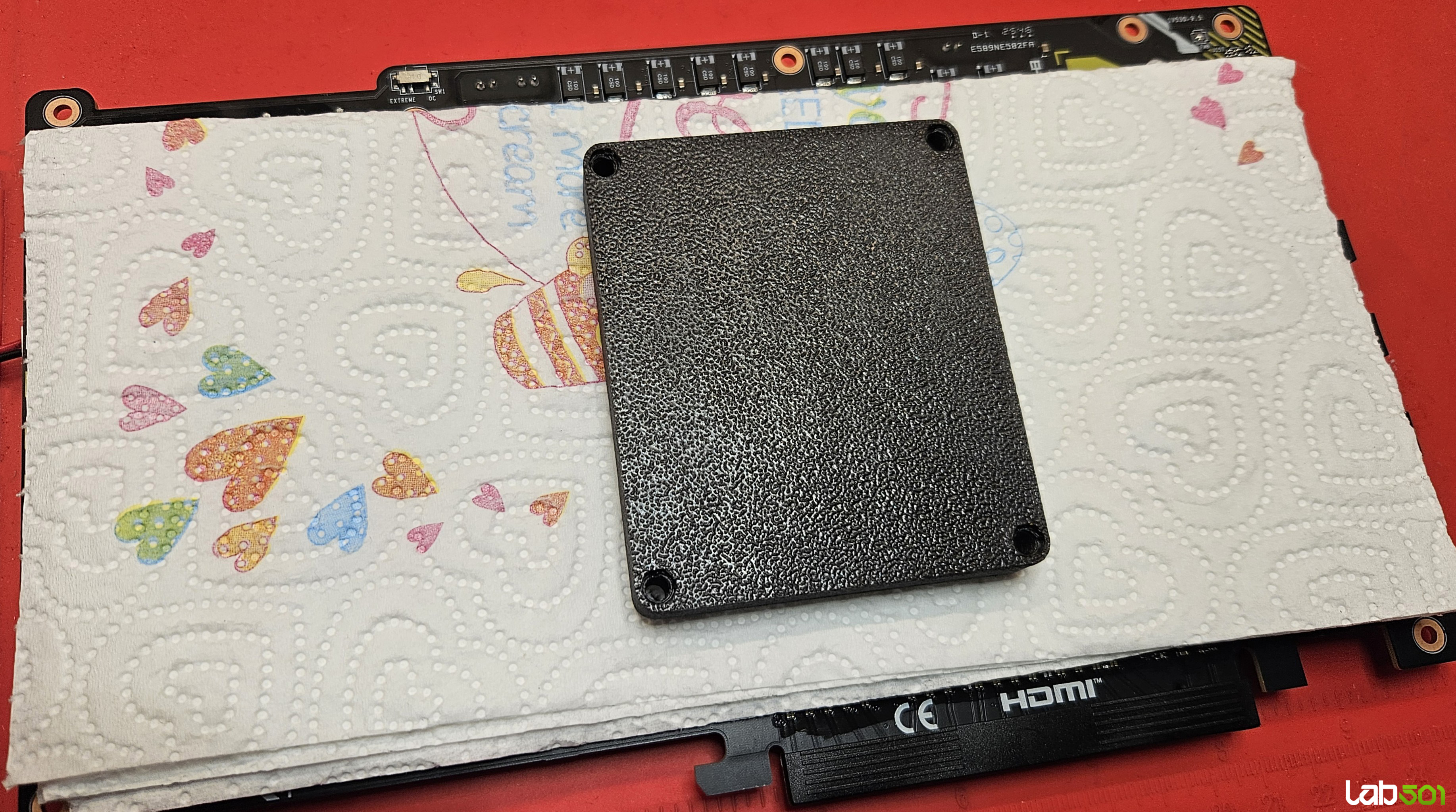

Backplate-ul este un design realizat de ShaggySVK (cel care a proiectat si tubul de CPU ElmorLabs Volcano), pe care l-am printat 3D din nylon intarit cu fibra de carbon (PA6-CF). Prinderile pentru tuburile de LN2 sunt un design propriu, conceput pentru a se potrivi cu Kingpin Cooling F1 EE si Ryba SF3D Inflection Point (varianta originala), fiind printate in acelasi material.

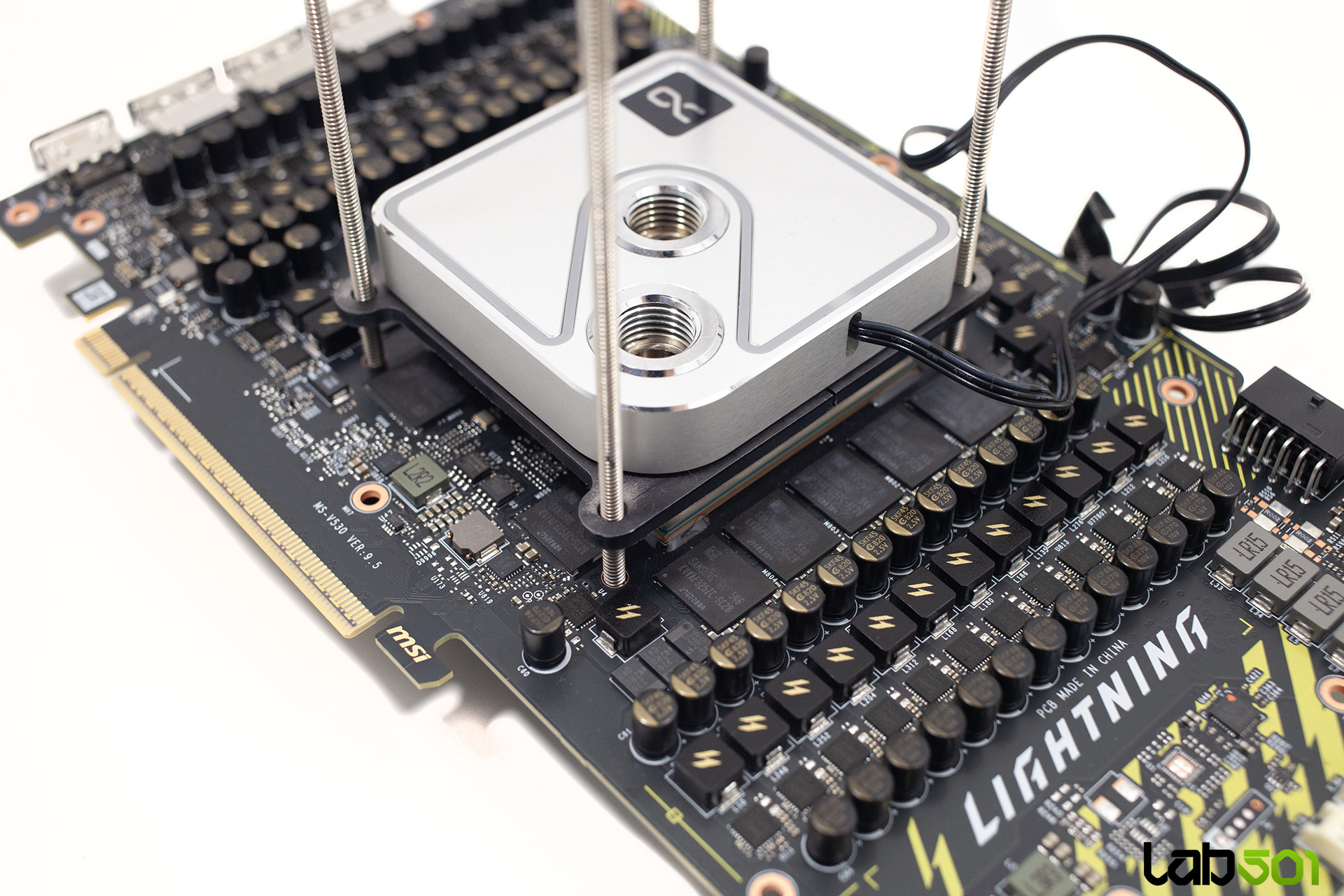

Pentru racirea masivului GB202 am apelat la unul dintre cele mai performante waterblock-uri de procesor disponibile pe piata, Alphacool Core 1 Aurora, utilizand o prindere dezvoltata impreuna cu departamentul de R&D al Alphacool, carora le multumesc pe aceasta cale. Aceasta a fost ulterior debitata cu laserul de catre o companie din Romania.

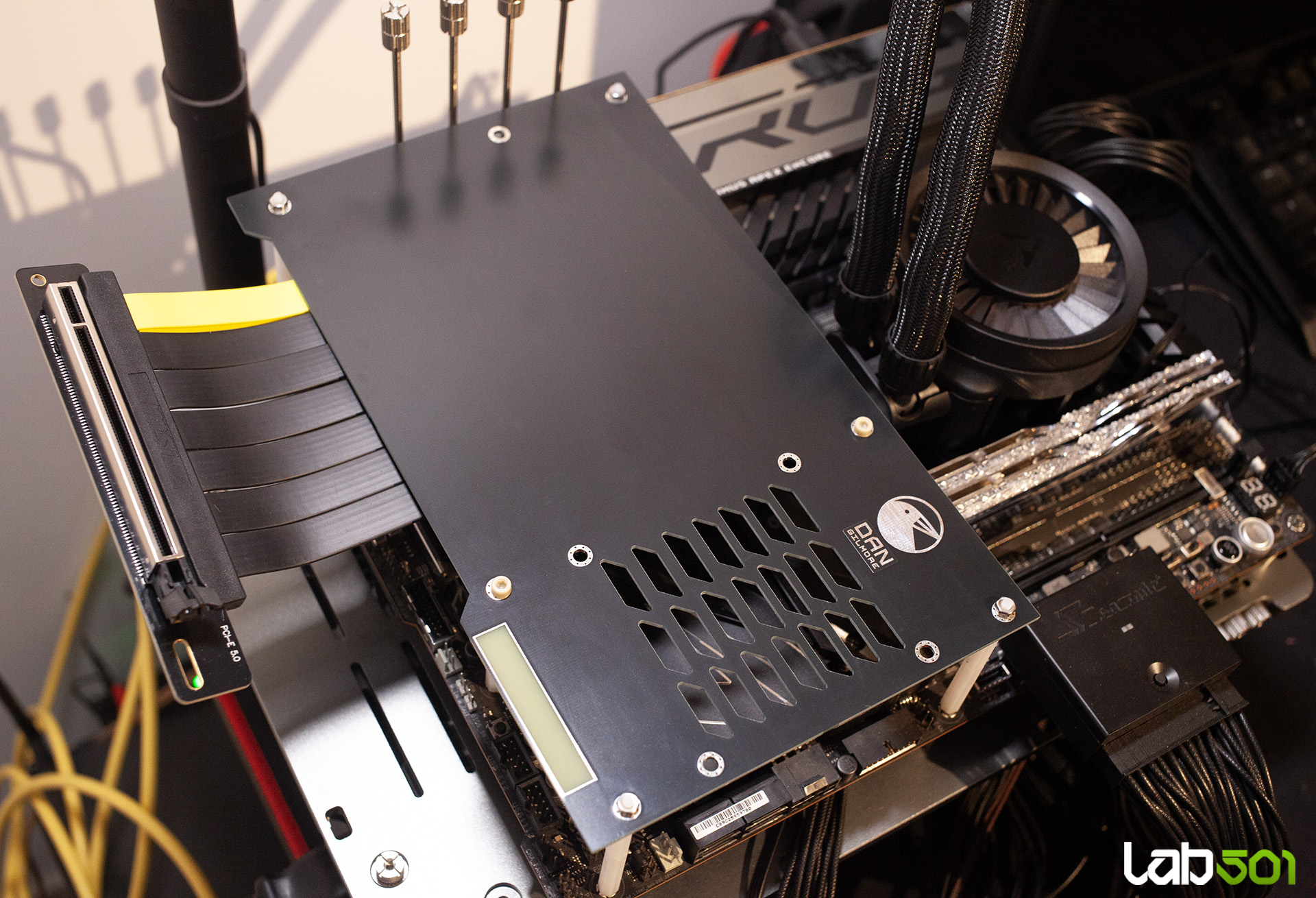

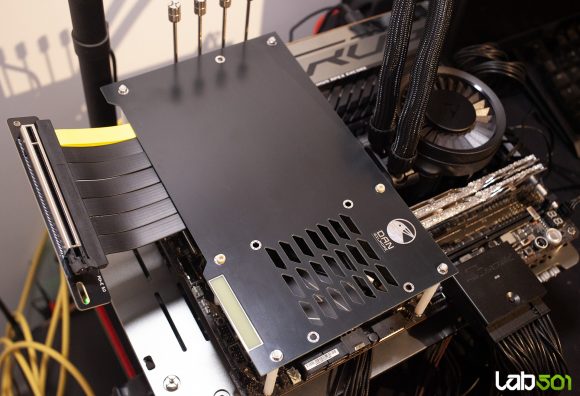

Pentru o utilizare mai facila, dar si pentru ca planuiam sa folosim un tub de LN2 destinat procesoarelor pe o placa video, am optat si pentru achizitia unui stand orizontal pentru GPU-uri de la Dan Gilmore. Acest lucru a implicat utilizarea unui riser PCI Express 5.0 pentru montarea placii in pozitie orizontala – din fericire, MSI au inclus unul de calitate in pachetul lui RTX 5090 32G LIGHTNING Z.

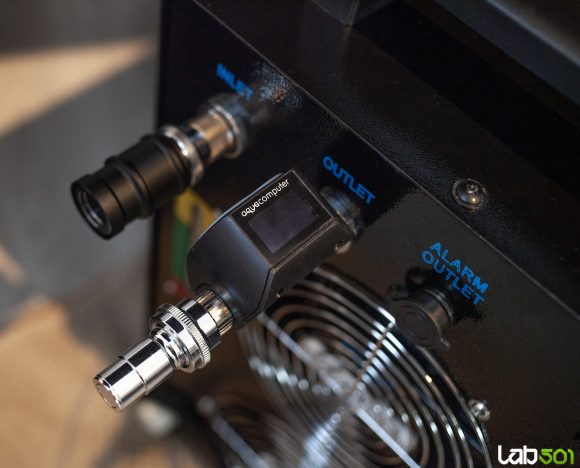

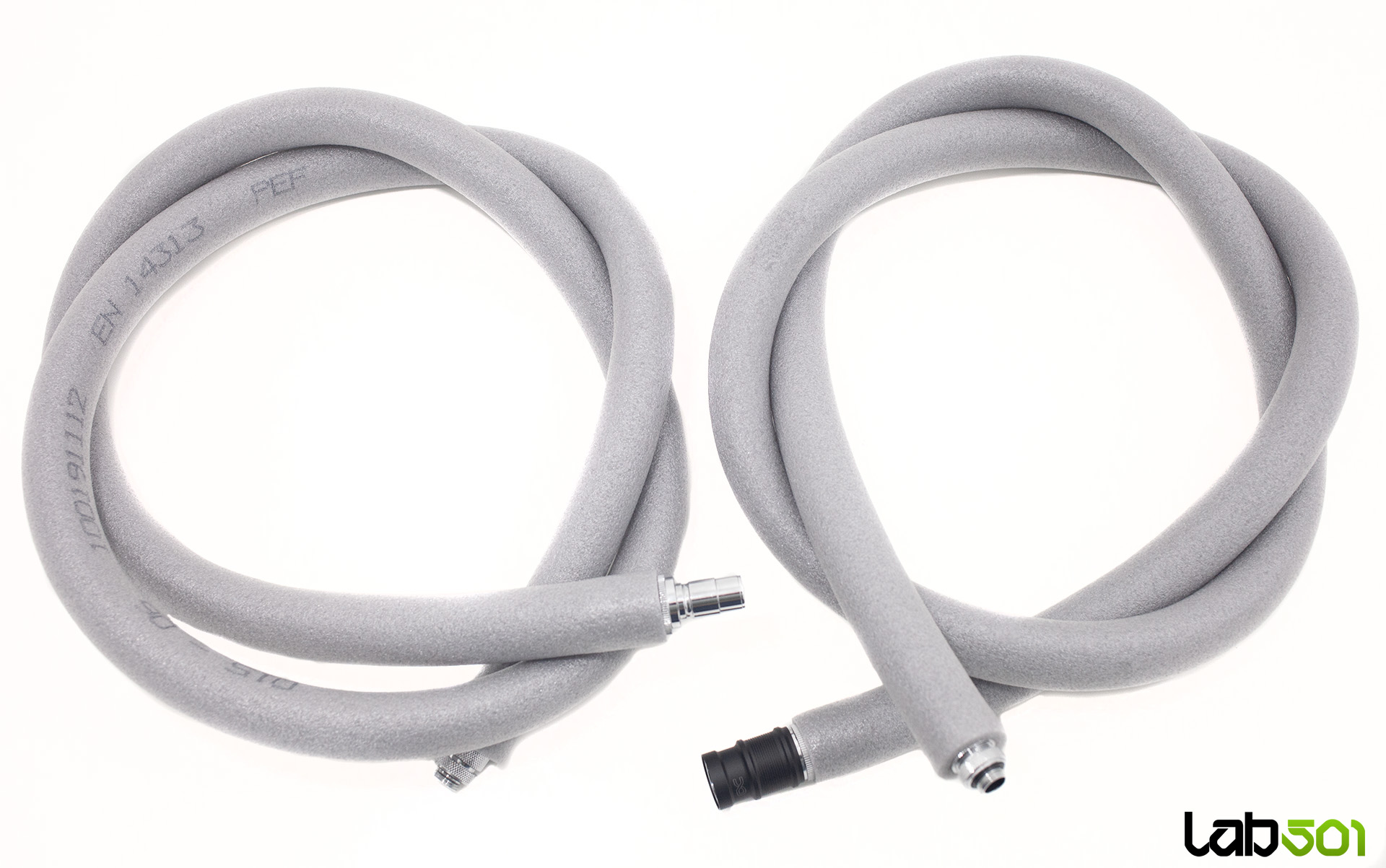

Pentru o utilizare ulterioara mai facila, am montat atat pe tur, cat si pe retur, cuple rapide Alphacool ES Quick Release, care afecteaza foarte putin debitul. Furtunul utilizat este Alphacool EPDM 13/10, acesta fiind imbracat intr-un tub izolator pentru a preveni formarea condensului. In vederea utilizarii viitoare in review-uri, am montat si un flowmeter de la Aquacomputer.

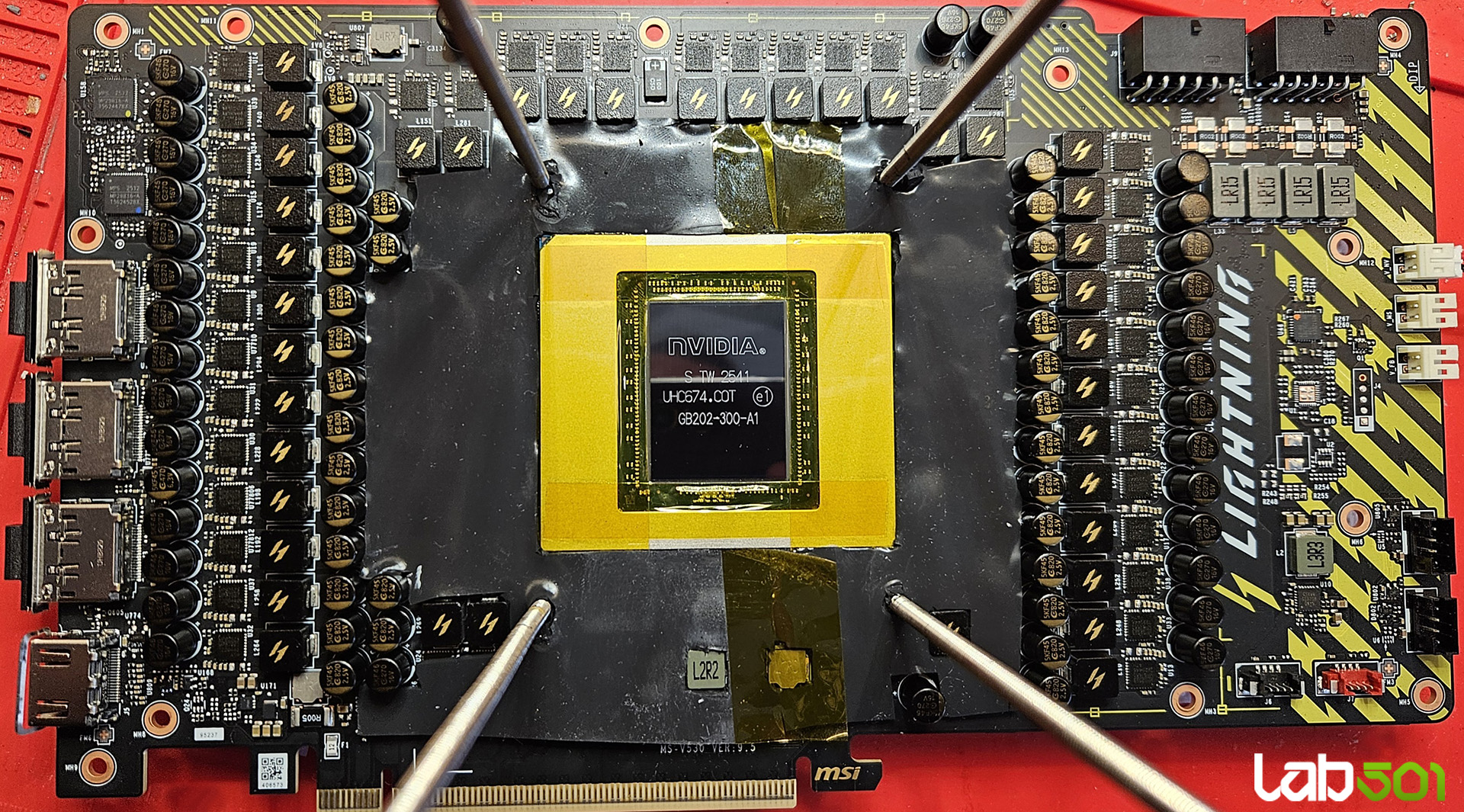

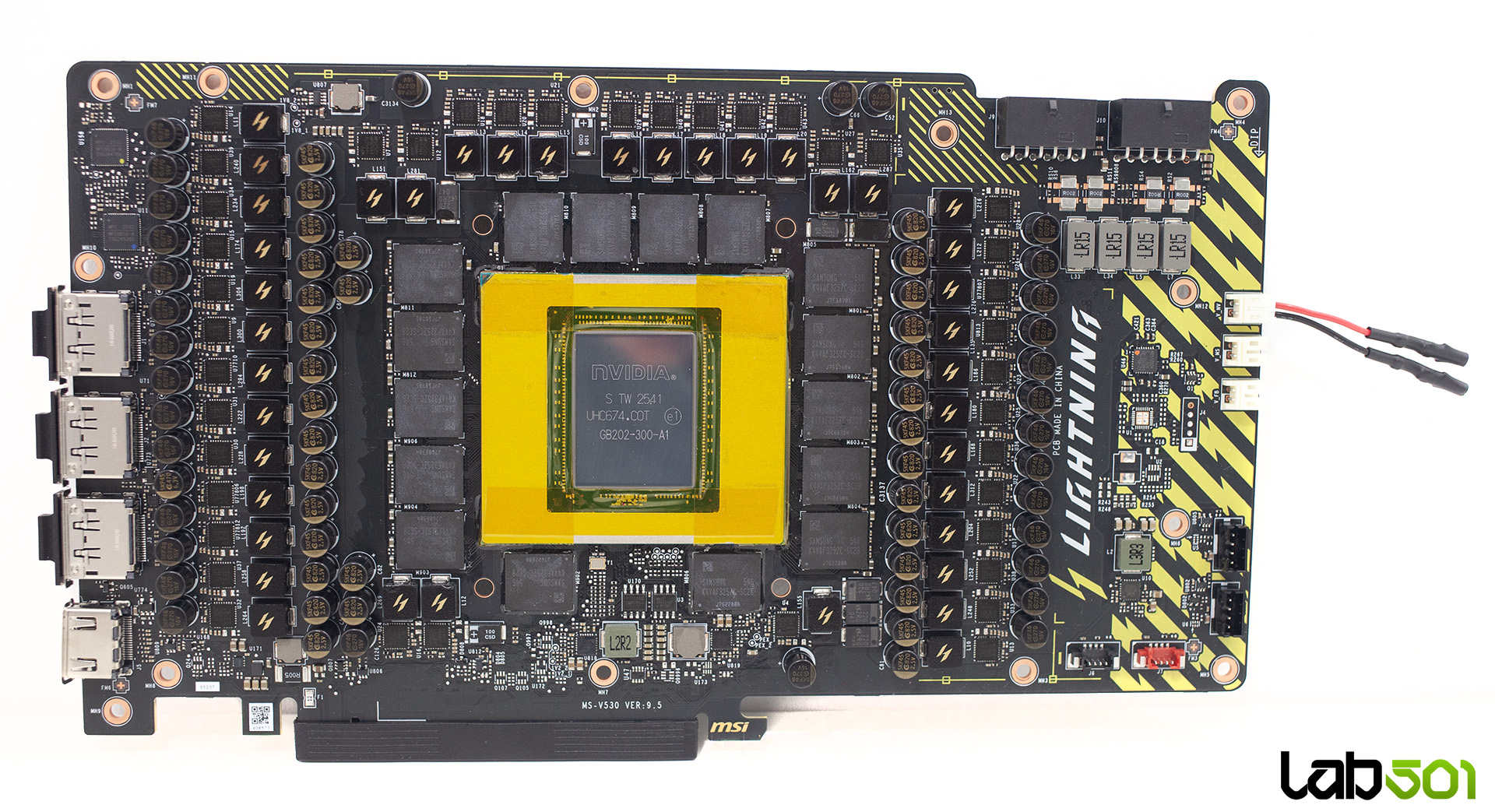

Mai departe am trecut la pregatirea placii video, aplicand un strat de lac atat pe fata, cat si pe spate, in zona din jurul GPU-ului. Intre memorii m-am oprit la condensatorii etajului de alimentare. Componentele SMD de pe substratul GPU-ului au fost, de asemenea, acoperite cu lac, peste care am aplicat un strat de Kapton pentru a preveni infiltrarea picaturilor de apa.

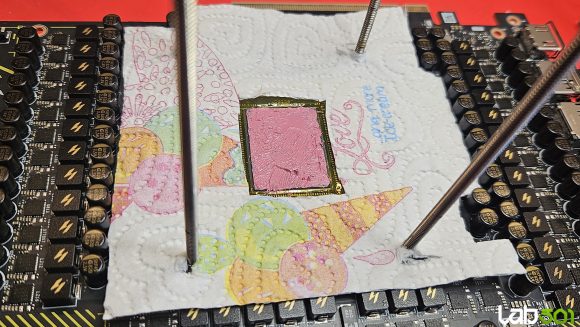

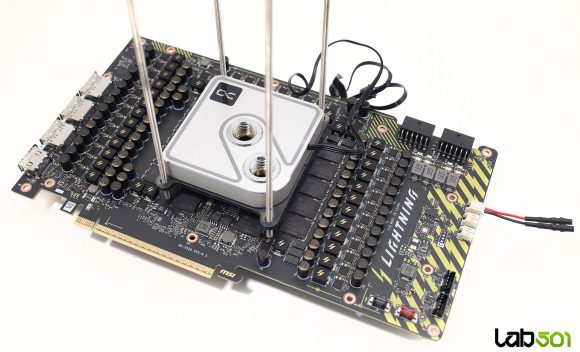

Aerul este cel mai mare dusman al condensului, prin urmare am incercat sa-l elimin cat mai eficient, decupand un strat izolator si pozitionandu-l in jurul GPU-ului. Peste acesta am asezat un strat de hartie, contactul fiind perfect, dupa care am aplicat pasta termica Kryonaut Extreme pe GPU. Prinderea waterblock-ului s-a potrivit perfect.

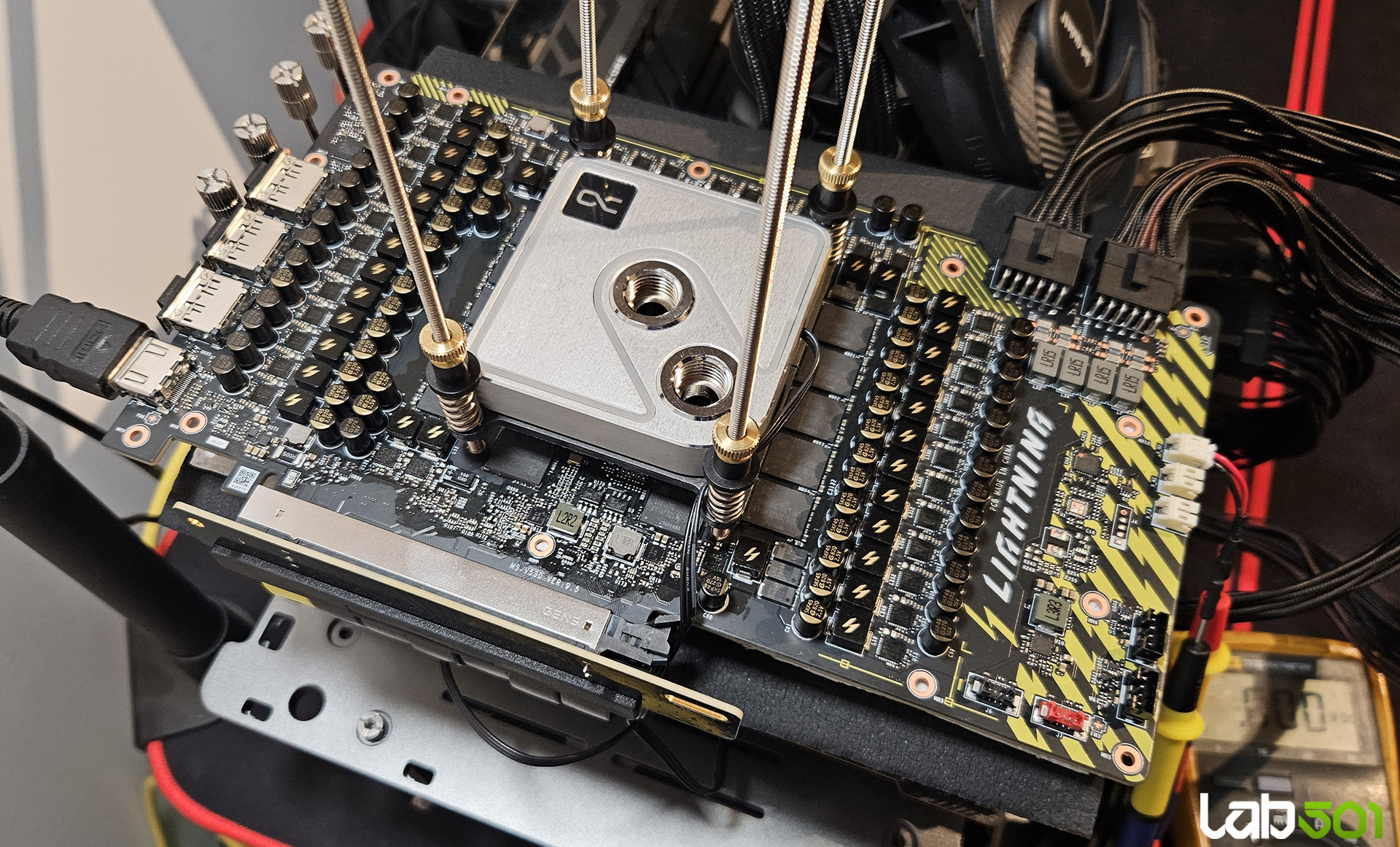

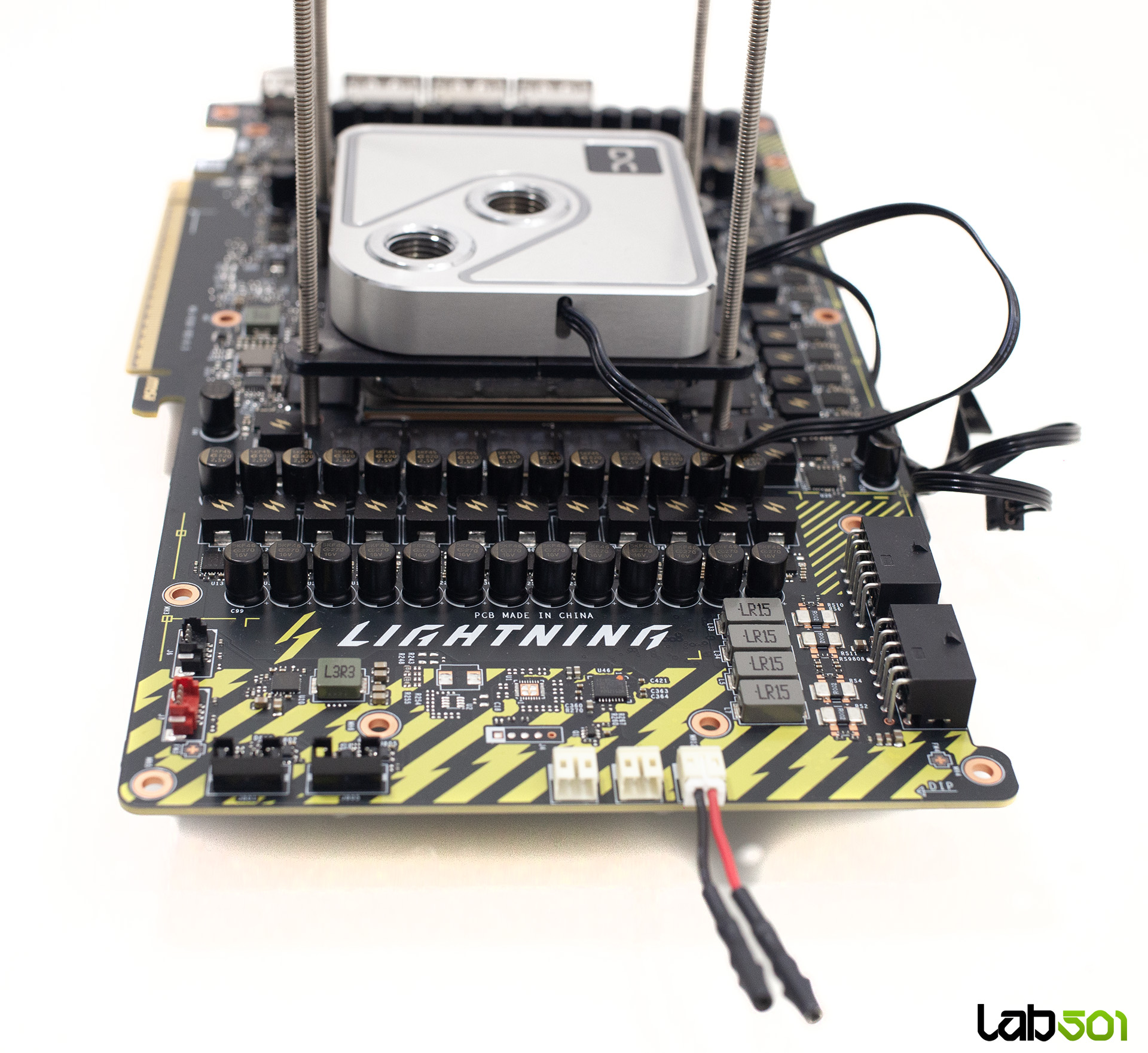

Am utilizat tijele filetate si piulitele de la Kingpin Cooling F1 EE, iar pentru arcuri am apelat la un sistem de prindere mai vechi, deoarece aveam nevoie de unele cu diametru mai mic. Pentru a evita inclinarea waterblock-ului, am strans suruburile uniform, asigurand o presiune optima, lucru confirmat si la demontare.

Acum suntem gata de treaba! Spartans, what is your profession? Au, Au, Au!
