Metodologie testare ventilatoare 2024

Scris de: , in categoria: Featured Articles, Racire, in 23 April, 2024.

Zgomotul si spectrul acestuia



Pentru a izola cat mai bine zgomotul ventilatorului de posibilele reflexii din mediul inconjurator, am proiectat si realizat o cutie inchisa pe cinci laturi, tapetata cu burete fonoabsorbant cu grosime de 60 mm. Am masurat un singur ventilator, montat pe un radiator de 120 mm, pentru a simula aceeasi rezistenta ca in testul de performanta, atunci cand era montat pe radiatorul AIO-ului.

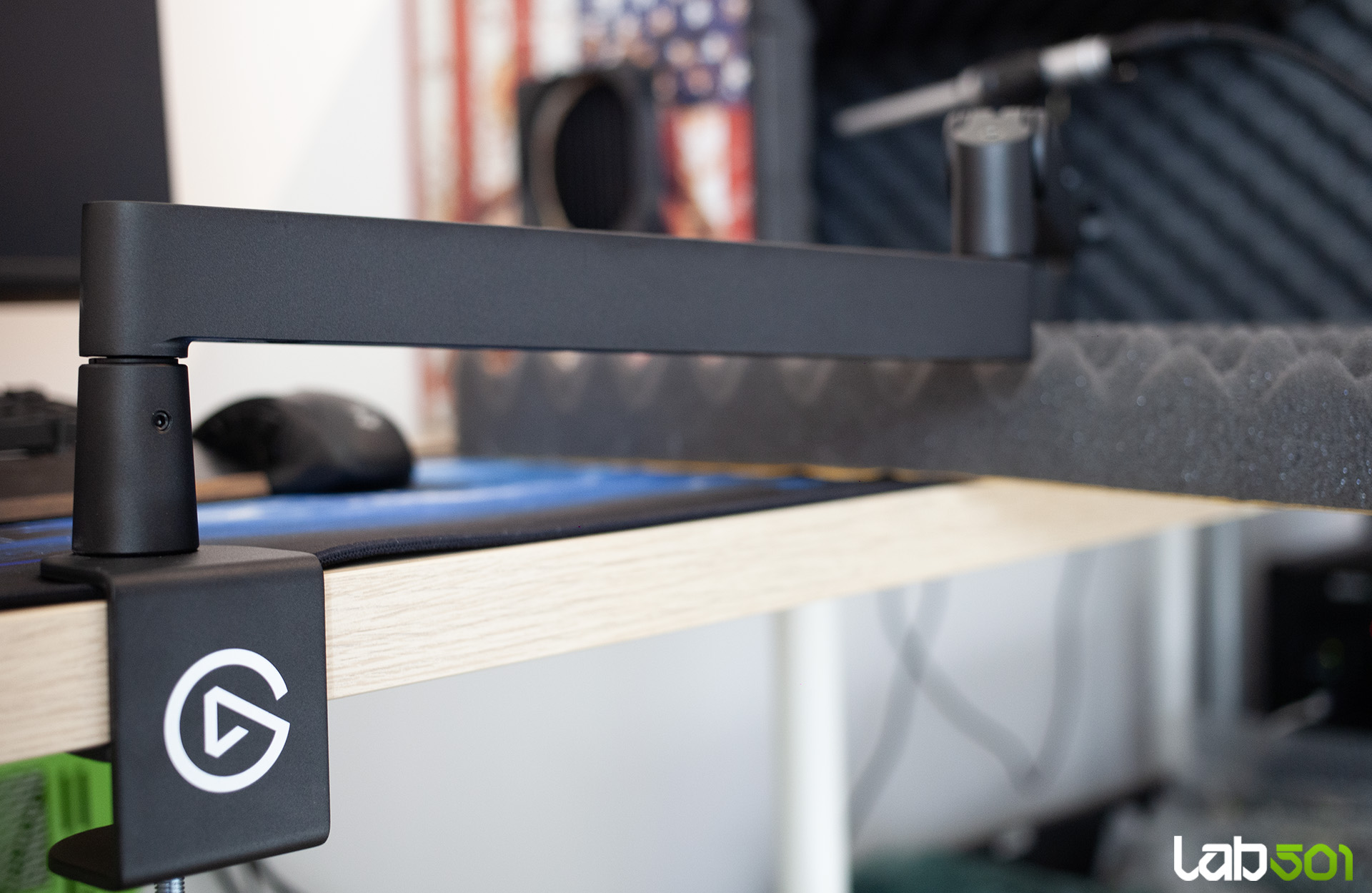

Pentru masurarea intensitatii zgomotului, am utilizat un decibelmetru Multicomp Pro, amplasat pe un brat profesional Elgato Wave Mic Arm Pro, la o distanta de 15 cm, perpendicular pe muchia ventilatorului. Masuratorile au fost realizate intr-o camera cu un zgomot de fundal de 32.1 dBA (A-weighted), iar bratul mobil a fost pozitionat de fiecare data in acelasi loc, pentru a asigura o repetabilitate cat mai buna a rezultatelor.

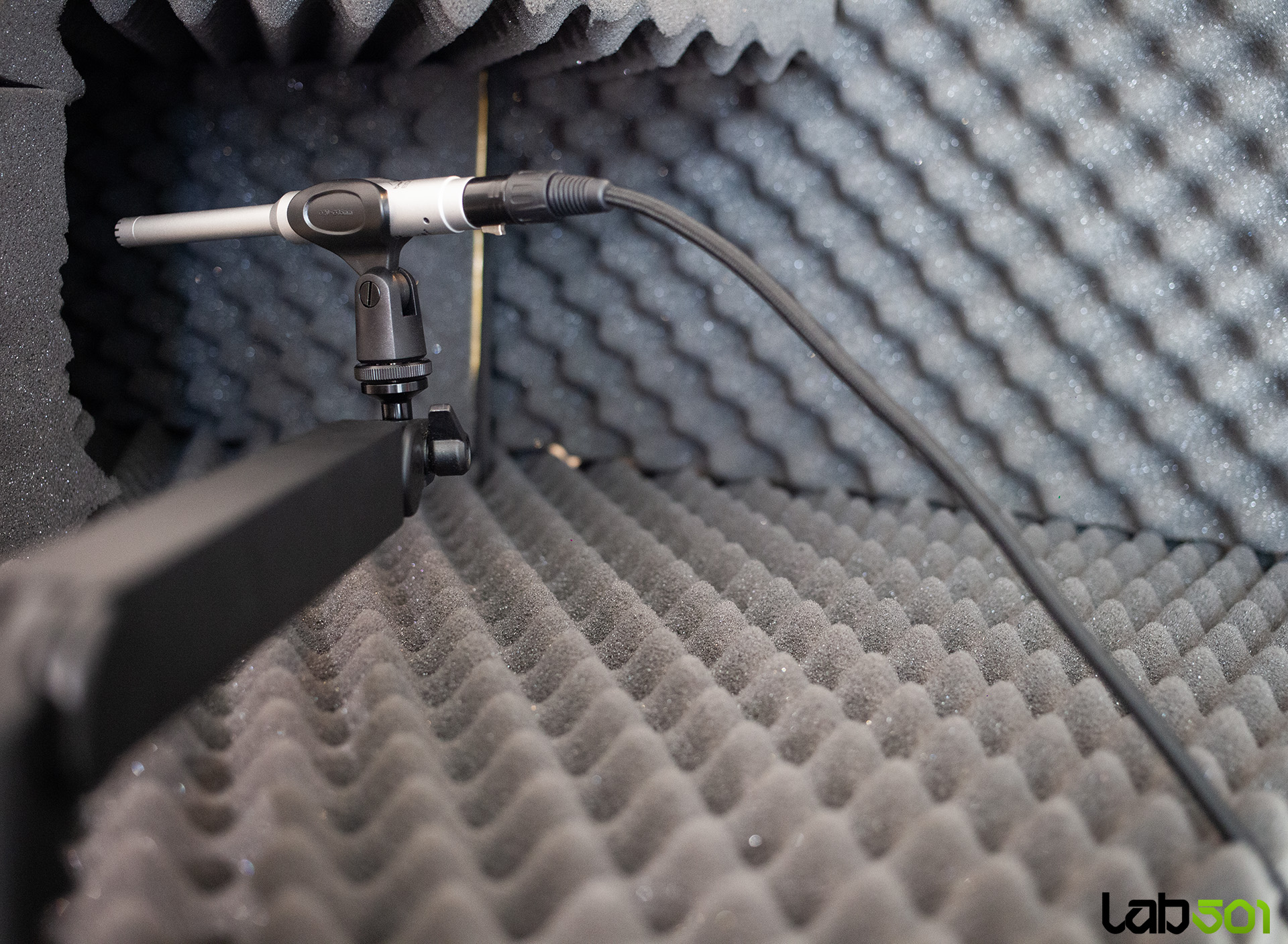

Intensitatea sunetului ne spune doar o parte din poveste – pentru a afla cat de deranjant este sunetul pentru urechea umana, avem nevoie de o analiza spectrala a zgomotului emis. In acest scop am optat pentru un microfon calibrat Behringer ECM8000, conectat printr-un cablu Elgato XLR la Elgato Wave XLR, un amplificator de microfon performant, configurat astfel: rezolutie 24bit, rata de sampling 96kHz, filtru low-cut dezactivat, gain setat la 60dB.

Pentru o rezolutie cat mai buna, microfonul este amplasat la 10 cm de lateralul ventilatorului, in timp ce pentru captura si analiza RTA folosim software-ul Friture. Urmarind graficul realizat pe fractiuni de octava (1/24 in cazul nostru), ne intereseaza in special puterea frecventelor dominante emise de ventilator, atat in intervalul asociat miscarii rotorului si a aerului (20Hz – 1000Hz), cat si in gama de frecvente specifice motorului (1000Hz – 2500Hz). Sunete mai inalte de 2.5kHz nu ar trebui sa apara, insa pot exista rezonante sau interferente care nu tin neaparat de zgomotul generat de ventilatorul in sine.
